Biztonsági acél ajtóelemek

A biztonság mindennél többet ér!

Aki maga mögött becsukja az ajtót, szeretné biztonságban érezni magát. Védve a kéretlen látogatók, a zaj, a leselkedő veszélyek vagy akár a füst és tűz elől.
A Novoferm biztonsági ajtóit azért alkottuk meg, hogy megadhassuk ezt a biztonságérzetet. A Novoferm biztonsági ajtó egyesíti az egyéni védelmi igényeket az egyedileg megválasztható külsővel, miközben használójának jóleső nyugalmat biztosít.

Előnyök pontokba szedve:

1. Stabil acél pántok pántbiztosítóval (Több ajtótípust standard kivitelben 3D-s pántokkal szállítunk.)
2. Az acél biztonsági csapok a tokba csatlakoznak, megakadályozva az ajtólap kifeszítését.

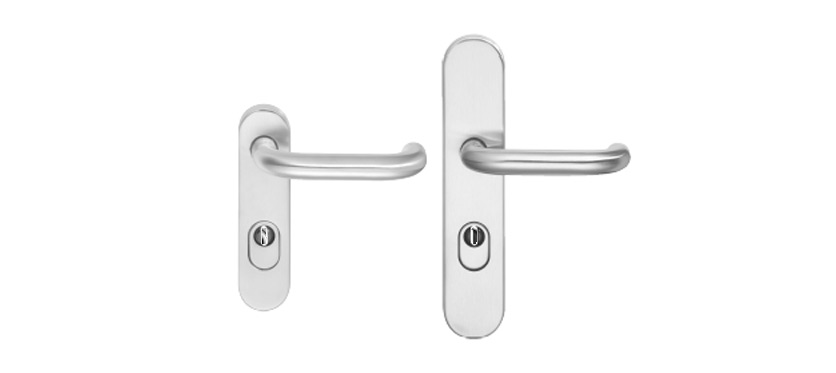

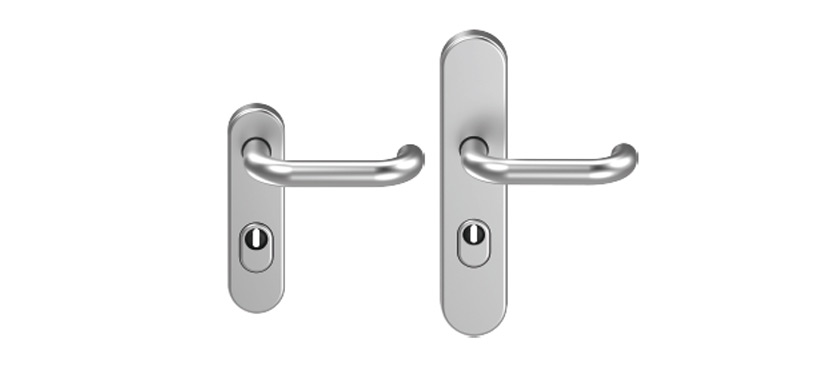

3. Alumínium biztonsági kilincsgarnitúra DIN 18257 szerint
4. Biztonsági zárszerkezetek többpontos-zár változatban is
5. Biztonsági, felfúrás ellen védett cilinderbetét gyárilag 3 db kulccsal
6. A kulcsok biztonsági kártyával rendelkeznek, mely a jogosulatlan másolás ellen véd
7. Minden ajtólap vastag falcos kialakítású
8. Ajtótípustól függően tűz-, füst- és hanggátlással is kombinálható
9. Számos kiviteli lehetőség
10. Ajtótípustól függően új Design-felülettel vagy különböző porszórt színekben, ill. dekorfóliás bevonattal is rendelhető.

Novoferm multifunkciós acél ajtóelemek

A multifunkciós acél ajtóelemek előnyeit és felhasználási lehetőségeit a mellékelt videóban foglaltuk össze.

Termékeinkről további videókat a Novoferm YouTube-csatornán talál:

https://www.youtube.com/NovofermVideos

Miért válasszon Novoferm biztonsági acél ajtóelemet?

A Novoferm biztonsági acélajtók számos felhasználási területre alkalmasak, elsősorban középületekben - például egy-egy vállalat belső biztonsági követelményeinek teljesítésére, legyen az iroda, műhely, raktár vagy üzemi átjáró ajtó. A biztonsági multifunkciós ajtók kombinálhatók tűz-, füst- vagy hanggátlással, melyek tovább szélesítik a felhasználási lehetőségeket. Álljon itt néhány példa arra, hogy hol tehetnek jó szolgálatot a Novoferm biztonsági acél ajtóelemek: pincehelyiségek, hátsó (mellék) bejáratok, lakás és gazdasági helyiség közötti átjárás, garázs-kert kijárat, műhely-iroda bejárat, orvosi rendelők-gyógyszerszobák, szerver vagy más számítástechnikai helyiségek, társasházi emelet-bejáratok, üzlethelyiségek, raktárak, gyártóüzemek hátsó bejáratai.

Minden Novoferm biztonsági acélajtó teljesíti az európai, biztonsági ajtókra vonatkozó DIN EN 1627 szabvány szerinti előírásokat, melyet elismert, független vizsgáló intézet igazol.
Típustól függően RC2 (WK2) ellenállási osztálytól RC4 (WK4) ellenállási osztályig kínálunk biztonsági ajtókat.

Biztonsági ajtóink védelmet nyújtanak a kéretlen látogatók, a leselkedő veszélyek, a zaj, a tűz vagy a füst ellen. Ennek érdekében további funkciókkal, -hanggátlás, tűzgátlás, füstgátlás- kombinálhatók, így válnak igazi multifunkciós nyílászáróvá.

A Novofermnél többféle felületi- és színváltozat közül választhat, a klasszikus elegánstól, a modernig, vagy akár a letisztult minimál design-ig. Figyelmébe ajánljuk exkluzív designfóliás ajtóinkat, melyek a biztonsági multifunkciós acélajtóinknak igazán egyedi megjelenést nyújtanak.

A biztonsági acélajtó kiválasztásánál használja kreativitását: válasszon az üvegezési lehetőségek, a felülvilágító panelek vagy bevilágítók, ill. a számtalan tartozék közül!

Betörésvédelmi osztályok

Osztályozások

Betörésvédelmi osztály: RC2 (WK2)
Áttörésgátlás: 3 perc*
Az alkalmi elkövető egyszerű szerszámokkal próbál betörni: csavarhúzót vagy fogót használ, ékeket üt be vagy kis kézi fűrészt használva megpróbálja a pántokat levágni.

"A2" szerszámkészlet:
A támadást az alábbi, egyszerű szerszámokkal tesztelték: csavarhúzó, csőfogó, fa vagy műanyag ékek, kézi fűrészek (fa, fém, illesztő). A teszt során az ékeket vagy a csavarhúzót gumikalapáccsal ütötték be, hogy a kézi ütéseket szimulálják.

RC3-as osztály

Betörésvédelmi osztály: RC3 (WK3)
Áttörésgátlás: 5 perc*
A betörő már jobban felszerelt, rendelkezik egy második csavarhúzóval, egy feszítővassal és különféle kéziszerszámokkal (kis kalapács, mechanikus fúró stb.), hogy az ajtólapot erőteljesebben próbálja meg kiemelni. A fúrószerszámmal a zárat támadhatja.

"A3" szerszámkészlet:
A tesztelés során a kalapáccsal vagy a feszítővassal nem szabad az ajtólapot közvetlenül ütni. A szerszámok csak feszítésre, kiemelésre vagy átszúrásra használhatók.
Az "A2" szerszámkészleten felül a további szerszámok állnak rendelkezésre: második csavarhúzó, feszítővas, fűrész, kalapács, kézi fúró

RC4-es osztály

Betörésvédelmi osztály: RC4 (WK4)
Áttörésgátlás: 10 perc*
A tapasztalt elkövető profi szerszámkészlettel rendelkezik: fűrészt, különböző ütőszerszámokat, fejszét, csapszegvágót és akkus fúrógépet használ. Az eszközök bővülése miatt lényegesen nagyobb felületre tud támadást intézni. A betörő kockázatvállalási hajlandósága is nagyobb, mindáron be akar jutni a helyiségbe.

"A4" szerszámkészlet
Az eszközök szélesebb köre veszélyesebbé teszi a támadást. Az "A1" és "A2" szerszámkészleten felül a következő szerszámok is rendelkezésre állnak: kalapács, fejsze, csapszegvágó, hidegvágó, asztalos véső, akkus fúrógép, lemezvágó olló.

* Az áttörésgátlási idő a vizsgálat során mért tényleges támadási idő, melyet az első szerszám bevetésétől mérnek. Ahogy nő a betörésvédelmi osztály, úgy növekszik az áttörésgátlási idő és úgy bővül a felhasznált szerszámok köre és hatékonysága.

"WK" besorolásból "RC" besorolás

Ajtók és ablakok biztonsági besorolása MSZ EN 1627 szerint:
Az MSZ EN 1627 "Ajtók, ablakok, függesztett homlokzatok, rácsok és lezárások betörést gátló követelményei és osztályok" szabvány tartalmazza azokat az osztályba sorolásokat, melyek a betörést gátló épületszerkezetekre vonatkoznak.

A statikus és dinamikus terhelések, valamint a manuális betörési kísérletek elleni ellenállási osztályok meghatározására szolgáló vizsgálati módszereket az ezt kiegészítő MSZ EN 1628 és 1630 szabványok tartalmazzák.

A DIN szabványból korábban átvett, és Magyarországon is meghonosodott WK1-WK6 ellenállási osztályok megszűntek. Helyettük bevezetésre kerültek az RC jelölésű osztályok, melyek az angol "Resistance Class" rövidítéséből erednek. Összesen 7 kategória került meghatározásra: RC1 N, RC2 N és RC2-RC6. Az első két kategóriában lehetőség van nemzeti szabályozást bevezetni. A nemzetközi nyílászáró gyártó cégek az egységes összehasonlíthatóság miatt termékeiket csak RC2-RC6 kategóriákban minősítik.

Betörésvédelmi osztályok meghatározása a támadás típusa szerint

MSZ (DIN) EN 1627 szerint	DIN V ENV 1627 szerint	A támadás típusa
RC1	WK1	Alapvédelem a fizikai erőszakkal kifejtett betörési kísérletek ellen, pl.:rúgás, ütés, kiszakítás
RC2	WK2	Alkalmi elkövető egyszerű szerszámokkal
RC3	WK3	Az elkövető második csavarhúzót és feszítővasat is használ.
RC4	WK4	Tapasztalt betörő profi szerszámkészlettel: fűrész, ütőszerszámok, fejsze, véső, akkus fúrógép, stb.
RC5	WK5	Tapasztalt betörő elektromos szerszámgépekkel felvértezve: fúrógép, szúrófűrész, sarokcsiszoló, stb.
RC6	WK6	Tapasztalt betörő nagy teljesítményű szerszámgépekkel felszerelkezve: fúrógép, szúrófűrész, sarokcsiszoló, stb.

Válasszon biztonsági acél ajtóelemeink közül igénye szerint!

Típusválaszték

						RC2(WK2)	RC3(WK3)	RC4(WK4)
Típusjelölés	Vastagfalc	Ei 30	Ei 60	Ei 90	Hanggátló	Biztonsági	Biztonsági	Biztonsági	Hőszigetelt	Kültéri kivitel	EN 14351-1
E-S 6 1-szárnyú	•				•	•			•	•	•
E-S 1 1-szárnyú	•	•	•	•	•	•	•	•	•	•	•
E-S 2 2-szárnyú	•	•	•	•	•	•	•		•	•	•

RC2 (WK2) Biztonsági acél ajtóelemek

Az alábbiakban bemutatjuk az RC2 (WK2) betörésvédelmi osztályba sorolt biztonsági acélajtó típusainkat.

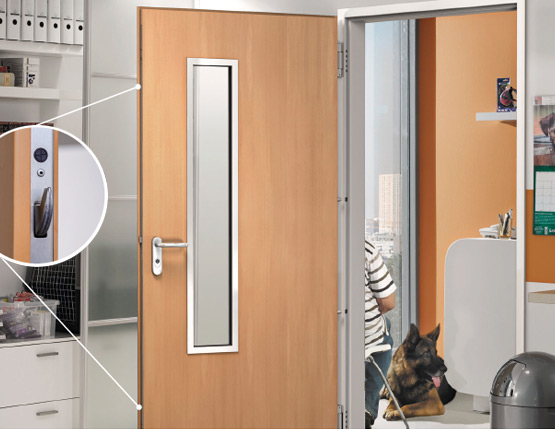

NovoSecur® E-S 6 RC2 (WK2)

A karcsú és elegáns

Egyszárnyú, kül- és beltérre egyaránt beépíthető ajtóelem, 6-szoros biztonsági reteszelési ponttal. Ajtólap vastagsága 40 mm, 3-oldali normál falccal és hőszigetelő kőzetgyapot testtel. Lemezvastagság: 1,0 mm. (Super-Dekor (BDA) felület esetén: 0,88 mm).

Előnyök pontokba szedve:

1. Optimális védelem a 6-szoros reteszelési pontnak köszönhetően
2. RC2 (WK2) betörésvédelmi osztály MSZ EN 1627 szerint
3. 2 db kiemelésgátló biztonsági csap
3. Hárompontos biztonsági PZ-zár
4. Felfúrás ellen védett biztonsági cilinderbetét 3 db kulccsal
5. 3-oldali normál falccal
6. Ajtólap vastagság: 40 mm

NovoSecur® E-S 6 RC2 (WK2) műszaki adatok

Ajtólap standard kivitelben: horganyzott, alapozott RAL 9016 fehér színben

Opcionális felület: Super-Color (BPA):
1250 x 2250 mm-ig, porszórt az alábbi RAL színekben: RAL 3002, 3003, 5011, 6003, 6009, 7016, 7034, 7035, 7040, 8011, 8014

Opcionális felület: Super-Dekor (BDA):
Fautánzatú dekorfólia bevonat beltéri felhasználásra az alábbi típusokban: juhar, körte, cseresznye, dió, natúr bükk, világos tölgy, fehér kőris

Acéltok: horganyzott, alapozott RAL 7035 szürke színben, opcionálisan: tetszés szerinti RAL színben

Kivitel:
RC2-es biztonsági ajtóelem MSZ EN 1627 szabvány szerint, normál vagy egyedi üvegezéssel
Hanggátlás: 27 dB-től 42 dB-ig DIN EN ISO 140-3 szerint vizsgálva és DIN EN ISO 717-1 szerint osztályozva

Zár:
Standard kivitel: 3-pontos biztonsági PZ-zár
Opcionális: 3-pontos biztonsági PZ-zár további 2 biztonsági csappal

Vasalat:
2 db állítható pánttáska és 2 db 3D-s pánt pántbiztosítóval, biztonsági alumínium rövid címes gomb-kilincs garnitúra DIN 18257 szerint, biztonsági cilinderbetét 3 db kulccsal és biztonsági kártyával DIN 18252 szerint. Cilinderbetét mérete: 61 mm (35+26)

Tok:
Standard kivitelben saroktok gumitömítéssel, opcionálisan ellentok, válaszfaltok, blokktok vagy utólag szerelhető tok

Küszöb:
Standard kivitel: ráfutóküszöb, választható: RS1 süllyedőküszöb vagy BE2 ütközőküszöb.

NovoSecur E-S 6 vízszintes metszet

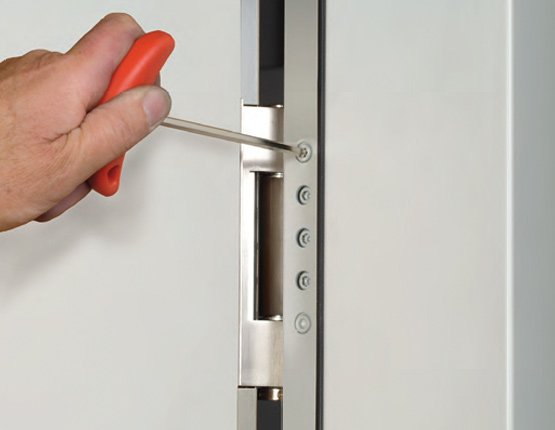

Standard felszereltség: 3D-s állítható pántok

Műszaki adatok

Ajtótípus	NOVOSECUR E-S 6
Betörésvédelmi osztály	RC2 (WK2)

Engedélyezett méretek
Beépítési (rendelési) (BR) szélesség min. – max.	625 - 1250
Beépítési (rendelési) (BR) magasság min. – max.	1750 - 2500

Biztonsági tartozékok
Biztonsági csapok száma	2
PZ biztonsági zár	•
3-pontos biztonsági zár	• (standard)
3 pontos biztonsági zár további 2 reteszelési ponttal	• (opcionális)
Felfúrás ellen védett biztonsági cilinderbetét	•

Ajtólap
Ajtólap vastagsága kb.	40
Lemezvastagság	1,0 (Super-Dekor-nál: 0,88)
3-oldalon falcolt	•
Nyitásirány	balos vagy jobbos
Hőátbocsátási érték DIN EN ISO 10 077-1 szerint	Ud = 1,7 W/m²K

Falazat
Kőműves fal	≥ 115
Betonfal	≥ 100
Pórusbeton	≥ 150
Gipszkarton F60A/F90A biztonsági szerelt fal	≥ 100
Acélszerkezet	•

További választható kivitelek
Hanggátlás	Standard ajtóelem: 27 - 34 dB * speciális hanggátló, szigetelő betéttel (csak beltérre) 42 dB-ig*

RC2 vizsgálati jegyzőkönyv száma	45-11/12

Minden méret mm-ben BR = beépítési méret, RAM = tok külméret, LD = szabad átjáróméret * A megadott hanggátlási értékek laborértékek tele lapos konstrukció esetén. Hanggátlási érték a beépített ajtóelem esetén: laborérték - 5 dB.	• rendelhető – nem rendelhető

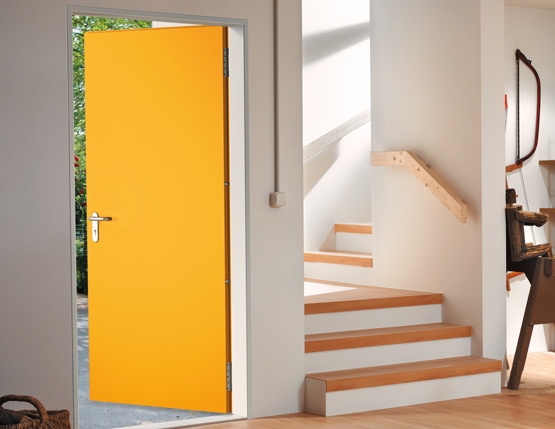

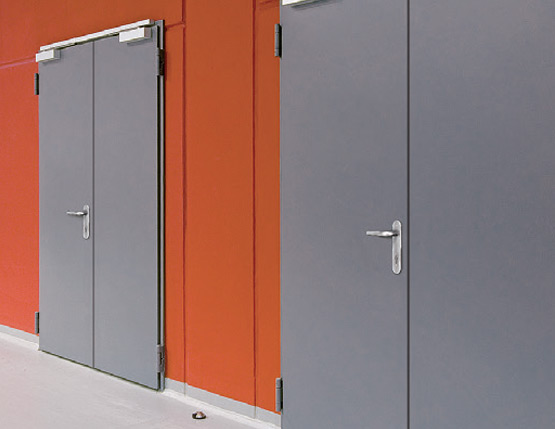

NovoPorta Premio E-S-1 / E-S-2 RC2 (WK2)

A klasszikus

Egy- és kétszárnyú, kül- és beltérre egyaránt beépíthető biztonsági acél ajtóelem, 64 mm vastag, 3-oldalon falcolt ajtólappal, 1 mm-es, (opcionálisan 1,5 mm-es) lemezvastagsággal, a pánt felőli oldalon (kétszárnyú ajtó esetén mindkét szárnyon) megerősítéssel felső ajtócsukó felszereléséhez.

Előnyök pontokba szedve:

1. RC2 (WK2) betörésvédelmi osztály MSZ EN 1627 szerint
2. 2 db kiemelésgátló biztonsági csap szárnyanként
3. Biztonsági PZ-zár
4. Állószárnyban alsó-felső letűzőzár
5. Felfúrás ellen védett biztonsági cilinderbetét 3 db kulccsal
6. 3-oldali vastagfalc
7. Ajtólap vastagság: 64 mm

NovoPorta Premio E-S-1 / E-S-2 RC2 (WK2) műszaki adatok

Ajtólap és tok standard kivitelben: horganyzott, alapozott RAL 9016 fehér színben
Opcionális felület: ajtólap, tok és pántok designfólia bevonattal

Kivitel:
RC2-es biztonsági acél ajtóelem MSZ EN 1627 szabvány szerint, hőszigetelő kőzetgyapot tömítéssel
Opcionálisan: hanggátlás: süllyedőküszöbbel 40 dB (egyszárnyú ajtó), ill. 39 dB (kétszárnyú ajtó) DIN EN ISO 140-3 szerint vizsgálva és DIN EN ISO 717-1 szerint osztályozva

Vasalat
1 db 3-részes konstrukciós pánt és 1 db rugós pánt (1250x2250 mm méretig) szárnyanként, RAL 9016 fehér színre porszórva; opcionálisan rozsdamentes vagy 3D-s állítható pántok; 2 db kiemelésgátló biztonsági csap szárnyanként; biztonsági PZ-zár, alumínium rövid címes gomb-kilincs garnitúra DIN 18257 szerint, biztonsági cilinderbetét 3 db kulccsal és biztonsági kártyával DIN 18252 szerint. Cilinderbetét mérete: 85 mm (50+35); állószárnyon alsó-felső letűzőzár

Tok
Standard kivitelben: saroktok gumitömítéssel, lemezvastagság: 2,0 mm, tükörszélesség: 50 mm, opcionálisan válaszfaltok, utólag szerelhető tok, profilszám: 2140B, ellentok vagy blokktok

Küszöb
Standard kivitelben: egyenes, A típus, választható: B1, B2, B3, 4-oldalon körbefutó kerettel; C2 alsó ütközővel; RS1 süllyedőküszöbbel; RS1 dupla süllyedőküszöbbel; RS2 íves küszöbbel és ráfutóküszöbbel

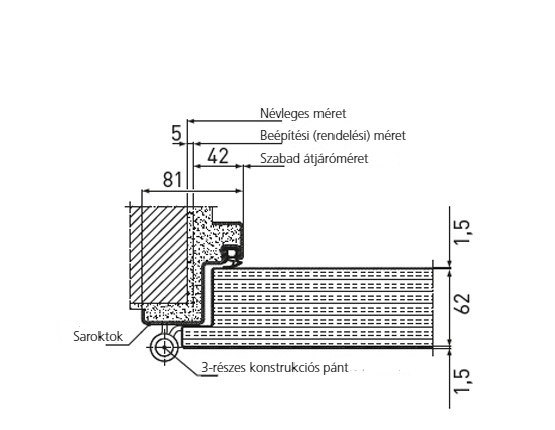

NovoPorta Premio E-S-1 vízszintes metszet

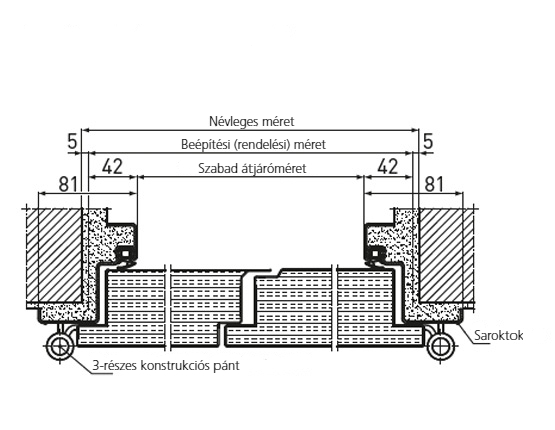

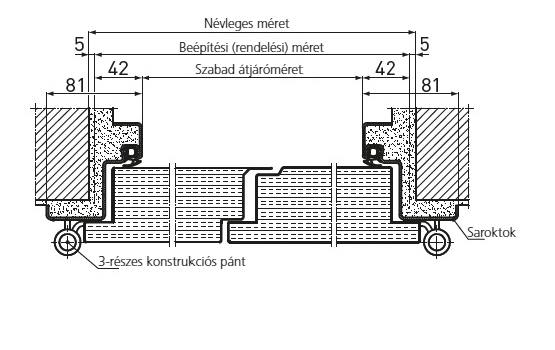

NovoPorta Premio E-S-2 vízszintes metszet

Műszaki adatok

Ajtótípus	NOVOPORTA PREMIO E-S-1	NOVOPORTA PREMIO E-S-2
Betörésvédelmi osztály	RC2 (WK2)	RC2 (WK2)

Engedélyezett méretek
Beépítési (rendelési) (BR) szélesség min. – max.	625 - 1375	1375 - 2500
Beépítési (rendelési) (BR) magasság min. – max.	1750 - 2500	1750 - 2500
Max. magasság felülvilágítóval	-	-

Biztonsági tartozékok
Biztonsági csapok száma szárnyanként	2	2
Biztonsági PZ-zár	•	•
Állószárnyban letűzőzár (reteszelés felfelé és lefelé)	-	•
Felfúrás ellen védett biztonsági cilinderbetét	•	•

Ajtólap
Ajtólap vastagsága kb.	64	64
Lemezvastagság (opcionálisan)	1 (1,5)	1 (1,5)
3-oldali vastagfalc	•	•
Nyitásirány	balos vagy jobbos	balos vagy jobbos
Hőátbocsátási érték DIN EN ISO 10 077-1 szerint	Ud = 1,5 W/m²K	Ud = 1,5 W/m²K

Falazat
Kőműves fal	≥ 115	≥ 115
Betonfal	≥ 100	≥ 100
Pórusbetonfal	≥ 175	≥ 175
Gipszkarton F60A/F90A biztonsági szerelt fal	≥ 100	≥ 100
Gipszkarton F60B/F90B biztonsági szerelt fal	≥ 100	≥ 100
Acélszerkezet	•	•

További választható kivitelek
Hanggátlás	23 - 44 dB*	22 - 43 dB*

RC2 vizsgálati jegyzőkönyv száma	261 3200-GS S01	261 3200-GS S01

Minden méret mm-ben BR = beépítési méret, RAM = tok külméret, LD = szabad átjáróméret * A megadott hanggátlási értékek laborértékek tele lapos konstrukció esetén. Hanggátlási érték a beépített ajtóelem esetén: laborérték - 5 dB.	• rendelhető – nem rendelhető

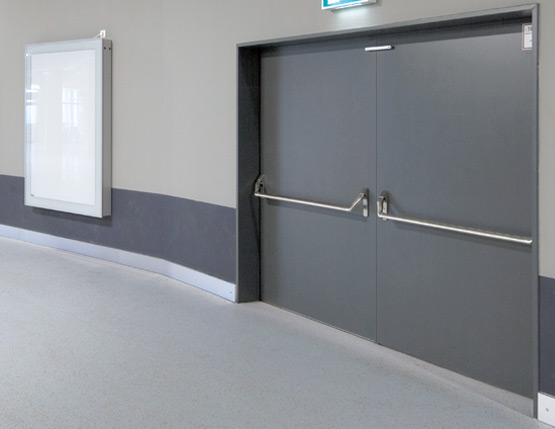

NOVOPORTA PREMIO Ei30/Ei60/Ei90 RC2 (WK2)

A sokoldalú

Egy- és kétszárnyú, kül- és beltérre egyaránt beépíthető biztonsági acél ajtóelem, 64 mm vastag, 3-oldalon falcolt ajtólappal, 1,0 mm-es, (opcionálisan 1,5 mm-es) lemezvastagsággal, 3-oldalon körbefutó tűzgátló tömítéssel, a pánt felőli oldalon (kétszárnyú ajtó esetén mindkét szárnyon) megerősítéssel felső ajtócsukó felszereléséhez.

Előnyök pontokba szedve:

1. RC2 (WK2) betörésvédelmi osztály MSZ EN 1627 szerint
2. 2 db kiemelésgátló biztonsági csap szárnyanként (2126 mm-től: 3 db)
3. Biztonsági PZ-zár
4. Állószárnyban falcban futó letűző rúdzár (Falztreibriegel)
5. Felfúrás ellen védett biztonsági cilinderbetét 3 db kulccsal
6. 3-oldali vastagfalc
7. Ajtólap vastagság: 64 mm

NOVOPORTA PREMIO Ei30/60/90 RC2 (WK2) műszaki adatok

Ajtólap és tok standard kivitelben: horganyzott, alapozott RAL 9016 fehér színben
Opcionális felület: ajtólap, tok és pántok designfólia bevonattal

Kivitel
RC2-es biztonsági-tűzgátló acél ajtóelem MSZ EN 1627 szabvány szerint, hőszigetelő kőzetgyapot tömítéssel, felső ajtócsukóval
Opcionálisan:
Hanggátlás: 35-43 dB (egyszárnyú ajtó), ill. 35-42 dB (kétszárnyú ajtó) DIN EN ISO 140-3 szerint vizsgálva és DIN EN ISO 717-1 szerint osztályozva
Füstgátlás: RS1 süllyedőküszöbbel vagy RS2 íves küsöbbel és ráfutóküszöbbel
Strangajtó kialakítás: Ei30 és Ei90 típusnál 500 x 715 mm-től 1000 x 1750 mm-ig

Vasalat
2 db 3-részes konstrukciós pánt pántbiztosítóval szárnyanként, Ei30-1 típusnál 1 db 3-részes konstrukciós pánt és 1 db rugós pánt RAL 9016 fehér színre porszórva; opcionálisan rozsdamentes vagy 3D-s állítható pántok; 2 db kiemelésgátló biztonsági csap szárnyanként, Ei90 típusnál 2125 mm magasság fölött: 3 db; biztonsági PZ-zár, alumínium rövid címes gomb-kilincs garnitúra DIN 18257 szerint, biztonsági cilinderbetét 3 db kulccsal és biztonsági kártyával DIN 18252 szerint. Cilinderbetét mérete: 85 mm (50+35); állószárnyon alsó-felső letűző rúdzár. Ajtócsukó: TS89 vagy Geze TS 4000, kétszárnyú kivitelnél csukássorrendszabályzóval.

Tok
Standard kivitelben: saroktok gumitömítéssel, lemezvastagság: 2,0 mm, tükörszélesség: 50 mm, opcionálisan válaszfaltok, utólag szerelhető tok, profilszám: 2140B, ellentok vagy blokktok

Küszöb
Standard kivitelben: egyenes, A típus, választható: B1, B2, B3, 4-oldalon körbefutó kerettel; C2 alsó ütközővel; RS1 süllyedőküszöbbel; RS1 dupla süllyedőküszöbbel; RS2 íves küszöbbel és ráfutóküszöbbel (RS2 típus csak Ei30-nál)

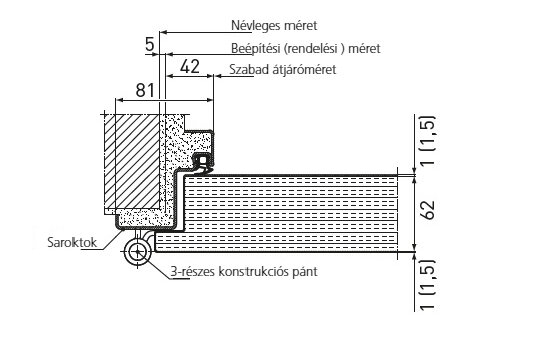

NovoPorta Premio Ei30/60/90-1

NovoPorta Premio Ei30/60/90-2

Műszaki adatok

Ajtótípus	NOVOPORTA PREMIO EI30/60/90-1	NOVOPORTA PREMIO EI30/60/90-2
Betörésvédelmi osztály	RC2 (WK2)	RC2 (WK2)

Engedélyezett méretek
Beépítési (rendelési) (BR) szélesség min. – max.	625 - 1375	1375-2500
Beépítési (rendelési) (BR) magasság min. – max.	1750 - 2500	1750 - 2500
Beépítési (rendelési) (BR) szélesség/strangajtó min. – max.	500-1000	-
Beépítési (rendelési) (BR) magasság/strangajtó min. – max.	715-1750	-

Biztonsági tartozékok
Biztonsági csapok száma szárnyanként	2 (Ei90-nél 2126 mm-től = 3)	2 (Ei90-nél 2126 mm-től = 3)
Biztonsági PZ-zár	•	•
Állószárnyban letűző rúdzár (reteszelés felfelé és lefelé)	-	•
Felfúrás ellen védett biztonsági cilinderbetét	•	•

Ajtólap
Ajtólap vastagság kb.	64	64
Lemezvastagság	1 (1,5)	1 (1,5)
3-oldali vastagfalc	•	•
Nyitásirány	balos vagy jobbos	balos vagy jobbos
Hőátbocsátási érték DIN EN ISO 10 077-1 szerint	Ud = 1,5-1,7 W/m²K	Ud = 1,5-1,8 W/m²K

Falazat
Kőműves fal	≥ 115 Ei90-nél: ≥ 175	≥ 115 Ei90-nél: ≥ 175
Betonfal	≥ 100 Ei90-nél:≥ 140	≥ 100 Ei90-nél:≥ 140
Pórusbeton	≥ 150 Ei90-nél:≥ 175	≥ 150 Ei90-nél:≥ 175
Gipszkarton F90 biztonsági szerelt fal (Ei90 típusnál)	≥ 100	≥ 100
Gipszkarton F60B/F90B biztonsági szerelt fal (csak Ei30)	≥ 130	≥ 130
Acélszerkezet	-	-

További választható kivitelek
Felülvilágító blende (max. magasság 1000)	-	-
Felülvilágító üveg (max. magasság 1000)	-	-
Füstgátlás	•	•
Hanggátlás	35 - 43 dB*	35 - 42 dB*
Üvegezés	-	-

Engedély beltéri tűzgátló kivitel	ETA-17/0443	ETA-17/0443
Engedély kültéri tűzgátló kivitel	CE jelölés	CE jelölés

Minden méret mm-ben BR = beépítési méret, RAM = tok külméret, LD = szabad átjáróméret * A megadott hanggátlási értékek laborértékek tele lapos konstrukció esetén. Hanggátlási érték a beépített ajtóelem esetén: laborérték - 5 dB.	• rendelhető – nem rendelhető

RC3 (WK3) BIZTONSÁGI ACÉL AJTÓELEMEK

Az alábbiakban bemutatjuk az RC3 (WK3) betörésvédelmi osztályba sorolt biztonsági acélajtó típusainkat.

NOVOPORTA PREMIO E-S-1 / E-S-2 RC3 (WK3)

A masszív

Egy- és kétszárnyú, kül- és beltérre egyaránt beépíthető biztonsági acél ajtóelem, 64 mm vastag, 3-oldalon falcolt ajtólappal, 1,5 mm-es lemezvastagsággal, a pánt felőli oldalon (kétszárnyú ajtó esetén mindkét szárnyon) megerősítéssel felső ajtócsukó felszereléséhez.

Előnyök pontokba szedve:

1. RC3 (WK3) betörésvédelmi osztály MSZ EN 1627 szerint
2. 2 db kiemelésgátló biztonsági csap 2125 mm-ig, a felett 3 db/ajtószárny
3. Biztonsági PZ-zár erősített zárnyelvvel
4. Állószárnyban falcban futó, alsó-felső reteszelésű rúdzár
5. Felfúrás ellen védett biztonsági cilinderbetét 3 db kulccsal
6. 3-oldali vastagfalc
7. Ajtólap vastagság: 64 mm

NOVOPORTA PREMIO E-S-1 / E-S-2 RC3 (WK3) MŰSZAKI ADATOK

Ajtólap és tok standard kivitelben: horganyzott, alapozott RAL 9016 fehér színben
Opcionális felület: ajtólap, tok és pántok designfólia bevonattal

Kivitel
RC3-as biztonsági acél ajtóelem MSZ EN 1627 szabvány szerint, hőszigetelő kőzetgyapot tömítéssel
Opcionálisan: hanggátlás: RS1 süllyedőküszöbbel 39 dB DIN EN ISO 140-3 szerint vizsgálva és DIN EN ISO 717-1 szerint osztályozva

Vasalat
Szárnyanként 2 db 3-részes konstrukciós pánt pántbiztosítóval, RAL 9016 fehér színre porszórva; opcionálisan rozsdamentes vagy 3D-s állítható pántok; 2 db kiemelésgátló biztonsági csap szárnyanként 2125 mm-es magasságig, a fölött 3 db; biztonsági PZ-zár erősített zárnyelvvel, hosszú címes alumínium gomb-kilincs garnitúra DIN 18257 szerint, biztonsági cilinderbetét 3 db kulccsal és biztonsági kártyával DIN 18252 szerint. Cilinderbetét mérete: 85 mm (50+35); állószárnyon falcban futó, alsó-felső reteszelésű rúdzár

Tok
Standard kivitelben: saroktok gumitömítéssel, lemezvastagság: 2,0 mm, tükörszélesség: 50 mm, opcionálisan válaszfaltok, utólag szerelhető tok, profilszám: 2140B, ellentok vagy blokktok

Küszöb
Standard kivitelben: egyenes, A típus, választható: B1, B2, B3, 4-oldalon körbefutó kerettel; C2 alsó ütközővel; RS1 süllyedőküszöbbel; RS1 dupla süllyedőküszöbbel

NovoPorta Premio E-S-1 vízszintes metszet

NovoPorta Premio E-S-2 vízszintes metszet

Műszaki adatok

Ajtótípus	NOVOPORTA PREMIO E-S-1	NOVOPORTA PREMIO E-S-2
Betörésvédelmi osztály	RC3 (WK3)	RC3 (WK3)

Engedélyezett méretek
Beépítési (rendelési) (BR) szélesség min. – max.	625 - 1375	1375 - 2500
Beépítési (rendelési) (BR) magasság min. – max.	1750 - 2500	1750 - 2500

Biztonsági tartozékok
Biztonsági csapok száma szárnyanként	2 (3)	2 (3)
Biztonsági PZ-zár erősített zárnyelvvel	•	•
Állószárnyban letűző rúdzár (reteszelés felfelé és lefelé)	-	•
Felfúrás ellen védett biztonsági cilinderbetét	•	•

Ajtólap
Ajtólap vastagsága kb.	64	64
Lemezvastagság	1,5	1,5
3-oldali vastagfalc	•	•
Nyitásirány	balos vagy jobbos	balos vagy jobbos
Hőátbocsátási érték DIN EN ISO 10 077-1 szerint	Ud = 1,7 W/m²K	Ud = 1,8 W/m²K

Falazat
Kőműves fal	≥ 115	≥ 115
Betonfal	≥ 120	≥ 120
Pórusbeton	≥ 240	≥ 240
Gipszkarton F90 biztonsági szerelt fal	≥ 100	≥ 100
Acélszerkezet	•	•

További választható kivitelek
Füstgátlás	-	-
Hanggátlás	39-43 dB*	39-41 dB*
Felülvilágító blende	-	-
Felülvilágító üveg	-	-

RC3 vizsgálati jegyzőkönyv száma	45-66/15	45-66/15

Minden méret mm-ben BR = beépítési méret, RAM = tok külméret, LD = szabad átjáróméret * A megadott hanggátlási értékek laborértékek tele lapos konstrukció esetén. Hanggátlási érték a beépített ajtóelem esetén: laborérték - 5 dB.	• rendelhető – nem rendelhető

NOVOPORTA PREMIO EI30/EI60/EI90 RC3 (WK3)

A robusztus

Egy- és kétszárnyú, kül- és beltérre egyaránt beépíthető biztonsági acél ajtóelem, 64 mm vastag, 3-oldalon falcolt ajtólappal, 1,5 mm-es lemezvastagsággal, 3-oldalon körbefutó tűzgátló tömítéssel, a pánt felőli oldalon (kétszárnyú ajtó esetén mindkét szárnyon) megerősítéssel felső ajtócsukó felszereléséhez, Geze TS4000 vagy Dorma TS89 ajtócsukóval, kétszárnyú ajtónál csukássorrendszabályzóval.

Előnyök pontokba szedve:

1. RC3 (WK3) betörésvédelmi osztály MSZ EN 1627 szerint
2. 2 db kiemelésgátló biztonsági csap 2125 mm-ig, a felett 3 db/ajtószárny
3. Biztonsági PZ-zár erősített zárnyelvvel
4. Állószárnyban falcban futó, alsó-felső reteszelésű rúdzár
5. Felfúrás ellen védett biztonsági cilinderbetét 3 db kulccsal
6. 3-oldali vastagfalc
7. Ajtólap vastagság: 64 mm

NOVOPORTA PREMIO Ei30/60/90 RC3 (WK3) műszaki adatok

Ajtólap és tok standard kivitelben: horganyzott, alapozott RAL 9016 fehér színben
Opcionális felület: ajtólap, tok és pántok designfólia bevonattal

Kivitel
RC3-as biztonsági-tűzgátló acél ajtóelem MSZ EN 1627 szabvány szerint, hőszigetelő kőzetgyapot tömítéssel, felső ajtócsukóval, 3-oldalon körbefutó tűzgátló tömítéssel
Opcionálisan:
Hanggátlás:39-43 dB (egyszárnyú ajtó), ill. 39-41 dB (kétszárnyú ajtó) DIN EN ISO 140-3 szerint vizsgálva és DIN EN ISO 717-1 szerint osztályozva
Füstgátlás: RS1 süllyedőküszöbbel vagy 2RS1 dupla süllyedőküszöbbel

Vasalat
Szárnyanként 2 db 3-részes konstrukciós pánt pántbiztosítóval, RAL 9016 fehér színre porszórva; opcionálisan rozsdamentes vagy 3D-s állítható pántok; 2125 mm-es magasságig 2 db, a fölött 3 db kiemelésgátló biztonsági csap szárnyanként, biztonsági PZ-zár erősített zárnyelvvel, hosszú címes alumínium gomb-kilincs garnitúra DIN 18257 szerint, biztonsági cilinderbetét 3 db kulccsal és biztonsági kártyával DIN 18252 szerint. Cilinderbetét mérete: 85 mm (50+35); állószárnyon alsó-felső letűző rúdzár. Ajtócsukó: Dorma TS89 vagy Geze TS 4000, kétszárnyú kivitelnél csukássorrendszabályzóval.

Küszöb
Standard kivitelben: egyenes, A típus, választható: B1, B2, B3, 4-oldalon körbefutó kerettel; C2 alsó ütközővel; RS1 süllyedőküszöbbel; 2RS1 dupla süllyedőküszöbbel

NovoPorta Premio Ei30/60/90-1

NovoPorta Premio Ei30/60/90-2

Műszaki adatok

Ajtótípus	NOVOPORTA PREMIO EI30/60/90-1	NOVOPORTA PREMIO EI30/60/90-2
Betörésvédelmi osztály	RC3 (WK3)	RC3 (WK3)

Engedélyezett méretek
Beépítési (rendelési) (BR) szélesség min. – max.	625 - 1375	1375 - 2500
Beépítési (rendelési) (BR) magasság min. – max.	1750 - 2500	1750 - 2500


Biztonsági tartozékok
Biztonsági csapok száma szárnyanként	2 (3)	2 (3)
Biztonsági PZ-zár erősített zárnyelvvel	•	•
Állószárnyban letűző rúdzár (reteszelés felfelé és lefelé)	-	•
Felfúrás ellen védett biztonsági cilinderbetét	•	•

Ajtólap
Ajtólap vastagság kb.	64	64
Lemezvastagság	1,5	1,5
3-oldali vastagfalc	•	•
Nyitásirány	balos vagy jobbos	balos vagy jobbos

Falazat
Kőműves fal	≥ 115 Ei90: ≥175	≥ 115 Ei90: ≥175
Betonfal	≥ 120 Ei90: ≥140	≥ 120 Ei90: ≥140
Pórusbeton	≥ 240	≥ 240
Gipszkarton F90 biztonsági szerelt fal	≥ 100	≥ 100
Acélszerkezet	-	-

További választható kivitelek
Felülvilágító blende	-	-
Felülvilágító üveg	-	-
Füstgátlás	•	•
Hanggátlás	39 - 43 dB*	39 - 41 dB*
Üvegezés	-	-

Engedély beltéri tűzgátló kivitel	ETA-17/0443	ETA-17/0443
Engedély kültéri tűzgátló kivitel	CE jelölés	CE jelölés
RC3 vizsgálati jegyzőkönyv száma	45-53/18	45-53/18

Minden méret mm-ben BR = beépítési méret, RAM = tok külméret, LD = szabad átjáróméret * A megadott hanggátlási értékek laborértékek tele lapos konstrukció esetén. Hanggátlási érték a beépített ajtóelem esetén: laborérték - 5 dB.	• rendelhető – nem rendelhető

RC4 (WK4) BIZTONSÁGI ACÉL AJTÓELEMEK

Az alábbiakban bemutatjuk az RC4 (WK4) betörésvédelmi osztályba sorolt biztonsági acélajtó típusainkat.

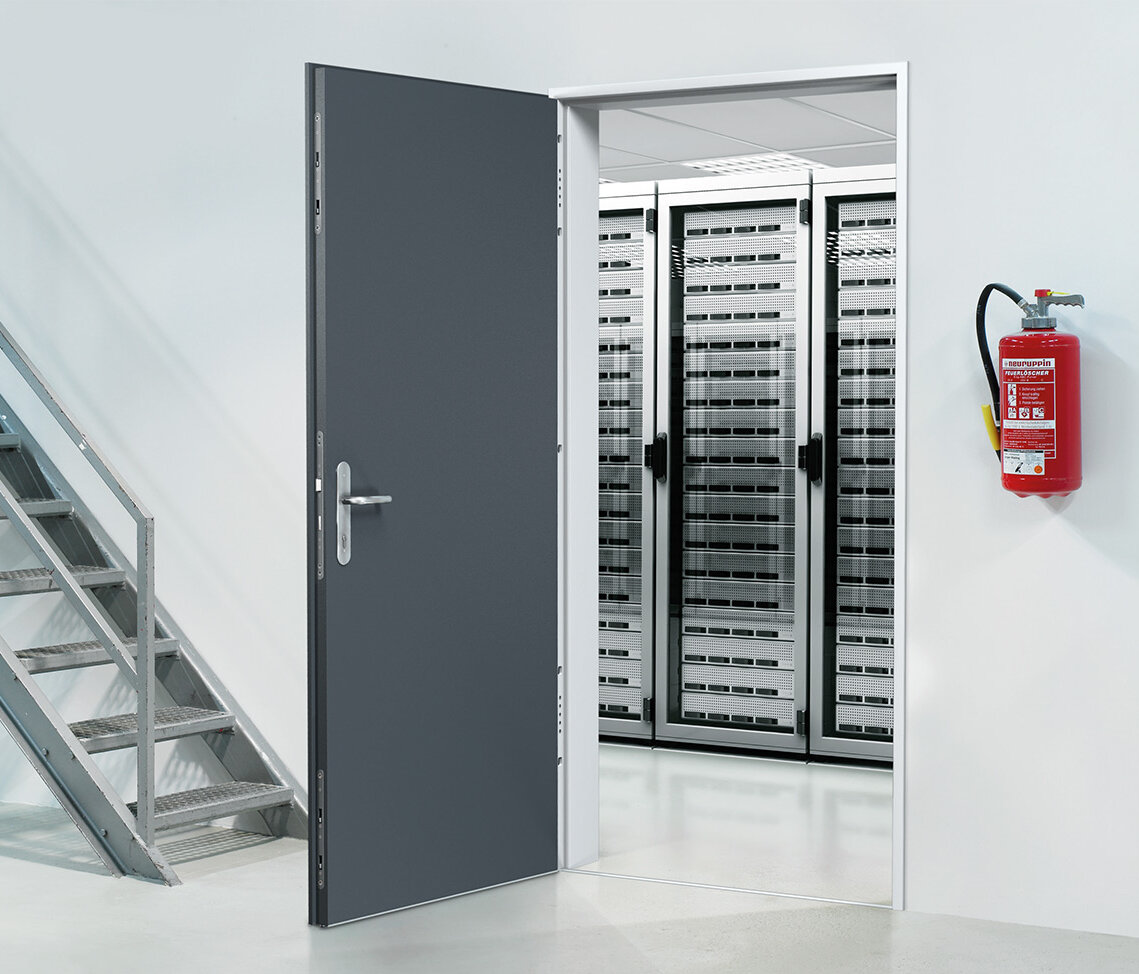

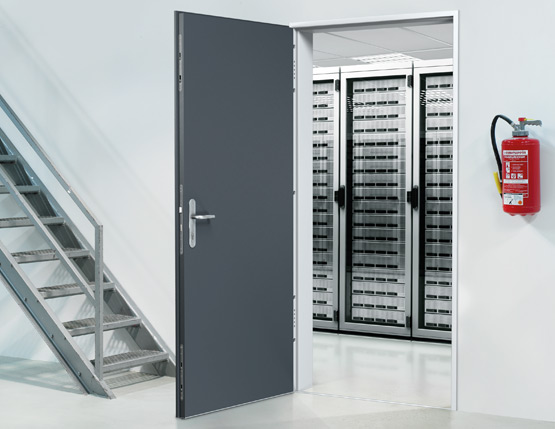

NOVOPORTA PREMIO E-S-1 RC4 (WK4)

A nagyágyú

Egyszárnyú, kül- és beltérre egyaránt beépíthető biztonsági acél ajtóelem, Ei30 és Ei60 tűzgátló tulajdonsággal is, 64 mm vastag, 3-oldalon falcolt ajtólappal, 1,5 mm-es lemezvastagsággal, 5 db biztonsági csappal, tűzgátló kivitelnél 3-oldalon körbefutó tűzgátló tömítéssel, a pánt felőli oldalon megerősítéssel felső ajtócsukó felszereléséhez, tűzgátló kivitelnél Geze TS4000 vagy Dorma TS89 ajtócsukóval.

Előnyök pontokba szedve:

RC4 (WK4) betörésvédelmi osztály MSZ EN 1627 szerint
5 db kiemelésgátló biztonsági csap 2300 mm-ig, a felett 6 db
Többpontos biztonsági PZ-zár
Felfúrás ellen védett biztonsági cilinderbetét 3 db kulccsal
3-oldali vastagfalc
Ajtólap vastagság: 64 mm

NOVOPORTA PREMIO E-S-1 RC4 (WK4) műszaki adatok

Ajtólap és tok standard kivitelben: horganyzott, alapozott RAL 9016 fehér színben
Opcionális felület: ajtólap, tok és pántok designfólia bevonattal

Kivitel
RC4-es biztonsági acél ajtóelem MSZ EN 1627 szabvány szerint, hőszigetelő kőzetgyapot tömítéssel
Opcionálisan: Ei30 vagy Ei60 tűzgátlás, füstgátlás, hanggátlás: RS1 süllyedőküszöbbel 38 dB, 2RS1 dupla süllyedőküszöbbel 39 dB DIN EN ISO 140-3 szerint vizsgálva és DIN EN ISO 717-1 szerint osztályozva, tűzgátló kivitelnél 3-oldalon körbefutó tűzgátló tömítéssel és Dorma TS89 vagy Geze TS4000 felső ajtócsukóval

Vasalat
2 db 3-részes konstrukciós pánt pántbiztosítóval, opcionálisan rozsdamentes vagy 3D-s állítható pántok; 5 db kiemelésgátló biztonsági csap 2300 mm-es magasságig, a fölött 6 db; többpontos biztonsági PZ-zár további 2 reteszelő csappal, hosszú címes alumínium gomb-kilincs garnitúra DIN 18257 szerint, biztonsági cilinderbetét 3 db kulccsal és biztonsági kártyával DIN 18252 szerint. Cilinderbetét mérete: 85 mm (50+35)

Tok
Standard kivitelben: saroktok CR-gumitömítéssel, lemezvastagság: 2,0 mm, padlóbeállás nélkül, opcionálisan válaszfaltok, utólag szerelhető tok, profilszám: 2140B, ellentok vagy blokktok

Küszöb
Standard kivitelben: egyenes, A típus, választható:RS1 süllyedőküszöb; 2RS1 dupla süllyedőküszöb

NovoPorta Premio E-S-1 RC4 (WK4)

Műszaki adatok

Ajtótípus	NOVOPORTA PREMIO E-S-1
Betörésvédelmi osztály	RC4 (WK4)

Engedélyezett méretek
Beépítési (rendelési) (BR) szélesség min. – max.	625 - 1375
Beépítési (rendelési) (BR) magasság min. – max.	2000-2500

Biztonsági tartozékok
Biztonsági csapok száma szárnyanként	5 (2300 mm-től: 6)
Többpontos biztonsági PZ-zár	•
Felfúrás ellen védett biztonsági cilinderbetét	•

Ajtólap
Ajtólap vastagsága kb.	64
Lemezvastagság	1,5
3-oldali vastagfalc	•
Nyitásirány	balos vagy jobbos
Hőátbocsátási érték DIN EN ISO 10 077-1 szerint	Ud = bevizsgálás alatt

Falazat
Kőműves fal	≥ 240
Betonfal	≥ 140

További választható kivitelek
Füstgátlás	•
Tűzgátlás Ei30 / Ei60	•
Hanggátlás	38-39 dB*
Felület	Designfólia

Engedély beltéri tűzgátló kivitel	ETA-17/0443
Engedély kültéri tűzgátló kivitel	CE jelölés
RC4 vizsgálati jegyzőkönyv száma	18/10 A47-B1

Minden méret mm-ben BR = beépítési méret, RAM = tok külméret, LD = szabad átjáróméret * A megadott hanggátlási értékek laborértékek tele lapos konstrukció esetén. Hanggátlási érték a beépített ajtóelem esetén: laborérték - 5 dB.	• rendelhető – nem rendelhető

Kiviteli lehetőségek és tartozékok

Designfólia

Fókuszpontban a biztonság és dekoratív megjelenés

Nemcsak a különböző biztonsági kategóriájú ajtótípusokból választhat. A dekoratív megjelenés éppolyan fontossággal bír. Designfólia kínálatunkból biztosan megtalálja az Önnek leginkább tetsző mintázatot. Igény szerint a tokot és a pántokat is kérheti fóliabevonattal. Az eredmény pedig: különleges, egyedi megjelenés praktikus funkciókkal párosítva. A designfólia felületek minden 1- és 2-szárnyú NovoPorta Premio ajtótípushoz rendelhetők.

magasfényű vagy matt

Öné a választás: designfóliáink magas fényű, ("H") ill. matt ("M") felülettel is elérhetők. Ezenkívül a színtartó és rendkívül karcálló lakkozott felület kül- és beltéri felhasználásra egyaránt alkalmas.

01-3004-M (H)

07-8001-M (H)

12-8023-M (H)

03-8001-H

01-9016-M (H)

08-9016-M (H)

13-9016-M (H)

03-8012-H

02-9005-M (H)

09-3004-M (H)

14-9016-M (H)

06-8001-H

04-8001-M (H)

10-8001-M (H)

15-9016-M (H)

06-8007-H

04-8007-M (H)

10-8004-M (H)

16-1037-M (H)

Egyedi tervezésű mintázatok
is rendelhetők.
Keressen bennünket!

05-9016-M (H)

11-9016-M (H)

17-9016-M (H)

Vasalatok és tartozékok

A biztonság nem tréfa! Épp ezért a Novoferm biztonsági acélajtók minden alkotóeleme a legapróbb részletekig átgondolt, és maximálisan megfelel a kívánt követelményeknek és a vonatkozó szabványi előírásoknak.

Ezt bizonyítják azok a kiegészítők, melyek egy standard acélajtót RC-minősítésű Novoferm biztonsági ajtóvá tesznek. Ilyenek például a felfúrás ellen védett cilinderbetét 3 db kulccsal és az illetéktelen másolást megakadályozó biztonsági kártyával, a további védelmi funkciók, mint tűzgátlás, füstgátlás, zajvédelem. Akár nyilvános terület, akár a privát szféra védelméről van szó: a Novoferm biztonsági acélajtók tökéletes választást jelentenek!

Biztonsági kilincsgarnitúrák

A Novoferm biztonsági acélajtók standard kivitelben cilindervédős alumínium gomb-kilincs garnitúrával rendelkeznek, RC2-es kategóriában rövid címes, RC3-as kategóriában hosszú címes kivitelben. Igény szerint kilincs-kilincs garnitúra és rozsdamentes felület is rendelhető.

Pánikzár

A pánikzár használata minden olyan középületben kötelező, ahol egy esetleges pánikhelyzetben garantálni kell a kis erőfeszítéssel történő biztonságos menekülést. Ilyen épületek lehetnek pl. repülőterek, mozik, bevásárlóközpontok, kórházak, iskolák vagy közigazgatási szervek, melyekre megnövekedett biztonsági előírások vonatkoznak. Minden Novoferm biztonsági acélajtó felszerelhető pánikzárral is, és teljesíti a pánikhelyzetre vonatkozó követelményeket.

Ajtócsukó

Ha a biztonsági funkció mellett tűzgátló tulajdonsággal is rendelkezik az ajtó, kötelezően felső ajtócsukót is kell rá szerelni, 2-szárnyú kivitelnél csukássorrendszabályzóval. A Novoferm biztonsági acélajtókhoz különböző típusú és gyártmányú ajtócsukók közül választhat.

Kitekintő optika

A biztonságérzetet az is növeli, ha tudjuk, ki áll az ajtónk előtt. Ezt szolgálja a kitekintő optika vagy a zárható biztonsági lánc (mindkettő opcionális kiegészítő).

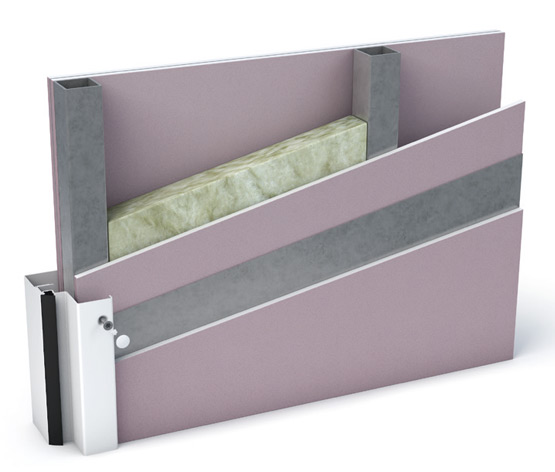

Biztonsági gipszkartonfalak

Biztonsági gipszkarton fal RC3-as kategóriáig

Nemcsak az ajtónak kell biztonságosnak lennie, hanem a körülötte lévő falszerkezetnek is. A Novoferm RC2 (WK2) és RC3 (WK3) kategóriájú acélajtók betörésbiztos szerelt falba is beépíthetők, mely egyedülállóan rugalmas, ugyanakkor biztonságos megoldást kínál.

Gipszkartonfal - biztonságos megoldás
Mi haszna egy biztonsági ajtónak, ha a gyenge falon keresztül könnyedén be lehet jutni a védett helyiségbe?

A Novoferm olyan biztonsági ajtókat kínál, melyek stabilan beszerelhetők gipszkarton válaszfalakba is, itt is teljesítve az adott betörésvédelmi kategória előírásait.

Az alábbi RC2 (WK2) és RC3(WK3) beltéri felhasználású biztonsági ajtótípusok építhetők be F90A betörésbiztos szerelt falba csavaros rögzítéssel, ill. RC3 (WK3) esetén kiegészítő hegesztett fülekkel:

– NovoPorta Premio E-S-1 RC2/WK2 és RC3/WK3
– NovoPorta Premio E-S-2 RC2/WK2 és RC3/WK3
– NovoPorta Premio Ei30/Ei60/Ei90-1 RC2/WK2
– NovoPorta Premio Ei30/Ei60/Ei90-2 RC2/WK2
– NovoPorta Premio Ei30/Ei60/Ei90-1 RC3/WK3
– NovoPorta Premio Ei30/Ei60/Ei90-2 RC3/WK3
– NovoSecur E-S 6 RC2/WK2
