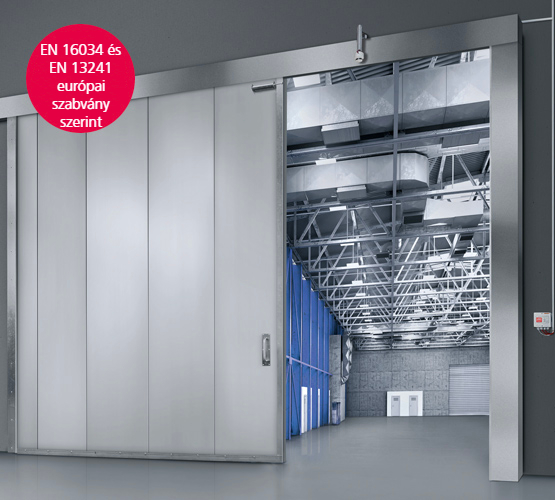

Novoslide Industry tűzgátló tolókapu

EN 16034 és EN 13241 szabvány szerint engedélyezett tűzgátló tolókapu ipari és kereskedelmi épületek tűzszakasz határainak lezárására
A nagy alapterületű létesítmények, pl. parkolóházak, mélygarázsok, bevásárlóközpontok szakaszolásához különleges tudású kapukra van szükség. Számos feltételnek kell megfelelniük, de különösen a biztonsági követelmények játszanak fontos szerepet.
A tűzgátló tolókapukra a harmonizált EN 16034 (tűzgátló és/vagy füstgátló ajtók termékszabványa) és az EN 13241 (ipari ajtók/kapuk nem tűz- és/vagy füstgátló jellemzőinek termékszabványa) vonatkozik.
Az új Novoslide Industry tűzgátló tolókaput úgy fejlesztették ki, hogy megfeleljen mindkét termékszabvány szigorú előírásainak. Ennek eredményeképpen a kapuk CE-jelöléssel egész Európában biztonságosan forgalmazhatók. Az egyes európai országok helyi szabályozásainak megfelelve a kapuk az összes szokásos tűzállósági osztályban elérhetők.

A tűzgátló tolókapuk az épületek tűzszakasz határait választják el egymástól. A Novoslide Industry tűzgátló tolókapu könnyű szerelhetősége és kiváló tűzvédelmi tulajdonsága miatt tökéletesen teljesíti ezt a feladatot. A gyárilag előre összeszerelt komponenseknek köszönhetően a kapu telepítése gyorsan és egyszerűen végezhető el. Már a panelek vezetősínbe állításával is időt takarít meg, mivel minden egyes panelre a görgő előre fel van rögzítve. A tűzállóságot tekintve is jól teljesít a Novoslide Industry, hiszen még Ei120 perces kategóriában is megfelelt a termék. 120 perc elteltével a vizsgáló kemencében a hőmérséklet jóval meghaladja az 1000 ° C-ot, ami nemcsak a kapunak, de a falazatnak is rendkívül megterhelő. Még ilyen extrém körülmények között is csak minimálisan deformálódhat a kapu és teljesítenie kell a helyiségek lezárására és a hőszigetelésre vonatkozó szigorú követelményeket.

Előnyök pontokba szedve:

1. Gyors és egyszerű szerelhetőség
2. A gyárilag előre összeszerelt komponensek a helyszíni beépítéskor sok időt takarítanak meg
3. Minden panelre előre rá van szerelve a görgő, így a sorbaállításuk gyors és egyszerű
4. S_a és S₂₀₀ füstgátló kivitelnél nincs szükség a panelek közötti rések szilikonozására, mert az illesztések gyári tömítéssel rendelkeznek

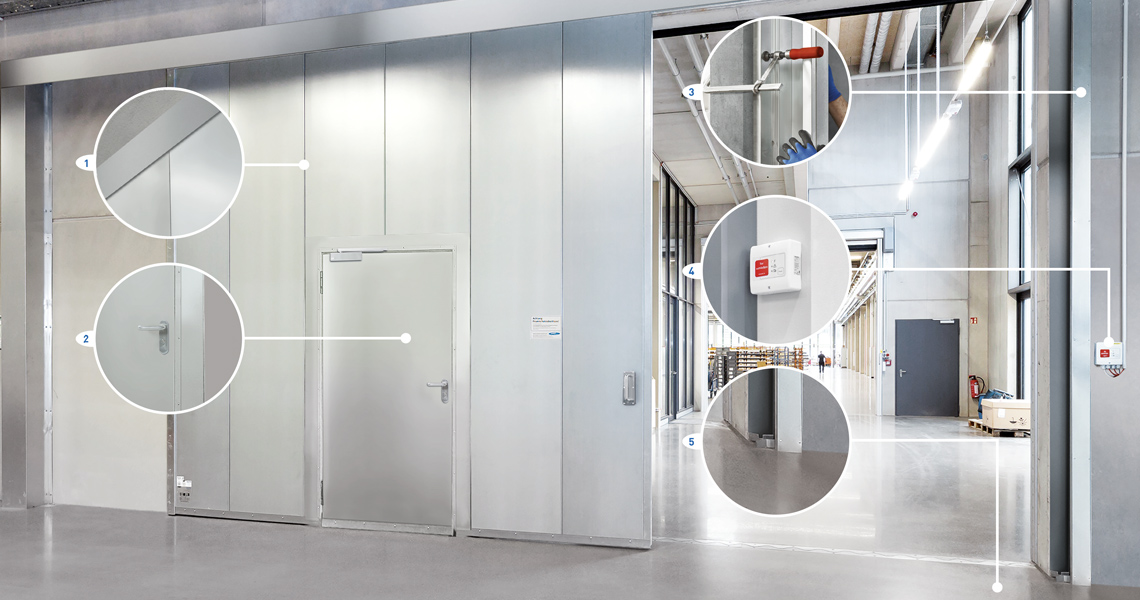

Optimális tűzvédelmi rendszer

(1) Sima, egységes felület nagyméretű kapuknál is

A sima, egységes felület, a külső oldalon nem látható panelcsatlakozások, a vezetősín és a súlykamra borítása mind-mind a kapu elegáns megjelenéséről gondoskodik.

(2) karcsú személybejáró ajtók

A küszöb nélküli személybejáró ajtók a kapu csukott állapotában könnyű, akadálymentes áthaladást tesznek lehetővé. Keskeny kereteikkel elegánsan belesimulnak a kapufelületbe.

(3) Könnyen szerelhető, felhasználóbarát

A Novoferm tolókapuk számos előnnyel bírnak. Alkalmasak alacsony szemöldökhöz vagy mennyezethez történő rögzítéshez. Használatuk során, sokszor nagy méretük ellenére is, kiváló működési tulajdonságokkal rendelkeznek. Az elemes szerkezeti kialakításnak köszönhetően könnyen szállíthatók és könnyen szerelhetők.

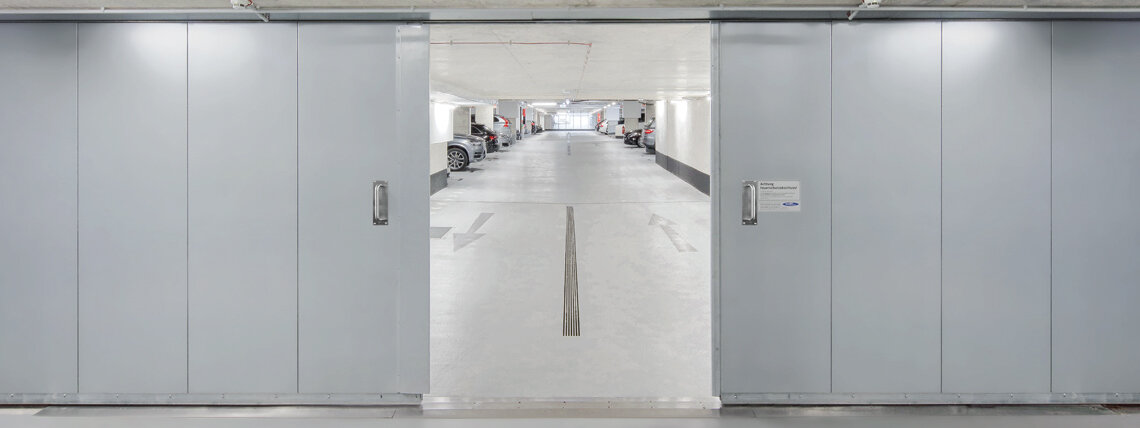

(4) Egy kapu - számtalan variáció

Rendeljen 1- vagy 2-szárnyú tűzgátló tolókaput a helyiség adottságainak megfelelően és válasszon a számtalan kiegészítő közül.
A kapunak normál üzemmenetben nyitva kell lennie?
A fali elektromágnes nyitott állapotban stabilan rögzíti a kaput, a kioldó mechanizmus pedig tűz esetén gondoskodik a biztonságos záródásról. Az alapfelszereltség részét képező optikai és hangjelző eszközök további biztonságot nyújtanak a nyitva tartott kapuk számára.

(5) Tűzgátlás küszöb nélkül

A Novoslide Industry tolókapuk tűz- és füstgátlásra együttesen is alkalmasak. Amennyiben a padló kialakítása megengedi, a kapu teljes mozgásmezőjében elhagyható a küszöb használata.

Európai termékszabvány

A tűzgátló tolókapukra a harmonizált EN 16034 (tűzgátló és/vagy füstgátló ajtók termékszabványa) és az EN 13241:2003+A2:2016 (ipari, kereskedelmi és garázsajtók/kapuk nem tűz- és/vagy füstgátló teljesítőképességi jellemzőinek termékszabványa) vonatkozik.

A tűzgátló szerkezetek osztályozását pedig, a tűzállósági vizsgálatok eredményeinek felhasználásával az EN 13501-2 (Épületszerkezetek és építési termékek tűzvédelmi osztályozása. 2. rész: Osztályba sorolás a tűzállósági vizsgálatok eredményeinek felhasználásával, a szellőzőrendszerek kivételével) szabályozza.
A NovoSlide Industry tűzgátló tolókapukat úgy fejlesztették, hogy ezeknek a szigorú szabványi követelményeknek megfeleljen.

Az építési termékek forgalmazására vonatkozó 305/2011/EU európai parlamenti és tanácsi rendelet előírja, hogy harmonizált szabvánnyal lefedett építési termék az Európai Unión belül csak CE-jellel és teljesítménynyilatkozattal (Declaration of Performance (DOP)) forgalmazható.
Ez a tűzgátló tolókapuk esetében is a nemzeti és európai szabályozások együttélési időszakának letelte után, vagyis 2019.11.01-től kötelező érvényű. A CE-jellel ellátott termékek az Európai Unió összes tagállamában értékesíthetők.

Az európai szabványok mellett természetesen a vonatkozó és nem harmonizált nemzeti építési előírásokat is be kell tartani, amelyek megkövetelése mindig az adott ország hatáskörébe fog tartozni.

Tűzvizsgálat

A kapu állapota 130 perc után

Műszaki leírás

A Novoslide Industry tűz- és füstgátló tolókapukat magas funkcionalitás, vonzó kialakítás és innovatív részletek jellemzik. Számos beépítési szituációhoz alkalmazhatók, és harmonikusan illeszkednek az ipari és kereskedelmi épületek egyedi építészeti koncepcióihoz.

Minősítés

Minden kapuváltozat tűzgátló tulajdonságait EN 1634 vizsgálati szabvány szerint tesztelték és EN 16034, ill. EN 13241 termékszabványok szerint minősítették. Mindegyik 1-szárnyú kivitel rendelkezik Sa füstgátló minősítéssel (tömör zárás, 3-oldali tömítéssel) és C2-es tartós használhatósági, önzáródási teszttel (EN 12605 szerint, 10.000 nyitás-zárási ciklus).
A kapuk opcionálisan S₂₀₀ füstgátlással is rendelhetők. (Csak 1-szárnyú, tele kapulap, személybejáró ajtó nélkül)

Beépítés

A fal típusának, ill. a rögzítés módjának meg kell felelnie a minősítésben szereplő követelményeknek (lásd az egyes kaputípusok leírásánál). A padlónak a kapu környezetében nem éghető anyagból kell készülnie. (A1 építőanyag osztály)

Figyelem:
Ha a tolókapu parkolómezőjét a helyszínen elburkolják, a karbantartási munkák elvégzéséhez revíziós nyílásokat kell biztosítani.

Áthidaló típusok

Standard kivitel: fali szerelés normál áthidalóra, szükséges áthidaló magasság min. 250 mm
Egyedi kivitel: mennyezeti szerelés alacsony áthidalóval, szükséges áthidaló magasság min.150 mm
Egyedi kivitel: mennyezeti szerelés kifutó födémre, szükséges blendemagasság min. 150 mm (lásd prospektus 20. oldal)

Kapulap

Kétoldali, gépileg hengerelt, 0,75 mm vastag tüzihorganyzott finomlemez borítású kapulap tűzgátló szigeteléssel. A kapulap azonos magasságú egységpanelekből áll, melyek a fémburkolat összeragasztásával sima, egységes felületet képeznek. (A szállítás panelekre szétszerelt állapotban történik.)

Tömítés

3-oldalon körbefutó labirintus-tömítőprofil. A panelek között kiegészítő tömítés az S_a füstgátlási követelmények teljesítésére. Nincs szükség a panelillesztések külön tömítésére.

Vasalat

Zárt vezetősín-rendszer, panelenként egy-egy teherviselő görgővel, melyek a kapu csendes futását biztosítják. Hidraulikus véglengéscsillapítóval, horganyzott súlykamrás ellensúllyal, belső padlóvezetővel, rozsdamentes kézi- és kagylófogantyúval.

Folyamatos fékező

A zárási sebesség szabályozására. 0,08 és 0,3 m/mp között fokozatmentesen beállítható.

Egyedi kialakítások

Kirögzítő és kioldó rendszer

Folyamatosan nyitva tartott kapuk esetén:
Standard kirögzítő rendszer tartómágnessel, központi vezérlővel, integrált nyomógombos vészkapcsolóval, 4.000 mm kapuszélességig 2 db füstjelzővel, optikai és akusztikus riasztással.
Tűz esetén a rendszer kiold és a kapu automatikusan bezáródik. Egyéb esetben csak a nyomógomb megnyomásával záródik.

Figyelem:
Telepítés után az üzemben tartónak saját költségén kell megszerveznie a kirögzítő rendszer üzembehelyezését és annak további, időszakos, szakember által végzett ellenőrzését. Igény szerint külön szerződés keretében vállalkozunk termékeink karbantartására.

Személybejáró ajtó

A kapulapba 2 panel közé beépített személybejáró ajtó EI₂ 30, EI₂ 60, EI₂ 90, EI₂ 120 perces tűzgátlással, standard kivitelben S_a füstgátlással (3-oldali tömítéssel), opcionálisan S₂₀₀ füstgátlással, (4-oldalon körbefutó tömítéssel), mérete: 1.000 x 2.000 mm, standard kivitelben küszöb nélkül, min. kapumagasság: 2.300 mm, min. kapuszélesség: 2.500 mm.

Vasalat: 2 db 3-részes pánt, 1 db felső ajtócsukó DIN EN 1154 szerint, 1 db bevéső PZ váltózár, opcionálisan pánikfunkcióval, rozsdamentes, rövid címes kilincsgarnitúra

Elektromos hajtás

Különösen nagyméretű kapuk esetén, melyeknél a kézi mozgatás nagy erőkifejtést igényel, javasoljuk az elektromos működtetést. A nyitás egy külön kapunyitó nyomógomb megnyomásával, míg a zárás vagy a kirögzítő rendszer vésznyitó gombjának, vagy egy különálló kapuzáró gomb megnyomásával történik.

Figyelem:
Elektromos hajtású kapuk esetén a szükséges felülvizsgálatokat az üzembentartó költségére képzett szakemberrel kell végeztetni.

Kapulap felület

Standard kivitelben horganyzott, igény szerint alapozott, vagy választott RAL színre porszórva.

Kampós zár

Csukott állapotban tartott kapu bezárására rugós reteszelésű, PZ zárral, cilinderbetéttel. Állapotjelzővel is összeköthető.

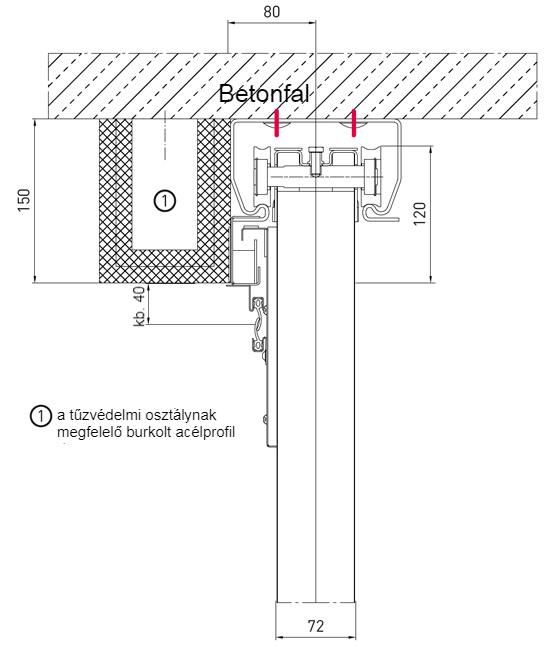

Kifutó födémre történő szerelés

Szükséges blendemagasság: 150 mm

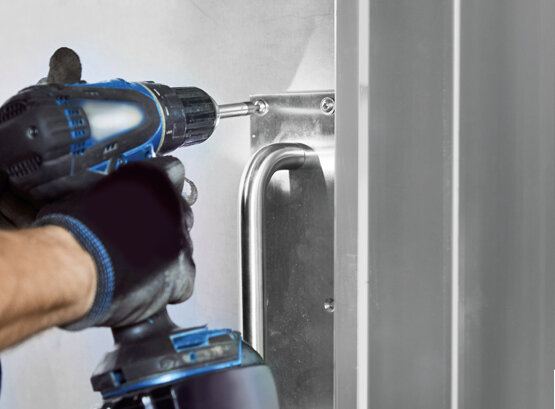

Egyszerű beszerelés

Előnyök pontokba szedve:

1. A Novoslide Industry tűzgátló tolókapuk különösen gyorsan szerelhetők össze.
2. A kifinomult műszaki megoldások jelentősen meggyorsítják a folyamatot.
3. A pontos részleteket megtalálja a szerelési útmutatóban.
4. A fentiek bizonyítékául tekintsen meg néhány kiemelt példát!

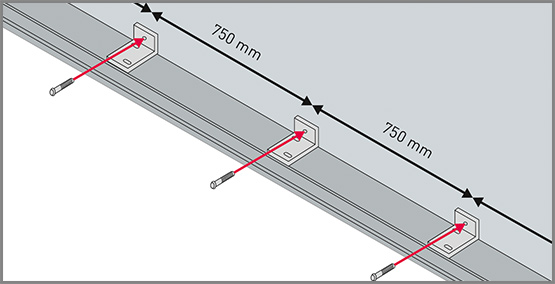

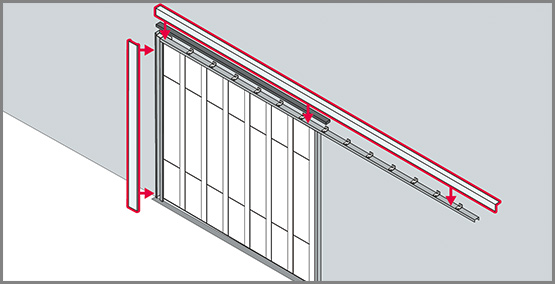

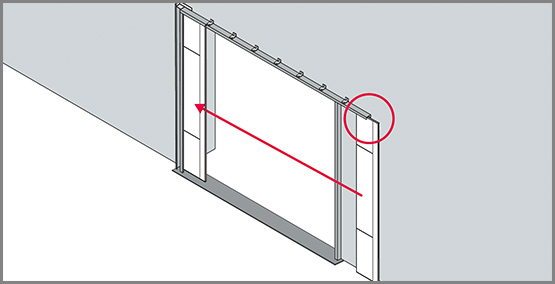

Egyszerű felszerelés az egy konzolos rögzítésnek köszönhetően, a zárási és nyitási területen egyaránt 750 mm-es megnövelt rögzítési távolsággal. Egyszerű tolerancia kiegyenlítés a konzolon és a vezetősínen lévő hosszú furatoknak köszönhetően.

Minden kapupanelre egy-egy görgő van rögzítve, így a sorbaállításuk rendkívül egyszerű.

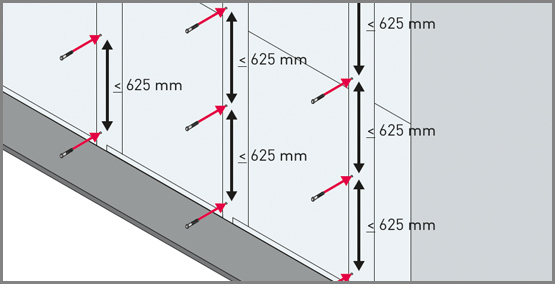

Az összes csavarozási pont gyárilag elő van lyukasztva.

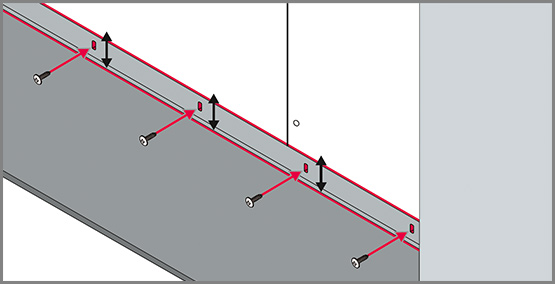

A magasságban állítható alsó lezáró profil segítségével a padló egyenetlenségei könnyen kiküszöbölhetők.

A vezetősín borítása egyszerűen csavarosan rögzíthető az ellensúly súlykamrájának borításával egy síkban.

A gyárilag előre összeszerelt komponensek messzemenően megkönnyítik a beépítést. A hőre habosodó tűzgátló intumex szalagok is már előre fel vannak ragasztva.

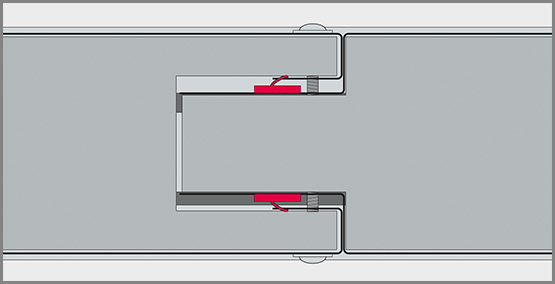

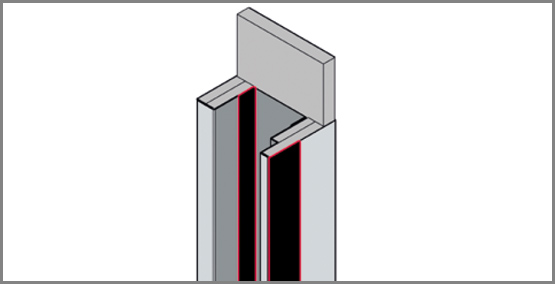

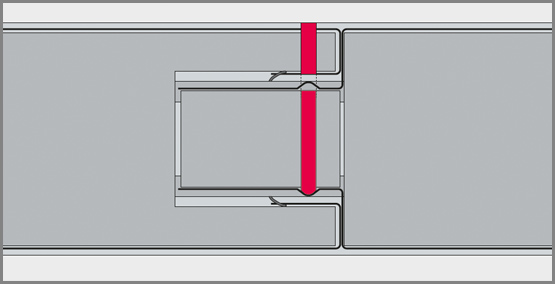

A panelek egymáshoz történő rögzítése csavarokkal történik a belső, nem látszó oldalon. (Csavarok távolsága: 500 mm)

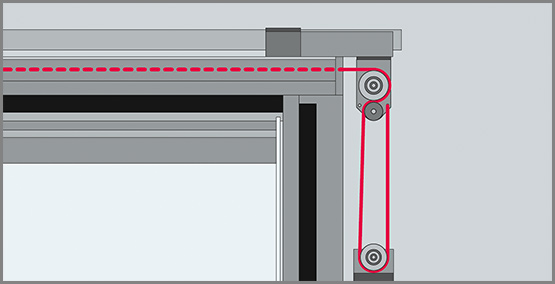

Könnyen összeszerelhető, egyszerű drótkötélvezetés az ellensúly mozgatására.

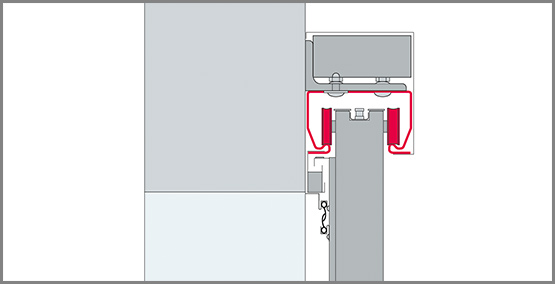

Speciális futógörgő-geometria, mely segítségével a fal- és az áthidaló egyenetlenségei könnyen kiküszöbölhetők.

S_a és S₂₀₀ füstgátló kivitelnél nincs szükség beépítéskor külön szilikonos tömítésre a panelek között, mivel a panelillesztések integrált tömítésekkel vannak ellátva. A kivételeket a műszaki adattábla tartalmazza.

Tervezési segédletek

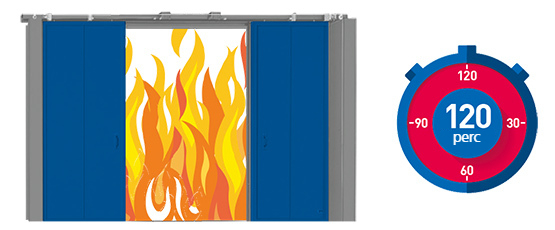

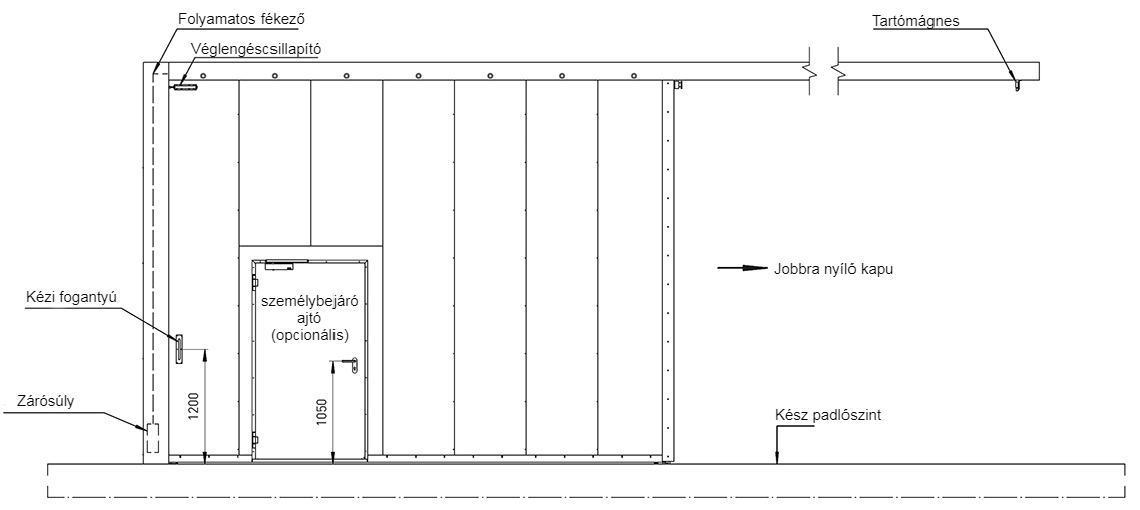

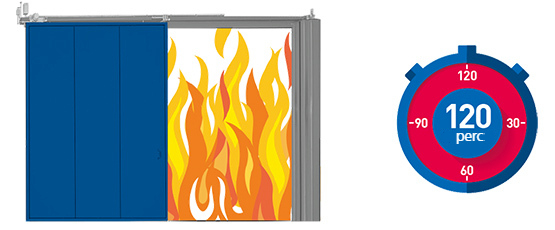

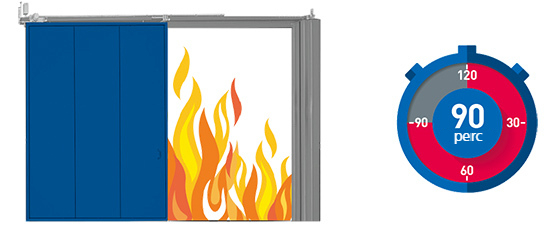

EI₂ 30/ EI₂ 60/ EI₂ 90/ EI₂ 120 – 1-szárnyú kivitel

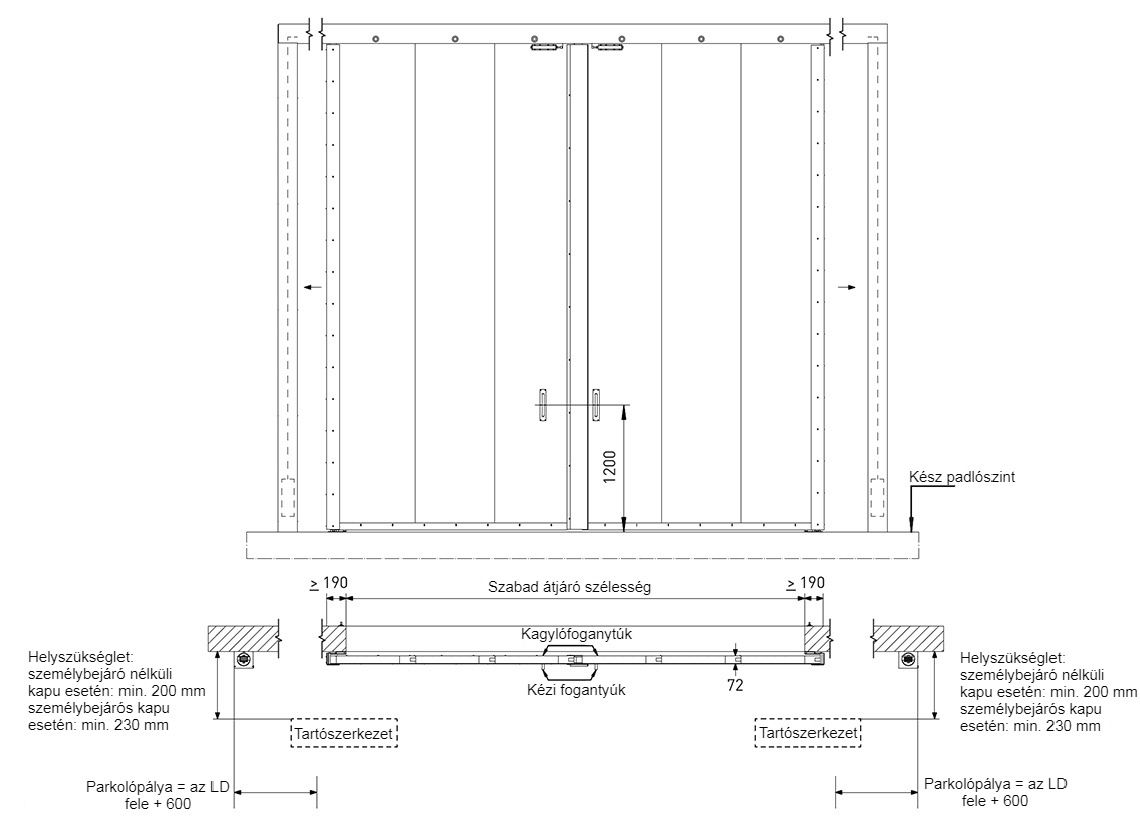

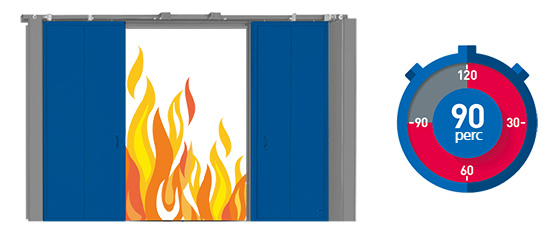

EI₂ 30/ EI₂ 60/ EI₂ 90/ EI₂ 120 – 2-szárnyú kivitel

Füstgátló kivitel

Rögzítési módok és helyigény

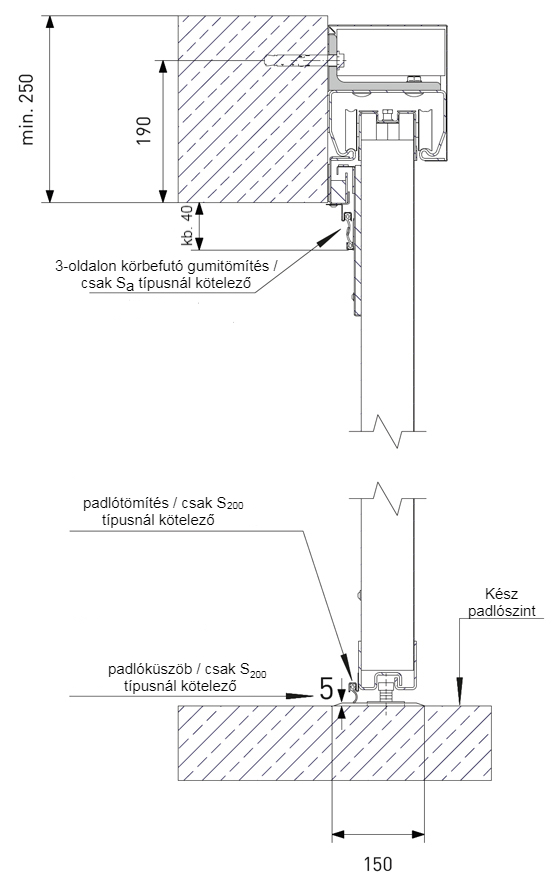

Fali szerelés normál áthidalóra
(standard kivitel)

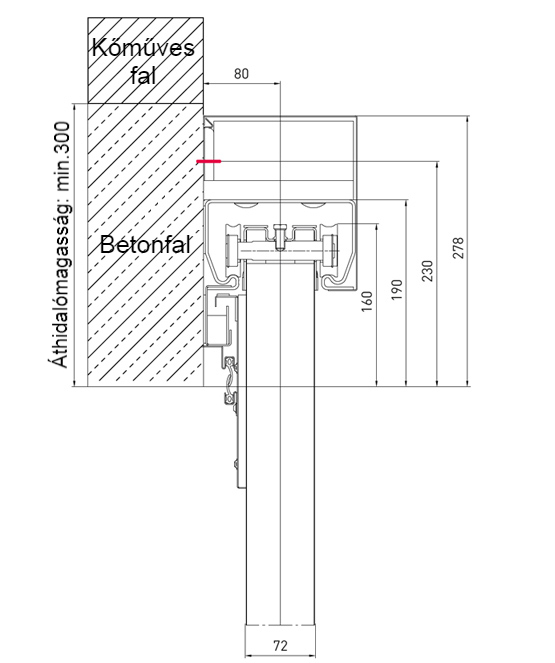

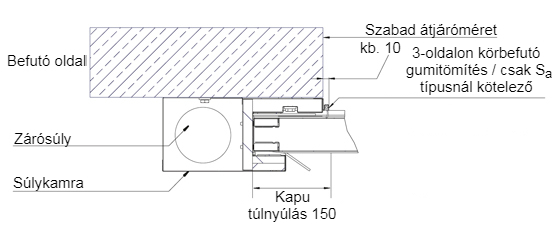

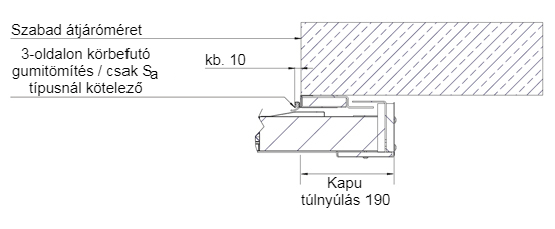

Fali szerelés áthidalóra rejtett füstgátló tömítéssel

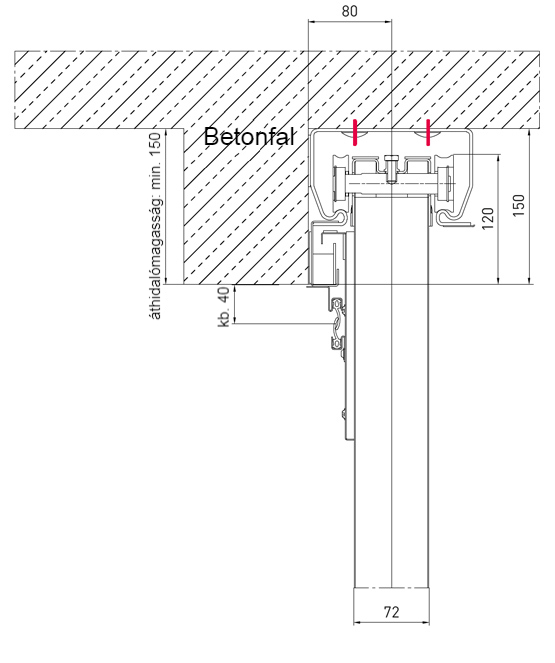

Mennyezeti szerelés meglévő, alacsony áthidalóval

Mennyezeti szerelés kifutó födémre blendével

Kaputípusok és nyitásirányok

Kaputípusok

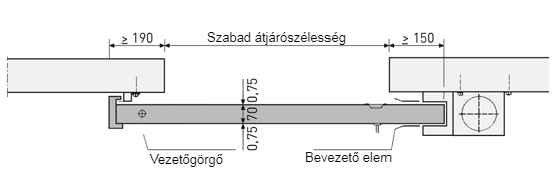

1-szárnyú

Minden méret mm-ben van megadva.

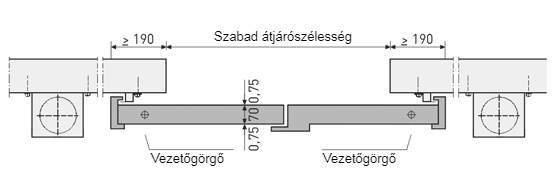

2-szárnyú

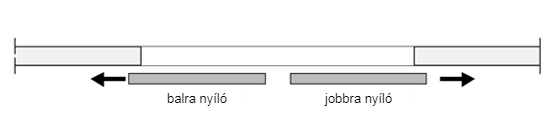

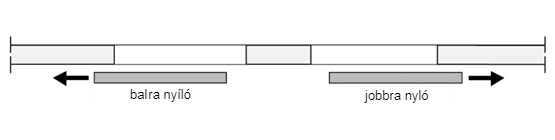

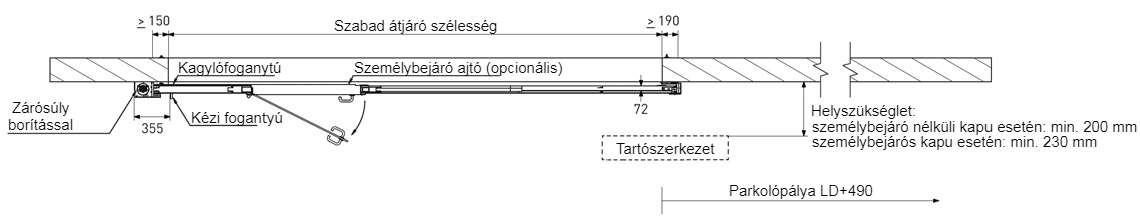

Nyitásirányok

1-szárnyú

Minden méret mm-ben van megadva.

2-szárnyú

Beépítési lehetőségek

Szükséges tűzgátló falak, ill. minimális falvastagságok
1-szárnyú kapuk

Kaputípus:	EI₂ 30 / EI₂ 60 / EI₂ 90
	Fali szerelés normál áthidalóra (vasbeton)	Mennyezeti szerelés kifutó födémre	Mennyezeti szerelés alacsony áthidalóval
	kapuméret	kapuméret	kapuméret
	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²
Faltípus:
kőműves fal DIN EN 1996-1-1 szerint nyomószilárdság > 12 vasbeton áthidaló	≥ 175*	≥ 175*	≥ 175*
betonfal DIN EN 1992-1-1 szerint szilárdság > C12/ C15	≥ 140	≥ 140	≥ 140
pórusbeton falazóblokk DIN EN 771-4 szerint nyomószilárdság 4 DIN V 4165-100 szerint vasbeton áthidaló a mozgás- és parkolómezőben	≥ 175*	≥ 175*	≥ 175*
vasalt pórusbeton lapok DIN EN 4166 min. térfogatsűrűség > 0,65 vagy szilárdság: P4.4, vasbeton áthidaló a mozgás- és parkolómezőben	≥ 175*	≥ 175*	≥ 175*

Kaputípus:	EI₂ 120
	Fali szerelés normál áthidalóra (vasbeton)		Mennyezeti szerelés kifutó födémre		Mennyezeti szerelés alacsony áthidalóval
	kapuméret	kapuméret	kapuméret	kapuméret	kapuméret	kapuméret
	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²
Faltípus:
kőműves fal DIN EN 1996-1-1 szerint nyomószilárdság > 12 vasbeton áthidaló	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
betonfal DIN EN 1992-1-1 szerint szilárdság > C12/ C15	≥ 140	≥ 200	≥ 140	≥ 200	≥ 140	≥ 200
pórusbeton falazóblokk DIN EN 771-4 szerint nyomószilárdság 4 DIN V 4165-100 szerint vasbeton áthidaló a mozgás- és parkolómezőben	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
vasalt pórusbeton lapok DIN EN 4166 min. térfogatsűrűség > 0,65 vagy szilárdság: P4.4, vasbeton áthidaló a mozgás- és parkolómezőben	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*

* Átmenő csavaros rögzítés. Minden méret mm-ben van megadva.
Figyelem: Pórusbeton fal esetén a mozgás- és parkolómezőben vasbeton áthidaló szükséges.

Szükséges tűzgátló falak, ill. minimális falvastagságok
2-szárnyú kapuk

Kaputípus:	EI₂ 30 / EI₂ 60 / EI₂ 90
	Fali szerelés normál áthidalóra (vasbeton)	Mennyezeti szerelés kifutó födémre	Mennyezeti szerelés alacsony áthidalóval
	kapuméret	kapuméret	kapuméret
	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 8.500 x 6.000 max. 50 m²
Faltípus:
kőműves fal DIN EN 1996-1-1 szerint nyomószilárdság > 12 vasbeton áthidaló	≥ 175*	≥ 175*	≥ 175*
betonfal DIN EN 1992-1-1 szerint szilárdság > C12/ C15	≥ 140	≥ 140	≥ 140
pórusbeton falazóblokk DIN EN 771-4 szerint nyomószilárdság 4 DIN V 4165-100 szerint vasbeton áthidaló a mozgás- és parkolómezőben	≥ 175*	≥ 175*	≥ 175*
vasalt pórusbeton lapok DIN EN 4166 min. térfogatsűrűség > 0,65 vagy szilárdság: P4.4, vasbeton áthidaló a mozgás- és parkolómezőben	≥ 175*	≥ 175*	≥ 175*

Kaputípus:	EI₂ 120
	Fali szerelés normál áthidalóra (vasbeton)		Mennyezeti szerelés kifutó födémre		Mennyezeti szerelés alacsony áthidalóval
	kapuméret	kapuméret	kapuméret	kapuméret	kapuméret	kapuméret
	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 max. 50 m²
Faltípus:
kőműves fal DIN EN 1996-1-1 szerint nyomószilárdság > 12 vasbeton áthidaló	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
betonfal DIN EN 1992-1-1 szerint szilárdság > C12/ C15	≥ 140	≥ 200	≥ 140	≥ 200	≥ 140	≥ 200
pórusbeton falazóblokk DIN EN 771-4 szerint nyomószilárdság 4 DIN V 4165-100 szerint vasbeton áthidaló a mozgás- és parkolómezőben	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
vasalt pórusbeton lapok DIN EN 4166 min. térfogatsűrűség > 0,65 vagy szilárdság: P4.4, vasbeton áthidaló a mozgás- és parkolómezőben	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*

* Átmenő csavaros rögzítés. Minden méret mm-ben van megadva.
Figyelem: Pórusbeton fal esetén a mozgás- és parkolómezőben vasbeton áthidaló szükséges.

Műszaki adatok

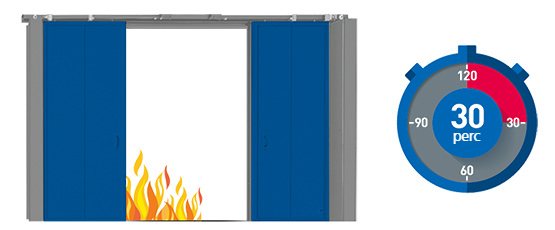

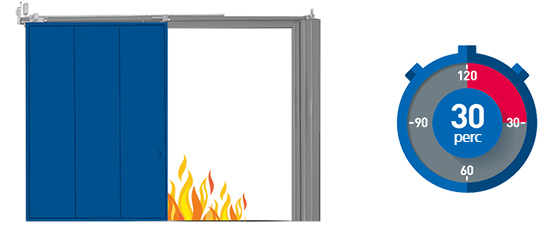

Novoslide Industry EI2 30 tűzgátló tolókapu

Novoslide Industry EI₂ 30 tűz- és füstgátló tolókapu

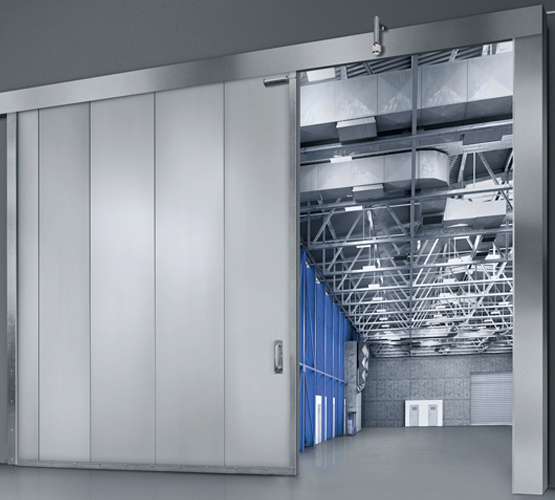

1-szárnyú kivitel

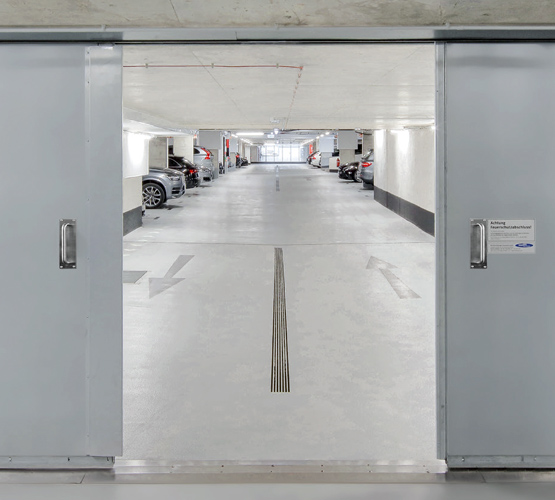

Novoslide Industry EI₂ 30 tűz- és füstgátló tolókapu
2-szárnyú kivitel

		EI ₂ 30 1-szárnyú	EI ₂ 30 2-szárnyú
Kapujellemzők
egyszárnyú		•	–
kétszárnyú		–	•
elemekből álló tele kapulap		•	•
horganyzott felület		•	•
minősítés		EN 1634-1 szerint vizsgálva, EN 16034 és EN 13241 szerint minősítve	bevizsgálás alatt

Kivitelek
füstgátló S_a (tele kapulap)		º 8.500 x 6.000 mm-ig • Németországban (8.500 x 6.000 mm-ig)	bevizsgálás alatt
füstgátló S₂₀₀ (tele kapulap)*		º max. 26,8 m-ig²	bevizsgálás alatt
folyamatos fékező		•	•
kirögzítő berendezés		º	º

Leírás
engedélyezett méretek		szabad nyílásméret a kész padlószinttől: 1.000 x 2.000 mm-től 8.500 x 6.000 mm-ig (max. 50 m²)	szabad nyílásméret a kész padlószinttől: 2.000 x 2.000 mm-től 8.500 x 6.000 mm-ig (max. 50 m²) bevizsgálás alatt!
kapulap vastagság: 72 mm, lemezvastagság: 0,75 mm, súly: kb. 54 kg/m²		•	•
a szabad nyílás szükséges fedése a kapulappal	oldalaknál	≥ 150 a záródási oldalon ≥ 190 a parkolómezőben	≥ 190 a parkolómezőben
	áthidalónál	≥ 120	≥ 120
	alacsony áthidalónál	≥ 120	≥ 120
nyitott kapu parkolómezője		(első súlykamra esetén) LD + 490	szárnyanként: LD/2 + 600
szükséges áthidaló magasság	fali szerelés normál áthidalóra	≥ 250	≥ 250
	mennyezeti szerelés alacsony áthidalóval	≥ 150	≥ 150
	mennyezeti szerelés kifutó födémre	≥ 150	≥ 150
a tartószerkezet faltól való távolsága a parkolómezőben	személybejáró ajtó nélkül	≥ 200	≥ 200
	személybejáró ajtóval	≥ 230	≥ 230
küszöb a mozgás- és parkolómezőben		Csak S₂₀₀ füstgátló kapuknál szükséges: Süllyesztett: A kapu beszerelése előtt padlóba süllyesztett küszöb a Novofermmel történt egyeztetés alapján lehetséges. Rászerelt: Rászerelt küszöb esetén a mozgó és parkoló mezőben a padlószint eltérésének megengedett tűréshatárait a DIN 18202 szabvány, 3-as táblázat, 4-es bekezdése tartalmazza. Választható: Sík, egyenes padló esetén a padlóküszöb elhagyható.	Csak S₂₀₀ füstgátló kapuknál szükséges: Süllyesztett: A kapu beszerelése előtt padlóba süllyesztett küszöb a Novofermmel történt egyeztetés alapján lehetséges. Rászerelt: Rászerelt küszöb esetén a mozgó és parkoló mezőben a padlószint eltérésének megengedett tűréshatárait a DIN 18202 szabvány, 3-as táblázat, 4-es bekezdése tartalmazza. Választható: Sík, egyenes padló esetén a padlóküszöb elhagyható.

Kiegészítők
személybejáró ajtó S_a ajtócsukóval		º	º
személybejáró ajtó S₂₀₀ ajtócsukóval		º max. 26,8 m-ig²	—
kampós zár		º	º
tompa oldalsó befutópanel		—	—
alacsony szemöldök		º	º
szerelés kifutó födémre		º	º
elektromos nyitás		º	º
üvegezés		—	—
szabadonfutó funkció		—	—
biztonsági fékrúd		—	—

Jelmagyarázat

Minden méret mm-ben van megadva. LD = szabad átjáróméret, OKF = kész padlószint, • = alapkivitel, º = opcionális, — = jelenleg nem rendelhető

Működtető eszközök és speciális felszerelések ajánlatkérésre.

Figyelem:

A felső vízszintes füstgátló tömítés kb. 40 mm-nyit belóg a szabad nyílásba. Kérjük vegyék figyelembe az eltérő áthidaló magasságot.

≥ 15,1 m2 méretű, ill. személybejárós S₂₀₀ kapuknál a panelillesztések 1-oldali tömítése szükséges.

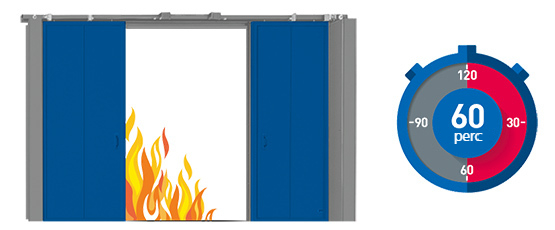

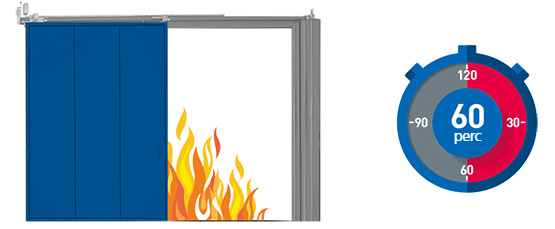

Novoslide Industry EI2 60 tűzgátló tolókapu

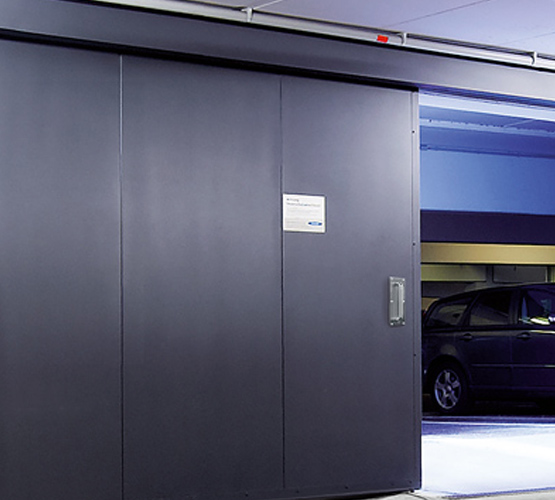

Novoslide Industry EI₂ 60 tűz-és füstgátló tolókapu
1-szárnyú kivitel

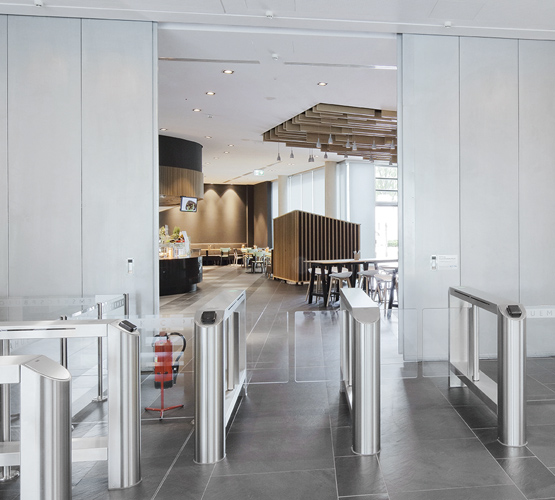

Novoslide Industry EI₂ 60 tűz-és füstgátló tolókapu
2-szárnyú kivitel

		EI ₂ 60 1-szárnyú	EI ₂ 60 2-szárnyú
Kapujellemzők
egyszárnyú		•	–
kétszárnyú		–	•
elemekből álló tele kapulap		•	•
horganyzott felület		•	•
minősítés		EN 1634-1 szerint vizsgálva, EN 16034 és EN 13241 szerint minősítve	bevizsgálás alatt

Kivitelek
füstgátló S_a (tele kapulap)		º 8.500 x 6.000 mm-ig • Németországban (8.500 x 6.000 mm-ig)	bevizsgálás alatt
füstgátló S₂₀₀ (tele kapulap)		º max. 26,8 m-ig²	bevizsgálás alatt
folyamatos fékező		•	•
kirögzítő berendezés		º	º

Leírás
engedélyezett méretek		szabad nyílásméret a kész padlószinttől: 1.000 x 2.000 mm-től 8.500 x 6.000 mm-ig (max. 50 m²)	szabad nyílásméret a kész padlószinttől: 2.000 x 2.000 mm-től 8.500 x 6.000 mm-ig (max. 50 m²) bevizsgálás alatt
kapulap vastagság: 72 mm, lemezvastagság: 0,75 mm, súly: kb. 54 kg/m²		•	•
a szabad nyílás szükséges fedése a kapulappal	oldalaknál	≥ 150 a záródási oldalon ≥ 190 a parkolómezőben	≥ 190 a parkolómezőben
	áthidalónál	≥ 120	≥ 120
	alacsony áthidalónál	≥ 120	≥ 120
nyitott kapu parkolómezője		(első súlykamra esetén) LD + 490	szárnyanként: LD/2 + 600
szükséges áthidaló magasság	fali szerelés normál áthidalóra	≥ 250	≥ 250
	mennyezeti szerelés alacsony áthidalóval	≥ 150	≥ 150
	mennyezeti szerelés kifutó födémre	≥ 150	≥ 150
a tartószerkezet faltól való távolsága a parkolómezőben	személybejáró ajtó nélkül	≥ 200	≥ 200
	személybejáró ajtóval	≥ 230	≥ 230
küszöb a mozgás- és parkolómezőben		Csak S₂₀₀ füstgátló kapuknál szükséges: Süllyesztett: A kapu beszerelése előtt padlóba süllyesztett küszöb a Novofermmel történt egyeztetés alapján lehetséges. Rászerelt: Rászerelt küszöb esetén a mozgó és parkoló mezőben a padlószint eltérésének megengedett tűréshatárait a DIN 18202 szabvány, 3-as táblázat, 4-es bekezdése tartalmazza. Választható: Sík, egyenes padló esetén a padlóküszöb elhagyható.	Csak S₂₀₀ füstgátló kapuknál szükséges: Süllyesztett: A kapu beszerelése előtt padlóba süllyesztett küszöb a Novofermmel történt egyeztetés alapján lehetséges. Rászerelt: Rászerelt küszöb esetén a mozgó és parkoló mezőben a padlószint eltérésének megengedett tűréshatárait a DIN 18202 szabvány, 3-as táblázat, 4-es bekezdése tartalmazza. Választható: Sík, egyenes padló esetén a padlóküszöb elhagyható.

Kiegészítők
személybejáró ajtó S_a ajtócsukóval		º	º
személybejáró ajtó S₂₀₀ ajtócsukóval		º max. 26,8 m-ig²	—
kampós zár		º	º
tompa oldalsó befutópanel		—	—
alacsony szemöldök		º	º
szerelés kifutó födémre		º	º
elektromos nyitás		º	º
üvegezés		—	—
szabadonfutó funkció		—	—
biztonsági fékrúd		—	—

Jelmagyarázat

Minden méret mm-ben van megadva. LD = szabad átjáróméret, OKF = kész padlószint, • = alapkivitel, º = opcionális, — = jelenleg nem rendelhető

Működtető eszközök és speciális felszerelések ajánlatkérésre.

Figyelem:

A felső vízszintes füstgátló tömítés kb. 40 mm-nyit belóg a szabad nyílásba. Kérjük vegyék figyelembe az eltérő áthidaló magasságot.

≥ 15,1 m2 méretű, ill. személybejárós S₂₀₀ kapuknál a panelillesztések 1-oldali tömítése szükséges.

Novoslide Industry EI2 90 tűzgátló tolókapu

Novoslide Industry EI₂ 90 tűz-és füstgátló tolókapu
1-szárnyú kivitel

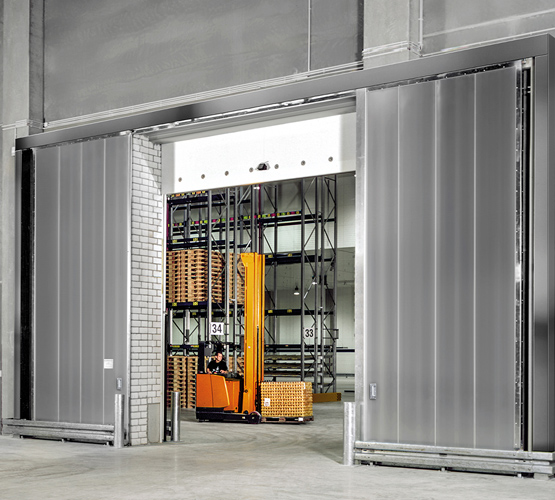

Novoslide Industry EI₂ 90 tűz-és füstgátló tolókapu
2-szárnyú kivitel

		EI ₂ 90 1-szárnyú	EI ₂ 90 2-szárnyú
Kapujellemzők
egyszárnyú		•	–
kétszárnyú		–	•
elemekből álló tele kapulap		•	•
horganyzott felület		•	•
minősítés		EN 1634-1 szerint vizsgálva, EN 16034 és EN 13241 szerint minősítve	bevizsgálás alatt

Kivitelek
füstgátló S_a (tele kapulap)		º 8.500 x 6.000 mm-ig • Németországban (8.500 x 6.000 mm-ig)	bevizsgálás alatt
füstgátló S₂₀₀ (tele kapulap)		º max. 26,8 m-ig²	bevizsgálás alatt
folyamatos fékező		•	•
kirögzítő berendezés		º	º

Leírás
engedélyezett méretek		szabad nyílásméret a kész padlószinttől: 1.000 x 2.000 mm-től 8.500 x 6.000 mm-ig (max. 50 m²)	szabad nyílásméret a kész padlószinttől: 2.000 x 2.000 mm-től 8.500 x 6.000 mm-ig (max. 50 m²) bevizsgálás alatt
kapulap vastagság: 72 mm, lemezvastagság: 0,75 mm, súly: kb. 54 kg/m²		•	•
a szabad nyílás szükséges fedése a kapulappal	oldalaknál	≥ 150 a záródási oldalon ≥ 190 a parkolómezőben	≥ 190 a parkolómezőben
	áthidalónál	≥ 120	≥ 120
	alacsony áthidalónál	≥ 120	≥ 120
nyitott kapu parkolómezője		(első súlykamra esetén) LD + 490	szárnyanként: LD/2 + 600
szükséges áthidaló magasság	fali szerelés normál áthidalóra	≥ 250	≥ 250
	mennyezeti szerelés alacsony áthidalóval	≥ 150	≥ 150
	mennyezeti szerelés kifutó födémre	≥ 150	≥ 150
a tartószerkezet faltól való távolsága a parkolómezőben	személybejáró ajtó nélkül	≥ 200	≥ 200
	személybejáró ajtóval	≥ 230	≥ 230
küszöb a mozgás- és parkolómezőben		Csak S₂₀₀ füstgátló kapuknál szükséges: Süllyesztett: A kapu beszerelése előtt padlóba süllyesztett küszöb a Novofermmel történt egyeztetés alapján lehetséges. Rászerelt: Rászerelt küszöb esetén a mozgó és parkoló mezőben a padlószint eltérésének megengedett tűréshatárait a DIN 18202 szabvány, 3-as táblázat, 4-es bekezdése tartalmazza. Választható: Sík, egyenes padló esetén a padlóküszöb elhagyható.	Csak S₂₀₀ füstgátló kapuknál szükséges: Süllyesztett: A kapu beszerelése előtt padlóba süllyesztett küszöb a Novofermmel történt egyeztetés alapján lehetséges. Rászerelt: Rászerelt küszöb esetén a mozgó és parkoló mezőben a padlószint eltérésének megengedett tűréshatárait a DIN 18202 szabvány, 3-as táblázat, 4-es bekezdése tartalmazza. Választható: Sík, egyenes padló esetén a padlóküszöb elhagyható.

Kiegészítők
személybejáró ajtó S_a ajtócsukóval		º	º
személybejáró ajtó S₂₀₀ ajtócsukóval		º max. 26,8 m-ig²	—
kampós zár		º	º
tompa oldalsó befutópanel		—	—
alacsony szemöldök		º	º
szerelés kifutó födémre		º	º
elektromos nyitás		º	º
üvegezés		—	—
szabadonfutó funkció		—	—
biztonsági fékrúd		—	—

Jelmagyarázat

Minden méret mm-ben van megadva. LD = szabad átjáróméret, OKF = kész padlószint, • = alapkivitel, º = opcionális, — = jelenleg nem rendelhető

Működtető eszközök és speciális felszerelések ajánlatkérésre.

Figyelem:

A felső vízszintes füstgátló tömítés kb. 40 mm-nyit belóg a szabad nyílásba. Kérjük vegyék figyelembe az eltérő áthidaló magasságot.

≥ 15,1 m2 méretű, ill. személybejárós S₂₀₀ kapuknál a panelillesztések 1-oldali tömítése szükséges.

Novoslide Industry EI2 120 tűzgátló tolókapu

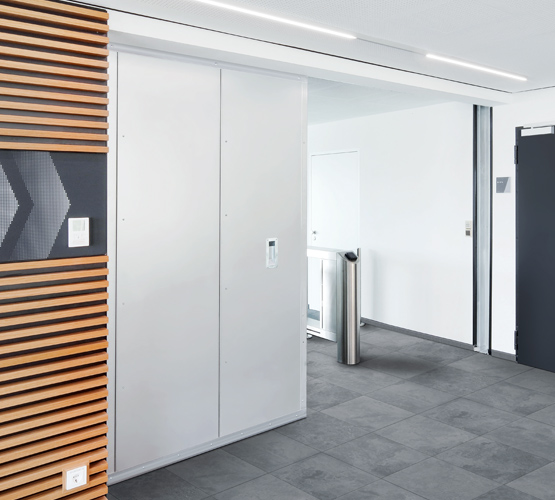

Novoslide Industry EI₂ 120 tűz-és füstgátló tolókapu
1-szárnyú kivitel

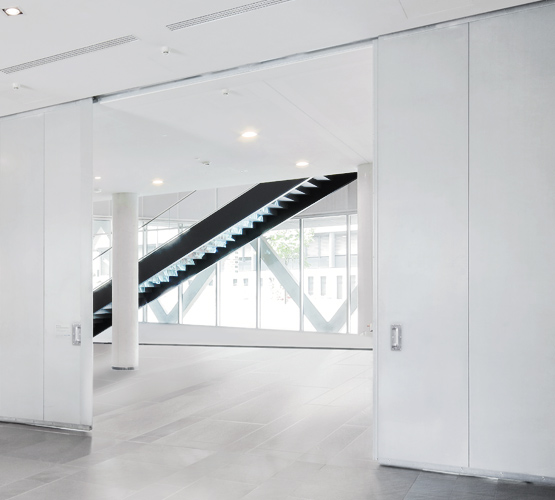

Novoslide Industry EI₂ 120 tűz-és füstgátló tolókapu
2-szárnyú kivitel

		EI ₂ 120 1-szárnyú	EI ₂ 120 2-szárnyú
Kapujellemzők
egyszárnyú		•	–
kétszárnyú		–	•
elemekből álló tele kapulap		•	•
horganyzott felület		•	•
minősítés		EN 1634-1 szerint vizsgálva, EN 16034 és EN 13241 szerint minősítve	bevizsgálás alatt

Kivitelek
füstgátló S_a (tele kapulap)		º 8.500 x 6.000 mm-ig • Németországban (8.500 x 6.000 mm-ig)	bevizsgálás alatt
füstgátló S₂₀₀ (tele kapulap)		º max. 26,8 m-ig²	bevizsgálás alatt
folyamatos fékező		•	•
kirögzítő berendezés		º	º

Leírás
engedélyezett méretek		szabad nyílásméret a kész padlószinttől: 1.000 x 2.000 mm-től 8.500 x 6.000 mm-ig (max. 50 m²)	szabad nyílásméret a kész padlószinttől: 2.000 x 2.000 mm-től 8.500 x 6.000 mm-ig (max. 50 m²) bevizsgálás alatt
kapulap vastagság: 72 mm, lemezvastagság: 0,75 mm, súly: kb. 54 kg/m²		•	•
a szabad nyílás szükséges fedése a kapulappal	oldalaknál	≥ 150 a záródási oldalon ≥ 190 a parkolómezőben	≥ 190 a parkolómezőben
	áthidalónál	≥ 120	≥ 120
	alacsony áthidalónál	≥ 120	≥ 120
nyitott kapu parkolómezője		(első súlykamra esetén) LD + 490	szárnyanként: LD/2 + 600
szükséges áthidaló magasság	fali szerelés normál áthidalóra	≥ 250	≥ 250
	mennyezeti szerelés alacsony áthidalóval	≥ 150	≥ 150
	mennyezeti szerelés kifutó födémre	≥ 150	≥ 150
a tartószerkezet faltól való távolsága a parkolómezőben	személybejáró ajtó nélkül	≥ 200	≥ 200
	személybejáró ajtóval	≥ 230	≥ 230
küszöb a mozgás- és parkolómezőben		Csak S₂₀₀ füstgátló kapuknál szükséges: Süllyesztett: A kapu beszerelése előtt padlóba süllyesztett küszöb a Novofermmel történt egyeztetés alapján lehetséges. Rászerelt: Rászerelt küszöb esetén a mozgó és parkoló mezőben a padlószint eltérésének megengedett tűréshatárait a DIN 18202 szabvány, 3-as táblázat, 4-es bekezdése tartalmazza. Választható: Sík, egyenes padló esetén a padlóküszöb elhagyható.	Csak S₂₀₀ füstgátló kapuknál szükséges: Süllyesztett: A kapu beszerelése előtt padlóba süllyesztett küszöb a Novofermmel történt egyeztetés alapján lehetséges. Rászerelt: Rászerelt küszöb esetén a mozgó és parkoló mezőben a padlószint eltérésének megengedett tűréshatárait a DIN 18202 szabvány, 3-as táblázat, 4-es bekezdése tartalmazza. Választható: Sík, egyenes padló esetén a padlóküszöb elhagyható.

Kiegészítők
személybejáró ajtó S_a ajtócsukóval		º	º
személybejáró ajtó S₂₀₀ ajtócsukóval		º max. 26,8 m-ig²	—
kampós zár		º	º
tompa oldalsó befutópanel		—	—
alacsony szemöldök		º	º
szerelés kifutó födémre		º	º
elektromos nyitás		º	º
üvegezés		—	—
szabadonfutó funkció		—	—
biztonsági fékrúd		—	—
