Novoporta Plano (falc nélküli) többcélú ipari acél ajtóelem

A NovoPorta Plano többcélú acél ajtóelemek síkban záródó, elegáns falc nélküli kialakításukkal bel- és kültéri használatra egyaránt alkalmasak.

Előnyök pontokba szedve:

1. Egy- és kétszárnyú többcélú acél ajtóelem bel- és kültéri használatra
2. Kültéri kivitelben EN 14351-1 szerint minősítve CE-jelöléssel
3. Síkban záródó, 64 mm vastag falc nélküli ajtólapok
4. Acéllemez vastagsága: 1,0 mm
5. Kiváló minőségű, hőszigetelő kőzetgyapot betét
6. Ajtólap és tok: horganyzott, alapozott, RAL 9016 fehér színre porszórt

Novoferm multifunkciós acél ajtóelemek

A multifunkciós acél ajtóelemek előnyeit és felhasználási lehetőségeit a mellékelt videóban foglaltuk össze.

Termékeinkről további videókat a Novoferm YouTube-csatornán talál:

https://www.youtube.com/NovofermVideos

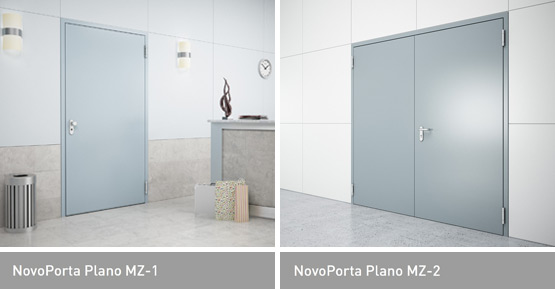

NovoPorta Plano MZ-1 / MZ-2 döntő részletek

Vasalat:
2 db 3-részes 3D-ben állítható konstrukciós pánt szárnyanként (≥ 2.500 mm BRM-magasságtól: 3 db), standard kivitelben RAL 9016 fehér színre porszórva, opcionálisan rozsdamentes felülettel; 2 db kiemelésgátló biztonsági csap szárnyanként; biztonsági PZ-váltózár rozsdamentes zárelőlappal, fekete műanyag rozettás kilinccsel, cilinderbetét nélkül, (szükséges cilinderbetét: 90 mm (45/45)

Kétszárnyú ajtók:
Síkban záródó ajtószárnyak, ajtólapba integrált középső ütközőrésszel, gumitömítéssel, állószárny alsó-felső letűzőzárral. Tok: 2 mm vastag standard saroktok 3-oldalon körbefutó gumitömítéssel , toktükör: 50 mm, opcionálisan válaszfaltok, utólag szerelhető tok, profilszám: 2240B, ellentok vagy blokktok

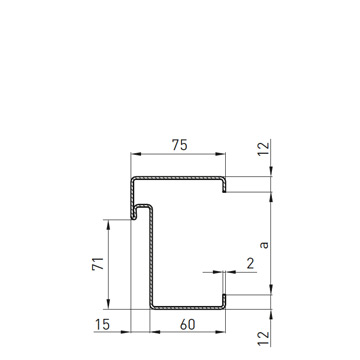

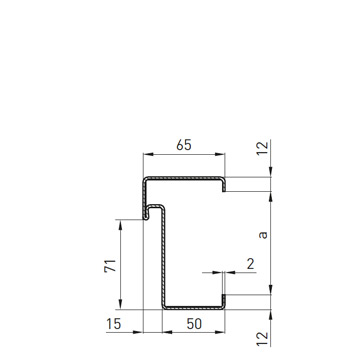

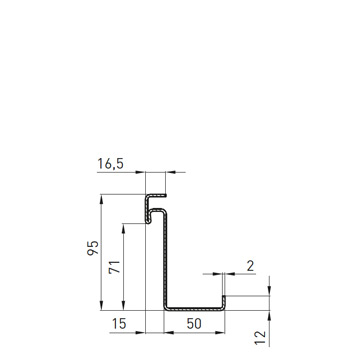

Tok:
Standard kivitelben: saroktok 3-oldalon körbefutó gumitömítéssel, lemezvastagság: 2,0 mm, tükörszélesség: 50 mm, opcionálisan válaszfaltok, utólag szerelhető tok, profilszám: 2240B, ellentok vagy blokktok

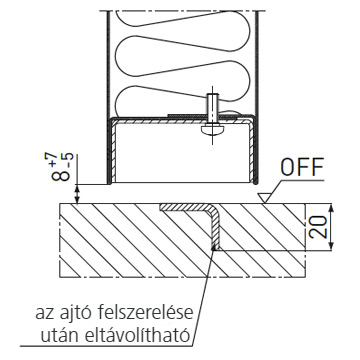

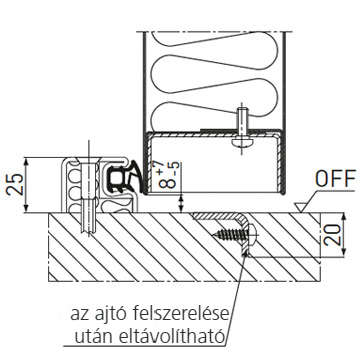

Küszöb:
Standard kivitelben: egyenes, A típus, választható: B3, 4-oldalon körbefutó kerettel; C2 alsó ütközővel; RS1 süllyedőküszöbbel; RS1 dupla süllyedőküszöbbel; RS2 íves profil ráfutóküszöbbel

Felület:
Ajtólap és tok standard kivitelben: horganyzott, alapozott RAL 9016 fehér színben
Opcionális felület: ajtólap, tok és pántok designfólia bevonattal

Függőleges metszet

Vízszintes metszet 1-szárnyú ajtó

Függőleges metszet üveges felülvilágítóval

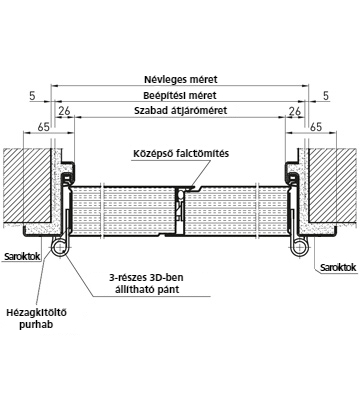

Vízszintes metszet 2-szárnyú ajtó

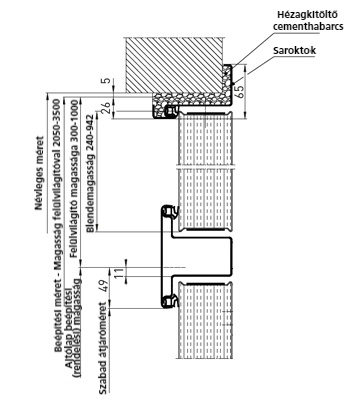

Függőleges metszet tömör felülvilágító blendével

További kivitelek:

Felülvilágító tömör blende / üveg
Hőszigetelt üvegezés standard és egyedi üvegkivágásokkal
Füstgátlás RS1 süllyedőküszöbbel vagy RS2 ráfutóküszöbbel és NFGS 55 felső ajtócsukóval, (2-szárnyú ajtóknál Dorma TS 93 GSR vagy Geze TS 5000 ISM ajtócsukóval és integrált csukássorrend-szabályzóval, állószárnyon alsó-felső reteszeléssel)
Hanggátlás (felülvilágítós kivitel nem lehetséges) – EN ISO 140-3 szerint vizsgálva, EN ISO 717-1 szerint osztályozva, (Laborérték tele ajtólap esetén RS1 süllyedőküszöbbel: 1-szárnyú: 35 dB RW,P, 2-szárnyú: 33 dB RW,P)
Biztonsági kivitel RC2 (WK2) – EN 1627 szerint – tele ajtólap, egyszárnyú: BRM 1375 x 2750 mm-ig, kétszárnyú: 2500 x 2500 mm-ig

Felületek

Igényes, attraktív megjelenés

A teljesség igénye nélkül: hotelekbe, előcsarnokokba, társalgókba...

A NovoPorta Plano ajtók formanyelve következetesen egyszerű: a modern építészeti elvárásokat első osztályú technikai megoldásokkal kiszolgálni számos területen, pl. közintézményekben, irodaházakban, egészségügyi, szállodai, éttermi környezetben, új épületekben vagy akár felújítások során.

A NovoPorta Plano ajtók egy- és kétszárnyú változatban, 2500 x 2500 mm-ig egyedi méretekben rendelhetők. A modern ajtókkal szemben azonban nemcsak a műszaki tudásukat és biztonságos működésüket tekintve magasak az elvárások, a változatos kialakítási lehetőségek ugyanolyan hangsúlyosak, így felületek, színek és felszereltségi lehetőségek széles választéka áll rendelkezésre.

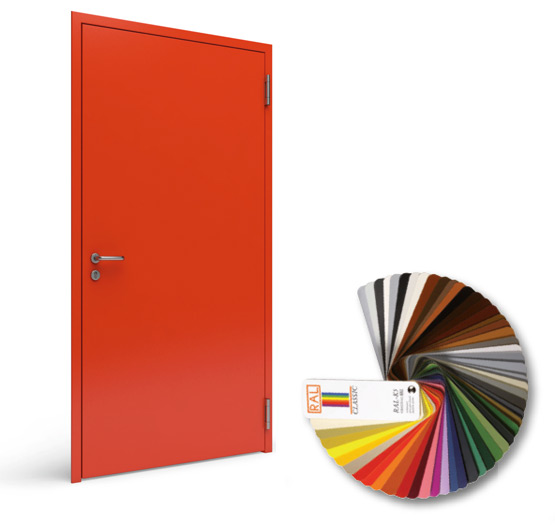

Színek határok nélkül

A NovoPorta Plano nem szab határokat, sőt, új, kreatív lehetőségeket nyit meg. A tiszta fehér színre porszórt alapkivitel ugyanolyan népszerűségnek örvend, mint a RAL, DB és NCS színek széles választéka, a 7 fautánzatú dekorfóliával kiegészítve.

...és mivel egy ajtónak két oldala van, akár két különböző színben is megrendelheti!

Éljen a sokszínűség!

Külső, mely kitűnik vagy épp belesimul

Ha egy sima, festett felület nem nyújt elég egyediséget, választhatunk a számtalan design-fólia mintázatból is. De még ezzel sem merült ki a választék: tervezze meg Ön az ajtója arculatát és mi kivitelezzük! Így válik igazán egyedivé a NovoPorta Plano ajtó.

Minden fólia színtartó és kellően vastag ahhoz, hogy hatékonyan ellenálljon a mindennapi igénybevételnek. Fényes és matt felülettel rendelhetők.

01-3004-M (H)

07-8001-M (H)

12-8023-M (H)

03-8001-H

01-9016-M (H)

08-9016-M (H)

13-9016-M (H)

03-8012-H

02-9005-M (H)

09-3004-M (H)

14-9016-M (H)

06-8001-H

04-8001-M (H)

10-8001-M (H)

15-9016-M (H)

06-8007-H

04-8007-M (H)

10-8004-M (H)

16-1037-M (H)

Egyedi tervezésű mintázatok
is rendelhetők.
Keressen bennünket!

05-9016-M (H)

11-9016-M (H)

17-9016-M (H)

Minden környezethez megtaláljuk a megfelelő külsőt:
Számos matt (M) vagy magas fényű (H) designfóliából választhat.

Üvegezések

Az üveg és az azt tartó keret kiválasztása nagyban befolyásolja az ajtó megjelenését, ugyanakkor az egyre nagyobb súllyal bíró energiahatékonysági szempontokat is figyelembe kell venni. A NovoPorta Premio és Plano üvegezett tűzgátló ajtókat F30 / F60 /F90-es tűzgátló üveggel szállítjuk. A nyílászáró gyártók között egyedüliként az MZ többcélú ajtókat kiváló, 1,1 - 1,3 W/(m²K) hőátbocsátási tényezővel rendelkező hőszigetelt üveggel kínáljuk.

A NovoPorta Premio és NovoPorta Plano ajtók az alábbi üvegtípusokkal rendelhetők:
Standard és egyedi formájú üvegkivágások, alacsony hőátbocsástási tényezővel EN ISO 10077-1 szerint, edzett vagy ragasztott (ESG/VSG) biztonsági üvegezéssel is.
Üvegtípusok: Mastercarré, Masterligne vagy tejüveg.

Üvegtípusok NovoPorta Plano és Premio MZ-ajtókhoz	MZ-1 egyszárnyú	MZ-2 kétszárnyú
ISO 24 mm-es float-víztiszta (standard üveg)	•	•
ISO VSG/VSG 24 mm-es üveg (standard üveg)	•	•
ISO VSG/VSG 24 mm-es üveg matt fóliával (standard üveg)	•	•
ISO 24 mm-es fehér float-ornament üveg / Mastercarré	•	•
ISO 24 mm-es fehér float-ornament üveg/ Masterligne	•	•
ISO ESG/ESG 24 mm-es üveg	•	•
További 24 mm vastag ISO hőszigetelt üvegek ajánlatkérésre!	•	•
Üvegkivágás ISO 24 mm-es üveghez, de üveg nélkül	•	•
Üvegtípusok NovoPorta Plano és Premio tűzgátló ajtókhoz	Ei30/60/90 egyszárnyú	Ei30/60/90 kétszárnyú
F30 20 mm-es float-víztiszta (standard üveg)	•	•
F60 27 mm-es float-víztiszta (standard üveg)	•	•
F90 40 mm-es float-víztiszta (standard üveg)	•	•

Üvegezett kivitelnél a megerősített oldal standard kivitelben a pántoldalon található.

Választható ornament üvegtípusok

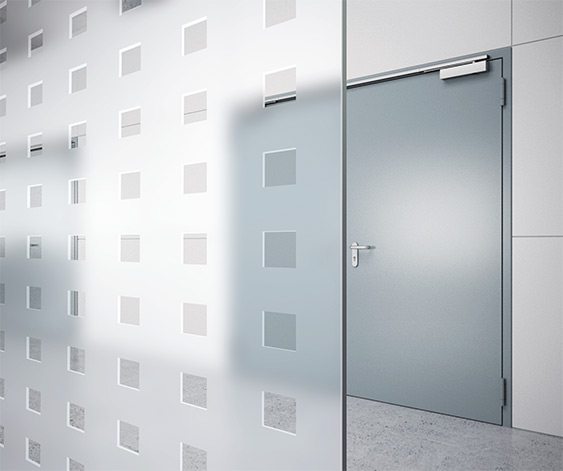

Mastercarré

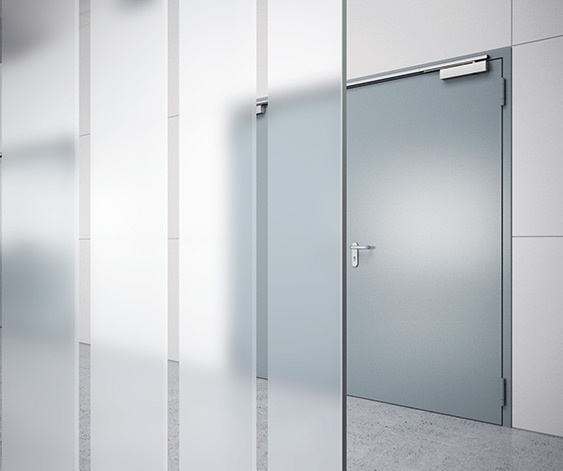

Masterligne

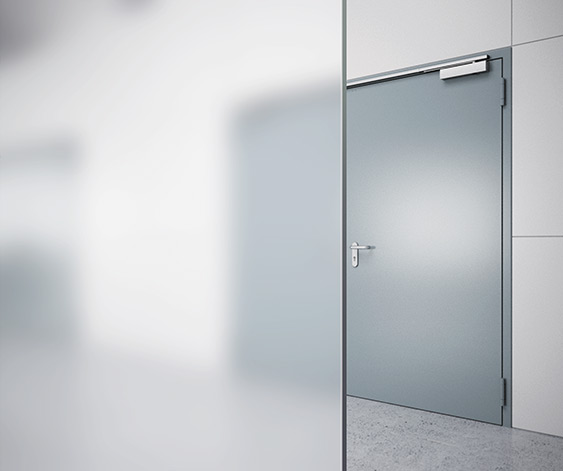

Mattfólia (tejüveg)

Biztonsági, ütésálló üveg

RC2-es betörésvédelmi kategóriával rendelkező üvegkivágásos ajtóknál a biztonsági, ütésálló üveg alapfelszereltség. Opcionálisan minden NovoPorta Premio és Plano tűzgátló ajtó P4A kategóriájú, speciális, ütésálló tűzgátló üveggel is rendelhető.

Biztonsági kivitel esetén az üvegezőkeret lecsavarás és kiemelés ellen védett kialakítással készül.

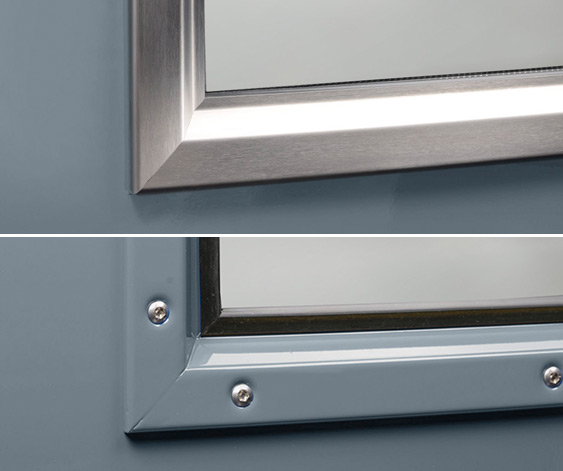

Üvegezőkeretek és takaróprofilok

Standard üvegezőkeretek és elegáns takaróprofilok

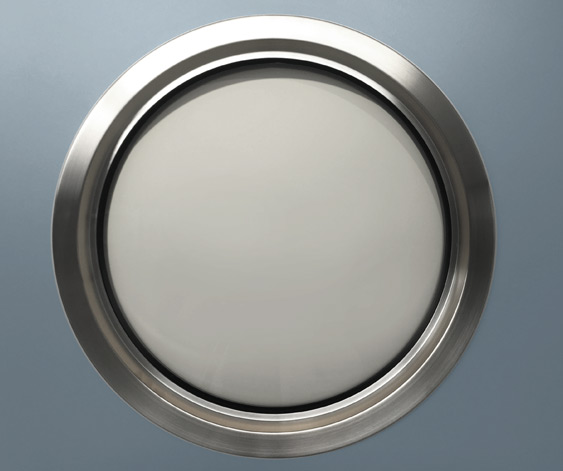

Elegáns, rozsdamentes takaróprofilok

Akár klasszikus szögletes, akár kör alakú üvegezés:
a minőségi rozsdamentes takaróprofilok kiemelik a Plano ajtók eleganciáját. A takaróprofilokat egyszerűen csak a standard üvegezőkeretekre kell rögzíteni.

Anyaga: rozsdamentes acél
rendelhető szögletes és kör alakú üvegezésekhez

Festett acél üvegezőkeretek

A NovoPorta Plano ajtókhoz szállított acél üvegezőkeretek az ajtó színére festhetők, mely szintén hozzájárul a nyílászáró harmonikus megjelenéséhez és az épület egységes arculatához. A keretek mindig azonos szélességűek, függetlenül attól, hogy tűzgátló vagy MZ-többcélú ajtóba kerülnek beépítésre.

Anyaga: acél / rozsdamentes acél

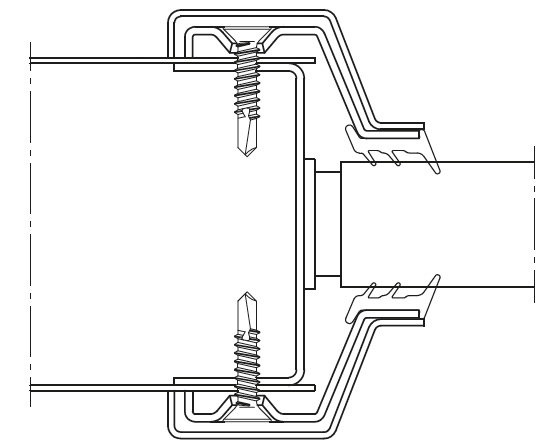

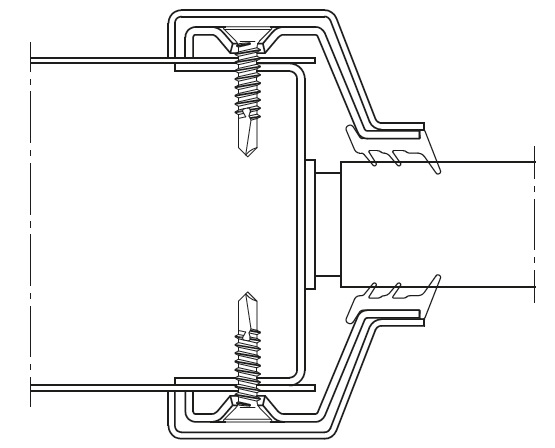

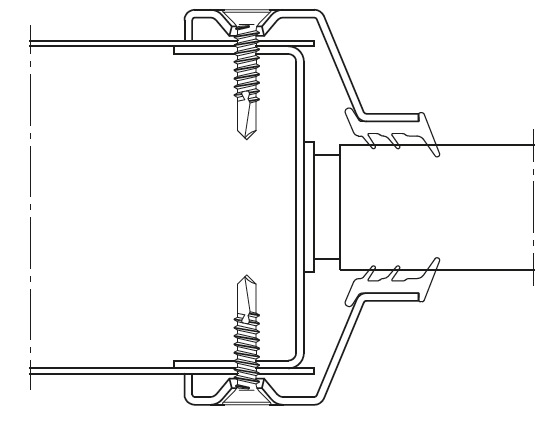

Üvegezőprofilok

NovoPorta Plano EI₂ 30-1 és EI₂ 30-2^{1) 2)}

Rendelhető üvegezés: F30 üveg beltéri felhasználásra

Üvegezőkeretek acélból

Standard és egyedi szögletes és körüveg kivágásokhoz

Üvegezőkeretek rozsdamentes
takaróprofillal
Standard és egyedi szögletes és körüveg kivágásokhoz

NovoPorta Plano MZ-1 és MZ-2²⁾

Rendelhető üvegezés:
Kizárólag ISO hőszigetelt üveg

Üvegezőkeretek acélból

Standard és egyedi szögletes és körüveg kivágásokhoz

Üvegezőkeretek rozsdamentes
takaróprofillal
Standard és egyedi szögletes és körüveg kivágásokhoz

¹) Üvegezés csak beltéri felhasználás esetén. UV-sugárzás, direkt napsütés, halogén fény ellen védendő.
Az üveg csak –20-tól +45 °C-ig használható.
²) A standard acél üvegező keretek mindkét oldalon látszó csavarozással vannak rögzítve.
MZ-többcélú ajtók esetén a külső, (támadási) oldalon megerősített biztosítással.

Szerelés

A NovoPorta Plano ajtók beszerelésekor gyors, egyszerű és tiszta szerelési és hézagkitöltési módok közül választhat.

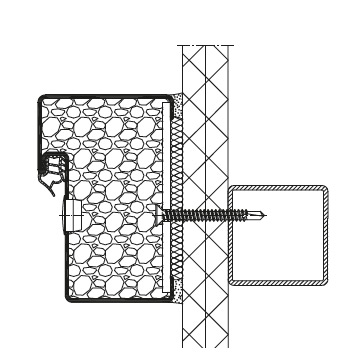

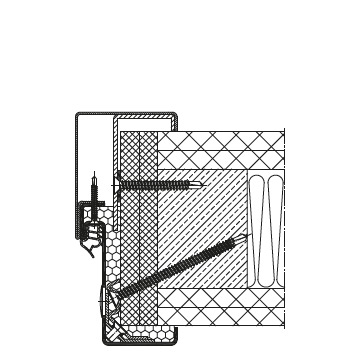

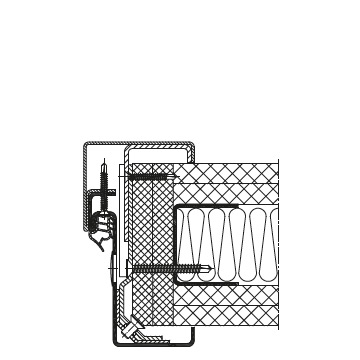

Speciális szárazépítészeti megoldások / házagkitöltések

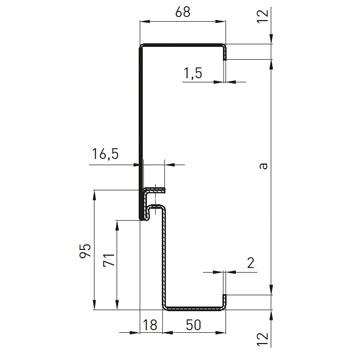

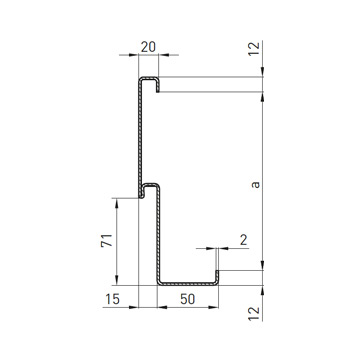

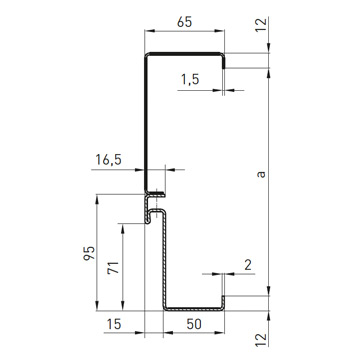

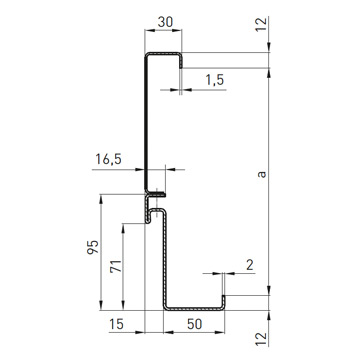

NovoPorta Plano 2240B típusú kétrészes tokkal

Az F60-A / F60-B típusú szerelt válaszfalak gyorsan, tisztán és rugalmasan szerelhető tűzvédelmi megoldásoknak számítanak. A NovoPorta Plano Ei30 ajtóelemek speciális kialakításuknak köszönhetően gipszkarton falakba is egyszerűen beépíthetők. Az ajtóelem részei: NovoPorta Plano falc nélküli acél ajtólap és 2240B típusú kétrészes acéltok.

A beépítést rendkívül megkönnyíti az engedélyezett Novoferm tűzgátló pisztolyhabbal vagy a kőzetgyapottal* történő hézagkitöltési eljárás. A minősítő engedély szerint elegendő csak a saroktok mögötti hézagot kitölteni, míg a speciális 2240B ellentok szabadon maradhat.

A teljes rendszer EN 1634 szabvány szerint került bevizsgálásra, DIN 4102 szabvány szerint engedélyezésre, és teljesíti a jövőben életbe lépő európai EN 16034 számú termékszabvány előírásait is.

* Testsűrűség: ≥ 40 kg/m³, Olvadáspont: > 1.000 °C, Építőanyag osztály: A1

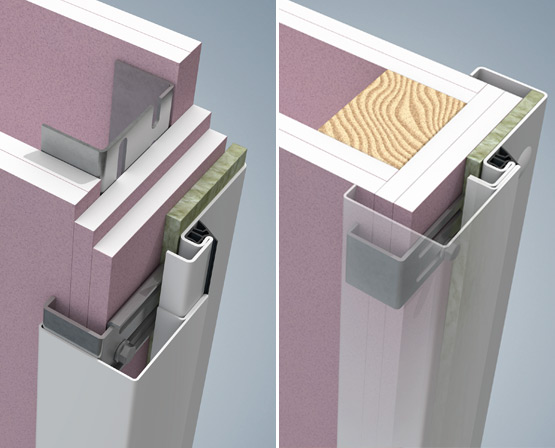

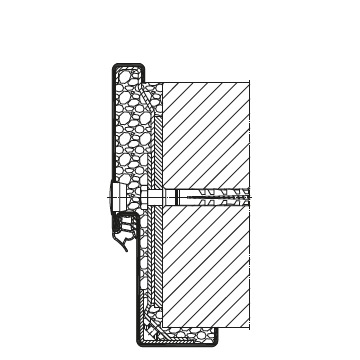

Tok hézagkitöltések

Hézagkitöltés kereskedelemben kapható kőzetgyapottal

Testsűrűség: ≥ 40 kg/m³, Olvadáspont: > 1.000 °C, Építőanyag osztály: A1
A kőzetgyapot szakkereskedésben könnyen beszerezhető
Gazdaságos, felhasználóbarát, könnyen szállítható, tisztán és gyorsan használható
Időtakarékos, mivel csak a saroktok mögötti részt kell vele kitölteni, az ellentok rész üresen maradhat
EN 1634 szabvány szerint bevizsgált

Hézagkitöltés tűzgátló purhabbal

Csak Novoferm 1K-tűzgátló pisztolyhab használható
Az ajtók csukódásakor jelentősen csökkenti a zajkibocsátást
Gazdaságos, felhasználóbarát, könnyen szállítható, tisztán és gyorsan használható
Időtakarékos, mivel csak a saroktok mögötti részt kell vele kitölteni, az ellentok rész üresen maradhat (A kifolyt habot az ellentok eltakarja, így nem kell levágni)
Gazdaságos, egy flakon kb. 12 folyóméterre, min. 2 db egyszárnyú tokhoz elegendő
EN 1634 szabvány szerint bevizsgált

Ei30 perces tűzgátló kivitel hézagkitöltés nélkül is

Egy tok, ami Ei30 perces tűzgátló kivitelben hézagkitöltés nélkül is engedélyezett?
Ráadásul mindez gipszkarton falba? Ilyen nincs! Nem gondolja?

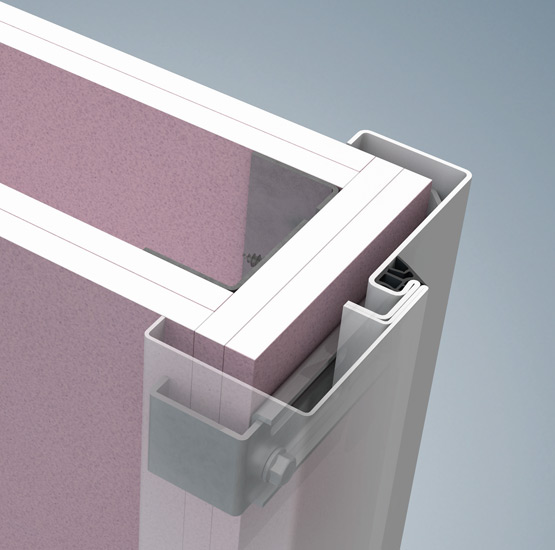

Az új, kétrészes 2240B típusú tokkal pedig ez lehetséges!

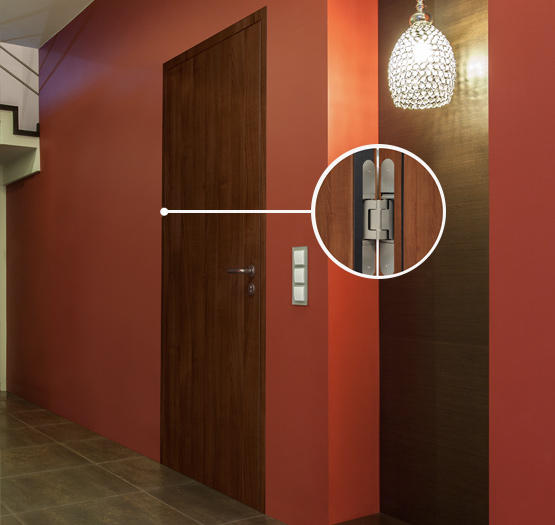

Minden Plano ajtó alapkivitelben 3D-s állítható pántokkal rendelkezik. Ezekhez a pántokhoz nagyobb pánttáskák szükségesek, melyek több helyet igényelnek a tok mögött. Ezt általában úgy szokták megoldani, hogy az UA-erősített bordát kivágják, ami viszont gyengíti a fal statikai teherbírását.

A Plano ajtók tűzgátló gipszkarton falba történő szerelésénél a spalettát dupla gipszkarton lappal burkolják.
Az eredmény: nincs szükség az UA borda kivágására, elegendő csak a gipszkarton csíkokat kivágni.

A NovoPorta Plano ajtók azonban még ennél is többet kínálnak: ha a gipszkartonos a nyílást pontosan a beépítési méretre alakította ki, a tok mögötti részt nem kell kitölteni. A betolható rögzítőfülekkel pedig a szerelés nem is lehetne gyorsabb!

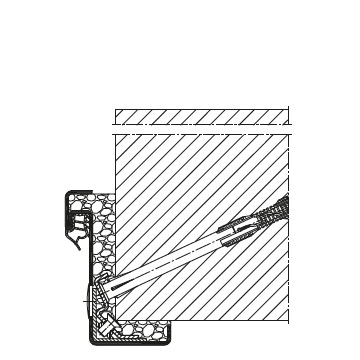

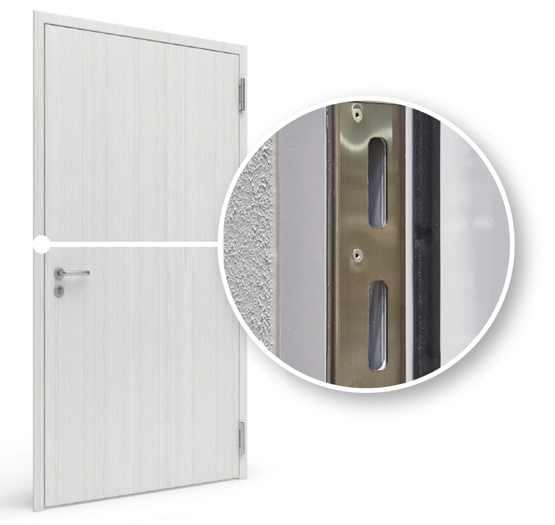

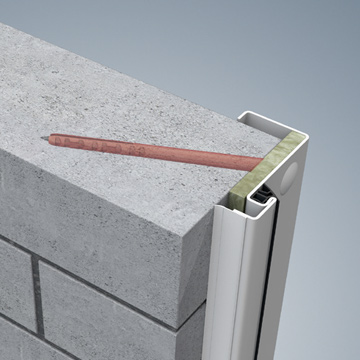

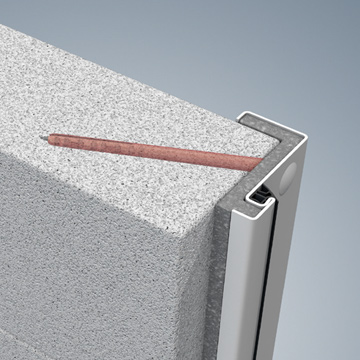

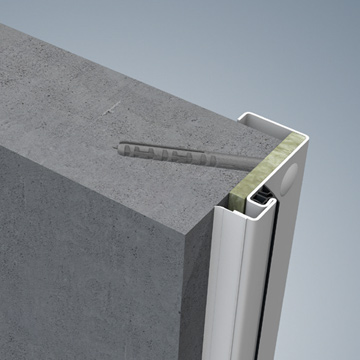

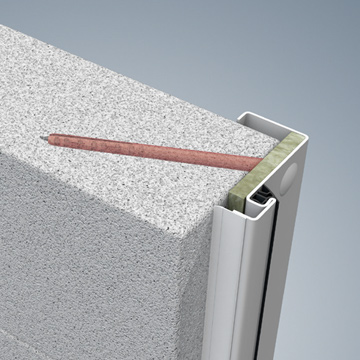

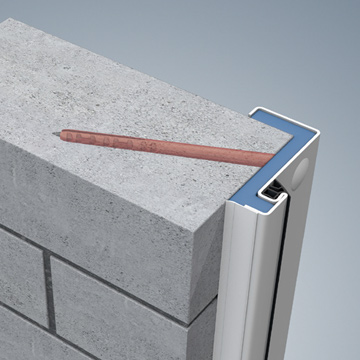

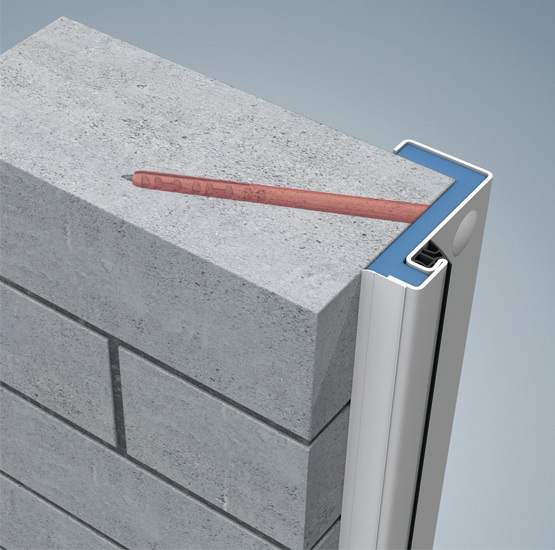

Csavaros rögzítés tokfalcon keresztül

EGYSZERŰ SZERELHETŐSÉG: RÖGZÍTÉSI PONTONKÉNT CSAK 1 DB CSAVARRAL

Legyen akár standard saroktok, akár 2240B típusú kétrészes tok: a tokfalcon keresztüli csavaros rögzítés a leggyorsabb és legegyszerűbb megoldás.
Előnye, hogy rögzítési pontonként csak 1 db csavarra van szükség, mely biztosítja a tok stabilitását, ugyanakkor a szerelési idő is lerövidül.

A NovoPorta Plano falc nélküli ajtóelemet standard kivitelben padlóbeállás nélküli saroktokkal szállítjuk. Tokfalcon keresztül csavarosan rögzíthető vakolatlan tégla, beton vagy (csak a Plano-nál engedélyezett) pórusbeton falba.

A hézagkitöltés történhet Novoferm tűzgátló purhabbal, közetgyapottal* vagy klasszikus módon cementhabarcs kiöntéssel, melyek tűzgátló, füstgátló és MZ-többcélú kivitelnél is engedélyezettek.

*Minimális testsűrűség: 40 kg/m³, Olvadáspont: > 1.000 °C, Építőanyag osztály: A1

A megoldás egyszerűen nagyszerű:
rögzítési pontonként csak egy csavar szükséges

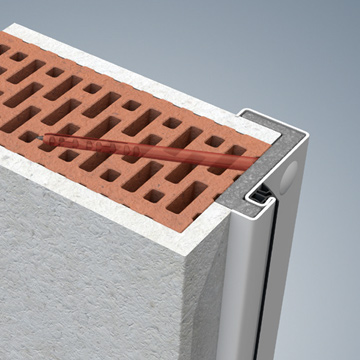

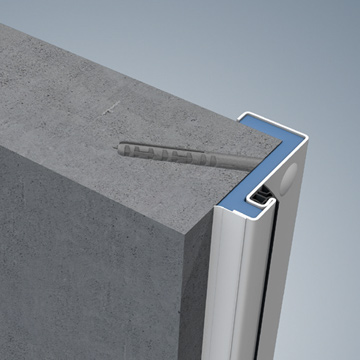

Különböző faltípusokba építhető

A hézagkitöltés módját a faltípustól függetlenül tetszőlegesen lehet megválasztani. Mind a Novoferm tűzgátló purhab (kék), mind a kőzetgyapot* (sárga) és a cementhabarcsos kiöntés (szürke) engedélyezett.

*Minimális testsűrűség: 40 kg/m³, Olvadáspont: > 1.000 °C, Építőanyag osztály: A1

NovoPorta Plano MZ műszaki adatok


Ajtótípus		NovoPorta Plano MZ-1 egyszárnyú	NovoPorta Plano MZ-2 kétszárnyú
Engedélyezett méretek
Beépítési (rendelési) méret (BRM)	Szélesség min. – max.	625 – 1.375	1.375 – 2.750
Beépítési (rendelési) méret (BRM)	Magasság min. – max.	1.750 – 2.750	1.750 – 2.750
Felülvilágítóval	Magasság max.	3.500	3.500
- ebből az ajtó magassága	Magasság max.	2.500	2.500
Füstgátló kivitel felülvilágítóval¹)	BRM max.	3.500	3.500

Ajtólap
Ajtólap vastagsága kb.		64	64
Lemezvastagság kb.		1,0	1,0
Járószárny	Szélesség min. – max.	–	589 – 1.353
Állószárny	Szélesség min. – max.	–	525 – 1.353
Nyitási mód	DIN szerint	balos vagy jobbos	Járószárny balos vagy jobbos

Kivitelek
Hőszigetelt (tele ajtólap esetén) (Ud-érték W/(m²K)		1,5	1,6
Üvegezés		•	•
Füstgátlás		•	•
Hanggátlás (süllyedő küszöbbel, tele kivitel)		kb. 35 dB R_W,P	kb. 33 dB R_W,P
Biztonsági kivitel EN 1627 szerint (tele ajtólap)		RC2	RC2
CE-megfelelőségi jelölés EN 14351-1 szerint		•	•
Novoferm Design-felület	BRM max.	1.250 x 2.250	2.500 x 2.250

Választható üvegezések
Szögletes, standard méretű üvegkivágások látszó csavarozású üvegezőkerettel alapkivitel: horganyzott, porszórt alapozott RAL 9016 színben, opcionálisan rozsdamentes takaróprofillal Minimális frízszélesség 3-oldalon: ≥ 150 mm, zár felőli oldalon, ill. állószárnyon középen ≥ 180 mm.	Méretek: 200 x 600 500 x 400 460 x 910 460 x 1500	•	•
Rombusz alakú üvegkivágások Üvegezőkeretek és min. frízszélességek: lásd a standard szögletes üvegkivágásoknál	Méretek: 300 x 300 400 x 400 500 x 500	•	•
Köralakú üvegkivágások Üvegezőkeretek és min. frízszélességek: lásd a standard szögletes üvegkivágásoknál	Méretek: ø 350 ø 450	•	•
Egyedi méretű üvegkivágások 150 x 150 mm-től 935 x 2134 mm-ig (egyszárnyú) ill. 849 x 2134 mm-ig (kétszárnyú) Üvegezőkeretek és min. frízszélességek: lásd a standard szögletes üvegkivágásoknál		•	•

• rendelhető – nem rendelhető
Minden méret mm-ben van megadva. BRM = beépítési (rendelési) méret RAM = tok külméret LD = szabad átjáróméret

Az adatok 1000 x 2000 mm-es ajtóméretre érvényesek. / Minden megadott üvegméret a tiszta üvegméretre vonatkozik.

¹) Füstgátló kivitel felülvilágítóval: csak egyszárnyú ajtónál max.1.250 mm szélességig. Füstgátló kivitel esetén beépítés csak masszív falszerekezetbe engedélyezett. (tégla/beton/pórusbeton)

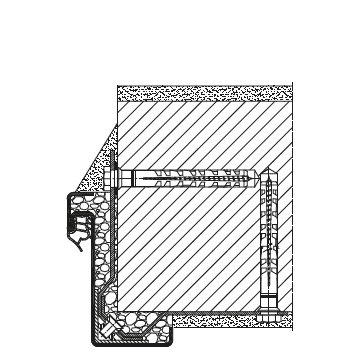

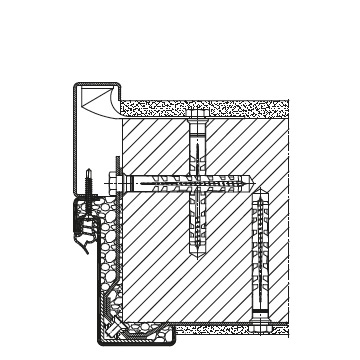

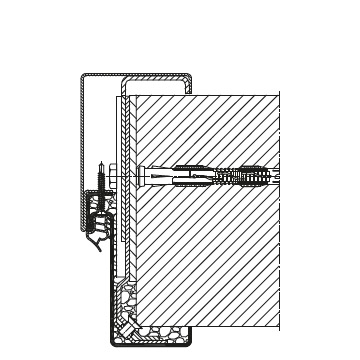

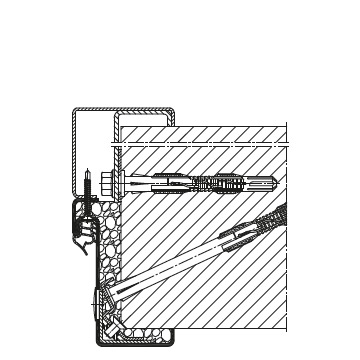

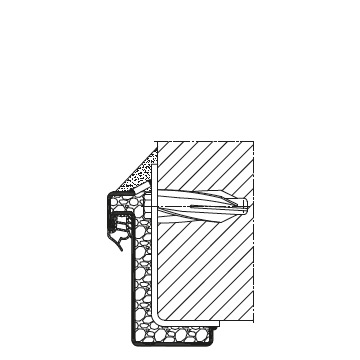

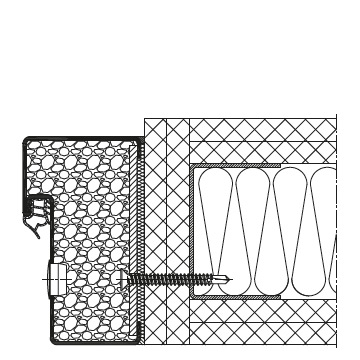

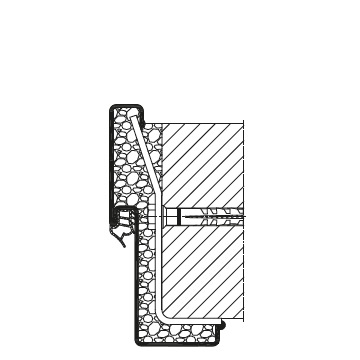

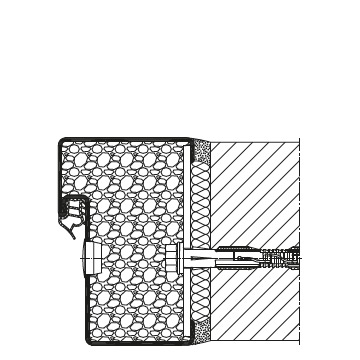

Falcsatlakozások

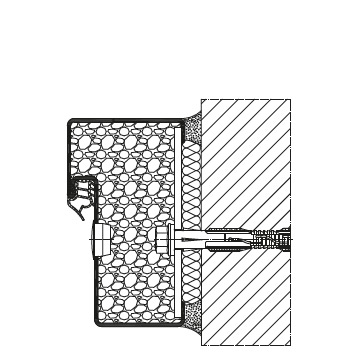

Tok rögzítési módok áttekintése
