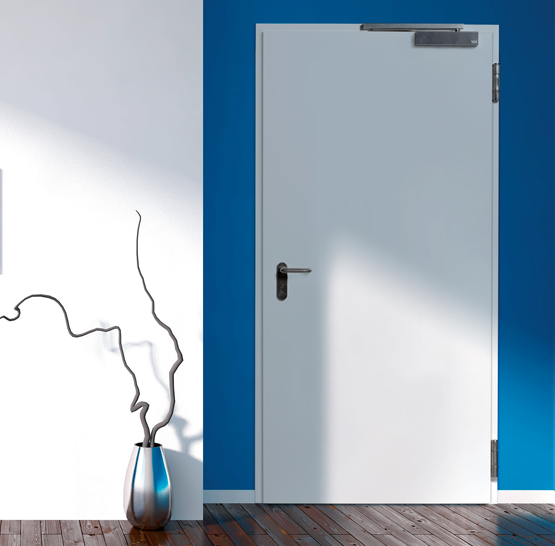

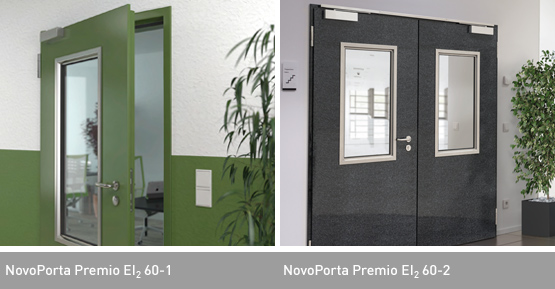

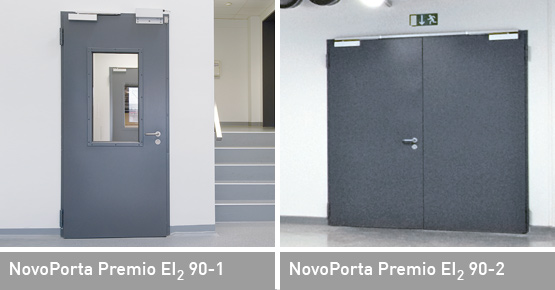

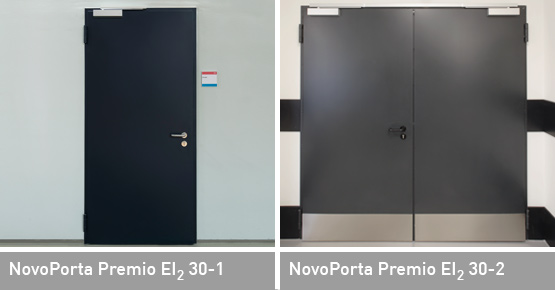

Novoporta Premio (vastag falcos) tűzgátló acél ajtóelemek

Vasalat:
Egyszárnyú ajtóknál 1 db 3-részes konstrukciós pánt és 1 db rugós pánt, kétszárnyú ajtóknál 2 db 3-részes konstrukciós pánt, (2500 mm magasságtól 3 db 3-részes konstrukciós pánt), RAL 9016 fehér színre porszórva; opcionálisan rozsdamentes vagy 3D-s állítható vagy 3D-s vékony objektpántok; 2 db kiemelésgátló biztonsági csap szárnyanként; biztonsági PZ-zár, fekete rendszerkilinccsel, cilinderbetét nélkül, (szükséges cilinderbetét: 85 mm (50+35); kétszárnyú ajtók állószárnyán felső reteszelésű falcban futó letűzőzár, opcionálisan alsó-felső reteszeléssel. Ajtólapon belső megerősítés felső ajtócsukó részére a pánt felőli oldalon

Ajtócsukó:
Egyszárnyú ajtóknál 1250 x 2250 mm mérettől Dorma TS89 vagy Geze TS4000 ajtócsukó. Kétszárnyú ajtóknál 2 db Dorma TS 89 vagy Geze TS 4000 csukássorrend-szabályzóval, középső ütközővel és falctömítéssel.

Tok:

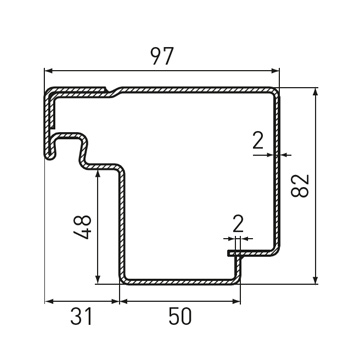

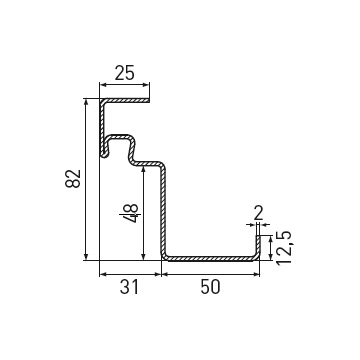

Standard kivitelben: saroktok gumitömítéssel, lemezvastagság: 2,0 mm, tükörszélesség: 50 mm, opcionálisan válaszfaltok, utólag szerelhető tok, profilszám: 2140B, ellentok vagy blokktok

Küszöb:

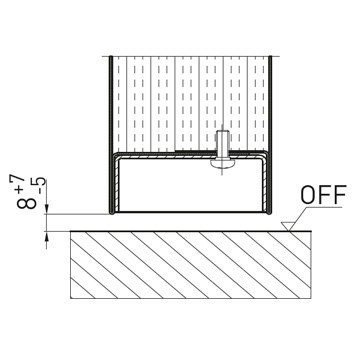

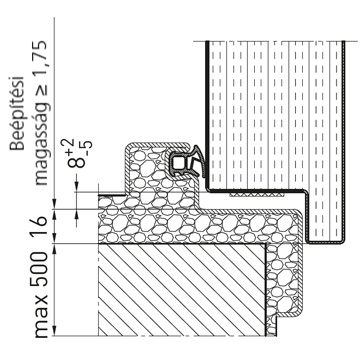

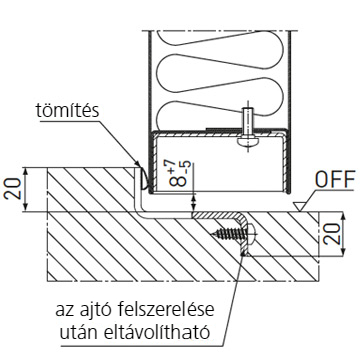

Standard kivitelben: egyenes, A típus, választható: B1, B2, B3, 4-oldalon körbefutó kerettel; C2 alsó ütközővel; RS1 süllyedőküszöbbel; RS1 dupla süllyedőküszöbbel; RS2 íves küszöbbel és ráfutóküszöbbel

Felület:

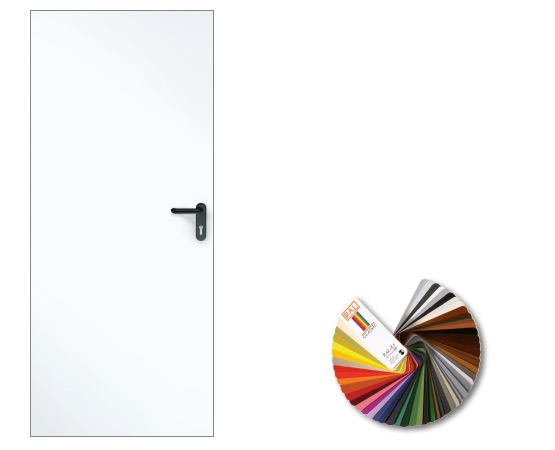

Ajtólap és tok standard kivitelben: horganyzott, alapozott RAL 9016 fehér színben

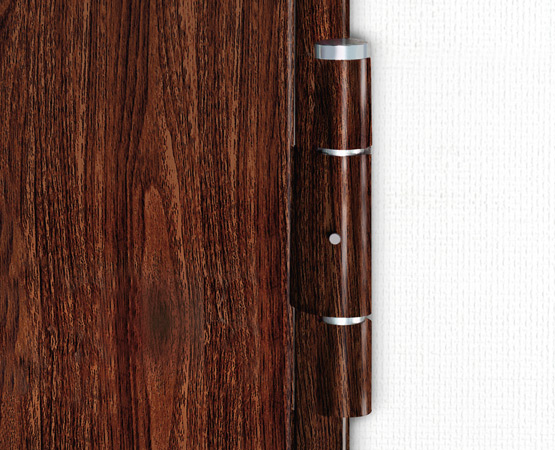

Opcionális felület: ajtólap, tok és pántok designfólia bevonattal

• Felülvilágító tömör blende / üveg
• Tűzgátló üvegezés (ajtócsukó mindig kötelező!)
• Füstgátlás EN 1634-3 és DIN 18095 szerint, RS1 süllyedőküszöbbel vagy RS2 ráfutóküszöbbel és felső ajtócsukóval
• Hanggátlás (felülvilágítós kivitel nem lehetséges) – EN ISO 140-3 szerint vizsgálva, EN ISO 717-1 szerint osztályozva, (Laborérték tele ajtólap esetén RS1 süllyedőküszöbbel: 1-szárnyú: 40 dB RW,P, 2-szárnyú: 39 dB RW,P)
• Biztonsági kivitel RC2 (WK2) – EN 1627 szerint – tele ajtólap BRM 2500 x 2500 mm-ig (felülvilágítós kivitelben nincs bevizsgálva)

Vasalat:
Egyszárnyú ajtóknál  1000x2125 mm-es méretig 1 db 3-részes konstrukciós pánt és 1 db rugós pánt, a fölött, ill. kétszárnyú ajtóknál 2 db 3-részes konstrukciós pánt, RAL 9016 fehér színre porszórva; opcionálisan rozsdamentes vagy 3D-s állítható vagy 3D-s vékony objektpántok; 2 db kiemelésgátló biztonsági csap szárnyanként; biztonsági PZ-zár, fekete rendszerkilinccsel, cilinderbetét nélkül, (szükséges cilinderbetét: 85 mm (50+35); kétszárnyú ajtók állószárnyán alsó-felső reteszelésű falcban futó letűzőzár.  Ajtólapon belső megerősítés felső ajtócsukó részére a pánt felőli oldalon

Ajtócsukó:
Egyszárnyú ajtóknál 1000x2125 mm mérettől Dorma TS89 vagy Geze TS4000 ajtócsukó. Kétszárnyú ajtóknál 2 db Dorma TS 89 vagy Geze TS 4000 csukássorrend-szabályzóval, középső ütközővel és falctömítéssel.

Tok:
Standard kivitelben: saroktok gumitömítéssel, lemezvastagság: 2,0 mm, tükörszélesség: 50 mm, opcionálisan válaszfaltok, utólag szerelhető tok, profilszám: 2140B, ellentok vagy blokktok

Küszöb:
Standard kivitelben: egyenes, A típus, választható: B1, B2, B3, 4-oldalon körbefutó kerettel; C2 alsó ütközővel; RS1 süllyedőküszöbbel; RS1 dupla süllyedőküszöbbel; RS2 íves küszöbbel és ráfutóküszöbbel

Felület:
Ajtólap és tok standard kivitelben: horganyzott, alapozott RAL 9016 fehér színben
Opcionális felület: ajtólap, tok és pántok designfólia bevonattal

• Tűzgátló üvegezés (ajtócsukó mindig kötelező!)
• Füstgátlás EN 1634-3 szerint bevizsgálva, RS1 süllyedőküszöbbel és felső ajtócsukóval
• Hanggátlás EN ISO 140-3 szerint vizsgálva, EN ISO 717-1 szerint osztályozva, (Laborérték tele ajtólap esetén RS1 süllyedőküszöbbel: 1-szárnyú: 35 dB RW,P, 2-szárnyú: 35 dB RW,P)
• Biztonsági kivitel RC2 (WK2) – EN 1627 szerint – tele ajtólap BRM 2500 x 2500 mm-ig
• Biztonsági kivitel RC3 (WK3) – EN 1627 szerint – tele ajtólap BRM 2500 x 2500 mm-ig

Vasalat:
2 db 3-részes konstrukciós pánt szárnyanként, RAL 9016 fehér színre porszórva; opcionálisan rozsdamentes vagy 3D-s állítható vagy 3D-s vékony objektpántok; 2125 mm-es magasságig 2 db kiemelésgátló biztonsági csap szárnyanként, a felett 3 db; biztonsági PZ-zár, fekete rendszerkilinccsel, cilinderbetét nélkül, (szükséges cilinderbetét: 85 mm (50+35); kétszárnyú ajtók állószárnyán alsó-felső reteszelésű falcban futó letűzőzár.

Ajtócsukó:
Egyszárnyú ajtóknál Dorma TS89 vagy Geze TS4000 ajtócsukó. Kétszárnyú ajtóknál 2 db Dorma TS 89 vagy Geze TS 4000 csukássorrend-szabályzóval, középső ütközővel és falctömítéssel.

Tok:
Standard kivitelben: saroktok gumitömítéssel, lemezvastagság: 2,0 mm, tükörszélesség: 50 mm, opcionálisan válaszfaltok, utólag szerelhető tok, profilszám: 2140B, ellentok vagy blokktok

Küszöb:
Standard kivitelben: egyenes, A típus, választható: B1, B2, B3, 4-oldalon körbefutó kerettel; C2 alsó ütközővel; RS1 süllyedőküszöbbel; RS1 dupla süllyedőküszöbbel.

Felület:
Ajtólap és tok standard kivitelben: horganyzott, alapozott RAL 9016 fehér színben
Opcionális felület: ajtólap, tok és pántok designfólia bevonattal

• Tűzgátló üvegezés (ajtócsukó mindig kötelező!)
• Füstgátlás EN 1634-3 szerint bevizsgálva, RS1 süllyedőküszöbbel és felső ajtócsukóval
• Hanggátlás EN ISO 140-3 szerint vizsgálva, EN ISO 717-1 szerint osztályozva, (Laborérték tele ajtólap esetén RS1 süllyedőküszöbbel: 1-és 2-szárnyú: 39 dB RW,P)
• Biztonsági kivitel RC2 (WK2) – EN 1627 szerint – tele ajtólap BRM 2500 x 2500 mm-ig

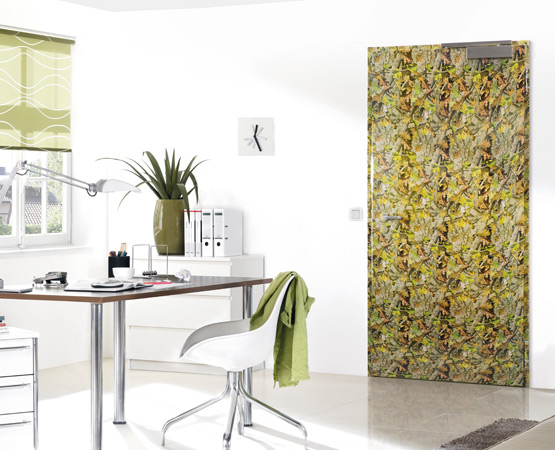

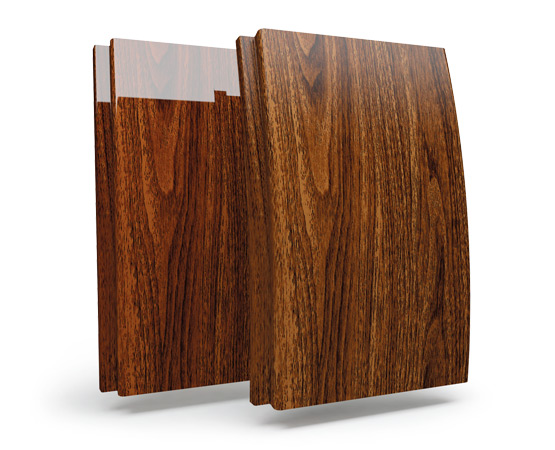

Minden környezethez megtaláljuk a megfelelő külsőt:
Számos matt (M) vagy magas fényű (H) designfóliából válszthat.

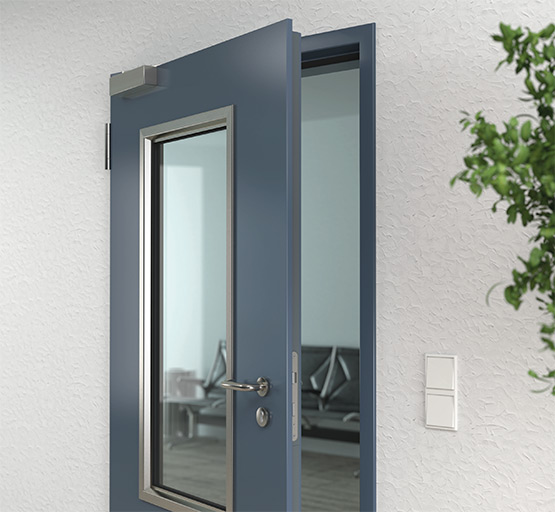

Az üveg és az azt tartó keret kiválasztása nagyban befolyásolja az ajtó megjelenését, ugyanakkor az egyre nagyobb súllyal bíró energiahatékonysági szempontokat is figyelembe kell venni. A NovoPorta Premio és Plano üvegezett tűzgátló ajtókat F30 / F60 /F90-es tűzgátló üveggel szállítjuk. A nyílászáró gyártók között egyedüliként az MZ többcélú ajtókat kiváló, 1,1 - 1,3 W/(m²K) hőátbocsátási tényezővel rendelkező hőszigetelt üveggel kínáljuk.

A NovoPorta Premio és NovoPorta Plano ajtók az alábbi üvegtípusokkal rendelhetők:
Standard és egyedi formájú üvegkivágások, alacsony hőátbocsástási tényezővel EN ISO 10077-1 szerint, edzett vagy ragasztott (ESG/VSG) biztonsági üvegezéssel is.

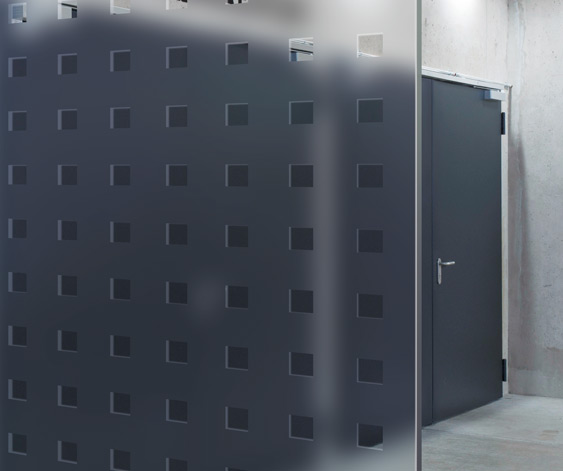

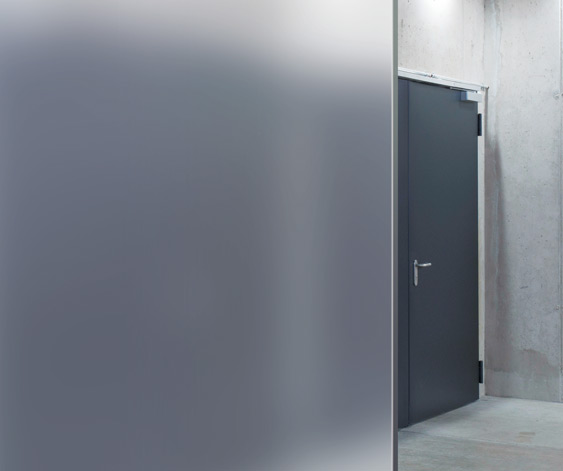

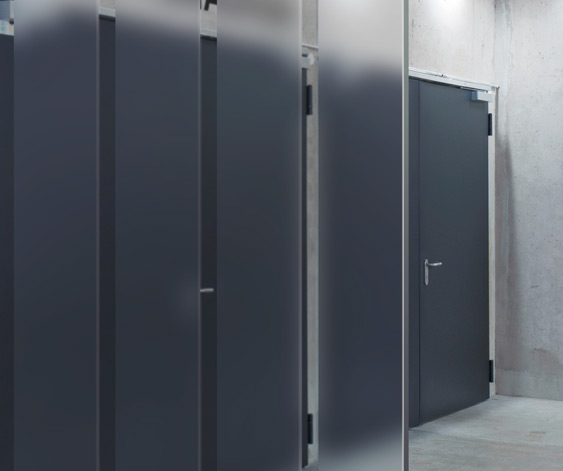

Üvegtípusok: Mastercarré, Masterligne vagy tejüveg.

¹⁾ A beltéri felhasználású üveg UV-sugárzás, direkt napsütés, halogén fény ellen védendő.
   Csak –20-tól +45 °C-ig használható.

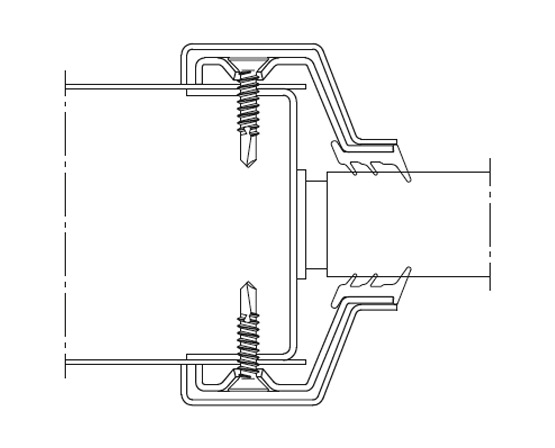

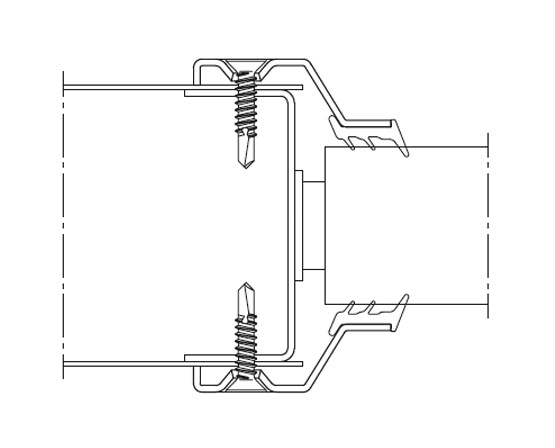

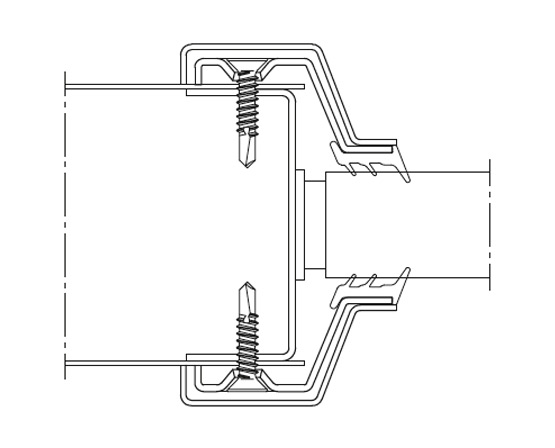

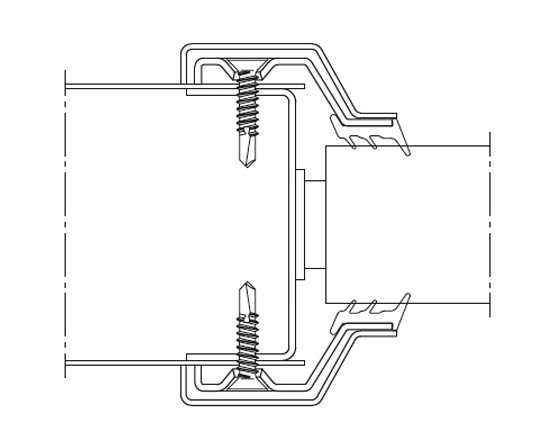

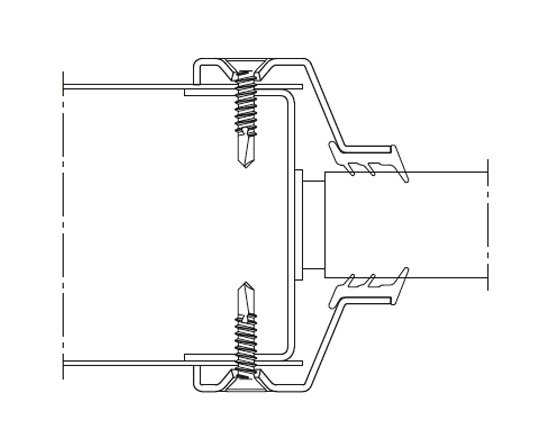

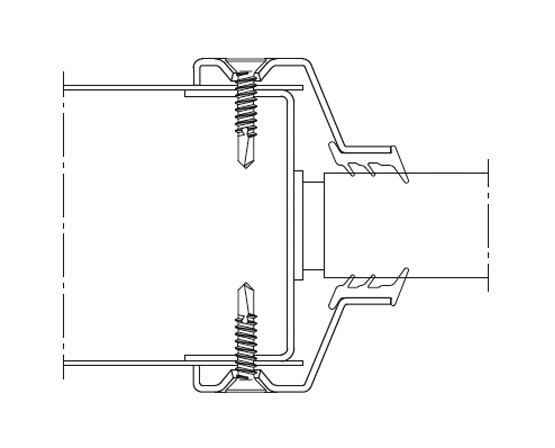

2) A standard acél üvegező keretek mindkét oldalon látszó csavarozással vannak rögzítve. MZ-többcélú ajtók esetén a külső, (támadási) oldalon megerősített biztosítással.

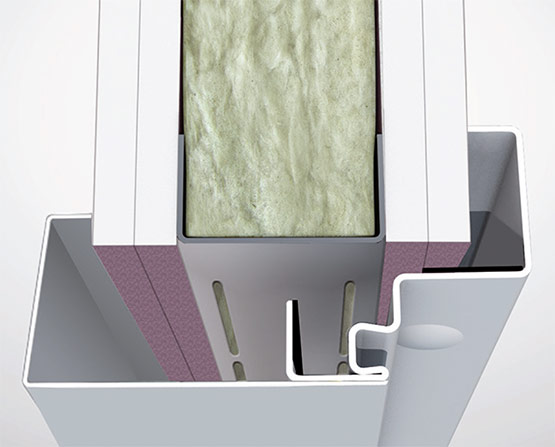

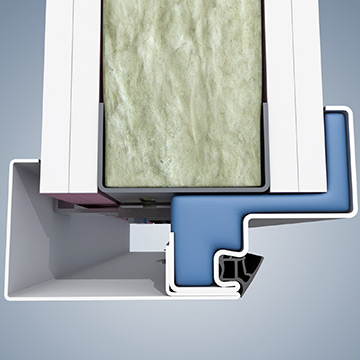

Az EasyFit-rendszerrel ellátott NovoPorta Premio ajtók 2-részes 2140B típusú acéltokkal és felső ajtócsukóval legfőképpen min. F30-A tűzgátló gipszkarton falba történő beépítésre alkalmazhatók. De az EasyFit megoldás a vakolatlan kőműves falba vagy látszó betonfalba történő beszerelést is jelentősen leegyszerűsíti. A saroktok rögzítéséhez komplett szerelőcsomagot (csavarok, dübelek, felső ajtócsukó, öntapadó műanyag takaróprofil) mellékelünk. A saroktokon kívül természetesen itt is választható 2-részes 2140B típusú válaszfaltok. A NovoPorta Premio ajtócsaládnál megszokott módon a tűzgátló ajtók füst- és hanggátlással is kombinálhatók.

Így működik az EasyFit-rendszer:

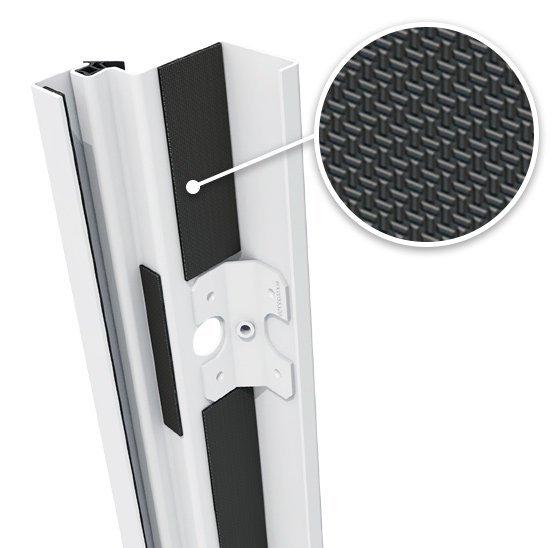

A tokba gyárilag egy speciális, hőre duzzadó, tűzgátló Intumex csíkot ragasztanak. 200 °C-nál az anyag az eredeti méretének 10-től 40-szeresére duzzad, miközben megtartja az alakját. A megoldás tűz esetén 30 perces védelmet garantál. Az EasyFit-rendszerű tűzgátló ajtókat EN 1634 szabvány szerint vizsgálták, és T30-1, ill. T30-2 tűzgátlással DIN 4102 szerint, Ei30-1 és Ei30-2 tűzgátlással Európai Műszaki Értékelés (ETA-17/0443) alapján engedélyezték.

Opcionálisan mindkét csomag füstgátló kivitelben is kérhető, RS1 süllyedőküszöbbel, ill. RS2 ráfutóküszöbbel. (Füstgátló vagy hanggátló funkció esetén a tokot 4-oldalon körbe kell tömíteni.)

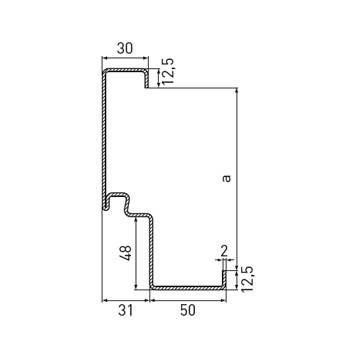

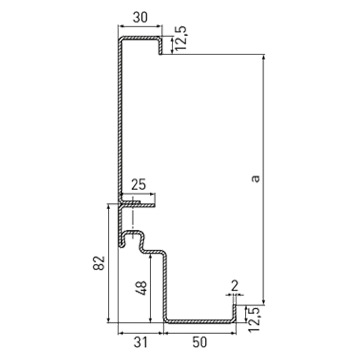

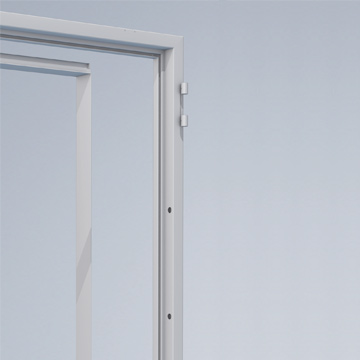

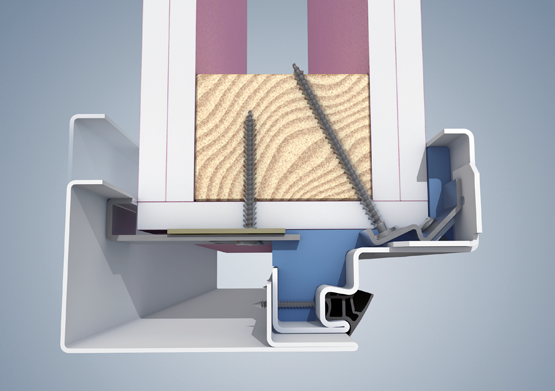

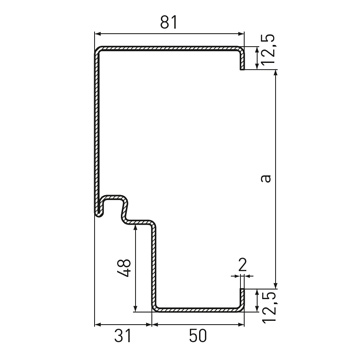

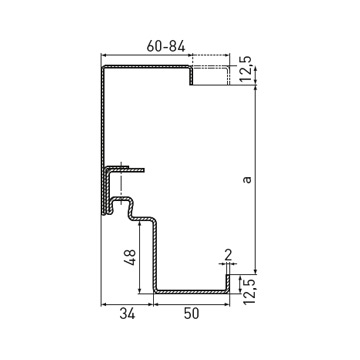

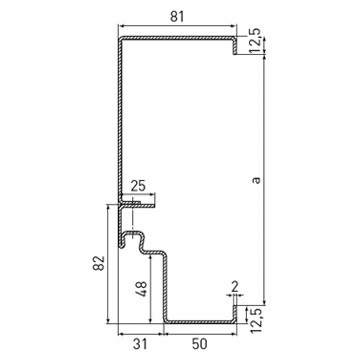

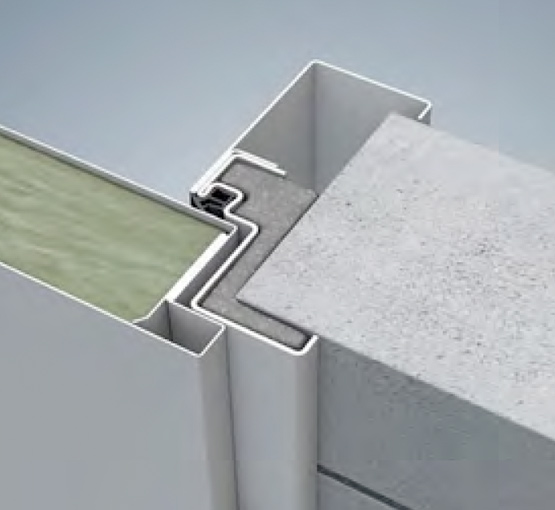

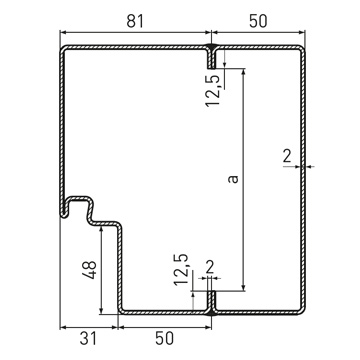

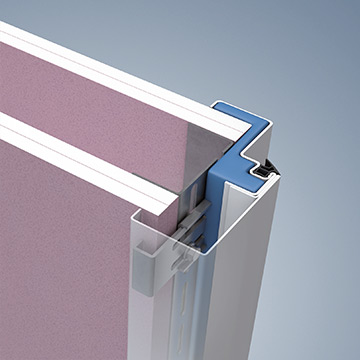

A NovoPorta Premio ajtóelemek saroktokkal történő beépítése standard beépítési módnak számít, míg a hézagkitöltést nem igénylő ellentok használata már egy speciális megoldás. A két elem kombinációjából jött létre a 2140B típusú kétrészes válaszfaltok. Előnye, hogy az ellentokot egy már beépített saroktokhoz utólag is lehet rögzíteni.

További előnyök: A minősítés szerint elegendő csak a saroktokot kitölteni, az ellentok mögötti részt nem szükséges. A különböző hézagkitöltési módszerek és gyakorlatilag az összes faltípushoz rendelkezésre álló szerelőcsomagok megkönnyítik az ajtóelemek rögzítését.

A NovoPorta Premio ajtóelemek 2140B típusú kétrészes válaszfaltokkal történő beépítése mind tűz-és füstgátló, mind hanggátló és biztonsági kivitelben engedélyezett.

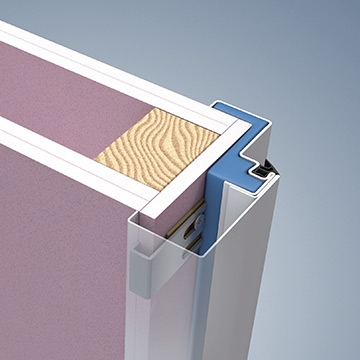

F60-A és F60-B tűzgátló szerelt válaszfal

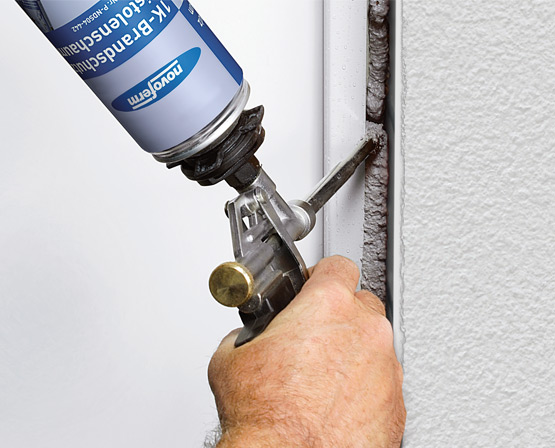

A 2140B típusú kétrészes válaszfaltokkal gyakorlatilag bármilyen ötlet megvalósítható, mert a minden faltípushoz rendelkezésre álló szerelőcsomagokkal a tok gyorsan rögzíthető és könnyen kitölthető. A beépítési szituációtól, ill. a kivitelező csapat összetételétől függően többféle engedélyezett és egyszerűen kivitelezhető hézagkitöltési módszer létezik.

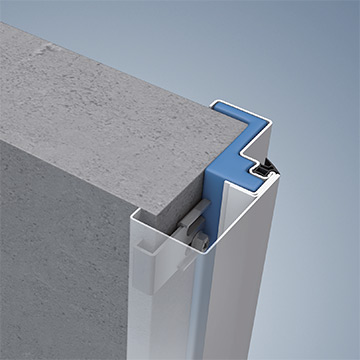

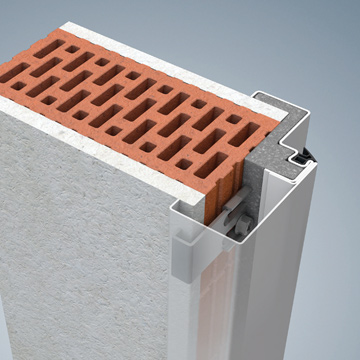

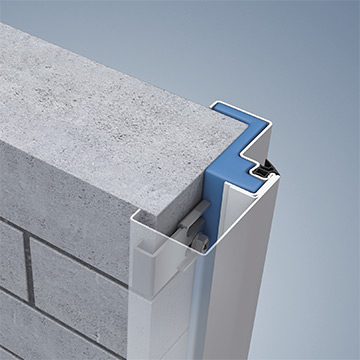

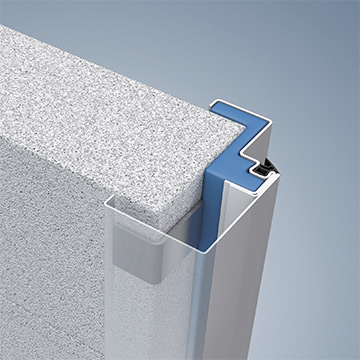

Vakolt téglafal
A saroktok-ellentok kombinációjának köszönhetően a beszerelés rendkívül gyors és tiszta.

Rendelhető kőműves és beton falhoz 300 mm-es falvastagságig.

* Minimális testsűrűség: 40 kg/m³, Olvadáspont: > 1.000 °C, Építőanyag osztály: A1

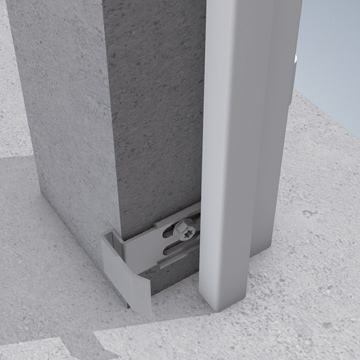

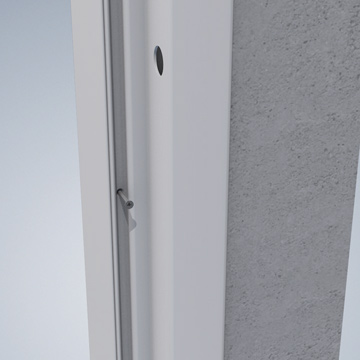

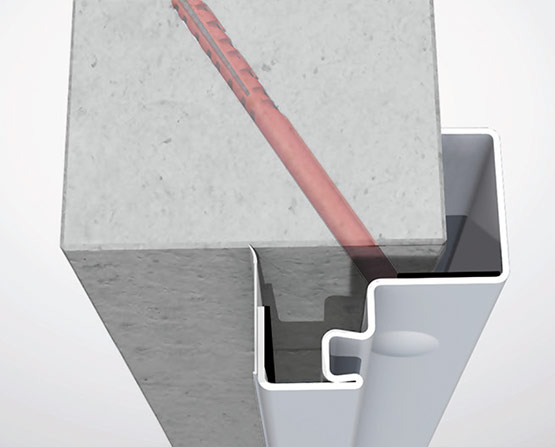

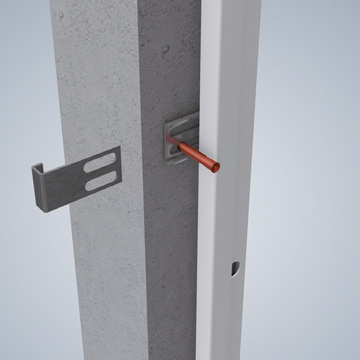

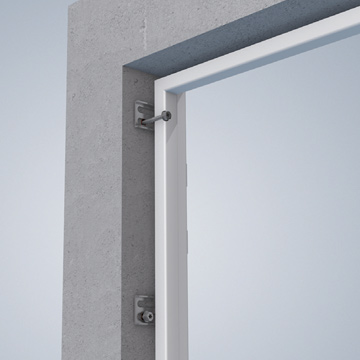

Legyen akár standard saroktok, akár 2140B típusú kétrészes tok: a tokfalcon keresztüli csavaros rögzítés a leggyorsabb és legegyszerűbb megoldás.

Előnye, hogy rögzítési pontonként csak 1 db csavarra van szükség, mely biztosítja a tok stabilitását, ugyanakkor a szerelési idő is lerövidül.

Mindemellett esztétikus is, mivel a tokfalcban lévő furatok lefesthető takarósapkákkal vannak ellátva.

A szerelési mód minősítő engedélyünk alapján tűzgátló, füstgátló, MZ-többcélú és RC2-es biztonsági kiviteleknél is alkalmazható, látszóbeton és vakolatlan téglafal, valamint F60-B tűzgátló szerelt fal esetén.

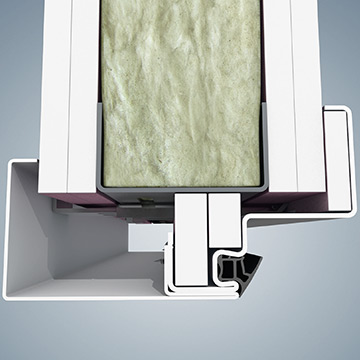

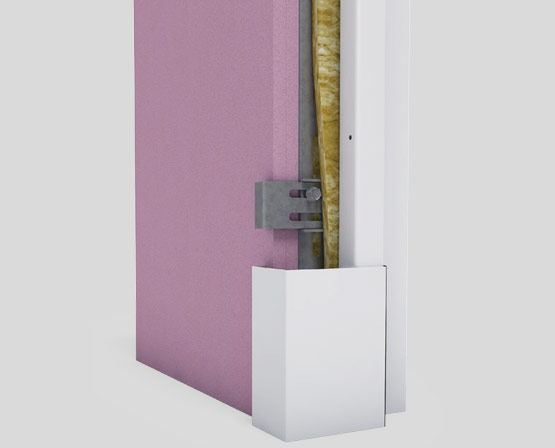

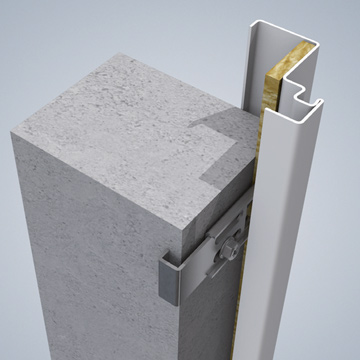

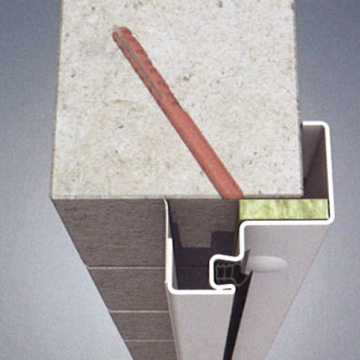

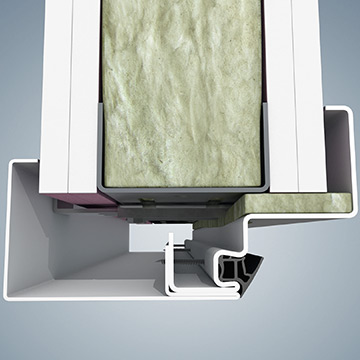

Ha csak a felét kell kitölteni, kétszer olyan gyorsan lehet haladni - hát még ha a kitöltő anyagot is rugalmasan megválaszthatjuk! Mivel a 2140B kétrészes toktípusnál az ellentok mögötti rész üresen maradhat, a saroktok mögötti részt kitöltheti pl. a légnépszerűbb megoldással: kőzetgyapottal.

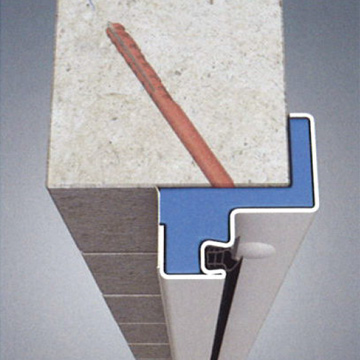

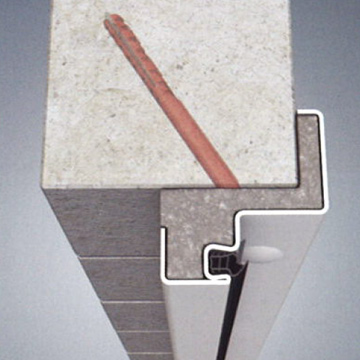

Kitöltési változatok:
