NS Elite+ Ei60/120 tűzgátló acél ajtóelemek

Az Elite+ tűzgátló termékcsalád az EN 1634-es tűzállósági vizsgálati szabvány alapján került bevizsgálásra. Az ajtóelem tökéletesen ötvözi a funkcionalitást és a modern esztétikai elvárásokat.
Számos lehetséges megoldást kínál: porszórt felület választott RAL színekben, tetszetős NovoPrint dekormintázatok, rozsdamentes acél kivitel, gipszkarton falba szerelhetőség.

Előnyök pontokba szedve:

1. Tűzállósági határérték: Ei60 / Ei120 perc
2. Z alakú, horganyzott, 1,5 mm lemezvastagságú acéltok, küszöb nélkül, alsó tömítéshez előkészítve
3. 3-oldalon körbefutó hőre duzzadó tűzgátló tömítés (intumex)
4. Mindkét oldalon 0,8 mm-es, horganyzott acéllemezből készült, kőzetgyapot betéttel rendelkező ajtószárny, lapvastagság 64 mm
5. Szériatartozékok: 1 db konstrukciós és 1 db rugós pánt, fekete U-alakú kilincsgarnitúra, biztonsági cilinderbetét
6. További kiegészítők: alsó füstgátló küszöb, pánikvasalatok, elektromos felszerelések, felső ajtócsukó
7. Felületkezelés: RAL 7035 színű porszórt alapozás
8. Engedélyezett maximális méret NMÉ szerint - Ei60: egyszárnyú: 1.270 x 2.361 mm / kétszárnyú: 2.570 x 2.361 mm
9. Engedélyezett maximális méret NMÉ szerint - Ei120: egyszárnyú: 1.195 x 2.371 mm / kétszárnyú: 2.420 x 2.371 mm
10. Gyártható minimális méret Ei60/Ei120: egyszárnyú: 500 x 1.750 mm / kétszárnyú: 800 (500+300) x 1.750 mm
11. Gyártható maximális méret Ei60/Ei120: egyszárnyú: 1.360 x 2.750 mm / kétszárnyú: 2.680 (1.360+1.320) x 2.750 mm

Standard kialakítás

Kiemelésgátlók

Standard kivitelben 2 db biztonsági kiemelésgátló fül

Zárellenlemez

Nikkelezett, erős, hosszú élettartamú zárellenlemez

RAL 7035 porszórt felület

A standard RAL 7035-ös színen kívül lehetőség van az ajtót egyéb RAL színekben, vagy Novoprint design-fóliával is rendelni.

Pántok

Állítható rugóspánt, mely biztosítja az ajtószárny becsukódását ajtócsukó felszerelése nélkül.

Ajtócsukó csukássorrend-szabályzóval

Tűzgátló ajtók esetén az ajtócsukó, kétszárnyú kivitelnél az ajtócsukó és csukássorrend-szabályzó a minősítés szerint kötelező tartozék.

Egyedi kialakítások és felszerelések

Felületek

Standard

0,8 mm vastag horganyzott acéllemez

Igény szerint

1,0 mm vastag horganyzott acéllemez
1,2 mm vastag horganyzott acéllemez
1,5 mm vastag horganyzott acéllemez
rozsdamentes acéllemez

Színek

Alap RAL színek

Gyöngyfehér
RAL 1013

Enciánkék
RAL 5010

Antracitszürke
RAL 7016

Világosszürke
RAL 7035

Szürkésfehér
RAL 9002

Fehéralumínium
RAL 9006

Tiszta fehér
RAL 9010

Közlekedési fehér
RAL 9016

Kiemelt RAL színek

Bézs
RAL 1001

Rubinvörös
RAL 3003

Égkék
RAL 5015

Pasztell kék
RAL 5024

Mohazöld
RAL 6005

Ezüstszürke
RAL 7001

Feketésszürke
RAL 7021

Kékesszürke
RAL 7031

Szürkésbarna
RAL 8019

Krémfehér
RAL 9001

Mélyfekete
RAL 9005

Egyéb RAL színek
igény szerint

Nem tudott választani?
A Novoferm Schievano nyílászárók felár ellenében bármilyen egyéb RAL színben is elérhetők. Keresse értékesítőinket vagy az Önhöz legközelebb eső viszonteladóinkat.

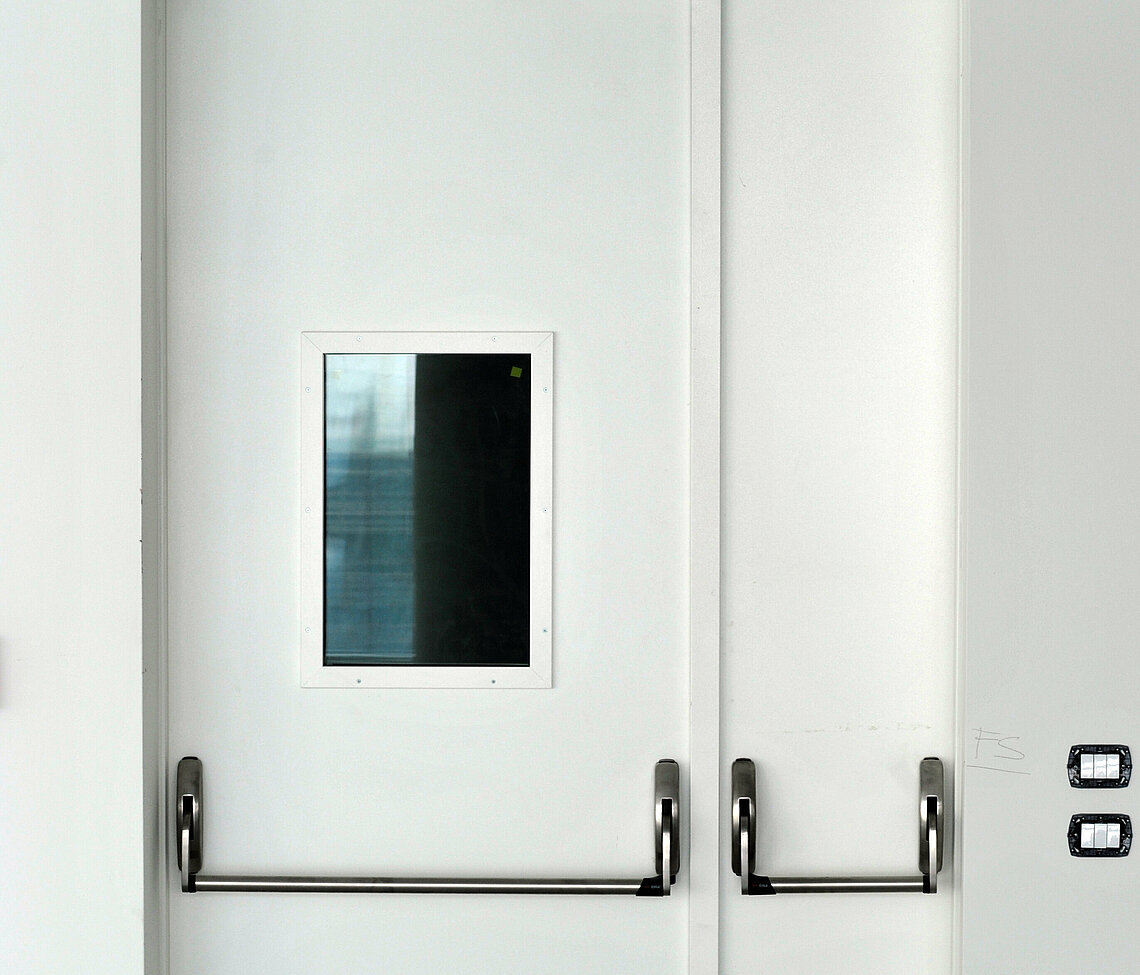

Üvegkivágások

Igény szerint köralakú és szögletes üvegkivágások közül választhat.

Elite+ tűzgátló ajtókhoz szabadalmaztatott, többrétegű tűzgátló üvegek kerülnek felszerelésre. Az üvegrétegek közé átlátszó anyag kerül, amely tűz hatására aktiválódik, és miközben elszíneződik, egy csillapító réteggé habosodik.
Az üvegeket felcsavarozott acél üvegező keretek tartják. Az üveg és a keret közé is hőre duzzadó, speciális tömítés kerül.
Metal Elite+ többcélú ajtókba 3+3-as ragasztott biztonsági üveg kerül.
Rendelhető standard méretekben vagy igény szerint egyedi méretben.

Köralakú üvegezés

Standard méret:

400 mm

Szögletes üvegezés

Standard méretek:

300x400 mm
400x600 mm

Megjegyzés:

300*400 mm-nél nagyobb ablakok és intenzív használati feltételek esetén javasolt hidraulikus ajtócsukó használata.
Az ajtót üveggel együtt szállítjuk.
A tűzgátló üveg teljesítménye csökken, ha közvetlen napfénynek van kitéve vagy vízzel érintkezik.
Az üvegben előfordulhatnak mikro méretű buborékok, amelyek esetében nem nyújtható be reklamáció, csak abban az esetben, ha több mint 3 méterről látszanak.

Funkciók

Tűzgátlás Ei2 60/120

Füstgátlás Sa / Sm

Hanggátlás 39 dB-ig

Légzárás 3-as osztály

Szélállóság C3

Vízzárás 2B

Hőátbocsátási érték 1,8 W/m²K

Ellentokok

Külső szerelésű ellentok

Belső szerelésű ellentok

Választható kivitelek:

Horganyzott acéllemezből készült ellentok

0,8 mm-es külső tokhoz
1,0 mm-es belső tokhoz

Porszórt felület RAL színekben

Rögzítési módok

Az Elite+ ajtókat szabványos flexibilis (száraz építési technológiával készült) falszerkezetekben is tesztelték. Az EN 1634-1 szabvány 13.5.3 pontjában foglaltaknak megfelelően a termék beszerelhető minden olyan flexibilis falszerkezetbe, amelynek a tűzállósága megfelel a nyílászáró tűzállóságának.
