Sínvezetések

Kényelmes szerelhetőség magas minőségben

A Novoferm sínrendszerek egységmodulokból állnak, melyeket amennyire lehet, már előre összeállítunk. Az általunk használt sínrendszerek egyaránt beépíthetők Thermo, Novolux és Novolux XL kapukba.

A sínrendszerek fejlesztésénél a minősített biztonság és a tartós használhatóság áll a középpontban.

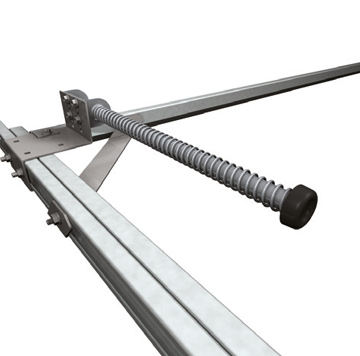

Rugós ütköző

A nagy terhelhetőségű rugós ütköző lehetővé teszi, hogy a kapu vízszintes helyzetben a záráshoz szükséges indítóerőt megkapja. A rugós ütköző hossza a kapu kialakításától függ.

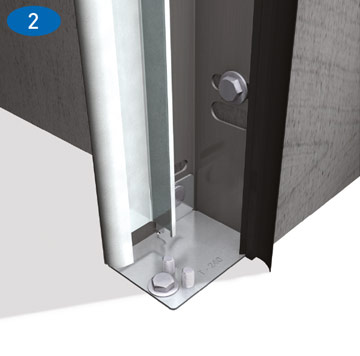

Padlóvasalat

A padlóvasalat gondoskodik a sínek és a padló megfelelő összekötéséről. A vasalat a távtartó profillal együtt biztosítja a vezetősínek közötti kellő távolságot.

M8 csavarkötések

A lemez- és sínprofilok standard összeköttetései M8-as csavarokkal történnek. Az előre gondosan összeszerelt komponenseknek köszönhetően a kapu összeállítása rendkívül gyors és egyszerű.

Kapukötél

A sínrendszer és a vasalatok modulokból álló összeállíthatóságának köszönhetően a kapukötél a függőleges sínekben mindig a pontos helyére kerül, ezzel garantálva a legmagasabb fokú biztonságot és megbízhatóságot.

Biztonsági vezetősín

A biztonsági vezetősín segít abban, hogy a görgők ne tudjanak félrecsúszni. További biztonsági elem, hogy a kapukötél a vezetősínnel el van takarva.

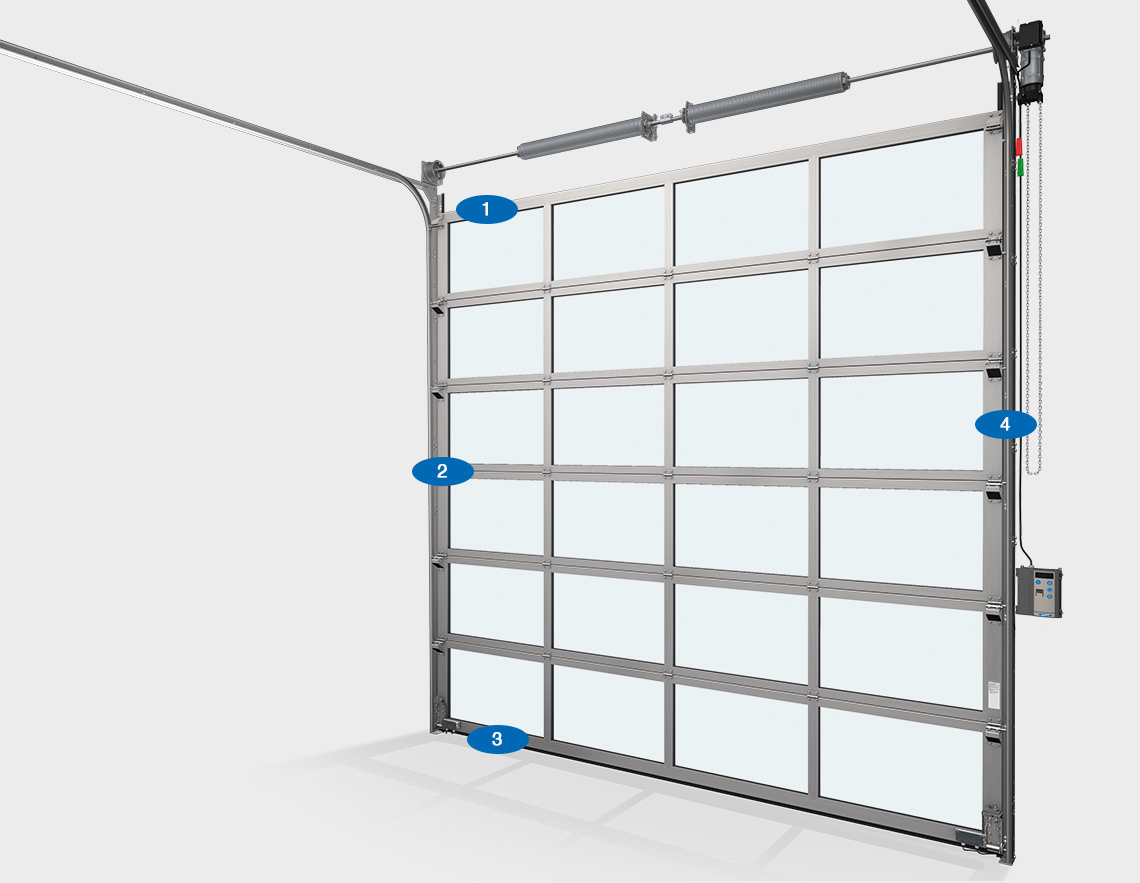

A sínrendszer részei

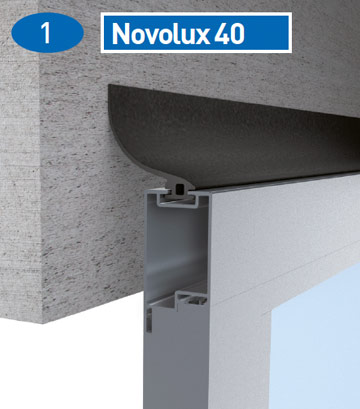

Felső gumitömítés

A Novolux 40 kapu felső paneljét gumi tömítőprofil zárja, mely a szemöldök és a kapu közötti optimális kapcsolatról és szigetelésről gondoskodik. Ennek köszönhetően nincs olyan rés, ahol energiaveszteség léphet fel.

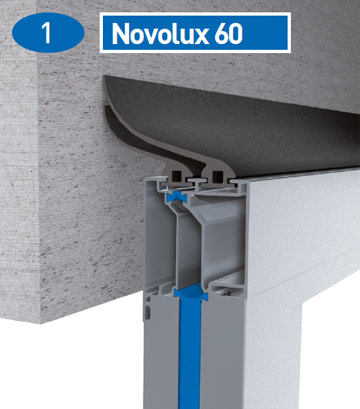

A Novolux 60 kapu felső paneljét dupla EPDM gumi tömítőprofil zárja, mely a szemöldök és a kapu közötti optimális kapcsolatról és szigetelésről gondoskodik. Ennek köszönhetően nincs olyan rés, ahol energiaveszteség léphet fel.

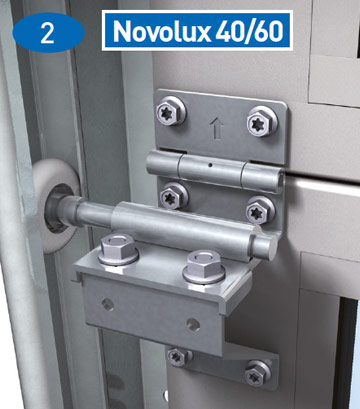

Stabil oldalzsanérok

5 méter szabad átjáró szélességig egyszerű oldalzsanérokat használunk. Ez a nagy terhelésnek ellenálló konstrukció garantálja a kapu egyenletes futását és kiváló tömítését.

Dupla oldalzsanérok

5 méter szabad átjáró szélesség fölött dupla oldalzsanérokat használunk. Ez biztosítja a nehéz kapuk egyenletes mozgását.

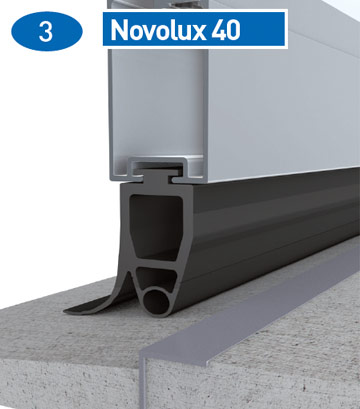

Padlótömítés

A kapu optimális alsó zárásához gumi tömítőprofilt használunk. Egy, a beépítő által a padlóba süllyesztett szögvassal kombinálva megakadályozható, hogy a víz a kapun áthaladjon.

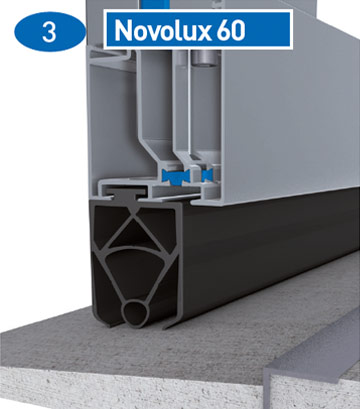

A kapu optimális alsó zárásához dupla gumi tömítőprofilt használunk. Egy, a beépítő által a padlóba süllyesztett szögvassal kombinálva megakadályozható, hogy a víz a kapun áthaladjon.

Masszív kapukeret

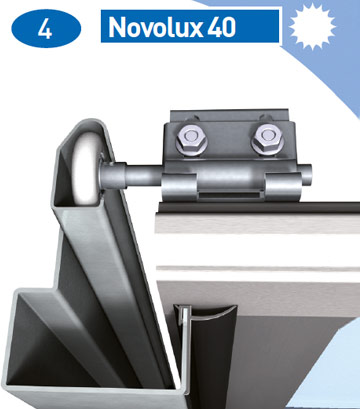

Ezt a kerettípust sötét színű kapuk esetén használjuk. A napsugárzás hatására a kapulap kitágul és közben a szemöldökrészbe feszül. A masszív kapukeret alkalmazásával ezt meg tudjuk akadályozni.

Standard kapukeret

Masszív kapukeret

Standard kapukeret

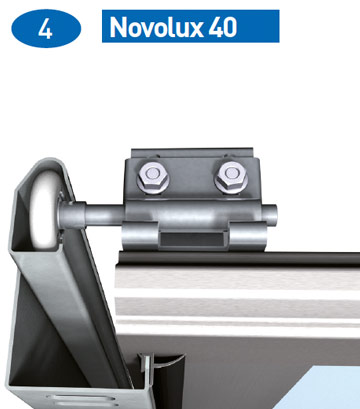

A kapufelület a görgők és az oldalsó tömítőszegély segítségével csatlakozik a standard függőleges kapukeretre erősített vezetősínekhez.

Sínrendszer típusok

A Novoferm szekcionált kapuk a legmegfelelőbb sínrendszer segítségével szerelhetők be a nyílásokba. A beépíthetőség nagyban függ a rendelkezésre álló helytől és az építészeti adottságoktól. A Novoferm különböző sínrendszer típusokat kínál, hogy a kapuk bármely szituációban optimálisan csatlakoztathatók legyenek.

Jelölések: A = kapunyílás fölötti helyigény, B = a kapuvezetősín falsíktól elálló hosszúsága

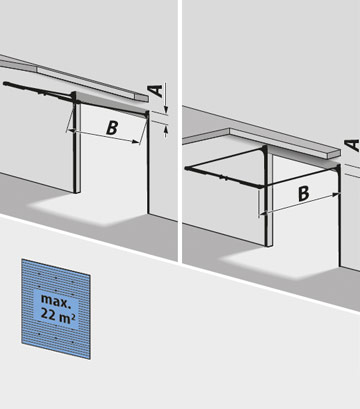

T 240 (B24)
alacsony sínvezetés
belülről elhelyezett drótkötél + acél tartóprofil
A = 240 mm
B = szabad átjárómagasság + 1.000 mm
Szélesség: max. 6.500 mm

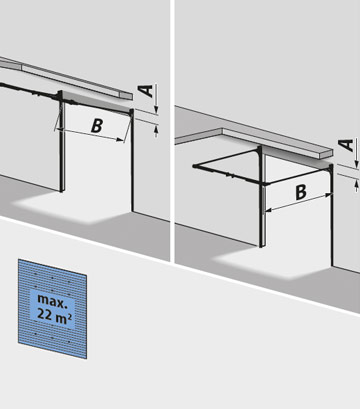

T 340 (B34)
normál sínvezetés
hátsó rugóköteg + acél tartóprofil
A = 340 mm
B = szabad átjáró magasság + 750 mm
Szélesség: max. 6.500 mm

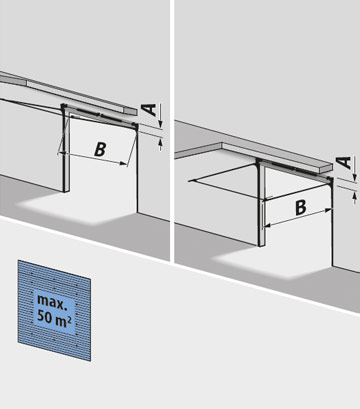

T 450 (B45)
normál sínvezetés
standard kivitel
A = 430-510 mm
B = szabad átjáró magasság + 650 mm

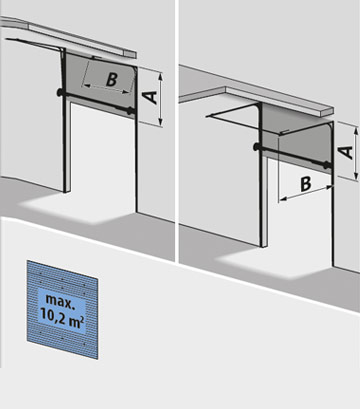

T 400 (B350)
magasított sínvezetés
A= emelés + 400 mm
B= szabad átjárómagasság – emelés + 600 mm

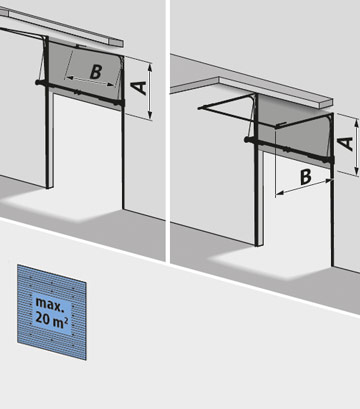

T 400 hF (B350)
magasított sínvezetés
alsó rugótengely + acél tartóprofil
A= emelés + 200 mm
B= szabad átjáró magasság– emelés + 600 mm
Szélesség: max. 4.500 mm
Emelés: min. 1.450 mm

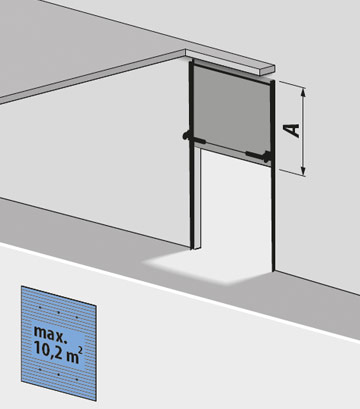

T 500 DS (B350 dock)
függőleges sínvezetés
alsó rugótengely
A = szabad átjárómagasság + 400 mm
Szélesség: max. 3.200 mm
Magasság: max. 3.200 mm
Emelés: min. 1.700 mm
