Személybejárók és mellékajtók 40/60 mm

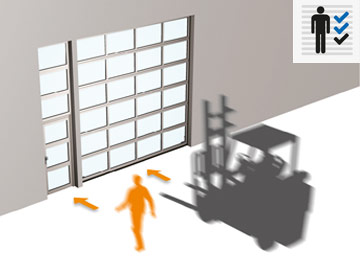

Külön átjárás személyek és kézi áruszállítás számára

A Novoferm Novolux és Thermo szekcionált kapukba integrált személybejáró ajtó is rendelhető. Ha van lehetőség rá, azonban mi mégis azt tanácsoljuk, hogy a kézzel mozgatott áruk és a személyek áthaladására inkább külön átjárást biztosítsanak. Erre a legoptimálisabb megoldás az épület homlokzatába épített, különálló átjáró vagy egy közvetlenül a kapu mellé szerelt mellékajtó. A személybejáró ajtó közvetlenül a kapulapba van beépítve, viszont nem erősíti annak stabilitását.

Ezen túlmenően a személybejáró ajtók méretüket, illetve küszöbmagasságukat tekintve is bizonyos megkötésekkel rendelkeznek, melyek nem minden esetben felelnek meg a menekülőajtókkal kapcsolatos szabályzásoknak. Azt javasoljuk, hogy rendelés előtt inkább kérdezze meg a helyi hatóságokat a vonatkozó előírásokról, hogy az Ön számára a legmegfelelőbb megoldást tudjuk szállítani.

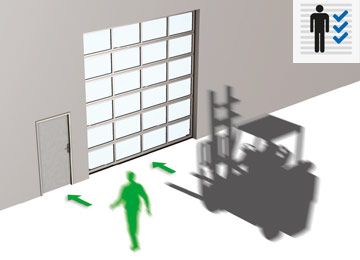

A kisebb tárgyak mozgatására és emberek áthaladására szolgáló ajtó és a kapu egymástól teljesen különáll.

A kisebb tárgyak mozgatására és emberek áthaladására szolgáló ajtó és a kapu ugyanabba a nyílásba kerültek beépítésre, azonban egymástól különállóak.

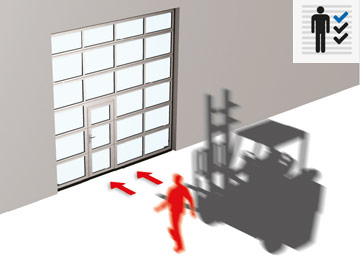

Az emberek áthaladására szolgáló személybejáró ajtó a kapulapba van integrálva.

Variációk, opciók és kiegészítők

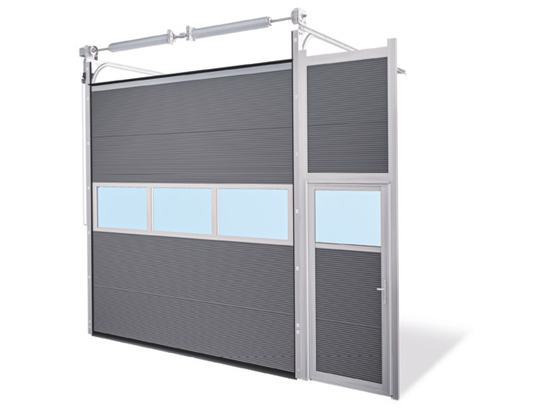

Fix mellékajtó a szekcionált kapu mellett

A fix mellékajtó előnye abban rejlik, hogy a személyek áthaladását szolgáló ajtó és a kapu egymástól elkülönül. Így a kapu biztonságos, felhasználóbarát működése és stabilitása nem szenved csorbát.

A fix mellékajtó az épület homlokzatába, a szekcionált kapu mellé kerül beépítésre.

A mellékajtó és a fölötte található panelek szerkezete és külső megjelenése teljesen megegyezik a szekcionált kapuéval, melynek köszönhetően egy egységes építészeti és esztétikai megoldást kapunk.

Válassza a megfelelő ajtót

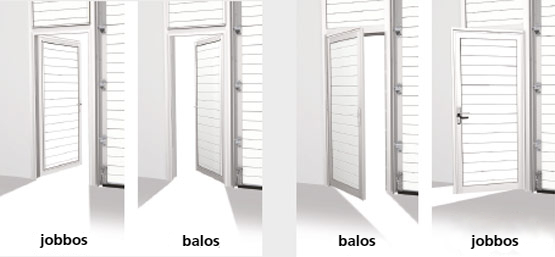

A fix mellékajtó nyílhat kifelé és befelé, jobbra, vagy balra. Ha a mellékajtónak egyúttal menekülő ajtó funkciót is el kell látnia, csak kifelé nyíló változatot választhatunk.

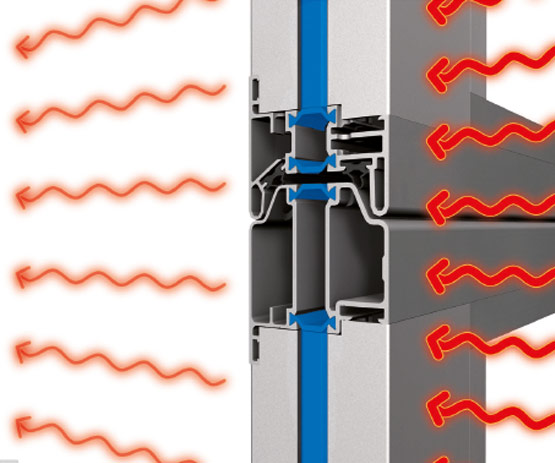

Hőhídmentes kötések

A Novolux 60 kapu, valamint a személybejáró és mellékajtó szekciókötései szél- és vízállóak és hőhídmentesek. A speciális szigetelő profilok megakadályozzák a hőátbocsátást.

Nyílásba vagy nyílás mögé történő beszerelés

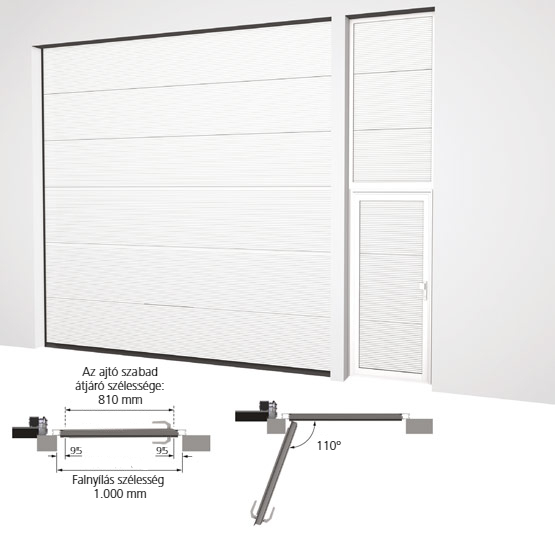

A szekcionált kaput mindig szabad nyílás mögé szerelik. Ez azt jelenti, hogy ha ugyanarra a homlokzatra fix mellékajtó is kerül, standard kivitelben az is a nyílás mögé lesz beépítve. Ez két előnnyel jár: egyrészről a kapu és az ajtó egy síkban futnak, másrészt a mellékajtó szabad átjáró szélessége1.000 mm-es nyílás esetén 810 mm lesz (1.000 + 50 - 240 = 810 mm).

Ezzel a beépítési móddal optikailag tetszetős eredményt érünk el, és ráadásul a nyílásba szerelt ajtóhoz képest szélességben 60 mm plusz helyet nyerünk. Ha az ajtót a nyílásba építjük be, a kapu és az ajtó felülete nem lesz egy síkban, és ugyanazon nyílás esetén az ajtó szabad átjáró szélessége csak 750 mm lesz (1000 - 10 - 240 = 750 mm).

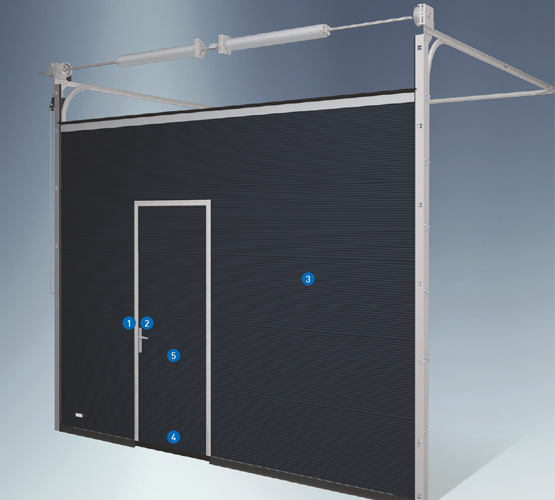

Kapuba integrált személybejáró ajtó

Ha nincs mód az épület homlokzatába különálló átjáró ajtót építeni, a Novoferm szekcionált kapukat integrált személybejáró ajtóval is lehet rendelni.

Többféle kivitel közül választhat, melyek mind szerkezetüket, mind külső megjelenésüket és biztonságtechnikai megoldásaikat tekintve a legkülönbözőbb elvárásoknak is megfelelnek. Az integrált személybejáró ajtók masszív vasalatokkal, tökéletes zárszerkezettel, stabilizáló egységgel, valamint beépített biztonsági kapcsolóval rendelkeznek.
Három különböző küszöbmagasság választható: 22, 110 és 195 mm.

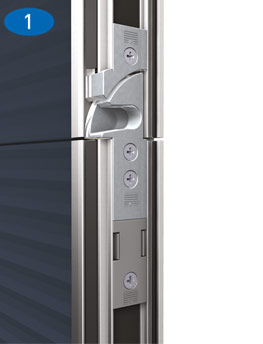

Integrált mágneses
nyitásérzékelő

Az integrált személybejáró ajtókat egy olyan biztonsági szenzorral látjuk el, mely addig nem engedi a kaput működtetni, míg a személybejáró ajtó nyitva van.

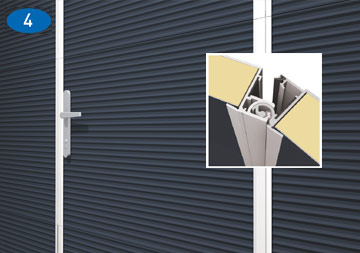

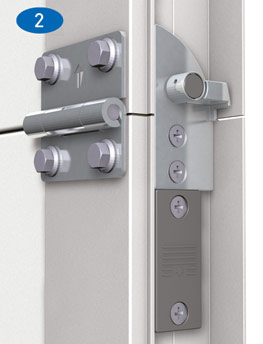

Stabilizáló egység

A stabilizáló egység a kaput mindig optimális pozícióban tartja, vagyis az ajtó soha nem fog lógni. Emellett gondoskodik az ajtó és a kapu közötti megfelelő tömítettségről is. Az integrált személybejáró ajtó mágneses nyitásérzékelője a stabilizáló egység alatt helyezkedik el.

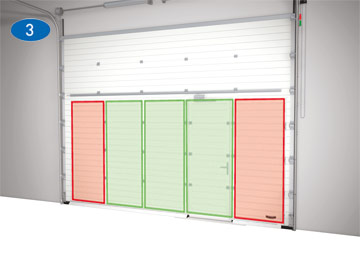

Pozícionálás

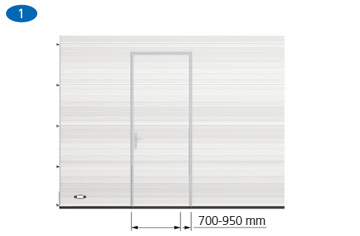

A kapu stabilitásának biztosítása érdekében a személybejáró ajtót nem lehet annak a szélére elhelyezni. A fenti ábra jelzi, hogy mely mezőkbe lehetséges az ajtót beépíteni. Személybejáró ajtó csak maximum 6000 mm kapuszélességig alkalmazható.

Tetszetős személybejáró ajtó design

A Novoferm személybejáró ajtók megjelenését a közelmúltban teljeskörűen modernizáltuk. Az ajtóvasalatot a kapulapba integráltuk, így a külső oldalról nem láthatók a rögzítések és a standard Novolux személybejáró ajtó profilok is kevésbé feltűnőek.

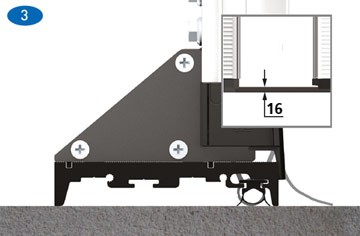

22 mm-es alacsony küszöbkialakítás

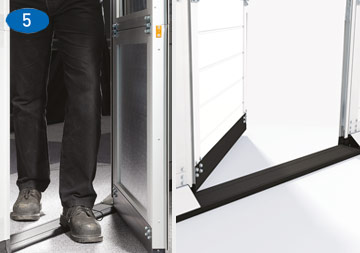

A botlásveszély kiküszöbölésére a Novoferm kifejlesztett egy mindössze 22 mm magas küszöbtípust, mely bizonyos feltételek mellett kielégíti a menekülőajtókkal szemben támasztott követelményeket. Ez a megoldás könnyű kézi szállítókocsik számára akadálymentes áthaladást biztosít.

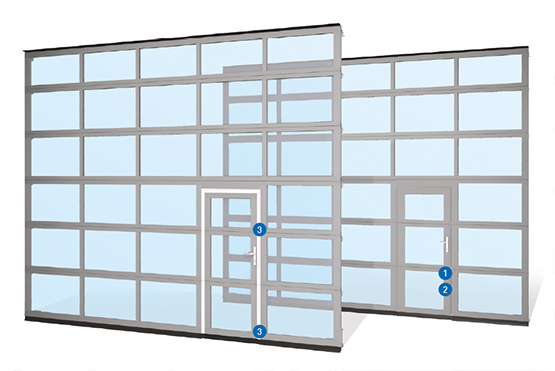

Opcionális lehetőség: színes személybejáró ajtó profilok

Amennyiben egy színes Thermo vagy Novolux szekcionált kapuhoz személybejáró ajtót is rendel, standard kivitelben az ajtó profiljai nem ugyanolyan színűek, mint a kapu. Opcionális lehetőségként azonban a kapu színének megfelelő ajtóprofilok is kérhetők. Mindez ízlés kérdése: vannak, akik a jól elkülönülő, míg mások a kevésbé feltűnő, a felületbe simuló ajtó mellett teszik le a voksukat.

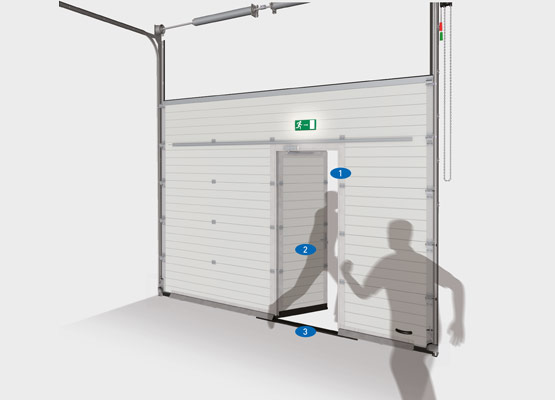

Integrált személybejáró, mint menekülőajtó

Amennyiben a személybejáró ajtót menekülőajtóként is használni kívánja, javasoljuk, hogy előbb tájékozódjon a menekülőajtókkal kapcsolatos szabályozásokról. A jogalkotó az épületben tartózkodó személyek számától függően határozza meg, hogy egy menekülőajtónak milyen követelményeknek kell megfelelnie.

Alapvetően négy szempont van, mely alapján eldönthető, hogy egy ajtó alkalmas-e menekülőajtónak: a zárszerkezet típusa, az ajtó szélessége, magassága és a küszöb magassága. Az integrált személybejáró ajtó alapvetően kifelé nyílik, mely ugyanúgy a menekülőajtóknál is követelmény.

Minimális szélesség és magasság

A helyi szabályozásoktól függően a jogalkotók illetve a felügyelő hatóságok előírják, hogy egy menekülőajtónak milyen minimális szélességgel és magassággal kell rendelkeznie.

22 mm-es alacsony küszöb

Maximális szélesség és magasság

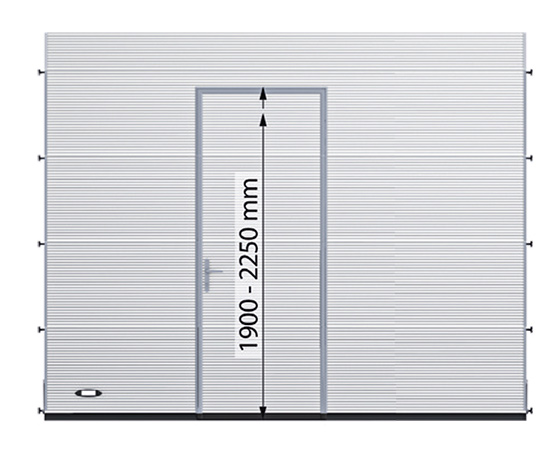

Az integrált személybejáró ajtó maximális szélessége 940 mm, míg a maximális magassága 2.250 mm lehet. Javasoljuk, hogy amennyiben az ajtónak menekülőajtó funkciót is be kell töltenie, mindenképpen érdeklődjön a vonatkozó szabályozásokról.

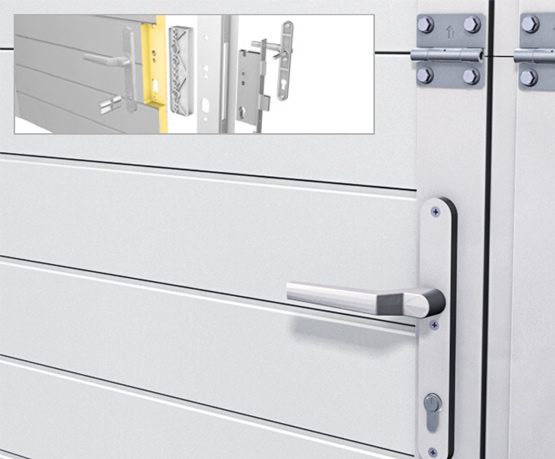

Pánikzár

A menekülő funkciót is ellátó személybejáró ajtókat minden esetben pánikzárral kell felszerelni. Egy pánikzárral rendelkező személybejáró ajtó belülről a kilincs lenyomásával minden esetben nyitható, még akkor is, ha a zárnyelv be van reteszelve.

Tartozékok és opcionális kiegészítők

A Novofermnél nagy hangsúlyt fektetünk arra, hogy a személybejáró ajtó a lehető legjobban integrálódjon a szekcionált kapuba. Fontos szempont számunkra a biztonság és a felhasználóbarát kialakítás, valamint az egyes részegységek, úgymint vasalatok, kapcsolók, zárak és pótzárak optikailag tetszetős megjelenése.
Szívesen segítünk Önnek a legmegfelelőbb küszöbmagasság, nyitásirány, ajtóméret- és pozíció kiválasztásában!

A személybejáró ajtókhoz a Novoferm választékában hatféle zártípus található: kétféle normál zár és négyféle pánikzár (arra az esetre, ha az ajtót menekülőajtóként is használni kívánja).

Normál zárak

mindkét oldalon kilincs/kilincs
külső oldalon fix gomb, belső oldalon kilincs

Pánikzárak

külső oldalon fix gomb, belső oldalon kilincs (pánikfunkció „E”)
mindkét oldalon kilincs (osztott dió, pánikfunkció „B”)
külső oldalon fix gomb, belső oldalon pánikrúd (pánikfunkció „E”)
külső oldalon kilincs (osztott dió), belső oldalon pánikrúd (pánikfunkció „B”)

A pánikzárak használatát a helyi szabályozások írják elő.

Pánikzár „E” pánikfunkcióval

Az „E” pánikfunkciónál az ajtót belülről kulcsra lehet zárni. A kilincs lenyomásával a kilincs- és zárnyelvet egyszerre oldjuk. A pánikfunkciót csak akkor lehet használni, ha a zárban nincs benne a kulcs. Kívülről a kilincs- és zárnyelv csak kulccsal reteszelhető ki. A pánikfunkció használata után a zárnyelv továbbra is reteszelt állapotban marad.
Akkor tanácsos ezt a zártípust használni, ha a személybejáró menekülőajtó funkciót tölt be, viszont napközben nem használjuk bejáratként.

Pánikzár „B” funkcióval

A „B” típusú pánikfunkció belülről ugyanúgy működik, mint az „E” típus. Kívülre azonban egy kilincs van felszerelve, mely hagyományos módon nyitható és zárható. Így az ajtót napközben bejáratként is használhatjuk. A zár a következőképpen működik: Az ajtót kívülről bármikor lehet kulccsal nyitni, zárni. Ha az ajtó kulcsra van zárva, és kívülről lenyomjuk a kilincset, az szétkapcsol és hatástalanná válik. A pánikfunkció használata közben a kilincs akkor is hatástalan marad, ha a zárnyelv reteszelve van. A pánikfunkció használata után a zárnyelv továbbra is reteszelt állapotban marad. A zárat a külső kilinccsel csak azután lehet működtetni, ha a kulcsot elfordítjuk benne.

Személybejáró ajtó színes keretprofillal

Amennyiben egy színes Thermo vagy Novolux szekcionált kapuhoz személybejáró ajtót is rendel, standard kivitelben az ajtó keretprofiljai nem ugyanolyan színűek, mint a kapu. Opcionális lehetőségként azonban a kapu színének megfelelő ajtóprofilok is kérhetők. Mindez ízlés kérdése: vannak, akik a jól elkülönülő, míg mások a kevésbé feltűnő, felületbe simuló ajtó mellett teszik le a voksukat.

Pótzárak

A biztonság fokozása érdekében további két zárat szerelhetünk az ajtóba, egyet az alsó, és egyet a felső szekcióba. Mindhárom cilinderbetét ugyanazzal a kulccsal működtethető. A pótzárak fordítógombbal rendelkeznek, így azok belülről kulcs nélkül is nyithatók.
