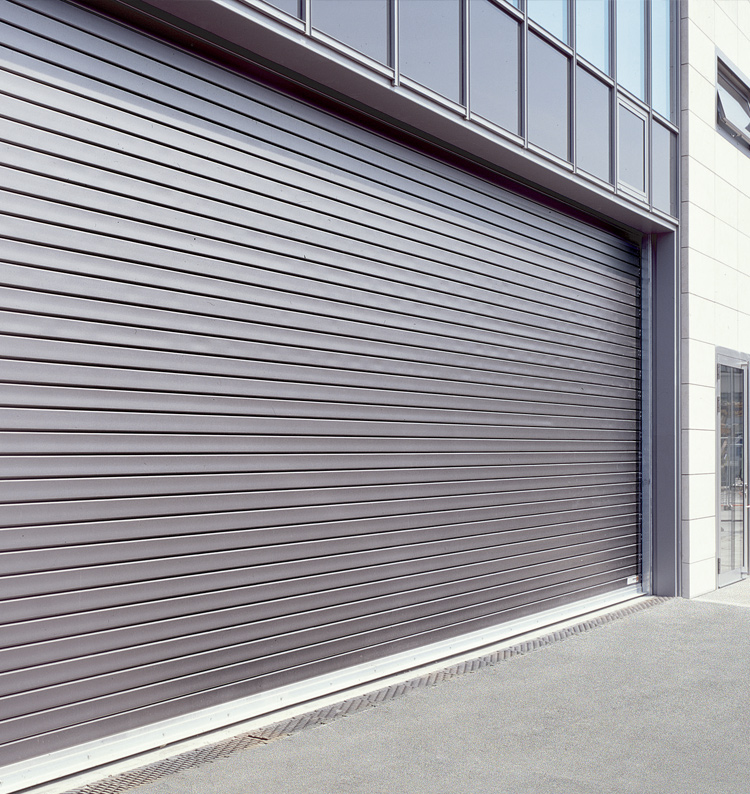

Alu redőnykapuk

Egyedi és sokoldalú

Redőnykapuink olyan egyedi és egyben sokoldalúan alkalmazható ipari megoldások, melyek az érvényben lévő irányelvek és normák figyelembevételével készülnek. A formatervezett külsőnek és a magas minőségű színtelen lakkbevonatnak köszönhetően a kapu cége névjegyévé válhat. Kívánságra színes felületekkel is rendelhető.

Többféle lamellatípus és kivitel, valamint kiegészítők és tartozékok közül választhat.

Miért válasszon Novoferm alu redőnykaput?

Európai kapuszabvány

Az ipari kapuknak az európai EN 13241 kapuszabvány számos biztonsági követelményének kell megfelelniük. Ezeknek az előírásoknak az alapvető lényege, hogy a kapu működtetése közben a kezelő személyzet ne sérüljön meg, és a kezelt árut se érhesse károsodás. A becsípődés veszélyét minimálisra kell csökkenteni, és teljesen ki kell zárni a kapu lezuhanásának kockázatát.

A Novoferm úgy fejleszti és gyártja kapuit, hogy ezen szigorú előírásoknak minden körülmények között megfeleljenek.

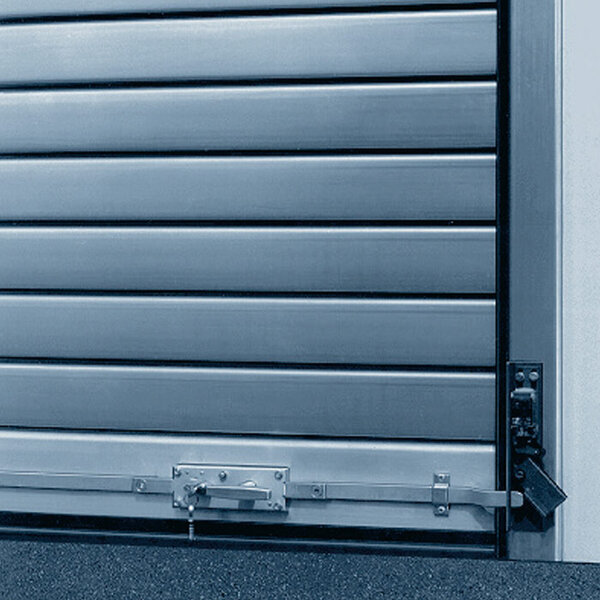

Betörésbiztonság

A kapu feltolás elleni védelmét kívülről cilinderbetétes zárszerkezet, fogantyú, oldalt reteszelő rudazat valamint lekapcsoló érzékelő szolgálja.

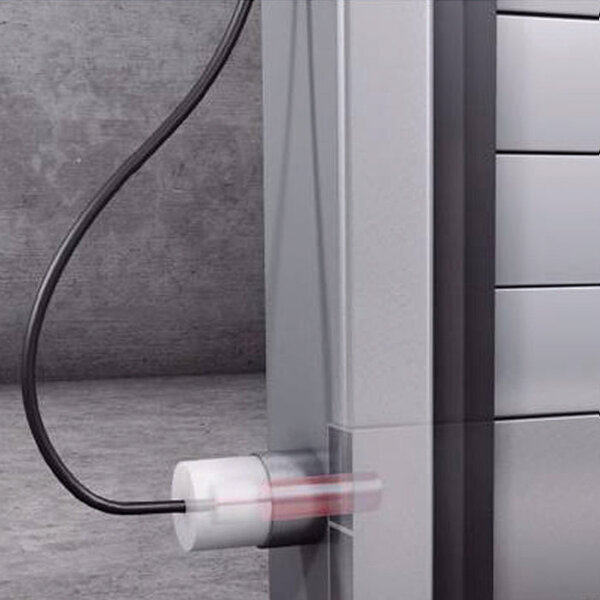

Automatikus szervós reteszelés

Kétoldali elektromechanikus szervós kapureteszelés 6000 mm szélességig.

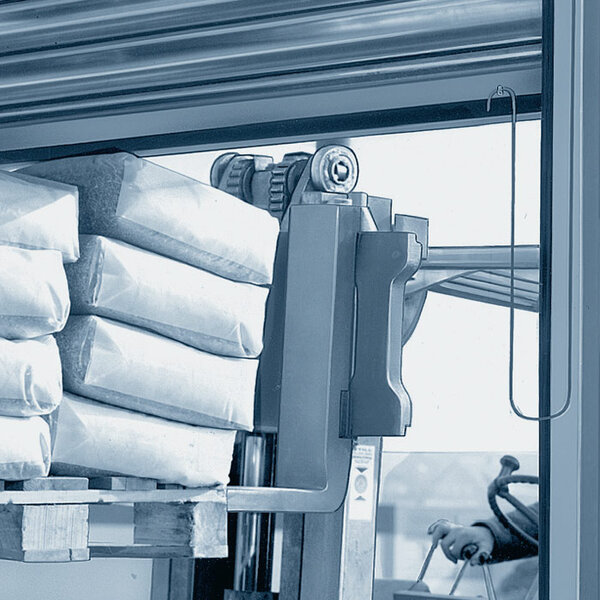

Alsó élvédelem balesetek megelőzésére

Az érzékelő a kapu aljára szerelt záróprofilon található. Azonnal megállítja, majd felnyitja a kaput, ha az záródás közben akadályba ütközik.

Automata hajtású kapuknál az érzékelő szériatartozék, egyéb esetben külön kell megrendelni.

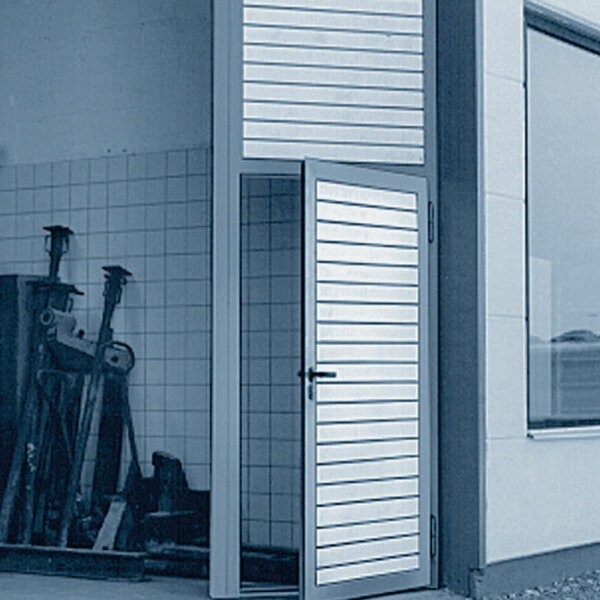

Személybejáró ajtó

Szabványos mérete: 875*200 mm, mely zárt kapuhelyzetben a személyforgalom részére áll rendelkezésre, elfordítható vagy fixen álló oldalsó részben. (teljes szélesség: 1050 mm).

Az oldalajtó lamellákkal is kérhető, a redőnykapuhoz hasonlóan, az egységes megjelenés érdekében.

A kaputípusok áttekintése

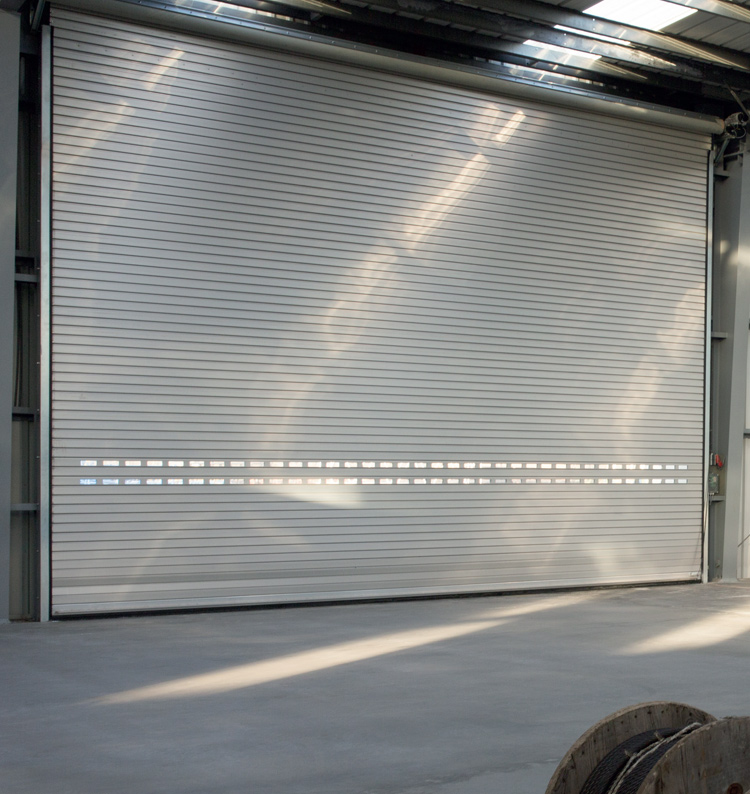

TH100 Redőnykapu

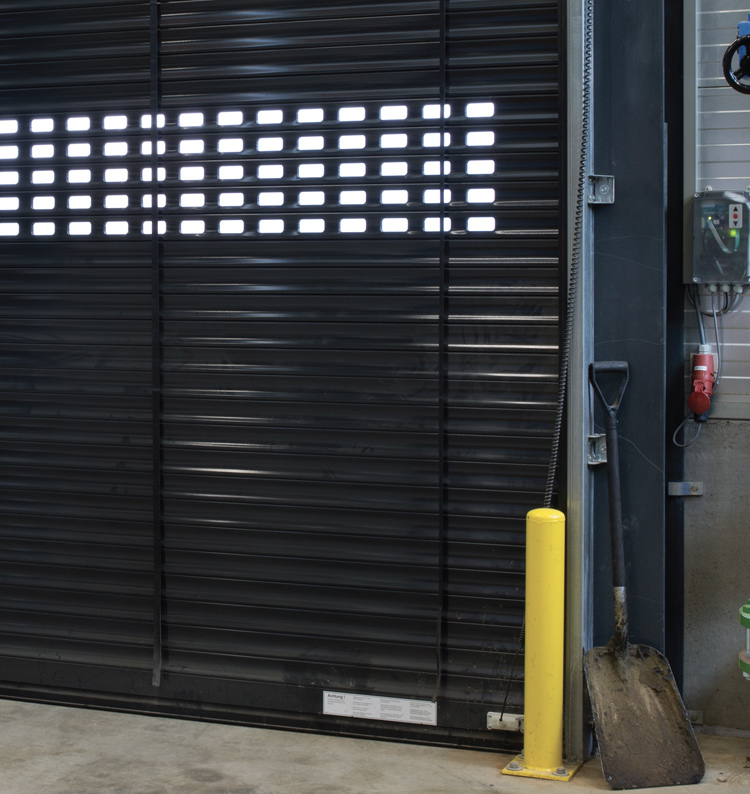

Duplafalú hőszigetelő lamellák, standard kivitelben natúr alumínium színtelen lakkozással. Kérésre más színre festett lamellákkal és bevilágító ablakokkal is rendelhető. A záróprofil natúr kezeletlen alumíniumból készül.

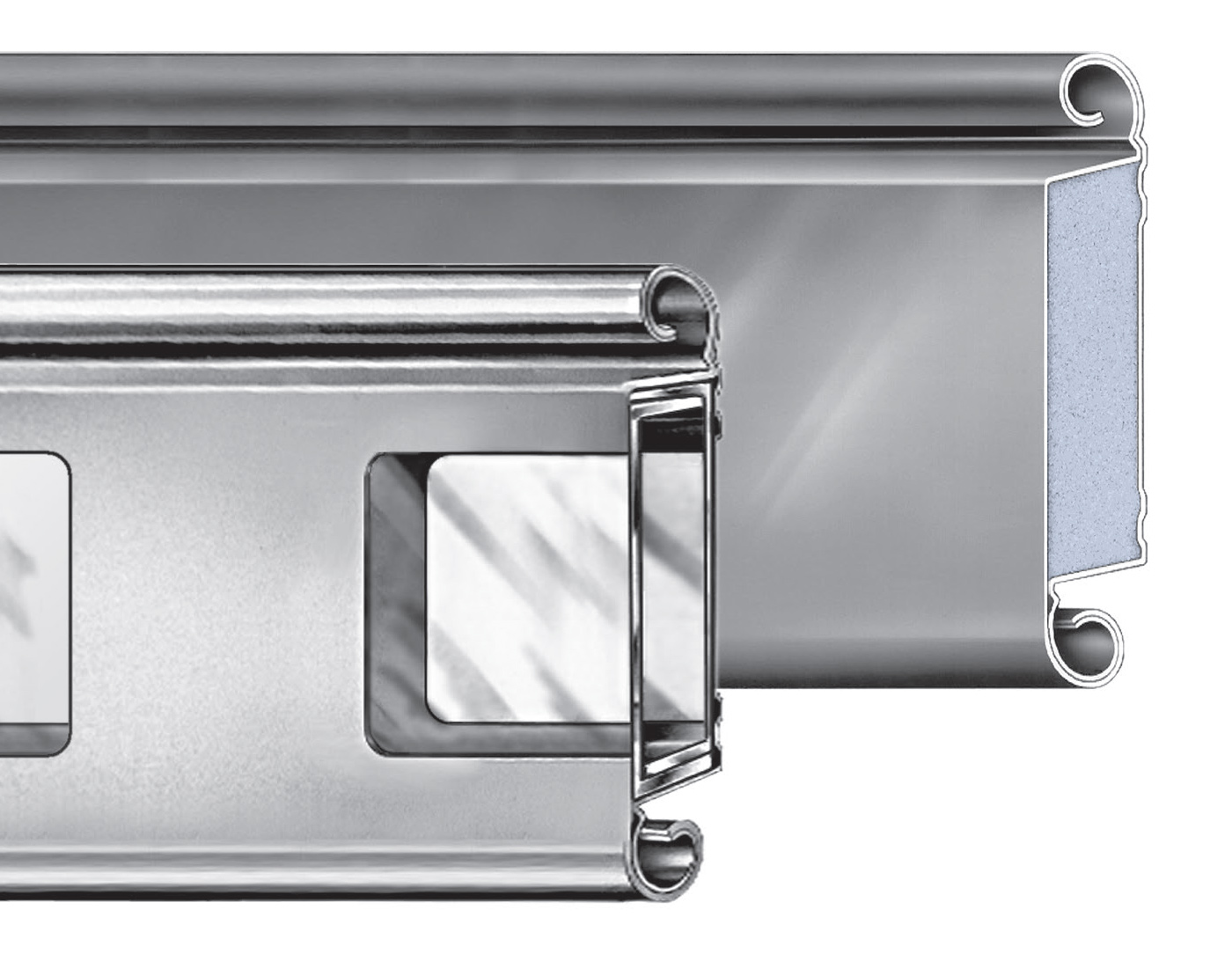

TH100 - 100 mm-es alumínium lamellák
Hagyományos profilforma duplafalú felépítéssel, a rétegek között kemény PUR-hab szigeteléssel. Teljes vastagsága 23 mm. Magas felületi stabilitás a keményhab és héj közötti ragasztásmentes összeköttetésnek köszönhetően.

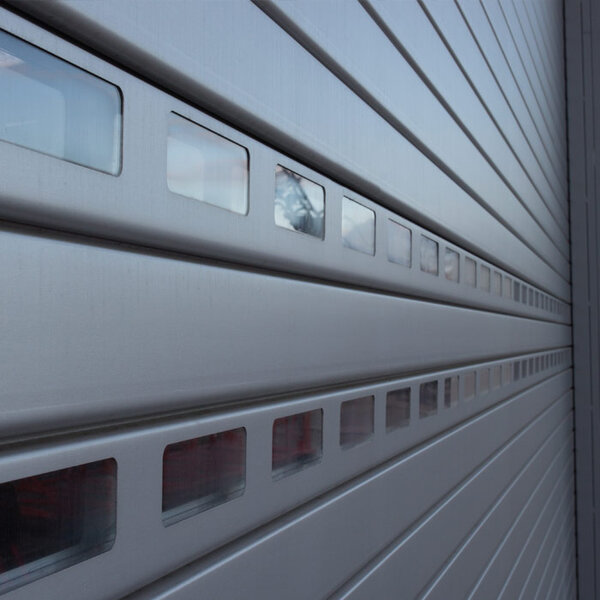

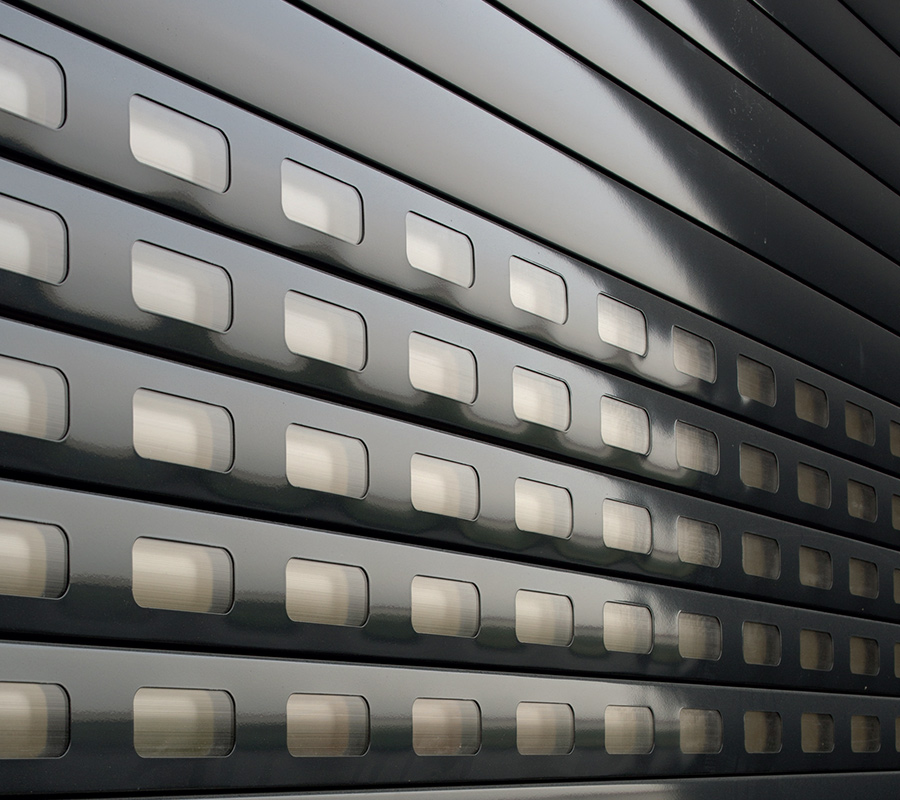

THGL100 dupla üvegezésű alumínium lamellák
Dupla üvegezésű alu lamellák ablakkivágásokkal, dupla héjú műanyag betéttel (víztiszta), kapunként maximum 10 üvegezett lamellával. Felülete a TH100 típussal megegyező. A záróprofil natúr kezeletlen alumíniumból készül.

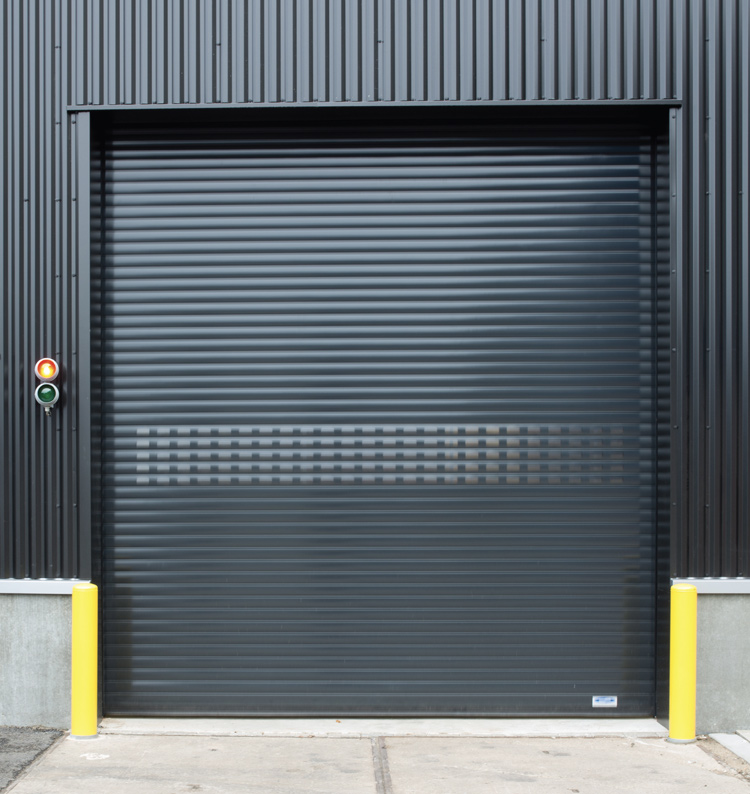

TH80 Redőnykapu
Duplafalú hőszigetelő lamellák, standard kivitelben natúr alumínium színtelen lakkozással. Kérésre más színre festett lamellákkal és bevilágító ablakokkal is rendelhető. A záróprofil natúr kezeletlen alumíniumból készül.

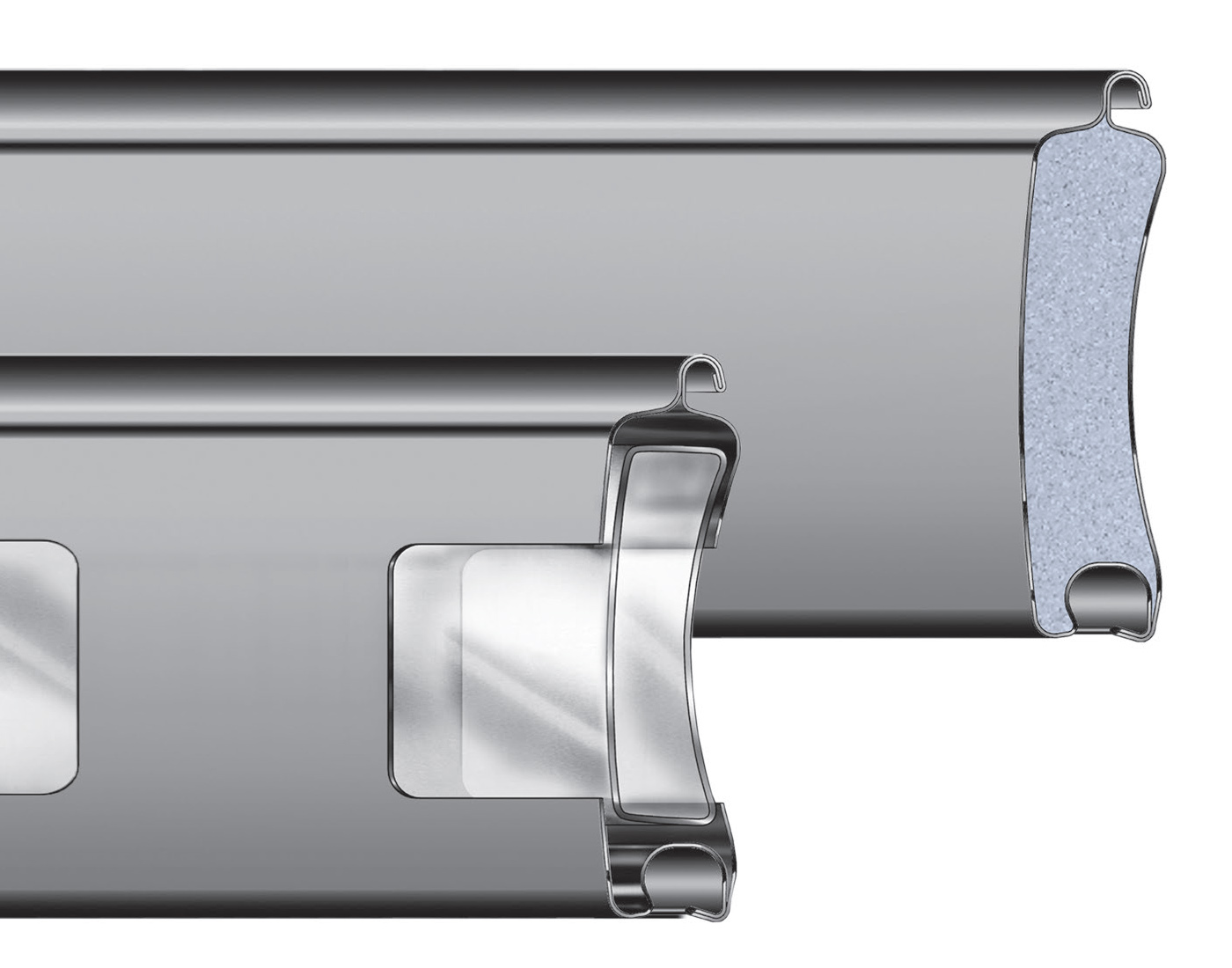

TH80 - 80 mm-es alumínium lamellák
Duplafalú alumínium lamellák, vastagságuk kb. 20 mm. Hőszigetelő PUR-keményhab betéttel. Magas felületi stabilitás a keményhab és a héj közötti ragasztásmentes összeköttetésnek köszönhetően. Esztétikus megjelenésű, speciálisan kifejlesztett profilforma, mely jelentősen szorosabb felcsévélést és kisebb szemöldökmagasságot tesz lehetővé.

THGL80 dupla üvegezésű alumínium lamellák
Dupla üvegezésű alumínium lamellák ablakkivágásokkal, dupla héjú műanyag betéttel (nem víztiszta), kapunként maximum 5 üvegezett lamellával. Felülete a TH80 típussal megegyező.

SZÍNEK ÉS FELSZERELTSÉG

Színek

Egyedi és exkluzív

A kapuk felár ellenében egy- vagy kétoldali RAL színre festve is rendelhetők, maximum 6000 x 5000 mm méretig. A záróprofil színe minden redőnykapunál standard natúr alumínium. Opcionálisan a kapulap gyárilag az alábbi RAL színekben is rendelhető:

Színek:
9002, 9006, 9007, 9010, 7016

Az acél és alumínium profilok RAL színskála szerinti színekre is festhetők (kivéve fényvisszaverő és közlekedésben használt színek).

Választható kapuszínek

Vezérlések

Tengelyvég hajtásos motor

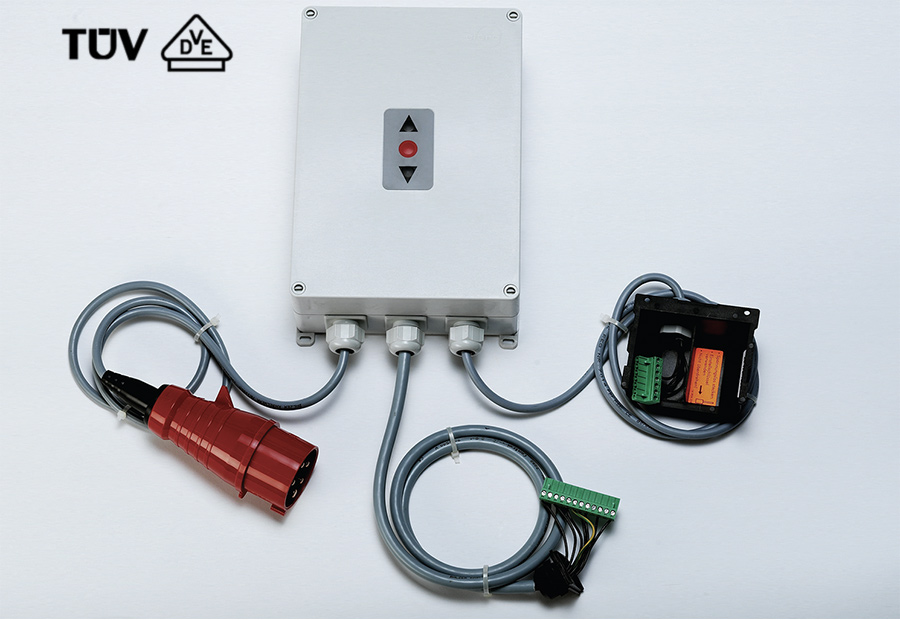

Totmann vezérlés
A legegyszerűbb elektromos vezérlés az úgynevezett Totmann vezérlés. A kapu nyitása a nyomógomb egyszeri megnyomásával, míg a zárása a gomb folyamatos nyomva tartásával történik. Így a kezelő minden esetben felügyelheti, hogy nincs-e olyan zavaró körülmény a kapu közvetlen közelében, ami annak záródását akadályozhatja.

Impulzus vezérlés
Az impulzus vezérlésnél a kapu a kezelőgomb egyszeri megnyomására felnyílik, majd újbóli megnyomására teljesen bezáródik. A kapu végállásai elektronikusan beállíthatók. A kapu alsó élébe egy akadályfelismerő érzékelőt kell beépíteni.

Idővezérelt automatikus zárás
A kapu vezérlése időkapcsolóval csak abban az esetben megengedett, ha nyitásérzékelő és biztonsági fénysorompó is felügyeli a kapunyílást.

Bővítési lehetőségek:

Távirányítás (99 csatornáig)
Közlekedés-szabályozás
Ellenirányú blokkolása más kapunak vagy kapuknak
Külső egységek, pl. radar, kulcsos kapcsoló, indukciós hurok és további elemek

Kezelőelemek és tartozékok

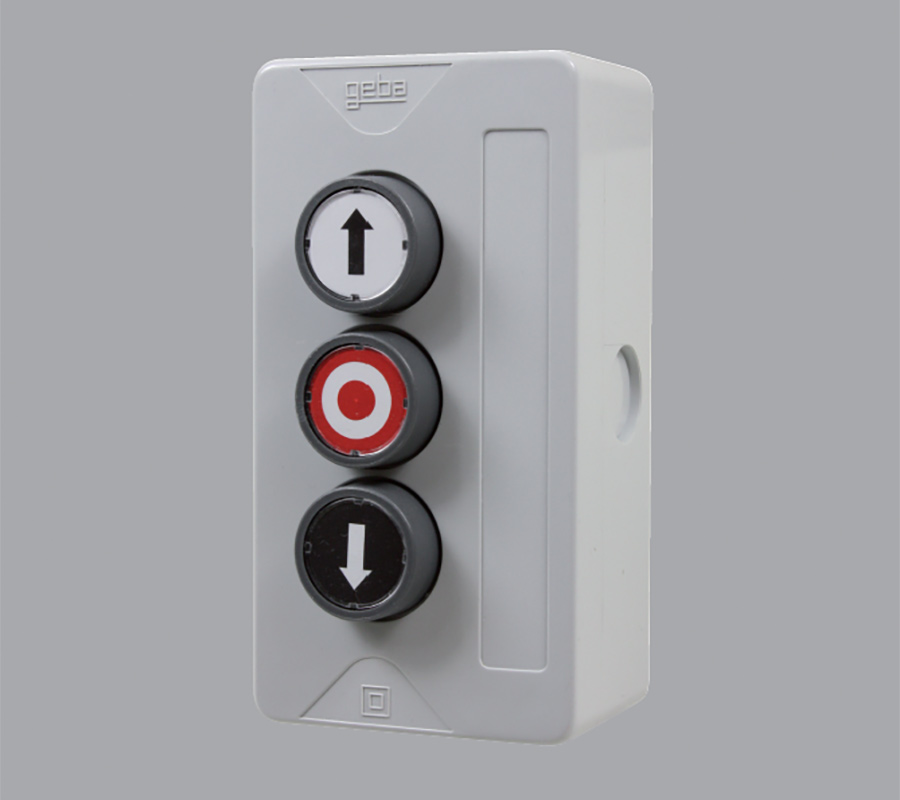

Nyomógombos kapcsoló
fel/stop/le
(kész vakolatra szerelhető)

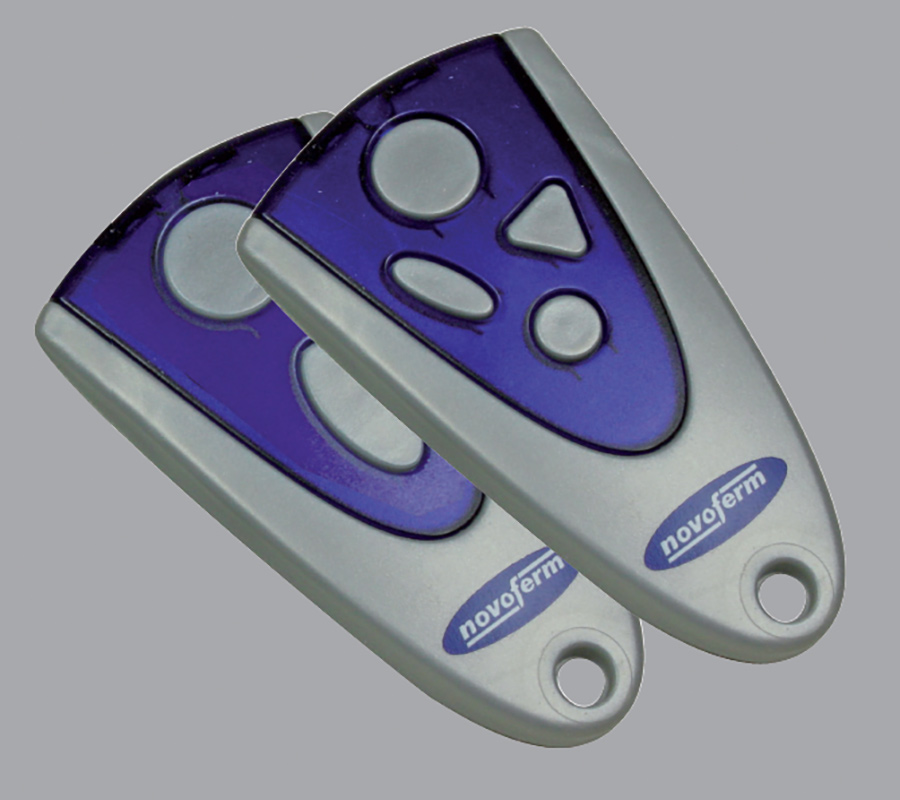

Távirányító
2 csatornás vagy 4 csatornás

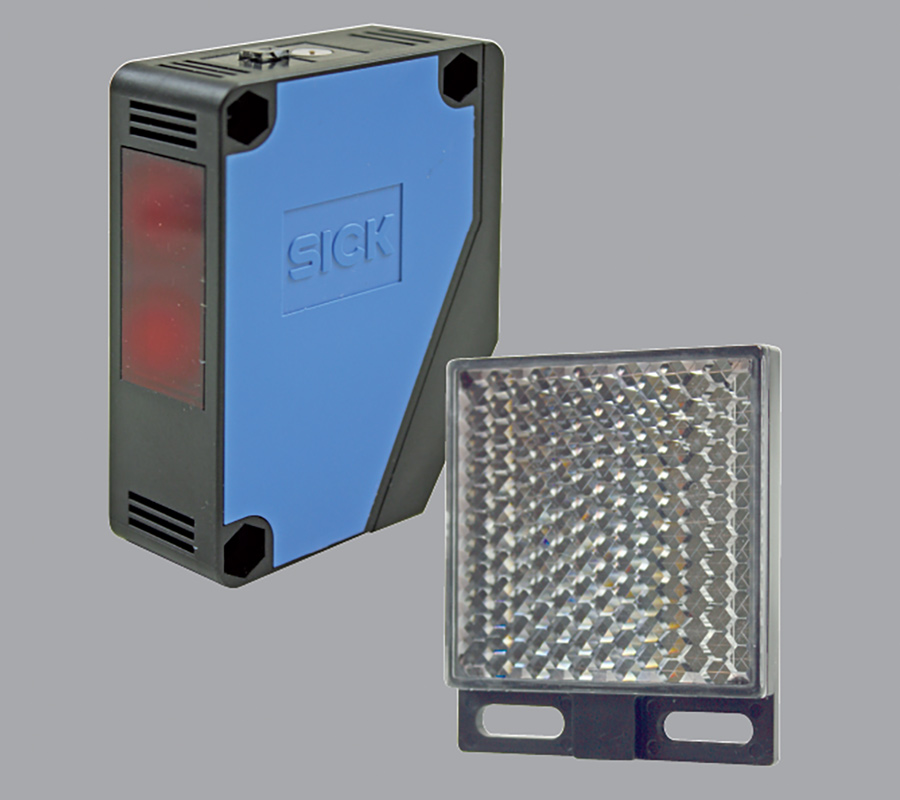

Biztonsági fénysorompó
fényvisszaverő prizmával

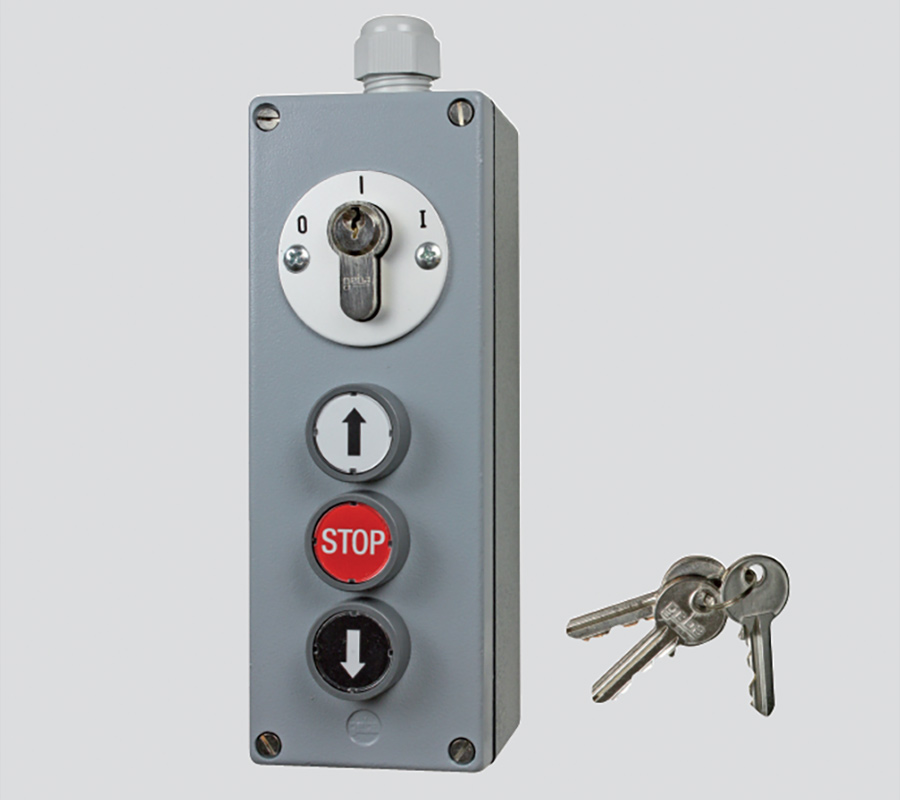

Kulcsos kapcsoló
fel/stop/le

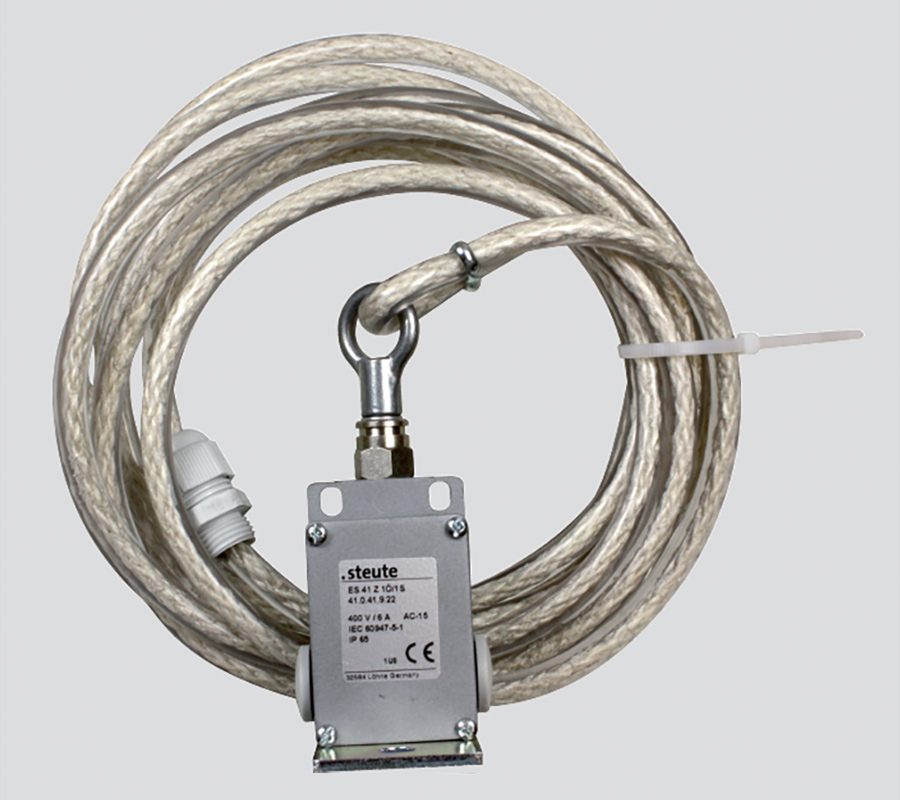

Húzókapcsoló

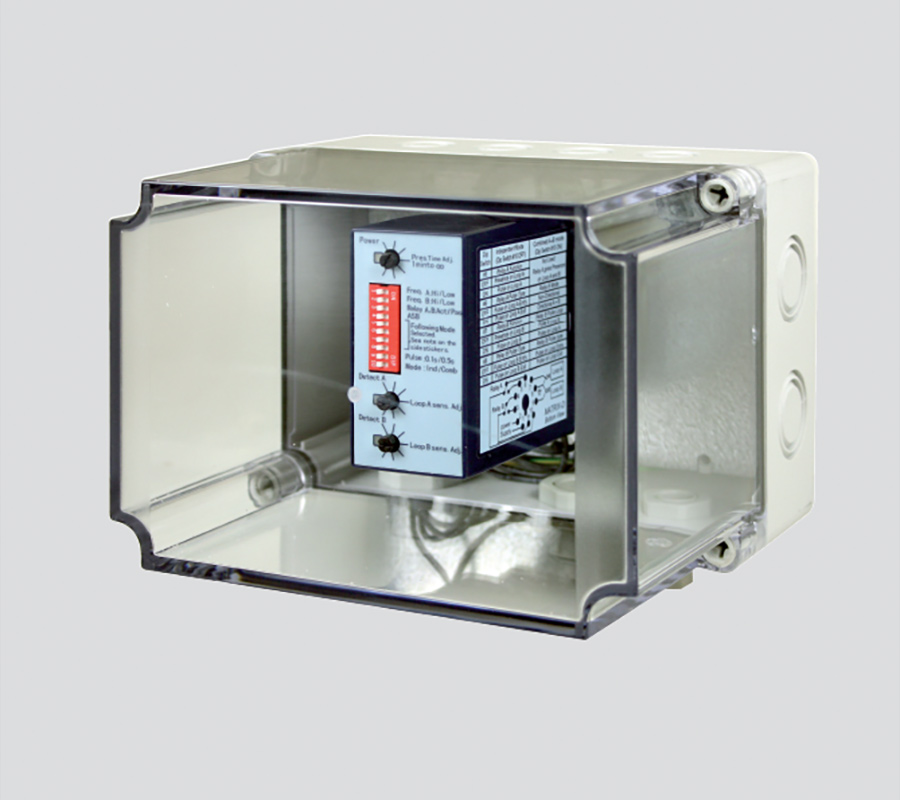

Indukciós hurokdetektor
különálló dobozolásban

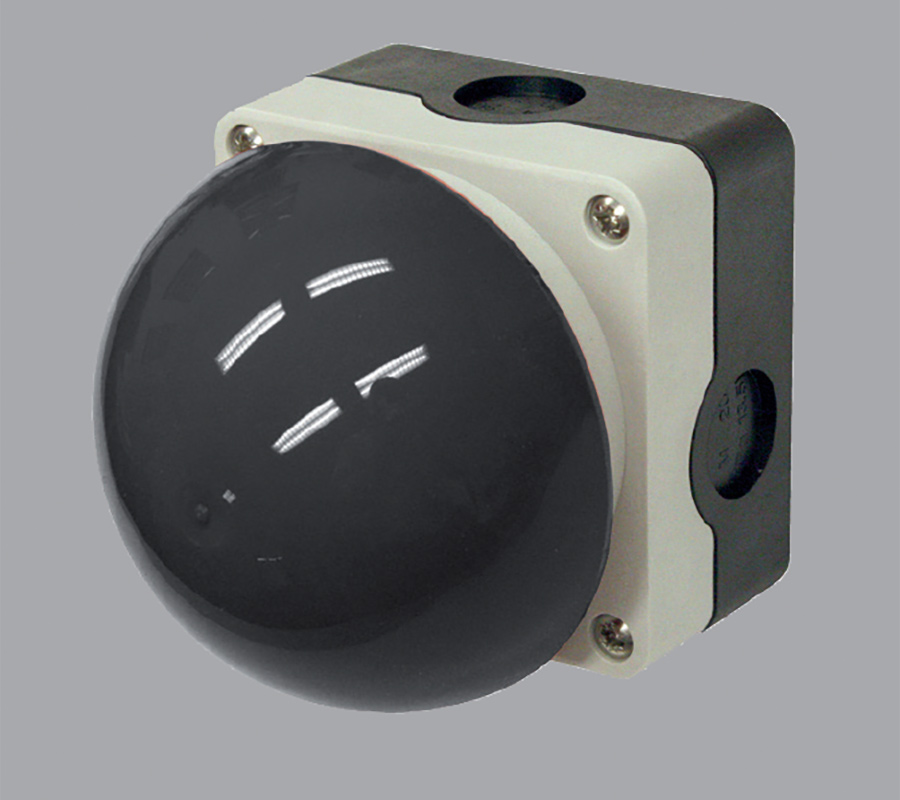

Nyomógomb
(kész vakolatra szerelhető)

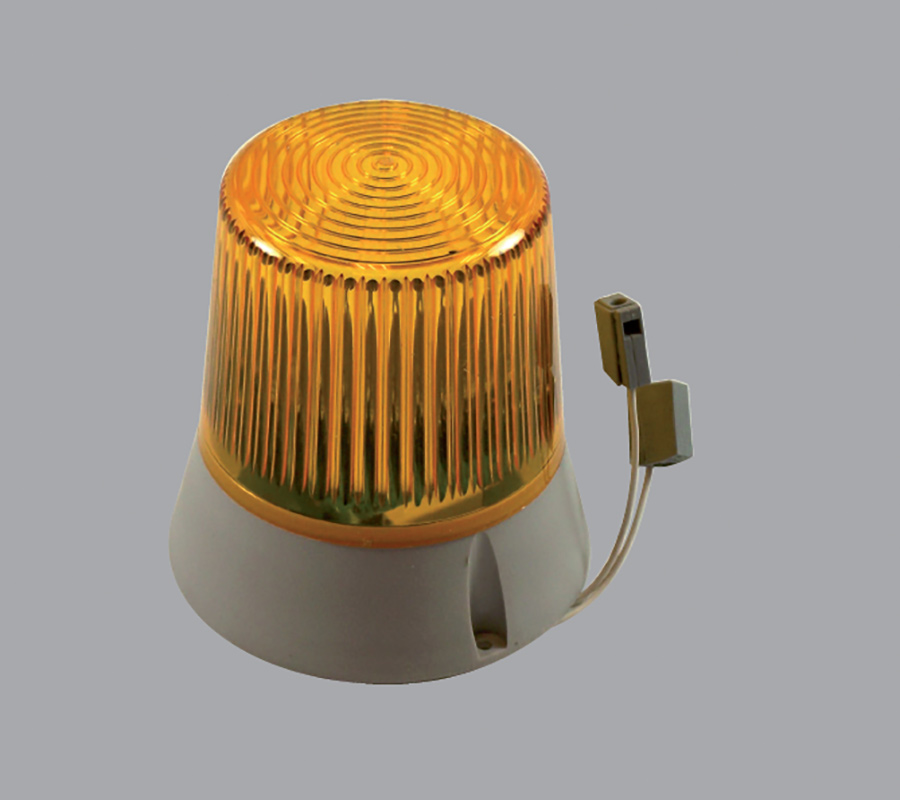

Vészvillogó

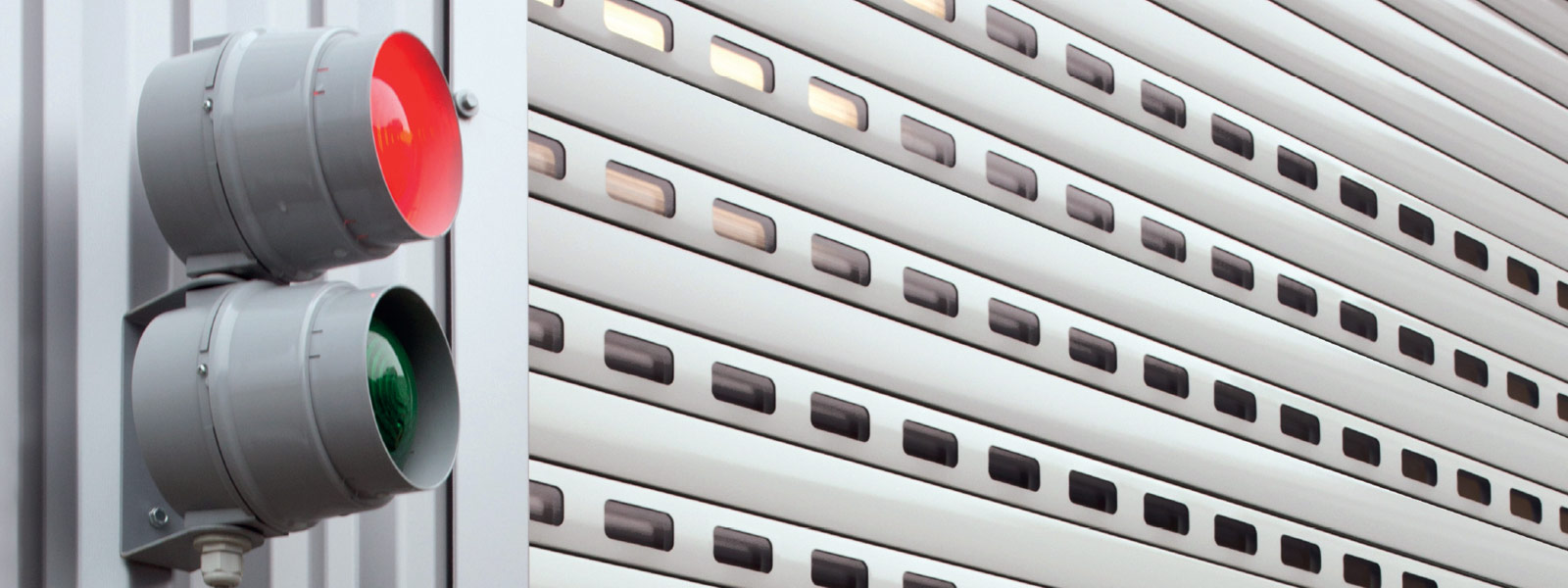

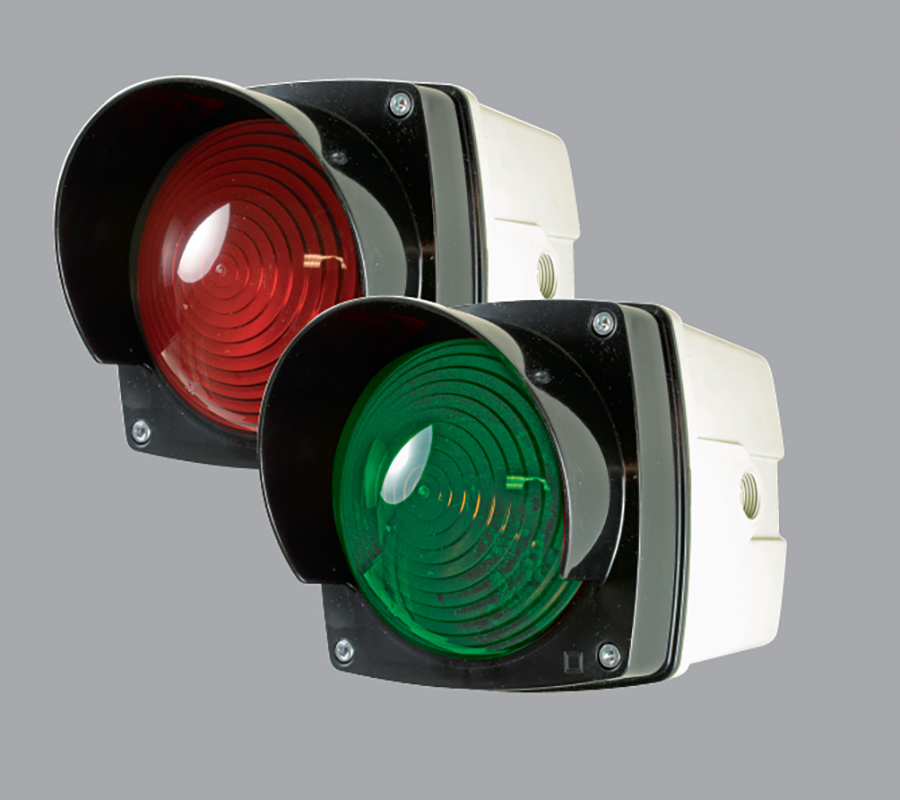

Jelzőlámpa
piros / zöld (többfajta kivitelben)

Előnyök pontokba szedve:

Jó hőszigetelés
Halk kapuműködés
Rugalmas műanyag bevonat a talaj egyenetlenségének kompenzálására

Automatikus záródás
Sokféle színben gyártható
Opcionálisan kitekintő és szellőző lamellákkal

Műszaki megoldások

Technikai részletek

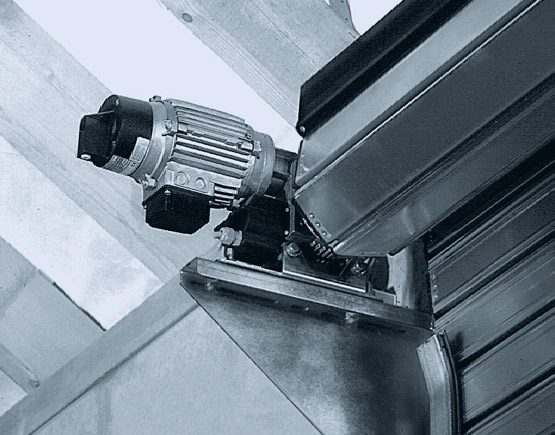

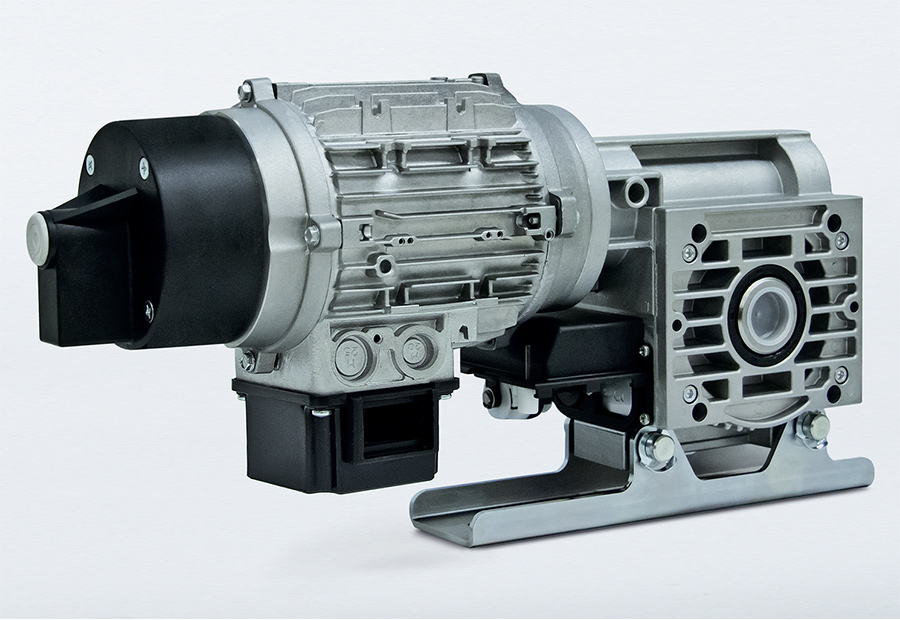

Tengelyvéghajtás (standard)
Gondozásmentes, utólagos olajozás nélkül működő, tengelyre szerelt meghajtás, közvetlenül a felcsévélőhenger acéltengelyére szerelve, mely által más elhelyezésekhez képest a szerelési és karbantartási idő jelentősen lecsökkenthető.

Karbantartást nem igénylő, önellenőrző és helyzetfüggetlen integrált zuhanásgátló, valamint közvetlenül a tengelyre szerelt végálláskapcsoló egység, pontosan állítható biztonsági és végpozíciókkal.

Áramszünet esetén lentről működtethető kézilánc vagy tekerőkar. A meghajtás elektromos csatlakoztatása szabványos csatlakozóval történik. Üzemi feszültsége 400V, váltóáram. A meghajtás TÜV és VDE minősített.

Tengelyvéghajtás (standard)

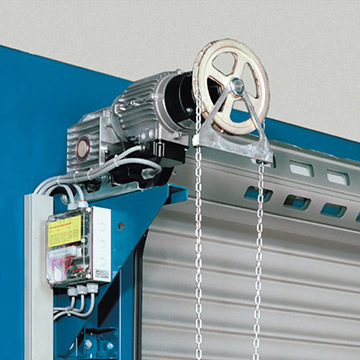

Lánckerék hajtás zuhanásgátlóval (egyedi méreteknél)
A tengelyvéghajtáshoz hasonlóan karbantartást nem igénylő, olajzáró biztonsági csigahajtással, beépített végálláskapcsoló egységgel, kézi tekerőkarral és kézi húzólánccal, a hajtástól a redőnyhengerhez biztosítandó erőátvitelhez szükséges acél lánckerékkel és láncokkal.

A kapu kötelező tartozéka a TÜV minősített zuhanásgátló, amely a felfüggesztő elemek meghibásodása esetén megakadályozza a kapu leszakadását.

Redőnyhenger
Alapanyaga alapozott acél, megengedett meghajlása a henger hosszához méretezve: 1/500, a lamellák jobb felcsévélése érdekében 168 mm-es minimális átmérővel.

Konzolrögzítés
A konzolok rögzítése történhet dübelezéssel, átmenő csavarokkal vagy hegesztéssel. Hegesztés esetén a helyszínen kiépített tartószerkezethez, illetve a gyár által biztosított rajz alapján előre felszerelt szerelőlapokhoz kell rögzíteni.

Lengő golyóscsapágy
Nagy méretű, a redőnyhengerek mozgatásához, konzolokkal alátámasztva.

Vészhelyzeti működtetés
Lentről működtethető kézilánccal.

Szerelés / elektromos bekötés
A kapuk beszerelését a vonatkozó előírásoknak megfelelően kell elvégezni. Az elektromos egységek elhelyezése, vezetékezése és bekötése az átadott kapcsolási rajzok alapján az építtető feladata. Szintén az építtetőnek kell telepíteni a biztosítékokat és a zárható főkapcsolót.

Megjegyzés
A következő kivitel is rendelhető:
- váltóáramú elektromos hajtás, üzemi feszültség 230 V
- Kézi működtetés torziós rugós tengellyel (3000*2800 mm kapuméretig)

Minden itt bemutatott redőnykapu teljesíti az EN 13241 kapuszabvány előírásait.

Vezetősínek és záróprofilok

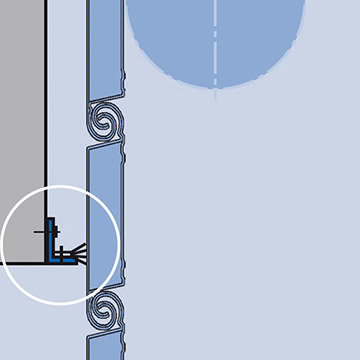

Padlótömítés TH80-as redőnykapuhoz
EPDM gumitömítés, mely a TH80-as profilba
csúsztatható.

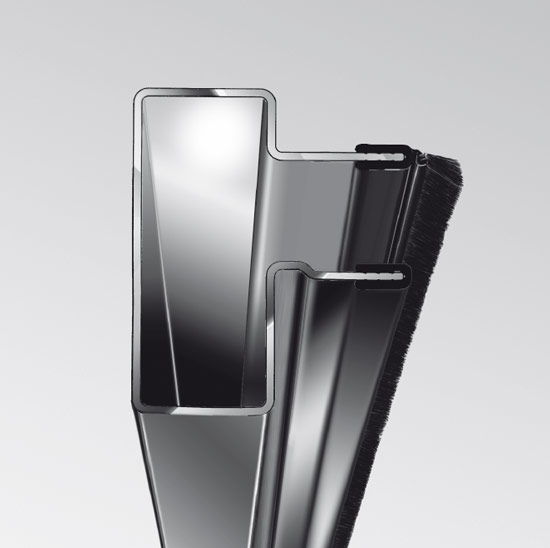

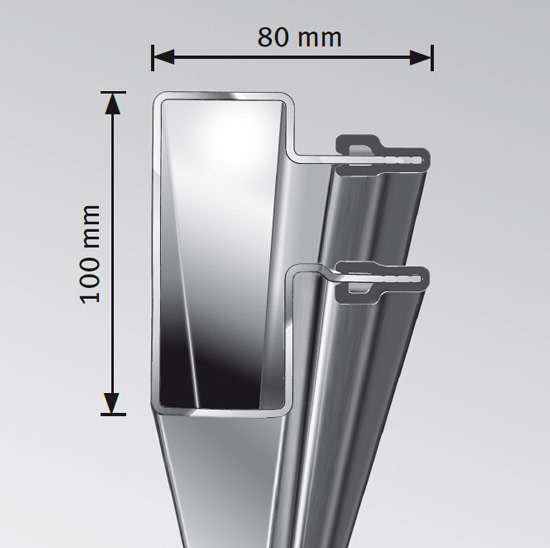

FS2 vezetősín
valamennyi redőnykapunkhoz
Horganyzott acél vezetősín, ráhúzott
műanyag lécekkel, oldalsó gumitömítéssel.
Szerelése hegesztés nélkül, acél tartókkal is lehetséges.

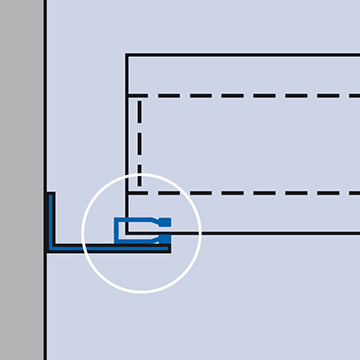

Oldalsó tömítés FS2 vezetősínhez
Hőveszteség és huzat ellen, a műanyag
lécek a kapu belső oldalán kefeszegéllyel
vannak ellátva.

Beépítés

A Novoferm redőnykapuk számos beépítési helyzetre alkalmasak. Az alábbiakban bemutatunk néhány példát. A szerelési útmutatóban minden részlet megtalálható.

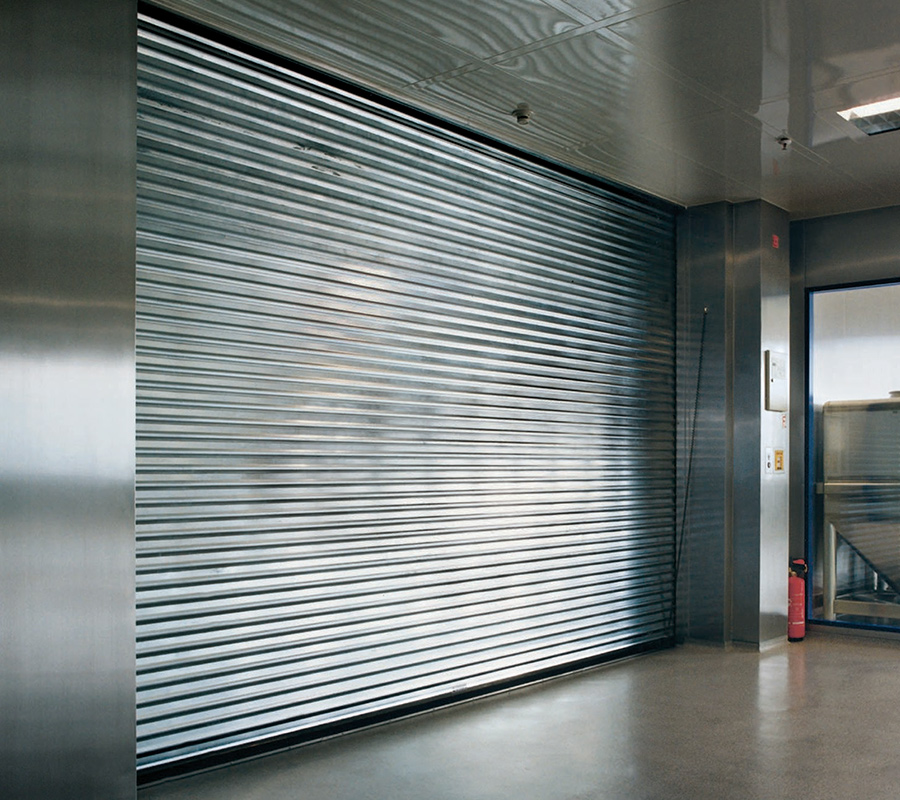

Beépítési helyzetek / alkalmazások

Beépítési helyzetek

Vészműködtetés
lentről kézilánccal

Oldalsó borítás
akkor szükséges, ha a kapu csatlakoztatásához egyáltalán nincs, vagy túl kicsi a hely.
Az acélprofilt a kapu súlyához méretezik.

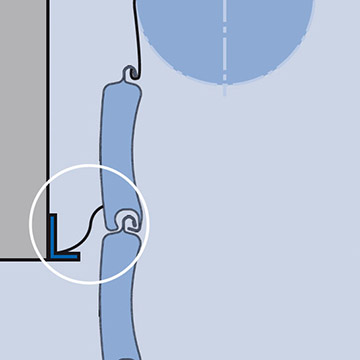

Szemöldöktömítés V80 / TH100
kaputípusokhoz a hőveszteség és léghuzat
ellen:
- V80-as típus kefetömítéssel
- TH100-as típus 5 m-ig vékony
gumitömítéssel, a fölött kefetömítéssel

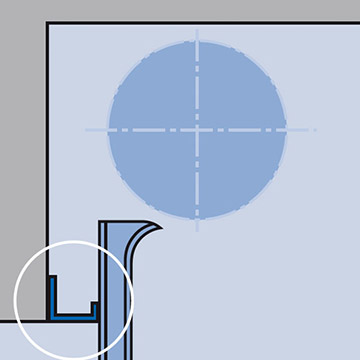

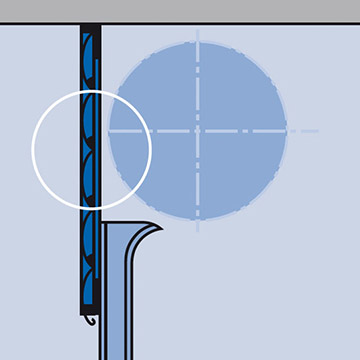

Szemöldöktakaró TH80 kaputípushoz
hőveszteség és léghuzat ellen.
TH80-as lamellára rögzített műanyag
tömítés.

Vízszintes szemöldöktakaró blende
használata szükséges, ha a szemöldök beljebb esik. Fixen rögzített blende horganyzott
lemez szegéllyel, kaputípustól függően sima
vagy hőszigetelt kivitelben.

Függőleges szemöldöktakaró blende
használata szükséges szemöldök nélküli
nyílásokba, a kapulappal megegyező profi-
lokkal, fixen, acél keretbe rögzítve, igény
szerint horganyzott lemez szegéllyel.

ALKALMAZÁSOK

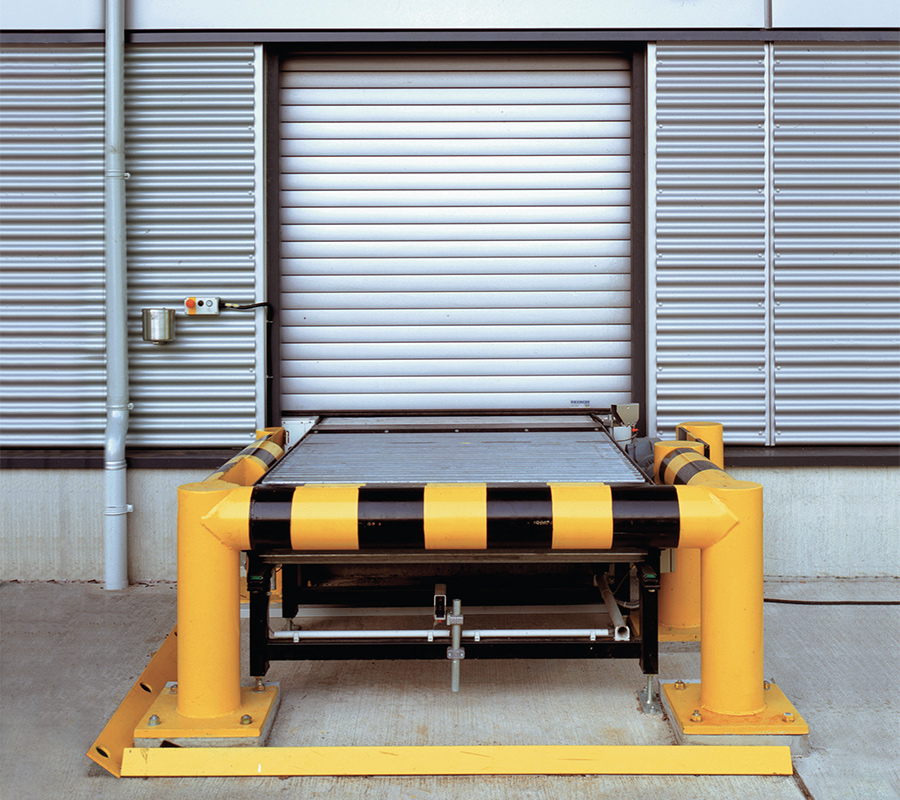

Egyedi konstrukciók
Szakmai ismereteinkre alapozva, nem szokványos beépítési körülményekre és egyedi vevőigényekre is készítünk változatos speciális megoldásokat.

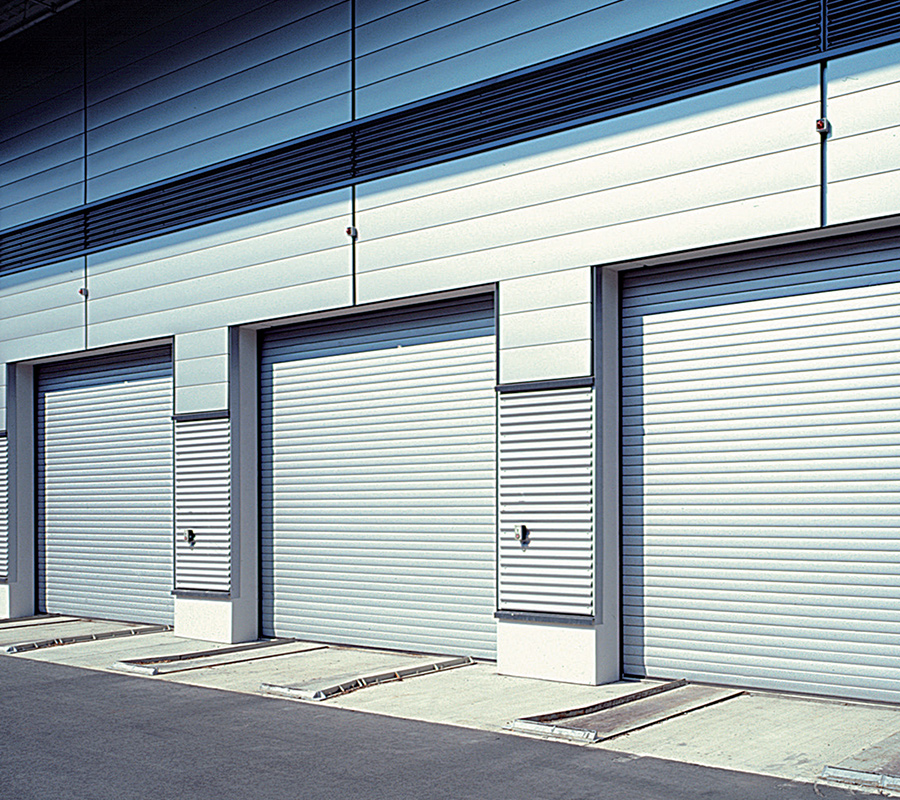

Logisztikai vállalatok
Logisztikai vállalatoknál hagyományosan a redőnykapuk gondoskodnak a biztonságos és zökkenőmentes folyamatokról.
