Hidraulikus rámpakiegyenlítők

A Novoferm hidraulikus rámpakiegyenlítők különböző változatokban, kitolóékes vagy billenőlapos kivitelben vagy önhordó acélvázzal rendelhetők.
Kiemelt termékként kínáljuk Önnek a NovoDock EVO X-et, mint a következő generációs rámpakiegyenlítőt, valamint a NovoDock L730i-t, mint ideális hőszigetelt megoldást.

Típusváltozatok

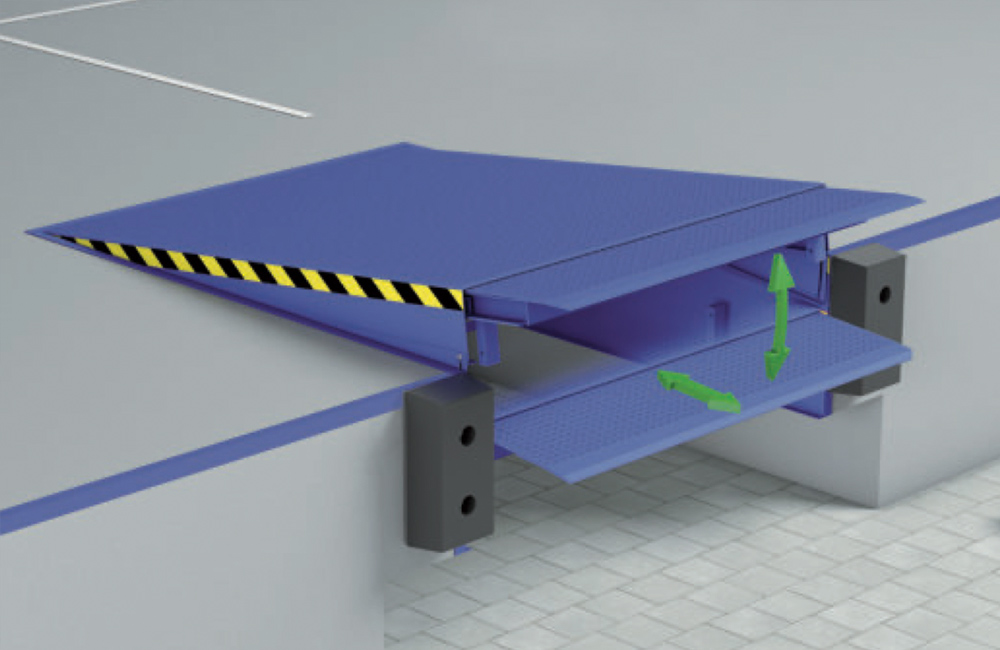

A kitolóékes rámpakiegyenlítők lehetővé teszik a teherautó teljes rakfelületének kihasználását. A z előre tolható egységet a teherautó rakfelületére helyezik, így folyamatos kapcsolat jön létre a jármű rakfelülete és a rakodórámpa között. Ha a teherautó nem közvetlenül a rámpánál áll, a változtatható kitolóéket a nagyobb rés kiegyenlítésére lehet használni.

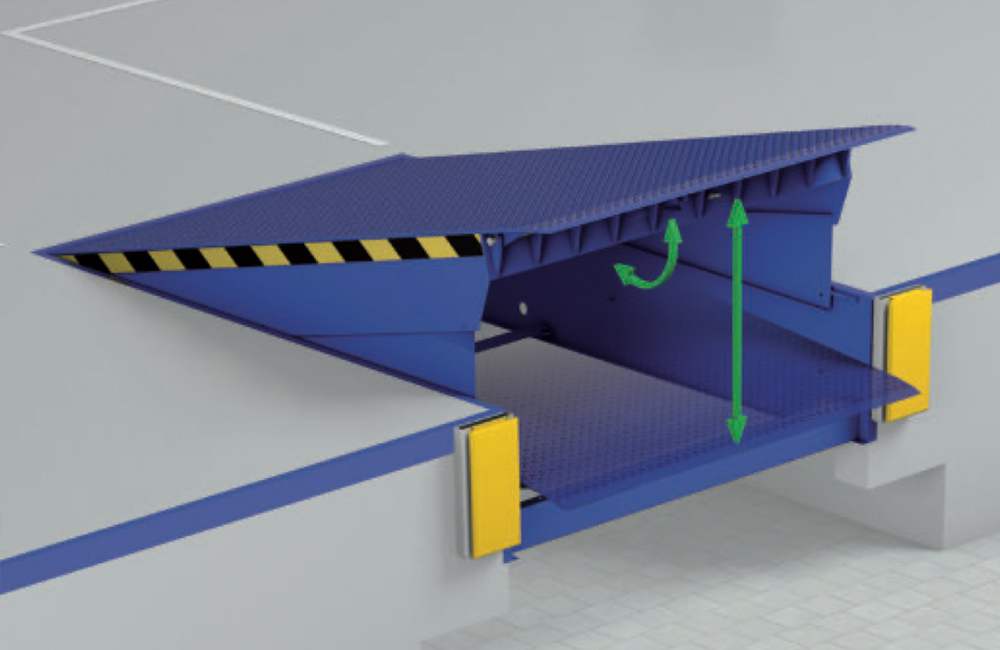

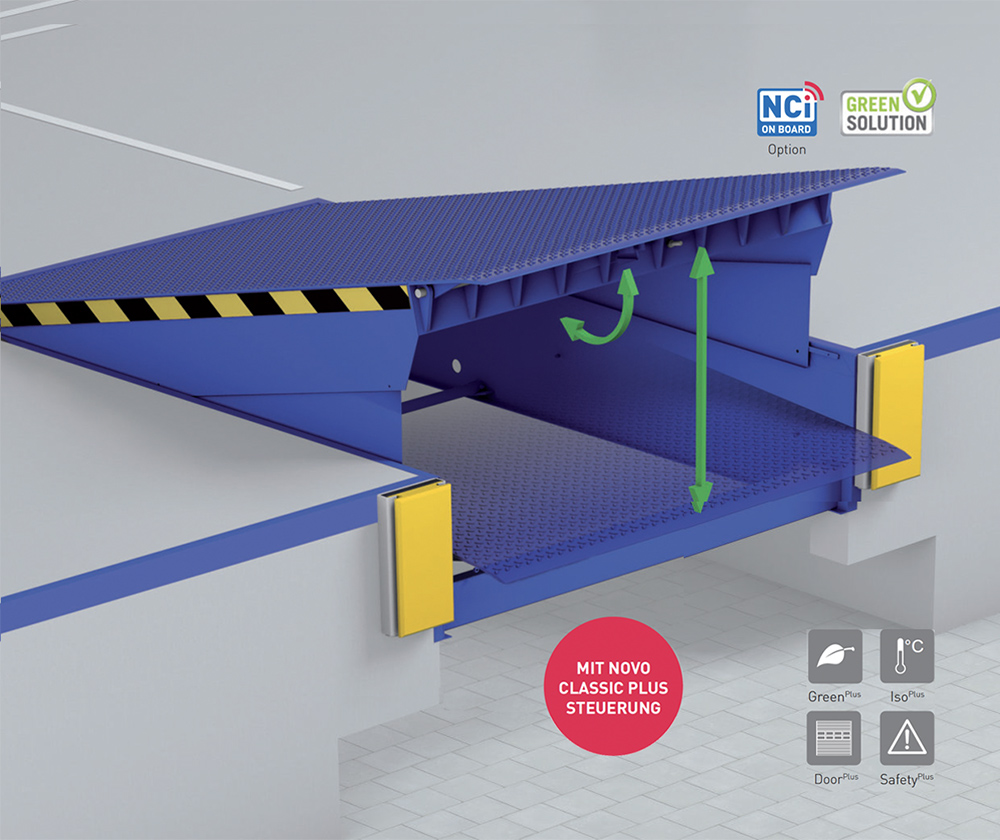

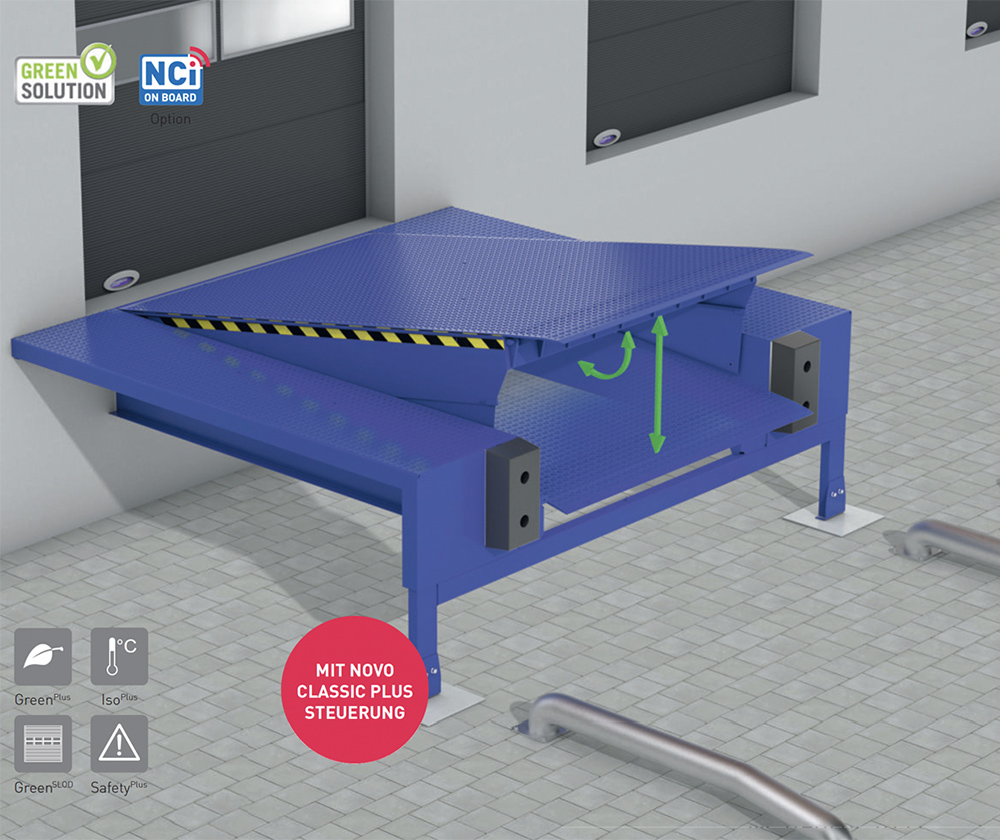

A billenőlapos rámpakiegyenlítők a rakodástechnika alapverzióját képviselik. Itt az épület és a teherautó közötti részt egy billenőlap hidalja át, amely felfelé billen, majd felfekszik a teherautóra. A billenőlapos rámpakiegyenlítők stabilak és masszívak, kezelhetőségük viszonylag egyszerű.

A NovoDock EVO X, mint a rámpakiegyenlítők új generációja, ötvözi az intelligens biztonsági technológiát a digitális információmenedzsmenttel, miközben egyszerű és gyors vezérlést biztosít.

A NovoDock L730i ideális hőszigetelt, energiatakarékos megoldás. A rámpakiegyenlítő egyedülálló kialakítása minden helyzetben optimális szigetelést biztosít. A rakodás során sem jut be huzat a rakodóhíd alá, így hatékonyan megelőzhető a hőhidak kialakulása.

Összehasonlítás és tulajdonságok

Kitolóékes rámpakiegyenlítők összehasonlítása

	Termékjellemzők	L730i ISO	L730i standard	L530	L530R	P1530	L550i	VL6020
	kitolóékkel	●	●	●	●	●	●	●
	billenőlappal
	ISO-Dock	●	●
Opcionális csomagok	Green^Plus	●	●	o	o	o	●
	Green^SLOD			o	o	o
	Iso^Plus			o	o	o	o
	Door^Plus	o	o	o	o	o	o
	Safety^Plus	o	o	o	o	o	o
	Névleges terhelhetőség EN 1398 szerint kN-ban	60	60	60	60	60	100	60/20
	Névleges hossz mm-ben (NL)	2.000, 2.500, 3.000	2.000, 2.500, 3.000	2.000, 2.500, 3.000	2.000, 2.500, 2.750, 3.000	2.000, 2.440 (2.500), 3.000	2.000, 2.500, 3.000, 3.500, 4.000, 4.500	3.500, 4.000, 4.500, 5.000
	Névleges szélesség mm-ben	2.000, 2.250	2.000, 2.250	1.750, 2.000, 2.250, 2.400	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250	2.000, 2.200, 2.250	2.000, 2.250, 2.400	2.000
Beépítési magasság	600 mm			3.000 mm-ig (NL)	3.000 mm-ig (NL)
	700 mm/725 mm¹⁾			3.000 mm-ig (NL)	3.000 mm-ig (NL)	3.000 mm-ig (NL)	2.500 mm-ig (NL)
	800 mm /830 mm²⁾	3.000 mm-ig (NL)	3.000 mm-ig (NL)				3.000 mm-nél (NL)
	900 mm/1200 mm³⁾	3.000 mm-nél (NL)	3.000 mm-nél (NL)				3.500 mm-től (NL)	5.000 mm-ig (NL)
	Kitolóék/billenőlap mm-ben	● 700 / o 1.000	● 500 / o 700 / o 1.000	● 500 / o 1.000	● 500 / o 1.000	● 500 / o 1.000	500	● 500 / o 1.000
	Üzemi feszültség	3 N~400 V/50 Hz/ 16 A	3 N~400 V/50 Hz/ 16 A	3 N~400 V/50 Hz/ 16 A	3 N~400 V/50 Hz/ 16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Védelmi osztály	IP 65	IP 65	IP 65	IP 65	IP 65	IP 65	IP 54
	Motor teljesítmény kW-ban	max. 1,5	max. 1,5	max. 1,5	max. 1,5	max. 1,5	max. 1,5	max. 1,5
Típusjellemzők	Plató lemezvastagság mm-ben	8/10	8/10	8/10	8/10	8/10	10/12	8/10
Típusjellemzők	Kitolóék/billenőlap lemezvastagság mm-ben	12/14	12/14	12/14	12/14	12/14	15/17	15/17
Áthidaló érték felfelé / lefelé (kitolás1000 mm)	Névleges hossz 2000, Beépítési magasság 600			330 (405)/300 (315)	330 (405)/300 (315)
	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²	350 (400)/370 (400)	320/340⁴⁾	360 (440)/400 (435)	360 (440)/400 (435)	360 (460)/380 (430)	300/400
	Névleges hossz 2250, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 600			430 (500)/290 (280)	430 (500)/290 (280)
	Névleges hossz 2500, Beépítési magasság 700 /725¹/830²	400 (430)/370 (370)	370/310⁴⁾	470 (540)/370 (390)	470 (540)/370 (390)	470 (590)/350 (390)	300/400
	Névleges hossz 2750, Beépítési magasság 600				400 (500)/270 (270)
	Névleges hossz 2750, Beépítési magasság 700				430 (530)/350 (370)
	Névleges hossz 3000, Beépítési magasság 600			420 (475)/270 (260)	420 (475)/270 (260)
	Névleges hossz 3000, Beépítési magasság 700/725¹/830²	340 (370)/330 (350)	310/310⁴⁾	480 (565)/400 (390)	480 (565)/400 (390)	480 (590)/400 (380)
	Névleges hossz 3000, Beépítési magasság 800 /900²	400 (430)/370 (400)	370/350⁴⁾				370/400
	Névleges hossz 3500, Beépítési magasság 800
	Névleges hossz 3500,Beépítési magasság 900/1200³						450/400	400/600
	Névleges hossz 4000, Beépítési magasság 900/1200³						450/400	400/650
	Névleges hossz 4500, Beépítési magasság 900/1200³						450/400	400/750
	Névleges hossz 5000, Beépítési magasság 1200							400/775
	Megengedett maximális elhajlás EN 1398 szerint	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %
	Vezérlés	Novo i-Vision	Novo i-Vision	Novo SuperVision 5	Novo SuperVision 5	Novo SuperVision 5	Novo i-Vision	5 gombos vezérlés
	Novo i-Vision változat	● TA \| o TAD	● TA \| o TAD	o TA \| o TAD	o TA \| o TAD	o TA \| o TAD	● TA \| o TAD
	Novoferm kommunikációs interfész (NCI)	●	●	o	o	o	●
Színek	RAL 5010 (enciánkék)	●	●	●	●	●	●	●
	RAL 7016 (antracitszürke)	●	●	●	●	●	●	●
	RAL 9005 (fekete)	●	●	●	●	●	●	●
	További RAL színek	o	o	o	o	o	o	o
	tüzihorganyzott	o	o	o	o	o	o	o
● Standard o opcionális ¹⁾ csak P1320 ²⁾ csak L730i ³⁾ csak VL6020 ⁴⁾ Kitolóék 700/1000 úgy, mint L730i ISO-nál

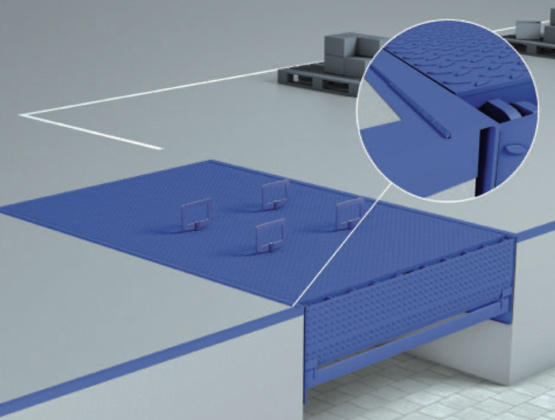

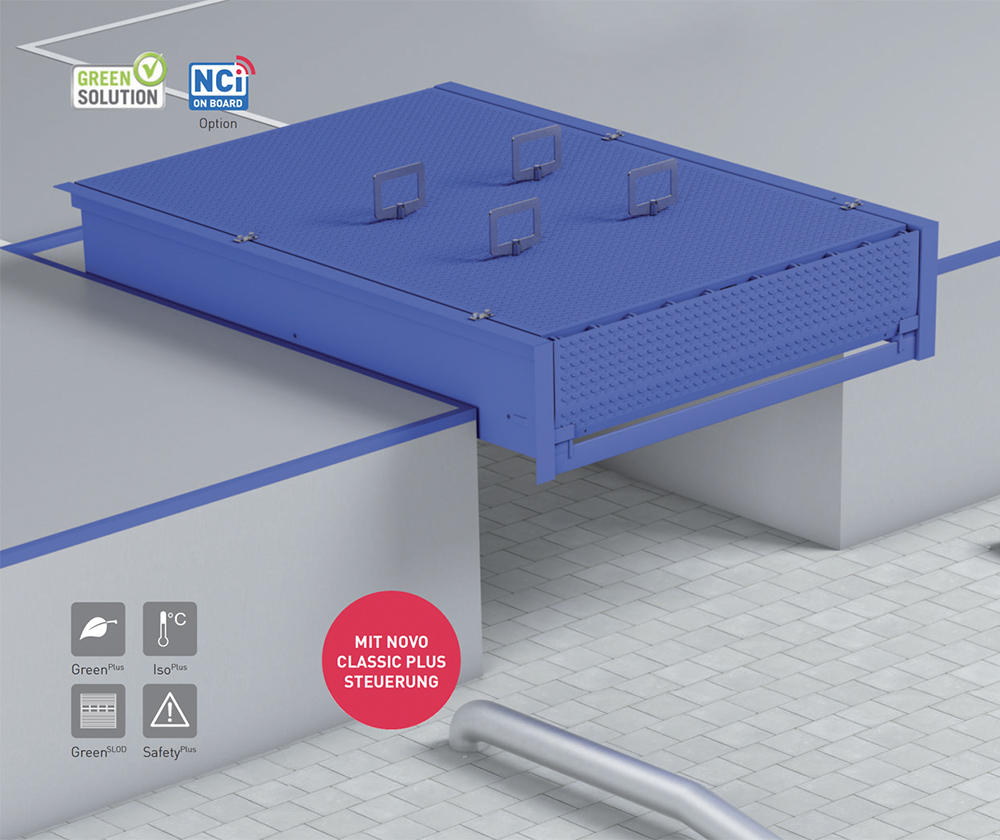

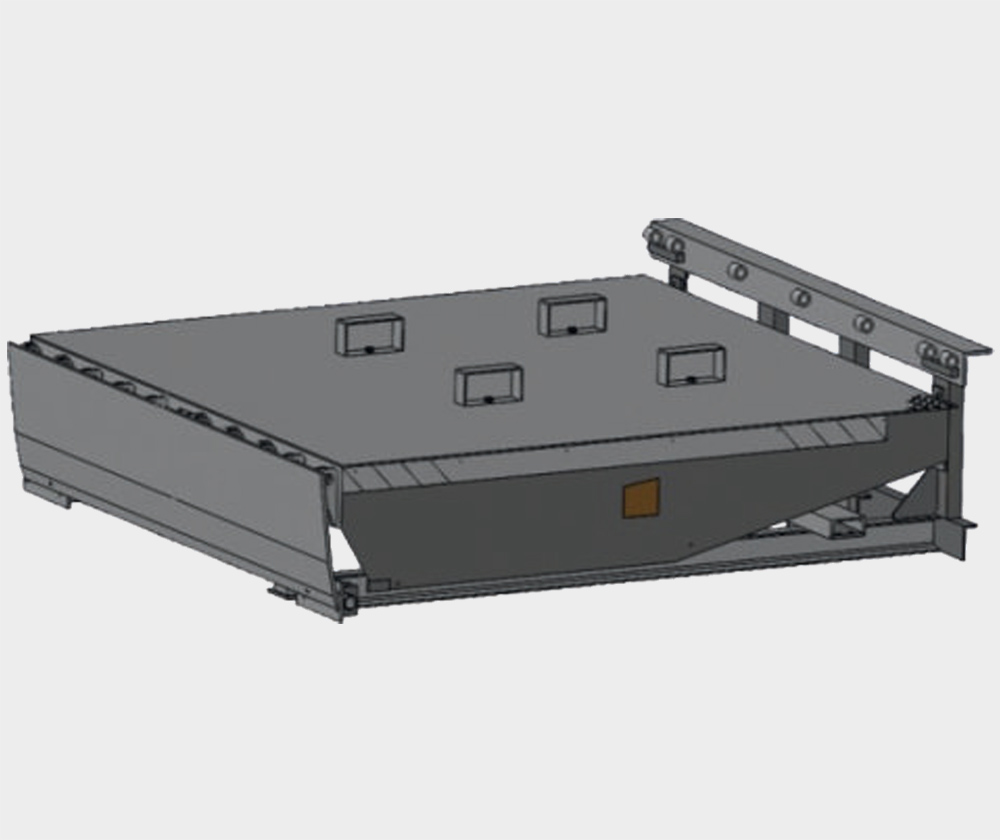

Billenőlapos rámpakiegyenlítők összehasonlítása

	Termékjellemzők	L320	L320R	L320e	P1320	L350i
	kitolóékkel
	billenőlappal	●	●	●	●	●
	ISO-Dock
Opcionális csomagok	Green^Plus	o	o	o	o	●
	Green^SLOD
	Iso^Plus	o	o		o	o
	Door^Plus	o	o	o	o
	Safety^Plus	o	o	o	o	o
	Névleges terhelhetőség EN 1398 szerint kN-ban	60	60	60	60	100
	Névleges hossz mm-ben (NL)	2.000, 2.500, 2.750, 3.000	2.000, 2.500, 2.750, 3.000	2.000, 2.250, 2.500, 3.000	2.000, 2.440 (2.500), 3.000	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Névleges szélesség mm-ben	2.000, 2.100, 2.250	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250	2.000	2.000, 2.200, 2.250	1.750, 2.000, 2.250
Beépítési magasság	600 mm	3000 mm-ig (NL)	3 000 mm-ig (NL)	3 000 mm-ig (NL)	3 000 mm-ig (NL)	3 000 mm-ig (NL)
	700 mm/725 mm¹⁾					3000 mm-ig (NL)
	800 mm /830 mm²⁾					3000 mm-nél (NL)
	900 mm/1200 mm³⁾					4 000 mm-től (NL)
	Kitolóék/billenőlap mm-ben	400	400	400	400	400
	Üzemi feszültség	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Védelmi osztály	IP 65	IP 65	IP 65	IP 65	IP 65
	Motor teljesítmény kW-ban	max. 0,75	max. 0,75	max. 0,75	max. 0,75	max. 1,5
Típusjellemzők	Plató lemezvastagság mm-ben	6/8	6/8	6/8	6/8	8/10
Típusjellemzők	Kitolóék/billenőlap lemezvastagság mm-ben	12/14	12/14	12/14	12/14	15/17
Áthidaló érték felfelé / lefelé (kitolás1000 mm)	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²	360/300	360/300	360/270		250/290
	Névleges hossz 2250, Beépítési magasság 600				360/320	290/340
	Névleges hossz 2500, Beépítési magasság 600			360/270
	Névleges hossz 2500, Beépítési magasság 700 /725¹/830²	380/270	380/270	330/270		310/270
	Névleges hossz 2750, Beépítési magasság 600				380/290	360/330
	Névleges hossz 2750, Beépítési magasság 700	390/270	390/270
	Névleges hossz 3000, Beépítési magasság 600
	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²	400/260	400/260	270/270		360/270
	Névleges hossz 3000, Beépítési magasság 700/725¹/830²				400/290	430/330
	Névleges hossz 3000, Beépítési magasság 800 /900²
	Névleges hossz 3500, Beépítési magasság 800					520/350
	Névleges hossz 3500,Beépítési magasság 900/1200³
	Névleges hossz 4000, Beépítési magasság 900/1200³					570/350
	Névleges hossz 4500, Beépítési magasság 900/1200³					620/350
	Névleges hossz 5000, Beépítési magasság 1200
	Megengedett maximális elhajlás EN 1398 szerint	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %
	Vezérlés	Novo Classic Plus	Novo Classic Plus	Novo Classic Plus	Novo Classic Plus	Novo i-Vision
	Novo i-Vision változat	o HA \| o HAD	o HA \| o HAD	o HA \| o HAD	o HA \| o HAD	● HAR1
	Novoferm kommunikációs interfész (NCI)	o	o	o	o	●
Színek	RAL 5010 (enciánkék)	●	●	●	●	●
	RAL 7016 (antracitszürke)	●	●	●	●	●
	RAL 9005 (fekete)	●	●	●	●	●
	További RAL színek	o	o	o	o	o
	tüzihorganyzott	o	o	o	o	o
● Standard o opcionális ¹⁾ csak P1320 ²⁾ csak L730i ³⁾ csak VL6020 ⁴⁾ Kitolóék 700/1000 úgy, mint L730i ISO-nál

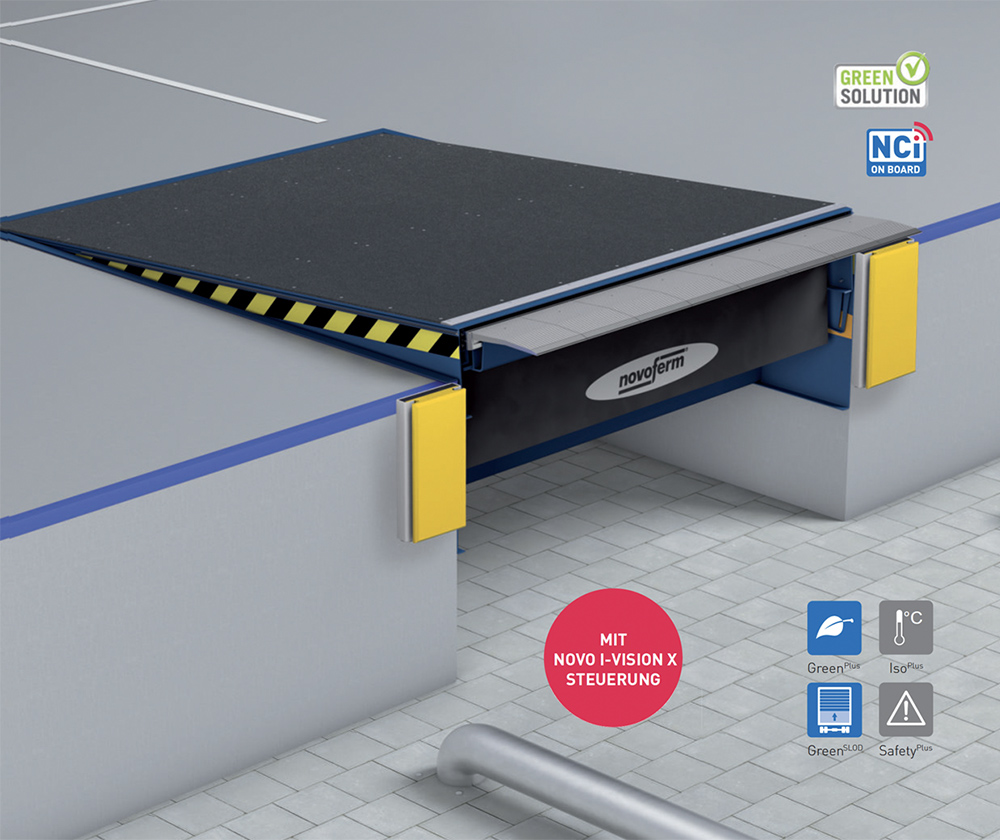

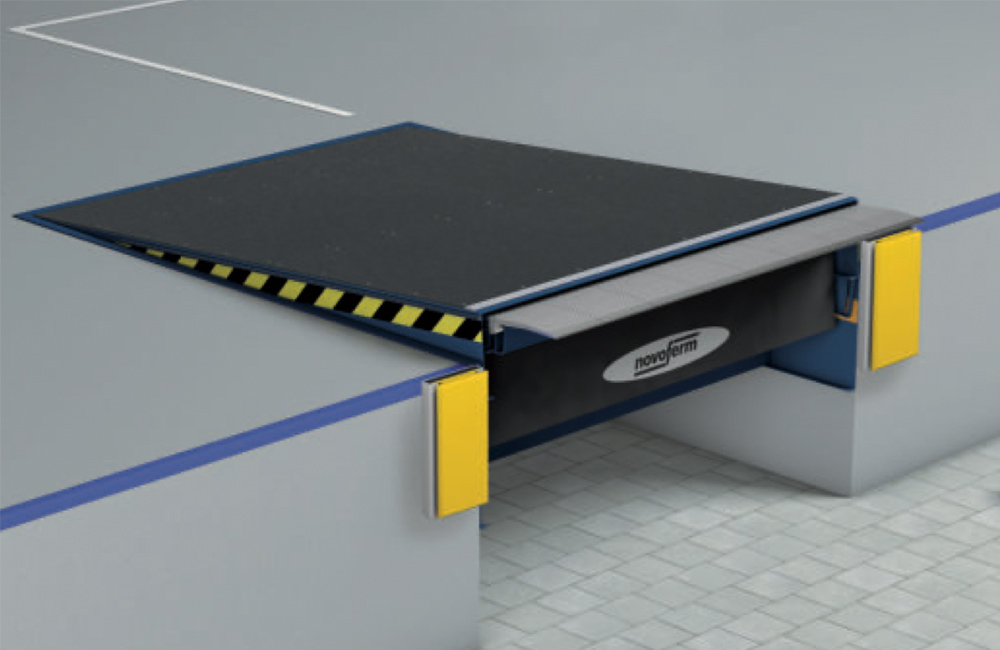

Novodock Evo x

A rámpakiegyenlítők új generációja

X-TRA biztonság
iQ-Slide – egy szabadalmaztatott intelligens megoldás, mely a rámpakiegyenlítőből automatikusan kinyúlva követi a teherautó raktér padlóját, megakadályozva a rámpakiegyenlítő lecsúszását a teherautóról. Ha a kitolóék elérte a maximális kinyúlását, és már nem képes tovább követni a teherautó elmozdulását, akkor egy figyelmeztető hangjelzés és a vezérlő kijelzőjén egy LED mutatják, hogy ez a funkció a továbbiakban már nem aktív.

SLOD-funkció – tehergépjármű ajtaja biztonságosan nyitható
A SLOD-funkciónak köszönhetően a kezelő úgy nyithatja fel a tehergépjármű hátsó ajtaját, hogy kizárható a rakodórámpa lecsapódásának veszélye. Ez jelentős többletbiztonságot nyújt. Ebben a kivitelben a rakodórámpa bármilyen mozgatására egy nyomógomb szolgál. Egyszerű és hatékony.

X-TRA nyugalom

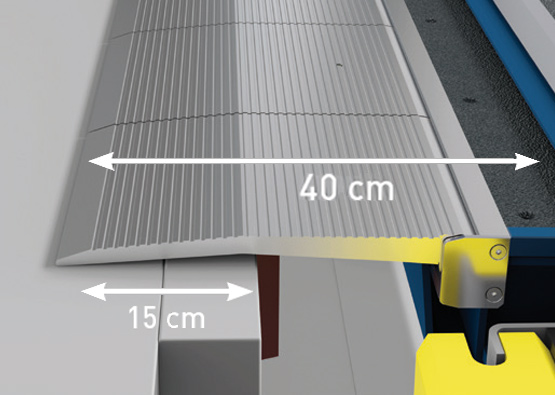

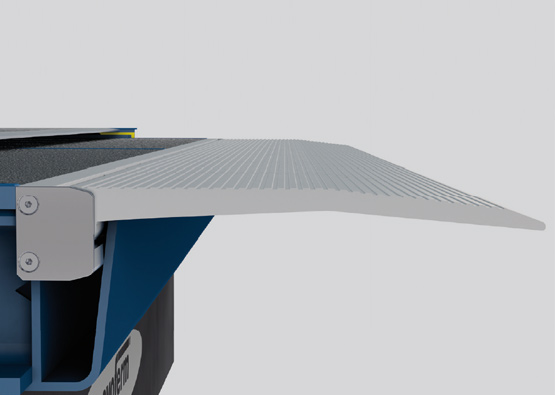

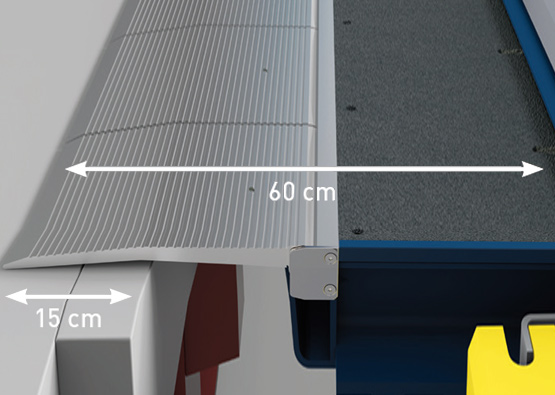

A nagy szilárdságú alumíniumból készült szegmensek lehetővé teszik a simább átmenetet a rámpakiegyenlítőről a teherautóra. Ez védi a szállított árut és a targoncát, és ergonomikus kialakításának köszönhetően a targoncavezetőt is kíméli. Ezenkívül a zajterhelés is jelentősen alacsonyabb. Az alumínium szegmensek hosszabb szabad tartófelülete növeli a biztonságot, és csökkenti a teherautóról való lecsúszás kockázatát.

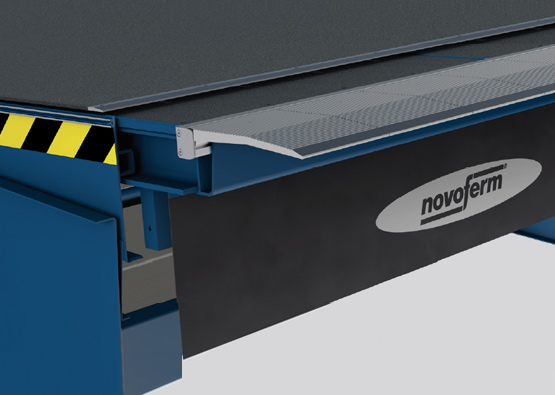

Silence Plus – mintha puha talpakon járna
Az EVO X új, opcionálisan rendelhető bevonata akár 85% - kal csökkenti a zajt! Független vizsgálóintézetek, (pl. TÜV Nord) igazolták az áthajtási zajok jelentős csökkenését. Hasonló termékekhez viszonyítva azok csúszásállóságának és tartósságának értékeit is túllépik.

Előnyök pontokba szedve:
Energiatakarékossági funkció, ami akár 70 % megtakarítást eredményez	LED-es kijelző a kezelőfelületen
QuickDock funkció	SLOD funkció
iQ-Slide funkció jelzőhanggal	Karbantartási intervallum-kijelzővel
IP65 osztály és RoHS irányelvnek megfelelő

Standard RAL színek

X-TRA HATÉKONYSÁG

QuickDock funkció

A rámpakiegyenlítő legegyszerűbb és leggyorsabb kezelhetősége: a szerkezet egy gomb megnyomásával mozgatható. Ennél egyszerűbben és gyorsabban már nem is mehetne! Az EVO X rámpakiegyenlítőt a QuickDock gombbal tudja pontosan és biztonságosan működtetni. A rámpa felemelése és meghosszabbítása a totmann üzemmóddal lehetséges.

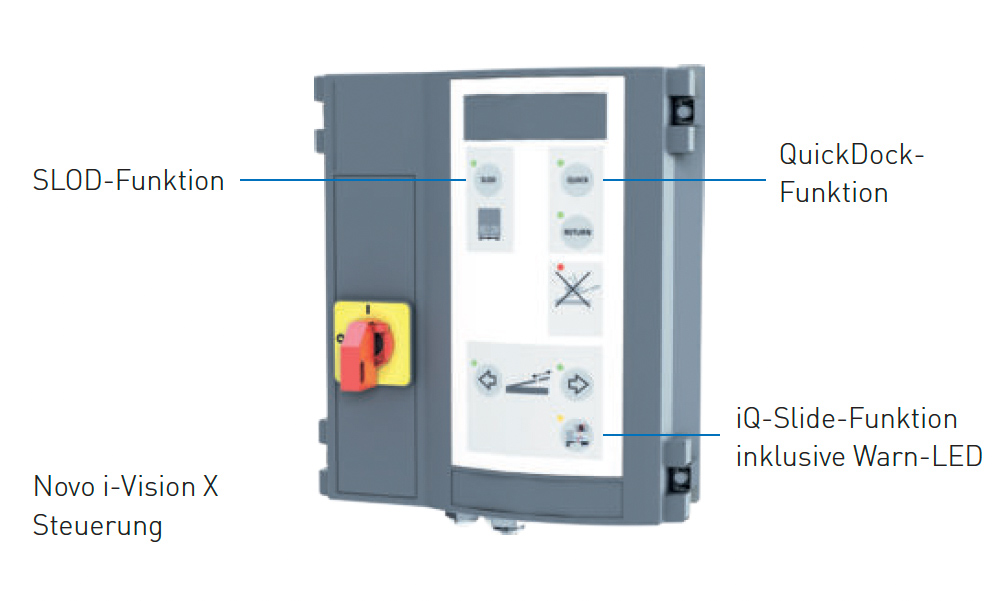

Vezérlés és működtetés – Novo i-Vision X

A rámpakiegyenlítő működtetése Novo i-Vision X vezérléssel történik. A legújabb környezetbarát technológia mellett a vezérlés egyedi funkciókkal is rendelkezik, mint például:

LED-es kijelzés a vezérlőn
QuickDock funkció
SLOD funkció
iQ-Slide funkció hangjelzéssel
Karbantartási intervallum-kijelzővel
IP65 osztály és RoHS irányelvnek megfelelő

X-TRA összeköttetés

Logisztika 4.0
Bármikor, bárhonnan, a rendszertől függetlenül!
Teljesen mindegy, hogy az aktuális állapotot, az utolsó rakodás időtartamát, az átlagos kihasználtságot, a karbantartási állapotot vagy további információt szeretne lekérdezni, a NOVO X mindig naprakész adatokkal látja el ügyfeleit és felhasználóit.

Legjobb teljesítmény
A LION 4.0 intelligens docking portál átfogó új lehetőségeinek köszönhetően az EVO X napról napra hatékonyabb.

Biztonság, hatékonyság, átláthatóság

EVO X rámpakiegyenlítő iQ-Slide megoldással:

az intelligens kitolóék követi a teherautót
A rakodás biztonságos

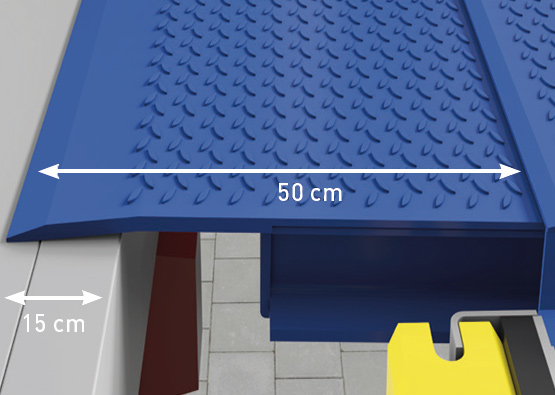

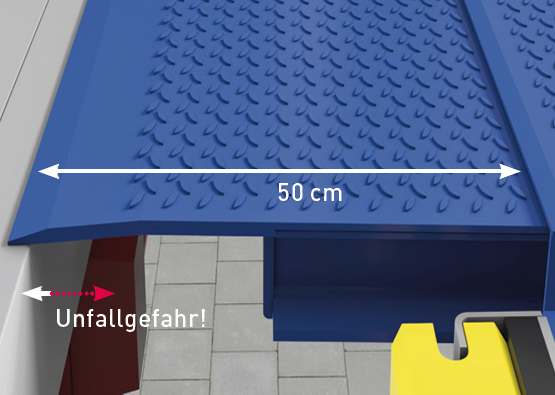

Standard rámpakiegyenlítő iQ-Slide megoldás nélkül:

standard kitolóékkel, figyelmeztető jelzés nélkül
a rakodás kockázatos

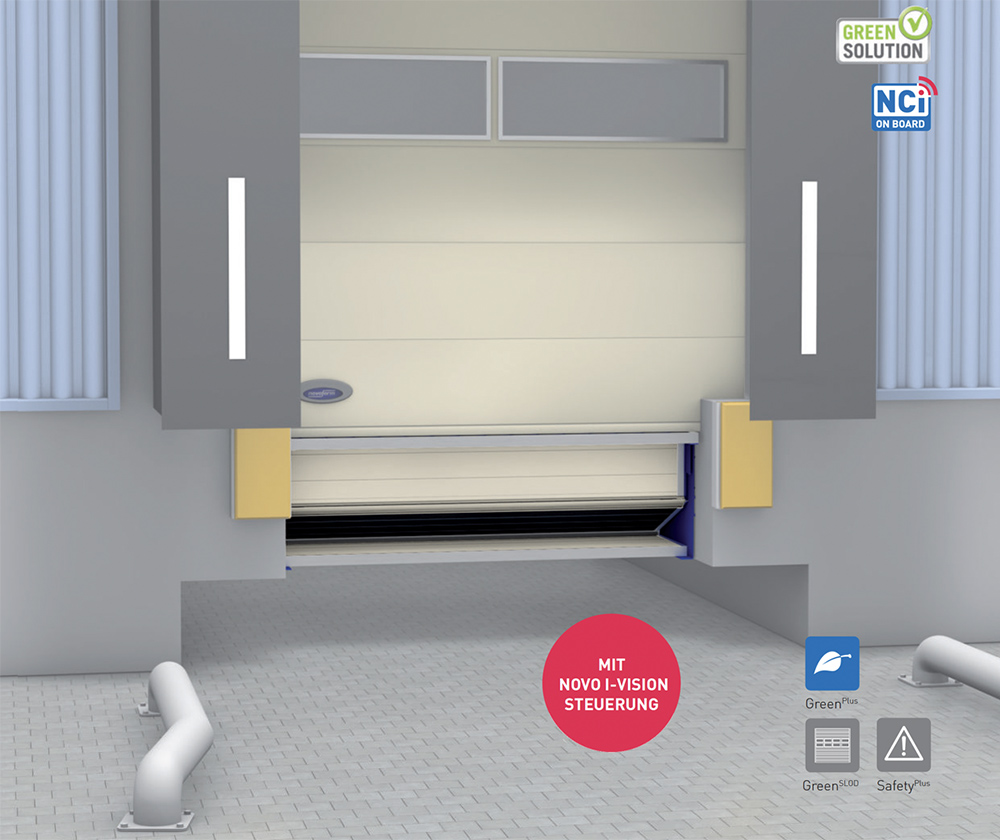

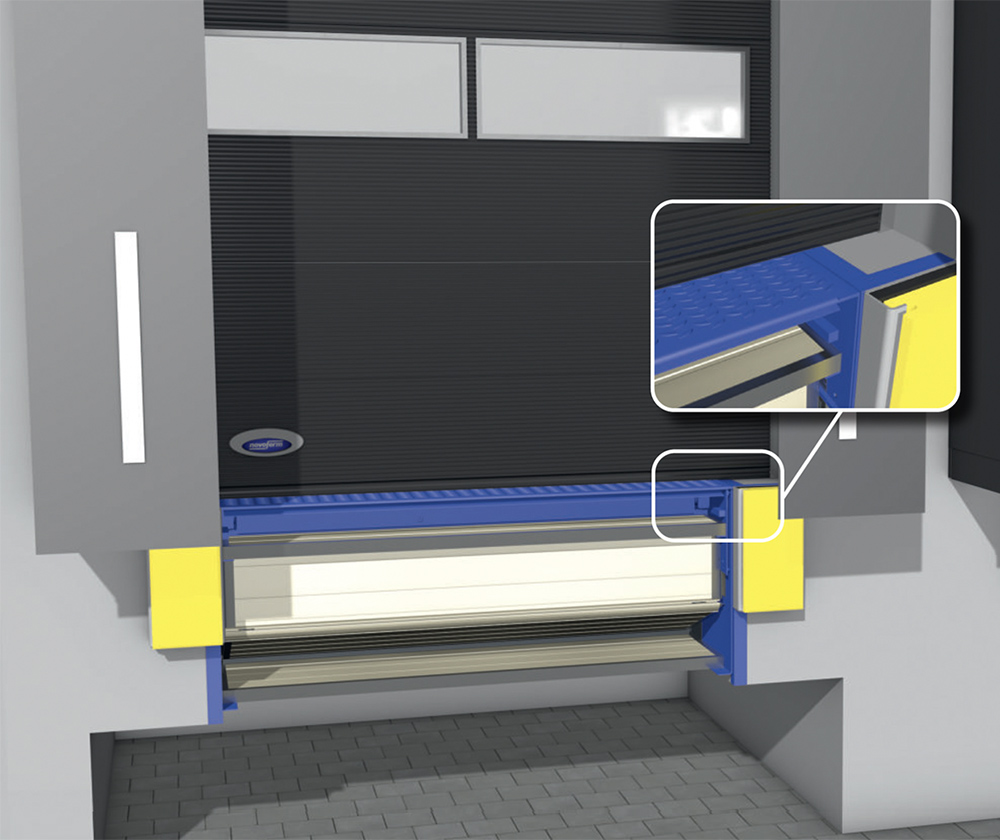

Novodock L730i

Előnyök pontokba szedve:
Alapkivitelben Green^PLUS-csomag, akár 70 % energiamegtakarítással	500/700/1.000 mm hosszú kitolóék
Teljesen hőszigetelt, zárt felépítmény	45 mm vastag hőszigetelés
A ráhajtáskor fellépő erők a padlólemezen oszlanak szét	Opcionálisan Door^PLUS-csomaggal
A rakodás alatt is teljesen szigetelt	NCI interfész
Átjárhatóság	Green Solution-csomag

Standard RAL színek

Nemcsak hűtőházakhoz
Semmilyen más rakodórendszer nem kínál ennyi előnyt egy csomagban. Ha a növekvő energiaárakat összevetjük az L30i kedvező árszintjével, akkor könnyen alátámasztható, hogy termékünk minden fűtött vagy hűtött raktárhoz ideális megoldást jelent.

Fenntarthatóság és energiatakarékosság
Alapkivitelben a GreenPLUS-csomag garantálja az újrahasznosítható alapanyagok felhasználását. Energiamegtakarítási funkciójának köszönhetően az L730i akár 70%-kal kevesebb energiát használ fel, mint más megoldások, ezzel jelentősen hozzájárul a CO2-kibocsátás csökkentéséhez.

Hatékonyság növekedés automatizációval
A DoorPLUS-csomag egyetlen vezérlő egységben vezérli a rámpakiegyenlítőt, az elektromosan működő szekcionált kaput, a felfújható kaputömítést és további lehetséges kiegészítő berendezéseket, mint pl. jelzőlámpák vagy rámpavilágítás. A felhasználóbarát LED-es kijelzőjének köszönhetően nem lehet hibázni, ezzel elkerülhetőek a helytelen használatból eredő károk. Az AutoDock funkció biztonságosan vezérel minden hozzákötött berendezést, visszaállítja azokat nyugalmi helyzetükbe, és ezzel növeli a hatékonyságot.

A jövő már a fedélzeten van
Az integrált Novoferm kommunikációs interfész (NCI) több mint 50 fontos paramétert kezel. A LION 4.0 szoftver a még hatékonyabb rakodás érdekében kiértékeli az adatokat.

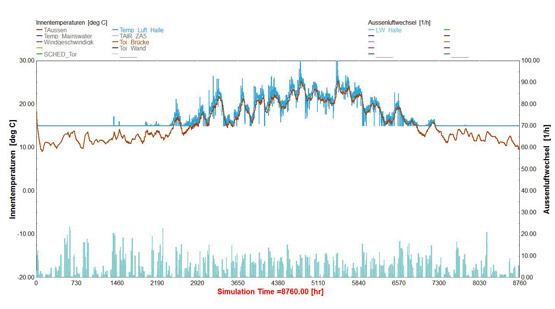

Tudományos tanulmány igazolja a kiemelkedő energiamegtakarítást

A fűtési energiaigény 40% -kal csökkent
A vizsgálat a TRNSYS és TRNFLOW szoftverek összekapcsolásával, valós körülmények között, termikus épület- és légáramlási modellek alapján történt. A tanulmány igazolta a logisztikai csarnokok hőtechnikai viselkedését és a rámpakiegyenlítő zárt felépítményének energiahatékonyságát.

A számításokat a következő feltételezésekkel végezték:

Szabvány logisztikai csarnok, hőmérséklet 15 ° C
4 rakodás rakodóállásonként naponta, heti 5 napon át
az esetek 75 %-ban egy időben kétoldali rakodás történik
átlagos rakodási idő: 30 perc

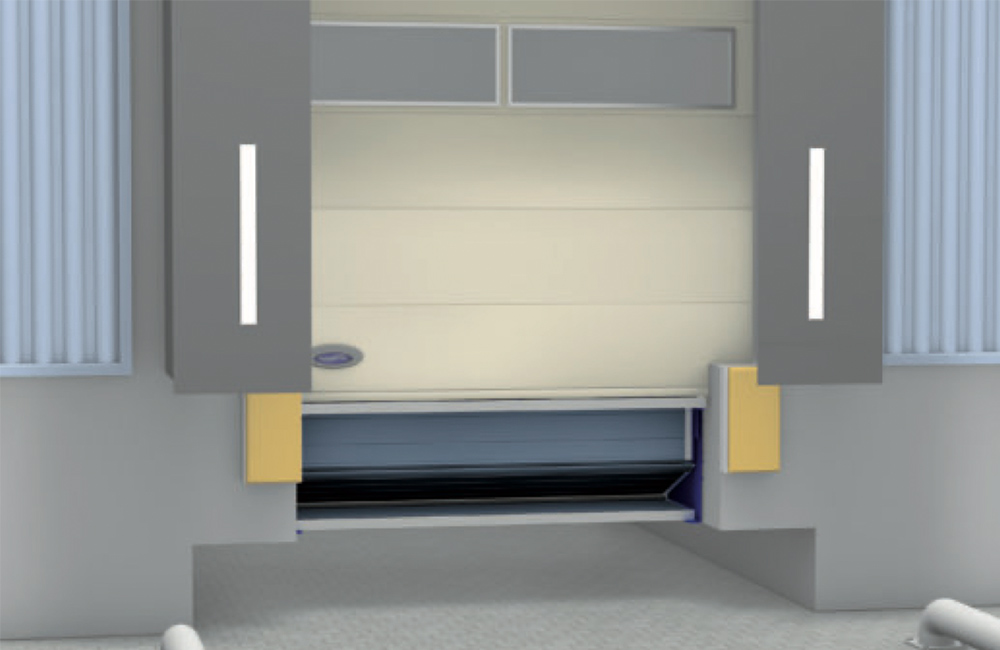

Az ideális ISO rámpakiegyenlítő

A NovoDock L730i egyedi kialakítása mindig biztosítja a rakodóhely lehető legjobb szigetelését. Rakodás közben sem keletkezik léghuzat a rámpakiegyenlítő alatt, így nem alakul ki hőhíd.

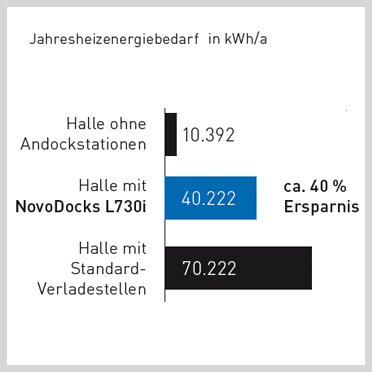

Éves energiaszükséglet kWh/a

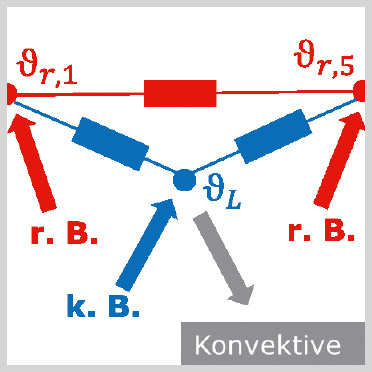

Hőátbocsátás számítás

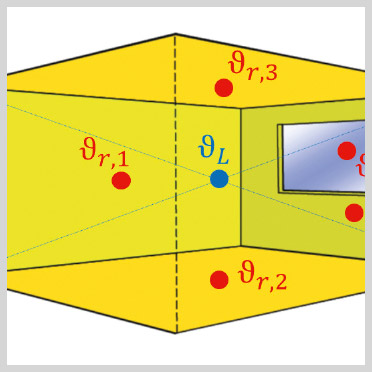

Felületi- és raktárhőmérséklet számítás

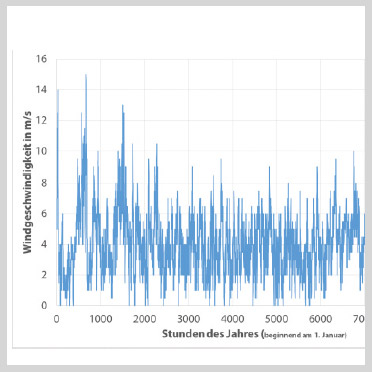

Időjárási adatok Potsdam környékén

Hőmérséklet-szabályozott raktár

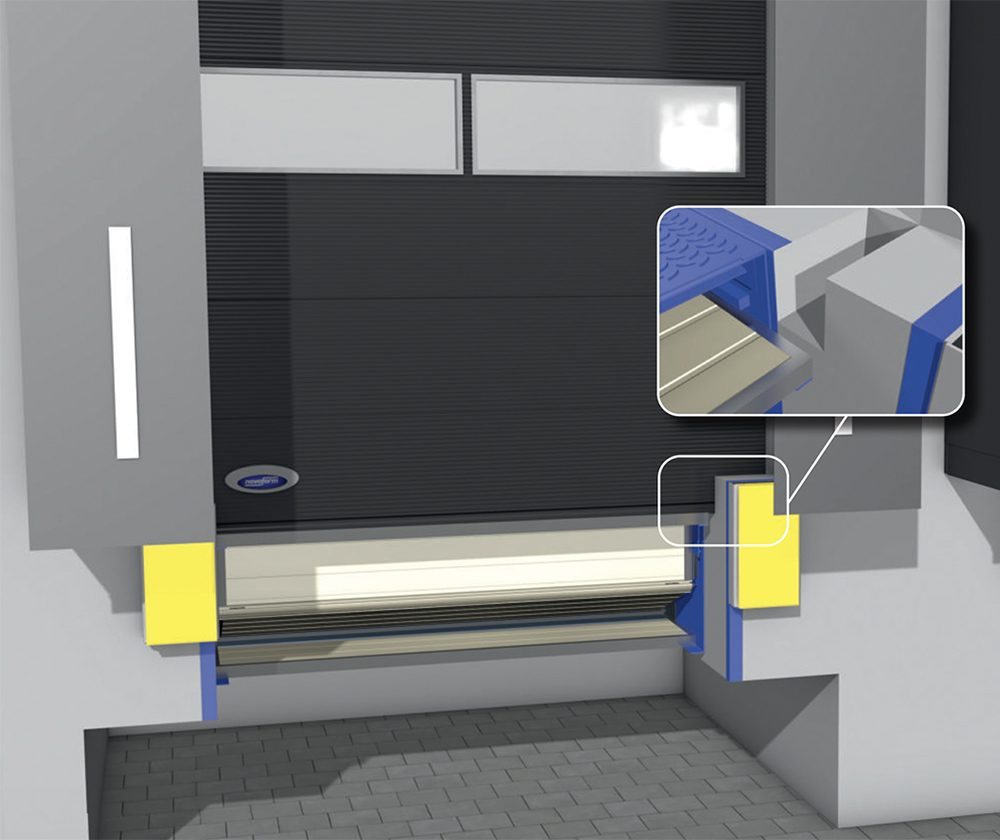

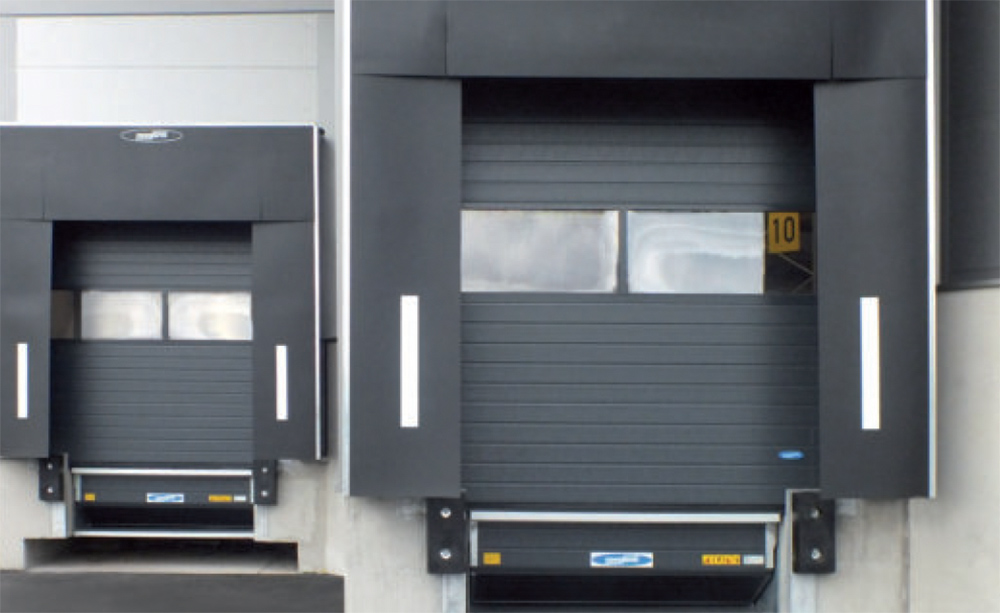

NovoDock L730i zárt állapotban

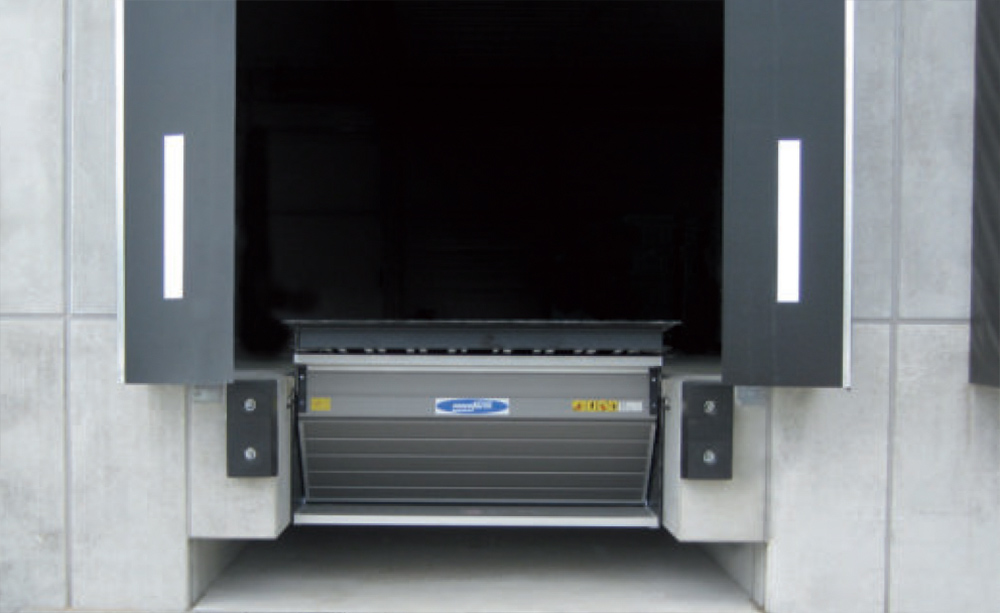

NovoDock L730i nyitott állapotban

Az ábra a NovoDock L730i rakodás közbeni tipikus helyzetét mutatja. A külső hőmérséklet nem keveredik a belsővel, a csarnokban szinte állandó marad a hőmérséklet.

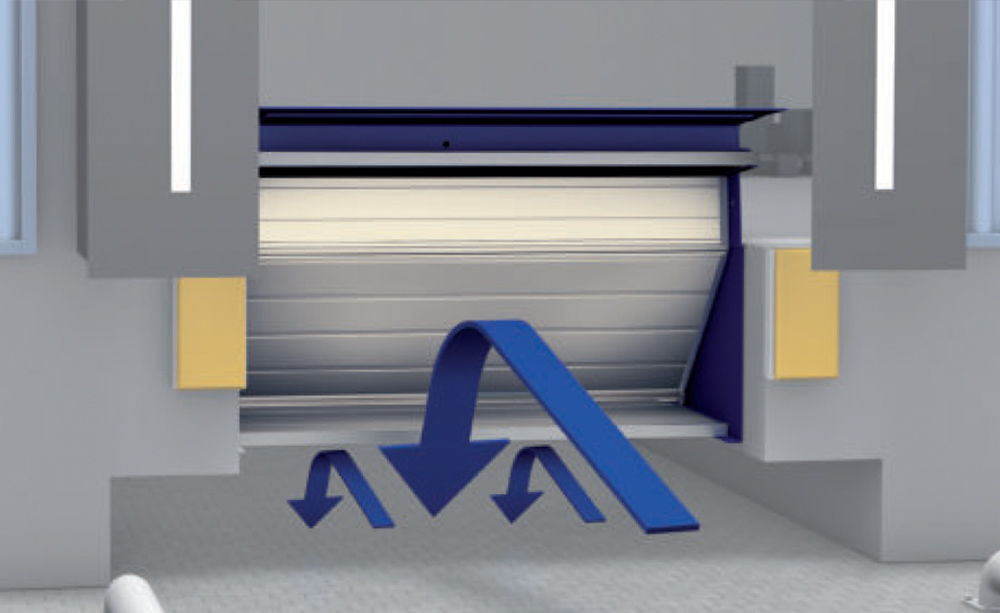

NovoDock L730i mozgás közben

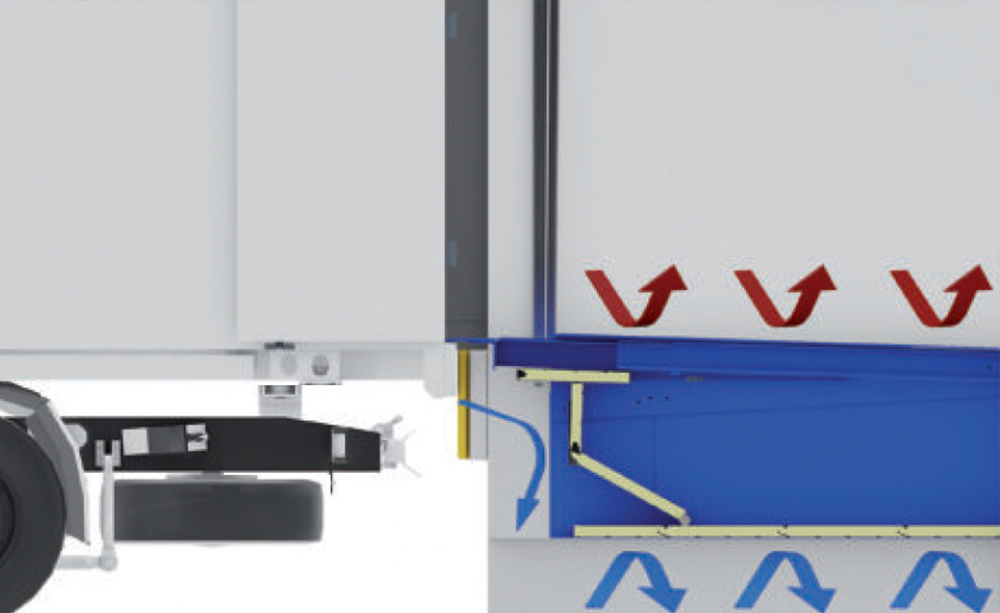

Rakodás közbeni keresztmetszeti ábra

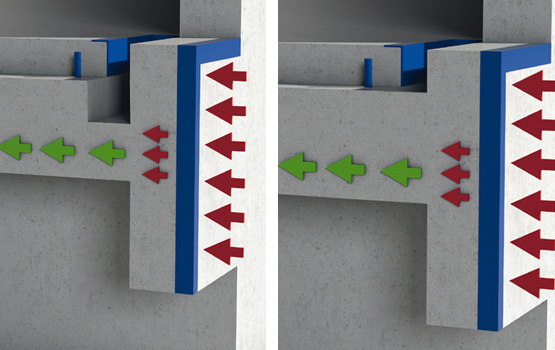

Mivel a beálláskor fellépő erők közvetlenül az épület padlólemezébe vezethetők be, a telepítési hely kialakítása is sokkal könnyebben megtervezhető, mint egy hagyományos ISO rámpakiegyenlítő estén.

A szabványos rámpákhoz készült változat nem igényel különleges építészeti és szerkezeti megoldásokat, miközben hasonlóan kiváló eredményeket biztosít.

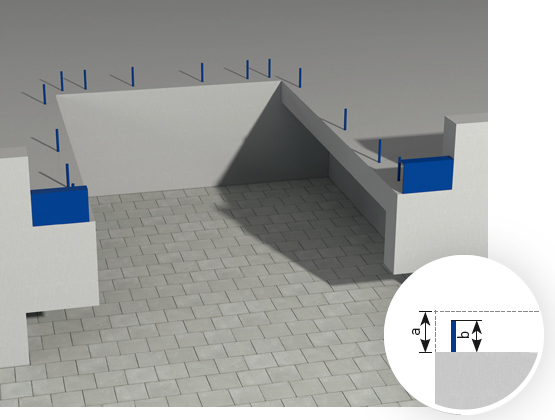

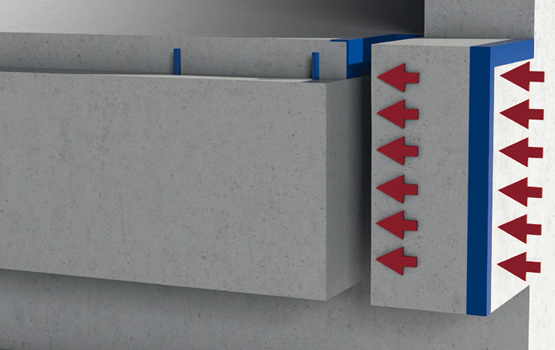

ISO beépítési hely / standard beépítési hely

Hagyományos ISO rámpakiegyenlítő
Bonyolult, masszív ütközőrész szükséges

Előnyök egy hagyományos ISO rámpakiegyenlítővel szemben

Jellemzők	NovoDock L730i	Hagyományos ISO rámpakiegyenlítő
A telepítési hely előkészítése	egyszerű	bonyolult
Alátolatás	bármikor lehetséges	csak nyitott kapunál lehetséges
Hőszigetelés a rakodás alatt	mindig biztosított	nem biztosított
Green^PLUS csomag	akár 70 %-kal kisebb energiaszükséglet	nem áll rendelkezésre
Door^PLUScsomag	a kapu, a rámpakiegyenlítő és egyéb hozzákapcsolt berendezések egy vezérlésről irányíthatók	nem áll rendelkezésre, különféle vezérlések szükségesek
A ráhajtáskor fellépő erő	közvetlenül a padlólemezbe vezetve	bonyolult, masszív ütközőrész szükséges

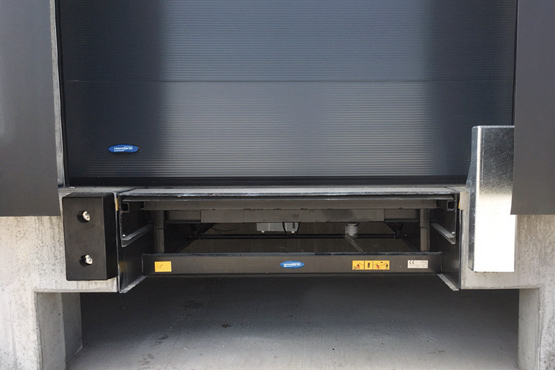

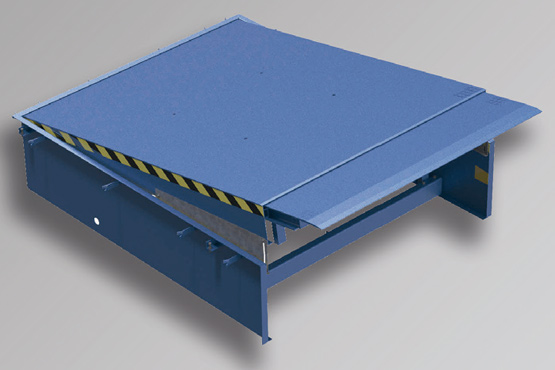

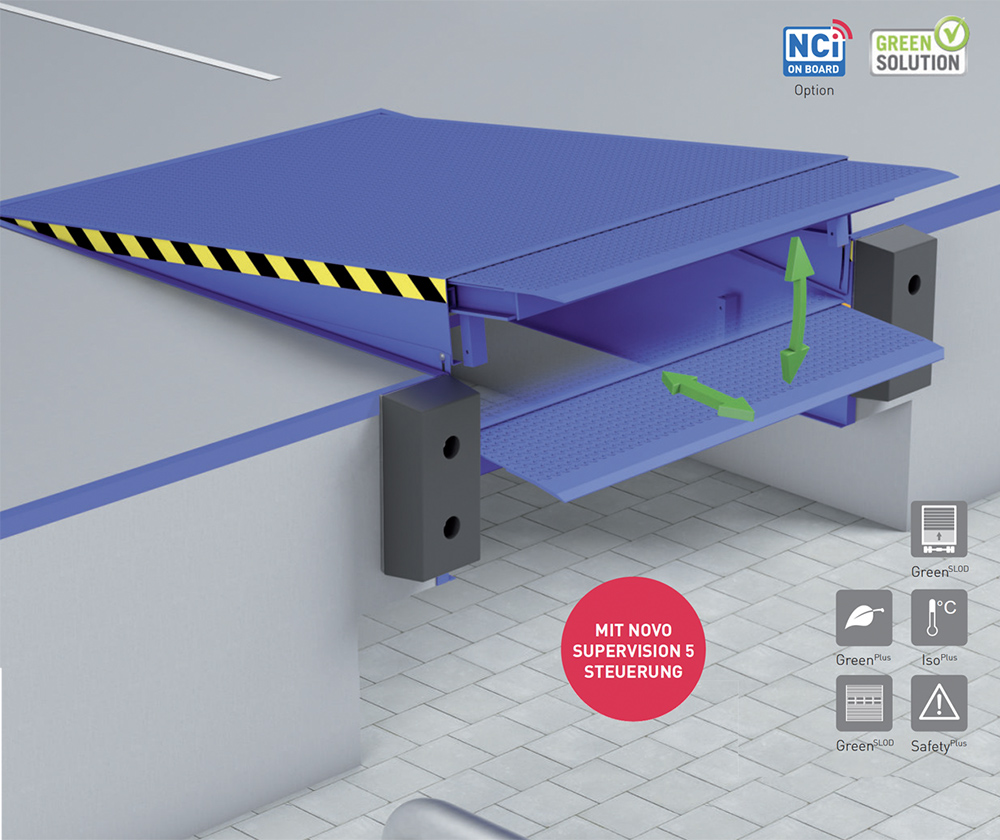

NovoDock L530 (kitolóékes)

Kitolóékes hidraulikus rámpakiegyenlítő a legmagasabb igényeknek

A NovoDock L530 a megnövekedett piaci igényekhez optimalizált verzió, mely egyesíti a különböző rendszerek előnyeit. A kitolóékes rámpakiegyenlítő különösen robusztus, és a legújabb vezérlési technológiának köszönhetően hatékony rakodást tesz lehetővé.

Az új NovoSmart Drive rendszer a legegyszerűbb és leghatékonyabb működést biztosítja a lehető legkisebb energiafelhasználással.

Előnyök pontokba szedve:
NovoSmart Drive meghajtórendszer	Robusztus acélkonstrukció
SLOD funkció, mely megelőzi a baleseteket (opcionális)	Gyors szerelhetőség a Z-keretnek köszönhetően
Green-Solution-termék	Opcionális csomagok az egyedi konfiguráláshoz
Akár 70%-kal alacsonyabb energiafelhasználás	NCI interfész (opcionális)

Standard RAL színek

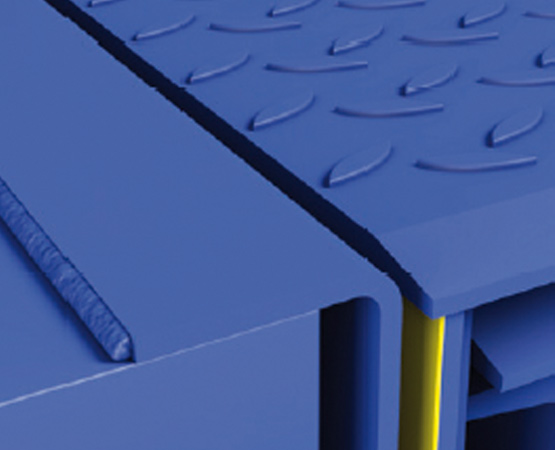

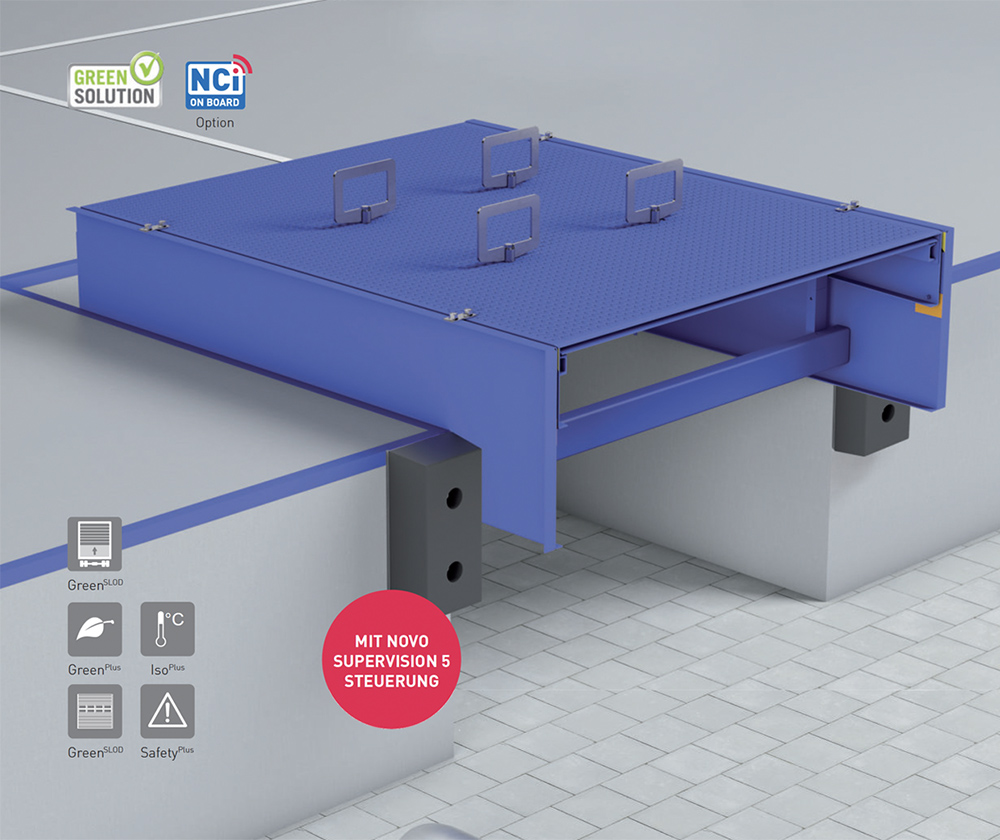

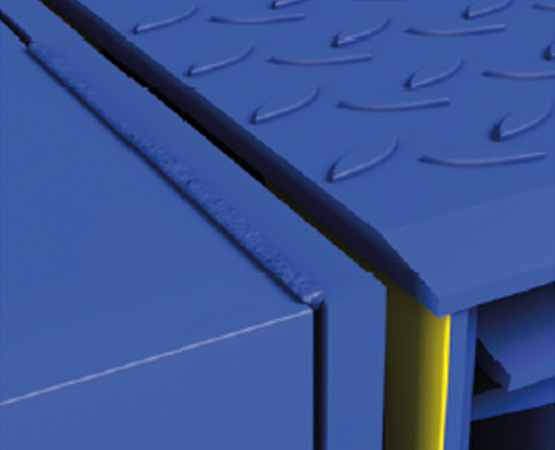

Novodock L530R (kitolóékes)

Kitolóékes hidraulikus rámpakiegyenlítő cseremegoldásként

A NovoDock L530R rámpakiegyenlítőt kifejezetten cseremegoldásként tervezték, miközben ötvözi a különféle rendszerek előnyeit. A kitolóékes rámpakiegyenlítő különösen robusztus, és a legújabb vezérlési technológiának köszönhetően hatékony rakodást tesz lehetővé. Az új NovoSmart Drive rendszer a legegyszerűbb és leghatékonyabb működést biztosítja a lehető legkisebb energiafelhasználás mellett.

Előnyök pontokba szedve:
NovoSmart Drive meghajtórendszer	Robusztus acélkonstrukció
SLOD funkció, mely megelőzi a baleseteket (opcionális)	Gyors szerelhetőség a Z-keretnek köszönhetően
Green-Solution-termék	Opcionális csomagok az egyedi konfiguráláshoz
Akár 70 %-kal alacsonyabb energiafelhasználás	NCI interfész (opcionális)

Standard RAL színek

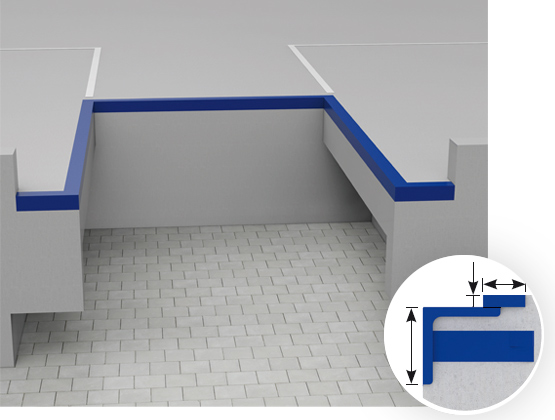

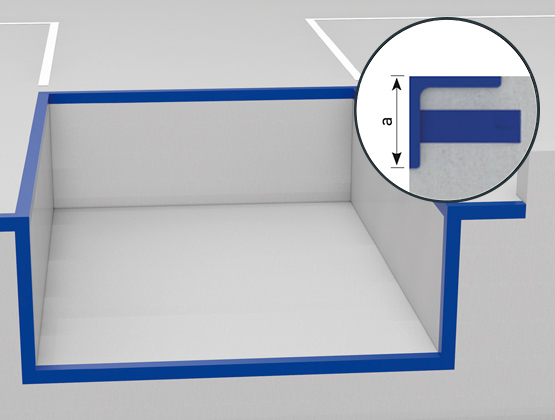

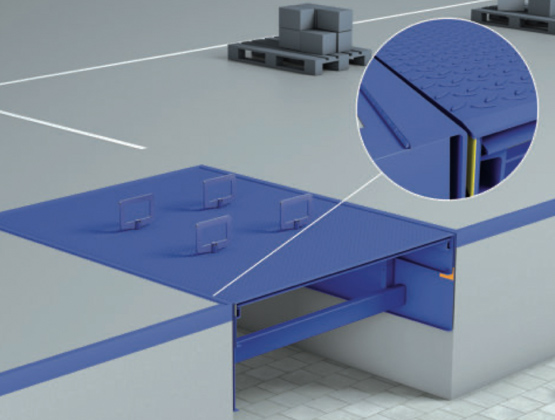

Z-keret (GZ)

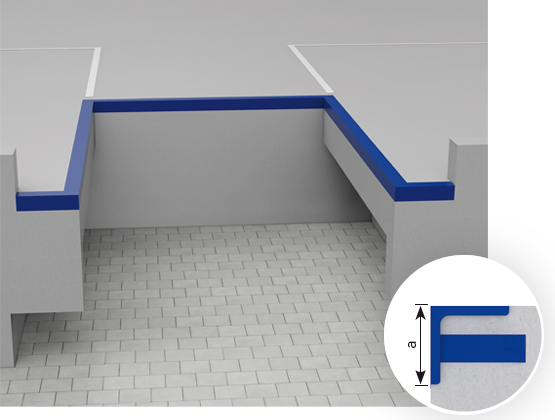

Z- keret (AZ)

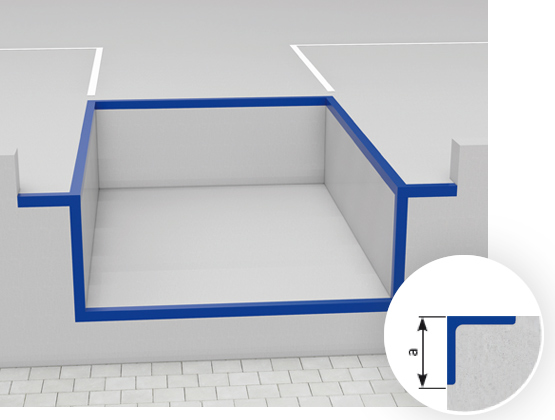

Z-keret (FZ)

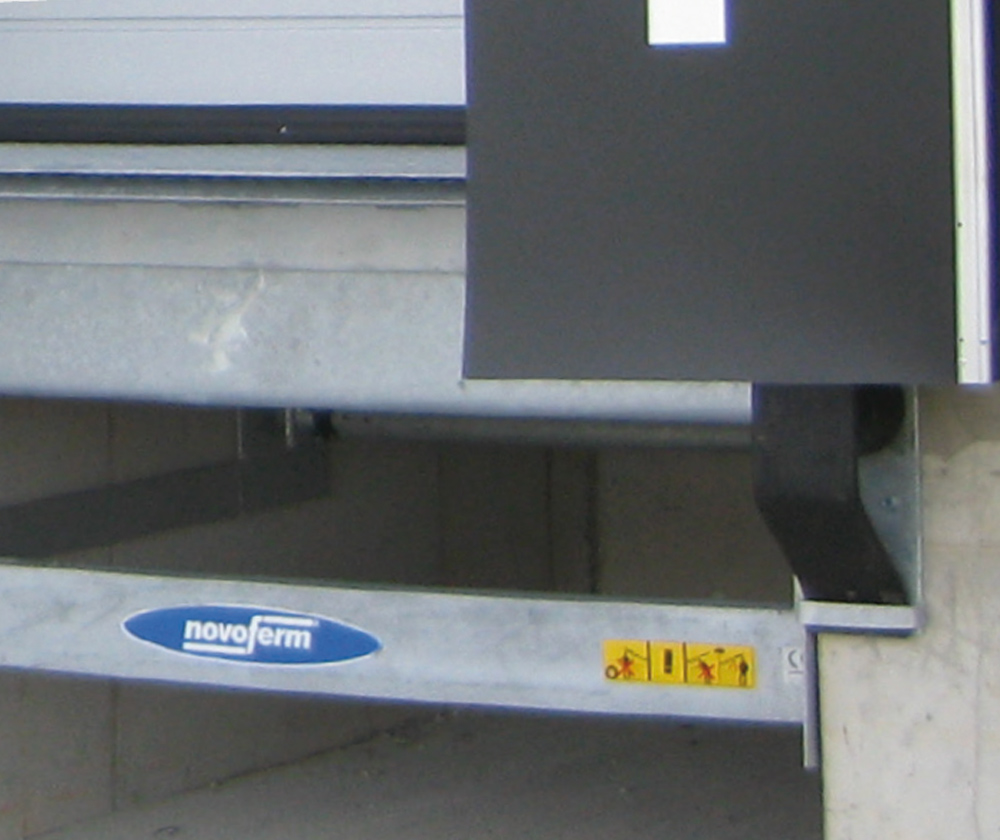

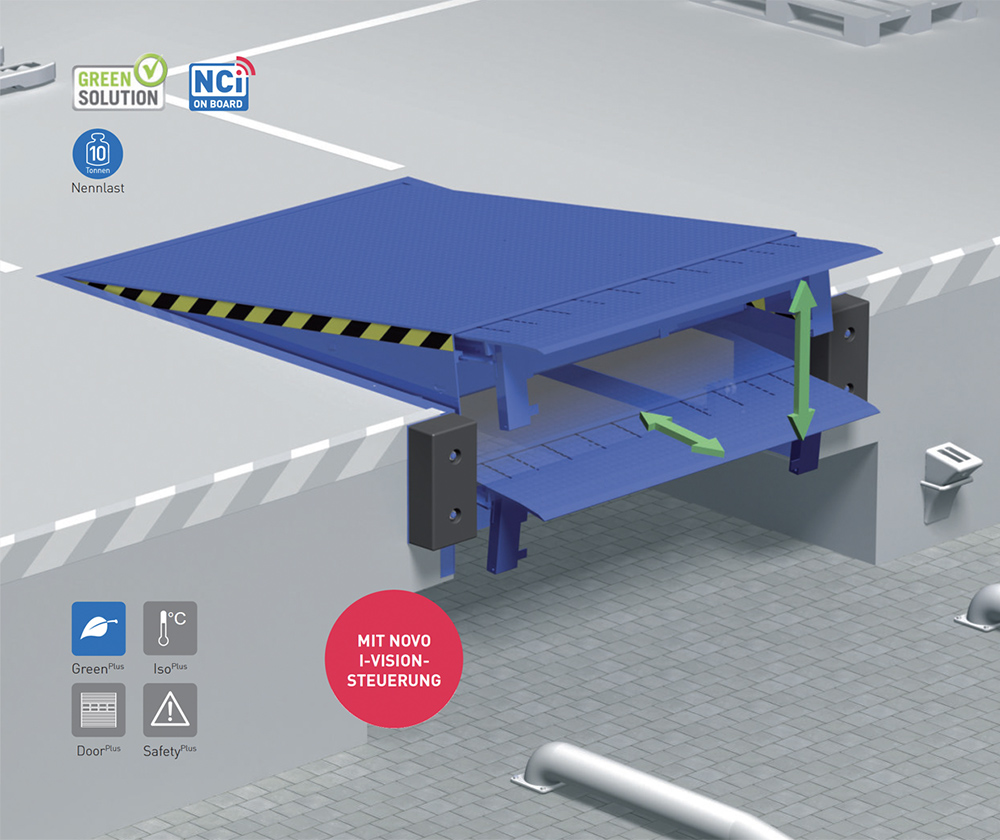

Novodock L550i (kitolóékes)

Kitolóékes hidraulikus rámpakiegyenlítő nehéz árukhoz

A NovoDock L550i rámpakiegyenlítőt kifejezetten nehezebb árukhoz tervezték. A kitolóékes rámpakiegyenlítő ötvözi a robusztus acélszerkezetet és a legújabb vezérlési technológiát, és így lehetővé teszi a hatékony rakodást. Mint minden GreenPlus csomaggal rendelkező termék esetében, a felhasznált anyagok megfelelnek a jelenlegi környezetvédelmi előírásoknak. Ehhez társul még a rendkívül alacsony energiaigény, amivel jelentősen hozzájárul a CO₂ kibocsátás csökkentéséhez.

Előnyök pontokba szedve:
Alapkivitelben Green^PLUS-csomag, akár 70 % energiamegtakarítás	Nagyobb dinamikus terhelhetőség (100kN)
Novo i-Vision vezérlés	Különösen alkalmas nehéz árukhoz
NCI interfész	Robusztus acélkonstrukció
Green Solution-termék	Opcionális csomagok az egyedi konfiguráláshoz

Standard RAL színek

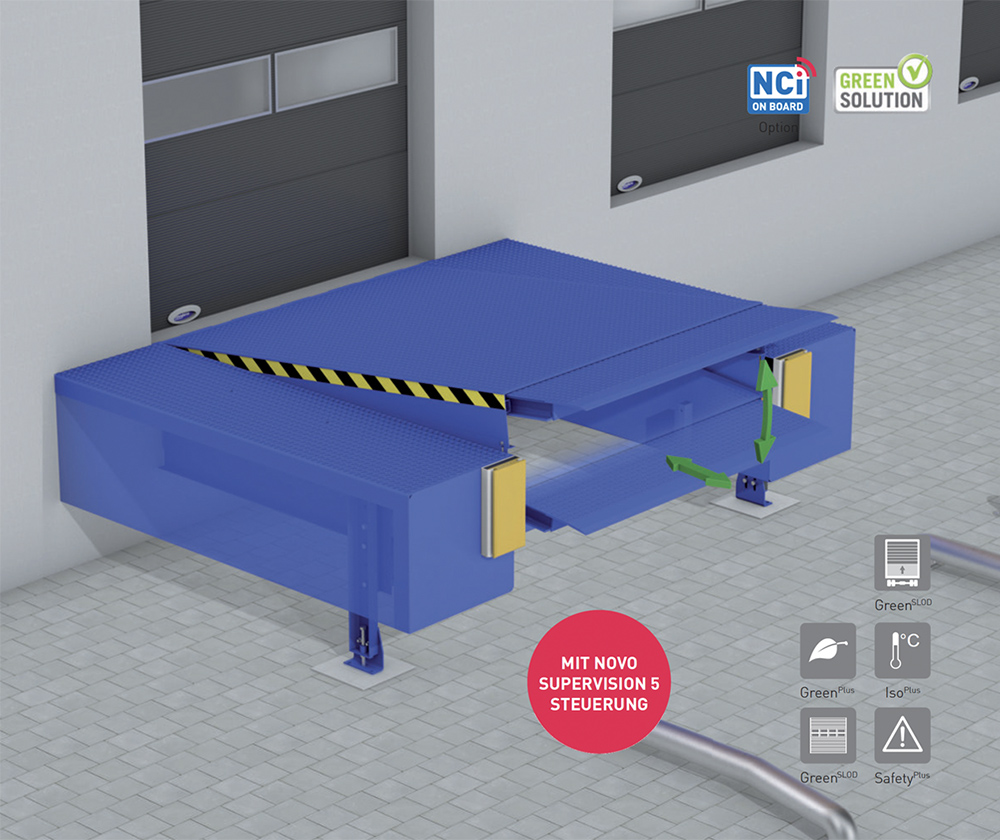

Novodock P1530 (kitolóékes)

Hidraulikus rámpakiegyenlítő önhordó acélvázzal

Az önhordó acélszerkezetnek köszönhetően a NovoDock P1530 közvetlenül az épület elé szerelhető és egyben rakodózsilip alapjául is szolgálhat. A kitolóékes hidraulikus rámpakiegyenlítő különösen robusztus, és a legújabb vezérlési technológiának köszönhetően hatékony rakodást tesz lehetővé.

Az új NovoSmart Drive rendszer a legegyszerűbb és leghatékonyabb működést biztosítja a lehető legkisebb energiafelhasználás mellett.

Előnyök pontokba szedve:
Opcionális Green^PLUS-csomag, akár 70 % energiamegtakarítás	Opcionális csomagok az egyedi konfiguráláshoz
NovoSmart Drive meghajtórendszer	Robusztus acélkonstrukció
SLOD funkció, mely megelőzi a baleseteket (opcionális)	Állítható magasságú támasztólábak

Standard RAL színek

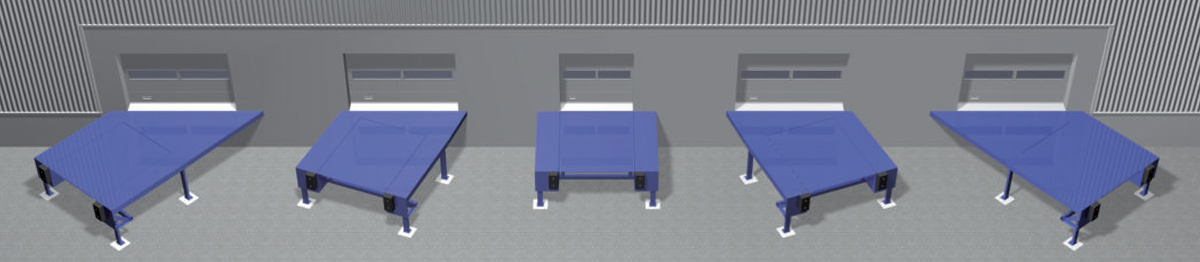

Eltérő szögben történő beépítés: (90°, 75°, 60°, 45°, 105°, 120°, 135°)

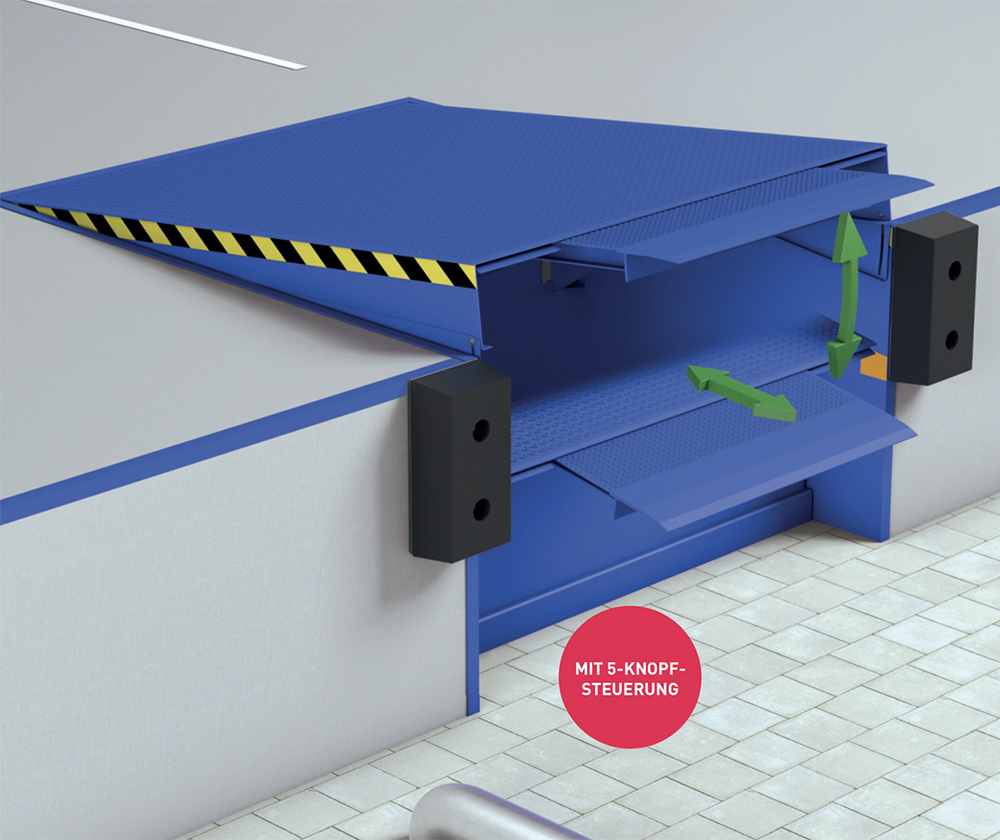

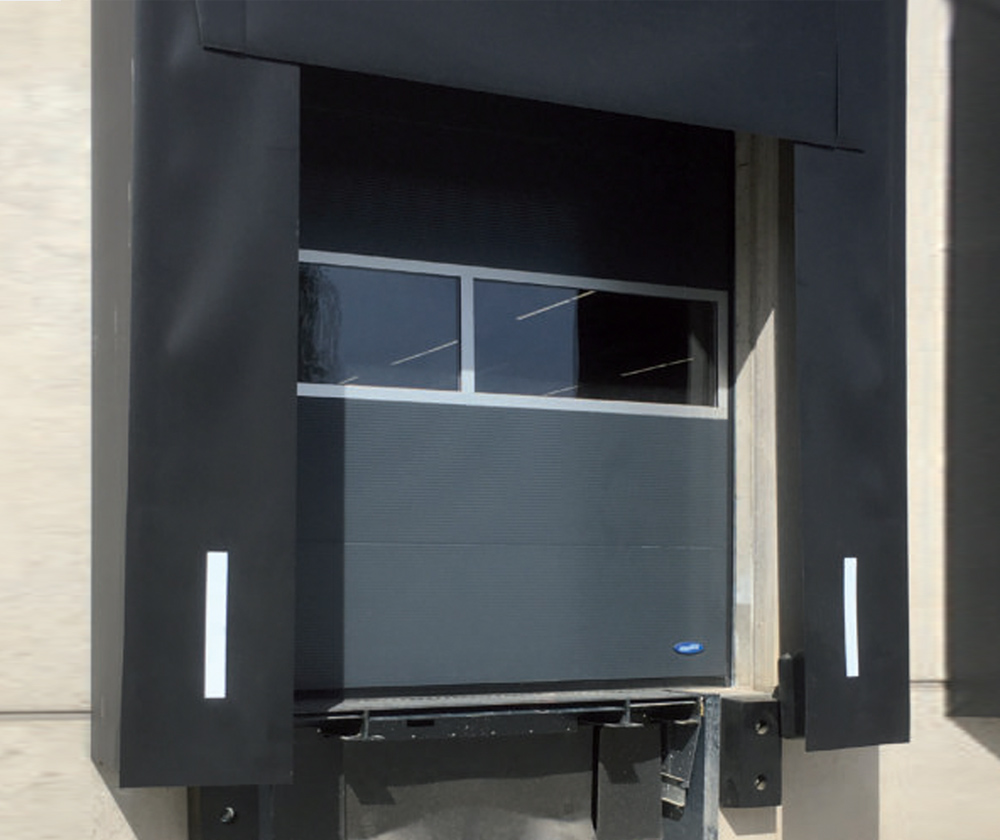

Novodock VL6020 (kitolóékes)

Kitolóékes hidraulikus kombi-rámpakiegyenlítő

A NovoDock VL6020 rugalmas felhasználói igényeknek megfelelően készült. A korszerű vezérléssel és hidraulikával rendelkező normál kitolóékes rámpakiegyenlítők előnyein túl lehetőséget kínál a kisteherautók be- és kirakodására is. Mindezt egy rakodóállomáson.
A rámpakiegyenlítő kezelésére egy 5 gombos vezérlés szolgál. Normál üzemmódban a kamionok rakodhatók.
A vezérlés átkapcsolható „transzporter” üzemmódba 20 kN terhelhetőséggel. Ekkor csak az 1200 mm széles középső ék van kitolva, és csak nagyon kis terhelés (max. 50 kg) kerül a kisteherautóra.

Előnyök pontokba szedve:
Háromrészes rámpakiegyenlítő	Robusztus acélszerkezet
Rugalmas rakodóállomás

Standard RAL színek

NovoDock L320 (billenőlapos)

Billenőlapos hidraulikus rámpakiegyenlítő

A billenőlapos hidraulikus rakodórámpák a rakodástechnika alapmodelljei. A NovoDock L320 újradefiniálja ezt az állítást. Ötvözi a sokéves tapasztalatot és a robusztus acélszerkezetet egy új design-nal és a legújabb vezérléstechnológiával. Magától értetődik, hogy kizárólag olyan anyagok felhasználásával készül, melyek megfelelnek a jelenlegi környezetvédelmi előírásoknak.

Előnyök pontokba szedve:
Billenőlapos hidraulikus rámpakiegyenlítő	Opcionális csomagok egyedi konfiguráláshoz
Teljesen új design	Robusztus acélszerkezet
Új Z-keret konstrukció	Gyors telepíthetőség

Standard RAL színek

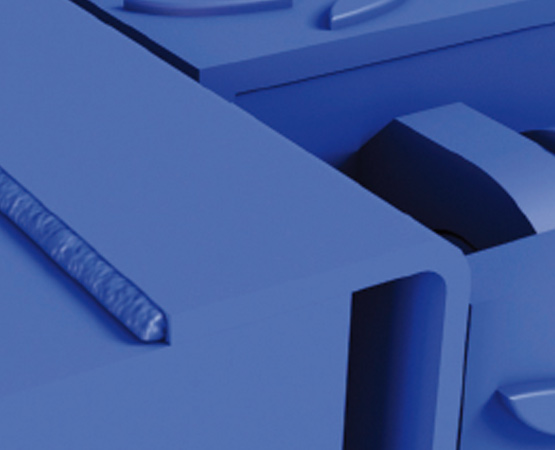

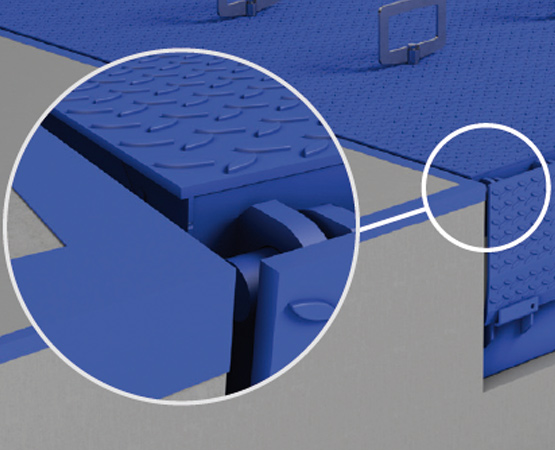

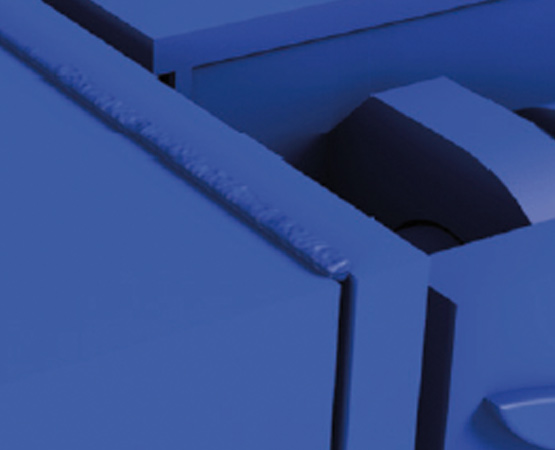

Novodock L320R (billenőlapos)

Billenőlapos hidraulikus rámpakiegyenlítő cseremegoldásként

A billenőlapos hidraulikus rámpakiegyenlítők a rakodástechnika alapmodelljei. A NovoDock L320R kifejezetten a meglévő dokkolók cseréjére készült. Ötvözi a sokéves tapasztalatot és a robusztus acélszerkezetet egy új design-nal és a legújabb vezérléstechnológiával.

Előnyök pontokba szedve:
Komplett új design	Robusztus acélszerkezet
Opcionális csomagok egyedi konfiguráláshoz	Gyorsan cserélhető a speciális Z-keretnek köszönhetően

Standard RAL színek

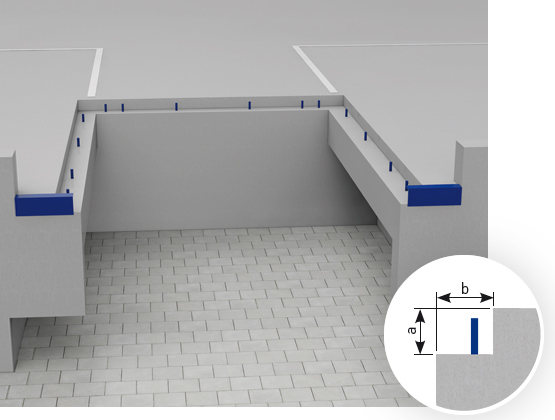

Z-keret (GZ)

Z-keret (AZ)

Z-keret (FZ)

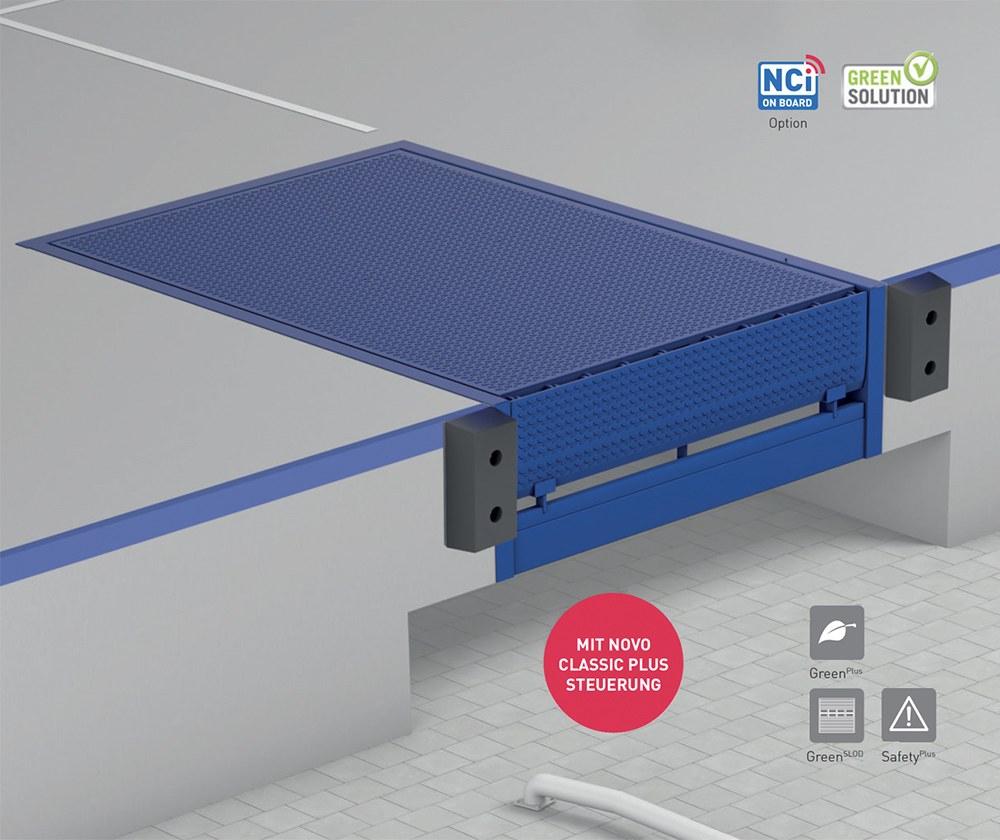

Novodock L320e (billenőlapos)

Billenőlapos rámpakiegyenlítő szállításra optimalizálva

A billenőlapos hidraulikus rámpakiegyenlítők a rakodástechnika alapmodelljei. A NovoDock L320e újradefiniálja ezt az állítást. Szállításra optimalizált és két változatban rendelhető. Míg a NovoDock L320e ECO csak hátsó kerettel készül, a NovoDock L320e ECOPLUS tartalmaz egy optimálian szállítható beszerelő keretet. Mindkét változat speciális építési hely előkészítést igényel. Egy teherautón vagy egy konténerben 30 db NovoDock L320e szállítható egyszerre.

Előnyök pontokba szedve:
Szállításra optimalizált billenőlapos rámpakiegyenlítő	Robusztus acélkonstrukció
Új design	Opcionális csomagok egyedi konfiguráláshoz
Gyors telepíthetőség

Standard RAL színek

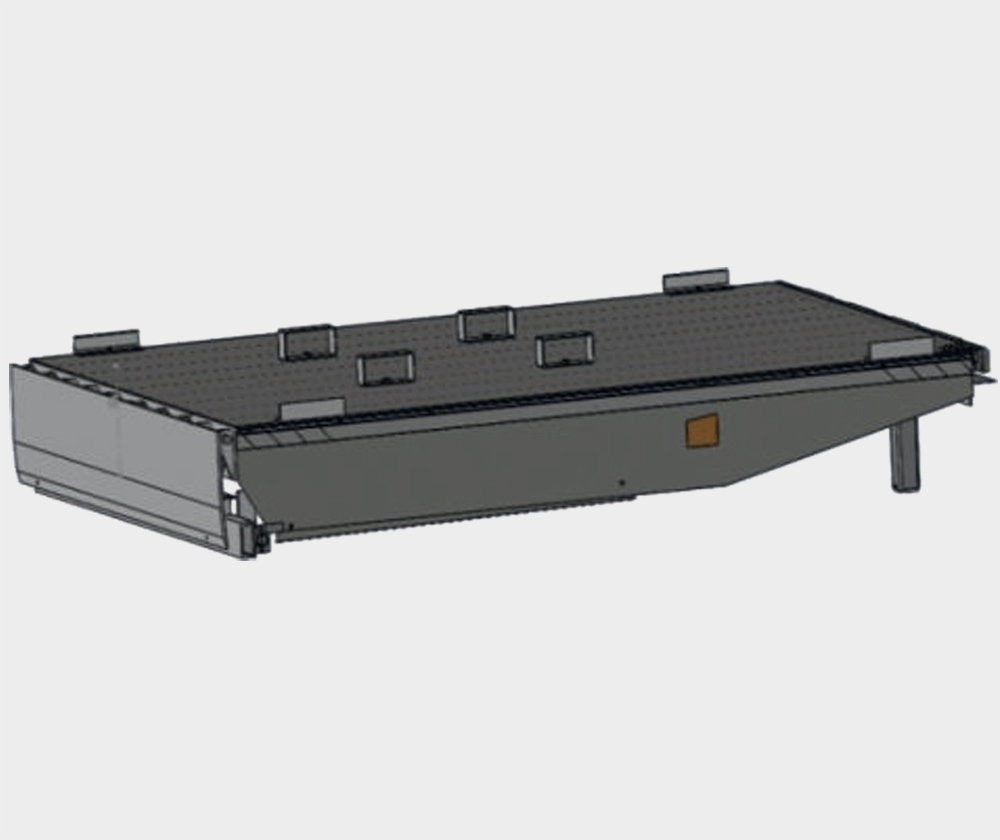

NovoDock L320e ECO

NovoDock L320e ECO^Plus

NovoDock P1320 (billenőlapos)

HIDRAULIKUS DOKKSZINTEZŐK ÖSSZECSUKHATÓ ÉKKEL ACÉLKERETBEN

Billenőlapos hidraulikus rámpakiegyenlítő önhordó acélvázzal

Az acélváznak köszönhetően a NovoDock P1320 beépíthető az épület elé, de akár egy rakodózsilip alapjául is szolgálhat. Az integrált Novo Classic Plus vezérléssel a rámpakiegyenlítő kényelmesen és biztonságosan működtethető. Az NCI-interfész opcionálisan rendelhető hozzá.

Előnyök pontokba szedve:
Opcionális Green^PLUS-csomag, akár 70 % energiamegtakarítás	Gyors telepíthetőség
Új design	Opcionális csomagok egyedi konfiguráláshoz
Állítható magasságú támasztólábak

Standard RAL színek

Eltérő szögben történő beépítés (90°, 75°, 60°, 45°, 105°, 120°, 135°)

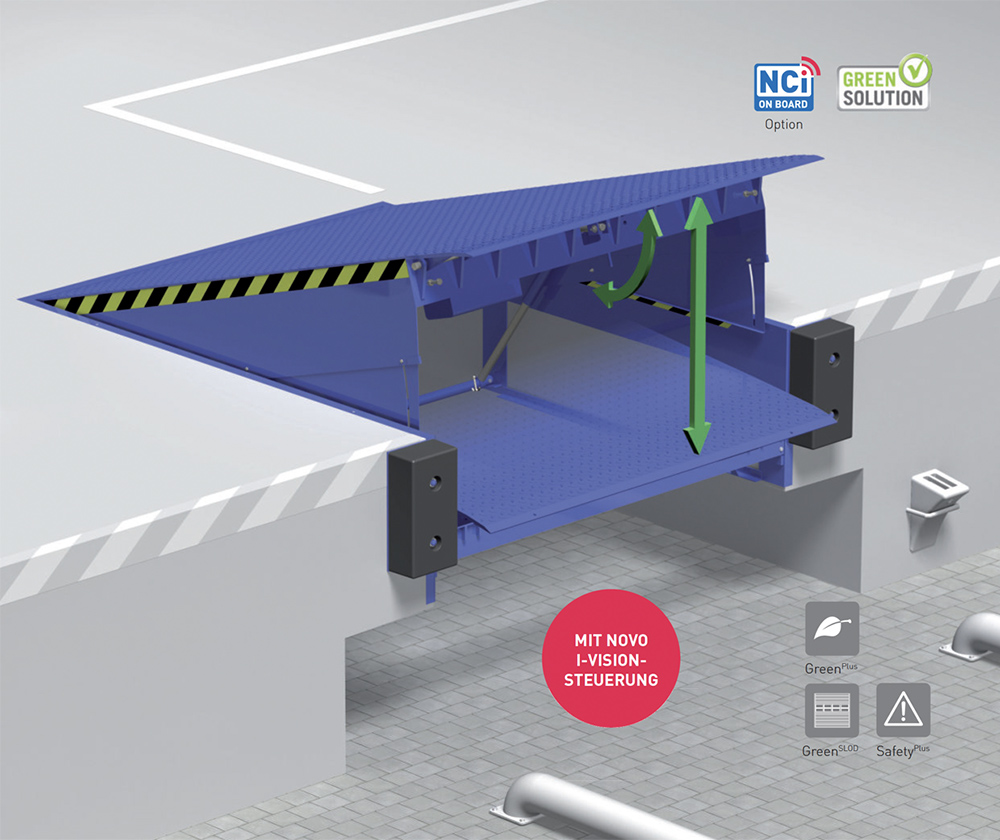

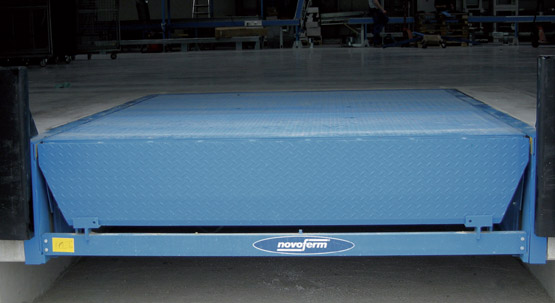

Novodock L350I (billenőlapos)

Billenőlapos hidraulikus rámpakiegyenlítő nagyobb terhelhetőséggel

A billenőlapos NovoDock L350i rámpakiegyenlítő kényelmesen és biztonságosan üzemeltethető az integrált Novo i-Vision-HA vezérléssel. Mint minden Green Solution termék, a NovoDock L350i is az optimális energiafogyasztás révén biztosítja a CO₂ csökkentését és az üzemeltetési költségek minimalizálását. A stabil acélszerkezet változatlan marad, az NCI döntő versenyelőnyt biztosít a piacon lévő más billenőlapos rámpakiegyenlítőkkel szemben.

Előnyök pontokba szedve:
Alapkivitelben Green^PLUS-csomag, akár 70 % energiamegtakarítás	Opcionális csomagok egyedi konfiguráláshoz
Green-Solution-termék	Green Solution-termék
A nagyobb dinamikus terhelhetőség (100kN) miatt speciálisan alkalmas nehéz árukhoz	Autotaster
Novo i-Vision vezérlés

Standard RAL színek

NovoDock-L350i

Projekt neve: ebm-papst Mulfingen GmbH&Co. Logisztikai Központ

Projekt helyszíne: Mulfingen-Hollenbach

Befejezés: 2017 május

Szállított termékek:
50 db Novodock P1530 rámpakiegyenlítő
Novoseal S420 kaputömítések, ütközőkkel, jelzőlámpákkal
8 db redőnykapu
74 db Thermo 40 szekcionált ipari kapu
4 db NovoSpeed Flex HardEdge gyorskapu
2 db tűzgátló tolókapu
67 db NovoFire üvegezett alumínium szerkezet részben oldalvilágítóval
46 db NovoPorta Premio tűtgátló acélajtó

Projekt neve: Logisztikai Központ Freudenberg Filtration FFT

Projekt helyszíne: Kaiserslautern

Befejezés: 2013

Szállított termékek:
NovoEASY ütközésvédelmi rendszer
NovoDock rámpakiegyenlítők
NovoSeal kaputömítések és tartozékok

Projekt neve: BTG Feldberg & Sohn GmbH & Co. KG, Átrakócsarnok

Projekt helyszíne: Bocholt

Hasznos terület: 6.000 m2

Szállított termékek:
74 db NovoDock L 500i hidraulikus rakodóhíd
77 db Novoseal S420 kaputömítés
74 db Thermo 40 szekcionált ipari kapu

Projekt neve: Symbiolog Logisztikai Centrum

Projekt helyszíne: Burgbernheim

Befejezés: 2017 február

Szállított termékek:
NovoDock L530i és VL6020 rakodóhidak,
Thermo 40 mm szekcionált ipari kapuk,
S420, kaputömítés és ütközők
Alu 40 mm szekcionált ipari kapuk mellékajtóval
NovoFire^® alumínium üvegezett tűzgátló szerkezetek,
NovoPorta Premio tűzgátló acél ajtóelemek

Projekt neve: NSM-Löwen Entertainment

Projekt helyszíne: Bingen

Szállított termékek:
NovoDock L500i rakodóhidak,
NovoSeal S420 kaputömítések
Kerékékek, acél ütközők
Thermo 40 szekcionált ipari kapu
NovoSpeed Heavy Indoor gyorskapuk
MZ többcélú acél ajtóelemek
Tűzgátló acél ajtóelemek

Műszaki adatok

Novodock L730I

Műszaki adatok

	Termékjellemzők	L730i ISO	L730i Standard
	Kitolóékkel	●	●
	Billenőlappal
	ISO-Dock	●	●
Opcionális csomagok	Green^Plus	●	●
	Green^SLOD
	Iso^Plus
	Door^Plus	o	o
	Safety^Plus	o	o
	Névleges terhelhetőség EN 1398 szerint kN-ban	60	60
	Névleges hossz mm-ben (NL)	2.000, 2.500, 3.000	2.000, 2.500, 3.000
	Névleges szélesség mm-ben	2.000, 2.250	2.000, 2.250
Beépítési magasság	600 mm
	700 mm/725 mm¹⁾
	800 mm /830 mm²⁾	3.000 mm-ig (NL)	3.000 mm-ig (NL)
	900 mm/1200 mm³⁾	3.000 mm-nél (NL)	3.000 mm-nél (NL)
	Kitolóék/billenőlap mm-ben	● 700 / o 1.000	● 500 / o 700 / o 1.000
	Üzemi feszültség	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Védelmi osztály	IP 65	IP 65
	Motor teljesítmény kW-ban	max. 1,5	max. 1,5
Típusjellemzők	Plató lemezvastagság mm-ben	8/10	8/10
Típusjellemzők	Kitolóék/billenőlap lemezvastagság mm-ben	12/14	12/14
Áthidaló érték felfelé / lefelé (kitolás1000 mm)	Névleges hossz 2000, Beépítési magasság 600
	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²	350 (400)/370 (400)	320/340⁴⁾
	Névleges hossz 2250, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 700 /725¹/830²	400 (430)/370 (370)	370/310⁴⁾
	Névleges hossz 2750, Beépítési magasság 600
	Névleges hossz 2750, Beépítési magasság 700
	Névleges hossz 3000, Beépítési magasság 600
	Névleges hossz 3000, Beépítési magasság 700/725¹/830²	340 (370)/330 (350)	310/310⁴⁾
	Névleges hossz 3000, Beépítési magasság 800 /900²	400 (430)/370 (400)	370/350⁴⁾
	Névleges hossz 3500, Beépítési magasság 800
	Névleges hossz 3500,Beépítési magasság 900/1200³
	Névleges hossz 4000, Beépítési magasság 900/1200³
	Névleges hossz 4500, Beépítési magasság 900/1200³
	Névleges hossz 5000, Beépítési magasság 1200
	Megengedett maximális elhajlás EN 1398 szerint	12,5 %	12,5 %
	Vezérlés	Novo i-Vision	Novo i-Vision
	Novo i-Vision	● TA \| oTAD	● TA \| o TAD
	Novoferm kommunikációs interfész (NCI)	●	●
Színek	RAL 5010 (enciánkék)	●	●
	RAL 7016 (antracitszürke)	●	●
	RAL 9005 (fekete)	●	●
	Egyéb RAL színek	o	o
	Tűzihorganyzott	o	o
● Standard o opcionális ¹⁾ csak P1320 ²⁾ csak L730i ³⁾ csak VL6020 ⁴⁾ Kitolóék 700/1000 úgy, mint L730i ISO-nál

NovoDock L530

	Termékjellemzők	L530
	Kitolóékkel	●
	Billenőlappal
	ISO-Dock
Opcionális csomagok	Green^Plus	o
	Green^SLOD	o
	Iso^Plus	o
	Door^Plus	o
	Safety^Plus	o
	Névleges terhelhetőség EN 1398 szerint kN-ban	60
	Névleges hossz mm-ben (NL)	2.000, 2.500, 3.000
	Névleges szélesség mm-ben	1.750, 2.000, 2.250, 2.400
Beépítési magasság	600 mm	3.000 mm-ig (NL)
	700 mm/725 mm¹⁾	3.000 mm-ig (NL)
	800 mm /830 mm²⁾
	900 mm/1200 mm³⁾
	Kitolóék/billenőlap mm-ben	● 500 / o 1.000
	Üzemi feszültség	3 N~400 V/50 Hz/16 A
	Védelmi osztály	IP 65
	Motor teljesítmény kW-ban	max. 1,5
Típusjellemzők	Plató lemezvastagság mm-ben	8/10
Típusjellemzők	Kitolóék/billenőlap lemezvastagság mm-ben	12/14
Áthidaló érték felfelé / lefelé (kitolás1000 mm)	Névleges hossz 2000, Beépítési magasság 600	330 (405)/300 (315)
	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²	360 (440)/400 (435)
	Névleges hossz 2250, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 600	430 (500)/290 (280)
	Névleges hossz 2500, Beépítési magasság 700 /725¹/830²	470 (540)/370 (390)
	Névleges hossz 2750, Beépítési magasság 600
	Névleges hossz 2750, Beépítési magasság 700
	Névleges hossz 3000, Beépítési magasság 600	420 (475)/270 (260)
	Névleges hossz 3000, Beépítési magasság 700/725¹/830²	480 (565)/400 (390)
	Névleges hossz 3000, Beépítési magasság 800 /900²
	Névleges hossz 3500, Beépítési magasság 800
	Névleges hossz 3500,Beépítési magasság 900/1200³
	Névleges hossz 4000, Beépítési magasság 900/1200³
	Névleges hossz 4500, Beépítési magasság 900/1200³
	Névleges hossz 5000, Beépítési magasság 1200
	Megengedett maximális elhajlás EN 1398 szerint	12,5 %
	Vezérlés	Novo SuperVision 5
	Novo i-Vision	o TA \| o TAD
	Novoferm kommunikációs interfész (NCI)	o
Színek	RAL 5010 (enciánkék)	●
	RAL 7016 (antracitszürke)	●
	RAL 9005 (fekete)	●
	Egyéb RAL színek	o
	Tűzihorganyzott	o
● Standard o opcionális ¹⁾ csak P1320 ²⁾ csak L730i ³⁾ csak VL6020 ⁴⁾ Kitolóék 700/1000 úgy, mint L730i ISO-nál

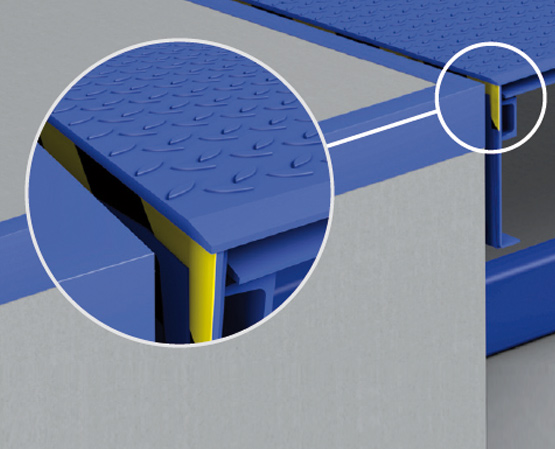

NovoDock L530R

	Termékjellemzők	L530R
	Kitolóékkel	●
	Billenőlappal
	ISO-Dock
Opcionális csomagok	Green^Plus	o
	Green^SLOD	o
	Iso^Plus	o
	Door^Plus	o
	Safety^Plus	o
	Névleges terhelhetőség EN 1398 szerint kN-ban	60
	Névleges hossz mm-ben (NL)	2.000, 2.500, 2.750, 3.000
	Névleges szélesség mm-ben	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250
Beépítési magasság	600 mm	3.000 mm-ig (NL)
	700 mm/725 mm¹⁾	3.000 mm-ig (NL)
	800 mm /830 mm²⁾
	900 mm/1200 mm³⁾
	Kitolóék/billenőlap mm-ben	● 500 / o 1.000
	Üzemi feszültség	3 N~400 V/50 Hz/16 A
	Védelmi osztály	IP 65
	Motor teljesítmény kW-ban	max. 1,5
Típusjellemzők	Plató lemezvastagság mm-ben	8/10
Típusjellemzők	Kitolóék/billenőlap lemezvastagság mm-ben	12/14
Áthidaló érték felfelé / lefelé (kitolás1000 mm)	Névleges hossz 2000, Beépítési magasság 600	330 (405)/300 (315)
	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²	360 (440)/400 (435)
	Névleges hossz 2250, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 600	430 (500)/290 (280)
	Névleges hossz 2500, Beépítési magasság 700 /725¹/830²	470 (540)/370 (390)
	Névleges hossz 2750, Beépítési magasság 600	400 (500)/270 (270)
	Névleges hossz 2750, Beépítési magasság 700	430 (530)/350 (370)
	Névleges hossz 3000, Beépítési magasság 600	420 (475)/270 (260)
	Névleges hossz 3000, Beépítési magasság 700/725¹/830²	480 (565)/400 (390)
	Névleges hossz 3000, Beépítési magasság 800 /900²
	Névleges hossz 3500, Beépítési magasság 800
	Névleges hossz 3500,Beépítési magasság 900/1200³
	Névleges hossz 4000, Beépítési magasság 900/1200³
	Névleges hossz 4500, Beépítési magasság 900/1200³
	Névleges hossz 5000, Beépítési magasság 1200
	Megengedett maximális elhajlás EN 1398 szerint	12,5 %
	Vezérlés	Novo SuperVision 5
	Novo i-Vision	o TA \| o TAD
	Novoferm kommunikációs interfész (NCI)	o
Színek	RAL 5010 (enciánkék)	●
	RAL 7016 (antracitszürke)	●
	RAL 9005 (fekete)	●
	Egyéb RAL színek	o
	Tűzihorganyzott	o
● Standard o opcionális ¹⁾ csak P1320 ²⁾ csak L730i ³⁾ csak VL6020 ⁴⁾ Kitolóék 700/1000 úgy, mint L730i ISO-nál

NovoDock L550I

	Termékjellemzők	L550i
	Kitolóékkel	●
	Billenőlappal
	ISO-Dock
Opcionális csomagok	Green^Plus	●
	Green^SLOD
	Iso^Plus	o
	Door^Plus	o
	Safety^Plus	o
	Névleges terhelhetőség EN 1398 szerint kN-ban	100
	Névleges hossz mm-ben (NL)	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Névleges szélesség mm-ben	2.000, 2.250, 2.400
Teljes magasság	600 mm
	700 mm/725 mm¹⁾	2.500 mm-ig (NL)
	800 mm /830 mm²⁾	3.000 mm-nél (NL)
	900 mm/1200 mm³⁾	3.500 mm-től (NL)
	Kitolóék/billenőlap mm-ben	500
	Üzemi feszültség	3 N~400 V/50 Hz/16 A
	Védelmi osztály	IP 65
	Motor teljesítmény kW-ban	max. 1,5
Típusjellemzők	Plató lemezvastagság mm-ben	10/12
Típusjellemzők	Kitolóék/billenőlap lemezvastagság mm-ben	15/17
Áthidaló érték felfelé / lefelé (kitolás1000 mm)	Névleges hossz 2000, Beépítési magasság 600
	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²	300/400
	Névleges hossz 2250, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 700 /725¹/830²	300/400
	Névleges hossz 2750, Beépítési magasság 600
	Névleges hossz 2750, Beépítési magasság 700
	Névleges hossz 3000, Beépítési magasság 600
	Névleges hossz 3000, Beépítési magasság 700/725¹/830²
	Névleges hossz 3000, Beépítési magasság 800 /900²	370/400
	Névleges hossz 3500, Beépítési magasság 800
	Névleges hossz 3500,Beépítési magasság 900/1200³	450/400
	Névleges hossz 4000, Beépítési magasság 900/1200³	450/400
	Névleges hossz 4500, Beépítési magasság 900/1200³	450/400
	Névleges hossz 5000, Beépítési magasság 1200
	Megengedett maximális elhajlás EN 1398 szerint	12,5 %
	Vezérlés	Novo i-Vision
	Novo i-Vision	TA \| o TAD
	Novoferm kommunikációs interfész (NCI)	●
Színek	RAL 5010 (enciánkék)	●
	RAL 7016 (antracitszürke)	●
	RAL 9005 (fekete)	●
	Egyéb RAL színek	o
	Tűzihorganyzott	o
● Standard o opcionális ¹⁾ csak P1320 ²⁾ csak L730i ³⁾ csak VL6020 ⁴⁾ Kitolóék 700/1000 úgy, mint L730i ISO-nál

NovoDock P1530

	Termékjellemzők	P1530
	Kitolóékkel	●
	Billenőlappal
	ISO-Dock
Opcionális csomagok	Green^Plus	o
	Green^SLOD	o
	Iso^Plus	o
	Door^Plus	o
	Safety^Plus	o
	Névleges terhelhetőség EN 1398 szerint kN-ban	60
	Névleges hossz mm-ben (NL)	2.000, 2.440 (2.500), 3.000
	Névleges szélesség mm-ben	2.000, 2.200, 2.250
Beépítési magasság	600 mm
	700 mm/725 mm¹⁾	3.000 mm-ig (NL)
	800 mm /830 mm²⁾
	900 mm/1200 mm³⁾
	Kitolóék/billenőlap mm-ben	● 500 / o 1.000
	Üzemi feszültség	3 N~400 V/50 Hz/16 A
	Védelmi osztály	IP 65
	Motor teljesítmény kW-ban	max. 1,5
Típusjellemzők	Plató lemezvastagság mm-ben	8/10
Típusjellemzők	Kitolóék/billenőlap lemezvastagság mm-ben	12/14
Áthidaló érték felfelé / lefelé (kitolás1000 mm)	Névleges hossz 2000, Beépítési magasság 600
	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²	360 (460)/380 (430)
	Névleges hossz 2250, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 700 /725¹/830²	470 (590)/350 (390)
	Névleges hossz 2750, Beépítési magasság 600
	Névleges hossz 2750, Beépítési magasság 700
	Névleges hossz 3000, Beépítési magasság 600
	Névleges hossz 3000, Beépítési magasság 700/725¹/830²	480 (590)/400 (380)
	Névleges hossz 3000, Beépítési magasság 800 /900²
	Névleges hossz 3500, Beépítési magasság 800
	Névleges hossz 3500,Beépítési magasság 900/1200³
	Névleges hossz 4000, Beépítési magasság 900/1200³
	Névleges hossz 4500, Beépítési magasság 900/1200³
	Névleges hossz 5000, Beépítési magasság 1200
	Megengedett maximális elhajlás EN 1398 szerint	12,5 %
	Vezérlés	Novo SuperVision 5
	Novo i-Vision	o TA \| o TAD
	Novoferm kommunikációs interfész (NCI)	o
Színek	RAL 5010 (enciánkék)	●
	RAL 7016 (antracitszürke)	●
	RAL 9005 (fekete)	●
	Egyéb RAL színek	o
	Tűzihorganyzott	o
● Standard o opcionális ¹⁾ csak P1320 ²⁾ csak L730i ³⁾ csak VL6020 ⁴⁾ Kitolóék 700/1000 úgy, mint L730i ISO-nál

NovoDock VL6020

	Termékjellemzők	VL6020
	Kitolóékkel	●
	Billenőlappal
	ISO-Dock
Opcionális csomagok	Green^Plus
	Green^SLOD
	Iso^Plus
	Door^Plus
	Safety^Plus
	Névleges terhelhetőség EN 1398 szerint kN-ban	60/20
	Névleges hossz mm-ben (NL)	3.500, 4.000, 4.500, 5.000
	Névleges szélesség mm-ben	2.000
Beépítési magasság	600 mm
	700 mm/725 mm¹⁾
	800 mm /830 mm²⁾
	900 mm/1200 mm³⁾	5.000 mm-ig (NL)
	Kitolóék/billenőlap mm-ben	● 500 / o 1.000
	Üzemi feszültség	3 N~400 V/50 Hz/16 A
	Védelmi osztály	IP 54
	Motor teljesítmény kW-ban	max. 1,5
Típusjellemzők	Plató lemezvastagság mm-ben	8/10
Típusjellemzők	Kitolóék/billenőlap lemezvastagság mm-ben	15/17
Áthidaló érték felfelé / lefelé (kitolás1000 mm)	Névleges hossz 2000, Beépítési magasság 600
	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²
	Névleges hossz 2250, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 700 /725¹/830²
	Névleges hossz 2750, Beépítési magasság 600
	Névleges hossz 2750, Beépítési magasság 700
	Névleges hossz 3000, Beépítési magasság 600
	Névleges hossz 3000, Beépítési magasság 700/725¹/830²
	Névleges hossz 3000, Beépítési magasság 800 /900²
	Névleges hossz 3500, Beépítési magasság 800
	Névleges hossz 3500,Beépítési magasság 900/1200³	400/600
	Névleges hossz 4000, Beépítési magasság 900/1200³	400/650
	Névleges hossz 4500, Beépítési magasság 900/1200³	400/750
	Névleges hossz 5000, Beépítési magasság 1200	400/775
	Megengedett maximális elhajlás EN 1398 szerint	12,5 %
	Vezérlés	5 gombos vezérlés
	Novo i-Vision
	Novoferm kommunikációs interfész (NCI)
Színek	RAL 5010 (enciánkék)	●
	RAL 7016 (antracitszürke)	●
	RAL 9005 (fekete)	●
	Egyéb RAL színek	o
	Tűzihorganyzott	o
● Standard o opcionális ¹⁾ csak P1320 ²⁾ csak L730i ³⁾ csak VL6020 ⁴⁾ Kitolóék 700/1000 úgy, mint L730i ISO-nál

NovoDock L320

	Termékjellemzők	L320
	Kitolóékkel
	Billenőlappal	●
	ISO-Dock
Opcionális csomagok	Green^Plus	o
	Green^SLOD
	Iso^Plus	o
	Door^Plus	o
	Safety^Plus	o
	Névleges terhelhetőség EN 1398 szerint kN-ban	60
	Névleges hossz mm-ben (NL)	2.000, 2.500, 2.750, 3.000
	Névleges szélesség mm-ben	2.000, 2.100, 2.250
Beépítési magasság	600 mm	3.000 mm-ig (NL)
	700 mm/725 mm¹⁾
	800 mm /830 mm²⁾
	900 mm/1200 mm³⁾
	Kitolóék/billenőlap mm-ben	400
	Üzemi feszültség	3 N~400 V/50 Hz/16 A
	Védelmi osztály	IP 65
	Motor teljesítmény kW-ban	max. 0,75
Típusjellemzők	Plató lemezvastagság mm-ben	6/8
Típusjellemzők	Kitolóék/billenőlap lemezvastagság mm-ben	12/14
Áthidaló érték felfelé / lefelé (kitolás1000 mm)	Névleges hossz 2000, Beépítési magasság 600	360/300
	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²
	Névleges hossz 2250, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 600	380/270
	Névleges hossz 2500, Beépítési magasság 700 /725¹/830²
	Névleges hossz 2750, Beépítési magasság 600	390/270
	Névleges hossz 2750, Beépítési magasság 700
	Névleges hossz 3000, Beépítési magasság 600	400/260
	Névleges hossz 3000, Beépítési magasság 700/725¹/830²
	Névleges hossz 3000, Beépítési magasság 800 /900²
	Névleges hossz 3500, Beépítési magasság 800
	Névleges hossz 3500,Beépítési magasság 900/1200³
	Névleges hossz 4000, Beépítési magasság 900/1200³
	Névleges hossz 4500, Beépítési magasság 900/1200³
	Névleges hossz 5000, Beépítési magasság 1200
	Megengedett maximális elhajlás EN 1398 szerint	12,5 %
	Vezérlés	Novo Classic Plus
	Novo i-Vision	o HA \| o HAD
	Novoferm kommunikációs interfész (NCI)	o
Színek	RAL 5010 (enciánkék)	●
	RAL 7016 (antracitszürke)	●
	RAL 9005 (fekete)	●
	Egyéb RAL színek	o
	Tűzihorganyzott	o
● Standard o opcionális ¹⁾ csak P1320 ²⁾ csak L730i ³⁾ csak VL6020 ⁴⁾ Kitolóék 700/1000 úgy, mint L730i ISO-nál

NovoDock L320R

	Termékjellemzők	L320R
	Kitolóékkel
	Billenőlappal	●
	ISO-Dock
Opcionális csomagok	Green^Plus	o
	Green^SLOD
	Iso^Plus	o
	Door^Plus	o
	Safety^Plus	o
	Névleges terhelhetőség EN 1398 szerint kN-ban	60
	Névleges hossz mm-ben (NL)	2.000, 2.500, 2.750, 3.000
	Névleges szélesség mm-ben	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250
Beépítési magasság	600 mm	3.000 mm-ig (NL)
	700 mm/725 mm¹⁾
	800 mm /830 mm²⁾
	900 mm/1200 mm³⁾
	Kitolóék/billenőlap mm-ben	400
	Üzemi feszültség	3 N~400 V/50 Hz/16 A
	Védelmi osztály	IP 65
	Motor teljesítmény kW-ban	max. 0,75
Típusjellemzők	Plató lemezvastagság mm-ben	6/8
Típusjellemzők	Kitolóék/billenőlap lemezvastagság mm-ben	12/14
Áthidaló érték felfelé / lefelé (kitolás1000 mm)	Névleges hossz 2000, Beépítési magasság 600	360/300
	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²
	Névleges hossz 2250, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 600	380/270
	Névleges hossz 2500, Beépítési magasság 700 /725¹/830²
	Névleges hossz 2750, Beépítési magasság 600	390/270
	Névleges hossz 2750, Beépítési magasság 700
	Névleges hossz 3000, Beépítési magasság 600	400/260
	Névleges hossz 3000, Beépítési magasság 700/725¹/830²
	Névleges hossz 3000, Beépítési magasság 800 /900²
	Névleges hossz 3500, Beépítési magasság 800
	Névleges hossz 3500,Beépítési magasság 900/1200³
	Névleges hossz 4000, Beépítési magasság 900/1200³
	Névleges hossz 4500, Beépítési magasság 900/1200³
	Névleges hossz 5000, Beépítési magasság 1200
	Megengedett maximális elhajlás EN 1398 szerint	12,5 %
	Vezérlés	Novo Classic Plus
	Novo i-Vision	o HA \| o HAD
	Novoferm kommunikációs interfész (NCI)	o
Színek	RAL 5010 (enciánkék)	●
	RAL 7016 (antracitszürke)	●
	RAL 9005 (fekete)	●
	Egyéb RAL színek	o
	Tűzihorganyzott	o
● Standard o opcionális ¹⁾ csak P1320 ²⁾ csak L730i ³⁾ csak VL6020 ⁴⁾ Kitolóék 700/1000 úgy, mint L730i ISO-nál

Novodock L320E

	Termékjellemzők	L320e
	Kitolóékkel
	Billenőlappal	●
	ISO-Dock
Opcionális csomagok	Green^Plus	o
	Green^SLOD
	Iso^Plus
	Door^Plus	o
	Safety^Plus	o
	Névleges terhelhetőség EN 1398 szerint kN-ban	60
	Névleges hossz mm-ben (NL)	2.000, 2.250, 2.500, 3.000
	Névleges szélesség mm-ben	2.000
Beépítési magasság	600 mm	3.000 mm-ig (NL)
	700 mm/725 mm¹⁾
	800 mm /830 mm²⁾
	900 mm/1200 mm³⁾
	Kitolóék/billenőlap mm-ben	400
	Üzemi feszültség	3 N~400 V/50 Hz/16 A
	Védelmi osztály	IP 65
	Motor teljesítmény kW-ban	max. 0,75
Típusjellemzők	Plató lemezvastagság mm-ben	6/8
Típusjellemzők	Kitolóék/billenőlap lemezvastagság mm-ben	12/14
Áthidaló érték felfelé / lefelé (kitolás1000 mm)	Névleges hossz 2000, Beépítési magasság 600	360/270
	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²
	Névleges hossz 2250, Beépítési magasság 600	360/270
	Névleges hossz 2500, Beépítési magasság 600	330/270
	Névleges hossz 2500, Beépítési magasság 700 /725¹/830²
	Névleges hossz 2750, Beépítési magasság 600
	Névleges hossz 2750, Beépítési magasság 700
	Névleges hossz 3000, Beépítési magasság 600	270/270
	Névleges hossz 3000, Beépítési magasság 700/725¹/830²
	Névleges hossz 3000, Beépítési magasság 800 /900²
	Névleges hossz 3500, Beépítési magasság 800
	Névleges hossz 3500,Beépítési magasság 900/1200³
	Névleges hossz 4000, Beépítési magasság 900/1200³
	Névleges hossz 4500, Beépítési magasság 900/1200³
	Névleges hossz 5000, Beépítési magasság 1200
	Megengedett maximális elhajlás EN 1398 szerint	12,5 %
	Vezérlés	Novo Classic Plus
	Novo i-Vision	o HA \| o HAD
	Novoferm kommunikációs interfész (NCI)	o
Színek	RAL 5010 (enciánkék)	●
	RAL 7016 (antracitszürke)	●
	RAL 9005 (fekete)	●
	Egyéb RAL színek	o
	Tűzihorganyzott	o
● Standard o opcionális ¹⁾ csak P1320 ²⁾ csak L730i ³⁾ csak VL6020 ⁴⁾ Kitolóék 700/1000 úgy, mint L730i ISO-nál

NovoDock P1320

	Termékjellemzők	P1320
	Kitolóékkel
	Billenőlappal	●
	ISO-Dock
Opcionális csomagok	Green^Plus	o
	Green^SLOD
	Iso^Plus	o
	Door^Plus	o
	Safety^Plus	o
	Névleges terhelhetőség EN 1398 szerint kN-ban	60
	Névleges hossz mm-ben (NL)	2.000, 2.440 (2.500), 3.000
	Névleges szélesség mm-ben	2.000, 2.200, 2.250
Beépítési magasság	600 mm	3.000 mm-ig (NL)
	700 mm/725 mm¹⁾
	800 mm /830 mm²⁾
	900 mm/1200 mm³⁾
	Kitolóék/billenőlap mm-ben	400
	Üzemi feszültség	3 N~400 V/50 Hz/16 A
	Védelmi osztály	IP 65
	Motor teljesítmény kW-ban	max. 0,75
Típusjellemzők	Plató lemezvastagság mm-ben	6/8
Típusjellemzők	Kitolóék/billenőlap lemezvastagság mm-ben	12/14
Áthidaló érték felfelé / lefelé (kitolás1000 mm)	Névleges hossz 2000, Beépítési magasság 600
	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²	360/320
	Névleges hossz 2250, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 700 /725¹/830²	380/290
	Névleges hossz 2750, Beépítési magasság 600
	Névleges hossz 2750, Beépítési magasság 700
	Névleges hossz 3000, Beépítési magasság 600
	Névleges hossz 3000, Beépítési magasság 700/725¹/830²	400/290
	Névleges hossz 3000, Beépítési magasság 800 /900²
	Névleges hossz 3500, Beépítési magasság 800
	Névleges hossz 3500,Beépítési magasság 900/1200³
	Névleges hossz 4000, Beépítési magasság 900/1200³
	Névleges hossz 4500, Beépítési magasság 900/1200³
	Névleges hossz 5000, Beépítési magasság 1200
	Megengedett maximális elhajlás EN 1398 szerint	12,5 %
	Vezérlés	Novo Classic Plus
	Novo i-Vision	o HA \| o HAD
	Novoferm kommunikációs interfész (NCI)	o
Színek	RAL 5010 (enciánkék)	●
	RAL 7016 (antracitszürke)	●
	RAL 9005 (fekete)	●
	Egyéb RAL színek	o
	Tűzihorganyzott	o
● Standard o opcionális ¹⁾ csak P1320 ²⁾ csak L730i ³⁾ csak VL6020 ⁴⁾ Kitolóék 700/1000 úgy, mint L730i ISO-nál

NovoDock L350i

	Termékjellemzők	L350i
	Kitolóékkel
	Billenőlappal	●
	ISO-Dock
Opcionális csomagok	Green^Plus	●
	Green^SLOD
	Iso^Plus	o
	Door^Plus
	Safety^Plus	o
	Névleges terhelhetőség EN 1398 szerint kN-ban	100
	Névleges hossz mm-ben (NL)	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Névleges szélesség mm-ben	1.750, 2.000, 2.250
Beépítési magasság	600 mm	3.000 mm-ig (NL)
	700 mm/725 mm¹⁾	3.000 mm-ig (NL)
	800 mm /830 mm²⁾	3.000 mm-nél (NL)
	900 mm/1200 mm³⁾	4.000 mm-től (NL)
	Kitolóék/billenőlap mm-ben	400
	Üzemi feszültség	3 N~400 V/50 Hz/16 A
	Védelmi osztály	IP 65
	Motor teljesítmény kW-ban	max. 1,5
Típusjellemzők	Plató lemezvastagság mm-ben	8/10
Típusjellemzők	Kitolóék/billenőlap lemezvastagság mm-ben	15/17
Áthidaló érték felfelé / lefelé (kitolás1000 mm)	Névleges hossz 2000, Beépítési magasság 600	250/290
	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²	290/340
	Névleges hossz 2250, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 600	310/270
	Névleges hossz 2500, Beépítési magasság 700 /725¹/830²	360/330
	Névleges hossz 2750, Beépítési magasság 600
	Névleges hossz 2750, Beépítési magasság 700
	Névleges hossz 3000, Beépítési magasság 600	360/270
	Névleges hossz 3000, Beépítési magasság 700/725¹/830²	430/330
	Névleges hossz 3000, Beépítési magasság 800 /900²
	Névleges hossz 3500, Beépítési magasság 800	520/350
	Névleges hossz 3500,Beépítési magasság 900/1200³
	Névleges hossz 4000, Beépítési magasság 900/1200³	570/350
	Névleges hossz 4500, Beépítési magasság 900/1200³	620/350
	Névleges hossz 5000, Beépítési magasság 1200
	Megengedett maximális elhajlás EN 1398 szerint	12,5 %
	Vezérlés	Novo i-Vision
	Novo i-Vision	● HAR1
	Novoferm kommunikációs interfész (NCI)	●
Színek	RAL 5010 (enciánkék)	●
	RAL 7016 (antracitszürke)	●
	RAL 9005 (fekete)	●
	Egyéb RAL színek	o
	Tűzihorganyzott	o
● Standard o opcionális ¹⁾ csak P1320 ²⁾ csak L730i ³⁾ csak VL6020 ⁴⁾ Kitolóék 700/1000 úgy, mint L730i ISO-nál

Beépítés

Beépítési módok és cseremegoldások

Beépítési módok

AX/AZ – Cserélhető megoldás hegesztéssel

Ennél a beépítési módnál a rakodóhidat sík acélvázzal szállítják, melyet a csarnok padlójának acélprofiljához hegesztenek.
Ez a változat ideális rakodóhidak cseréjekor, ha a régi híd váza a padlóban maradhat.
A csere általában egy napon belül megtörténhet.

Szögacél a = min. 100 mm

BX/BZ – Előkészített keret hegesztéshez

A rakodóhíd szögletes kerettel készül, amely az előkészített keretbe kerül és a helyszínen kell behegeszteni. Az előkészített váz szögvasból és ráhelyezett laposvasból áll, amit betonozás előtt be kell építeni az alaplemezbe.

Az előkészített vázat opcionálisan a Novoferm is szállíthatja a helyszíni összeszereléshez. Ezt a megoldást akkor részesítik előnyben, ha a csarnok padlóburkolatát a rakodóhidak kivitelezésétől függetlenül szeretnék elkészíteni, így a rakodóhidat elegendő később szállítani és beszerelni.

Szögacél a szerelési rajz szerint

CX/CZ – Rakodóhíd keret betonozáshoz

A rakodóhíd kereten fémtüskék vannak, amelyeket a helyszínen a szerkezeti betonacélrudakhoz kell hegeszteni. Ezután lehet megkezdeni a betonozást.

A betonozási magasság max. 110 mm.

Ennek a változatnak az az előnye, hogy a rakodóhíd helye könnyen kialakítható. Ezen felül a csarnok padlója a körbefutó horony kivételével befejezhető.

a = 100 mm, b = 150 mm

DX / DZ - Rakodóhíd keret betonozáshoz magasabb betonszerkezettel

Ez a beépítési mód nagyon hasonlít a korábban leírt CX / CZ változat kivitelezéséhez, csak az öntési magasságban különbözik. A megemelt keretet oldalsó és hátsó szintkiegyenlítő csavarokkal szállítják.

A betonozási magasság a talajtól számítva 100-250 mm

Ezt a módszert leginkább nagyobb mennyiségeknél és előregyártott betonelemeknél alkalmazzák.

a = 100 mm-től 250 mm-ig (betonmagasság)

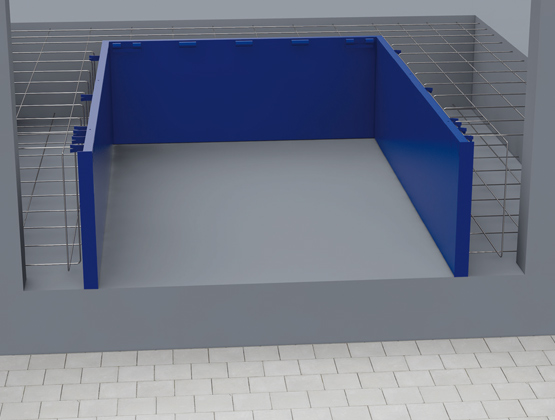

EX/EZ – Box-Modell bebetonozáshoz

Ebben a változatban a rakodóhíd kialakítása olyan, mint egy három oldaláról zárt doboz. Ezt a talajhoz rögzítik, a vasalathoz csatlakoztatják, majd zsaluzóként használják.

Ezzel a nagyon egyszerű módszerrel a hidat a korai építési szakaszban szállítják és telepítik. Így el lehet tekinteni egy rakodóhíd helyének időigényes megépítésétől.

Egyszerűsége miatt manapság ezt a módszert meglehetősen gyakran alkalmazzák meglévő épületeknél és kész padlózatoknál a rakodóhidak utólagos beépítésére.

FX/FZ – Álló rakodóhíd keret

Ebben a változatban a rakodóhidat elől hegesztik a kialakított hely aljában lévő acélprofilokhoz. A híd alátámasztásáról a padlózat gondoskodik.

A kialakított hely védelmére a padlószinten három oldalon körbefutó szögacél élvédelem ajánlott.

Ezt a változatot leggyakrabban akkor használják, amikor nincs szükség arra, hogy a pótkocsi behajtson a rámpa alá.

Szögacél a=50mm,s=5mm

Cseremegoldások

A legegyszerűbb és leggyorsabb csere

Az új GZ-keretkialakításnak köszönhetően egy meglévő rakodóhíd nagyon rövid idő alatt kicserélhető. Az oldalsó szögacélból készült keretek a meglévő acélvázra illeszkednek, és rövid igazítás után hegeszthetők. A hátsó laposacél keretváz folyamatos átmenetet biztosít a csarnok padlójáról az új rakodóhídra.

Előnyök pontokba szedve:

Egyszerű kivitelezés
Mérettűrések áthidalása
Nem szükséges acéllemezekkel „alábélelni”
Az oldalsó keretnél nincs légrés

L530R kitolóékes rámpakiegyenlítő és GZ-keret

L320R billenőlapos rámpakiegyenlítő és GZ-keret

GZ – alapkeret hegesztéshez

Felkeltettük az érdeklődését?

Keressen bennünket a KAPCSOLAT-fülön található elérhetőségeinken.

Kapcsolat
