ACÉLTOKOK

Profi megoldások minden falnyílásba!

Acéltokok, melyek bírják a mindennapok megpróbáltatásait.

Minőségi terméket vásárolni nemcsak megnyugtató érzés, hanem hosszútávon kiváló befektetés, mellyel sok pénzt takaríthatunk meg.

Ahogy egy lakás háztartási gépeinek (kazán, bojler, elektromos berendezések) beszerzésénél, úgy az ajtótokok kiválasztásánál is fontos szerepet játszik a minőség. A jó ajtótok mérettartó, stabilan tartja az ajtólapot, és még akkor is a helyén maradhat, ha az ajtólapot kicseréljük.

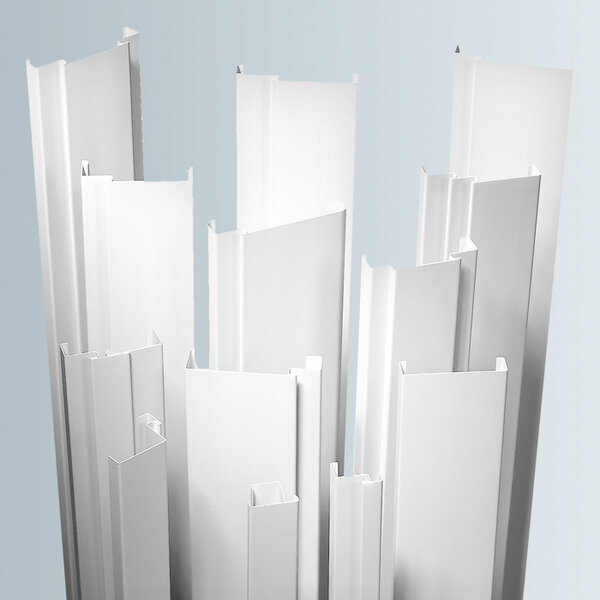

A Novoferm acéltokok minden nyílásba pontosan illeszkednek, masszívak, stabilak, és jól bírják a mindennapok megpróbáltatásait!

Miért válasszon Novoferm acéltokot?

Széles típusválaszték, nagyfokú stabilitás

A Novoferm minden beépítési helyzethez tud toktípust ajánlani, legyen az kőműves vagy szerelt fal, vagy akár egyedi falmegoldás .
A Novoferm acéltokok masszívak, formatartóak, korrózió ellen védett, 1,5 vagy 2,0 mm vastag tüzihorganyzott acéllemezből készülnek, esztétikus alapozással, mely kiváló alapot ad a végleges szín felviteléhez.

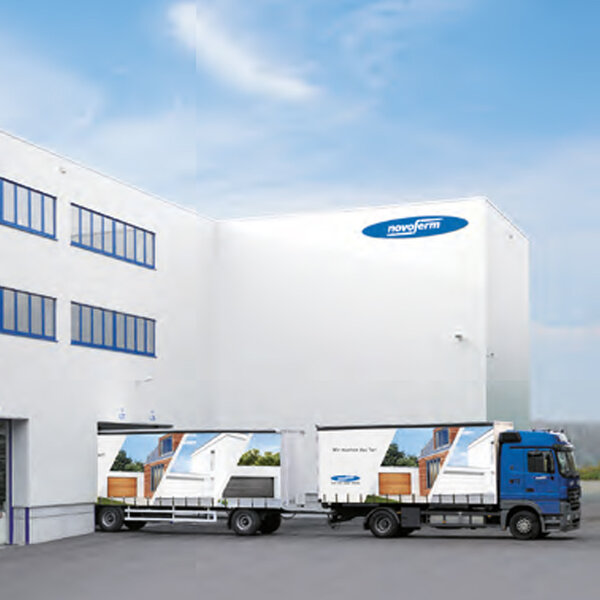

Szállítás közvetlen raktárkészletről

A Novoferm németországi logisztikai központjában több mint 1000-féle késztermék áll rendelkezésre, melyeket 4 különböző gyártóüzemben állítanak elő.

MÉRETPONTOSSÁG

A Novoferm acéltokok a DIN, EN szabványok és belső gyári utasítások által előírt legszigorúbb tűrési határértékek betartásának köszönhetően rendkívül méretpontosak.

Expressz szállítási program

Használja ki az expressz szállítási program előnyeit, és rendeljen a számos rendelkezésre álló toktípusból!

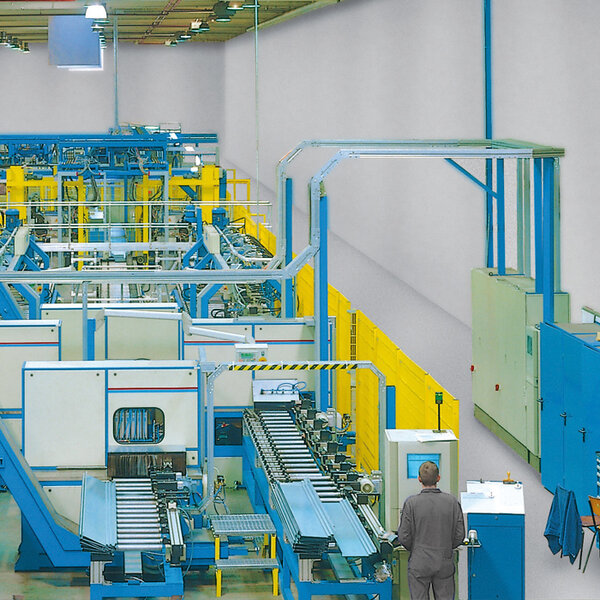

High-Tech-gyártástechnológia

1. nyilvántartás vonalkódos rendszerben
2. termékjelölés lézeres nyomtatással
3. számítógép vezérelt a stancolások, furathelyek kijelölése
4. tökéletes méretpontosság

Novoferm tok kompendium

A teljes Novoferm tokprogram elérhető az Extranet oldalunkon, ahol számos ingyenes és hatékony eszköz található a megfelelő tok kiválasztásához.

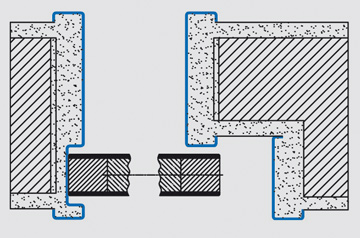

A megfelelő tokválasztás

A Novoferm széles tokválasztékából minden beépítési helyzethez a megfelelő típust kínáljuk.
A magas minőségi követelmények betartása mellett garantáljuk a gyors és egyszerű beépíthetőséget, a nagyfokú stabilitást, és hosszú élettartamot.
Egy jól kiválasztott, szakszerűen beépített tok ajtólapok generációit élheti túl.

A FENNTARTHATÓ JÖVŐÉRT

Termékeink megfelelnek az EN 15804 és ISO 14025 szabvány alapján az Építési és Környezetvédelmi Intézet (IBU) által kiadott EPD környezetvédelmi terméktanúsítványok követelményeinek.

Tokok speciális igényekhez

A rozsdamentes acéltokok teszik kerekké az amúgy is széles Novoferm acéltok-termékpalettát. Ezek a toktípusok különleges tokszerkezetekkel, 1,5 vagy 2,0 mm-es lemezvastagsággal készülnek.
A kiegészítőkről és beépítési lehetőségekről a Novoferm márkakereskedések adnak bővebb felvilágosítást.

Ízlésünkre szabva!

Az általunk választott nyílászáró olyan, mint egy névjegy, megmutatja az adott ház, helyiség vagy tulajdonos stílusát. Ezért a Novoferm tokok minden RAL színben, így metál színekben is, akár graffiti ellen védett festéssel is rendelhetők.
A gyárilag színre festett tokok előnyei:

• egyenletes, porszórt lakkozás a legmagasabb minőségi követelmények szerint
• időjárásálló felület
• fényes, tartós színárnyalatok
• kiváló felületi tapadás
• korrózióálló
• nagyfokú felületi keménység
• kitűnő kopásállóság
• égetési hőmérséklet: 195 ºC

Toktípusok

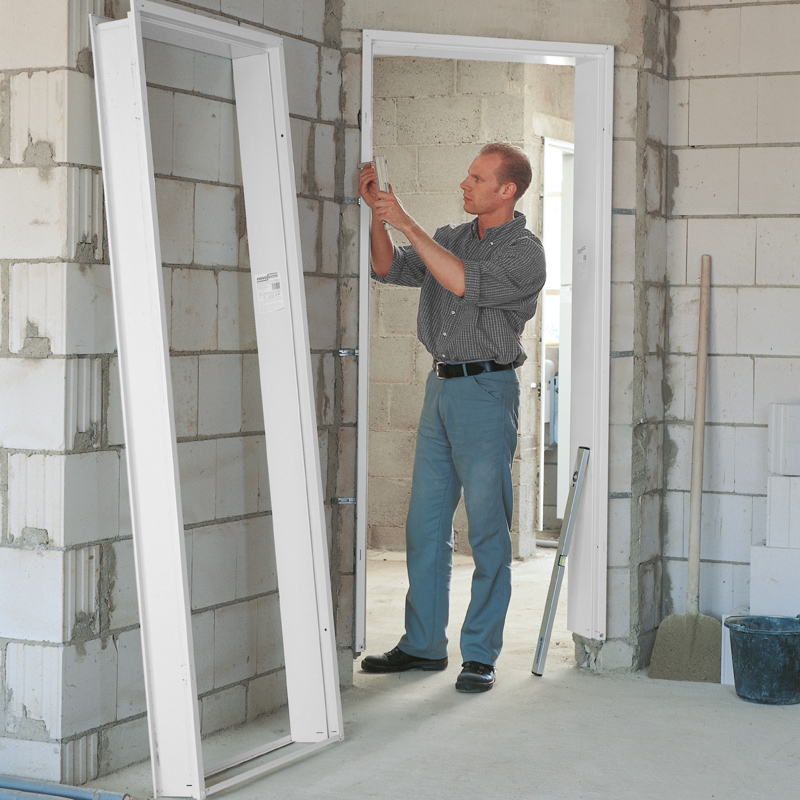

KŐMŰVES ACÉLTOKOK

Idő- és értékálló: ez jellemzi a hagyományos építészetet. Ugyanezt az alapelvet követik a Novoferm modern kőműves acéltokjai, melyeket a DIN 18111 szabvány szigorú előírásai szerint gyártanak. Az alaptípusok mellett számtalan speciális igényre is létezik Novoferm megoldás.

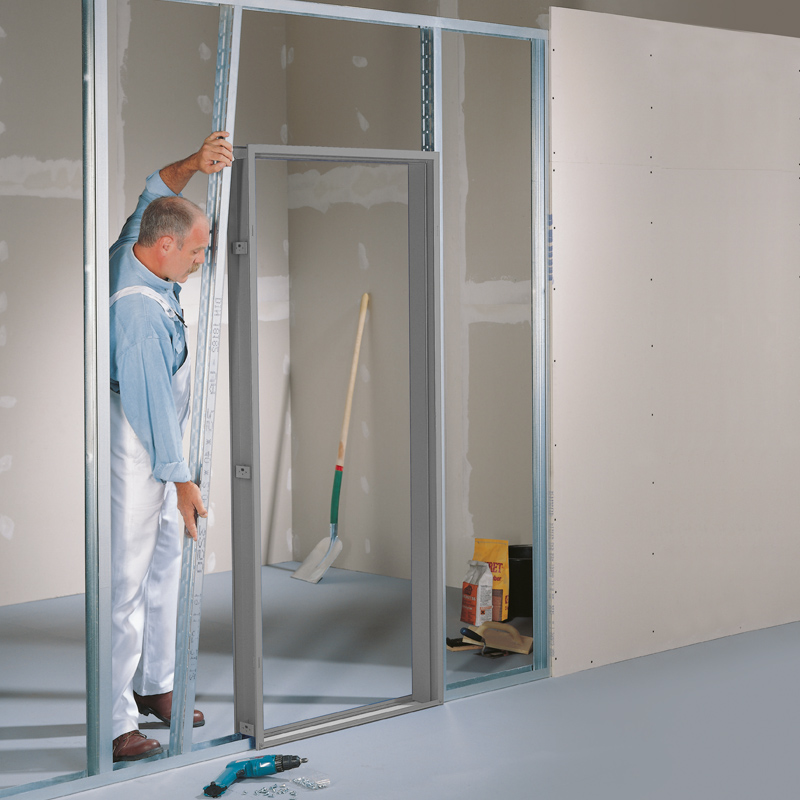

GIPSZKARTON ACÉLTOKOK

A Novoferm acél gipszkartontokok megfelelnek az új kihívásoknak, szerelésük gyors, tiszta és egyszerű. Jellemzőjük a minőségi, masszív alapanyag, a modern külső és a stabil, vetemedésmentes tartás.

TÖBB RÉSZBŐL ÖSSZESZERELHETŐ TOKOK
Sokféle Novoferm toktípus a gyors és egyszerű szállítás érdekében több részre szétszerelt változatban is elérhető.
A praktikus kartondoboz csomagolású tokokat akár csomagküldő szolgálattal is házhoz szállíttathatja.

Több részből összeszerelhető tokok kartondoboz csomagolásban

A több részből összeszerelhető acéltokok előnyeit az itt látható kis videóban foglaltuk össze. A kartondoboz csomagolásnak köszönhetően könnyen szállítható, mozgatható és az összeszerelése is gyerekjáték.

Termékeinkről további videókat a Novoferm YouTube-csatornán talál:

https://www.youtube.com/NovofermVideos

Novoferm acéltokok - a döntő részletek

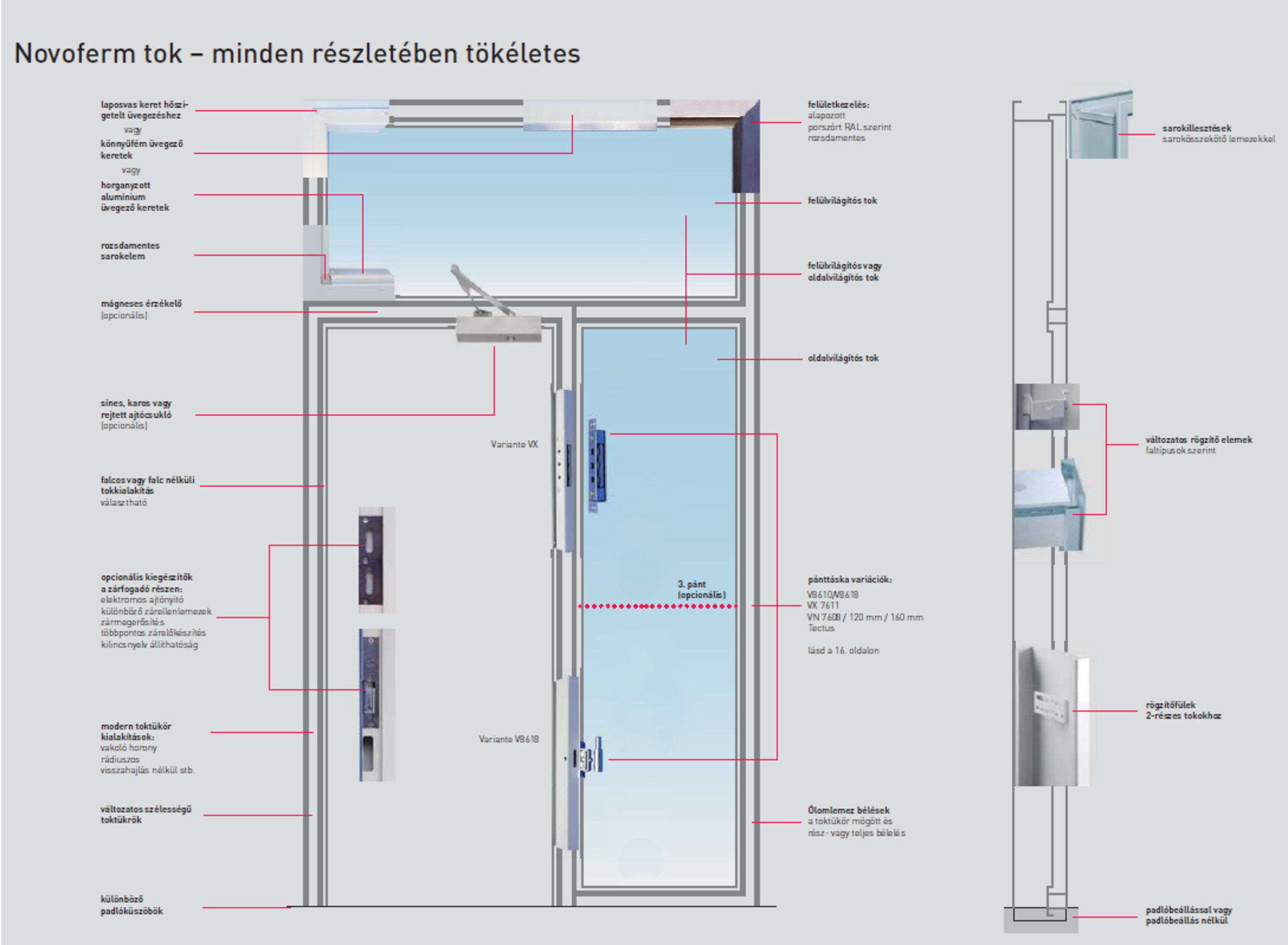

Novoferm acéltok - minden részletében tökéletes

GYÁRI GYORSSZÁLLÍTÁSI PROGRAM

STANDARD TOKOK

Rendelhető típusok:
széria méretű, standard falvastagságú tokok

• saroktokok
• kőműves tokok
• gipszkartontokok 1- és 2-részes kivitelben

Kialakítás:
normál falc, lemezvastagság: 1,5 mm, horganyzott, alapozott felület
Expressz felár: nettó listaár + 10 %
Expressz mennyiség: 20 db tok, afelett egyeztetés szükséges

Rendelhető kiegészítők:
• alternatív pánttáskák (VNGR, VNKL, VS 8939, VX)
• zárfurat megerősítés (MSK 412)
• tetszőleges kilincsmagasság
• többpontos zárelőkészítés 15 x 20 mm
(Figyelem: Rendeléskor a zártípust kérjük megadni!)
• tetszőleges padlóbeállás
• max. rendelési szélesség: 1.375 mm
• max. rendelési magasság: 2.250 mm
• előkészítés standard ajtócsukóhoz

Gyártási határidő:
A gyártóhoz beérkezett rendelést követő 4 munkanap.
A gyártó készrejelentését követően a magyarországi beszállítás a szokásos heti szállítási terv szerint történik.

EGYEDI TOKOK

Rendelhető típusok:
normál vagy dupla falcos egyedi tokok, átjárótokok

• saroktokok
• kőműves tokok 1- és 2-részes kivitelben
• gipszkartontokok 1- és 2-részes kivitelben

Kialakítás:
normál falccal vagy falc nélkül, lemezvastagság: 1,5 vagy 2,0 mm, horganyzott, alapozott felület
Expressz felár: nettó listaár + 10 %
Expressz mennyiség: 20 db tok, afelett egyeztetés szükséges

Rendelhető kiegészítők:
• alternatív pánttáskák (VNGR, VNKL, VS 8939, VX)
• zárfurat megerősítés (MSK 412)
• tetszőleges kilincsmagasság
• többpontos zárelőkészítés 15 x 20 mm
(Figyelem: Rendeléskor a zártípust kérjük megadni!)
• tetszőleges padlóbeállás
• max. rendelési szélesség: 2125 mm
• max. rendelési magasság: 2550 mm
• falvastagság: 60-500 mm között, 5 mm-es raszterenként
• profilvisszahajlás: 10-20 mm

Gyártási határidő:
A gyártóhoz beérkezett rendelést követő 7 munkanap.
A gyártó készrejelentését követően a magyarországi
beszállítás a szokásos heti szállítási terv szerint történik.

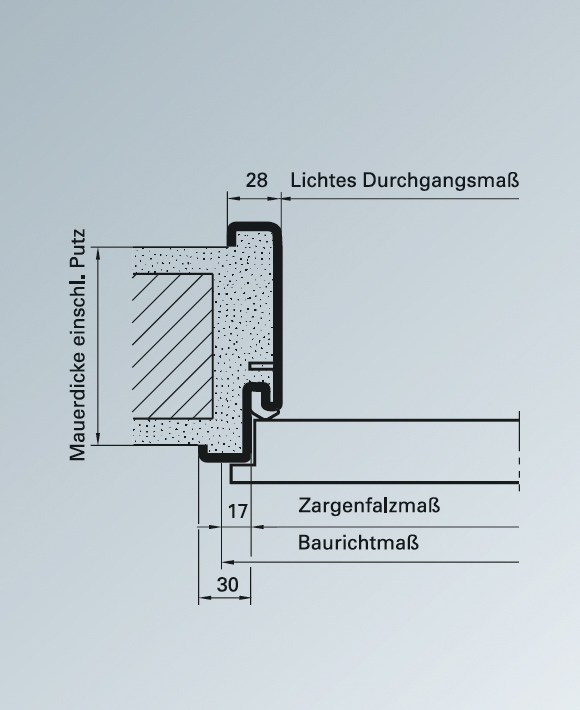

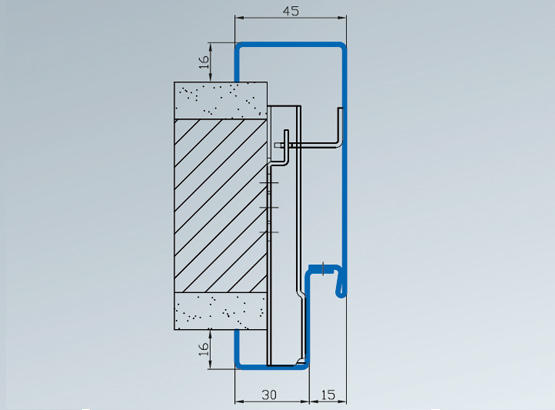

Novoferm kőműves acéltokok

Idő- és értékálló: ez jellemzi a hagyományos építészetet. Ugyanezt az alapelvet követik a Novoferm kőműves acéltokjai, melyeket a DIN 18111 szabvány szigorú előírásai szerint állítanak elő. Az alaptípusok mellett számtalan speciális megoldásra szánt variáció létezik.

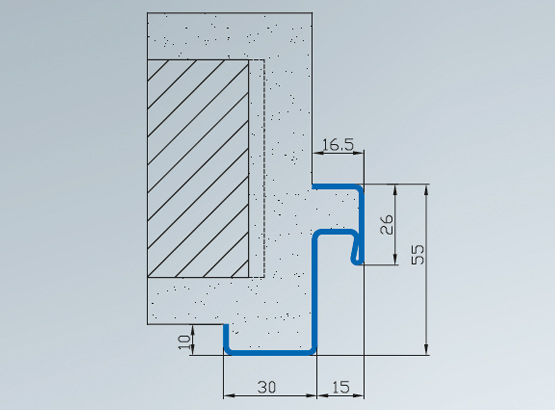

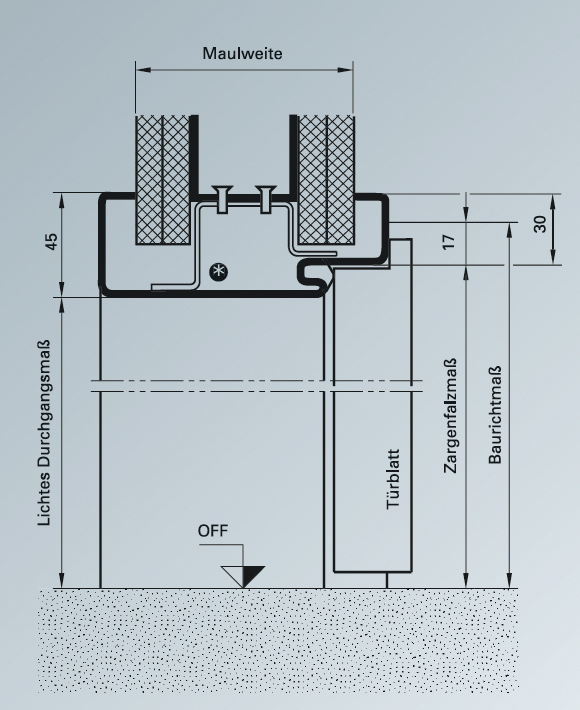

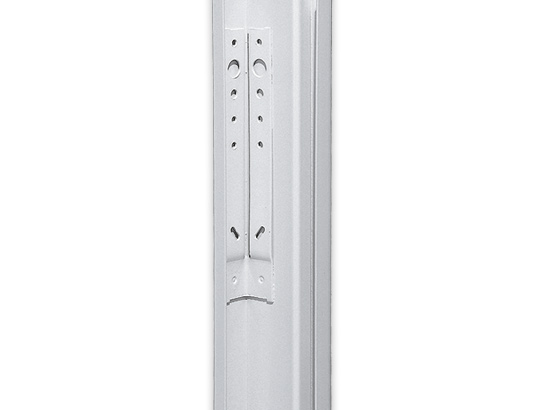

NAT-KS saroktok (profilszám:21)

Normál falcos ajtólapokhoz
30 mm padlóbeállással

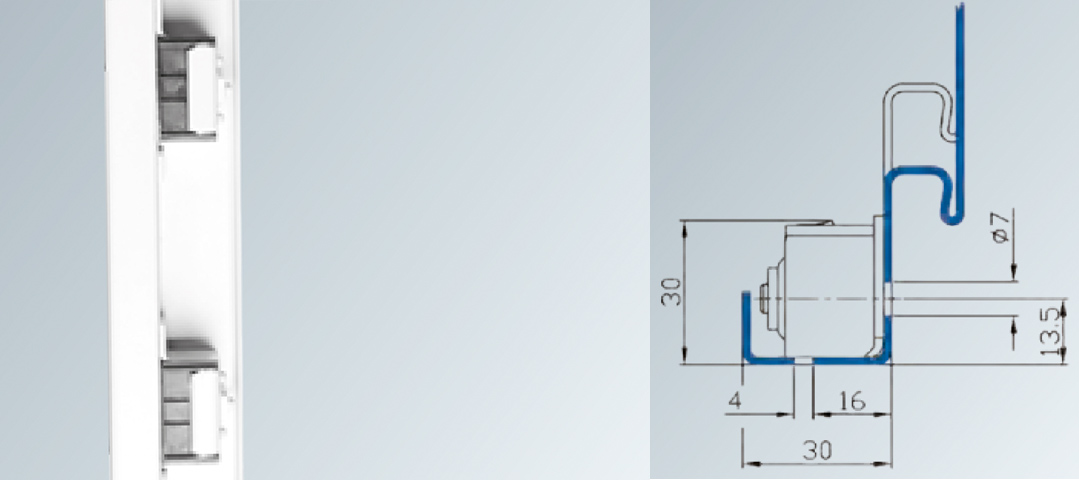

Hegesztett, vakolatbefolyás ellen védett V8610 típusú, L/R pánttáskákkal
6 db hegesztett szerelőfüllel
Egyszerű szerelhetőség
Raktárról rendelhető

NAT-KS saroktok (profilszám:21)

Szállítási pozíció

Szerelési pozíció

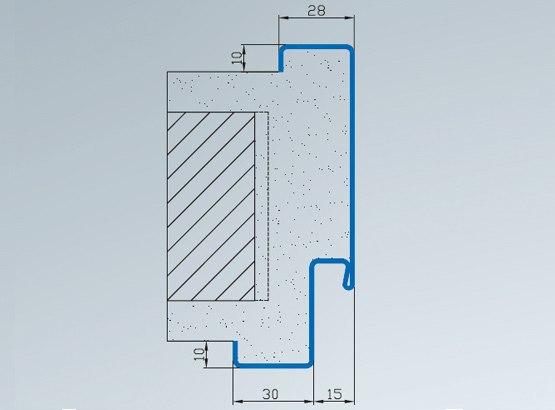

NAT-KV kőműves válaszfaltok (profilszám: 23)

Normál falcos ajtólapokhoz
30 mm padlóbeállással
Hegesztett, vakolatbefolyás ellen védett V8610 típusú, L/R pánttáskákkal
Sokféle felhasználási lehetőség
Raktárról rendelhető

NAT-KV kőműves válaszfaltok (profilszám: 23)

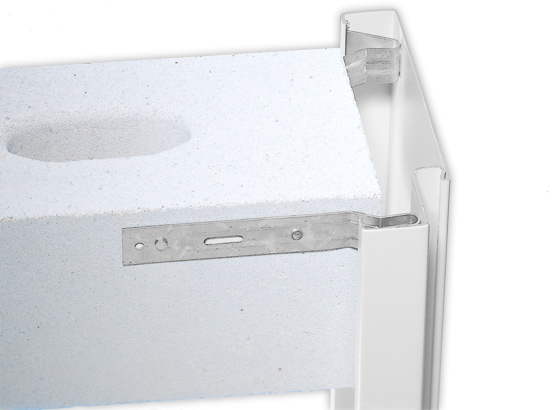

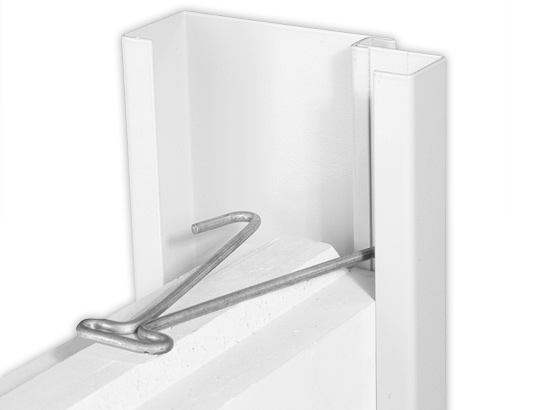

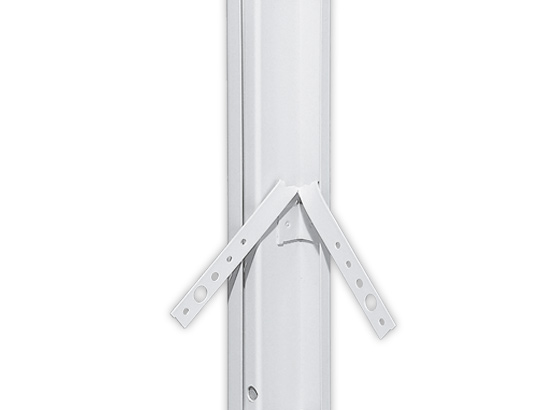

Falazókarom

Szállítási tartozék: 8 db
Gyors, stabil szerelhetőség
Műszakilag jól átgondolt megoldás
Tetszőlegesen elhelyezhető (DIN szerint!)

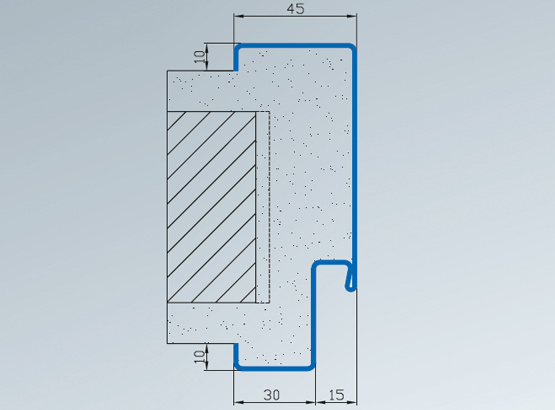

NAT-KG gipszfaltok (profilszám: 23/ 0045)

Normál falcos ajtólapokhoz
30 mm padlóbeállással
Hegesztett, vakolatbefolyás ellen védett V8610 típusú, L/R pánttáskákkal
Magas korrózióvédelem a gipsz agresszív hatásai ellen

NAT-KG gipszfaltok (profilszám: 23/ 0045)

Falazószem

Szállítási tartozék: 6 db
A fal egyenetlenségeit korrigáló megoldás
Egyszerű, stabil beépíthetőség

NAT-U4 kétrészes, utólag szerelhető acéltok (profilszám: 2140/1645)

Normál falcos ajtólapokhoz
Padlóbeállás nélkül
Hegesztett, L/R-es, V8618 típusú pánttáskákkal
Tiszta, gyors, utólagos beépíthetőség
Rejtett csavarozás a tömítés nútjában
Könnyen kiszerelhető és újrafelhasználható

NAT-U4 kétrészes, utólag szerelhető acéltok (profilszám: 2140/1645)

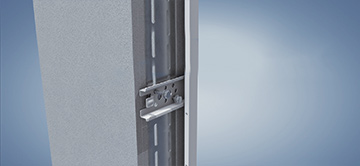

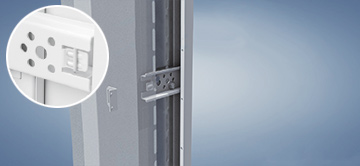

Szerelőfül

Hegesztett trapézfülek a tok elülső részének rögzítéséhez
Minden faltípushoz
Stabil rögzítés
Egyszerű szerelhetőség
Merev, csavarodásmentes szerkezet

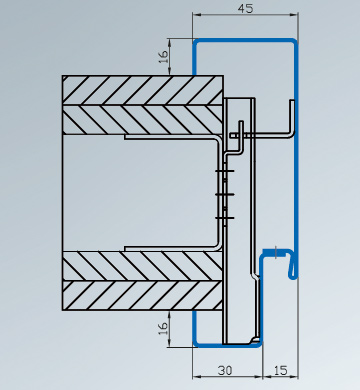

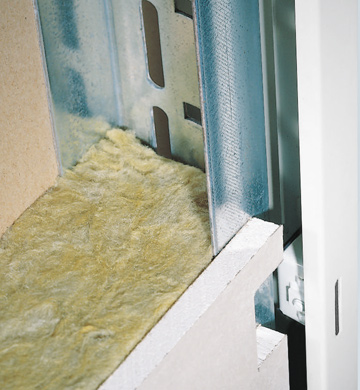

Novoferm gipszkarton acéltokok

Az élet folyamatosan változik, és vele együtt az ember igényei is, melyeket a lakó és munkakörnyezetével szemben támaszt. Az élethelyzet gyors megváltozásával új terek, helyiségek kialakítása válik szükségessé. A Novoferm gipszkarton tokok megfelelnek az új kihívásoknak, szerelésük gyors, tiszta és egyszerű. Jellemzőjük a minőségi, masszív alapanyag, a modern külső és stabil, vetemedésmentes tartás.

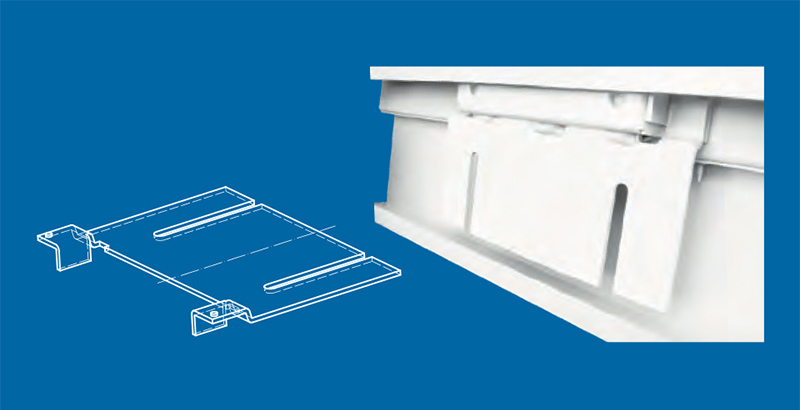

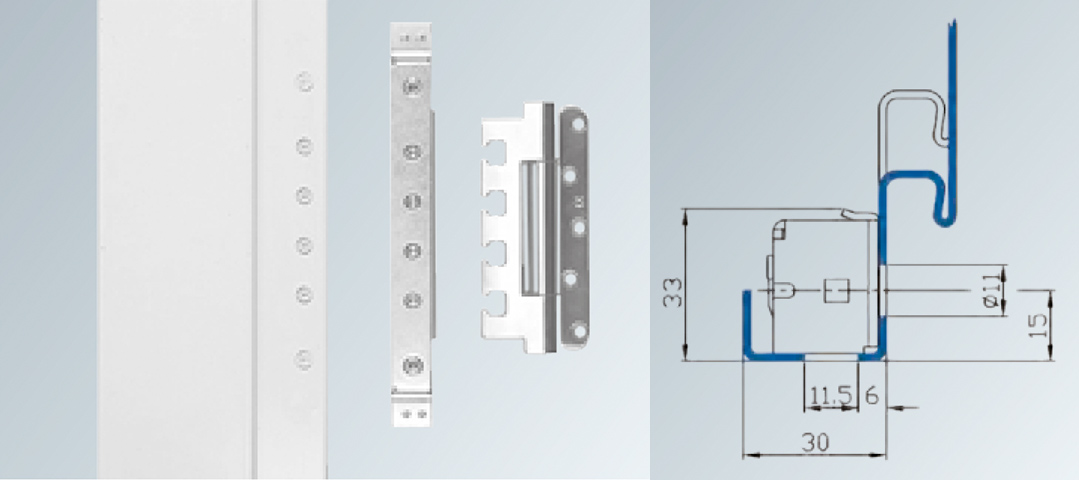

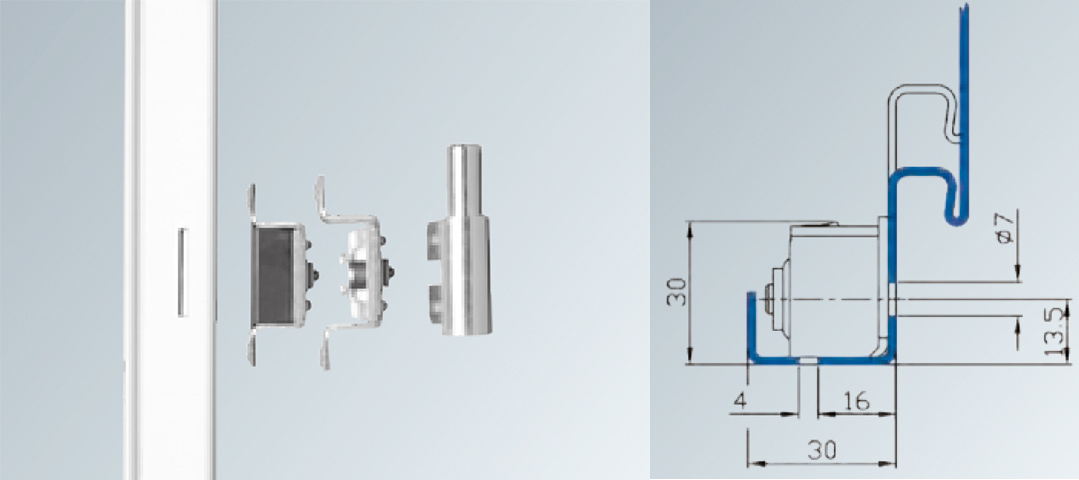

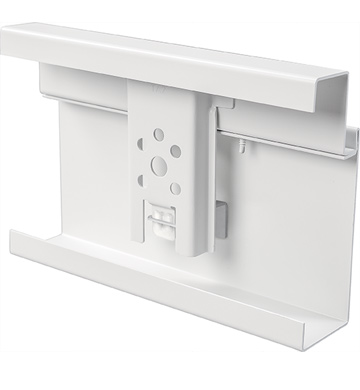

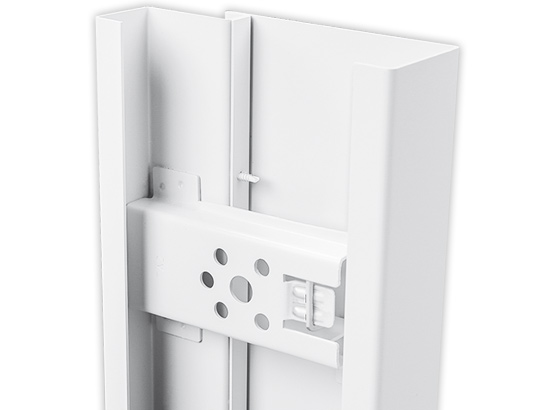

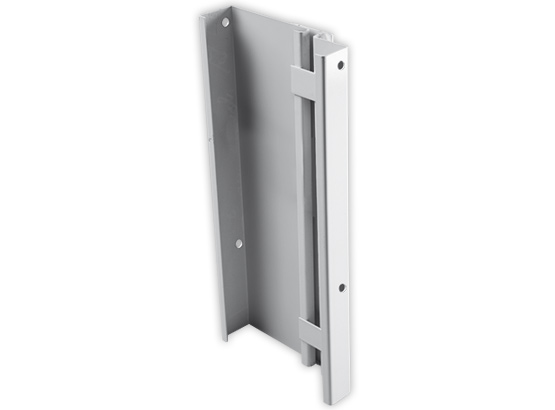

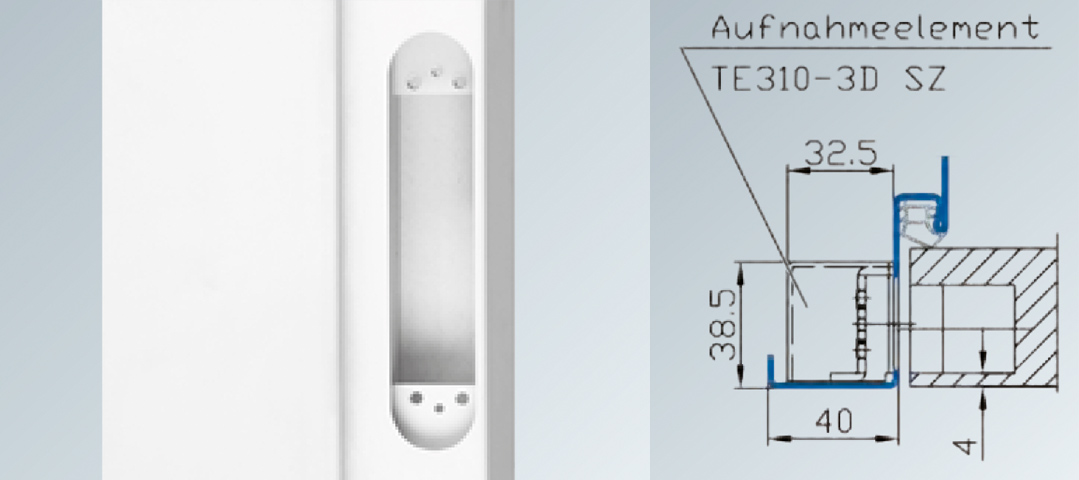

Pántmegerősítő szerelőlap nehéz ajtólapokhoz

A projektkivitelezésben egyre nagyobb igény van a különböző funkciókat ellátó ajtók beépítésére, melyek súlya akár a standard ajtók többszöröse is lehet. Ugyanakkor a belső válaszfalakat a lehető legvékonyabbra építik, a legnépszerűbbek a 100 mm-es, ill. 125 mm-es gipszkarton falak. Az ajtóelemek hosszú távú működésének biztosítása érdekében különösen fontos, hogy az ajtólap terhelését optimálisan oszlassák el. Ezt segíti a gyárilag beépített szerelő- és megerősítő lemez VX-pántok használata esetén. Ezt az opcionális megerősítő lemezt közvetlenül a pánttáskára hegesztik, majd a gipszkarton fal acélprofiljához csatlakoztatják.

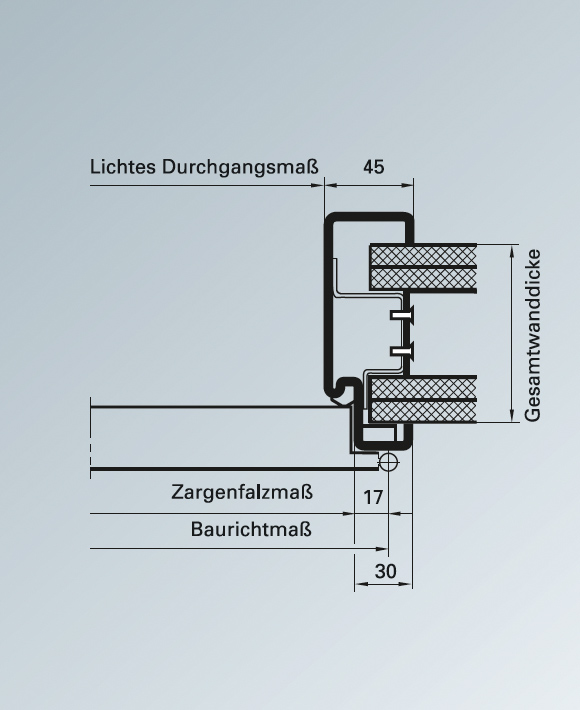

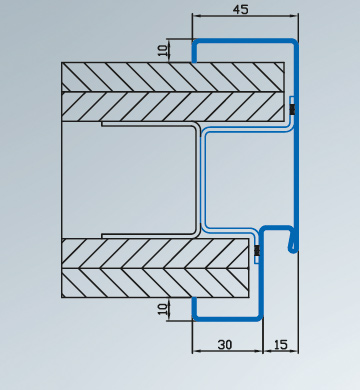

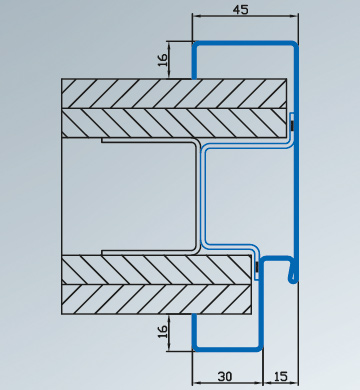

NAT-G3 GIPSZKARTON TOK
(PROFILSZÁM: 23/ 1645)

NAT-G3 GIPSZKARTON TOK (PROFILSZÁM: 23/ 1645)

Normál falcos ajtólapokhoz
16 mm-es profilvisszahajlással
Padlóbeállás nélkül

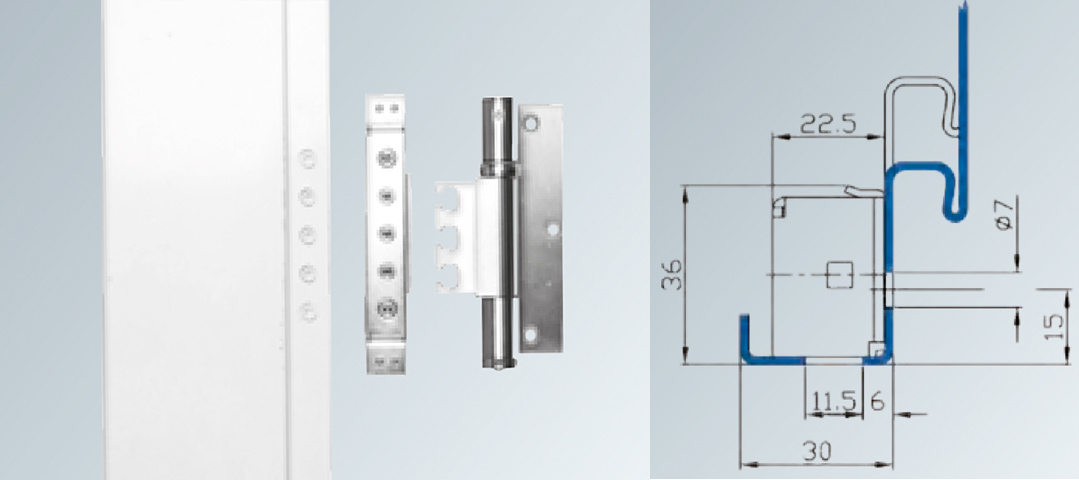

V 8618 L/R-es pánttáskákkal
V 8100/ 18 pántalsókkal (nem alaptartozék)

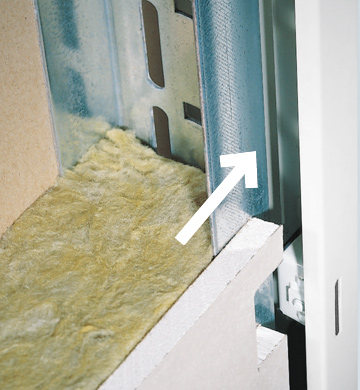

A gipszkartont nem kell kivágni a a pánttáska környékén
Hegesztett szerelőfülekkel
Egy-vagy kétrétegű burkolás is lehetséges
Raktárról rendelhető

NAT-G1 GIPSZKARTON TOK
(PROFILSZÁM: 23/ 0045)

NAT-G1 GIPSZKARTON TOK (PROFILSZÁM: 23/ 0045)

Normál falcos ajtólapokhoz
10 mm-es profilvisszahajlással
Padlóbeállás nélkül
V 8610 L/ R pánttáskákkal
A gipszkartont ki kell kivágni a a pánttáska környékén
Hegesztett szerelőfülekkel, egy-vagy kétrétegű burkolás is lehetséges

NAT-U4 KÉTRÉSZES, UTÓLAG
SZERELHETŐ ACÉLTOK
(PROFILSZÁM: 2140/ 1645)

NAT-U4 KÉTRÉSZES, UTÓLAG SZERELHETŐ ACÉLTOK (PROFILSZÁM: 2140/ 1645)

Normál falcos ajtólapokhoz
Padlóbeállás nélkül
V 8618 L/R-es pánttáskákkal
Tiszta, gyors beépíthetőség
Utólagos szerelés
Rejtett csavarozás a tömítés nútjában
Könnyen kiszerelhető és újra felhasználható
Nagyfokú stabilitás
Raktárról rendelhető

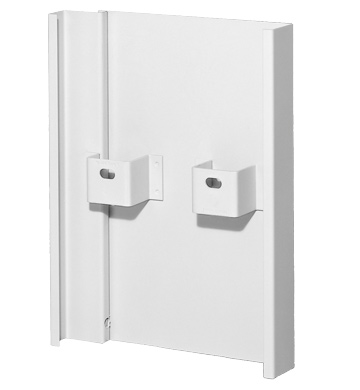

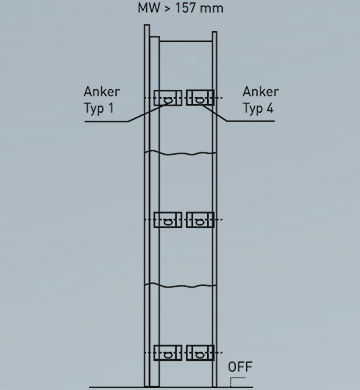

RÖGZÍTŐELEMEK

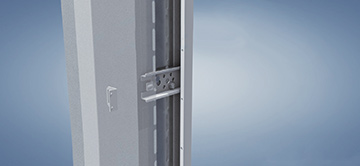

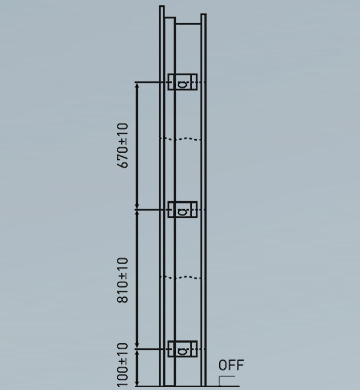

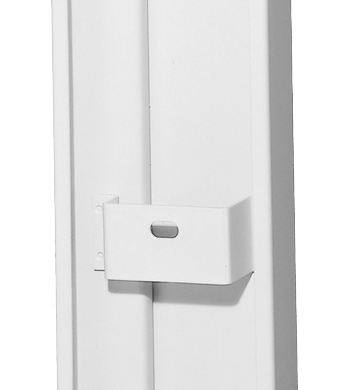

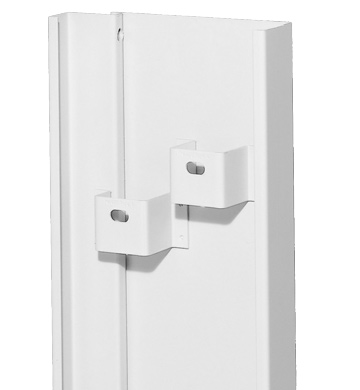

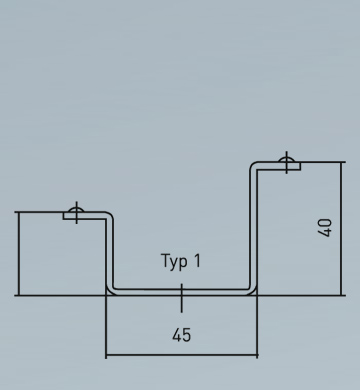

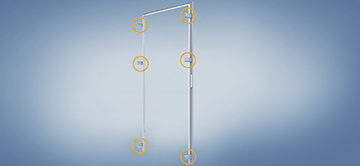

Rögzítőfülek

Standard méretekben egysorosan
Nagyobb falvastagságok esetén kétsorosan vagy egymás mellett eltolva

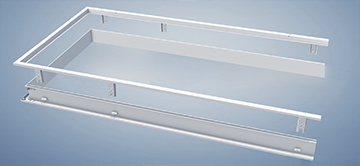

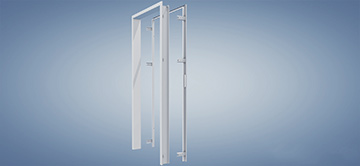

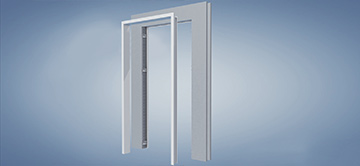

3-részből összeszerelhető tokok minden faltípushoz

Mindegy, hogy normál falcos, dupla falcos, díszfalcos vagy rádiuszos tokról van szó, sokféle Novoferm toktípus a gyors és egyszerű szállítás érdekében több részre szétszerelt változatban is elérhető.

A praktikus kartondoboz csomagolású tokokat akár csomagküldő szolgálattal is házhoz szállíttathatja.

Az újfajta trapézfüleknek köszönhetően a kétrészes profiltípusok szerelése is egyszerű, gyors és biztonságos.

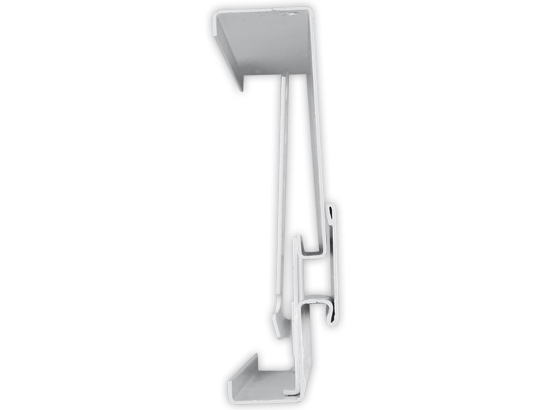

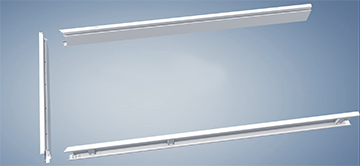

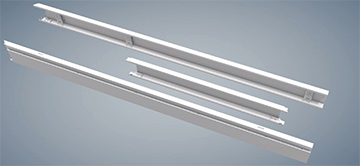

3-részre szétszerelt elemek
Kompakt csomagolás
Optimális védelem a szállítási sérülések ellen
Könnyen raktározható
Személyautóval szállítható
Csomagszállító céggel is házhoz szállítható

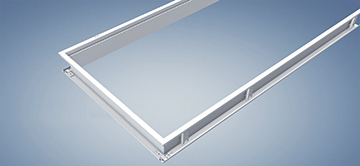

Egyszerűen összeszerelhető

IDEÁLIS UTÓLAGOS BESZERELÉSHEZ

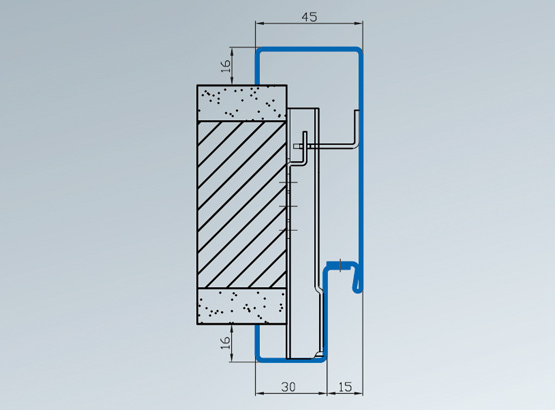

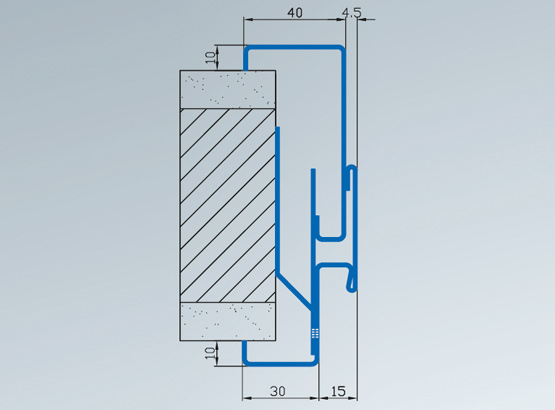

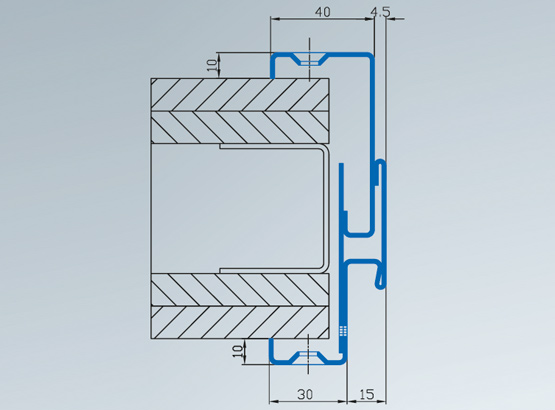

PROFIL 2140

NAT-U4 kétrészes acéltok minden faltípushoz (profilszám: 2140)

Falcos és falc nélküli ajtólapokhoz
Készre kialakított helyiségek nyílásainak beépítésére
A speciális szerelőfüleknek köszönhetően könnyen beszerelhető

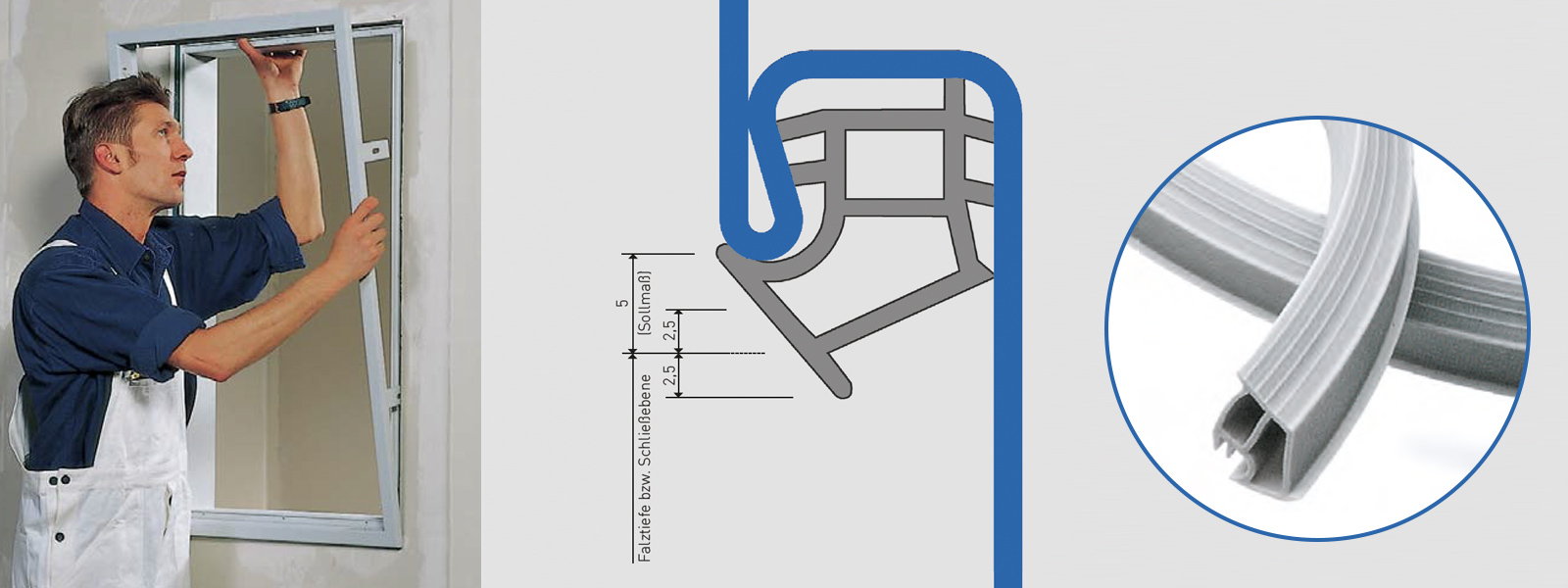

Rejtett csavarozás a gumitömítés nútjában
Kiszerelés után újrafelhasználható

PROFIL 2150

NAT-U11 kétrészes acéltok kőműves falhoz állítható falvastagsággal (profilszám: 2150)

Falvastagság állíthatósági tartomány: -8 / +10 mm

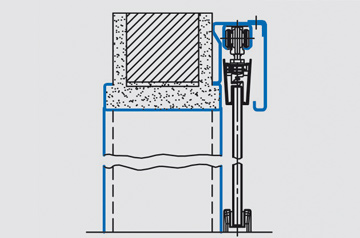

Többféle profilgeometria kialakítás (pl. fal előtt futó tolótok)
Látszó válaszfuga
Sarokrögzítés a belső, nem látszó felületen

PROFIL 2150

NAT-U1 kétrészes acéltok gipszkarton falhoz állítható falvastagsággal (profilszám: 2150)

Falvastagság állíthatósági tartomány: -8 / +10 mm
Többféle profilgeometria kialakítás (pl. fal előtt futó tolótok)
Látszó válaszfuga

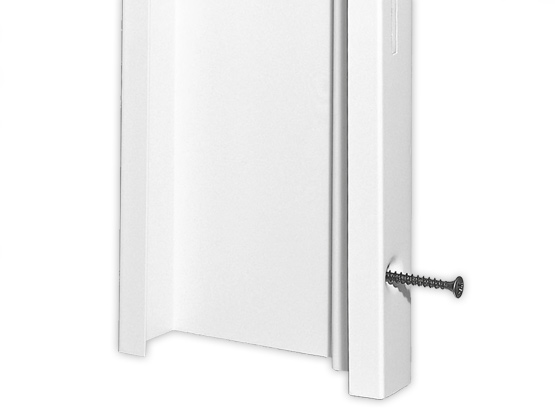

Töktükrön keresztüli csavaros rögzítés

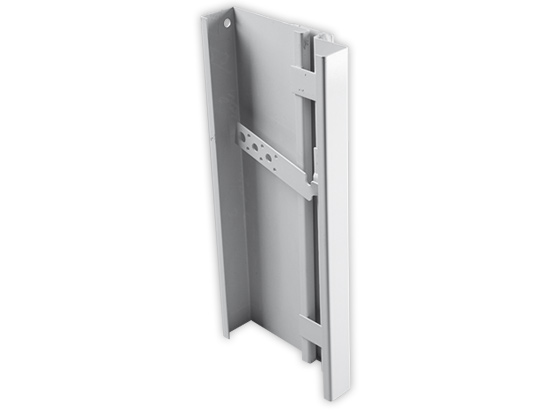

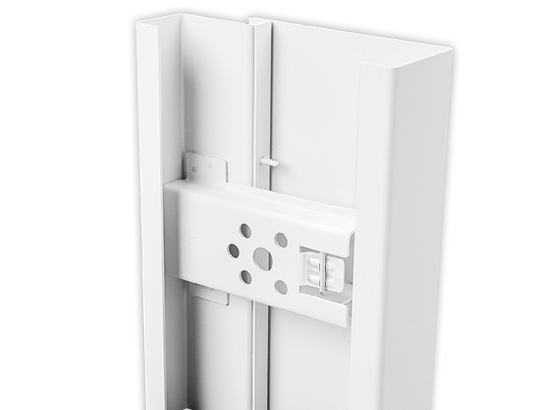

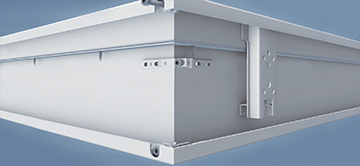

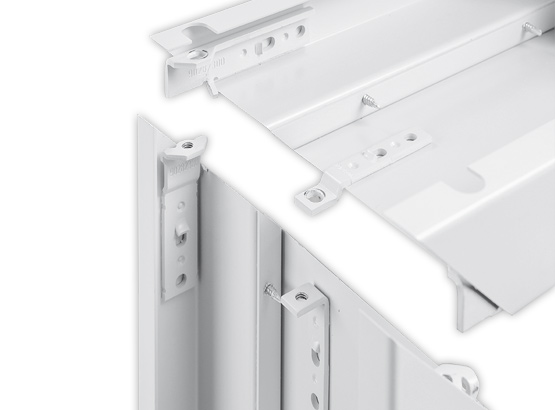

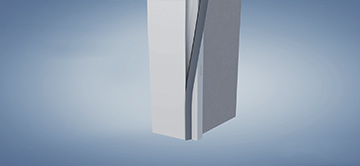

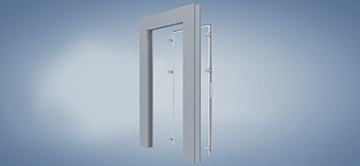

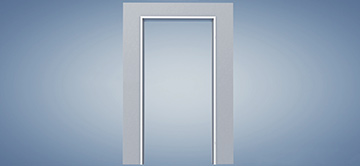

TÖBB RÉSZBŐL ÁLLÓ TOKOK ÖSSZESZERELÉSE

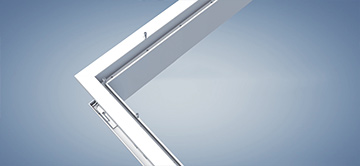

Gyárilag előkészített, méretpontos sarokillesztések
Stabil trapéz rögzítőfülek a falcoldali tokhéjon
A speciális rögzítőrendszernek köszönhetően az ellenoldali tokhéj egyszerűen csatlakoztatható
Ponthegesztett rögzítőfülek a tokhéj belső oldalán
Pontos nyílásméretek esetén nincs szükség a trapéz rögzítőfülek aláhézagolására

Egyedi felületek

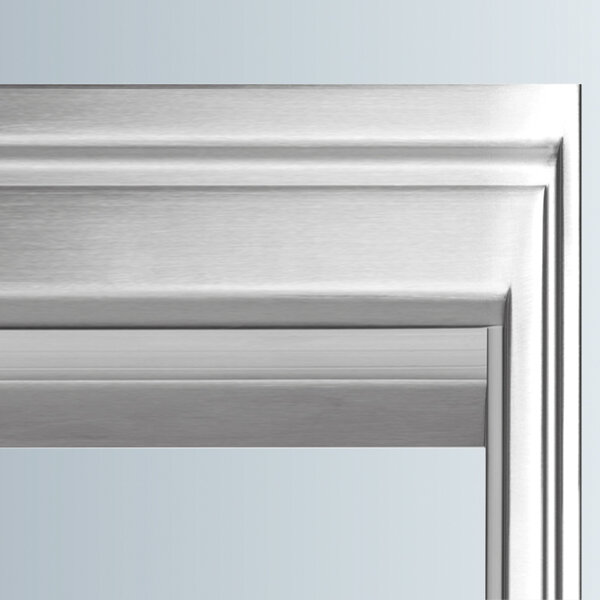

Tokok speciális igényekhez

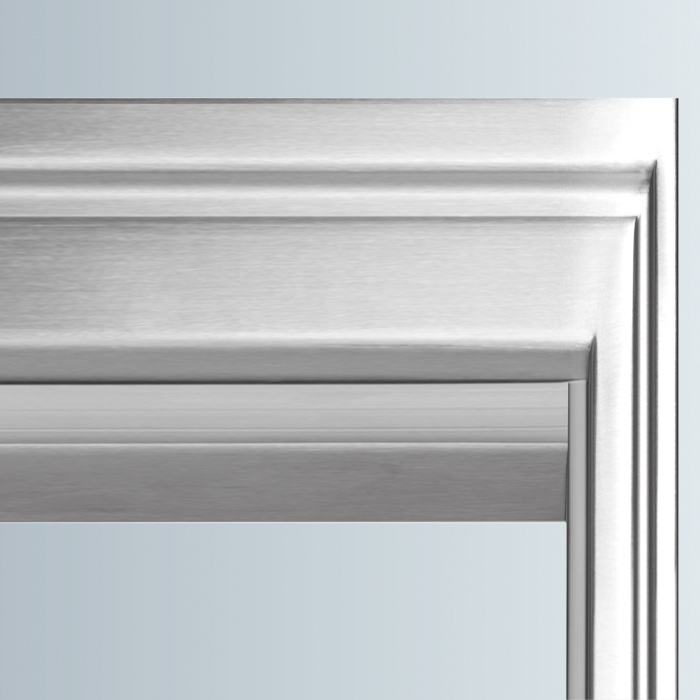

A rozsdamentes acélból gyártott tokok jellemzője nemcsak az elegáns külső, hanem a nedvességgel szembeni nagyfokú ellenállás is. A tervezők gyakran írnak ki rozsdamentes tokokat olyan helyiségekbe, ahol tisztatéri követelményeknek kell megfelelni.

Anyaga: V2A = WST 1.4301 / V4A = WST 1.4571 (csak 1,5 mm-es lemezvastagságnál)
Lemezvastagság: 1,5 vagy 2 mm

Rozsdamentes acéltokok

A rozsdamentes acéltokok teszik kerekké az amúgy is széles Novoferm acéltok-termékpalettát. Ezek a toktípusok különleges tokszerkezetekkel, 1,5 vagy 2,0 mm-es lemezvastagsággal készülnek.
A kiegészítőkről és beépítési lehetőségekről a Novoferm márkakereskedések adnak bővebb felvilágosítást.

Ízlésünkre szabva!

Az általunk választott nyílászáró olyan, mint egy névjegy, megmutatja az adott ház, helyiség vagy tulajdonos stílusát. Ezért a Novoferm tokok minden RAL színben, így metál színekben is, akár graffiti ellen védett festéssel is rendelhetők.
A gyárilag színre festett tokok előnyei:

• egyenletes, porszórt lakkozás a legmagasabb minőségi követelmények szerint
• időjárásálló felület
• fényes, tartós színárnyalatok
• kiváló felületi tapadás
• korrózióálló
• nagyfokú felületi keménység
• kitűnő kopásállóság
• égetési hőmérséklet: 195 ºC

A FENNTARTHATÓ JÖVŐÉRT

Termékeink megfelelnek az EN 15804 és ISO 14025 szabvány alapján az Építési és Környezetvédelmi Intézet (IBU) által kiadott EPD környezetvédelmi terméktanúsítványok követelményeinek.

Előnyök pontokba szedve:

Nagyfokú stabilitás, hosszú élettartam
Széles típusválaszték minden beépítési helyzethez

Gipszkartontokok, kőműves tokok, egyedi tokmegoldások
Többféle toktípus többrészes, összeszerelhető kivitelben is

MŰSZAKI ADATOK

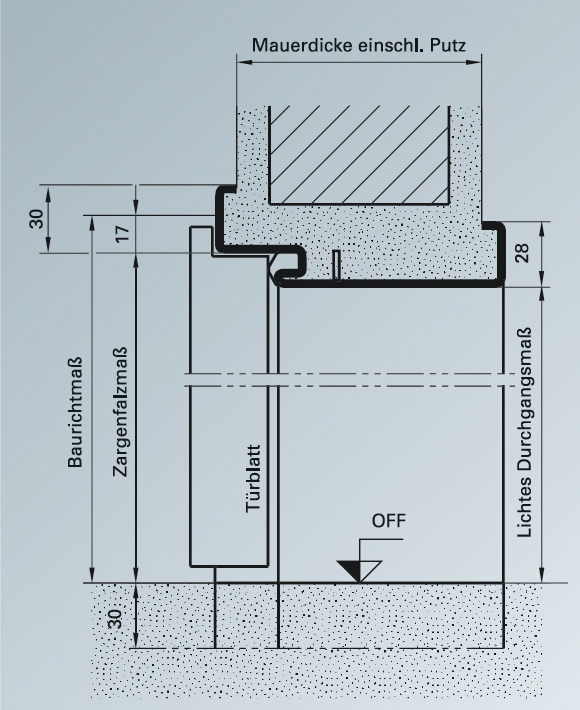

MŰSZAKI ADATOK - ACÉLTOKOK KŐMŰVES ÉS BETON FALHOZ

Novoferm acéltokok mérettáblázata			NAT-KS standard tok kőműves, gipsz vagy ytong falhoz	NAT-KV, KG standard tok kőműves, gipsz vagy ytong falhoz
Rendelési méret (lásd DIN 18100)	Tok falcméret (lásd DIN 18111)	Szabad átjáróméret (lásd DIN 18111)	Névleges falnyílásméret (RBM)	Névleges falnyílásméret (RBM)
Szélesség x magasság	Szélesség x magasság	Szélesség x magasság	Szélesség x magasság	Szélesség x magasság
750 x 1.875 ^{1) 2)}	716 x 1.858	686 x 1.843	760 x 1.880	760 x 1.880
875 x 1.875 ²⁾	841 x 1.858	811 x 1.843	885 x 1.880	885 x 1.880
1000 x 1.875 ^{1) 2)}	966 x 1.858	936 x 1.843	1.010 x 1.880	1.010 x 1.880
625 x 2.000	591 x 1.983	561 x 1.968	635 x 2.005	635 x 2.005
750 x 2.000	716 x 1.983	686 x 1.968	760 x 2.005	760 x 2.005
875 x 2.000	841 x 1.983	811 x 1.968	885 x 2.005	885 x 2.005
1.000 x 2.000	966 x 1.983	936 x 1.968	1.010 x 2.005	1.010 x 2.005
625 x 2.125 ¹⁾	591 x 2.108	561 x 2.093	635 x 2.130	635 x 2.130
750 x 2125	716 x 2.108	686 x 2.093	760 x 2.130	760 x 2.130
875 x 2.125	841 x 2.108	811 x 2.093	885 x 2.130	885 x 2.130
1.000 x 2.125	966 x 2.108	936 x 2.093	1.010 x 2.130	1.010 x 2.130
1.125 x 2.125 ^{1) 3)}	1.091 x 2.108	1.061 x 2.093	1.135 x 2.130	1.135 x 2.130
1.250 x 2.125 ^{1) 3)}	1.216 x 2.108	1.188 x 2.093	1.260 x 2.130	1.260 x 2.130

^{1) A rendelési méretet és a hozzátartozó méreteket a DIN 18111 szabvány nem tartalmazza. 2) Standard csak a saroktoknál. 3) Nem raktári termék.}

KŐMŰVES ACÉLTOKOK

Falvastagságok
Novoferm standard acéltokok
	Kőműves fal	Gipszfal
80	*	*
90	*	-
100	*	*
130	*	-
145	*	-
160	*	-
175	*	-
205	*	-
270	*	-
290	*	-
330	*	-

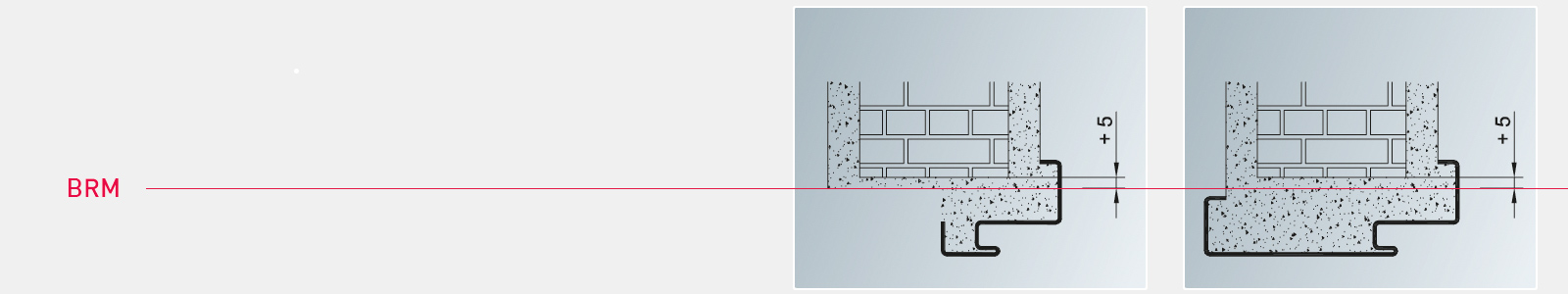

függőleges metszet
tok az áthidalóval

vízszintes metszet
tok kőműves fallal

MŰSZAKI ADATOK - ACÉLTOKOK SZERELT FALHOZ

NAT-G3 standard tok gipszkartonfalhoz profilszám: 23/1645	NAT-U4 kétrészes tok rejtett csavarozással profilszám: 2140/1645	NAT-U1 kétrészes tok állítható falvastagsággal profilszám: 2150/0040
Előírt falnyílásméret	Előírt falnyílásméret = rendelési méret (BRM)	Előírt falnyílásméret	Ajtólap külméret (lásd DIN 18101)
Szélesség x magasság	Szélesség x magasság	Szélesség x magasság	Szélesség x magasság
769 x 1.885	750 x 1875	730 x 1.865	730 x 1.865
894 x 1.885	875 x 1875	855 x 1.865	855 x 1.865
1.019 x 1.885	1.000 x 1.875	980 x 1.865	980 x 1.865
644 x 2.010	625 x 2.000	605 x 1.990	605 x 1.990
769 x 2.010	750 x 2.000	730 x 1.990	730 x 1.990
894 x 2.010	875 x 2.000	855 x 1.990	855 x 1.990
1.019 x 2.010	1.000 x 2.000	980 x 1.990	980 x 1.990
644 x 2.135	625 x 2.125	605 x 2.115	605 x 2.115
769 x 2.135	750 x 2.125	730 x 2.115	730 x 2.115
894 x 2.135	875 x 2.125	855 x 2.115	855 x 2.115
1.019 x 2.135	1.000 x 2.125	980 x 2.115	980 x 2.115
1.144 x 2.135	1.125 x 2.125	1.105 x 2.115	1.105 x 2.115
1.269 x 2.135	1.250 x 2.125	1.230 x 2.115	1.230 x 2.115

Falvastagság

Novoferm standard acéltokok

gipszkarton falhoz

75

100

125

150

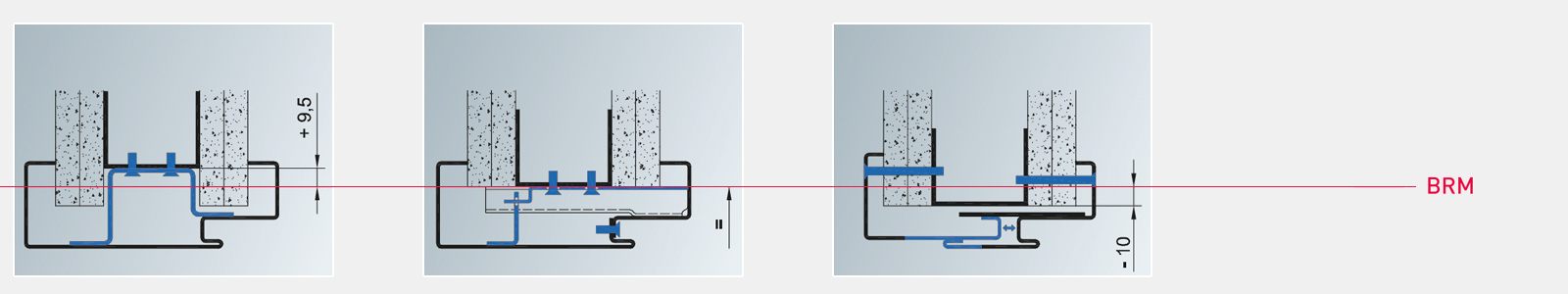

Vízszintes metszet
tok gipszkarton fallal

Függőleges metszet
tok az áthidalóval

Lehetséges tokkialakítások

saroktok

rádiuszos saroktok

dupla falcos saroktok

dupla falcos saroktok árnyéknúttal

tornacsarnok tok

válaszfaltok

rádiuszos válaszfaltok

válaszfaltok kétoldali árnyéknúttal

díszfalcos válaszfaltok
kétoldali árnyéknúttal

rádiuszos válaszfaltok
dupla ajtólaphoz

dupla falcos válaszfaltok

dupla falcos válaszfaltok
egyoldali árnyéknúttal

lengőtok

átjárótok árnyéknúttal

dilatációs válaszfaltok

válaszfaltok ólombéleléssel
(sugárvédelmi kivitel)

falban futó tolótok
(függőleges nézet)

falban futó tolótok
(vízszintes nézet)

fal előtt futó tolótok
(függőleges nézet)

fal előtt futó tolótok
(vízszintes nézet)

fal előtt futó tolótok üvegajtóval
(függőleges nézet)

falnyílásban futó tolótok
(vízszintes nézet)

tolótok készdoboz rendszerhez
(vízszintes nézet)

fal előtt futó tolótok 2-részes
kivitelben (függőleges nézet)

2-részes válaszfaltok minden faltípushoz

2-részes válaszfaltok rádiusszal

toktükör nélküli tok

2-részes tok állítható
falvastagsággal

2-részes tok állítható falvastagsággal és árnyéknúttal

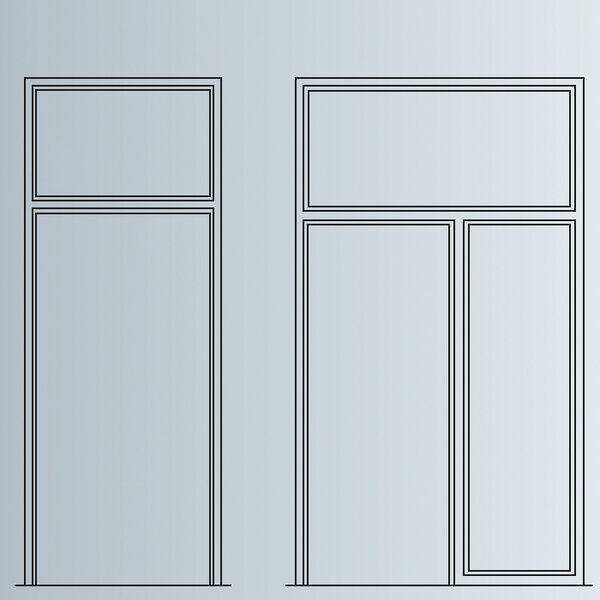

ablakkeret
1-oldali üvegezéshez

ablakkeret
2-oldali üvegezéshez

Beépítési példák

saroktok rögzítése
2 db szerelőfüllel

saroktok rögzítése
1 db szerelőfüllel

saroktok rögzítése
dübellel tokfalcon keresztül

saroktok rögzítése
hegesztett szerelőlapos dübelezéssel

válaszfaltok rögzítése
hegesztett szerelőlapos
dübelezéssel (vakolatlan fal)

válaszfaltok rögzítése
falazó karmokkal (standard)

válaszfaltok rögzítése
falazó füllel, kiöntéssel

válaszfaltok rögzítése
falazó szemmel gipszfalhoz

válaszfaltok rögzítése
hegesztett szerelőlappal,
betonkiöntéssel

válaszfaltok rögzítése
propeller fülekkel betonfalhoz

válaszfaltok rögzítése
homloklemezen keresztüli
csavarozással

kétrészes válaszfaltok rögzítése
RAL színre festett kivitel nem kérhető.

sarok- és ellentok rögzítése
hegesztett szerelőlappal
(vakolatlan fal)

gipszkartontok rögzítése
szerelőfüles csavarozással

gipszkartontok rögzítése
csavarozással toktükrön keresztül

kétrészes válaszfaltok
rögzítése
szerelőfüles csavarozással
(minden faltípushoz)

kétrészes válaszfaltok
rögzítése
állítható falvastagsággal,
toktükrön keresztül

teleszkópos tok rögzítése
A beépítési hely adottságaihoz univerzálisan állítható.
(minden faltípushoz)

Pánttáskák

3-D-BEN NEM ÁLLÍTHATÓK:

Típus	Leírás	Pánttípus	Teherbírás
V 8610	horganyzott (opcionálisan: V2A)	V 8000	60 kg
	DIN jobbos/balos	V 8100	80 kg
	vakolatbefolyás ellen védett	VN 8939/100	100 kg
	több mint 200 kombinációs lehetőség

Típus	Leírás	Pánttípus	Teherbírás
V 8618	horganyzott (opcionális V2A)	V 8000/18	60 kg
	DIN jobbos/balos	V 8100/ 18	80 kg
	több mint 200 kombinációs lehetőség

Típus	Leírás	Pánttípus	Teherbírás
Dupla pánttáska	VARIANT típus: V 8600, ill. V 8610	VN 8938/160	150 kg
	balos vagy jobbos felhasználhatóság
	tűzgátló, füstgátló ajtókhoz
	horganyzott

3-D-BEN ÁLLÍTHATÓK:

Típus	Leírás	Pánttípus	Teherbírás
VX 7611	nagy teherbírás	VX 7729/100	100 kg
	falcos és falc nélküli ajtókhoz	VX 7939/100	100 kg
	vakolatbefolyás ellen védett	VX 7729/ 120	120 kg
	3 dimenzióban fokozatmentesen állítható oldalra: +/- 3,0 mm, fel-le: +/- 3,0 mm, befelé: +/- 3,0 mm	VX 7939/ 120	120 kg
		VX 7729/ 160	160 kg
		VX 7939/ 160	160 kg

Típus	Leírás	Pánttípus	Teherbírás
VN 7608/120	falcos és falc nélküli ajtókhoz	VN 7748/100	100 kg
	vakolatbefolyás ellen védett	VN 7938/100	100 kg
	horganyzott	VN 7728/ 120	100 kg
	3 dimenzióban fokozatmentesen állítható oldalra: +/- 3,0 mm, fel-le: +/- 3,0 mm, befelé: +/- 2,0 mm	VN 7729/ 120	120 kg
		VN 7939/ 120	120 kg
		VN 7939/ 120	160 kg

Típus	Leírás	Pánttípus	Teherbírás
VN 7608/160	falcos és falc nélküli ajtókhoz	VN 7729/160	160 kg
	vakolatbefolyás ellen védett	VN 7939/160	160 kg
	vakolatbefolyás ellen védett	VN 7939/160 FD	160 kg
	3 dimenzióban fokozatmentesen állítható oldalra: +/- 3,0 mm, fel-le: +/- 3,0 mm, befelé: +/- 3,0 mm	VN 7939/160s	160 kg
		VN 7939/160 FDs	160 kg

Típus	Leírás	Pánttípus	Teherbírás
Tectus	teljesen rejtett elhelyezés	Tectus 305	60 kg
	falc nélküli ajtókhoz	Tectus 310	60 kg
	3-D-ben állítható	Tectus 340	80 kg
	CE-tanúsítvánnyal	Tectus 510	100 kg
	nyitási szög 180°-ig	Tectus 526	120 kg
	hossza: 140/ 141 mm	Tectus 527	120 kg
	DIN jobbos/balos	Tectus 540	120 kg
	gondozásmentes csúszócsapágyak állíthatóság oldalra: +/- 3,0 mm, fel-le: +/- 3,0 mm, befelé: +/- 1,0 mm	Tectus 630	200 kg
		Tectus 640	200 kg
		Tectus 645	300 kg

* A teherbírás a példa szerinti pántkombinációkra, 2 db pánt/ajtólap kivitelre vonatkozik. 3. pánt használata esetén az ajtó súlya kb. 30 %-kal nőhet.
Javasolt, hogy az ajtó súlya a megadott maximális teherbírás 70%-át ne haladja meg.

HANGCSILLAPÍTÓ GUMITÖMÍTÉSEK

A JÓ GUMITÖMÍTÉS ISMÉRVEI:

A Novoferm gumitömítései kiváló lég- és hangcsillapítással rendelkeznek. A ferdén kiálló gumifül az ajtólaphoz érve növeli annak záródási felületét, ezáltal hangtalan csukást biztosít. Az optimális hanggátlásnak és zárás csillapításnak köszönhetően az ajtó becsukásához csak minimális nyomóerőre van szükség.

tartós rugalmasság
formatartóság
gyors kompressziós alakváltozás
öregedésállóság

aktív hangcsillapítás
könnyű megmunkálhatóság
kiváló réskiegyenlítés
környezetbarát (nem PVC)

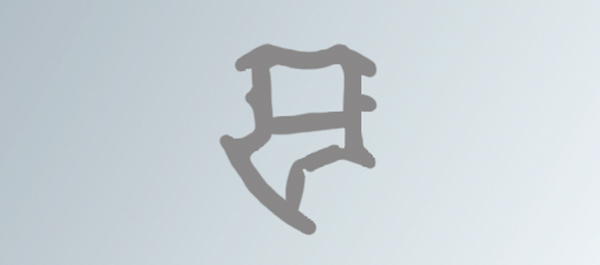

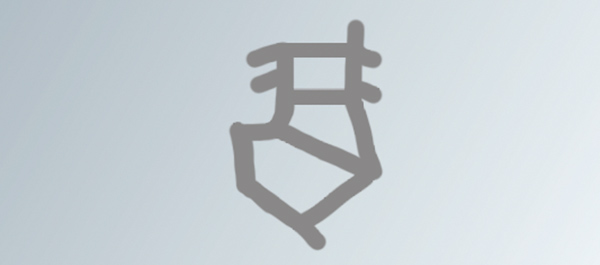

PROFILTÍPUSOK

Típus	Anyag*	Szín	Jellemzők
C 190	NTK	szürke	standard profiltípus
		fehér	réskiegyenlítés: ± 2,5 mm
		barna	hangcsillapítás: ± 2,5 mm
		fekete
* Anyagok NTK: Novoferm thermo kaucsuk / APTK: etilén-propilén-terpolimer-kaucsuk (szintetikus kaucsuk) EPDM: Az APTK nemzetközi jelölése.

Típus	Anyag*	Szín	Jellemzők
C 260	NTK	szürke	2 mm-rel nagyobb, mint a C190
* Anyagok NTK: Novoferm thermo kaucsuk / APTK: etilén-propilén-terpolimer-kaucsuk (szintetikus kaucsuk) EPDM: Az APTK nemzetközi jelölése.

Típus	Anyag*	Szín	Jellemzők
C 197	NTK	szürke	4 mm-rel nagyobb, mint a C 190
* Anyagok NTK: Novoferm thermo kaucsuk / APTK: etilén-propilén-terpolimer-kaucsuk (szintetikus kaucsuk) EPDM: Az APTK nemzetközi jelölése.

Típus	Anyag*	Szín	Jellemzők
C 205	NTK	szürke	2 mm-rel kisebb, mint a C 190
* Anyagok NTK: Novoferm thermo kaucsuk / APTK: etilén-propilén-terpolimer-kaucsuk (szintetikus kaucsuk) EPDM: Az APTK nemzetközi jelölése.

Típus	Anyag*	Szín	Jellemzők
C 210	NTK	szürke	4 mm-rel kisebb, mint a C 190
* Anyagok NTK: Novoferm thermo kaucsuk / APTK: etilén-propilén-terpolimer-kaucsuk (szintetikus kaucsuk) EPDM: Az APTK nemzetközi jelölése.

Típus	Anyag*	Szín	Jellemzők
11089	APTK (EPDM)	szürke	standard profiltípus
			réskiegyenlítés: ± 2,5 mm
			hangcsillapítás: ± 2,5 mm
* Anyagok NTK: Novoferm thermo kaucsuk / APTK: etilén-propilén-terpolimer-kaucsuk (szintetikus kaucsuk) EPDM: Az APTK nemzetközi jelölése.

Szerelés

Több részből álló gipszkarton tok összeszerelése

A több részből álló Novoferm acéltokok rendkívül gyorsan összeszerelhetők. Az alábbiakban lépésről lépesre, képekkel illusztrálva mutatjuk be, hogy mindez milyen egyszerűen elvégezhető.

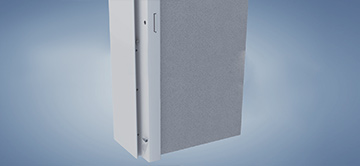

előkészületek
