Mechanikus RAKODÓHIDAK

A NovoDock L150 és L100 mechanikus rakodóhidakat könnyedén, egy kezelőkar segítségével lehet mozgatni. Mindkét típust a rámpához kell rögzíteni.

Típusváltozatok

A NovoDock L 100 rakodóhíd egy olyan egyszerűen kezelhető masszív ütközésvédelmi rendszer, mely lehetővé teszi a rakodást a legszűkebb helyeken is.

A NovoDock L 150 rakodóhíd statikusan vagy oldalirányba eltolható kivitelben is alkalmazható; kiegyenlíti a kisebb és közepes magasságkülönbségeket a jármű és a rámpa felső éle között, valamint belső és külső rámpáknál egyaránt használható.

Összehasonlítás és tulajdonságok

Billenőlapos rakodóhidak összehasonlítása

	Termékjellemzők	L100	L150
	Kitolóékkel
	Billenőlappal	●	●
	ISO-Dock
Opcionális csomagok	Green^Plus
	Green^SLOD
	Iso^Plus
	Door^Plus
	Safety^Plus
	Névleges terhelhetőség EN 1398 szerint kN-ban	60	60
	Névleges hossz mm-ben (NL)	400	1.500, 1.750, 2.000
	Névleges szélesség mm-ben	1.750, 2.000, 2.200	1.500, 1.750, 2.000
Beépítési magasság	600 mm
	700 mm/725 mm¹⁾
	800 mm /830 mm²⁾
	900 mm/1200 mm³⁾
	Kitolóék/billenőlap mm-ben	300
	Üzemi feszültség
	Védelmi osztály
	Motor teljesítmény kW-ban
Típusjellemzők	Plató lemezvastagság mm-ben	4/6	4/6
Típusjellemzők	Kitolóék/billenőlap lemezvastagság mm-ben	12/14
Áthidaló érték felfelé / lefelé (kitolás1000 mm)	Névleges hossz 2000, Beépítési magasság 600
	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²
	Névleges hossz 2250, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 700 /725¹/830²
	Névleges hossz 2750, Beépítési magasság 600
	Névleges hossz 2750, Beépítési magasság 700
	Névleges hossz 3000, Beépítési magasság 600
	Névleges hossz 3000, Beépítési magasság 700/725¹/830²
	Névleges hossz 3000, Beépítési magasság 800 /900²
	Névleges hossz 3500, Beépítési magasság 800
	Névleges hossz 3500,Beépítési magasság 900/1200³
	Névleges hossz 4000, Beépítési magasság 900/1200³
	Névleges hossz 4500, Beépítési magasság 900/1200³
	Névleges hossz 5000, Beépítési magasság 1200
	Megengedett maximális elhajlás EN 1398 szerint	12,5 %	12,5 %
	Vezérlés	Kezelőkar	Kezelőkar
	Novo i-Vision
	Novoferm kommunikációs interfész (NCI)
Színek	RAL 5010 (enciánkék)	●
	RAL 7016 (antracitszürke)	●
	RAL 9005 (fekete)	●
	Egyéb RAL színek	o
	Tűzihorganyzott	o	●
● Standard o opcionális ¹⁾ csak P1320 ²⁾ csak L730i ³⁾ csak VL6020 ⁴⁾ Kitolóék 700/1000 úgy, mint L730i ISO-nál

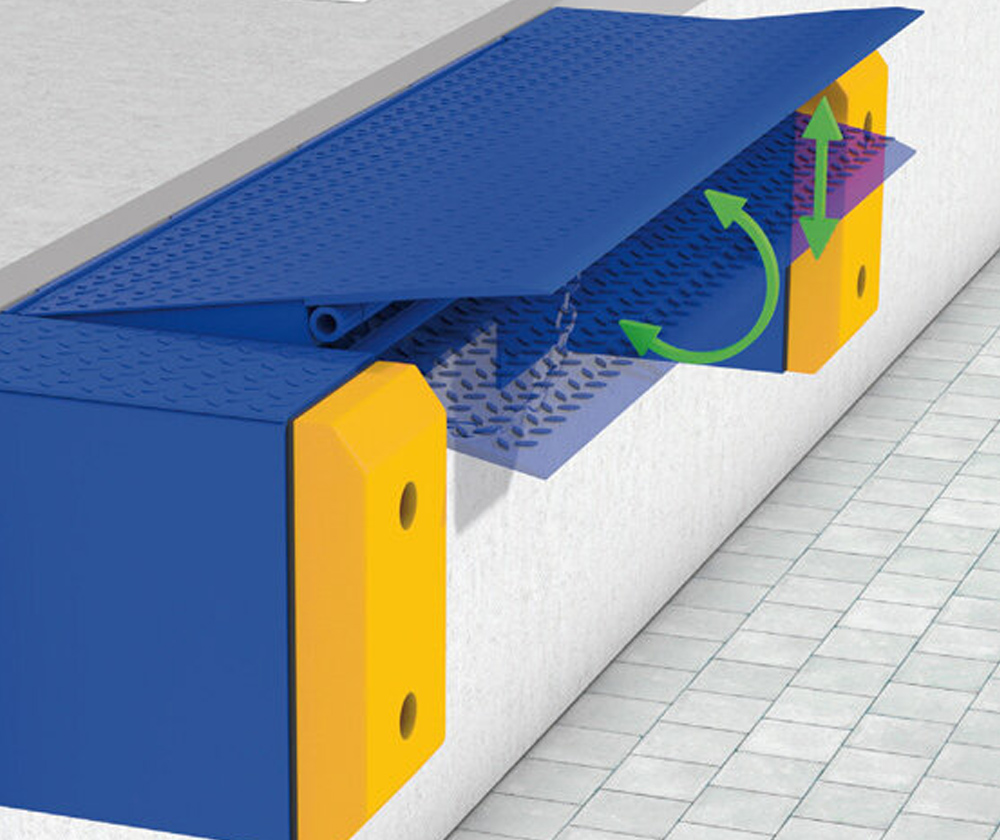

Novodock L100

NOVODOCK L100

Mechanikus rakodóhíd

A NovoDock L100 egy kezelőkar segítségével könnyen és egyszerűen vezérelhető. A rakodóhíd egy rámpára kerül felszerelésre.

Előnyök pontokba szedve:
Szűk helyen segíti a rakodást	Különféle beépítési módok
Csendes működésű	60 kN dinamikus terhelhetőség
Különösen könnyen szerelhető	Robusztus ütközésvédelem

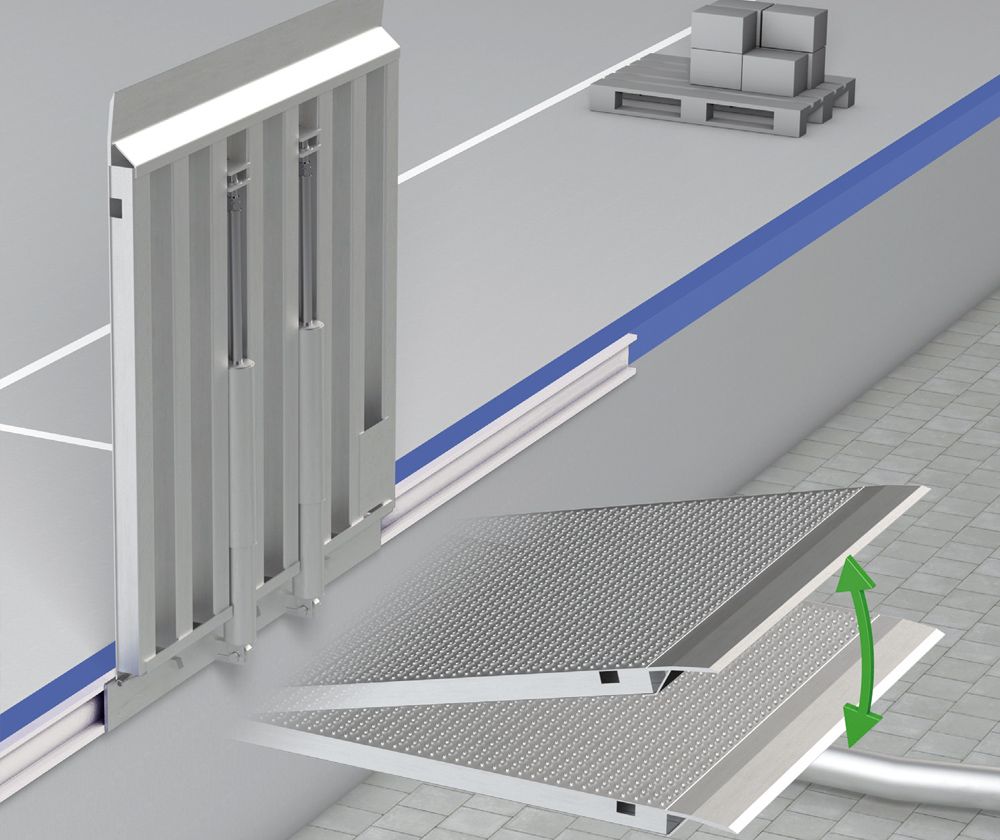

Novodock L150

NOVODOCK L150

Mechanikus rakodóhíd

A NovoDock L150 egy kezelőkar segítségével könnyen és egyszerűen vezérelhető. A rakodóhíd egy rámpára kerül felszerelésre.

Előnyök pontokba szedve:
Fix vagy oldalra tolható	Alapkivitelben tűzihorganyzott felület
A rámpa és a szállító jármű közötti kisebb vagy közepes szintkülönbségeket képes áthidalni	Könnyű kezelhetőség
Kültéri vagy beltéri rámpához egyaránt csatlakoztatható	60 kN dinamikus terhelhetőség

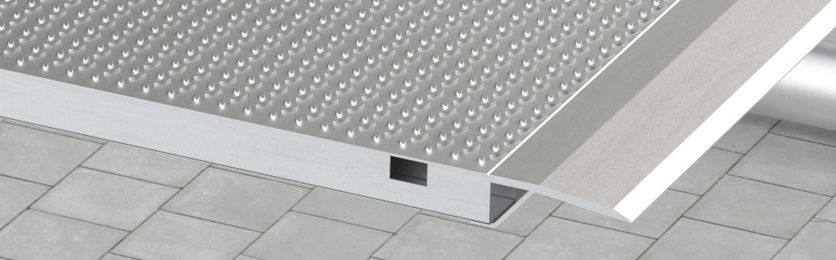

alumínium csatlakozó rész L150

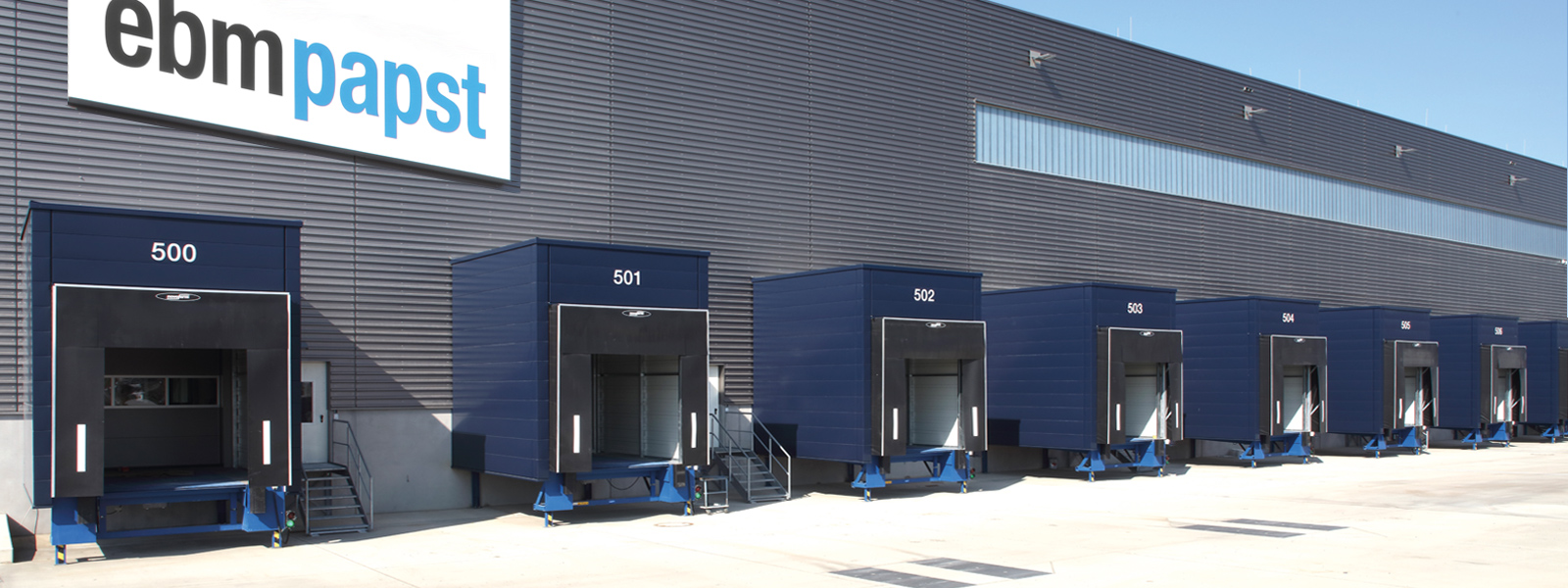

Projekt neve: ebm-papst Mulfingen GmbH&Co. Logisztikai Központ

Projekt helyszíne: Mulfingen-Hollenbach

Befejezés: 2017 május

Szállított termékek:
50 db Novodock P1530 rámpakiegyenlítő
Novoseal S420 kaputömítések, ütközőkkel, jelzőlámpákkal
8 db redőnykapu
74 db Thermo 40 szekcionált ipari kapu
4 db NovoSpeed Flex HardEdge gyorskapu
2 db tűzgátló tolókapu
67 db NovoFire üvegezett alumínium szerkezet részben oldalvilágítóval
46 db NovoPorta Premio tűtgátló acélajtó

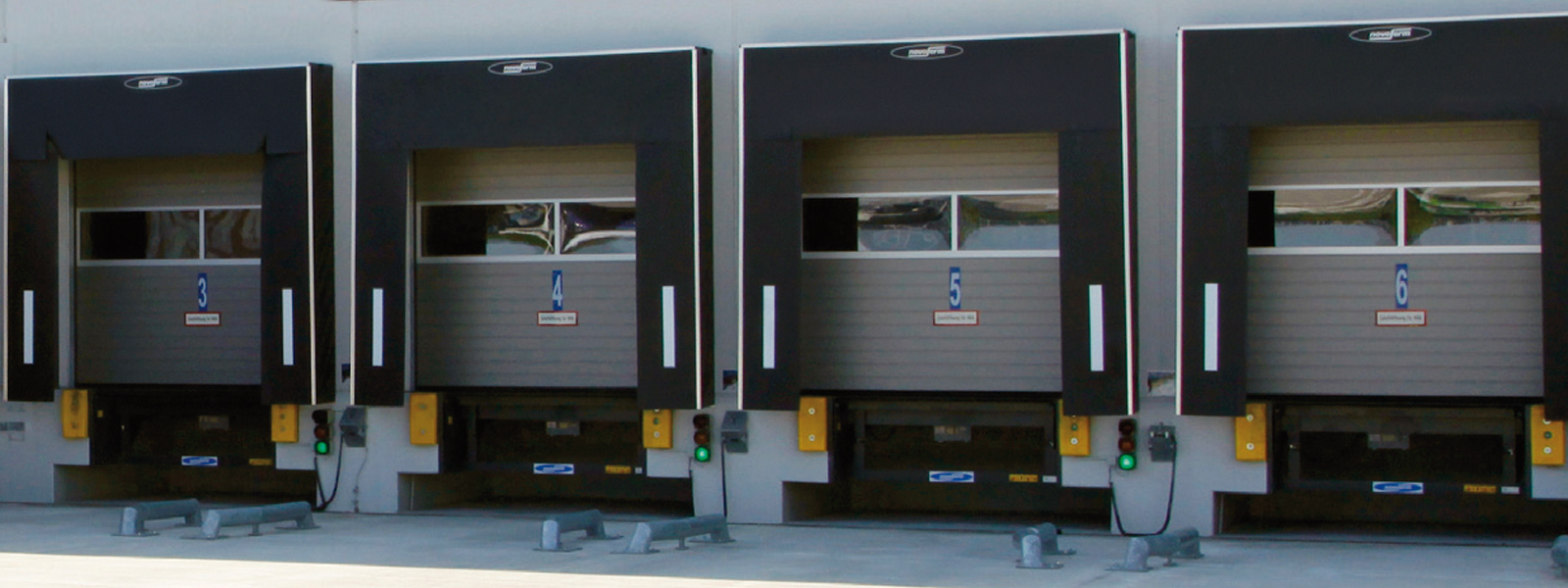

Projekt neve: Logisztikai Központ Freudenberg Filtration FFT

Projekt helyszíne: Kaiserslautern

Befejezés: 2013

Szállított termékek:
NovoEASY ütközésvédelmi rendszer
NovoDock rámpakiegyenlítők
NovoSeal kaputömítések és tartozékok

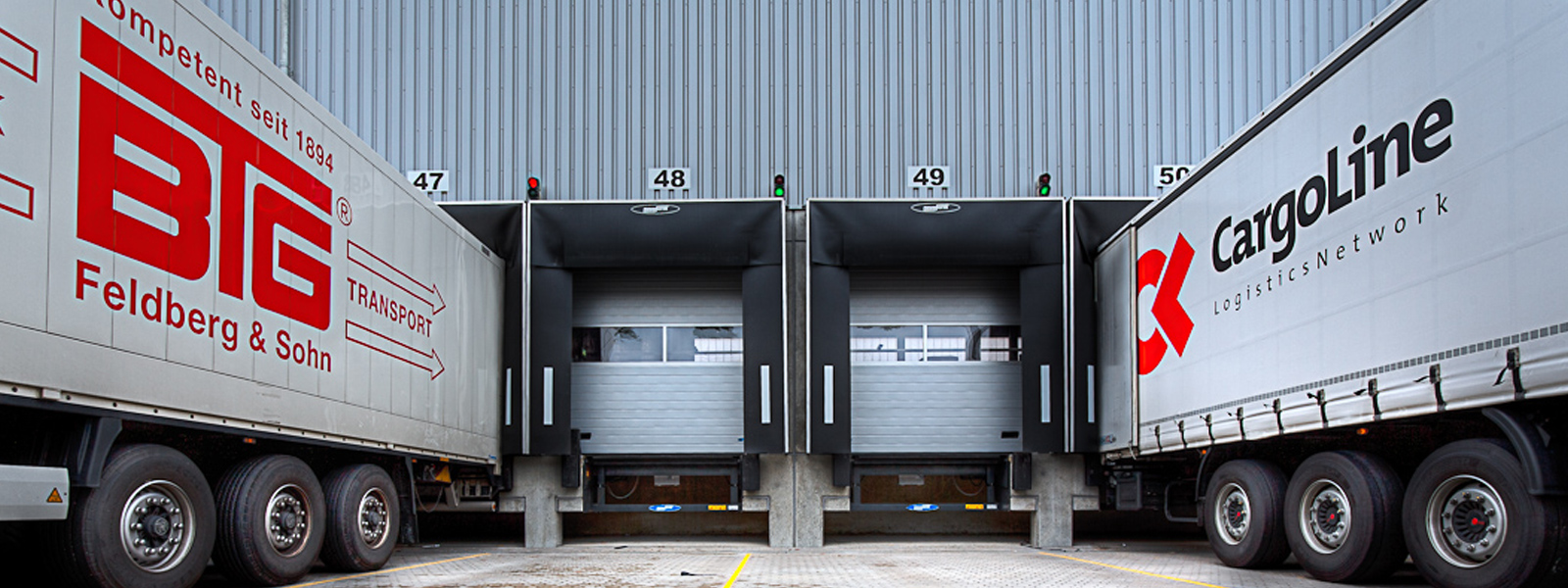

Projekt neve: BTG Feldberg & Sohn GmbH & Co. KG, Átrakócsarnok

Projekt helyszíne: Bocholt

Hasznos terület: 6.000 m2

Szállított termékek:
74 db NovoDock L 500i hidraulikus rakodóhíd
77 db Novoseal S420 kaputömítés
74 db Thermo 40 szekcionált ipari kapu

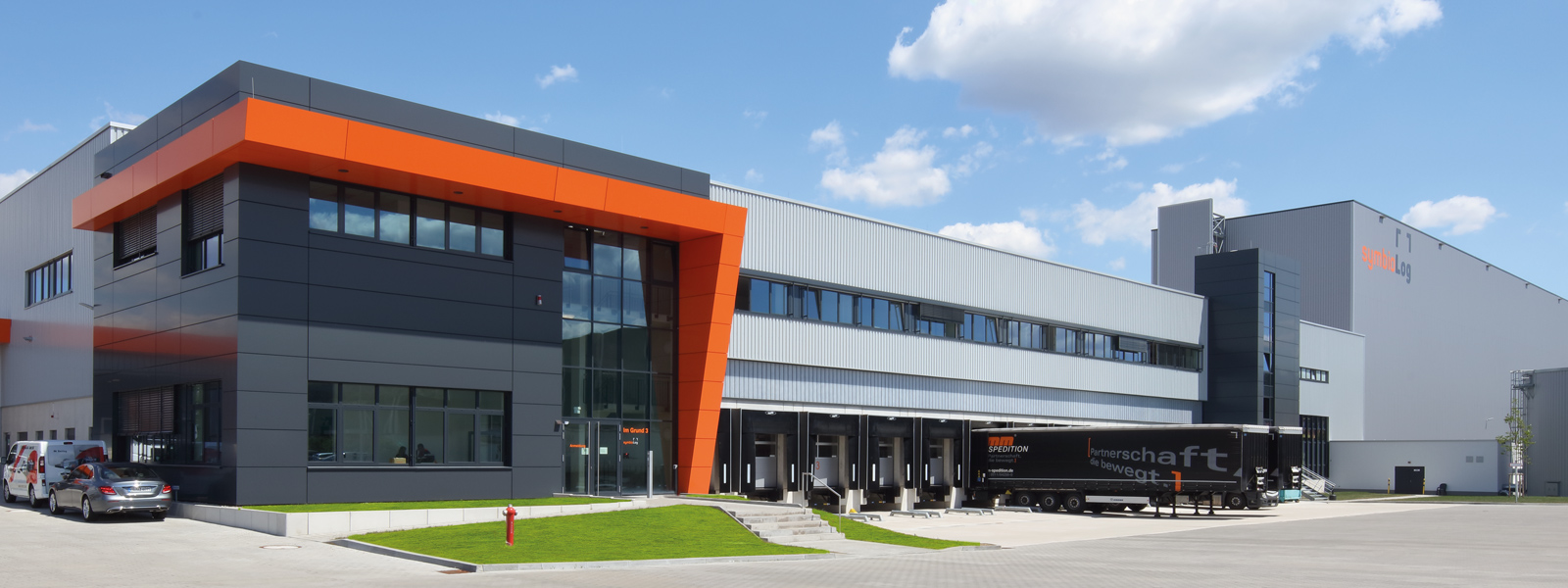

Projekt neve: Symbiolog Logisztikai Centrum

Projekt helyszíne: Burgbernheim

Befejezés: 2017 február

Szállított termékek:
NovoDock L530i és VL6020 rakodóhidak,
Thermo 40 mm szekcionált ipari kapuk,
S420, kaputömítés és ütközők
Alu 40 mm szekcionált ipari kapuk mellékajtóval
NovoFire^® alumínium üvegezett tűzgátló szerkezetek,
NovoPorta Premio tűzgátló acél ajtóelemek

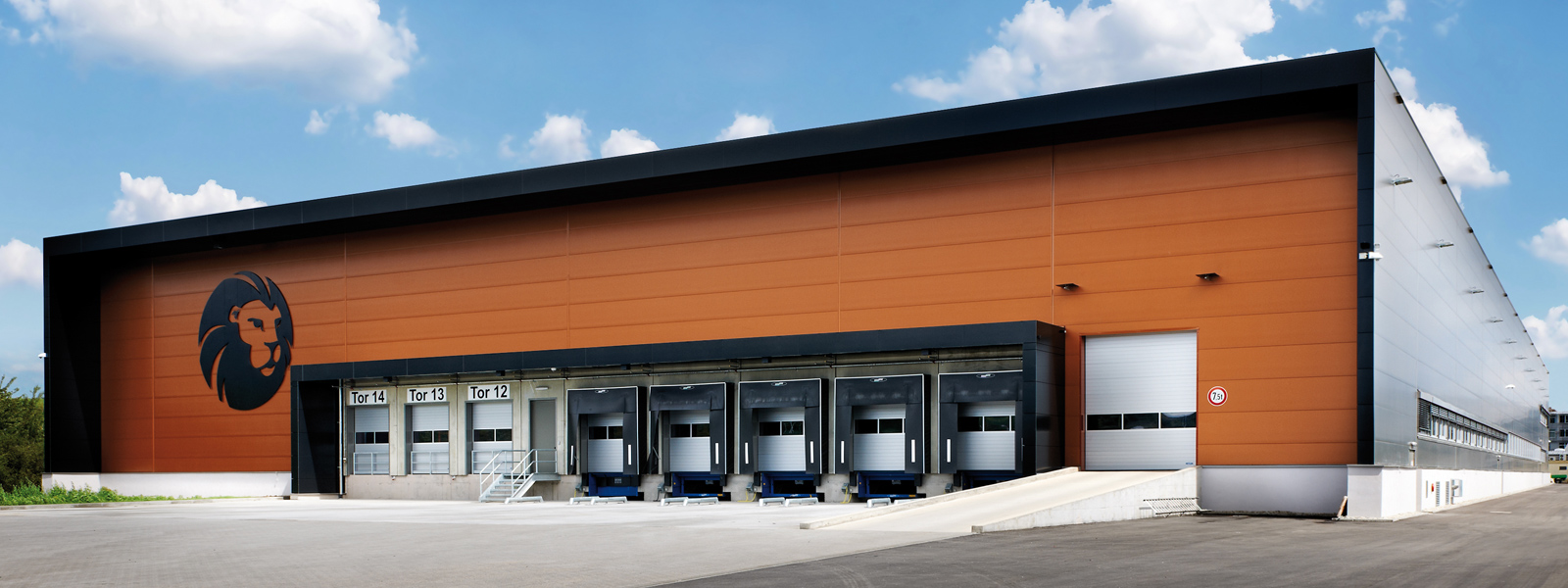

Projekt neve: NSM-Löwen Entertainment

Projekt helyszíne: Bingen

Szállított termékek:
NovoDock L500i rakodóhidak,
NovoSeal S420 kaputömítések
Kerékékek, acél ütközők
Thermo 40 szekcionált ipari kapu
NovoSpeed Heavy Indoor gyorskapuk
MZ többcélú acél ajtóelemek
Tűzgátló acél ajtóelemek

Műszaki adatok

NovoDock L100 és L150

	Termékjellemzők	L100	L150
	Kitolóékkel
	Billenőlappal	●	●
	ISO-Dock
Opcionális csomagok	Green^Plus
	Green^SLOD
	Iso^Plus
	Door^Plus
	Safety^Plus
	Névleges terhelhetőség EN 1398 szerint kN-ban	60	60
	Névleges hossz mm-ben (NL)	400	1.500, 1.750, 2.000
	Névleges szélesség mm-ben	1.750, 2.000, 2.200	1.500, 1.750, 2.000
Beépítési magasság	600 mm
	700 mm/725 mm¹⁾
	800 mm /830 mm²⁾
	900 mm/1200 mm³⁾
	Kitolóék/billenőlap mm-ben	300
	Üzemi feszültség
	Védelmi osztály
	Motor teljesítmény kW-ban
Típusjellemzők	Plató lemezvastagság mm-ben	4/6	4/6
Típusjellemzők	Kitolóék/billenőlap lemezvastagság mm-ben	12/14
Áthidaló érték felfelé / lefelé (kitolás1000 mm)	Névleges hossz 2000, Beépítési magasság 600
	Névleges hossz 2000, Beépítési magasság 700 /725¹/830²
	Névleges hossz 2250, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 600
	Névleges hossz 2500, Beépítési magasság 700 /725¹/830²
	Névleges hossz 2750, Beépítési magasság 600
	Névleges hossz 2750, Beépítési magasság 700
	Névleges hossz 3000, Beépítési magasság 600
	Névleges hossz 3000, Beépítési magasság 700/725¹/830²
	Névleges hossz 3000, Beépítési magasság 800 /900²
	Névleges hossz 3500, Beépítési magasság 800
	Névleges hossz 3500,Beépítési magasság 900/1200³
	Névleges hossz 4000, Beépítési magasság 900/1200³
	Névleges hossz 4500, Beépítési magasság 900/1200³
	Névleges hossz 5000, Beépítési magasság 1200
	Megengedett maximális elhajlás EN 1398 szerint	12,5 %	12,5 %
	Vezérlés	Kezelőkar	Kezelőkar
	Novo i-Vision
	Novoferm kommunikációs interfész (NCI)
Színek	RAL 5010 (enciánkék)	●
	RAL 7016 (antracitszürke)	●
	RAL 9005 (fekete)	●
	Egyéb RAL színek	o
	Tűzihorganyzott	o	●
● Standard o opcionális ¹⁾ csak P1320 ²⁾ csak L730i ³⁾ csak VL6020 ⁴⁾ Kitolóék 700/1000 úgy, mint L730i ISO-nál
