BELTÉRI ACÉLAJTÓK

Valóra váltjuk elképzeléseit!

Az ajtók tereket és embereket kötnek össze. Biztonságot és védettséget adnak, ugyanakkor átjárást biztosítanak a legkülönbözőbb élet- és munkaterületek között.
Gondoskodnak az intimitásról, lehetővé téve, hogy egy kicsit visszavonuljunk és megpihenjünk, hogy bizalmas beszélgetéseket folytassunk, hogy elmélyült munkát végezzünk, vagy akár zavartalanul játszhassunk. Mindezt teszik otthon, az iskolában, a munkahelyen. Épp ezért fontos, hogy az ajtó illeszkedjen a környezetéhez, s egyúttal az elvárt funkcióit is betöltse.

Mindezen tulajdonságokat magas színvonalon teljesítik a Novoferm beltéri ajtók, melyek igényes kialakításukkal, megbízhatóságukkal, magas funkcionalitásukkal széles teret engednek egyéni stílusunk kialakításához.

Tartós és biztonságos
kiváló minőségű acél, elnyűhetetlen, könnyen tisztántartható felületek, jól záródó, duplafalú, hang- és hőszigetelő ajtólapok

Minden lakó- és munkaterülethez
3-féle ajtótípus: BHA: horganyzott, BAA: alapozott, BPA: porszórt, számos válaszható szín: RAL, DB és metál színek, többféle üvegkivágás és kiegészítők

Meggyőző részletek
Az ajtók minden részlete jól átgondolt: a masszív szerkezet, a küszöb kialakítások, gumitömítés, a pántok, zárak és kilincsek mind a magas minőséget és harmonikus megjelenés szolgálják.

Beltéri ajtók összehasonlítása és részletei

Beltéri ajtók összehasonlítása

Megnevezés	Ajtószárny	Falckialakítás	Hanggátlás laborérték	Hőátbocsátási tényező U-érték / W/m²K	Rendelési méret mm	Üvegezés
Standard beltéri ajtók	1-és 2-szárnyú	normál falc	26 dB^{1) 2)}	2,3	min. 500 x 1600 max. 2500 x 2500	*
“Classic” beltéri ajtók	1-és 2-szárnyú	normál falc 0,88	30 dB¹⁾	nincs adat	min. 500 x 1600 max. 2500 x 2250	*
SuperSafe beltéri bejárati ajtók	1-szárnyú	normál falc 0,7	26 dB^{1) 2)}	2,3	min. 750 x 1875 max. 1125 x 2250	*
	*Igen - Nem ¹⁾ süllyedőküszöbbel ²⁾ ütközőküszöbbel

Beltéri ajtók részletei

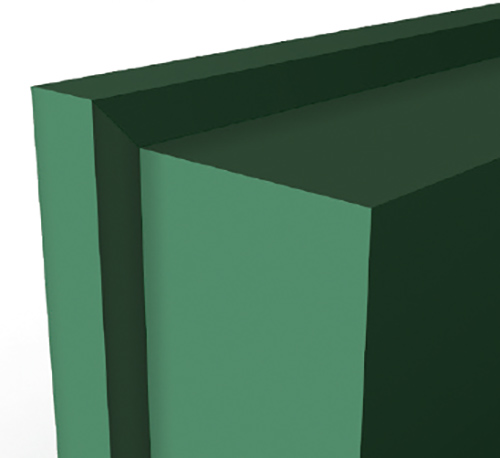

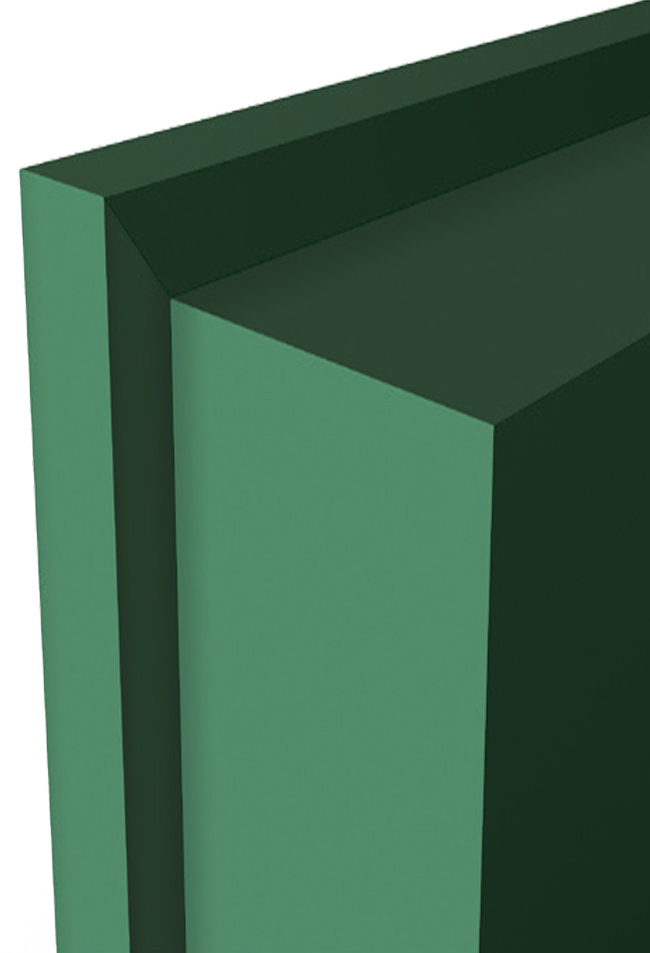

Falckiképzés
A 40 mm vastag, duplafalú, 3-oldalon falcolt kialakítás esztétikus megjelenést és kiemelkedő stabilitást kölcsönöz az ajtónak.

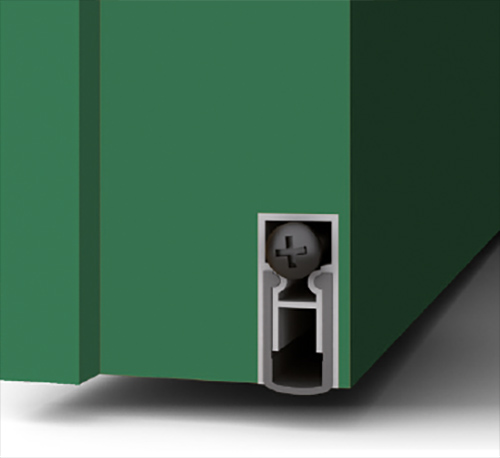

Süllyedőküszöb
Az ajtólap aljába szerelt gumiküszöb csukódáskor mechanikusan kiold és lesüllyed, s ezáltal tökéletes lég- és hanggátlást biztosít. Furatos forgácslap betétes ajtó esetén 30 dB hanggátlási érték érhető el.

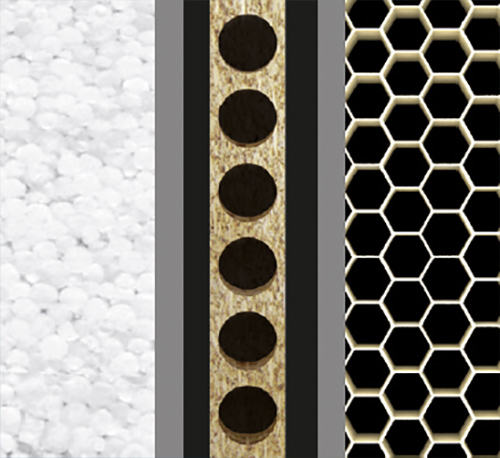

Papírrács-, styropor vagy furatos forgácslap betét
A teljes felületen ragasztott, méhsejtszerű papírrács betét tökéletes stabilitást biztosít, és kopogáskor elnyel minden kongó hangot.
Az ajtólap opcionálisan rendelhető hő- és hangszigetelést biztosító styropor betéttel is, vagy akár a klasszikus furatos forgácslap betéttel.

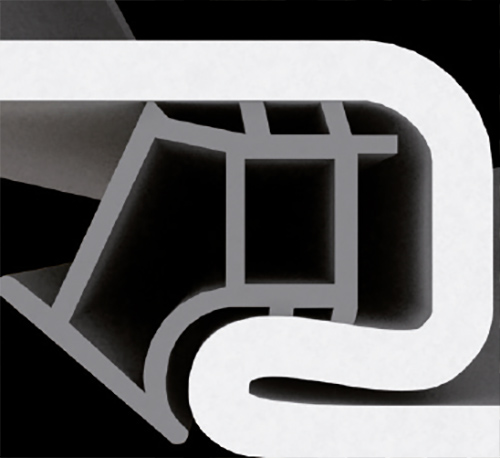

Tok-gumitömítés
A különböző méretű és vastagságú gumitömítések más-más csukási erőt igényelnek és kizárják a huzatot.

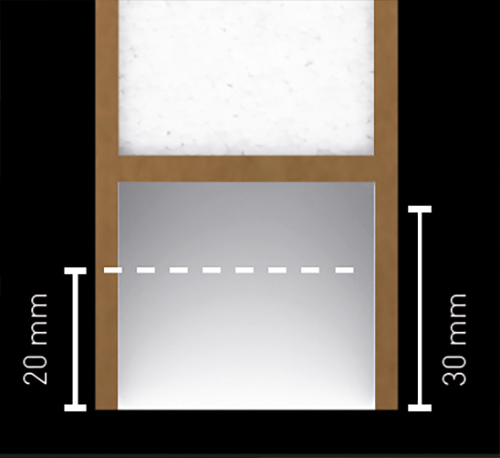

Rövidíthető ajtólap
Egyenetlen aljzat vagy új padlóburkolat esetén az ajtólap alul 20 mm-rel rövidíthető.

Felületek
Az ajtólapok 3 felülettel rendelhetők: horganyzott (BHA), alapozott (BAA), porszórt (BPA).

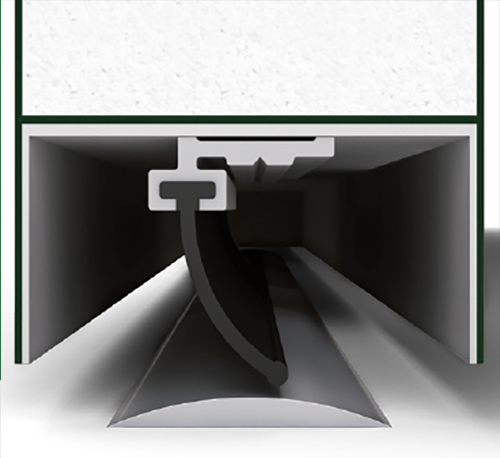

Ráfutóküszöb
Az ajtólap aljába integrált gumitömítés, mely záródáskor egy 3 mm magas alu profilra fut rá.

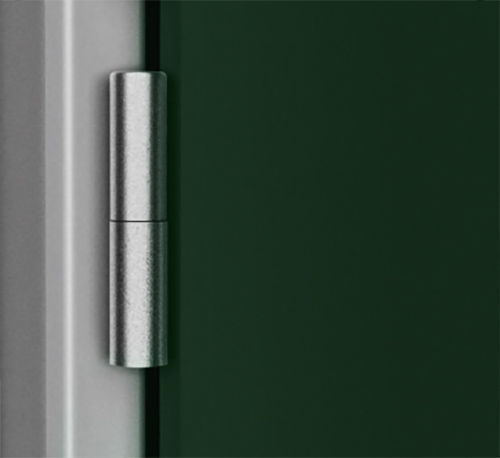

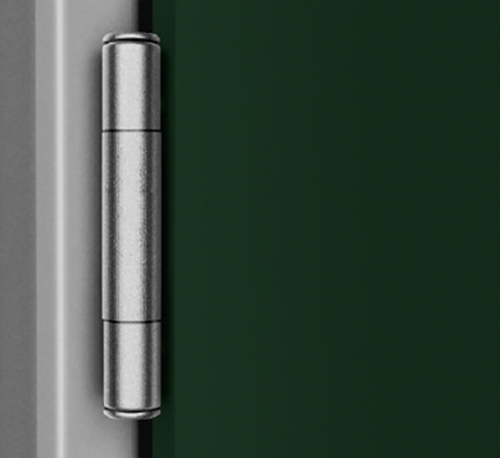

Pántok
Alapfelszereltség a 2 db 2-részes pánt, de opcionálisan 3-részes vagy rozsdamentes felület, de akár harmadik pánt is választható.

Pánttáska és pánthelyek
A pánthelyek DIN 18111 szerint helyezkednek el, így az ajtólapok cseréje bármikor egyszerűen elvégezhető.

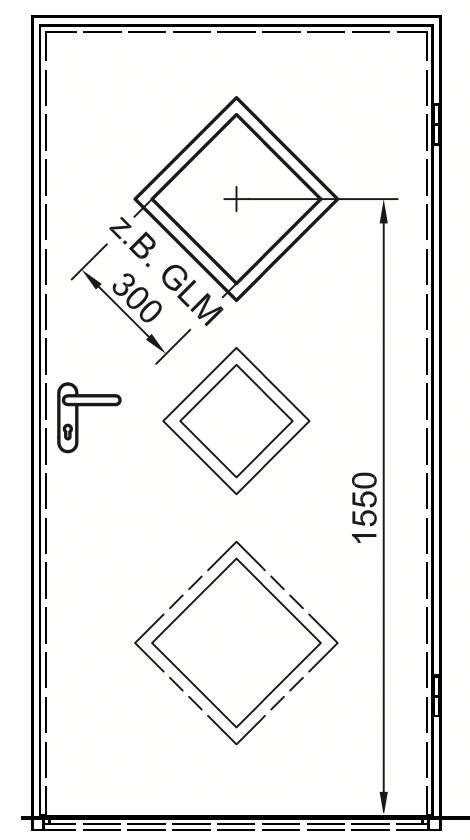

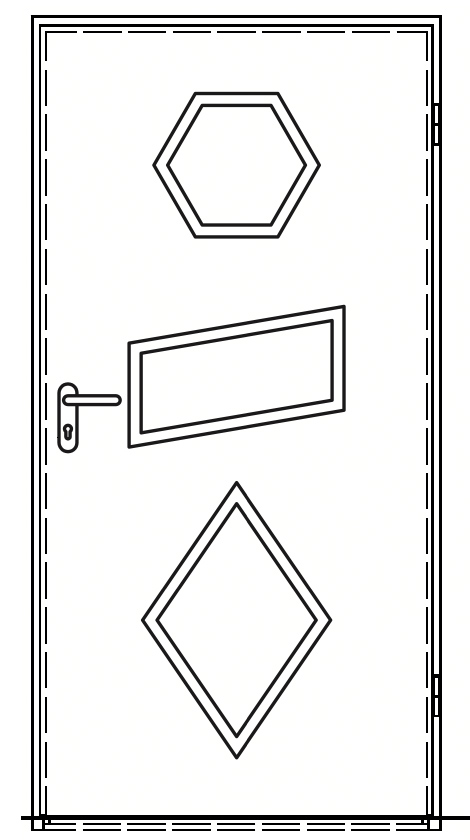

Üvegkivágások és üvegezések

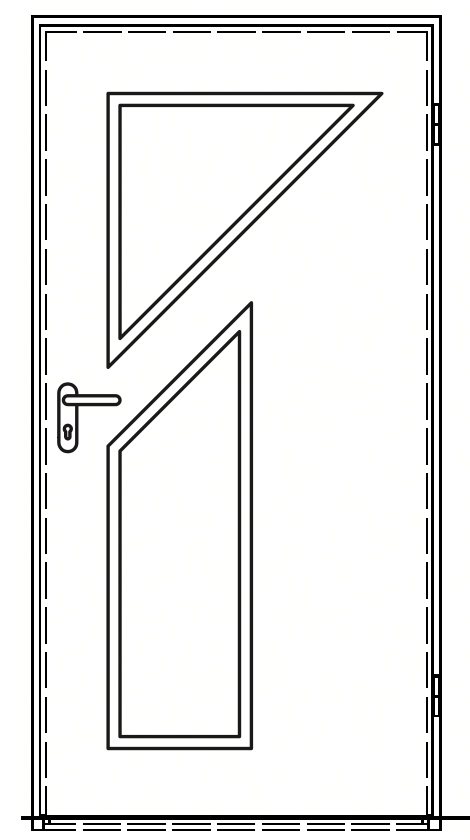

Az ajtó által betöltött funkció szerint az üvegezés lehet szögletes vagy kerek, betekintő ablak vagy a maximális fényáteresztés érdekében egészen mély kivágás. Az üvegtípusok szintén választhatók: edzett, biztonsági, mastercarré, masterpoint, masterligne. Az üveget alumínium vagy fa üvegszorító lécek tartják. További kiegészítők: kitekintő optika, levélbedobó, szellőzőrács stb.

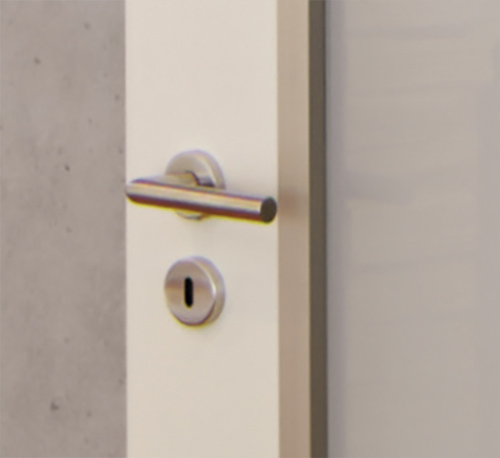

Kilincsgarnitúrák
A Novoferm beltéri acéljatókhoz különböző formájú, anyagú és stílusú BB/PZ kialakítású kilincseket kínálunk, melyek utólag tetszés szerint lecserélhetők.

Előnyök pontokba szedve:

Beltéri acélajtók minden lakó- és munkaterülethez
Magas minőségű acél alapanyag, tartós, könnyen ápolható felületek
Harmonikus megjelenés

Kiváló hang- és hőszigetelés
Számos színben rendelhető
Széleskörű felhasználási lehetőség

TÍPUSOK, SZÍNEK ÉS FELSZERELTSÉG

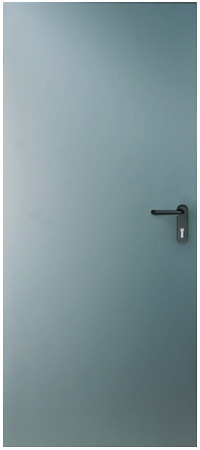

BHA (SUPER STANDARD) HORGANYZOTT ACÉLAJTÓ

BHA (Super Standard) horganyzott acélajtó

Ajtólap:40 mm vastag, 3-oldalon falcolt, tüzihorganyzott acéllemez
Tok: porszórt, alapozott saroktok, 3-oldalon körbefutó gumitömítéssel és pánttáskákkal
Zár és vasalat: BB/PZ-zár, fekete, rövidcímes műanyag kilincs
Ajtólap felülete: horganyzott

Standard

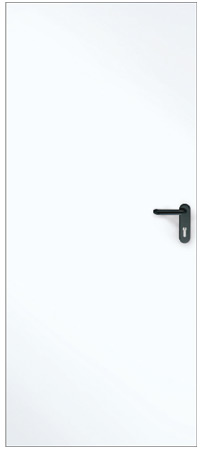

BAA (SUPER PLUS) PORSZÓRT, ALAPOZOTT ACÉLAJTÓ

BAA (SUPER PLUS) PORSZÓRT ALAPOZOTT ACÉLAJTÓ

Kivitel mint BHA (Super Standard) ajtó

Eltérés:
Ajtólap felület: horganyzott, porszórt alapozott RAL 9016 fehér színben

RAL 9016-hoz hasonló fehér

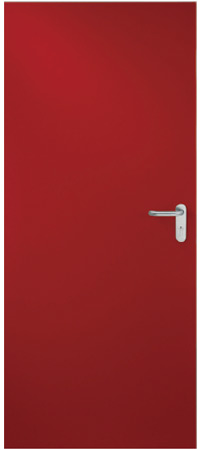

BPA (SUPER COLOR) PORSZÓRT ACÉLAJTÓ

Kivitel: mint BHA (Super Standard) ajtó

Eltérés:
Ajtólap felület: horganyzott, alapozott, porszórt különböző Super Color színekben

Super Color
világos szürke
~ RAL 7035

Super Color
szürke
~ RAL 7040

Super Color
antracitszürke
~ RAL 7016

Super Color
dióbarna
~ RAL 8011

Super Color
szépiabarna
~ RAL 8014

Super Color
platinafehér
~ RAL 9002

Super Color
acélkék
~ RAL 5011

Super Color
fenyőzöld
~ RAL 6009

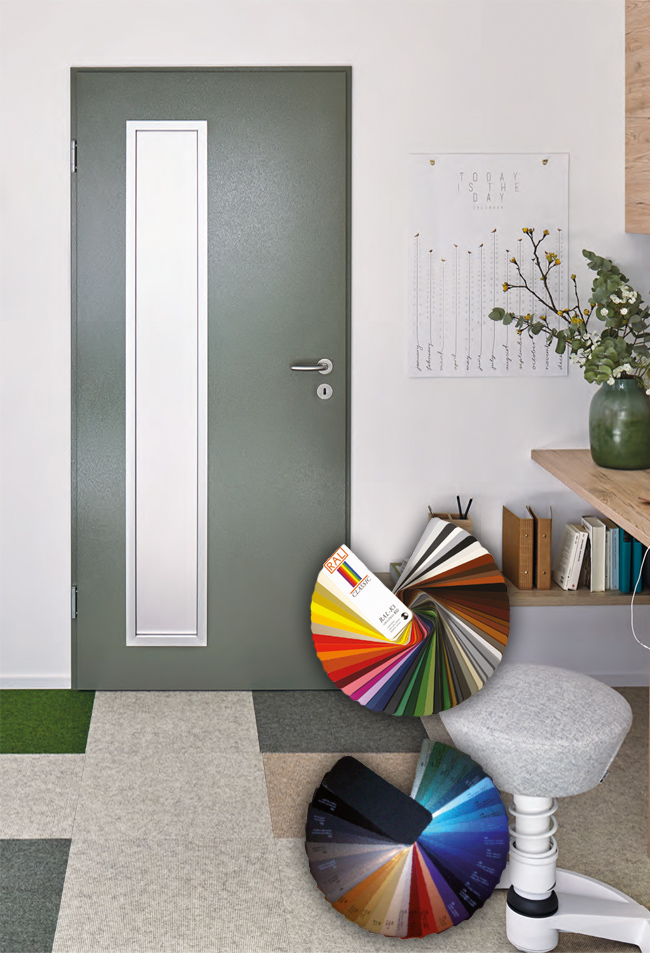

BELTÉRI ACÉLAJTÓK EGYEDI SZÍNEKBEN

Kivitel: mint BHA (Super-Standard) ajtó

Eltérés:
Ajtólap felület: horganyzott, alapozott, porszórt egyedi színekben
Választható színek: RAL-színskála, DB-színskála, Metál-színek (kivétel: gyöngyházfényű árnyalatok) és egyedi választott színek

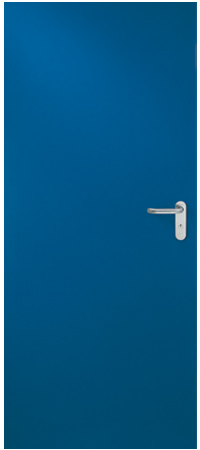

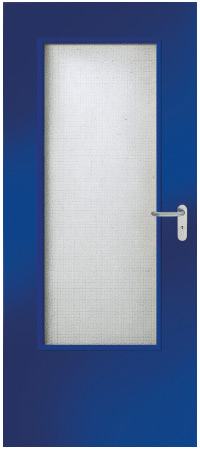

RAL szín (kék)

RAL-színskála

Metál-színek

BELTÉRI ACÉLAJTÓK EGYEDI SZÍNEKBEN

Kivitel: mint BHA (Super-Standard) ajtó

Eltérés:
Ajtólap felület: horganyzott, alapozott, porszórt egyedi színekben
Választható színek: RAL-színskála, DB-színskála, Metál-színek (kivétel: gyöngyházfényű árnyalatok) és egyedi választott színek

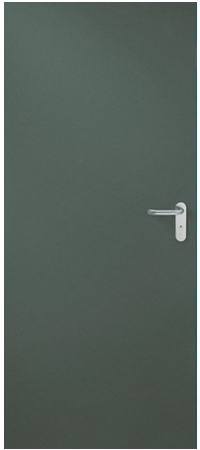

DB szín (702)

DB 301

DB 501

DB 601

DB 510

DB 701

DB 703

ÜVEGKIVÁGÁSOK ÉS ÜVEGEK

Több fényt! – üvegkivágás típusok
A beltéri ajtók tervezésekor és kiválasztásánál fontos kritérium, hogy az adott helyiség világos maradjon. A Novoferm beltéri ajtóprogramban

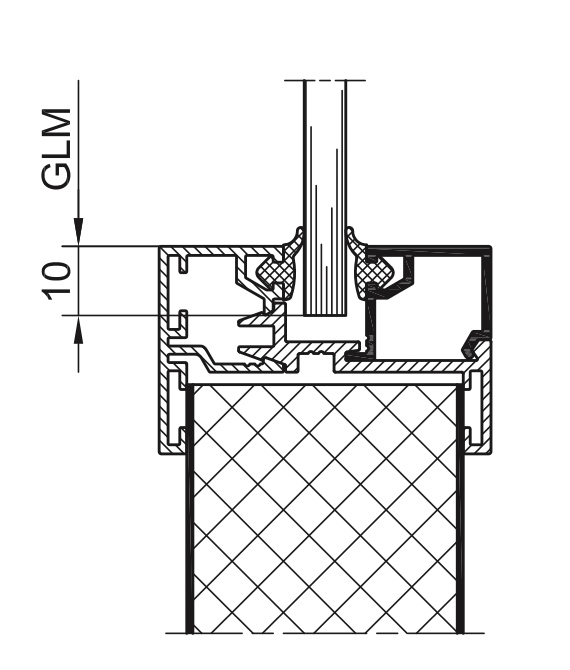

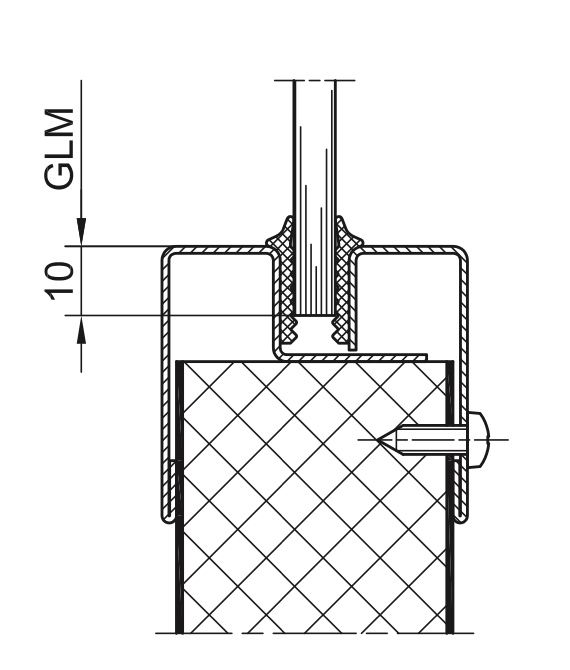

–felár ellenében- többféle szögletes és egy kör alakú üvegkivágás típusból választhat. Az üvegszorító lécek készülhetnek alumíniumból vagy acélból.

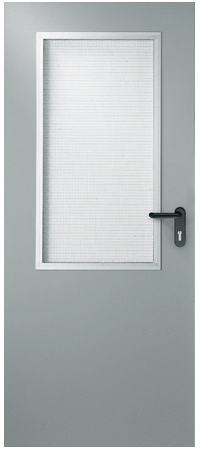

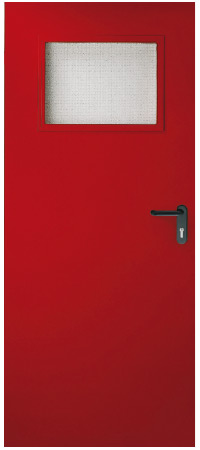

BPA (Super Color) ajtólap
L01 üvegkivágással

BPA (Super Color) ajtólap
L02 üvegkivágással

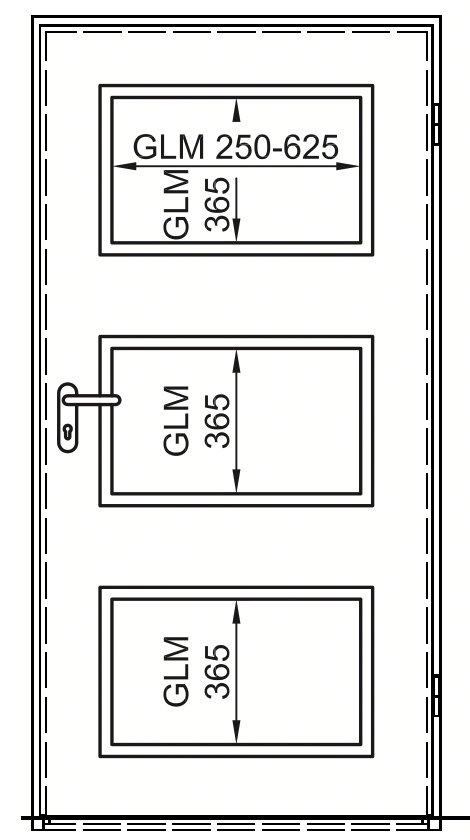

BPA (Super Color) ajtólap
L03 üvegkivágással

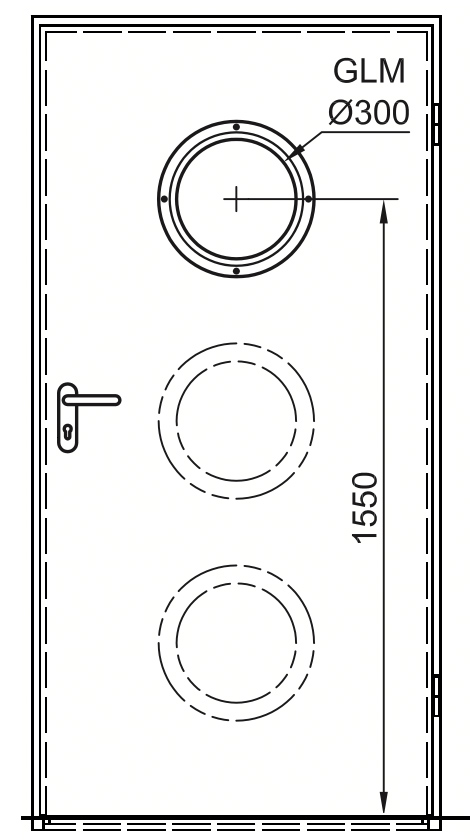

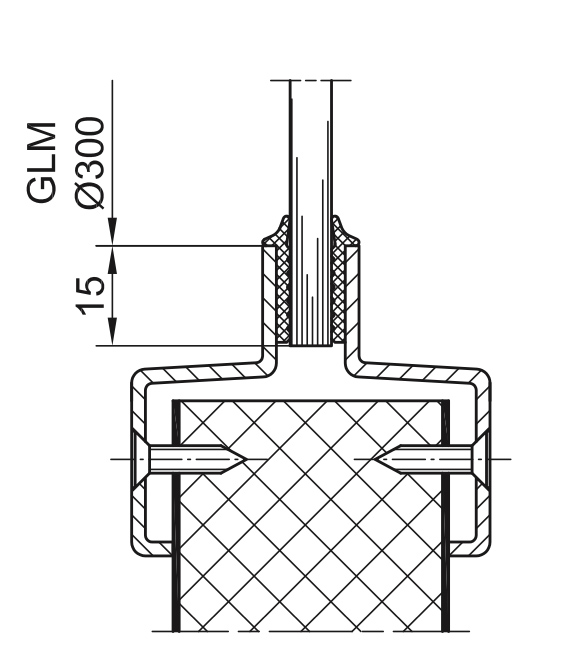

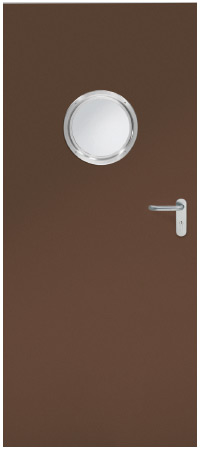

BPA (Super Color) ajtólap
L04
körüveg-kivágással

ÜVEGTÍPUSOK

Az ajtó külső megjelenését döntően befolyásolja az üvegezés. Vevőink a következő lehetőségek közül választhatnak:

Üvegkivágás üveg nélkül, 6 mm vastag üveg fogadására alkalmas üvegezőlécekkel
Standard üvegezés: 6-7 mm vastag drót ornament üveg
Edzett vagy ragasztott biztonsági üvegezés (VSG, ESG) vagy hőszigetelt üveg (14 mm vastag float-üveg, csak acél vagy alu üvegezőlécekkel)
Egyedi üvegezés: 6 mm vastag ornament üveg 4 különböző mintázattal:Mastercarré, Masterligne, Satinato és tejüveg.
Ezek az üvegtípusok szórt fényt biztosítanak és egyben védenek a nemkívánatos pillantásoktól.

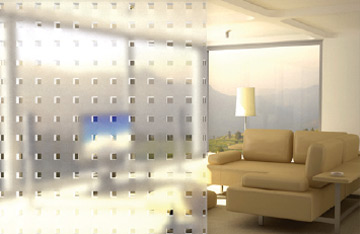

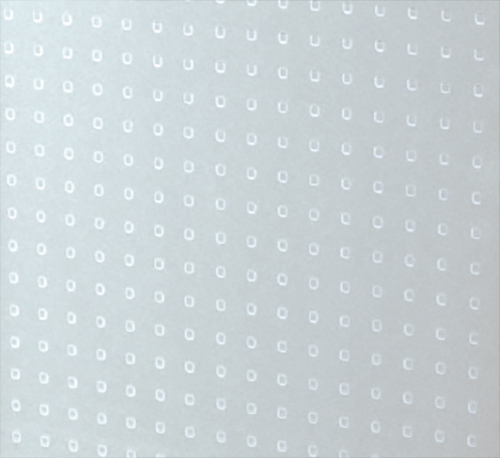

Mastercarré

Satinato

Matt tejüveg

KILINCSEK ÉS TARTOZÉKOK

Kilincsgarnitúrák és további kiegészítők

A megfelelő kilincsgarnitúra kiválasztásával tökéletesítheti az összhatást. A Novoferm számos formatervezett kilincstípust kínál, melyek kényelmes fogásúak, az ajtót könnyedén nyitják, csukják.
A klasszikus rövidcímes fekete kilincsgarnitúrán túl széles termékpalettáról választhat, váltó- vagy WC-zárhoz egyaránt.
Standard programban az alábbi színeket kínáljuk: piros és fehér, további színeket pedig külön igény szerint.
Anyagukat tekintve a műanyag mellett alumínium és rozsdamentes garnitúrák is rendelhetők. A különleges kiegészítők növelik ajtója értékét. Válasszon egyéni elképzelései szerint és bátran kombinálja a különböző típusokat.

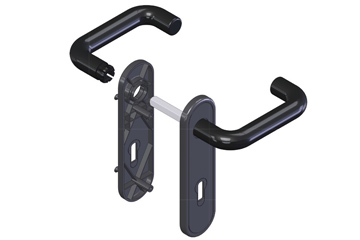

Standard fekete BB/PZ
rövid címes kilincsgarnitúra

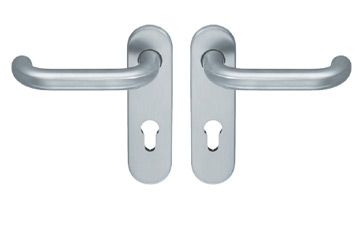

Kilincs/kilincs garnitúra
rövidcímes, PZ, alumínium

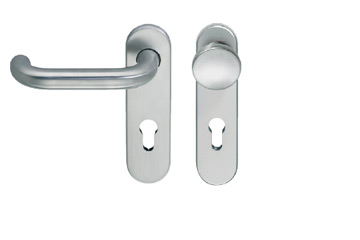

Gomb/kilincs váltógarnitúra
rövidcímes, PZ, alumínium

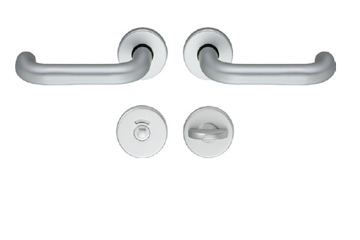

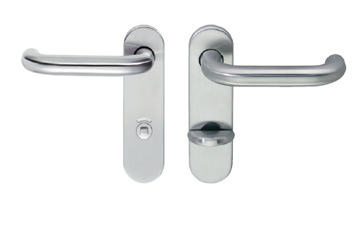

Kilincs/kilincs WC-garnitúra
rövidcímes, alumínium

Kilincs/kilincs garnitúra
körcímes, PZ, alumínium

Gomb/kilincs váltógarnitúra
körcímes, PZ, alumínium

Kilincs/kilincs WC-garnitúra
körcímes, alumínium

KILINCSFORMÁK

További kilincsformák ajánlatkérésre.

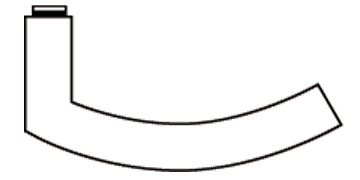

U-formájú
D-110

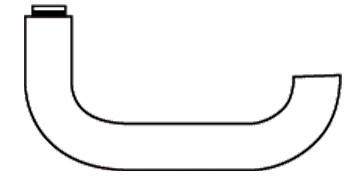

Íves
D-510

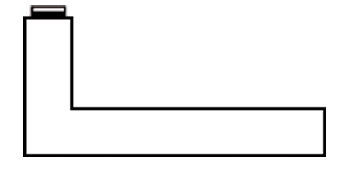

L-formájú
D-310

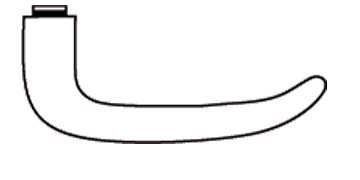

Stíl
D-410

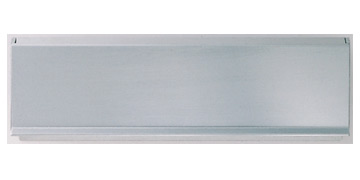

Levélbedobó
A levélbedobók többféle kivitelben készülhetnek, az egész keskeny levélnyílásúaktól kezdve a szélesekig, de akár macskaajtó is rendelhető, melyek mindegyike beépíthető a 40 mm vastag ajtólapba.

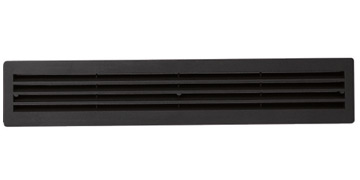

Szellőzőrács
Műanyag szellőzőrács rendelhető fehér, fekete, alu-hatású vagy egyedi színben. Kívánságra alumínium és lyukacsos szellőzőrács is beépíthető.

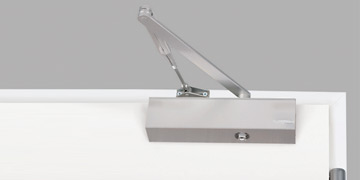

Ajtócsukó
Rendelhető karos vagy csúszósínes felső ajtócsukó. Felszerelése történhet pánt oldalra vagy pánt ellenoldalra.

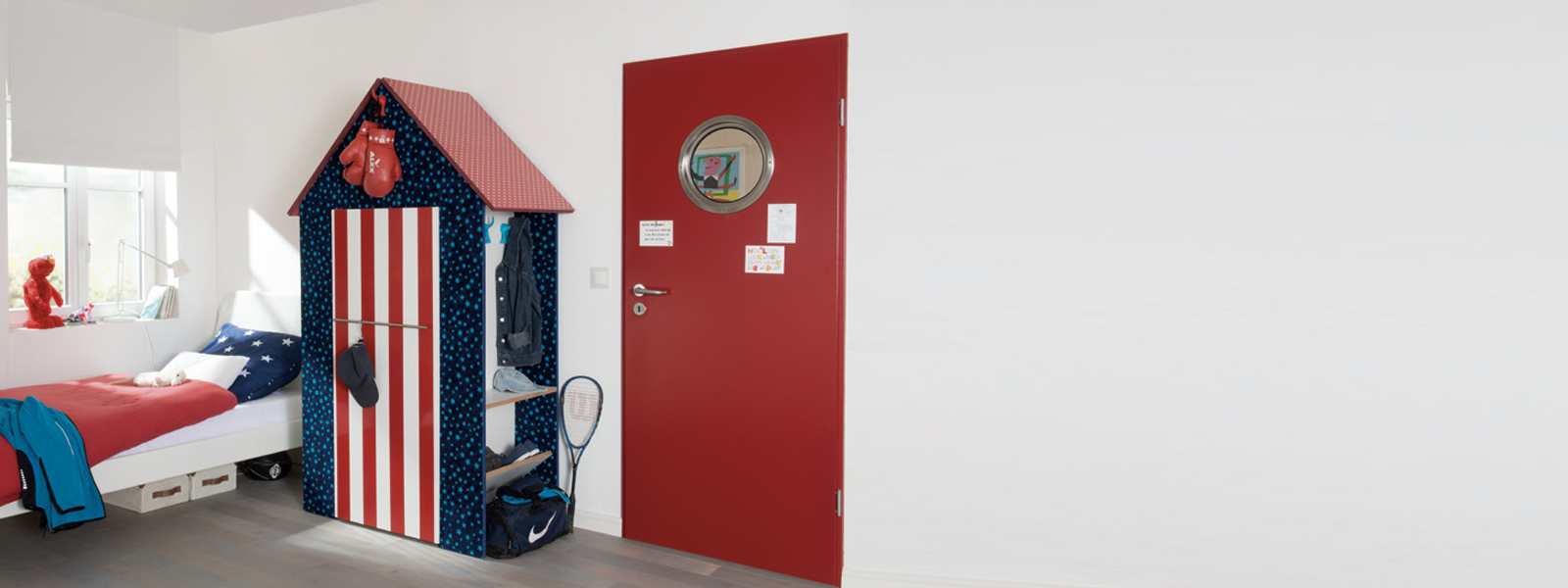

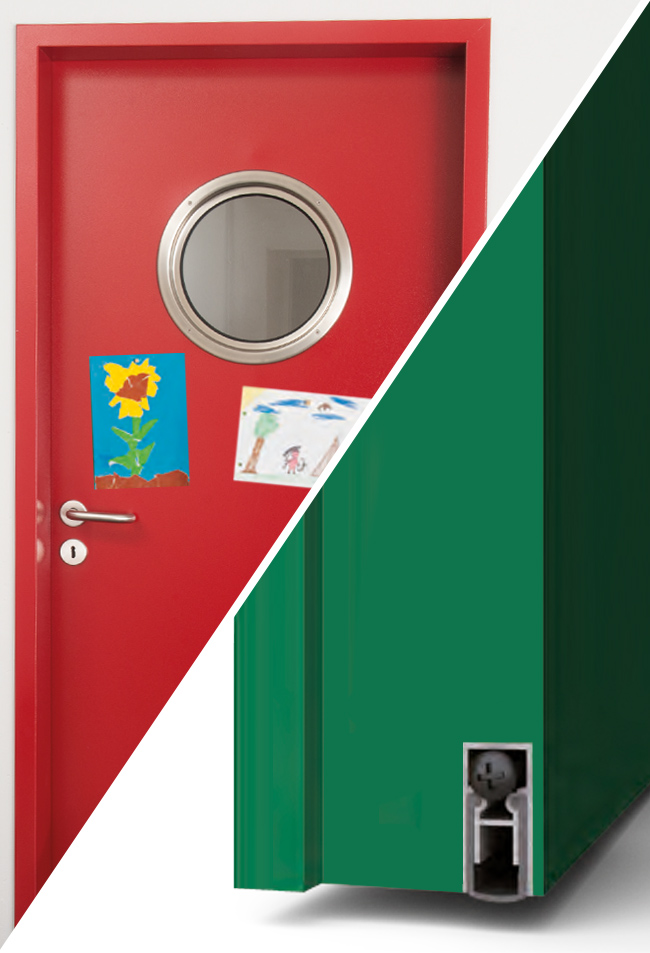

Típus: BPA (Super Color) beltéri acélajtó
Szín: rubinvörös, ~ RAL 3003
Helyiség: gyerekszoba
Különlegesség: ajtólapra rögzített mágnestáblával

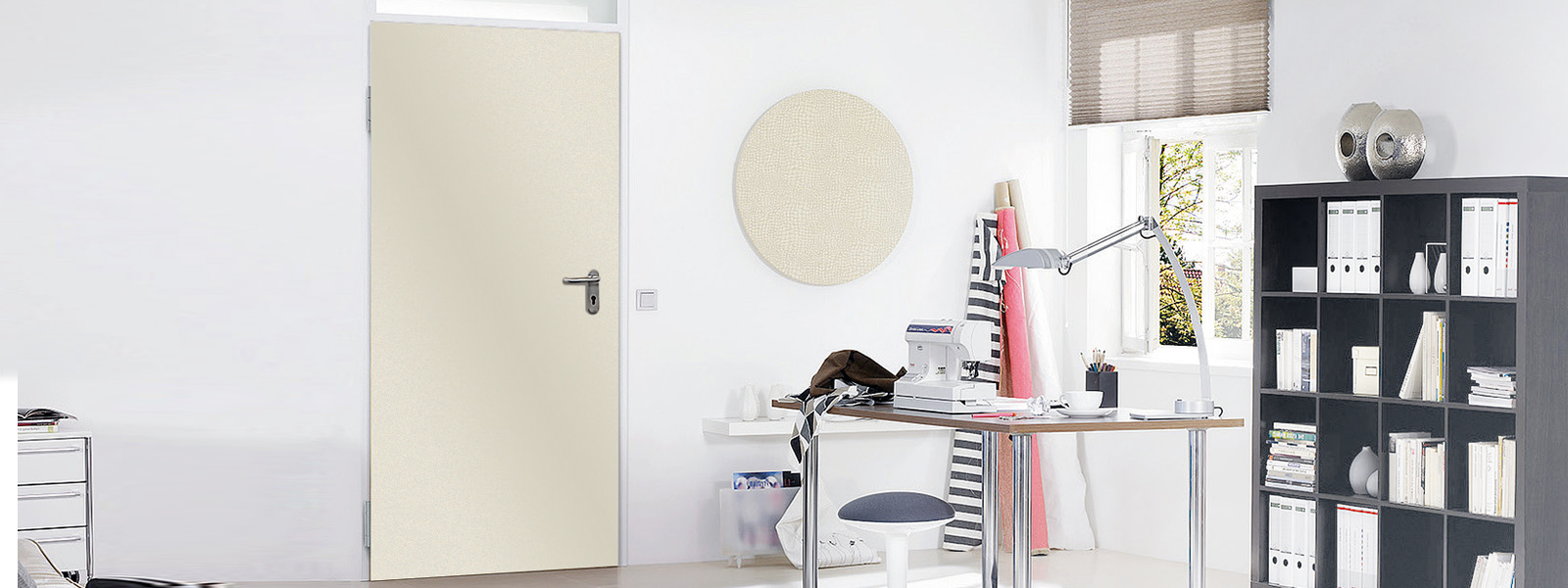

Típus: BPA (Super Color) beltéri acélajtó
Szín: platinafehér, ~ RAL 9002
Helyiség: dolgozószoba

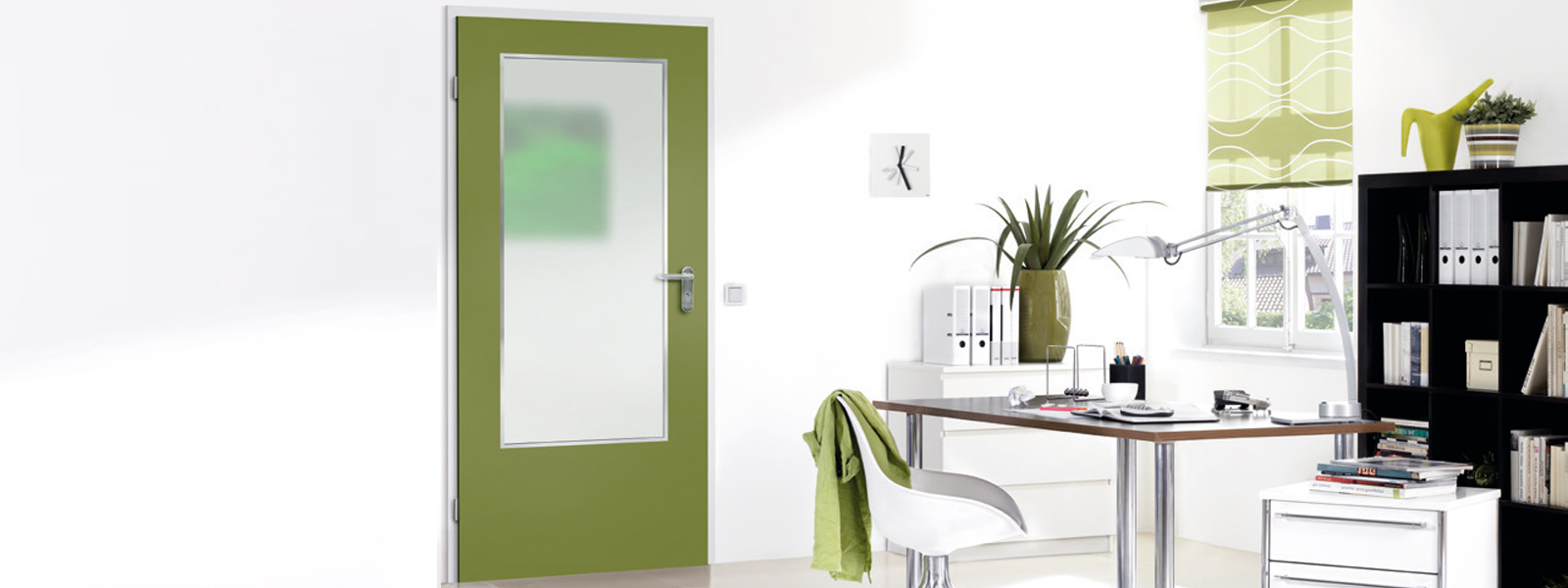

Típus: BPA (Super Color) beltéri acélajtó
Szín: rezedazöld, ~ RAL 6011
Helyiség: dolgozószoba
Különlegesség: L03-as üvegkivágás

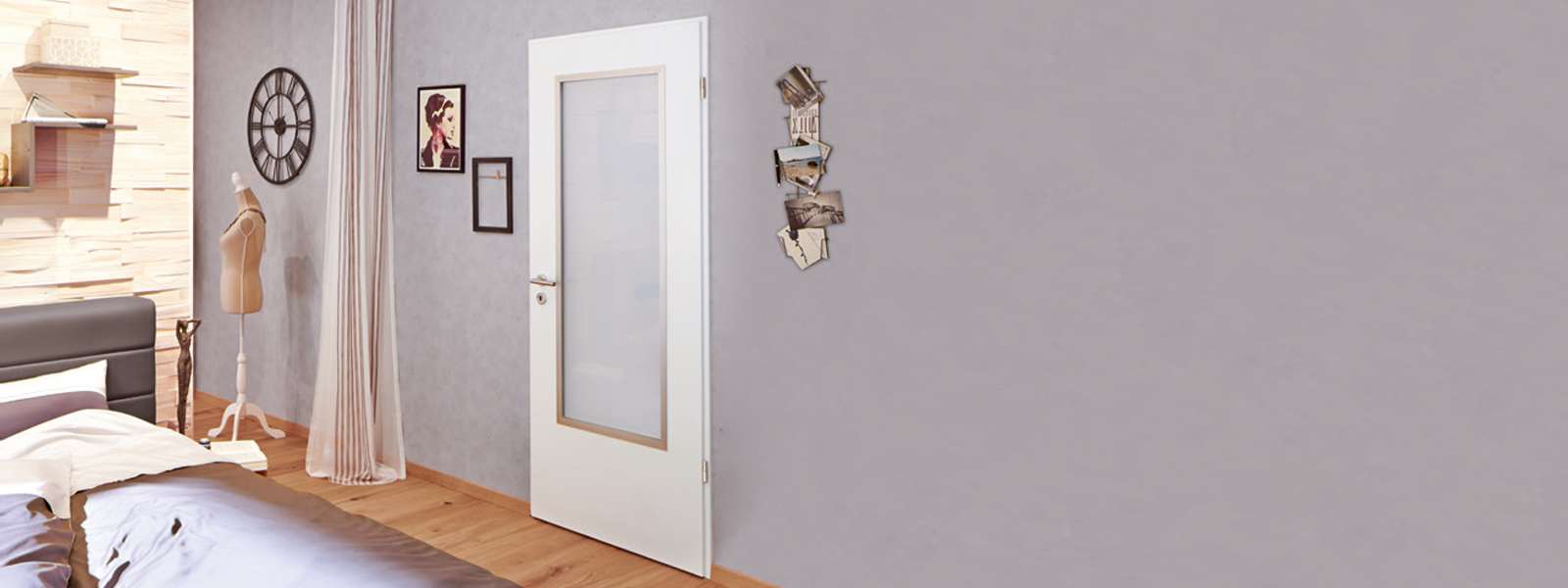

Típus: BAA (Super Plus) beltéri acélajtó
Szín: fehér, ~ RAL 9016
Helyiség: hálószoba
Különlegesség: L03-as üvegkivágás

MŰSZAKI ADATOK

Műszaki adatok - Ajtólapok

	Rendelési méret (BRM) DIN 18100 szerint szélesség x magasság	Falnyílásméret DIN 18100 szerint szélesség x magasság	Szabad átjáróméret DIN 18111 szerint szélesség x magasság	Ajtólap külméret DIN 18101 szerint szélesség x magasság	Tok külméret* szélesség x magasság
1-szárnyú	625 x 2.000	635 x 2.005	561 x 1.968	610 x 1.985	651 x 2.043
	750 x 1.875	760 x 1.880	686 x 1.843	735 x 1.860	776 x 1.918
	750 x 2.000	760 x 2.005	686 x 1.968	735 x 1.985	776 x 2.043
	750 x 2.125	760 x 2.130	686 x 2.093	735 x 2.110	776 x 2.168
	875 x 1.875	885 x 1.880	811 x 1.843	860 x 1.860	901 x 1.918
	875 x 2.000	885 x 2.005	811 x 1.968	860 x 1.985	901 x 2.043
	875 x 2.125	885 x 2.130	811 x 2.093	860 x 2.110	901 x 2.168
	1.000 x 1.875	1.010 x 1.880	936 x 1.843	985 x 1.860	1.026 x 1.918
	1.000 x 2.000	1.010 x 2.005	936 x 1.968	985 x 1.985	1.026 x 2.043
	1.000 x 2.125	1.010 x 2.130	936 x 2.093	985 x 2.110	1.026 x 2.168
	1.125 x 2.125	1.135 x 2.130	1.061 x 2.093	1.110 x 2.110	1.151 x 2.168
	1.250 x 2.000	1.260 x 2.005	1.186 x 1.968	1.235 x 1.985	1.276 x 2.043
	1.250 x 2.125	1.260 x 2.130	1.186 x 2.093	1.235 x 2.110	1.276 x 2.168
	Mérethatárok: Super-Standard (BHA) max. 1.250 x 2.500 mm-ig, Super-Plus (BAA) max. 1.250 x 2.250 mm-ig, Super-Color (BPA) és Classic (furatos): max.1.250 x 2.250 mm-ig. *30 mm-es padlóbeállással együtt.
2-szárnyú	1.500 x 2.000**	1.510 x 2.005	1.436 x 1.968	1.485 x 1.985	1.526 x 2.043
	1.750 x 2.000**	1.760 x 2.005	1.686 x 1.968	1.735 x 1.985	1.776 x 2.043
	2.000 x 2.000**	2.010 x 2.005	1.936 x 1.968	1.985 x 1.985	2.026 x 2.043
	2.000 x 2.125**	2.010 x 2.130	1.936 x 2.093	1.985 x 2.110	2.026 x 2.168
	Mérethatárok: Super-Standard (BHA) max. 2.500 x 2.500 mm-ig, Super-Plus (BAA) max. 2.500 x 2.250 mm-ig, Super-Color (BPA) és Classic (furatos): max. 2.500 x 2.250 mm-ig. 30 mm-es padlóbeállással együtt. *Szimmetrikus osztással A méretek mm-ben vannak megadva.

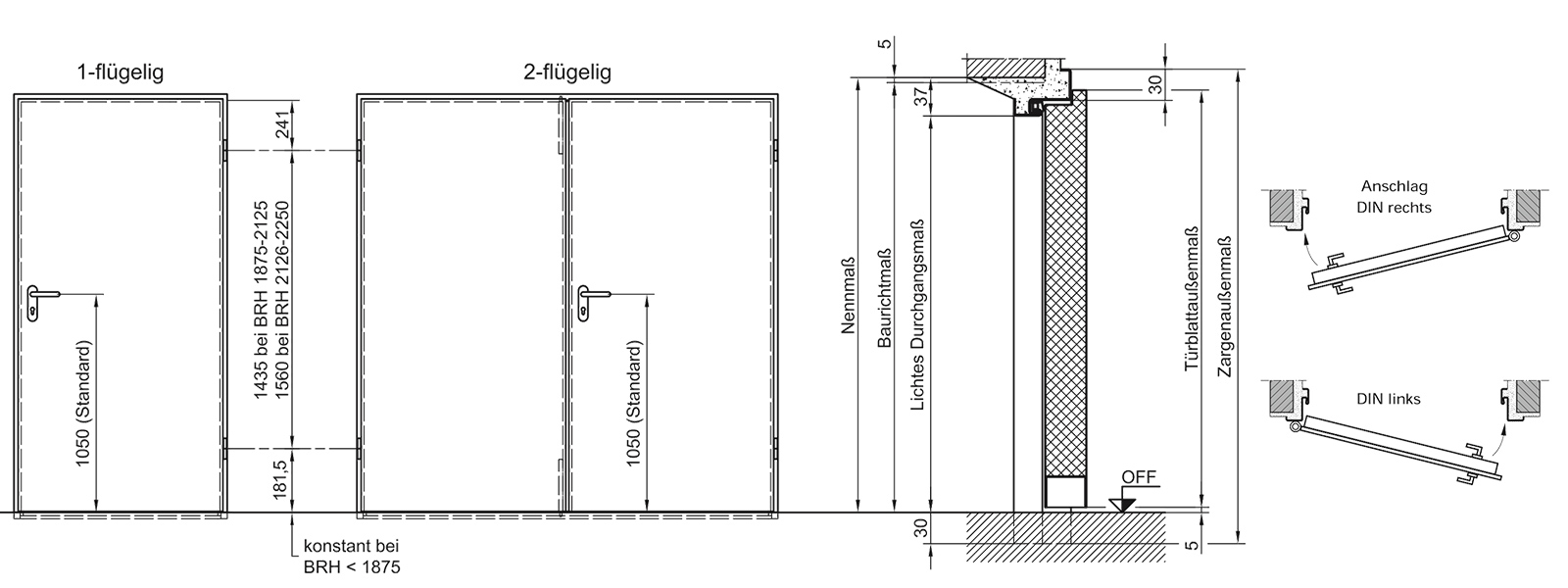

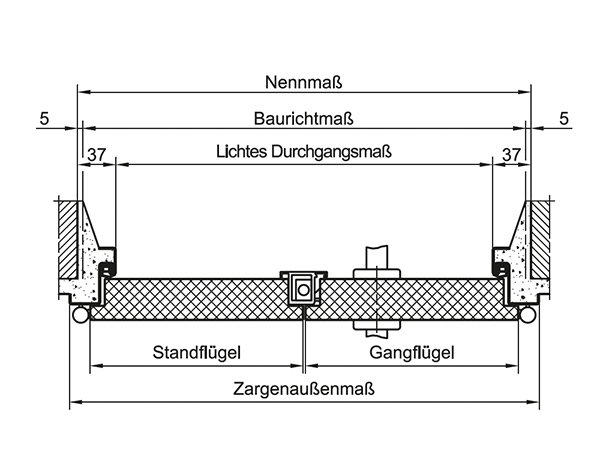

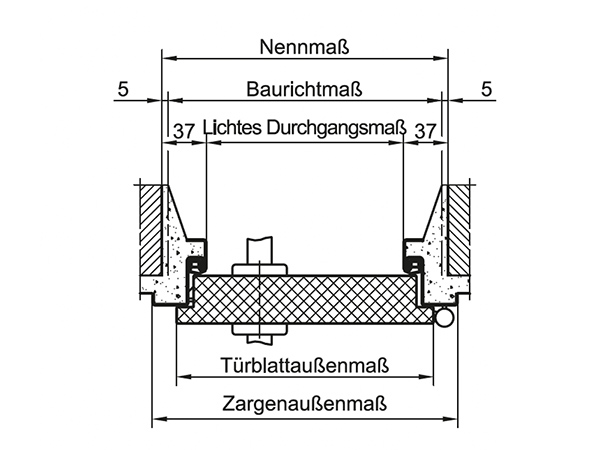

MÉRETÉRTELMEZÉS, NYITÁSIRÁNY

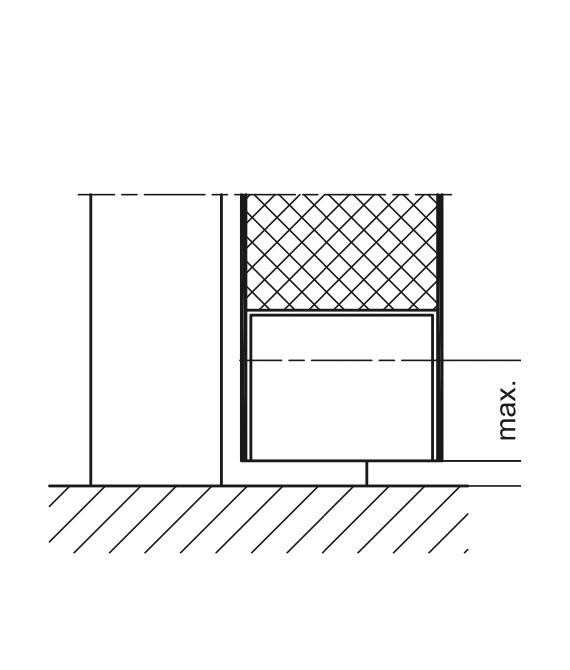

ALSÓ LEZÁRÁS

Az ajtólap az U-profil részen rövidíthető.

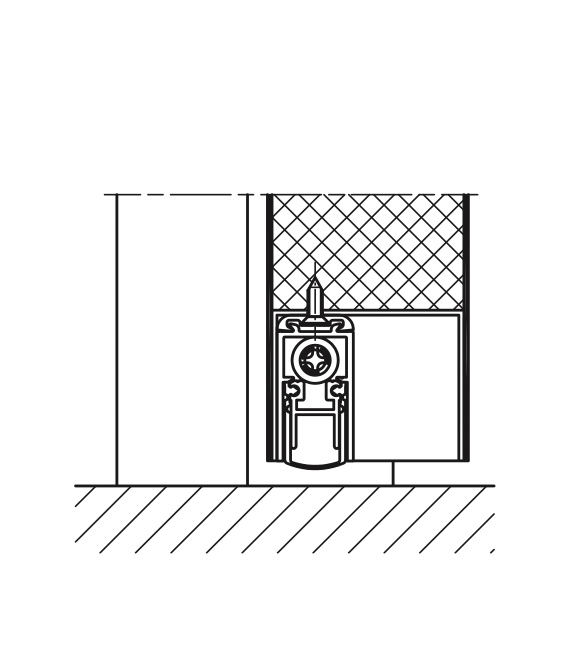

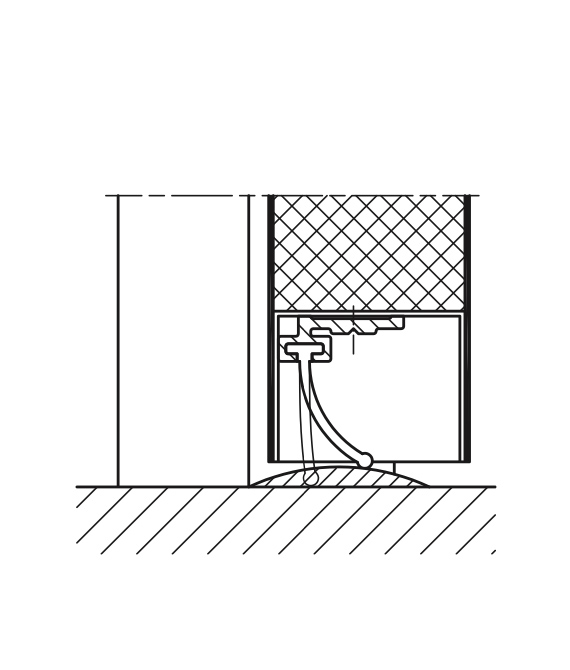

Süllyedőküszöb (opcionális)

Ráfutóküszöb (opcionális)

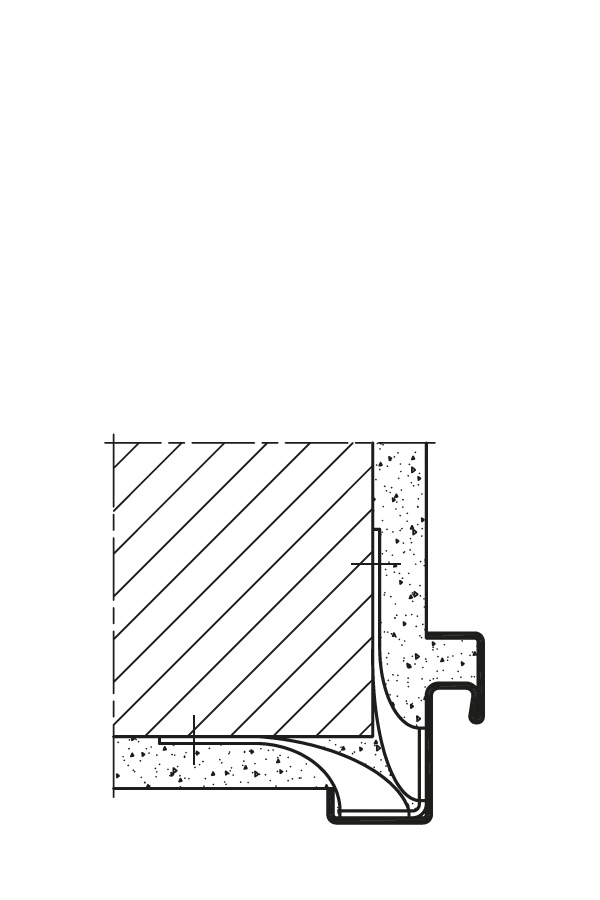

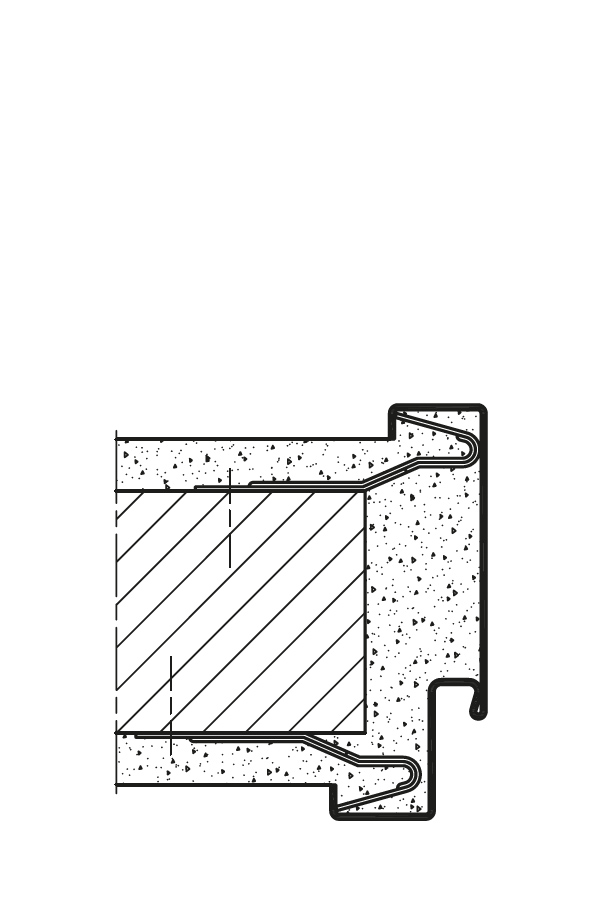

Standard saroktok
Profilszám: 21

Kőműves válaszfaltok
Profilszám: 21

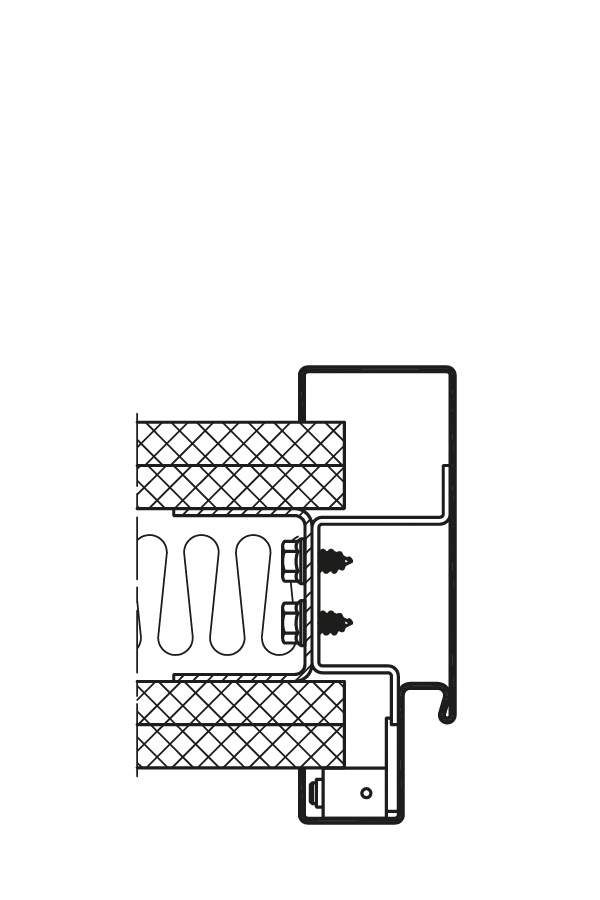

Gipszkartontok
Profilszám: 23/1645

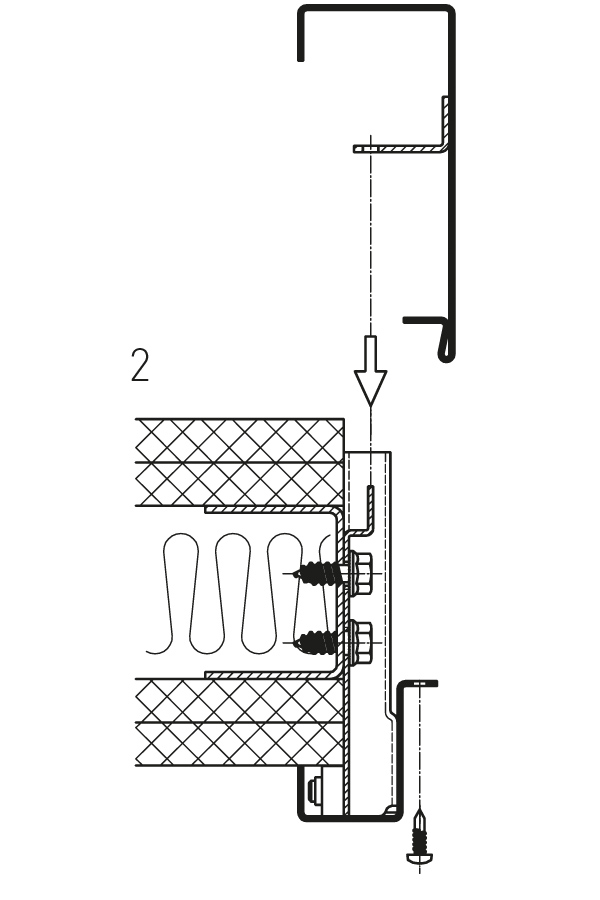

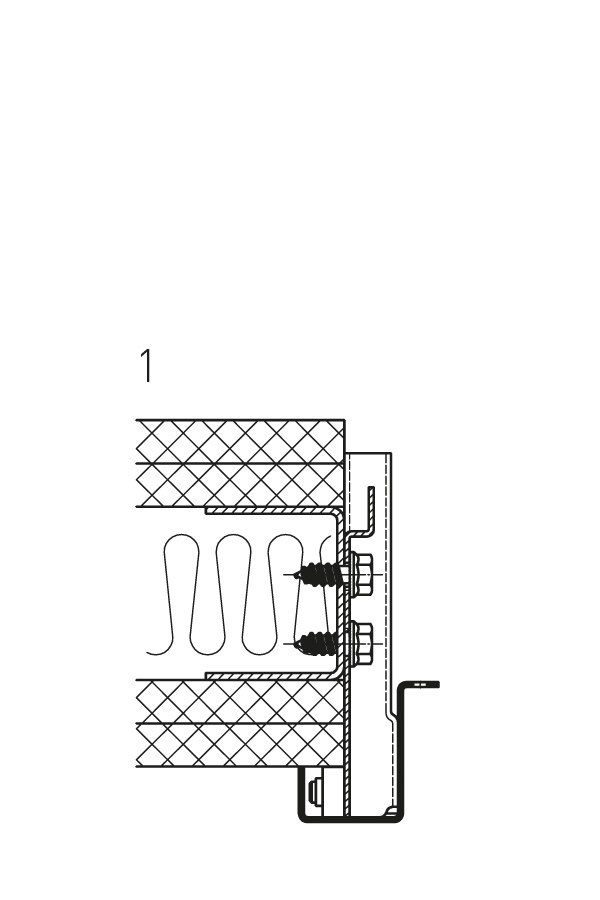

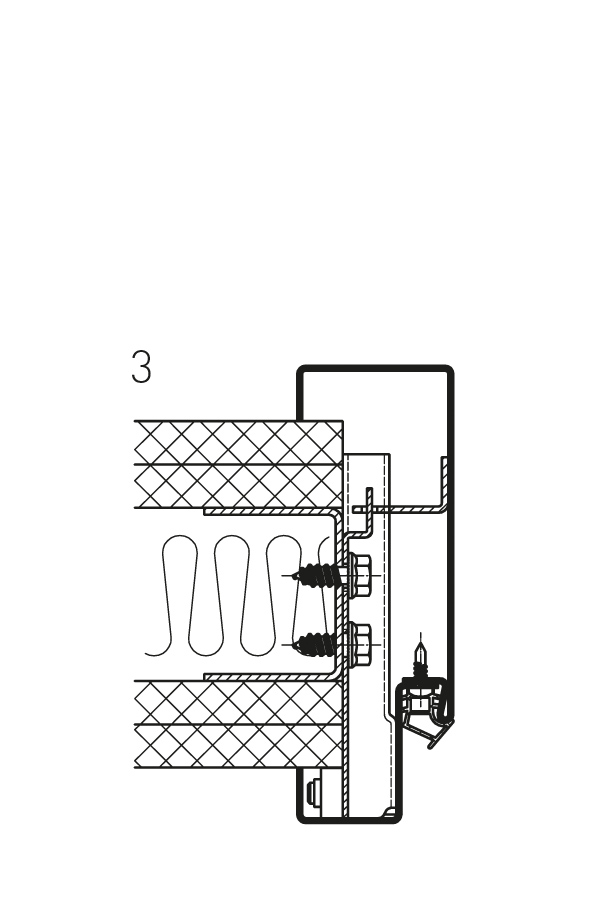

Utólag szerelhető 2-részes válaszfaltok
Profilszám: 2140/1645
Kőműves vagy gipszkarton falhoz

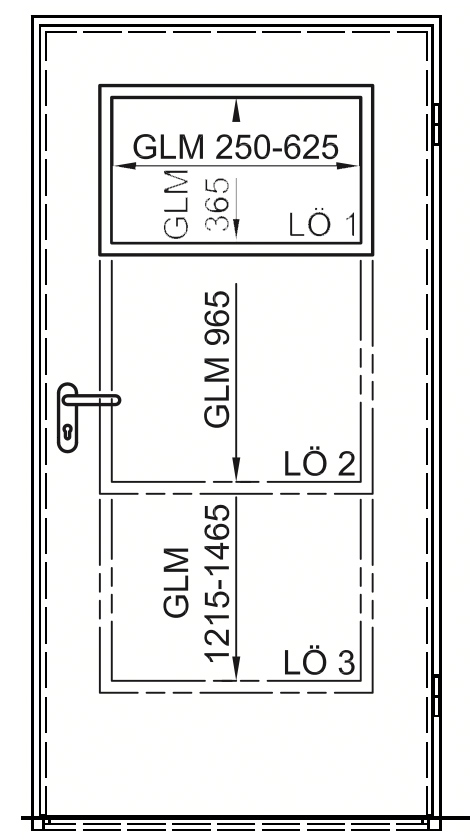

Műszaki adatok - Üvegkivágások

	Ajtólap rendelési méret Szélesség x magasság	L01-es üvegkivágás Szélesség x magasság	L02-es üvegkivágás Szélesség x magasság	L03-as üvegkivágás Szélesség x magasság	L05-ös üvegkivágás Szélesség x magasság
1-szárnyú standard méret	625 x 2.000	270 x 385	270 x 985	270 x 1.360	3 x 270 x 385
	750 x 1.875	395 x 385	395 x 985	395 x 1.235	3 x 395 x 385
	750 x 2.000	395 x 385	395 x 985	395 x 1.360	3 x 395 x 385
	750 x 2125	395 x 385	395 x 985	395 x 1.485	3 x 395 x 385
	875 x 1.875	520 x 385	520 x 985	520 x 1.235	3 x 520 x 385
	875 x 2.000	520 x 385	520 x 985	520 x 1.360	3 x 520 x 385
	875 x 2.125	520 x 385	520 x 985	520 x 1.485	3 x 520 x 385
	1.000 x 1.875	645 x 385	645 x 985	645 x 1.235	3 x 645 x 385
	1.000 x 2.000	645 x 385	645 x 985	645 x 1.360	3 x 645 x 385
	1.000 x 2.125	645 x 385	645 x 985	645 x 1.485	3 x 645 x 385
	1.125 x 2.125	770 x 385	770 x 985	770 x 1.485	3 x 770 x 385
	1.250 x 2.000	895 x 385	895 x 985	895 x 1.360	3 x 895 x 385
	1.250 x 2.125	895 x 385	895 x 985	895 x 1.485	3 x 895 x 385
2-szárnyú standard méret	1.500 x 2.000*	520 x 385	520 x 985	520 x 1.360	3 x 520 x 385
	1.750 x 2.000	520 x 385	520 x 985	520 x 1.360	3 x 520 x 385
	2.000 x 2000	645 x 385	645 x 985	645 x 1.360	3 x 645 x 385
	2.000 x 2.125	645 x 385	645 x 985	645 x 1.485	3 x 645 x 385
* Üvegezés csak a járószárnyon. Minden méret mm-ben.

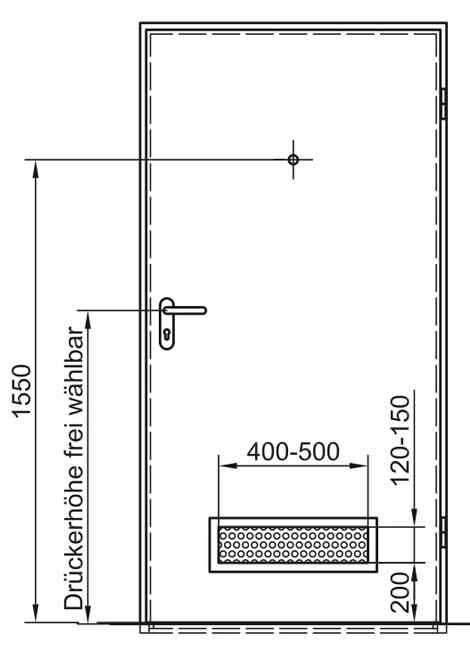

EGYEDI FELSZERELTSÉG

egyedi kilincsmagasság
kitekintő optika

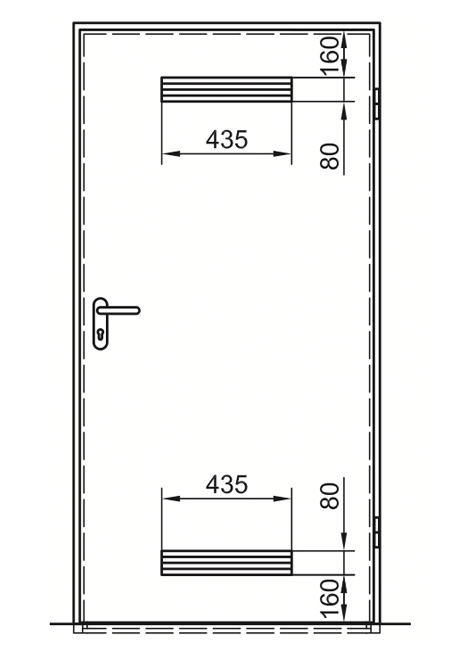

perforált lemezes szellőzőrács
szellőző keresztmetszet: 175–200 cm2
egyéb méretek egyeztetés szerint
