NOVOMATIC ELEKTROMOS GARÁZSKAPU-HAJTÁSOK

MENNYEZETRE SZERELHETŐ HAJTÁSOK SZEKCIONÁLT ÉS BILLENŐ GARÁZSKAPUKHOZ

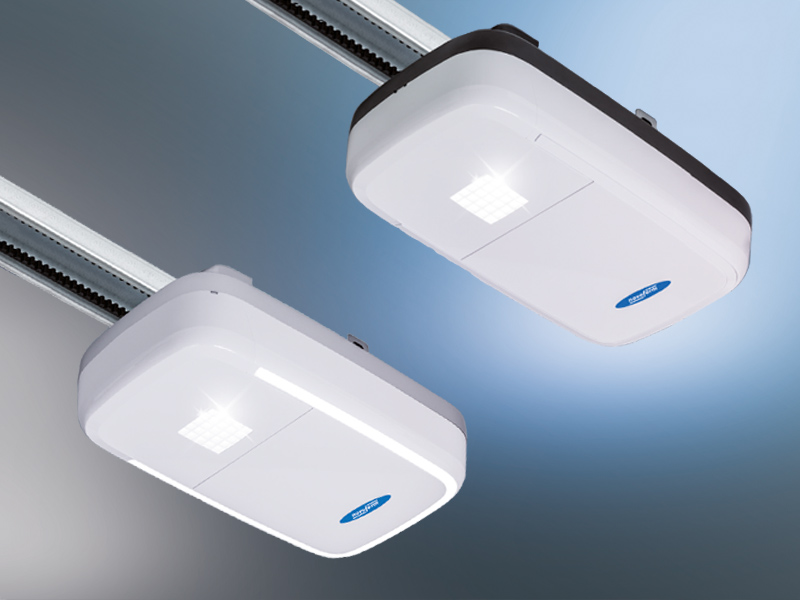

Az új Novomatic 443 és Novomatic Speed 573 S garázskapu-hajtások a Novomatic termékcsalád legújabb tagjai. Világos és energiatakarékos LED-es világítással, több intelligens funkció csatlakozási lehetőséggel és innovatív kialakítással győzik meg a felhasználókat. A Novomatic kapuhajtások professzionális megoldást nyújtanak Novoferm billenő és szekcionált garázskapukhoz egyaránt, de kiválóan alkalmazhatók más kapugyártók termékeihez is.
Helytakarékosan a mennyezet alá szerelhetők, modern burkolatukkal minden garázsban jól mutatnak.

Különösen fontos:
A hajtások természetesen SmartHome-kompatibilisek – ez egy olyan kényelmi tényező, amely ma már egyetlen modern otthonból sem hiányozhat!

SmartHome-kompatibilis Novomatic kapuhajtások
A Novomatic elektromos garázskapu-hajtások szekcionált és billenőkapukhoz alkalmasak. Új beépítésű kapukhoz vagy felújítandó kapuk utólagos automatizálásához egyaránt használhatók. A hajtások modern kialakításúak, energiatakarékos LED-es világítással rendelkeznek, típustól függően SmartHome-kompatibilisek, így okosalkalmazáson keresztül vezérelhetők, és számos további kényelmi funkcióval rendelkeznek.

Megfelelő funkciók minden felhasználási területhez
A Novomatic hajtások különböző felhasználási célokra alkalmasak magángarázsokhoz, valamint közös- és mélygarázsokhoz. A hajtások típusuktól és felhasználási céljuktól függően speciális funkciókkal rendelkeznek. A Novomatic Speed 573 S gyorsfutási funkcióval a hagyományos hajtásokhoz képest akár 50%-kal gyorsabban nyitja fel a kaput. A Novomatic 423 Accu akkumulátorral vagy napelemmel működtethető, így áramcsatlakozás nélküli garázsokban is használható.

Mennyezeti szerelés és biztonság
A Novomatic hajtások szekcionált és billenőkapuk működtetéséhez a garázs mennyezetére szerelhetők. A Novoferm billenő garázskapu Novomatic 443 kapuhajtással, háromszoros reteszeléssel és megfelelő vezetősínnel komplett megoldást nyújt egybeállós garázsokhoz. A komponensek egymással összehangolva együtt teljesítik a tökéletes működésre, magas fokú biztonságra és hosszú élettartamra vonatkozó elvárásokat.

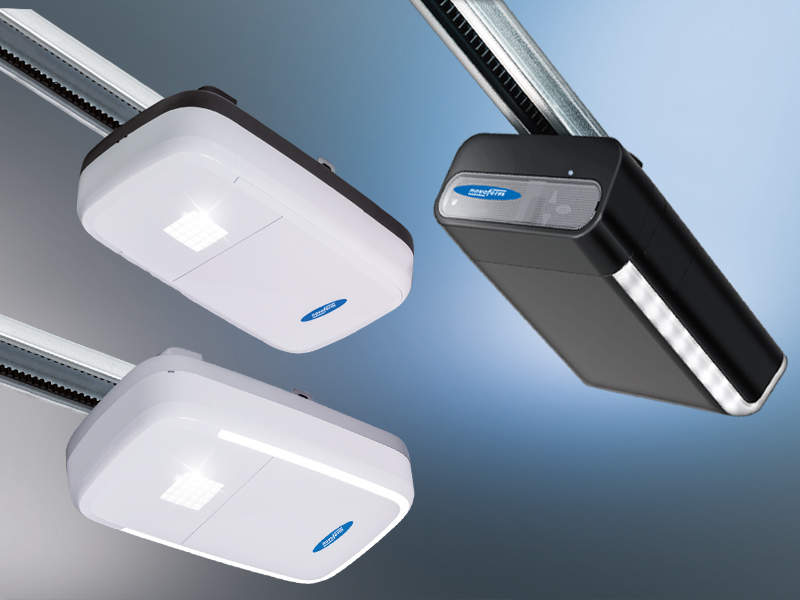

NOVOMATIC HAJTÁSTÍPUSOK

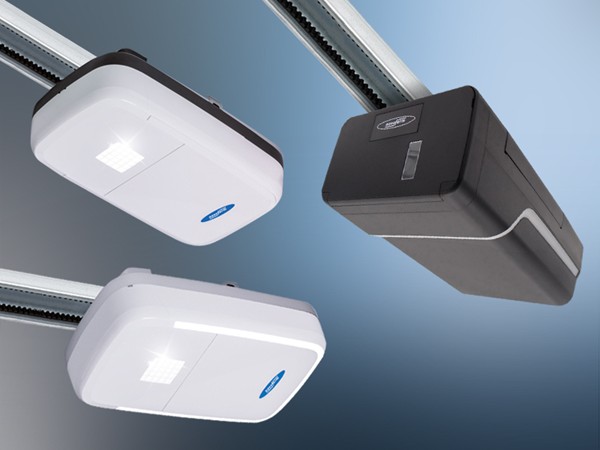

Novomatic 443, 423 Accu, Speed 573 S és 823 S

Kifinomult technika modern külsővel, mely trendi és divatos: a Novomatic kapuhajtások professzionális megoldást nyújtanak Novoferm billenő és szekcionált garázskapukhoz egyaránt, de kiválóan alkalmazhatók más kapugyártók termékeihez is.

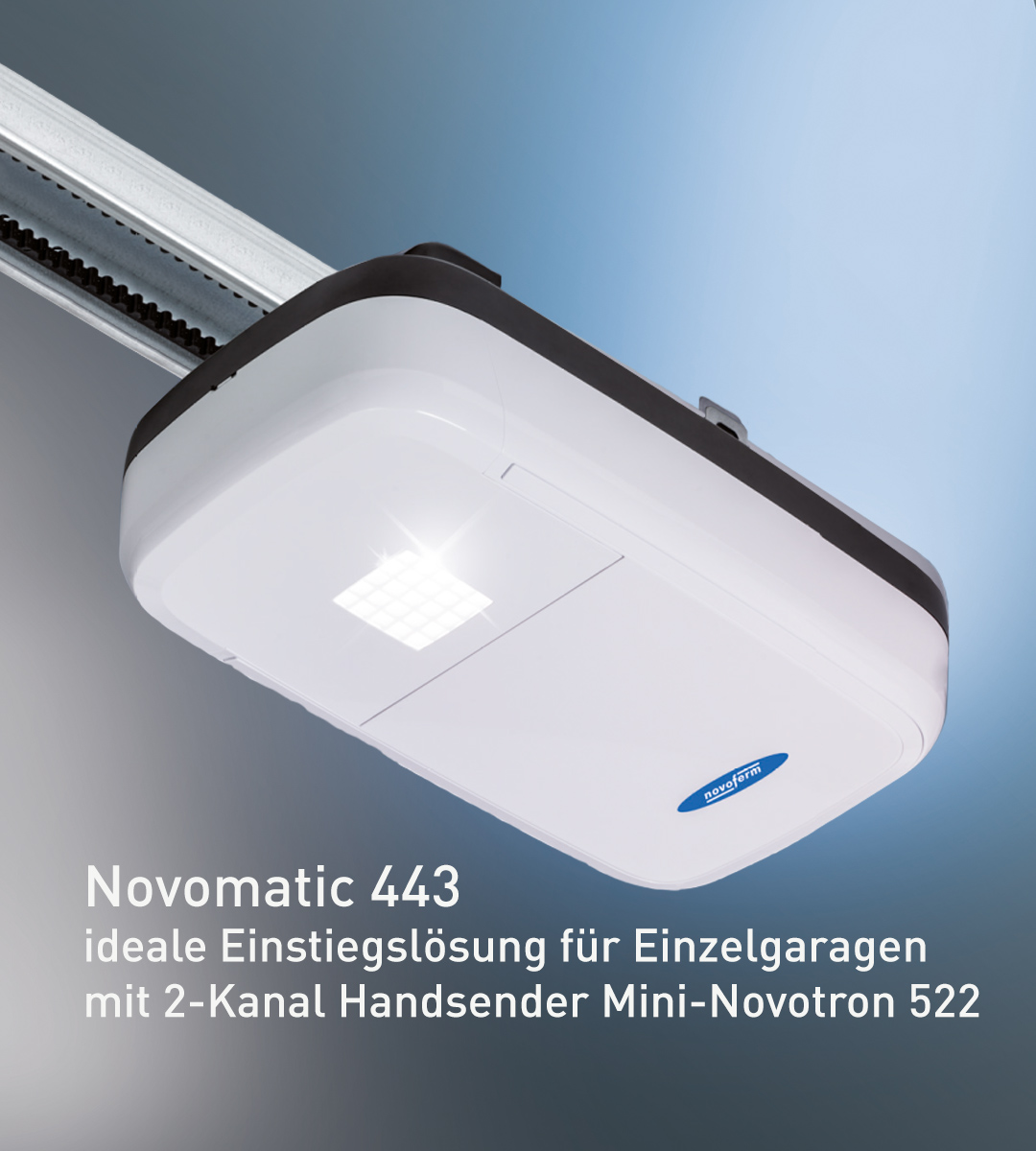

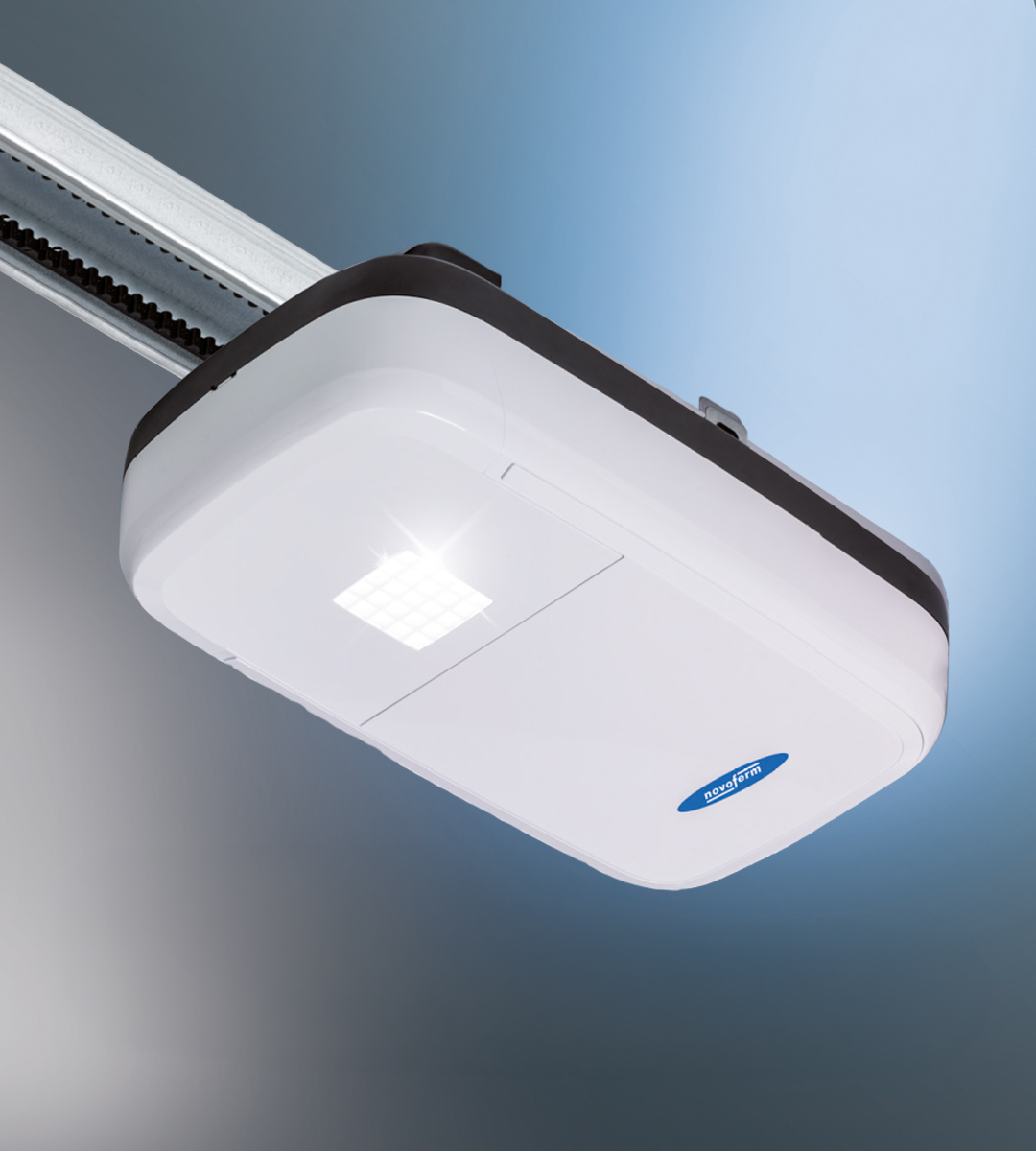

Novomatic 443
ideális alapmegoldás egybeállós garázsokhoz

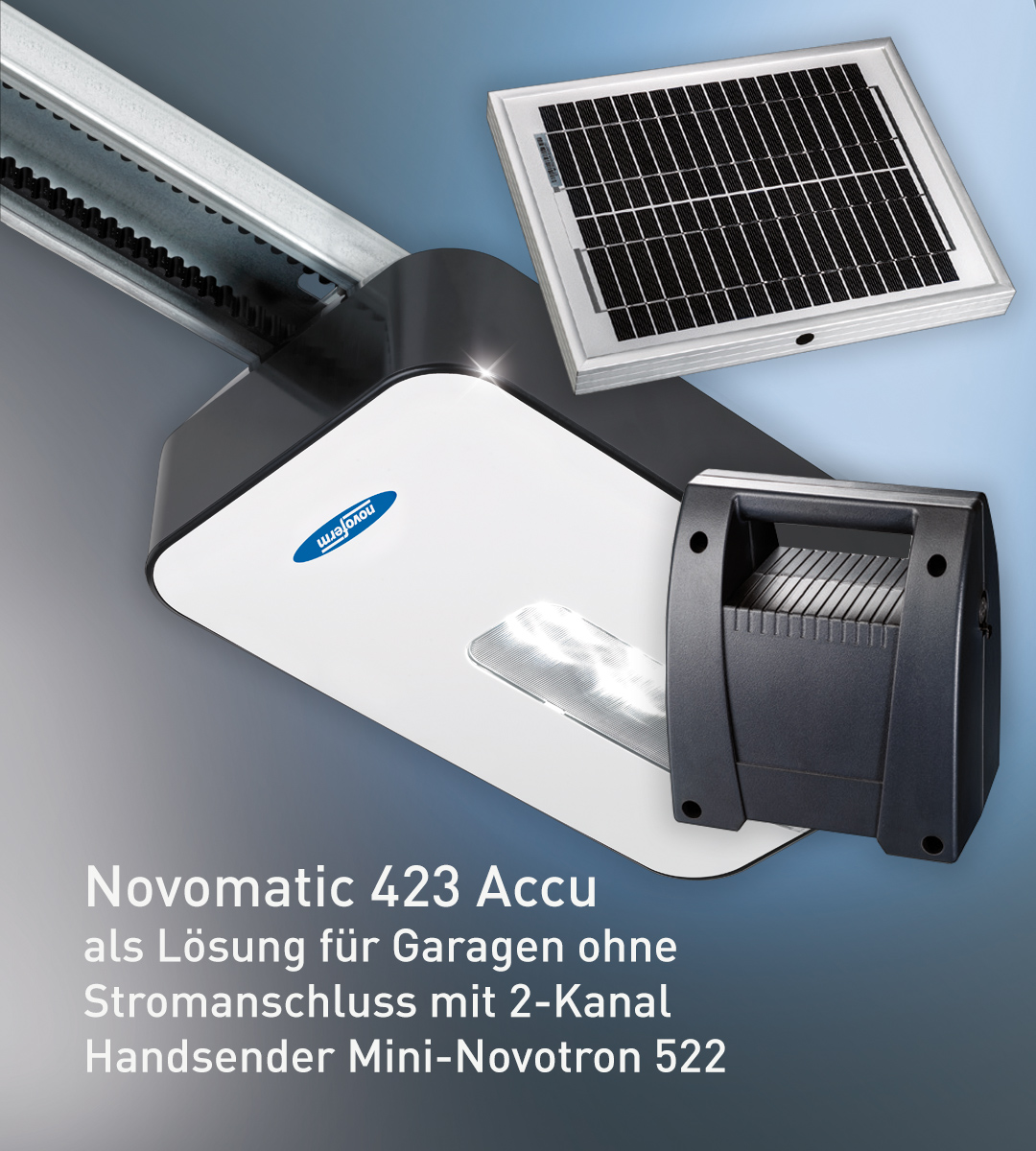

Novomatic 423 Accu
megoldás áramellátás nélküli garázsokhoz

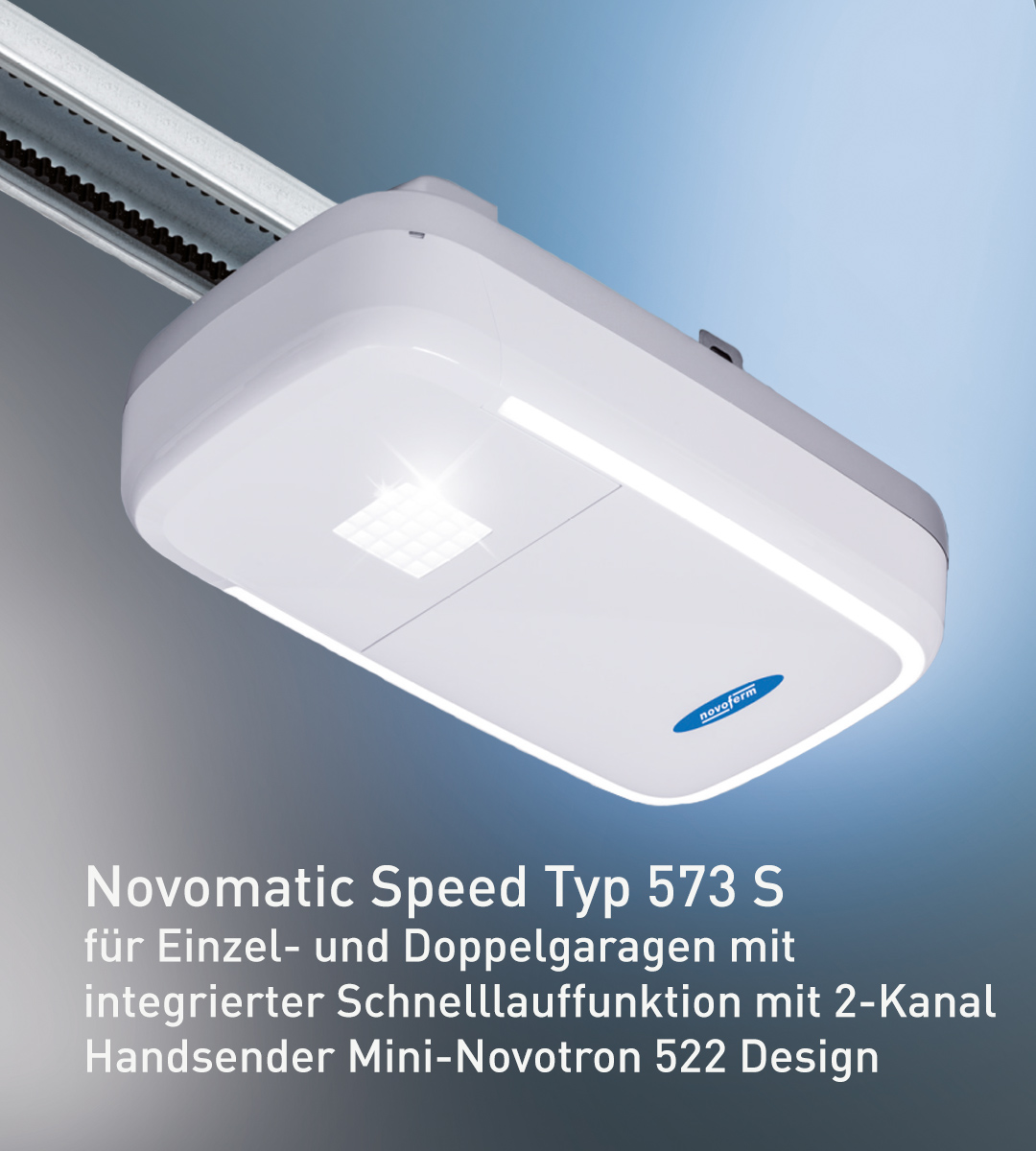

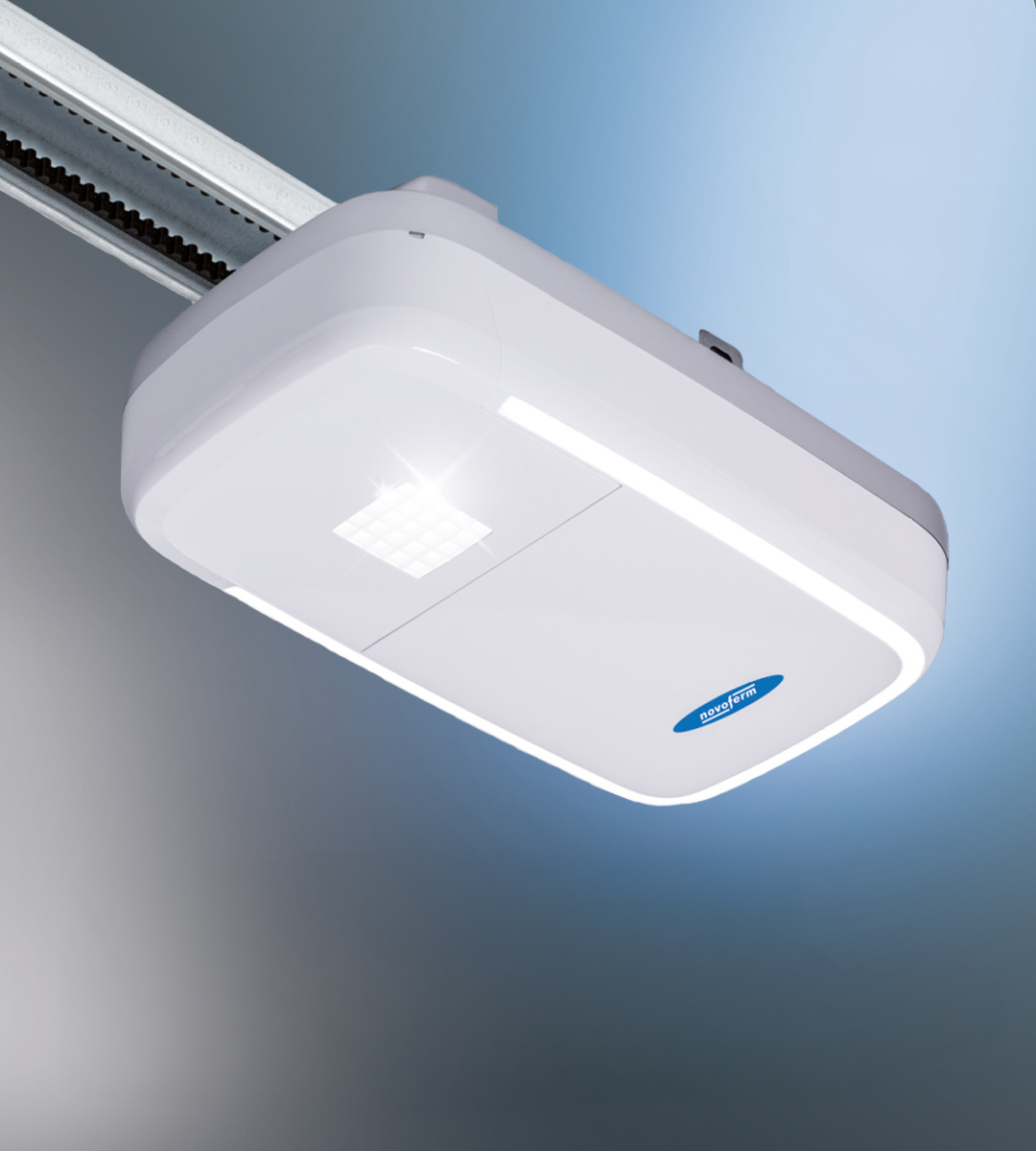

Novomatic Speed 573 S típus
egy- és kétállásos garázsokhoz, integrált gyorsfutó funkcióval

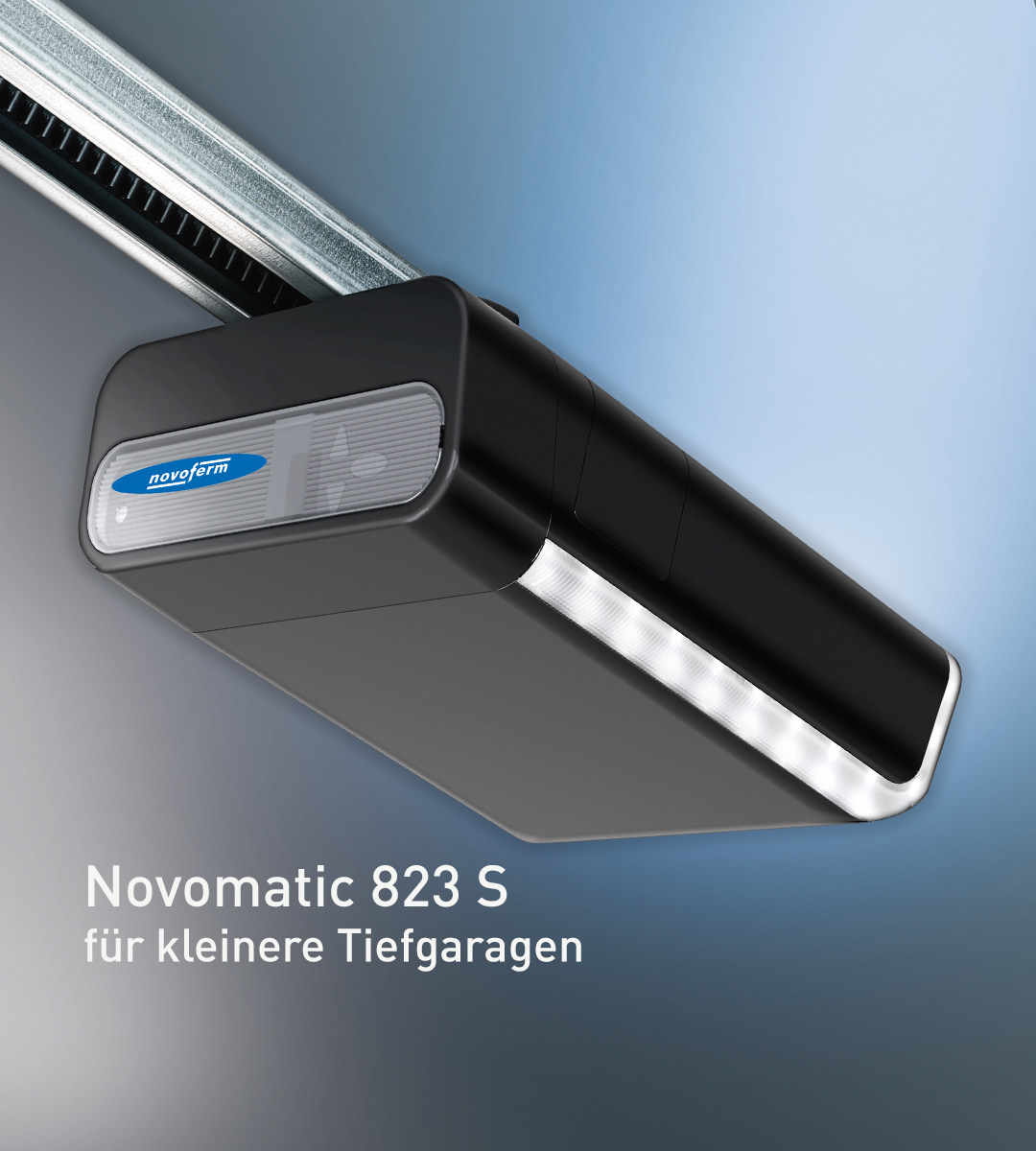

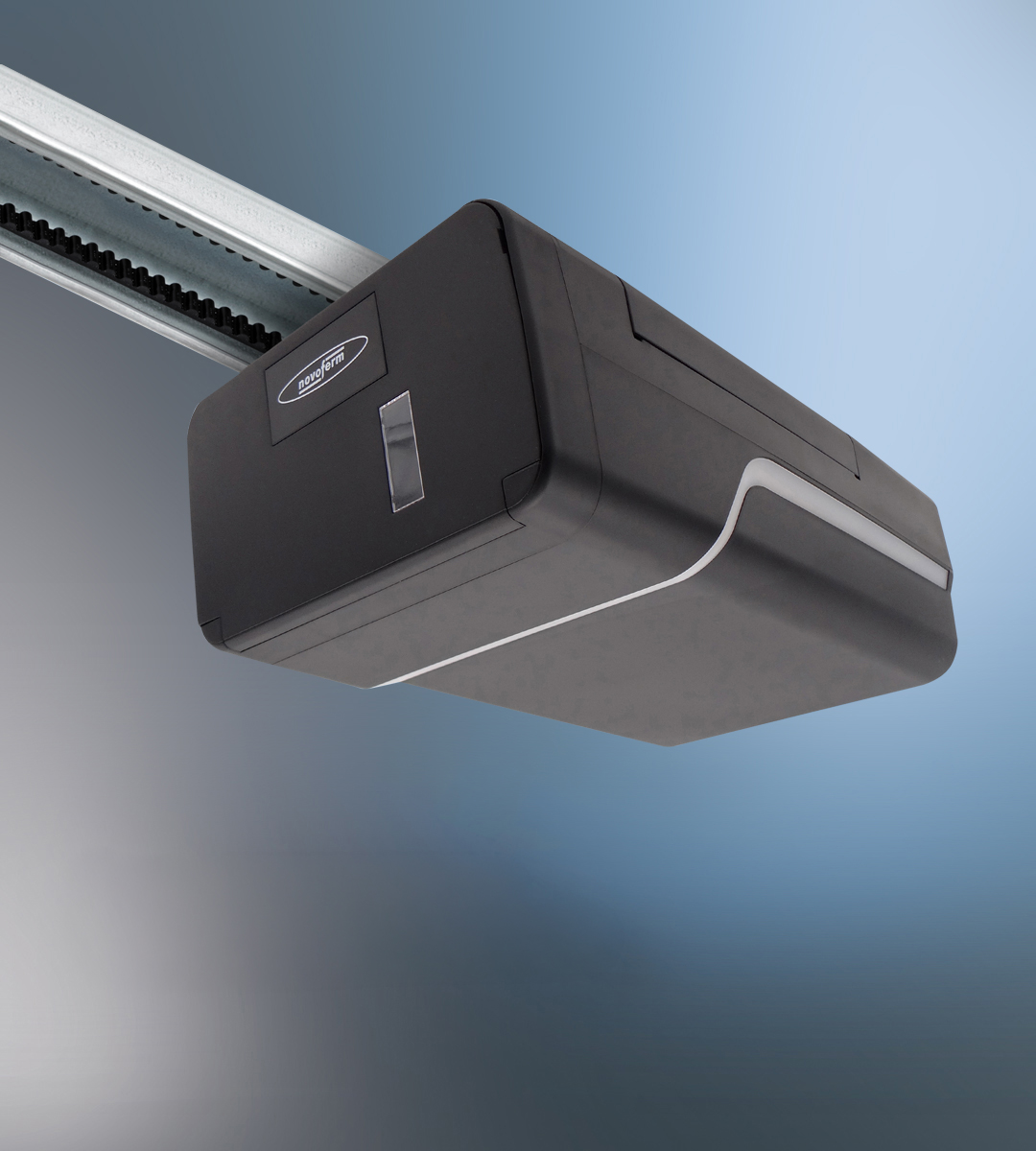

Novomatic 823 S
kisebb terem- vagy mélygarázsokhoz, integrált gyorsfutó funkcióval

NOVOMATIC - TÍPUSÖSSZEHASONLÍTÁS, FUNKCIÓK ÉS TARTOZÉKOK

Novomatic hajtástípusok összehasonlítása

Novomatic hajtástípus	Novomatic 443	Novomatic 423 Accu	Novomatic Speed 573 S	Novomatic 823 S
Húzó- és nyomóerő	600 N	400 N	800 N	1.000 N
Futási sebesség	18 cm/s	13 cm/s	24 cm/s	22/ 17 cm/s
Kapulap max. felülete	10 m²	8 m²	18 m²	17 m²
Max. ciklus/nap (nyitás/zárás)	10	4	10	30*
Fogyasztás Stand-by állapotban	0,5 W	3 mA	< 0,5 W	< 4 W
Beépített LED világítás	5 W	0,4 W	7 W	1,6 W
App vezérlés	Igen	Nem	Igen	Igen

* A mélygarázsokban gyakran működtetett kapukhoz, nehéz fakapukhoz vagy személybejáró ajtós kapukhoz.

INNOVATÍV, NAGY TELJESÍTMÉNYŰ ÉS ENERGIAHATÉKONY

INNOVATÍV ÉS INTELLIGENS

Kifinomult technológia modern külsőben. A Novomatic és Novomatic Speed garázskapu-hajtások a modern technológiát korszerű, legmagasabb szintű energiahatékonysággal, a megnyerő dizájnt modern LED-technológiával, gyorsabb sebességgel (Novomatic Speed) és további beállítási lehetőségekkel ötvözik. Szekcionált garázskapuval (fénysorompóval együtt) együtt használva az új hajtások okostelefonon vagy hangutasítással vezérelhetők.
Töltse le ingyenesen a következő app-ok egyikét: Amazon Alexa, Google Home, Homematic IP, mediola® vagy TYDOM.

MAGAS ENERGIAHATÉKONYSÁG

Garázskapu-hajtásaink modern, energiatakarékos LED világítással rendelkeznek, amelyek gondoskodnak a fényerőről, gazdaságosságról és energiahatékonyságról. Hajtásaink további előnye, hogy készenléti állapotban alacsony, mindössze 0,5 Watt az energiafelhasználásuk.

Hajtástípusok:
Novomatic 443, Novomatic 423 Accu, Novomatic Speed 573 S és Novomatic 823 S.

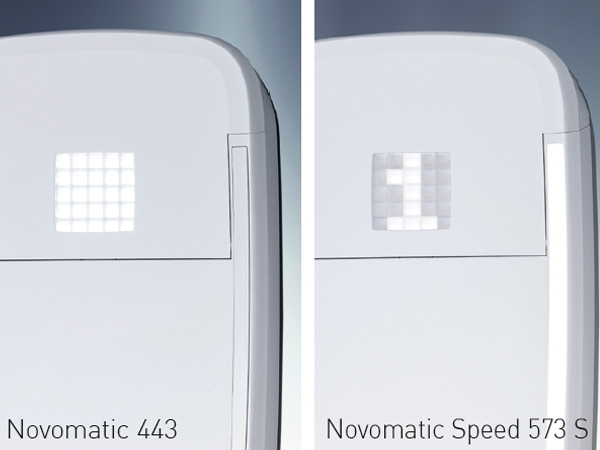

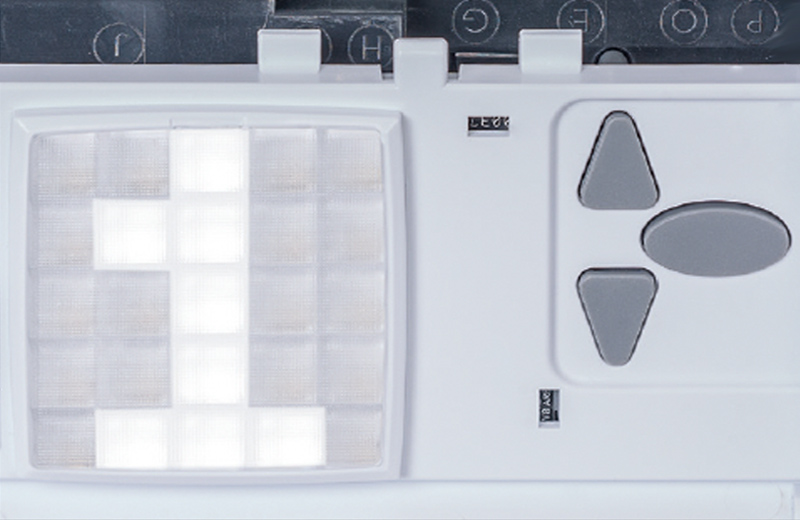

LED VILÁGÍTÁS ÉS CSATLAKOZÁSOK

A vezérlőházon található LED-es világításváltozatok fényes, energiatakarékos garázsvilágítást biztosítanak.

A vezetékes tartozékok, például a külső világítás vagy a jelzőlámpák csatlakozói könnyen hozzáférhetők.
A Bluetooth és a mini-USB külön nyílásai nemcsak további személyre szabott beállításokat tesznek lehetővé, hanem olyan intelligens kiegészítők csatlakoztatását is, mint a Homematic IP modul a Homematic IP alkalmazáshoz, a Delta Dore modul a TYDOM alkalmazáshoz vagy a WiFi modul az Amazon Alexa, a Google Home és a mediola^® számára.

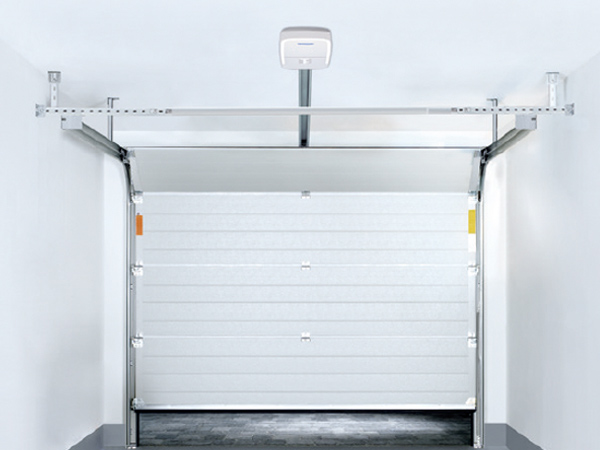

MENNYEZETI SZERELÉS

A Novomatic hajtások helytakarékosan a mennyezet alá szerelhetők, és professzionális megoldást nyújtanak nem csak a Novoferm garázskapuk mozgatásához, hanem kiválóan alkalmazhatók más kapugyártók termékeihez is.

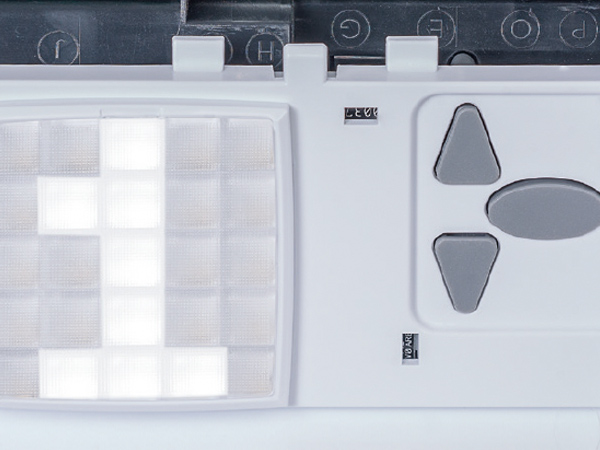

MENÜVEZÉRELT PROGRAMOZÁS

A programozás egyszerűen és kényelmesen elvégezhető három nyomógomb és a hajtás kijelzőjének segítségével.

A logikus menürendszernek köszönhetően egyetlen beállítás sem maradhat figyelmen kívül. Áramszünet esetén is minden beállított paraméter megmarad. Az átlátszó burkolatnak köszönhetően az üzemállapot mindig jól látható.

Az egyértelmű hibakód kijelzés gyors és biztonságos hibaanalízist tesz lehetővé.

MAGAS MINŐSÉG GARANCIÁVAL

Kapuinkat a legmagasabb minőségi követelmények betartása mellett, DIN ISO 9001 minőségirányítási rendszer szerint gyártjuk, és megfelelnek a DIN EN 13241 európai kapu termékszabvány előírásainak.

Minden Novoferm hajtást Novoferm garázskapuval együtt teszteltek. Ez a legmagasabb szintű működési biztonságot és tartósságot garantálja.
Garázskapu-hajtásaink mechanikájára, motorjára és motorvezérlésére 5 év garanciát vállalunk.

A BAS.T MINŐSÉGI PECSÉT

A Bundesverband Antriebs- und Steuerungstechnik Tore e. V. minőségi pecsétjét kizárólag olyan hajtások kaphatják meg, amelyek nemcsak minden jogi és normatív követelménynek megfelelnek, hanem a szokásos szabványokon túlmutató kiegészítő termékjellemzőket is kínálnak. A szigorú tanúsítási eljárás és a rendszeres ellenőrzések garantálják, hogy a Novoferm garázskapu-hajtásaival* szemben támasztott legmagasabb követelmények is teljesüljenek.

* Novoferm garázskapu-hajtások: NovoPort^® Speed, Novomatic 443, Novomatic 573 S és Novomatic 823 S esetében.

INTEGRÁLT GYORSNYITÁSI FUNKCIÓ

A Novomatic Speed 573 S a korszerű technológiát és 800 N húzóerőt kombinálja egy modern, csúcstechnológiás hajtásrendszerben. A kiforrott műszaki különlegességek, mint például az integrált gyorsindítás funkció a hagyományos hajtásokhoz képest akár 50 %-kal gyorsabb kapunyitást eredményeznek.

Hajtástípus:
Novomatic Speed 573 S

Szemléltető videó a Novomatic Speed 573 S hajtás gyorsindítási funkciójáról

A mellékelt videó a Novoferm Novomatic Speed 573 S típusú garázskapu-hajtás gyorsnyitási funkcióját mutatja be a hagyományos hajtásokkal szemben.

KAPUVEZÉRLÉS ALKALMAZÁSSAL VAGY HANGUTASÍTÁSSAL

Kapu vezérlése hangutasítással

Ebben a videóban bemutatjuk a kapu autóból hangutasítással történő vezérlését Amazon Alexa alkalmazás segítségével.

KAPU VEZÉRLÉSE APP-ON KERESZTÜL

A Novoferm garázskapu-hajtások (NovoPort^®Speed, Novomatic 443, Novomatic Speed 573 S) intelligens vezérléséhez használhatja a tipikus SmartHome rendszereket (Homematic IP, DeltaDore, Mediola^®, Google Home, Amazon Alexa).

További szemléltető videókat a Novoferm YouTube csatornáján talál:

https://www.youtube.com/NovofermVideos

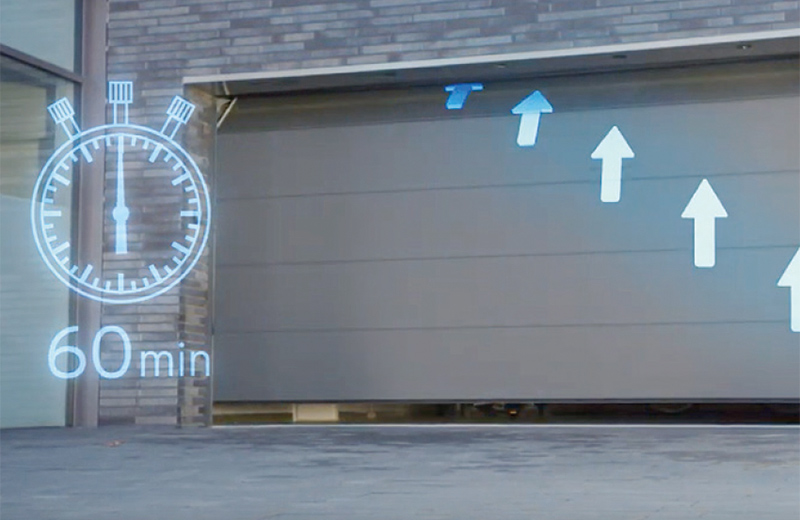

SZELLŐZTETŐ KAPUÁLLÁS

A garázs szellőztetése

A garázs szellőztetéséhez a kapu a talajtól kb. 10 cm-es magasságban nyitható fel. A kapu bármely állapotából egy impulzus hatására (adhatja ezt egy megfelelő nyomógomb a távirányítón vagy pl. Homematic IP app), szellőztető kapuállásba kerül. 60 perc elteltével a kapu automatikusan becsukódik, vagy ha előbb kap más jelzést, annak megfelelően más üzemállapotba kerül.

A szellőztető pozíció beállítása

Ebben a videóban bemutatjuk a garázs optimális szellőztetéséhez szükséges szellőztető pozíció beállítását.

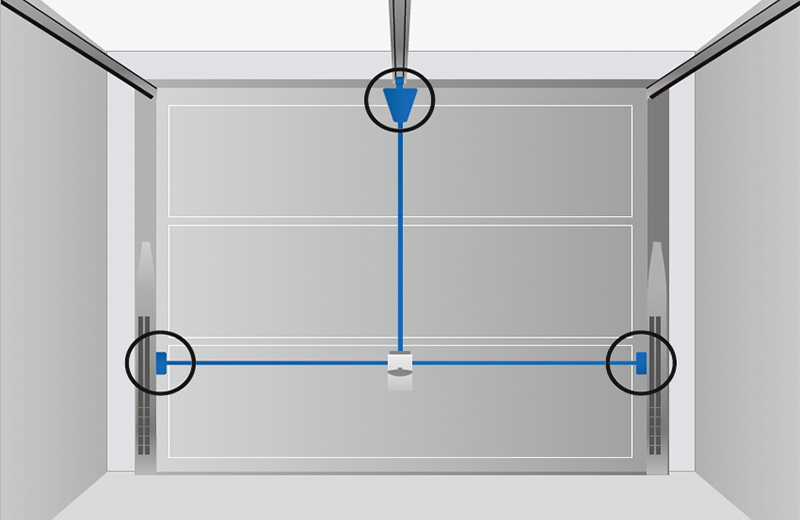

Trezor-elven alapuló 3-pontos zárszerkezet

A Novomatic 443 hajtással és 3-pontos reteszeléssel rendelkező Novoferm billenő garázskapu által biztosított védelem a trezor-elven alapszik. Erről gondoskodik az automata reteszelés a kapu felső élénél a hajtás blokkolásával, valamint a biztonságos reteszelés tömör csapokkal két oldalon a tokszerkezetbe.

Az oldalkeretekbe záródó, a padlózattól független masszív csapos vízszintes reteszelés szabotázs ellen védett, kívülről szerszámmal sem lehet felnyitni. Nincs ennél biztonságosabb módja a billenőkapuk zárásának.

Hajtástípus:
Novomatic 443

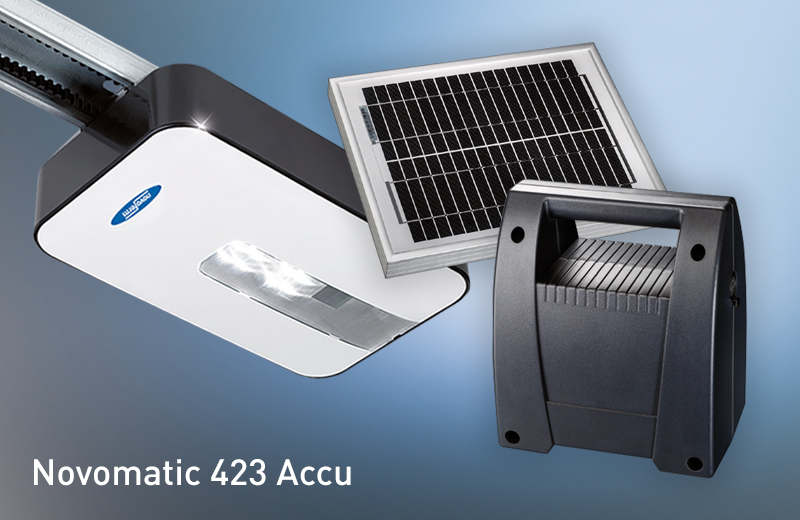

Megoldás áramellátás nélküli garázsokhoz

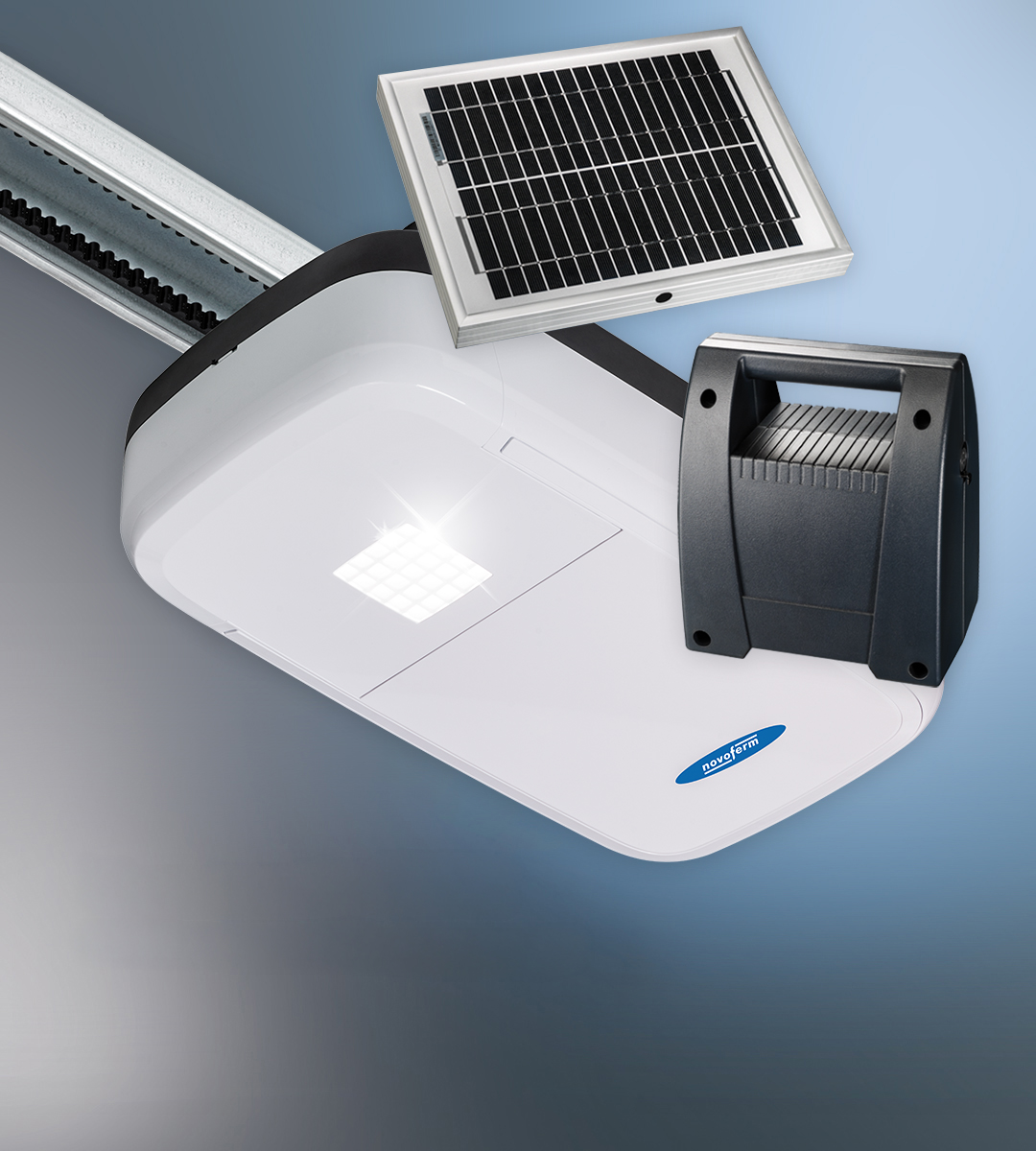

A Novomatic 423 Accu innovatív megjelenésű kapuhajtásunk rugalmas megoldást adhat olyan garázsoknál, ahol elektromos áram nem áll rendelkezésre. Ideálisan alkalmazható garázskapu csere után pótlólagos automatizáláshoz. Energiaforrásként egy akkumulátor csomag szolgál, ami egy szolár modullal bővíthető. Egy töltésvezérlőn keresztül a villamos hálózathoz is csatlakoztatható, anélkül hogy ez az akkumulátort károsítaná. Áramkimaradás esetén a kapuhajtás a szokásos módon nyit és zár mindaddig, amíg az akkumulátor töltött állapotban van.

Hajtástípus:
Novomatic 423 Accu

VEZÉRLŐK ÉS TARTOZÉKOK

KÉNYELEM EGY GOMBNYOMÁSSAL

A rugalmas kapu- és világításvezérlés, a menüvezérelt programozási és szervízfunkciók, valamint a kiegészítők széles választéka, például nyomógombok és kézi távirányítók, egyszerű és felhasználóbarát kezelhetőséget biztosítanak kapurendszereinkhez.

Továbbá a bevált 3 gombos programozási móddal a működtető funkciók gyorsan és egyszerűen beállíthatók.

NYITÓERŐ HATÁROLÓ ÉS LEKAPCSOLÓ AUTOMATIKA

A kapu nyitóerejét a hajtásrendszer minden kapumozgatáskor felügyeli. A mechanika meghibásodását a működtethető rendszer azonnal érzékeli. A különösen érzékeny, 2 processzoros biztonsági technológiás lekapcsoló automatika akadály vagy hiba esetén azonnal leállítja a kaput. Ezt teszi teljessé a manipuláció ellen védett, ugrókódos távirányító, ami állandóan változó kódokkal dolgozik. A távirányító adatátvitele AES 128-bites titkosítással a legmagasabb biztonságot nyújtja.

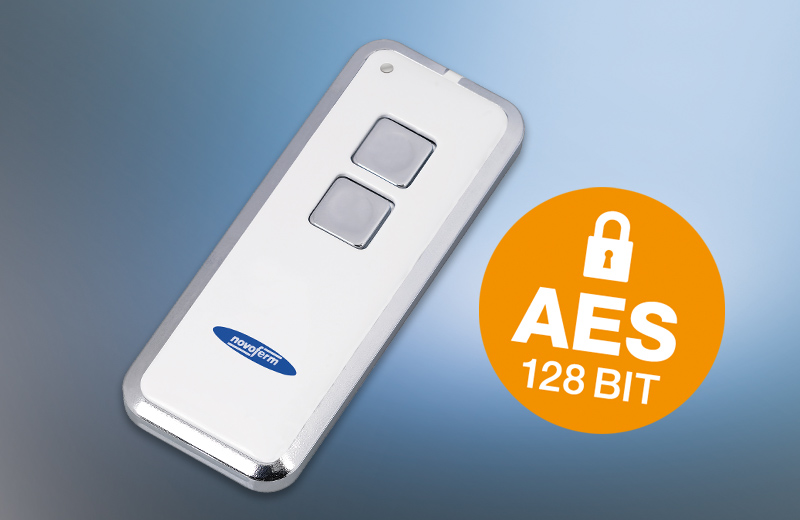

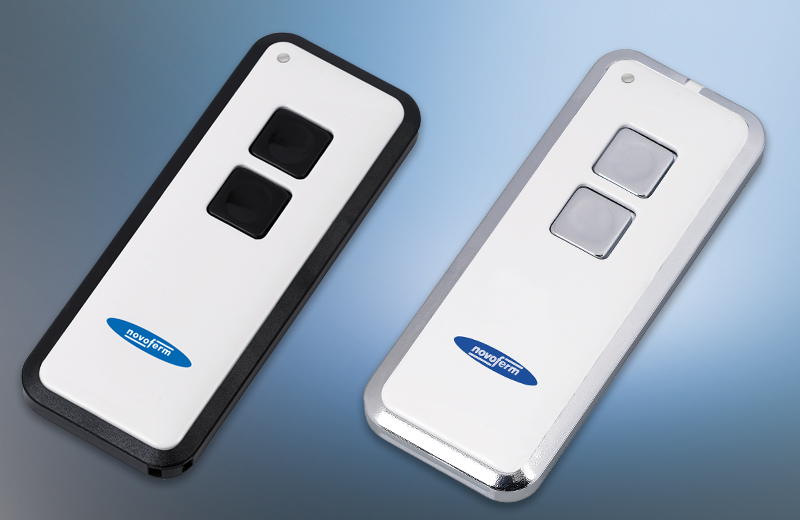

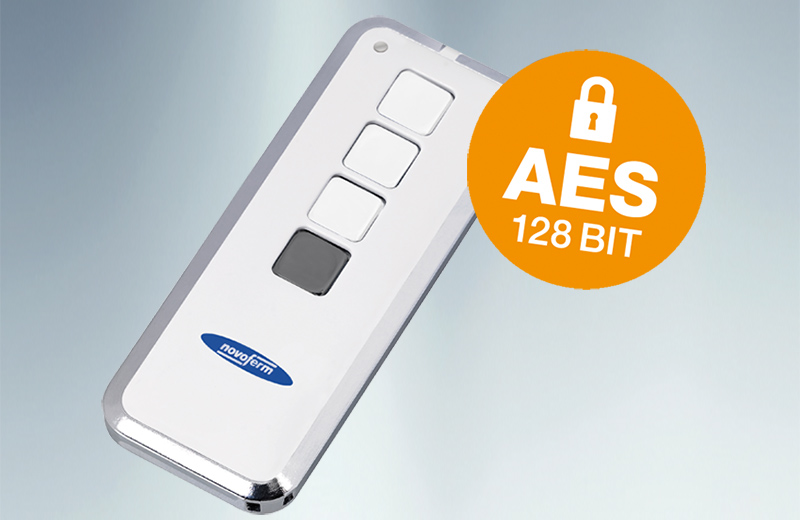

MANIPULÁCIÓ ELLEN VÉDETT TÁVIRÁNYÍTÓ ALAPFELSZERELTSÉGBEN

Alapkivitelben a vezérlést egy 3 csatornás Mini-Novotron 523 Protect típusú, 128 bites titkosítású távirányítóval szállítjuk.

Szemléltető videó a működtető kezelőelemekről

Ebben a videóban számos további működtető elem (kézi távirányító, nyomógombos és rádiófrekvenciás kódos gomb, stb.) alkalmazását mutatjuk be, melyekkel kényelmesen vezérelheti garázskapuját.

Előnyök pontokba szedve:

A vezérlőházon található LED-es világításváltozatok fényes, energiatakarékos garázsvilágítást biztosítanak.
Integrált gyorsindítás Novomatic 573 S (akár 50 % -kal gyorsabb kapunyitás)
Alacsony energiafelvétel Stand-by üzemmódban (0,5 Watt)
Programozható automatikus zárás a beállított idő letelte után (fotocella szükséges)
Egyszerű kezelés és felhasználóbarát menü
Áramellátás nélküli garázsokhoz is

Intelligens vezérlés okostelefonnal, táblagéppel, hanggal, gombokkal vagy manipulációbiztos távirányítóval
Könnyű integráció a meglévő SmartHome rendszerekbe
Szellőztető kapuállás a garázs szellőztetéséhez
A Novoferm Bluetooth modul lehetővé teszi a szakkereskedők számára a fényerő, a szellőzési pozíció és a szellőzési idő beállítását.

A hajtások és tartozékaik programozása

MILYEN FUNKCIÓKAT TANÍTHATOK BE A HAJTÁSNAK? HOGYAN TANÍTHATOM BE A TÁVIRÁNYÍTÓKAT?

A Novoferm hajtások, távirányítók és nyomógombok programozása egyszerűen és kényelmesen elvégezhető három nyomógomb és a kapuhajtás kijelzőjének segítségével. A logikus menürendszernek köszönhetően egyetlen beállítás sem maradhat figyelmen kívül. Az összes paraméter áramkimaradás esetén is megmarad.

SZEMLÉLTETŐ VIDEÓK

MENÜVEZÉRELT PROGRAMOZÁS

Menüvezérelt programozás

A programozás egyszerűen és kényelmesen elvégezhető három nyomógomb és a hajtás kijelzőjének segítségével. A logikus menürendszernek köszönhetően egyetlen beállítás sem maradhat figyelmen kívül. Áramszünet esetén is minden beállított paraméter megmarad. Az átlátszó burkolatnak köszönhetően az üzemállapot mindig jól látható. Az egyértelmű hibakód kijelzés gyors és biztonságos hibaanalízist tesz lehetővé.

Novoferm hajtástípusok:
NovoPort® Speed, Novomatic 443, Novomatic 423 Accu, Novomatic Speed 573 S és Novomatic 823 S

Alapbeállítások

Ez a videó a Novomatic garázskapu-hajtások programozásának alapbeállításait mutatja be.

A kaputípus beállítása

Az itt látható videóban azt mutatjuk be, hogyan lehet a Novomatic garázskapu-hajtásokat a különböző kaputípusokhoz (szekcionált kapuk, billenőkapuk) beállítani.

Tanulófázis a végállás megváltoztatása nélkül

Ez a videó azt bemutatja be, hogyan lehet új tanulómódot elindítani a Novomatic hajtásokon a beállított végállások megváltoztatása nélkül.

Ciklusszám leolvasása

Ez a videó bemutatja, hogyan lehet a Novomatic hajtásoknál leolvasni a ciklusok számát (kapu nyitás/zárás) és a szoftver verzióját.

Gyári alaphelyzet visszaállítása

Ez a videó bemutatja, hogyan végezheti el a gyári visszaállítást a Novomatic hajtásokon.

Beállított parancsok és rádiójelek törlése

Ez a videó bemutatja, hogyan törölheti a Novomatic garázskapu-hajtásokból az összes korábban betanított parancsot és rádiójelet, és hogyan állíthatja vissza a gyári beállításokat.

MINI-NOVOTRON 522 távirányító felprogramozása

A mellékelt videó azt mutatja be, hogyan kell felprogramozni a Mini-Novotron 522 (2 csatornás, KeeLoq ugrókódos) távirányítót a Novoferm garázskapuk nyitására és zárására és/vagy a világítás vezérlésére szolgáló hajtásokat.

Signal 218 számkódos rádióhullámú kapcsoló felprogramozása

Ez a videó bemutatja, hogyan lehet beprogramozni a Novoferm Signal 218 számkódos kapcsolót egy 4-jegyű biztonsági kód megadásával, hogy a Novoferm hajtásokkal vezérelni tudja a garázskapuk nyitását és zárását.

A kapcsolóba 10 kód programozható.

Signal 111 beltéri rádióhullámú kapcsoló felprogramozása

Ez a videó bemutatja, hogyan lehet beprogramozni a Novoferm Signal 111 (2 csatornás) beltéri kapcsolót, hogy a Novoferm hajtásokkal vezérelni tudja a garázskapuk nyitását és zárását és a világítást.

Novomatic 443 hajtás - Signal 218 kódos kapcsoló betanítása - YouTube

Műszaki adatok

Novomatic hajtások - műszaki adatok

Hajtástípus	NOVOMATIC 443	NOVOMATIC 423 ACCU	NOVOMATIC Speed 573	NOVOMATIC 823 S
Húzó- és nyomóerő	600 N	400 N	800 N	1000 N
Hálózati csatlakozás	230 V/ 50 Hz	-	230 V/ 50 Hz
Hálózati csatlakozókábel	C7-es, 2 pólusú, 1 m hosszú EU csatlakozókábel	akkumulátor csatlakozókábel, 2 m hosszú	C7-es, 2 pólusú, 1 m hosszú EU csatlakozókábel	C5-ös, 3 pólusú, 1 m hosszú EU csatlakozókábel
Üzemidő	3 ciklus/óra, max.10 ciklus/nap	-	3 ciklus/óra, max.10 ciklus/nap	5 ciklus/óra, max.70 ciklus/nap
Áramerősség	0,7 A		1,25 A	2,0 A
Hőmérséklet-tartomány	-20 °C és +40 °C között	-15 °C és +40 °C között	-20 °C és +40 °C között	-20 °C és +40 °C között
Motor üzemi feszültség	24 V	12 V	24 V	24 V
Hajtómű	zárt, önfékező csigahajtás
Teljesítményfelvétel működés közben	160 W		240 W	410 W
Teljesítményfelvétel stand-by állapotban	< 0,5 W	4 mW	< 0,5 W	< 4 W
Védelmi osztály	csak száraz helyiségekben (IP 22)			csak száraz helyiségekben (IP 20)
Futási sebesség	18 cm/s (lágy indítás, lágy leállítás = 7 cm/s)		nyitás: 22 cm/s (lágy indítás, lágy leállítás = 7 cm/s) zárás: 17 cm/s (lágy indítás, lágy leállítás = 7 cm/s) rámpa funkcióval
Vezérlés	mikroprocesszoros vezérlés a motorfejben
Programozás	menüválasztásos, 7 kijelzővel
Működési sorrend	1. impulzus = motor indítás 2. impulzus = motor leállítás 3. impulzus = irányváltás
Távirányítás	433 MHz, KeeLoq ugrókódos			vevő: 433 MHz, KeeLoq ugrókódos (30 jelig) vagy multibit (1000 jelig)
Belső nyomógomb	kiegészítő felszerelésként rendelhető
Gyorskioldó belülről	szériatartozék, belülről kapcsolható tartós kioldó funkció
Vészkioldás kívülről	kiegészítő felszerelésként rendelhető
Garázs belső világítás	LED, 5 W, 60 - 240 s között beállítható figyelmeztető jelzéssel vagy anélkül	LED 0,4 W, 30, 60 vagy 90 másodpercre állítható	LED, 7 W, 60 - 240 s között beállítható figyelmeztető jelzéssel vagy anélkül	Power-LED, 1,6 W, 60 - 240 s között beállítható figyelmeztető jelzéssel vagy anélkül “Eltako” kapcsoló lépcsőházvilágításhoz
Garázs külső világítás	külső világítás max. 500 W-ig vagy fényjelzés közvetlenül csatlakoztatható	-	külső világítás max. 500 W-ig vagy fényjelzés közvetlenül csatlakoztatható
Szellőztető állás	programozható	-	programozható	programozható
Lekapcsoló automatika	mindkét irányba külön beállítható (10 fokozatban állítható)
Biztonsági berendezés	automatikus erőszabályozás 2 processzoros biztonsági technológiával záródáskor visszanyílik, zárás előtt részben visszanyílik (Soft-Start), nyitáskor leáll
Végállás lekapcsoló	mikroprocesszor-vezérelt megtett út/pozíció ellenőrzés
Működési idő felügyelet	a motor 90 s futási idő után automatikusan leáll
Blokkolásvédelem	a lekapcsoló automatika mellett felismeri a motor leállását
Feltolás elleni védelem	a motor blokkolásával és a kapu felső görgőinek mechanikus blokkolásával (szekcionált kapuk esetén)
Vezetősín	horganyzott acélprofil fogasszíjjal és golyóscsapágyas görgőkkel
CE-jelölés	igen	igen	igen
App-csatlakoztathatóság	igen	nem	igen
90°-os beépíthetőség	igen	igen	igen

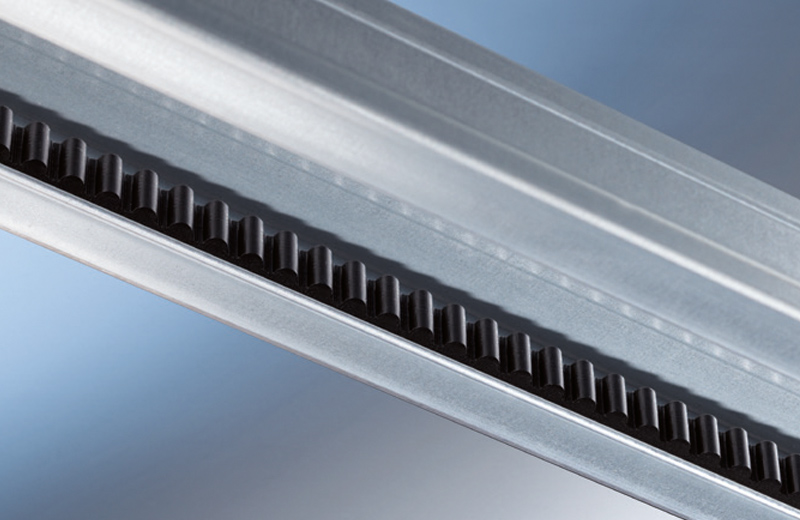

Vezetősín

A vezetősín nagyfokú behajlás és csavarodás elleni stabilitással rendelkezik. A terelőgörgők golyóscsapágyazottak, melyek rendkívül csendes futást eredményeznek. A vezetősínbe gyárilag gondozásmentes fogasszíj van szerelve.

Hajtástípusok:
Novomatic 443, Novomatic 423 Accu, Novomatic Speed 573 S és Novomatic 823 S

kiegészítők, tartozékok csatlakoztatása

A hajtásrendszer a modern, hosszú élettartamú és energiatakarékos LED világításon kívül könnyen hozzáférhető csatlakozókkal rendelkezik vezetékes tartozékok, például külső világítás vagy jelzőlámpák számára, amelyek távirányítóval vagy nyomógombokkal vezérelhetők. Ezen kívül a megfelelő csatlakozó modullal applikáción keresztül is vezérelhető.

Hajtástípusok:
Novomatic 443, Novomatic 423 Accu, Novomatic Speed 573 S és Novomatic 823 S

Beépítés

Hogyan kell a Novomatic hajtást beszerelni?

Az alábbi videó lépésről lépésre bemutatja, hogyan kell egy Novomatic hajtást Novoferm szekcionált kapuval kombinálva felszerelni. A videók csak a beépítési, üzemeltetési és karbantartási útmutató kiegészítésére szolgálnak. Nem helyettesítik a szakképzett szakemberek által végzett szakszerű beépítést.

ISO 45 hátsó torziós rugós szekcionált garázskapu beépítése Novomatic hajtással

Ebben a videóban lépésről-lépésre bemutatjuk egy hátul elhelyezett torziós rugótengellyel rendelkező Novoferm ISO45 szekcionált garázskapu és egy Novomatic Speed 573 S hajtás beépítését.

Termékeinkről további videókat a Novoferm YouTube-csatornán talál:

https://www.youtube.com/NovofermVideos
