SÍNVEZETÉSEK

Kényelmes szerelhetőség egységmodulokból magas minőségben

A Novoferm sínrendszerek egységmodulokból állnak, melyeket amennyire lehet, már előre összeállítunk. Az általunk használt sínrendszerek egyaránt beépíthetők Thermo, Novolux és Novolux XL kapukba.

A sínrendszerek fejlesztésénél a minősített biztonság és a tartós használhatóság áll a középpontban.

Sínrendszer típusok

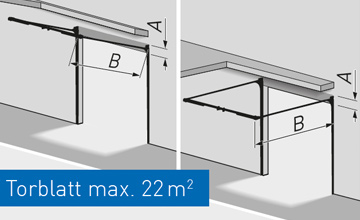

T 240
alacsony sínvezetés
hátsó rugórtengely
A = 240 mm
B = szabad átjárómagasság + 1.000 mm
Szélesség: max. 7.000 mm

T 340
alacsony sínvezetés
A = 350 mm
B = szabad átjáró magasság + 750 mm
Szélesség: max. 6.500 mm

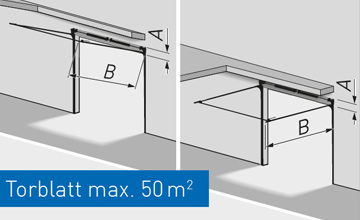

T 450
normál sínvezetés
standard kivitel
A = 430-510 mm
B = húzókötél:
       szabad átjáró magasság + 650 mm
B = kézilánc:
       szabad átjáró magasság + 850 mm
B = elektromos hajtás:
       szabad átjáró magasság + 850 mm

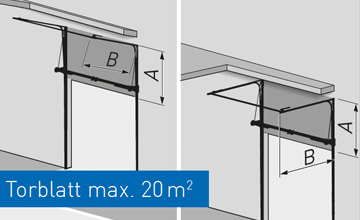

T 400 HF
magasított sínvezetés
alsó rugótengely + acél tartóprofil
A= emelés + 200 mm
B =
húzókötél:
szabad átjáró magasság - emelés + 650 mm
kézilánc:
szabad átjáró magasság - emelés + 850 mm
elektromos hajtás:
szabad átjáró magasság - emelés + 850 mm

Szélesség: max. 4.500 mm
Emelés: min. 1.450 mm

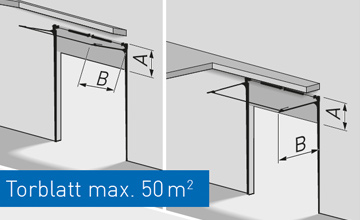

T 400
magasított sínvezetés
A= emelés + 400 mm
B =
húzókötél:
szabad átjáró magasság - emelés + 650 mm
kézilánc:
szabad átjáró magasság - emelés + 850 mm
elektromos hajtás:
szabad átjáró magasság - emelés + 850 mm

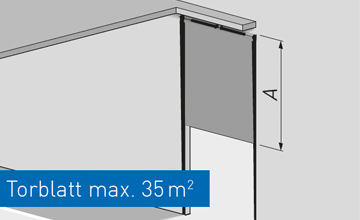

T 500
függőleges sínvezetés
A = szabad átjáró magasság + 560 mm

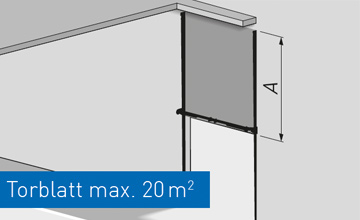

T 500 HF
függőleges sínvezetés
alsó rugótengely + acél tartóprofil
A = szabad átjáró magasság + 400 mm
Szélesség: max. 4.500 mm

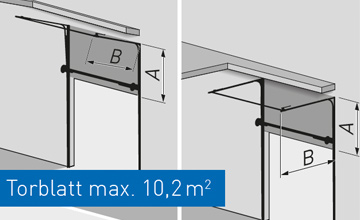

T 400 DS
magasított sínvezetés
alsó rugótengellyel
A= emelés + 200 mm
B =
húzókötél:
szabad átjáró magasság - emelés + 650 mm
kézilánc:
szabad átjáró magasság - emelés + 850 mm
elektromos hajtás:
szabad átjáró magasság - emelés + 850 mm

Szélesség: max. 3.200 mm
Emelés: min. 1.700 mm

T 400 DDE (9 db-tól kapható)
magasított sínvezetés
alsó rugótengely + acél tartóprofil
A= emelés + 200 mm
B =
húzókötél:
szabad átjáró magasság - emelés + 650 mm
kézilánc:
szabad átjáró magasság - emelés + 850 mm
elektromos hajtás:
szabad átjáró magasság - emelés + 850 mm

Szélesség: max. 3.200 mm
Emelés: min. 1.700 mm

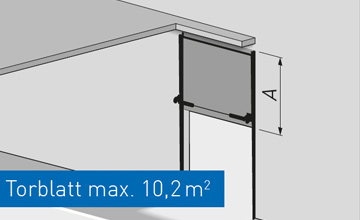

T 500 DS
függőleges sínvezetés
alsó rugótengely
A = szabad átjárómagasság + 400 mm
Szélesség: max. 3.200 mm

T 500 DDE (9 db-tól kapható)
függőleges sínvezetés
alsó rugótengely + acél tartóprofil
A= emelés + 400 mm
Szélesség: max. 3.200 mm

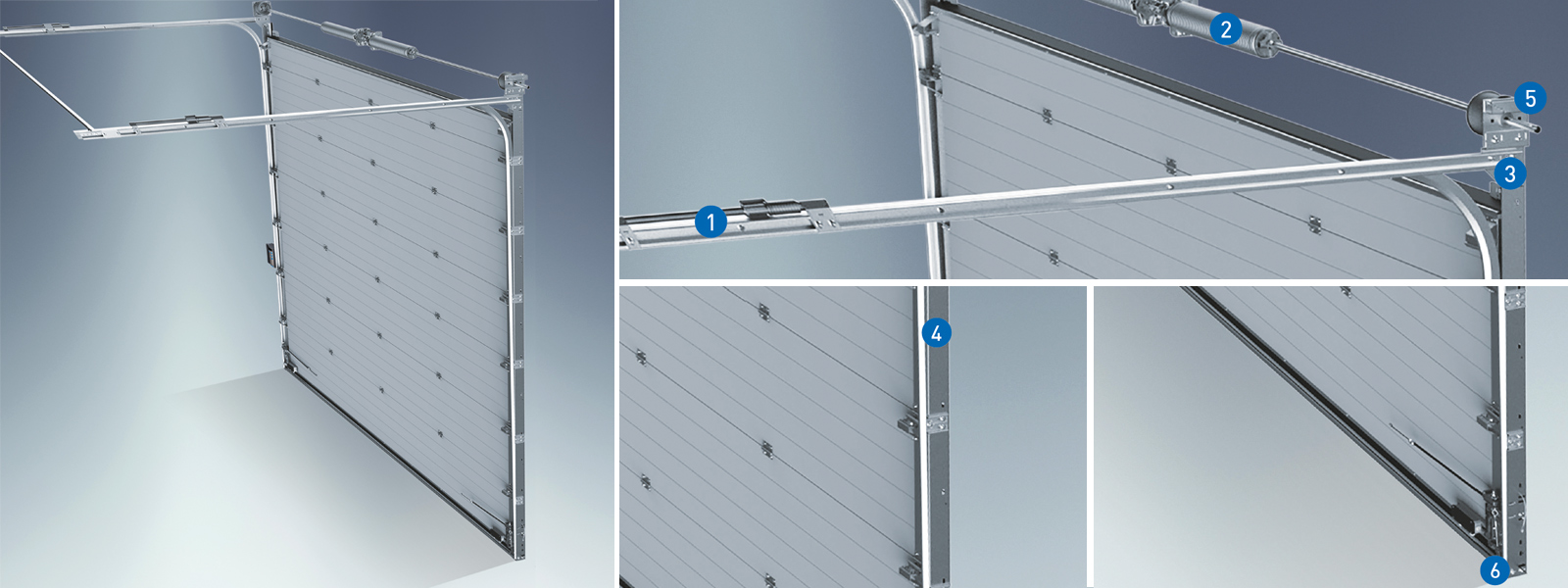

A sínrendszerek részei

Részegységek

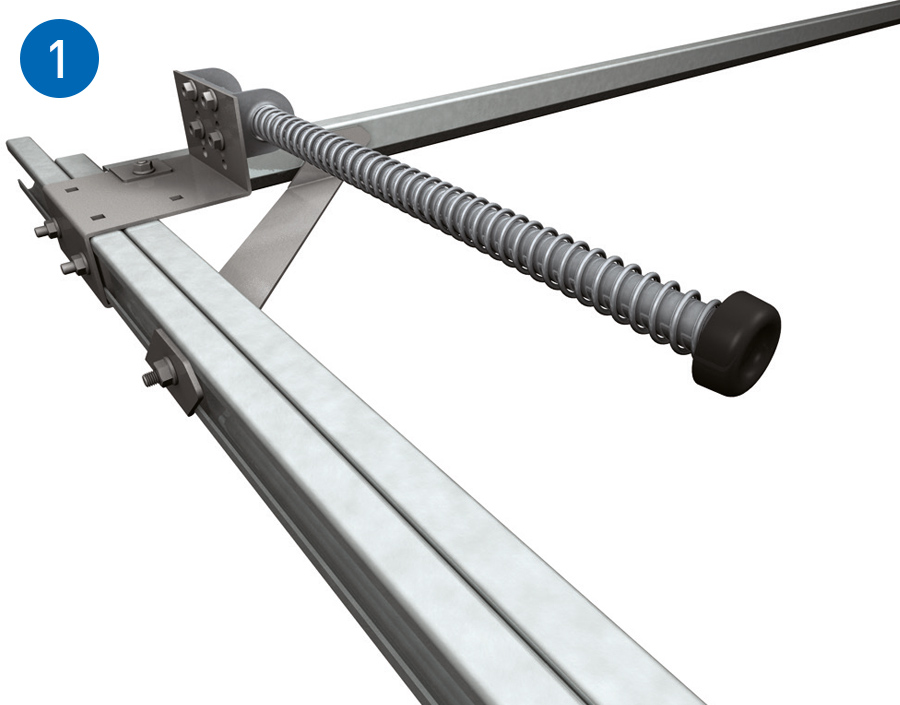

Rugós ütköző
A nagy terhelhetőségű rugós ütköző lehetővé teszi, hogy a kapu vízszintes helyzetben a záráshoz szükséges indítóerőt megkapja. A rugós ütköző hossza a kapu kialakításától függ.

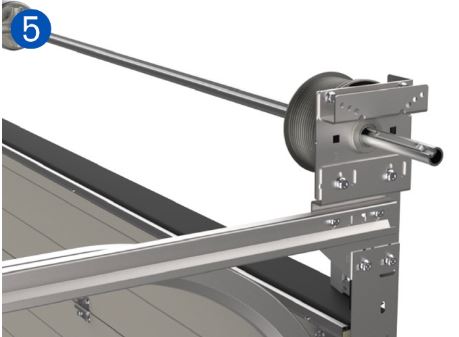

M8 csavarkötések
A lemez- és sínprofilok standard összeköttetései M8-as csavarokkal történnek. Az előre gondosan összeszerelt komponenseknek köszönhetően a kapu összeállítása rendkívül gyors és egyszerű.

Torziós rugók
Alapkivitelben a torziós rugók 30 000 terhelési ciklusra vannak méretezve. Olyan területeken, ahol a kapukat gyakran használják, opcionálisan 60 000 terhelési ciklusra méretezett torziós rugók is alkalmazhatók.

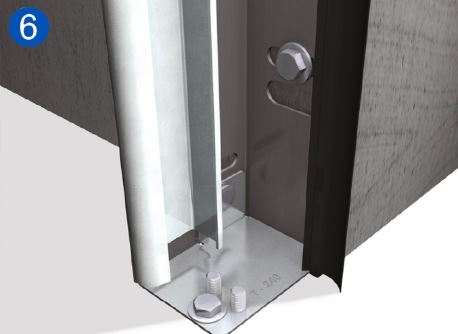

Padlóvasalat
A padlóvasalat gondoskodik a sínek és a padló megfelelő összekötéséről. A vasalat a távtartó profillal együtt biztosítja a vezetősínek közötti kellő távolságot.

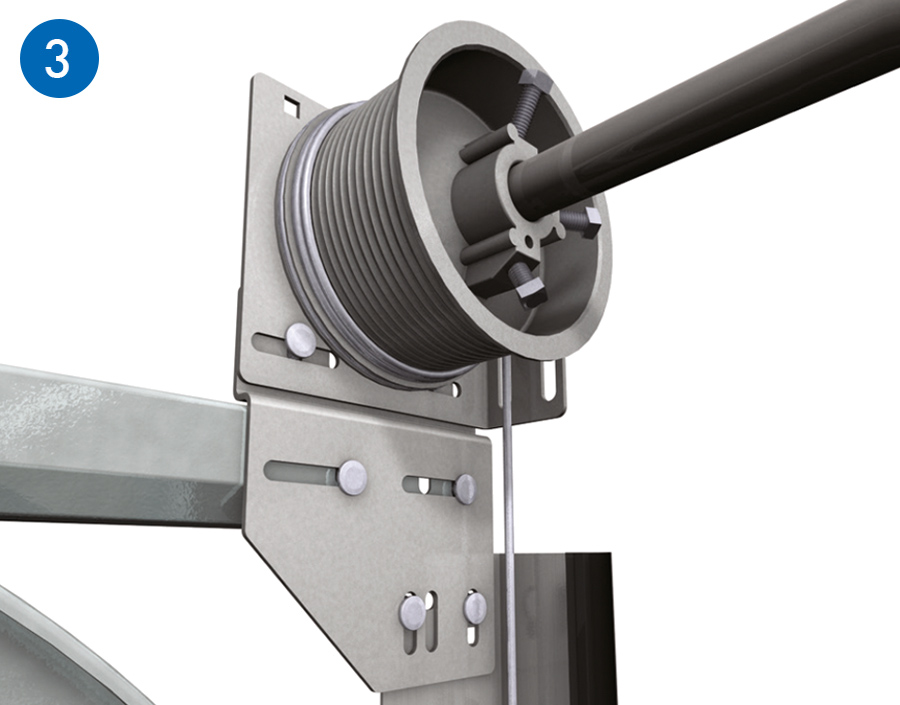

Kapukötél
A sínrendszer és a vasalatok modulokból álló összeállíthatóságának köszönhetően a kapukötél a függőleges sínekben mindig a pontos helyére kerül, ezzel garantálva a legmagasabb fokú biztonságot és megbízhatóságot.

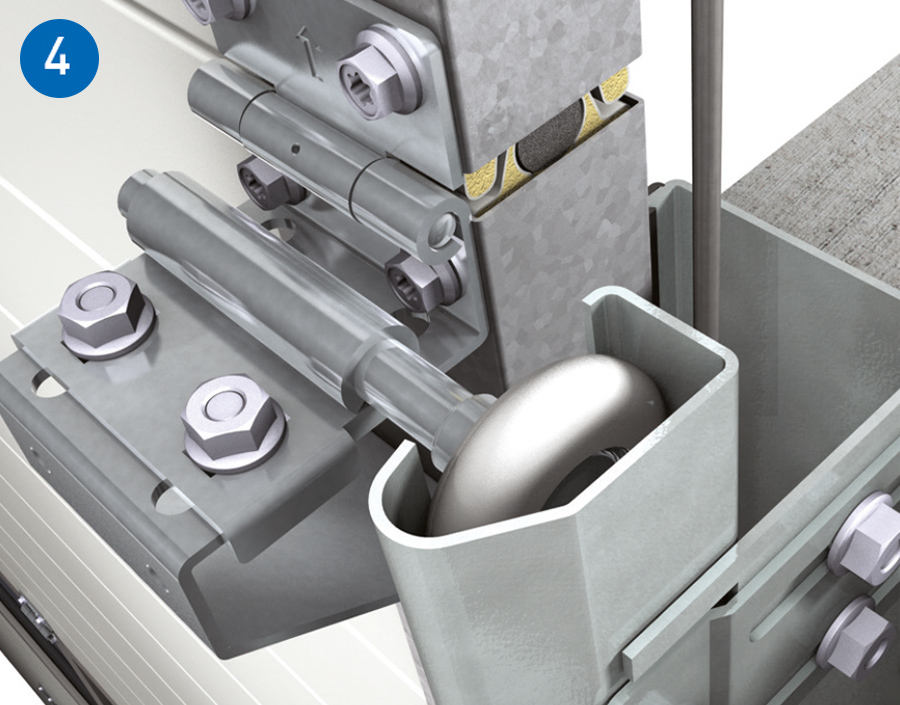

Biztonsági vezetősín
A biztonsági vezetősín segít abban, hogy a görgők ne tudjanak félrecsúszni. További biztonsági elem, hogy a kapukötél a vezetősínnel el van takarva.







Felkeltettük az érdeklődését?

Keressen bennünket a KAPCSOLAT-fülön található elérhetőségeinken.
