Thermo hőszigetelt szekcionált ipari kapuk

40 mm, 60 mm vagy 80 mm panelvastagsággal

A Thermo szekcionált kapucsalád az ipari szekcionált kapuk legsokoldalúbb tagja. Ezeknek a kapuknak különösen kedvezőek a hőszigetelési és hangszigetelési értékei és hatékonyan választják szét a különböző hőmérsékleti zónákat. A Thermo szekcionált kapuk kivitelüktől függően 40, 60 vagy 80 mm vastagságú szendvicspanelből készülnek.

Thermo kaputípusok áttekintése

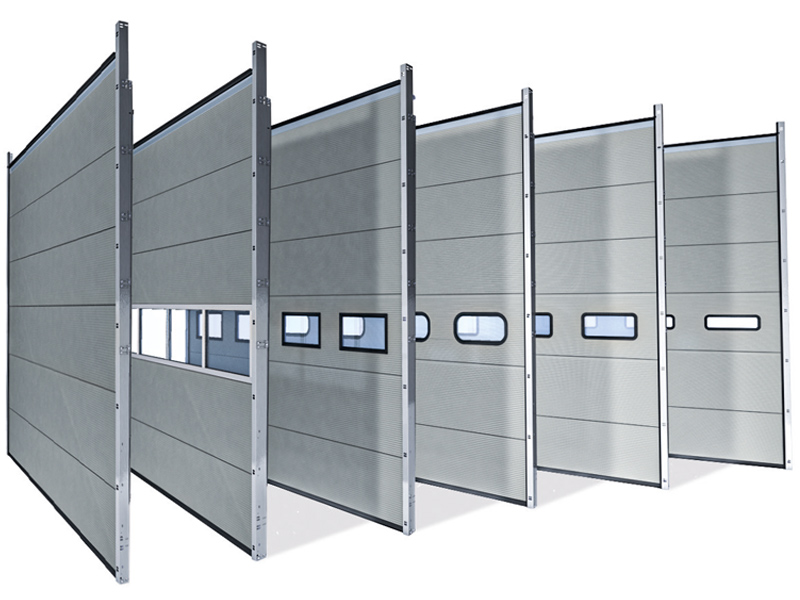

Thermo 40 szekcionált ipari kapu
ideális megoldás a hőmérsékleti zónák szétválasztására

Thermo 60 szekcionált ipari kapu
kiemelkedő hőszigetelésű Thermo szekcionált kapu

Thermo 80 szekcionált ipari kapu
optimális hőszigeteléssel az áruk hőmérsékletének fenntartása érdekében

KAPU ÖSSZEHASONLÍTÁS ÉS TULAJDONSÁGOK

Thermo szekcionált ipari kapuk összehasonlítása

Kaputípus			Thermo 40 mm	Thermo 60 mm	Thermo 80 mm	NovoSpeed Thermo
Max. szélesség			8.000 mm	8.000 mm	8.000 mm	5.000 mm
Max. magasság			6.000 mm	6.000 mm	6.000 mm	5.000 mm
Max. Felület			48 m²	48 m²	42 m²	25 m² (350 kg)
Hőszigetelési érték (U-érték) (5.000 x 5.000 mm-es kapu esetén) (NovoLux panelek nélkül)			0,99 W/m²K (0,84 W/m²K ++ hőszigetelő csomag esetén)	0,84 W/m²K (0,64 W/m²K ++ hőszigetelő csomag esetén)	0,53 W/m²K	1,77 W/m²K
PU-hab sűrűség			40 kg/m²	40 kg/m²	40 kg/m²	40 kg/m²
Szélállósági osztály EN 12424 szerint			3 - 4 osztály szélerősség: 12 - 13 Beaufort szélsebesség:118 - 149 km/h	3 - 4 osztály szélerősség: 12 - 13 Beaufort szélsebesség:118 - 149 km/h	3 - 4 osztály szélerősség: 12 - 13 Beaufort szélsebesség:118 - 149 km/h	2 - 3 osztály szélerősség: 10 - 12 Beaufort szélsebesség:89 - 133 km/h
Termikusan szétválasztott szekciók			-	x	x	-
Sínrendszerek	normál sínvezetés	T 450	x	x	x
	normál sínvezetés	T 340	o	o	-
	alacsony sínvezetés	T 240	o	o	-
	magasított sínvezetés	T 400	o	o	o
		T 400 HF	o	o	o
		T 400 DS	o	o	-
	tetőkövetés	T 450	o	o	o
		T 340	o	o	-
		T 240	o	o	-
		T 400	o	o	o
		T 400 HF	o	o	o
		T 400 DS	o	o	-
	függőleges sínvezetés	T 500	o	o	o
		T 500 HF	o	o	o
		T 500 DS	o	o	-
	Helix					x
	S600					o
Működtetés és vezérlés
Működtetés	kézi működtetés		húzókötél vagy húzólánc	húzókötél vagy húzólánc	húzókötél vagy húzólánc	-
Működtetés	elektromos működtetés		o elektromos motor hajtóművel	o elektromos motor	o elektromos motor	x
Vezérlés (elektromos hajtás)			Totmann-vezérlés, impulzus-vezérlés, távirányítás	Totmann-vezérlés, impulzus-vezérlés, távirányítás	Totmann-vezérlés, impulzus-vezérlés, távirányítás	impulzus-vezérlés, távirányítás
Vezérlők			T75/ T100	T75/ T100	T75/ T100	TS971/ TS981
Használhatóság			30.000 ciklus torziós rugók használatával	30.000 ciklus torziós rugókkal	30.000 ciklus torziós rugókkal	kb. 200.000 ciklus rugó nélkül
Opcionális kiegészítők és tartozékok¹
Biztonság	fotocella (nincs kábelezés a kapulapon)		o	o	o	o
	fényfüggöny		o	o	o	o
	rugótörés biztosítás		o	o	o	-
	feltolás elleni védelem		o	o	o	-
	jelzőlámpák csatlakoztatása (piros/zöld vagy piros és zöld)		o	o	o	o
	Villogó figyelmeztető fény (narancssárga/piros)		o	o	o	o
	rugós tolóretesz nagy teherbírású kivitel		o	o	o	-
	hengerzár		o	o	o	-
¹Felár ellenében x = alapfelszereltség o = opcionális - = nem lehetséges

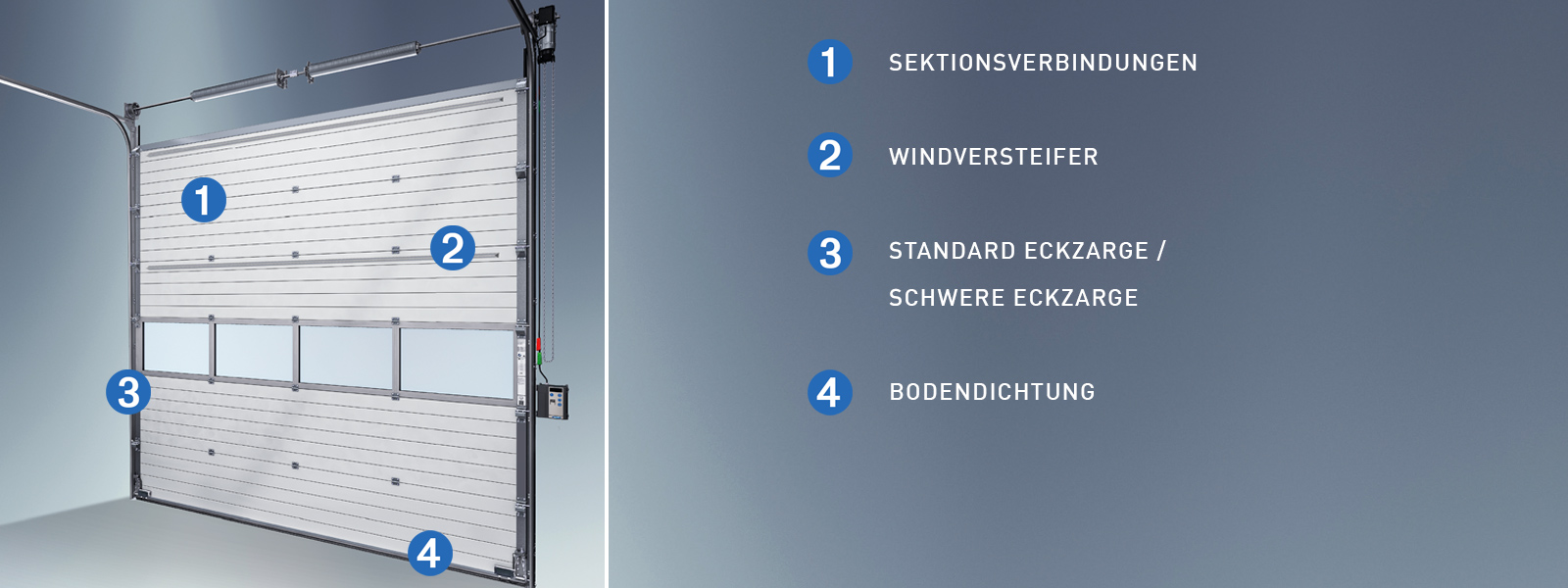

Főbb jellemzők és opcionális kiegészítők

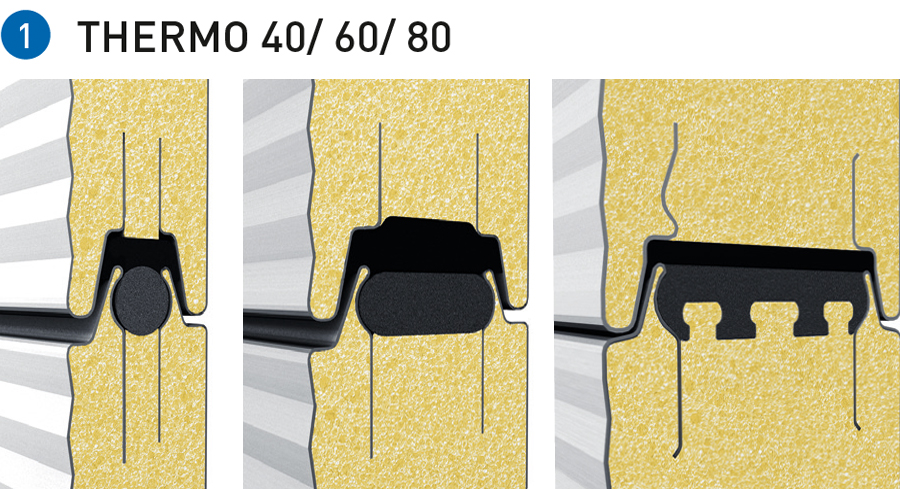

Szekciókötések
A Thermo 40/60/80 kapuk szekciókötései szél- és vízállóak. Erről egy komprimált habszivacs tömítőszalag gondoskodik, melyet a panelek közé helyeznek el. Mivel a külső és belső kapulap nem érintkezik egymással, így kiváló szigetelés érhető el.

Szélterhelés
A kaput szélességétől függően merevítő profilokkal látjuk el. Ezek a profilok biztosítják, hogy a kapu a szélterheléssel kapcsolatos minden előírásnak és elvárásnak megfeleljen.

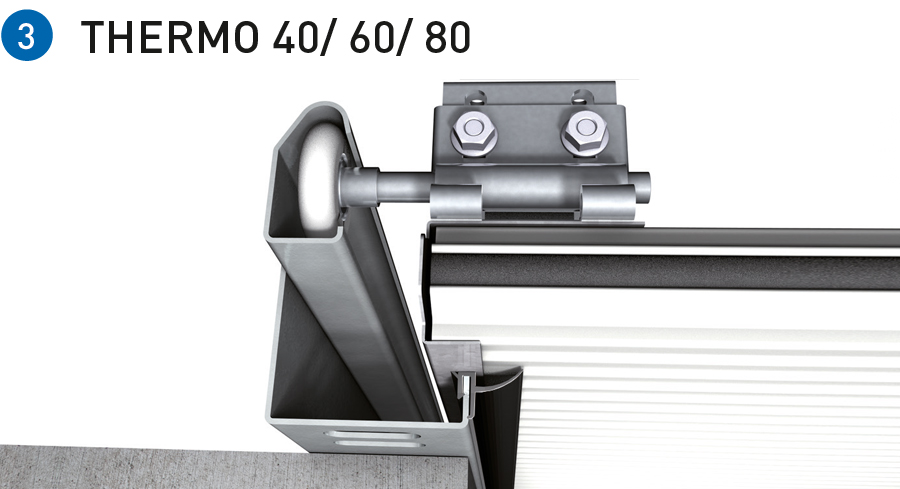

Standard kapukeret
A kapulap rögzítése a függőleges vezetősínre egy standard saroktok segítségével történik, mely a kapu oldala és az épület közötti stabil és jó tömítettségről gondoskodik.

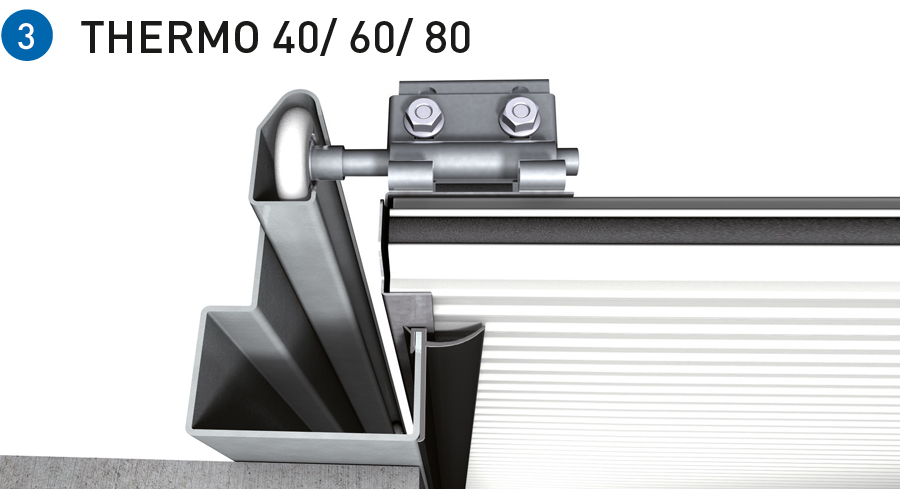

Masszív kapukeret
Ezt a kerettípust sötét színű kapuk esetén használjuk. A napsugárzás hatására a kapulap kitágul és középen a szemöldökrészbe feszül. A masszív kapukeret alkalmazásával ezt tudjuk megakadályozni.

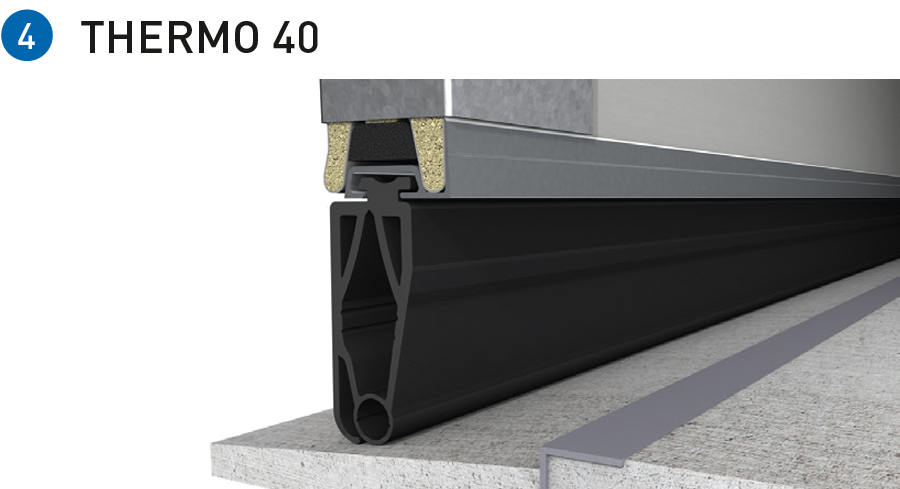

Padlótömítés
A padlótömítés gondoskodik a kapu és a padlózat közötti résmentes záródásról. A tömítőgumi egy speciális műanyag profilba van befogva és szorosan illeszkedik a keret tömítéséhez.

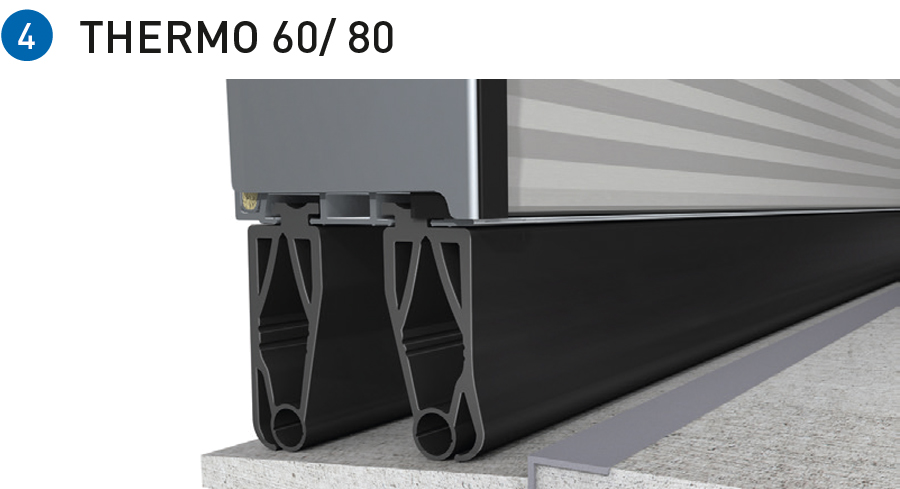

Dupla padlótömítés
A kapu és a talaj optimális, résmentes záródásához kettős gumiprofilt használnak. A tömítőgumik egy speciális, alacsony hővezető képességű műanyag profilba vannak rögzítve és szorosan illeszkednek a keret tömítéséhez.

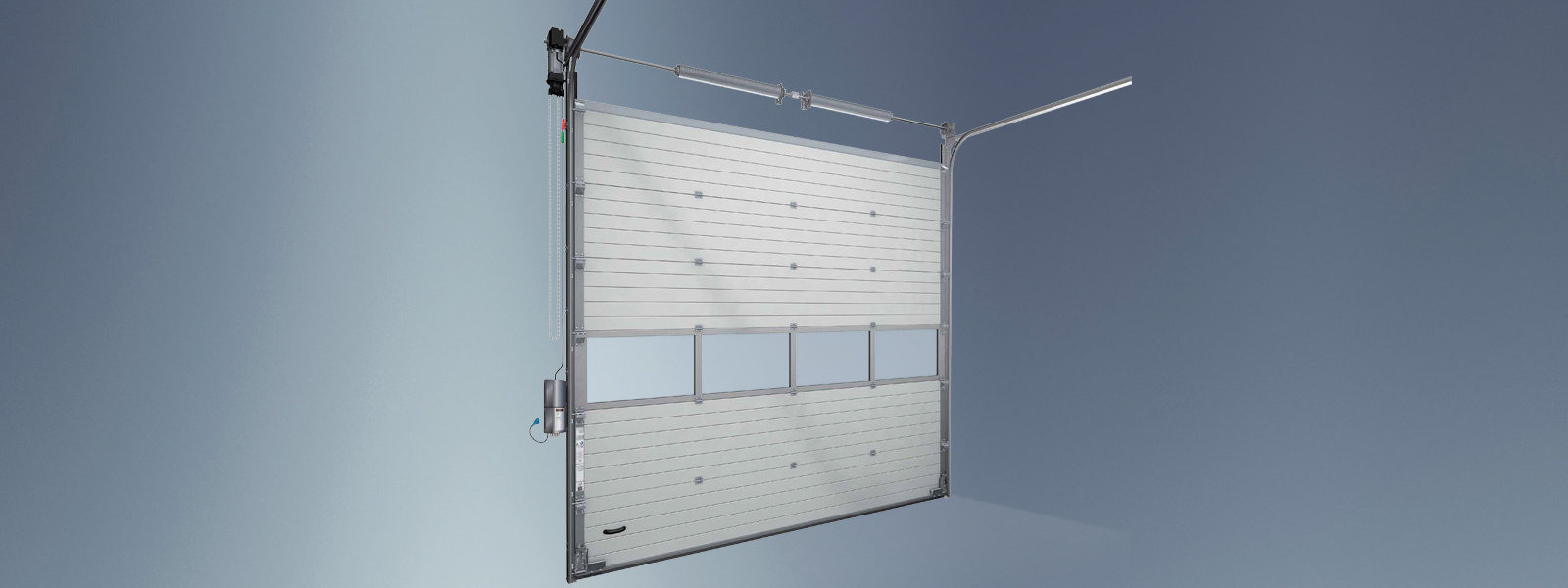

Thermo 40 szekcionált ipari kapu - részletek

A Novoferm nagyágyúja

A Thermo 40 szekcionált ipari kapu a Novoferm legtöbbet értékesített terméke. A kapu ötvözi a kiváló hő- és hanggátló tulajdonságokat a modern megjelenésű mikrobordás mintázatú panelekkel. A külső design és technikai felszereltségek variációinak lehetősége határtalan, vagyis minden egyes kaput az adott igényeknek megfelelően lehet konfigurálni.
Válasszon a számos opcionális ablak és bevilágító, a szélességi és magassági méretek, valamint az alapkínálatban szereplő 15-féle RAL-szín közül.

Fő célunk a rugalmasság

A Thermo 40 szekcionált ipari kaput a legmodernebb technológiák alkalmazásával tervezzük és gyártjuk. A végső megmunkálás során a magas fokú terhelhetőségre helyezzük a hangsúlyt, mely a kapu minden részletében mutatkozik, kezdve a fém vagy alumínium végzáróktól, az alsó merevítő profilon keresztül, a kívülről nem látszó, eloxált alumínium padlóprofilig. A rugalmasság a kapu gyártásakor központi jelentőséggel bír.
Ez a típus a Novoferm kapuk igazi nagyágyúja, mind az ár, mind a teljesítmény és a felhasználási lehetőségek tekintetében.

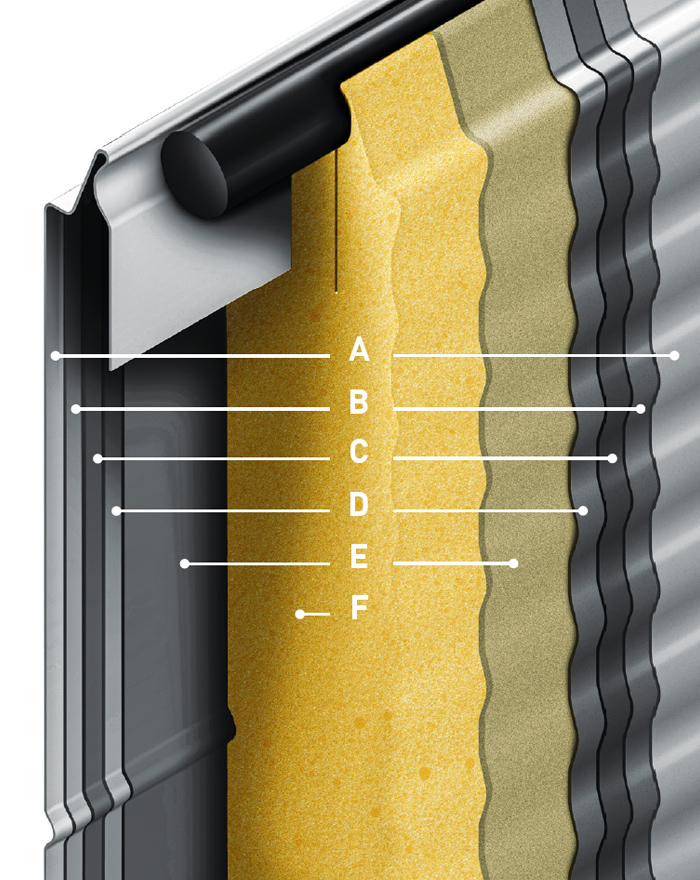

A	Festékréteg (külső oldal)	15-féle színben mikrobordás mintázat (standard)*.
B	Horganyréteg	275 g/m²
C	Acéllemez	0,5 mm
D	Horganyréteg	275 g/m²
E	Tapadóréteg
F	PU keményhab	g = 40 kg/m³
A	Festék (belső oldal)	RAL 9002 vízszintesen bordázott
Panelvastagság		40 mm
Hőszigetelési érték		U = 0,52 W/m²K
PU-hab sűrűsége		40 kg/m³
Hanggátlás		25 dB (4.100 x 2.830 mm-es kapu esetén ablak vagy személybejáró nélkül)

* További szekciókialakítások, felületek és ujjbecsípődés elleni védelem ajánlatkérésre.

Mikrobordás mintázat
standard kivitelben felár nélkül 15-féle színben!

Hőszigetelési érték:
kapuméret: 5.000 x 5.000 mm

Standard kapukivitel: U=0,99 W/m²K
++ hőszigetelő csomaggal: U=0,84 W/m²K

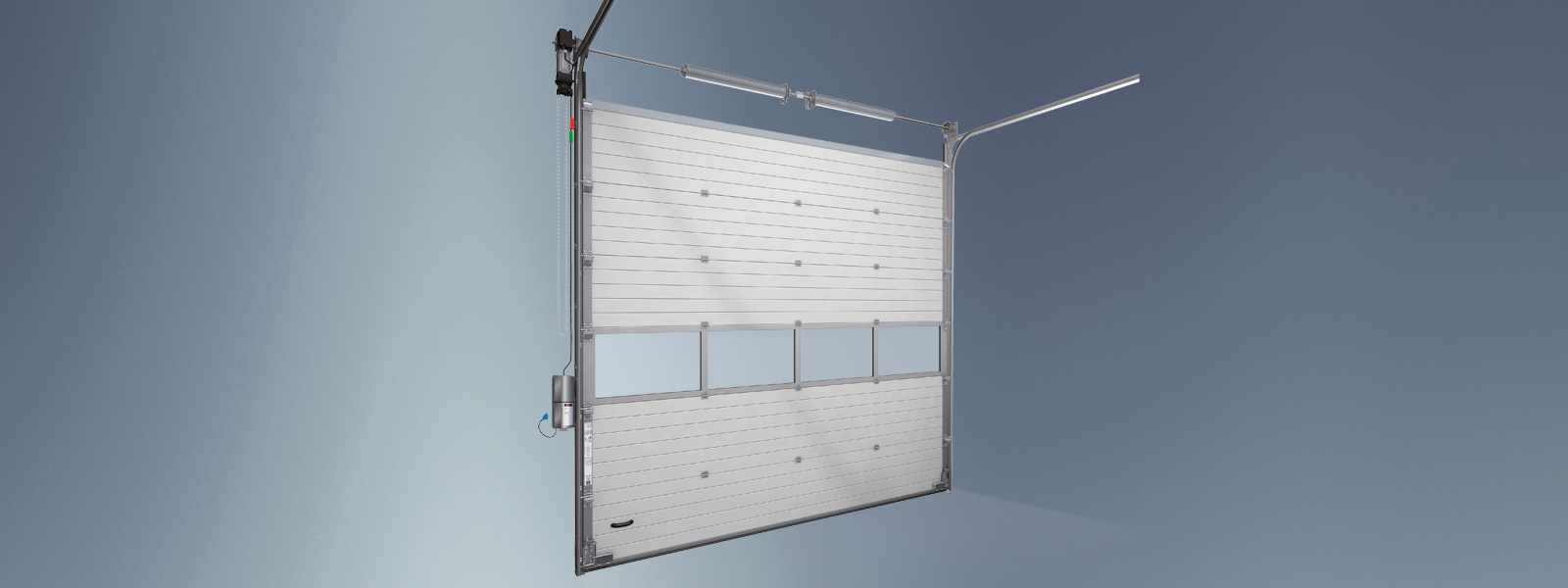

Thermo 60 szekcionált ipari kapu - részletek

Hőmérsékleti zónák hatékony elválasztása

A Thermo 60 szekcionált ipari kapuk különösen jól szigeteltek, így kiválóan alkalmasak olyan területek elválasztására, melyek különböző hőmérsékleti zónákhoz tartoznak. Ha szeretné az üzem- és raktárcsarnokokat egyenletes hőmérsékleten tartani, akkor Önnek a Thermo 60 kapu a megfelelő választás.

A mikrobordás mintázatú acéllemez panelek kiemelkedő hang- és hőszigetelési tulajdonságokkal rendelkeznek, és rendkívüli módon ellenállnak az időjárási viszontagságoknak.

Kiemelkedő hőszigetelési érték

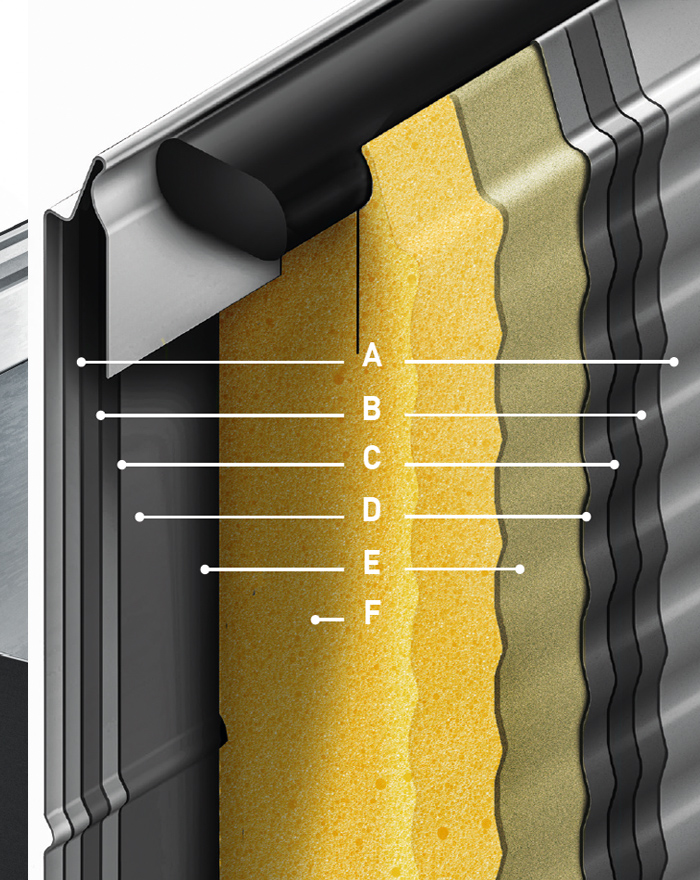

A Thermo 60 szekcionált ipari kapuk paneljeit az un. szendvicselv alapján állítják össze. Két acéllemez közé FCKW-mentes poliuretán keményhab kerül, melyet mindkét oldalon a horganyzott lemezhez ragasztanak.

Ha egyedi színre vágyik, a lemezfelület bármilyen RAL-szín szerinti akril festékkel festhető.

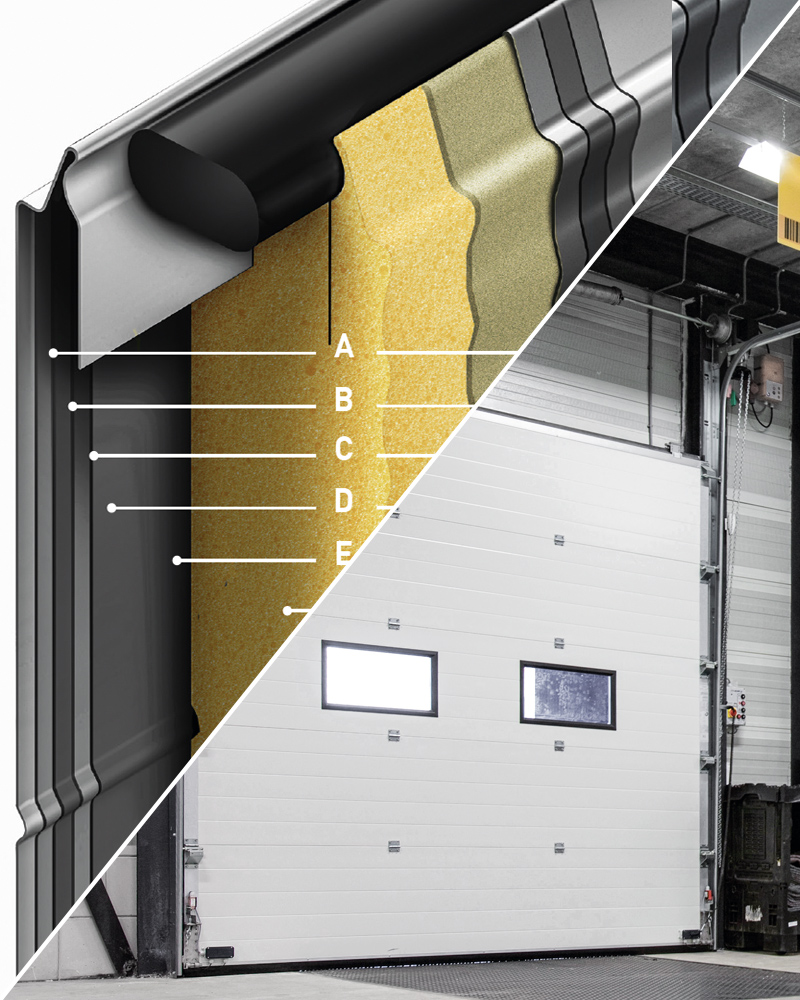

A	Festékréteg (külső oldal)	14-féle színben mikrobordás mintázat (standard)*.
B	Horganyréteg	275 g/m²
C	Acéllemez	0,5 mm
D	Horganyréteg	275 g/m²
E	Tapadóréteg
F	PU keményhab	g = 40 kg/m³
A	Festék (belső oldal)	RAL 9002 vízszintesen bordázott
Panelvastagság		60 mm
Hőszigetelési érték		U = 0,35 W/m²K
PU-hab sűrűsége		40 kg/m³
Hanggátlás		25 dB (4.100 x 2.830 mm-es kapu esetén ablak vagy személybejáró nélkül)

* További szekciókialakítások, felületek és ujjbecsípődés elleni védelem ajánlatkérésre.

Mikrobordás mintázat
standard kivitelben felár nélkül 14-féle színben!

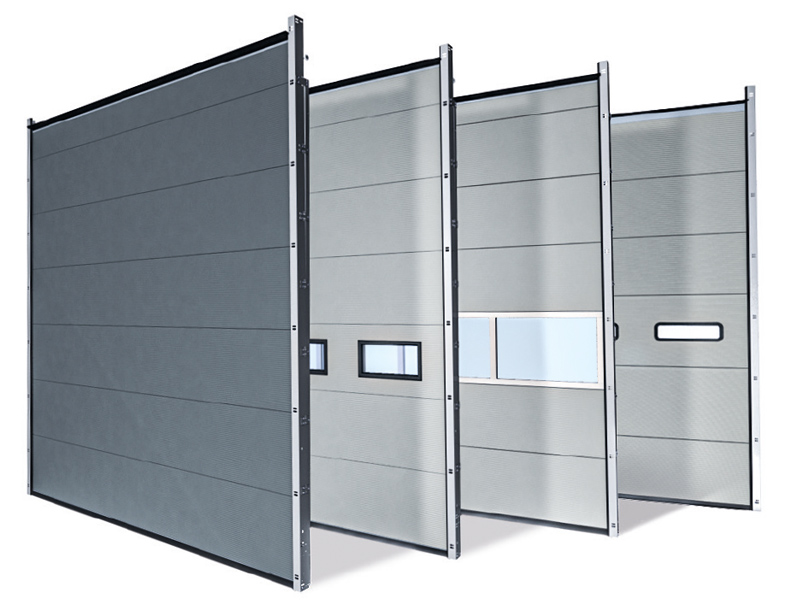

Hőszigetelési érték:
kapuméret: 5.000 x 5.000 mm

Standard kapukivitel: U=0,84 W/m²K
++ hőszigetelő csomaggal: U=0,64 W/m²K

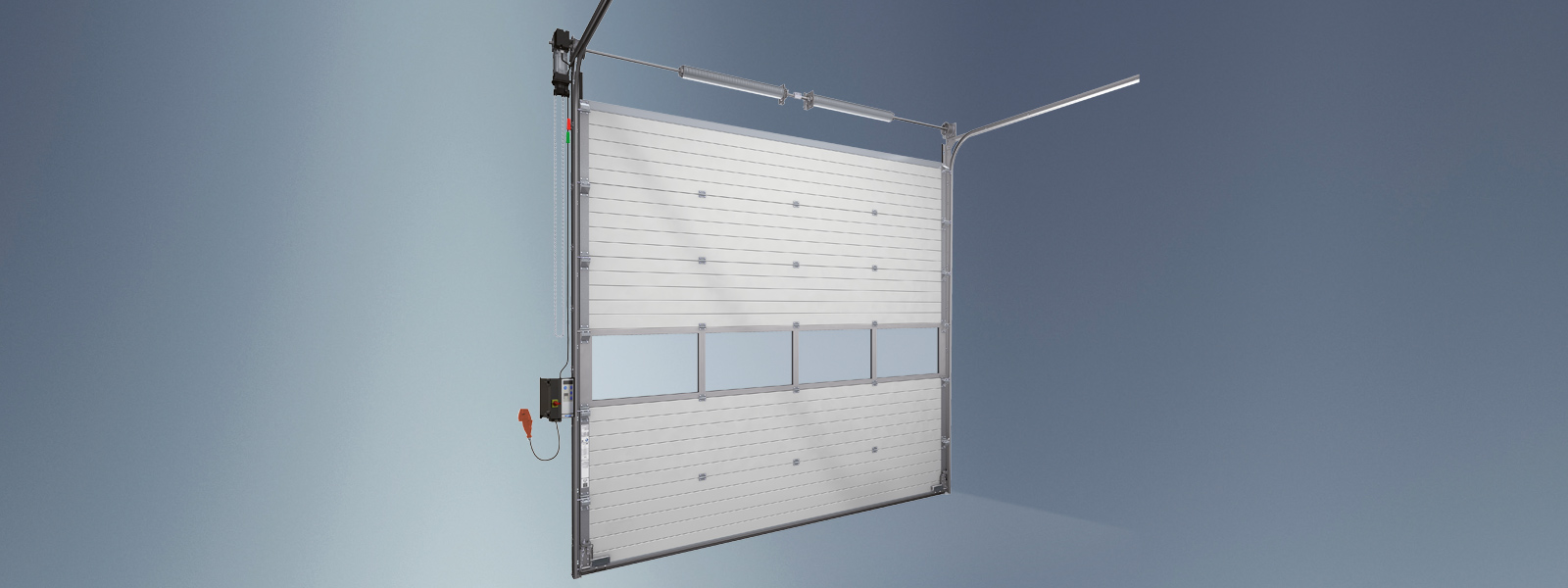

Thermo 80 szekcionált ipari kapu - részletek

Maximális hőszigetelés a Novofermtől

A Thermo 80 szekcionált ipari kapuk a Thermo kapucsalád legmagasabb hőszigetelési értékkel rendelkező tagjai, így kiválóan alkalmasak olyan területek elválasztására, melyek különböző hőmérsékleti zónákhoz tartoznak.

Ha szeretné az üzem- és raktárcsarnokokat egyenletes hőmérsékleten tartani, akkor Önnek a Thermo 80 ipari kapu a legmegfelelőbb választás. A mikrobordás mintázatú acéllemez panelek kiemelkedő hang- és hőszigetelési tulajdonságokkal rendelkeznek, és rendkívüli módon ellenállnak az időjárási viszontagságoknak.

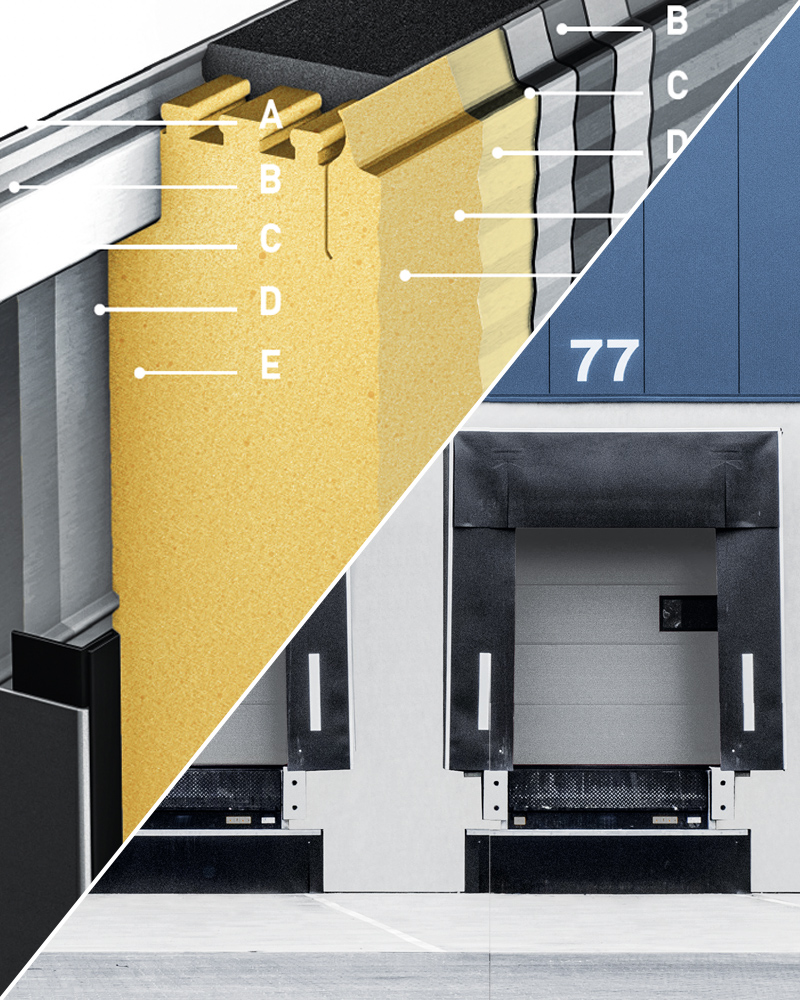

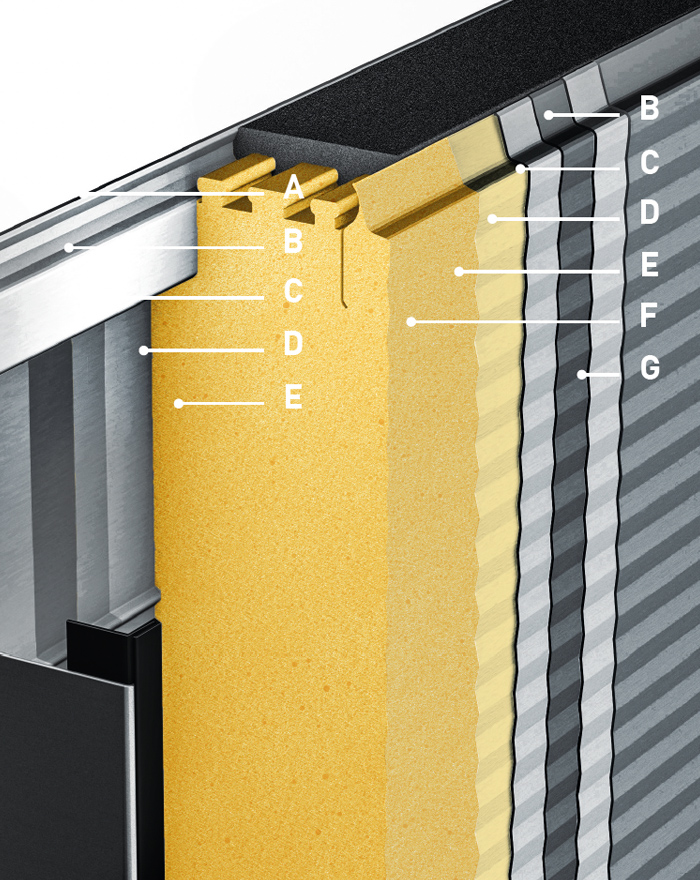

DUPLAFALÚ, hőhídmentes, 80 mm vastag acélszekciók

Kiemelkedő hőszigetelési értékével a Thermo 80 szekcionált ipari kapu azoknak az ügyfeleknek a igényeit is kielégíti, akik különösen nagy hangsúlyt fektetnek az energiahatékonyságra. Ez a kapu kiválóan alkalmas hűtő- és mélyhűtőcsarnokokhoz, ipari csarnokokhoz, raktárépületekhez és elosztóközpontokhoz, ahol el kell kerülni a hőveszteséget, és ahol feltétlenül fenn kell tartani az áruk előírt hőmérsékletét.

A Thermo 80 szekcionált ipari kapu 3 standard színben kapható.

A	Festékréteg (külső oldal)	3-féle színben mikrobordás mintázat (standard)*.
B	Horganyréteg	275 g/m²
C	Acéllemez	0,5 mm
D	Horganyréteg	275 g/m²
E	Tapadóréteg
F	PU keményhab	g = 40 kg/m³
A	Festék (belső oldal)	RAL 9002 Stucco Design vízszintesen bordázott
Panelvastagság		80 mm
Hőszigetelési érték		U = 0,53 W/m²K
PU-hab sűrűsége		40 kg/m³
Hangszigetelés:		25 dB (4.100 x 2.830 mm-es kapu esetén ablak vagy személybejáró nélkül)

* További szekciókialakítások, felületek és ujjbecsípődés elleni védelem ajánlatkérésre.

Mikrobordás mintázat
standard kivitelben felár nélkül 3-féle színben!

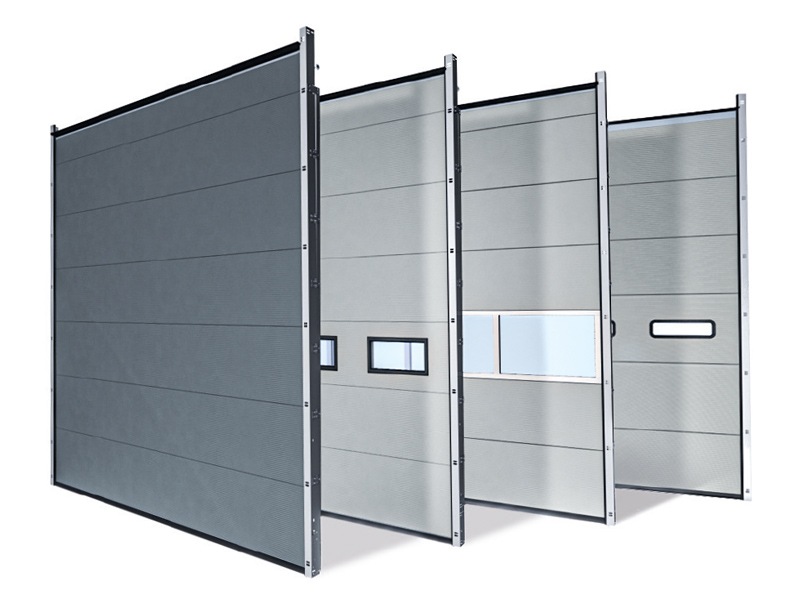

Hőszigetelési érték:
kapuméret: 5.000 x 5.000 mm

Standard kapukivitel: U=0,53 W/m²K

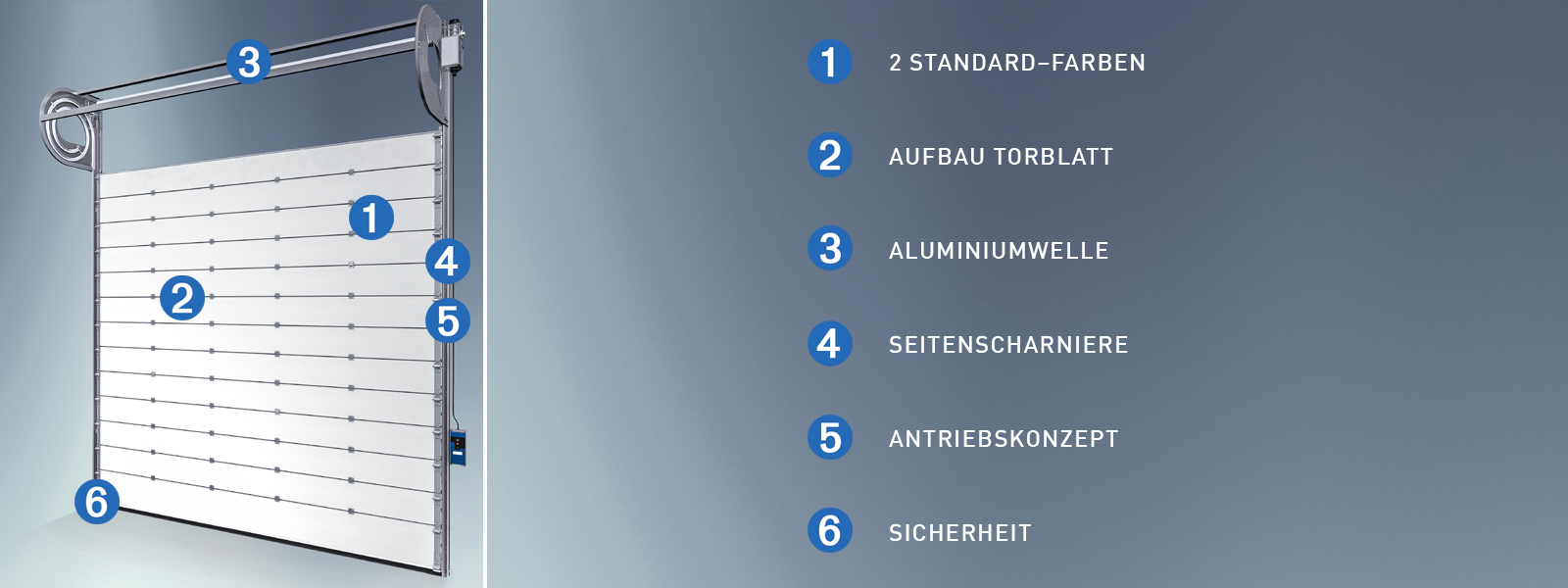

NovoSpeed Thermo - részletek

Standard színek
A kapu külső oldalára az alábbi RAL-színek kérhetők: RAL 9002, RAL 9006

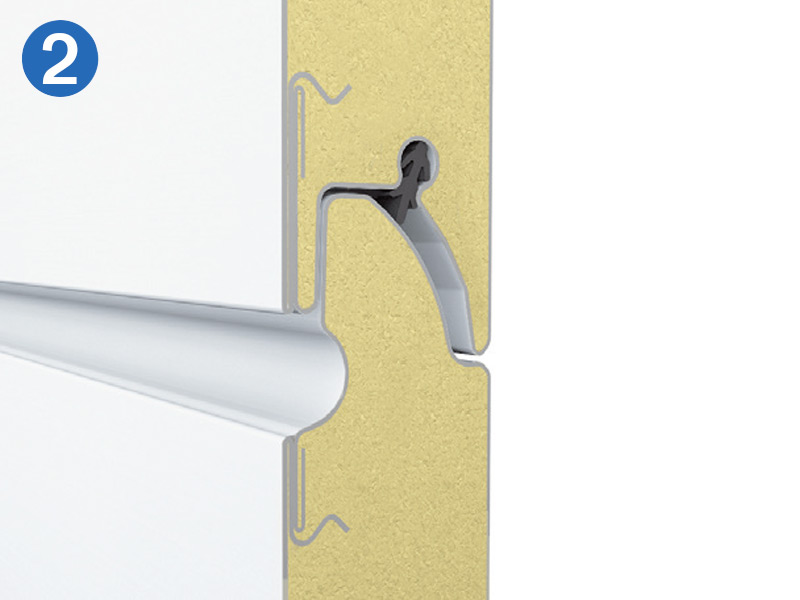

A kapulap felépítése
A Thermo és NovoLux szekciók közötti kötések szinte teljesen szél- és vízállóak.

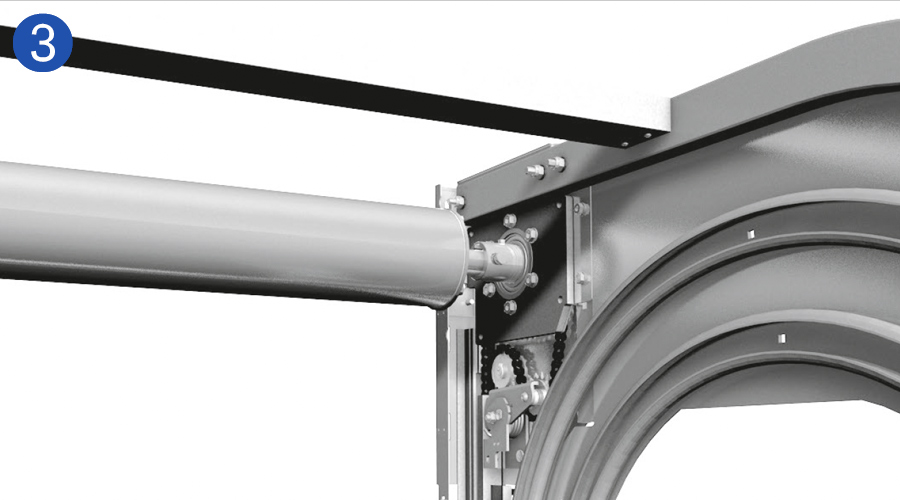

Alumínium tengely
A NovoSpeed Thermo ipari kapu egy alumínium tengellyel van felszerelve, amelyet súlykiegyenlítés nélküli közvetlen hajtás hajt.

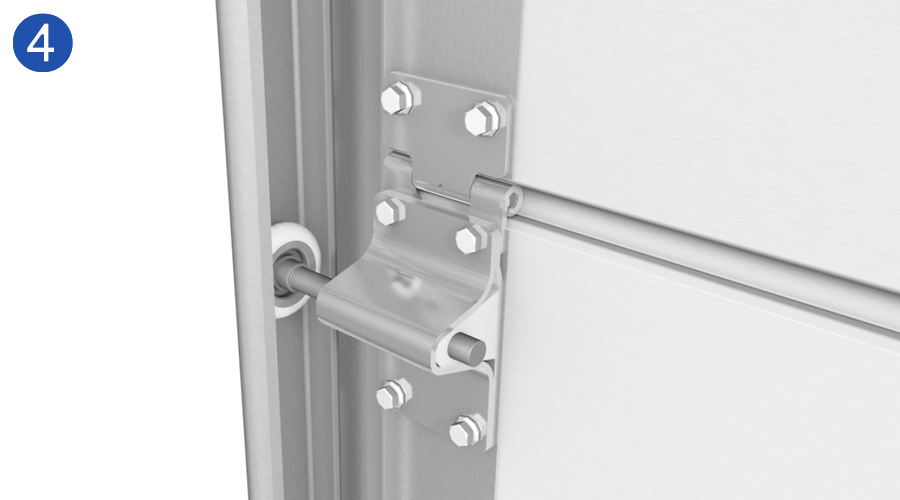

Oldalsó vasalatok
A lapos, állítható zsanérok biztonságosak és tökéletes függőleges zárást biztosítanak.

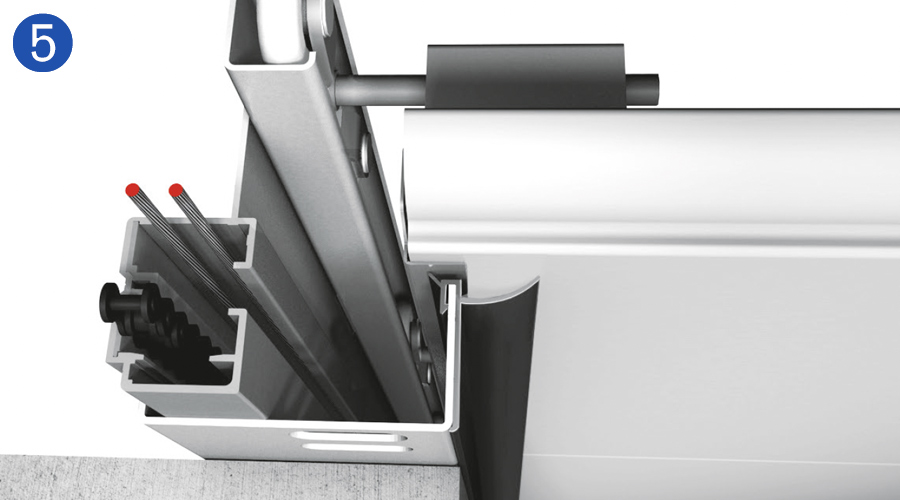

Hajtásrendszer
A körbefutó lánc-/acélkábel rendszer szabályozza a nyitási és zárási folyamatot, még nagy sebesség mellett is.

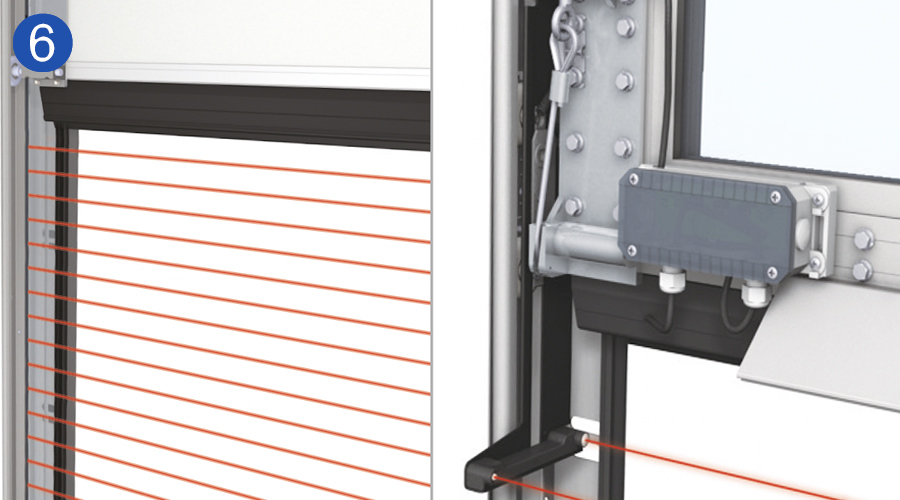

Biztonság
A NovoSpeed Thermo ipari kapu működése fotocellával vagy fényfüggönnyel biztosítható. A fényfüggöny egy adóból és egy vevőből áll, és gyárilag a sínrendszerbe van beépítve, így a vezetékek nem láthatók.

Előnyök pontokba szedve:

Szigetelt, és kiemelkedő hőszigetelésű Thermo szekcionált ipari kapuk
Panelvastagság: 40 mm, 60 mm és 80 mm
A mikrobordás mintázatú panelek kiváló hangelnyelő és szigetelő tulajdonságokkal rendelkeznek és rendkívül időjárásállóak
Termikusan szétválasztott panelek (Thermo 80)
Optimális felső és oldalsó szigetelés a továbbfejlesztett felső gumitömítésnek és a dupla oldaltömítéseknek köszönhetően (Thermo 80)

Alapkivitelben mikrobordás mintázattal, típustól függően számos RAL-színben felár nélkül, további színek RAL színskála szerint
Thermo és NovoLux panelek igény szerinti kombinációja
Ideális megoldás a hőmérsékleti zónák szétválasztására
Még hatékonyabb tömítések a szekciók között (Thermo 80)
Dupla gumi tömítőprofil az alsó záráshoz (Thermo 80)

SZÍNEK ÉS FELSZERELTSÉG

SZÍNEK

SZÍNVÁLASZTÁS

15-féle RAL alapszín felár nélkül!
Egy Novoferm kapu választása esetén az építészek bátran játszhatnak a színekkel és a merész design elemekkel. A mikrobordás acéllemez mintázat optikai tulajdonságainak köszönhetően a kapuk a legmodernebb épületekhez is kiválóan illeszkednek. A Novoferm alapszínválasztéka 15 népszerű RAL színt tartalmaz, melyek mindegyike teljesen egyedi külsőt kölcsönöz a kapunak.

Biztos lehet abban, hogy bármelyik színt választja is, kapuja tökéletesen harmonizálni fog az őt körülvevő környezettel!

Ha a színek tekintetében speciális igényei vannak, keressen bennünket: a Novofermnek arra is lesz megoldása!

Thermo 40 ipari kapuhoz további szekciókialakítások és felületek ajánlatkérésre.

THERMO 40/ 60
tűzpiros,
~ RAL 3000

THERMO 40
zafírkék,
~ RAL 5003

THERMO 40/ 60
enciánkék,
~ RAL 5010

THERMO 40/60
fenyőzöld,
~ RAL 6009

THERMO 40/ 60
egérszürke,
~ RAL 7005

THERMO 40
BS18B25
Merlin szürke

THERMO 40/ 60/ 80
antracit szürke,
~ RAL 7016

THERMO 40
szürkésfekete,
~ RAL 7021

THERMO 40
BS10A05
Goosewing szürke

THERMO 40/ 60
szépiabarna,
~ RAL 8014

THERMO 40/ 60/ 80
szürkésfehér,
~ RAL 9002

THERMO 40
mélyfekete,
~ RAL 9005

THERMO 40/ 60/ 80
fehér alumínium
~ RAL 9006

THERMO 40/ 60
alumíniumszürke,
~ RAL 9007

THERMO 40/ 60
tiszta fehér,
~ RAL 9010

Megjegyzés:
Intenzív napsugárzásnak kitett ipari kapuknál kerülni kell a sötét színeket, mivel a lamellák esetleges meghajlása károsíthatja a kaput.

THERMO 40 STUCCO MINTÁZAT

antracitszürke
~ RAL 7016

szürkésfehér
~ RAL 9002

tisztafehér
~ RAL 9010

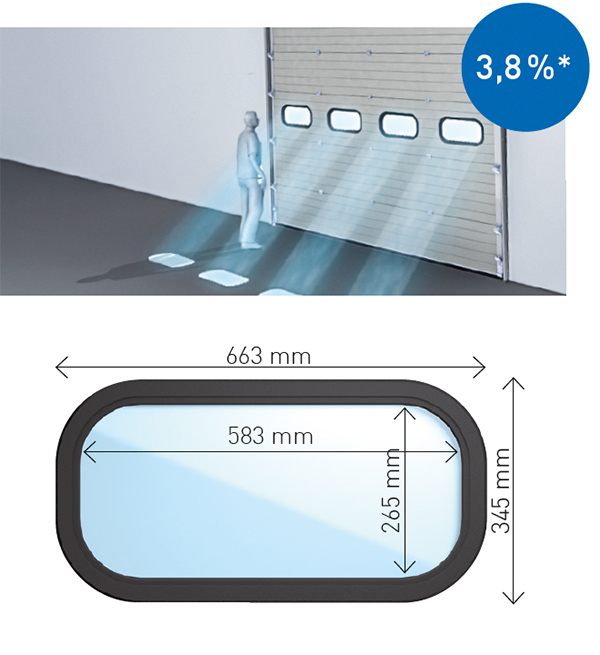

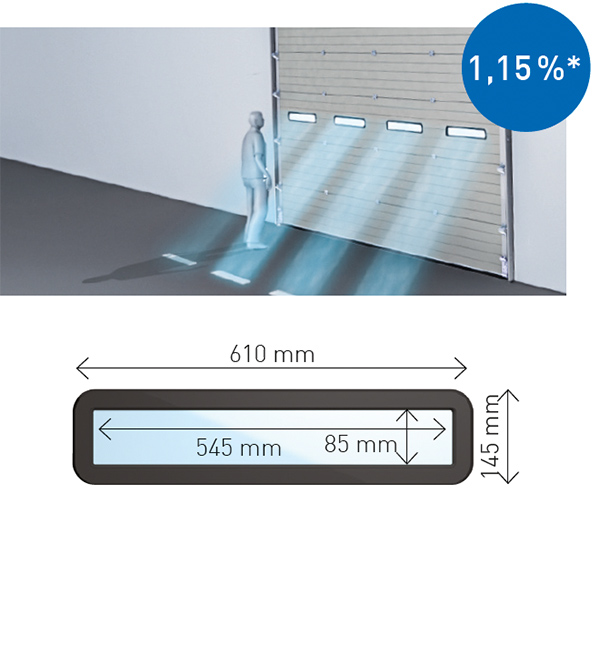

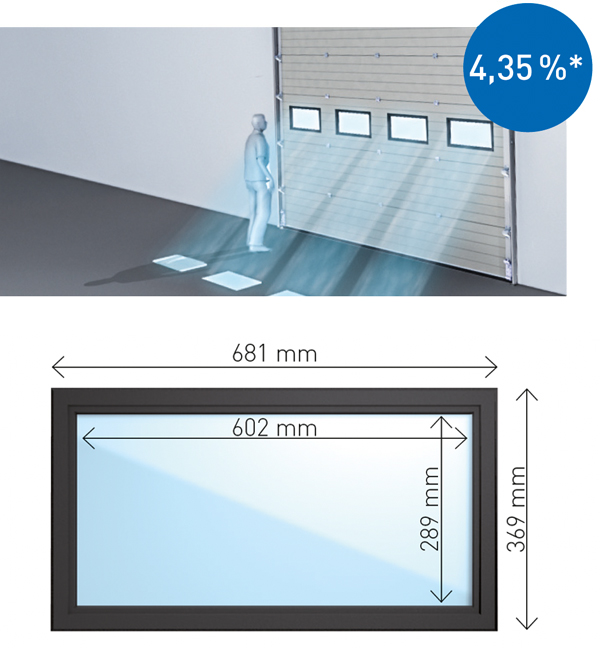

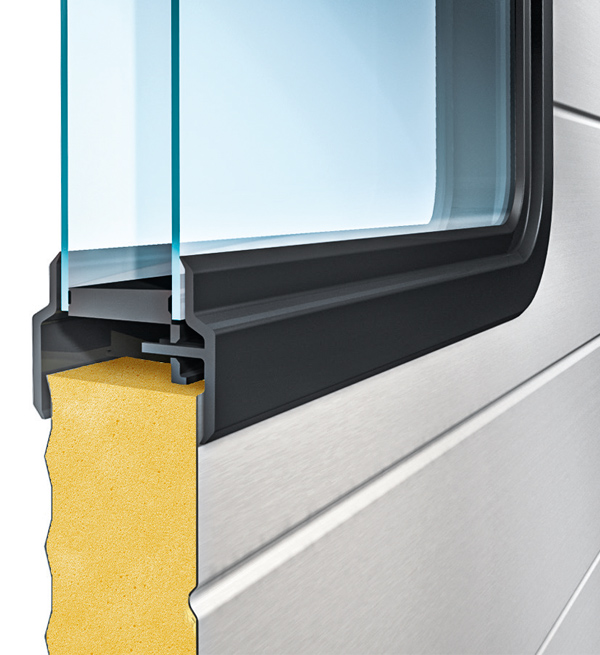

Ablakok és bevilágítók

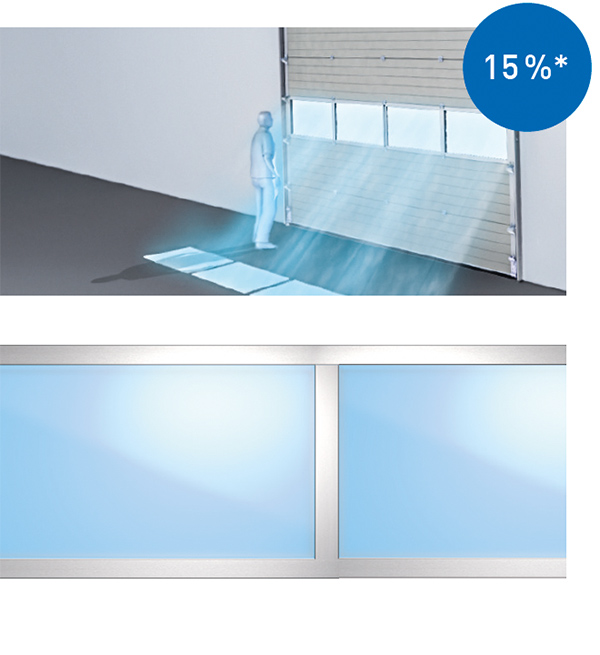

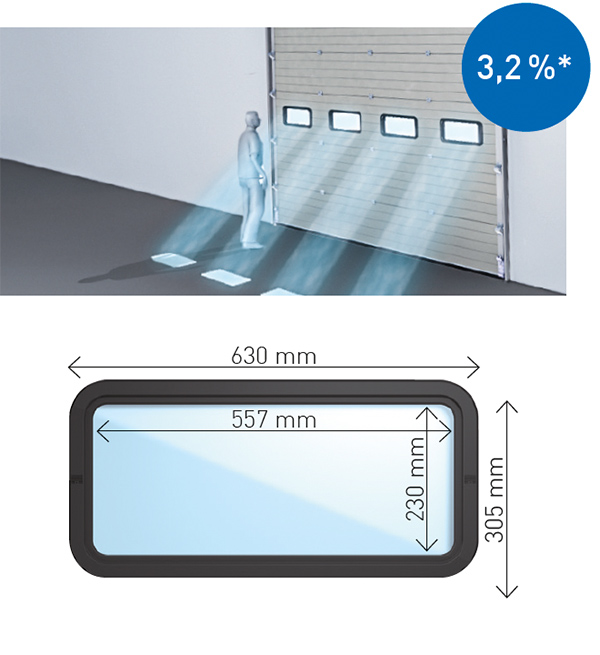

Az ablakok funkciója

A Thermo szekcionált ipari kapukhoz az optimális fényviszonyok és a megfelelő kilátás elérése érdekében plexiüveg ablakokat lehet rendelni. A standard ablakmodellek téglalap alakúak, szögletes vagy lekerekített sarkokkal, egy- vagy többrétegű hőszigetelt üvegezéssel. Betörés elleni védelemre a téglalap alakú, de keskeny, lekerekített sarkú ablakok alkalmasak.
Esetleg valami egyedi design-t szeretne?

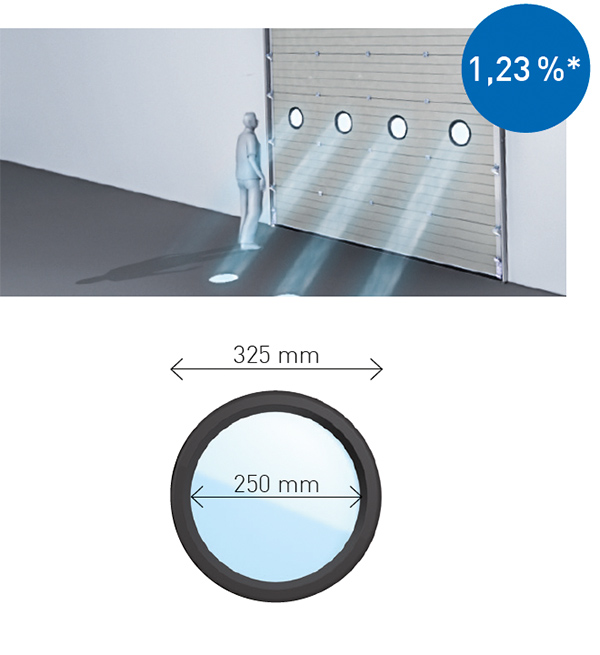

Mit szólna kör alakú ablakokhoz vagy egy teljesen rendhagyó elrendezéshez?
