BELTÉRI IPARI GYORSKAPUK
A hatékony munkavégzés egyúttal gazdaságos munkavégzést is jelent. A Novoferm ipari gyorskapuk segítenek a logisztikai teljesítmény javításában.
Személyre szabott megoldást kínálunk minden felhasználási és beépítési szituációra. Saját kutató- és fejlesztőosztályunk folyamatosan nyomon követi a gyorskapukkal szemben támasztott követelmények változását.
Győződjön meg gyorskapuink tudásáról!
A kaputípusok áttekintése
Gyorskapuk összehasonlítása és tulajdonságai
Beltéri gyorskapuk összehasonlítása
| Típusmegjelölés | PRIME | PRIME-XF | STRONG-E | STRONG | STRONG-FV | NOVOZIP |
| Max. kapufelület (SZ x M) | 12,25 m² | 12,25 m² | 9 m² | 25 m² | 25 m² | 20,25 m² |
| Max. szélesség | 3.500 mm | 3.500 mm | 3.000 mm | 5.000 mm | 5.000 mm | 4.500 mm |
| Max. magasság | 3.500 mm | 3.500 mm | 3.500 mm | 5.000 mm | 5.000 mm | 4.500 mm |
| Szélállóság "Windload Optimiser"-rel | 3 / 7* Bft | 3 / 7* Bft | 8 Bft | 7 Bft | 7 Bft | 11 Bft |
| Max. szélterhelési osztály EN 12424 szerint | 0 | 0 | 0 | 2* | 1* | 3* |

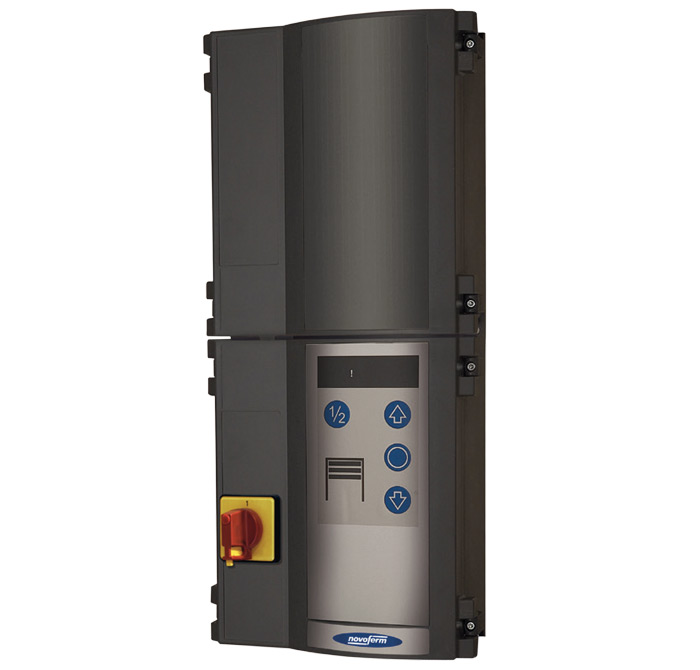

| Nyitási sebesség frekvenciaszabályozóval | 1,5 m/s | 2,3 m/s | 1,8 m/s | 1,8 m/s | 1,8 m/s | 2,0 m/s |
| Zárási sebesség frekvenciaszabályozóval | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s |

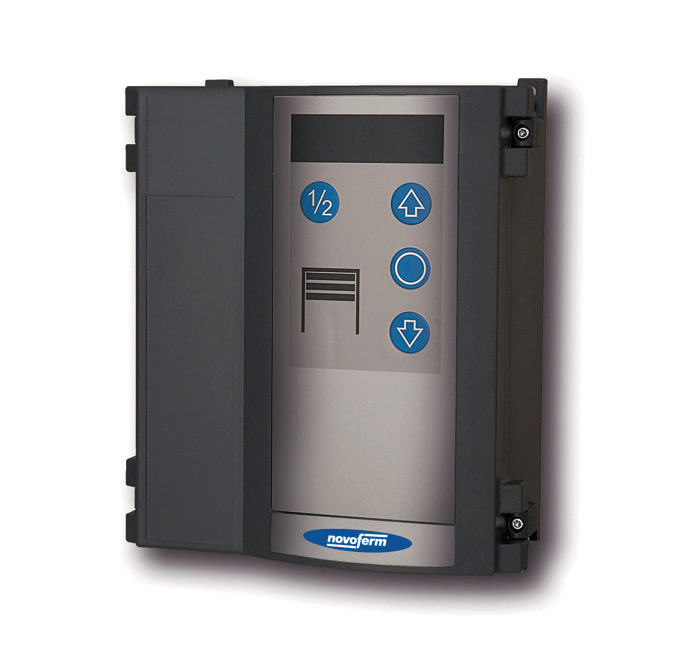

| Nyitási/zárási sebesség standard vezérléssel | 1 m/s | 1 m/s | 1 m/s | 1 m/s | 1 m/s |
|
| Kapulap vastagsága (standard/opcionális) | 0,7 / 1,2 mm | 1,2 mm | 0,7 mm | 0,7 / 1,2 mm | 0,8 mm | 1,0 mm |
| Kapulap súlya (standard/opcionális) | 680 /1 400 g/m² | 1 400 g/m² | 680 g/m² | 680 / 1400 g/m² |
| 1,050 g/m² |
| Kapulap súlya, M2 osztály | 900 g/m² | |||||
| Kültéri felhasználás | nem | nem | nem | nem | nem | igen |

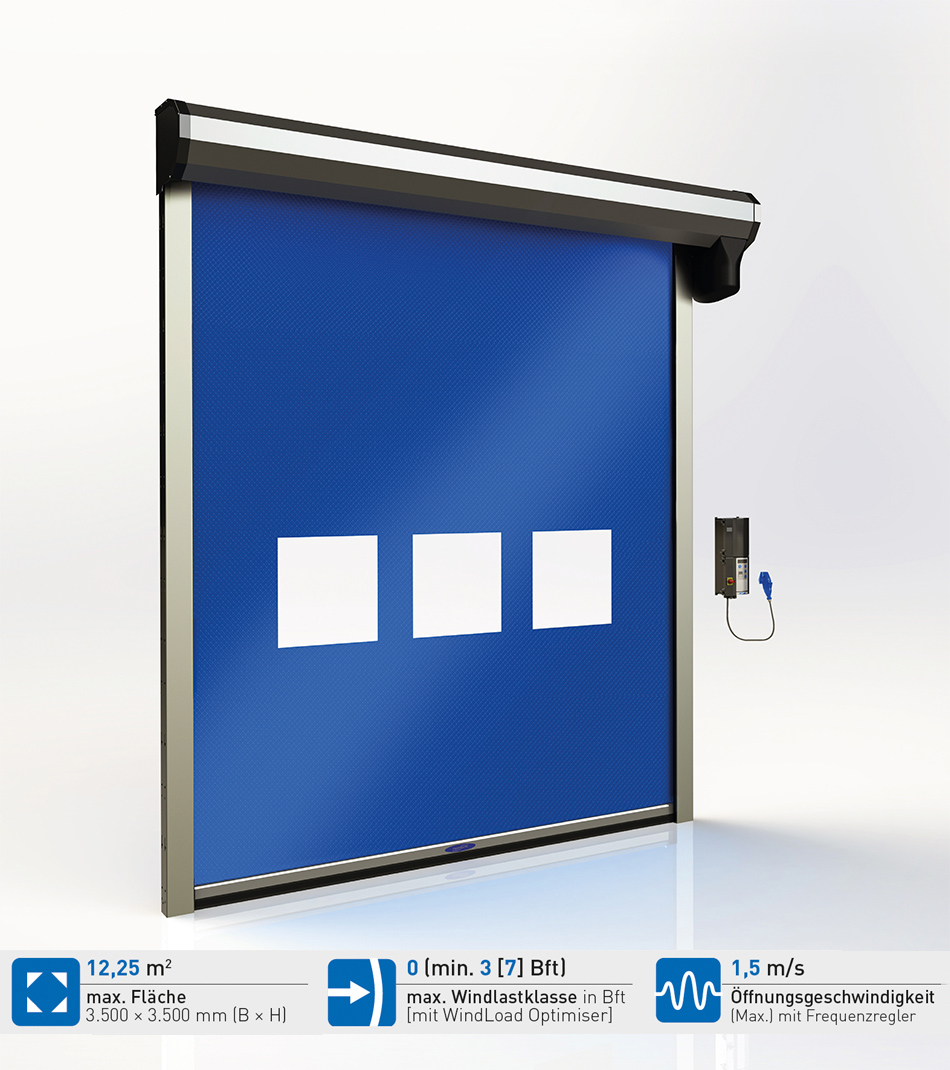

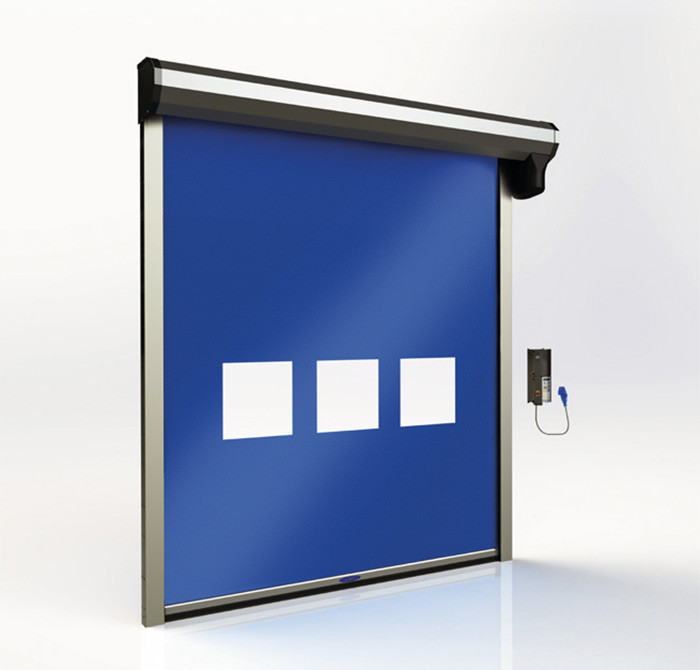

Prime
GYORS ÉS CSENDES MEGOLDÁS HUZAT ELLEN
SPEEDROLLER PRIME gyors és intenzív használatra
Ideális megoldás személyek és könnyű áruk gyors áthaladásához. Ez az innovatív, sokoldalúan használható kapu max. 12,25 m2-es kapunyílásokhoz alkalmas. Az egy darabból álló kapulap rendkívül csendes működésű és igény szerint testre szabható. A gyors működésnek köszönhetően ez a típus kifejezetten alkalmas a nagyon gyakran használt átjárókhoz.
A húzózsinórral vagy mozgásérzékelővel történő működtetés gyors és kényelmes átjárást tesz lehetővé.
ALKALMAZÁS
- Szupermarketek
- Élelmiszeripar
- Laboratóriumok
- Könnyűipar
TULAJDONSÁGOK

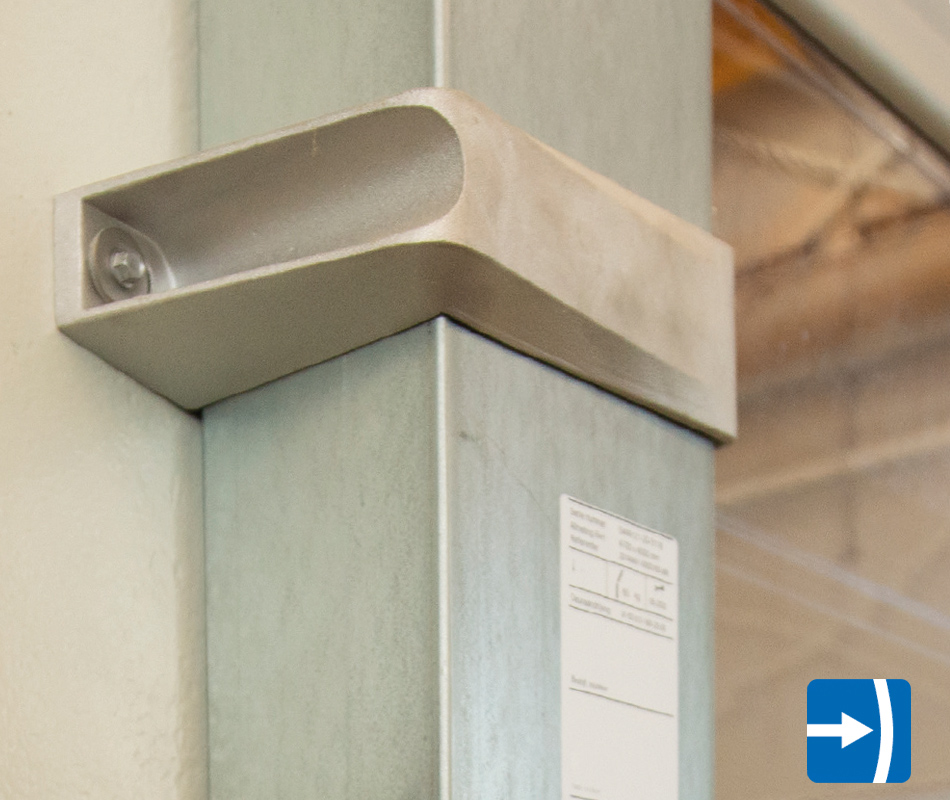

- SZÉLÁLLÓSÁG: 3-as Bft-ig, WindLoad Optimiser-rel akár 7 Bft-ig
- CSENDES: az egy darabból álló kapulap gyakorlatilag zajmentesen üzemel

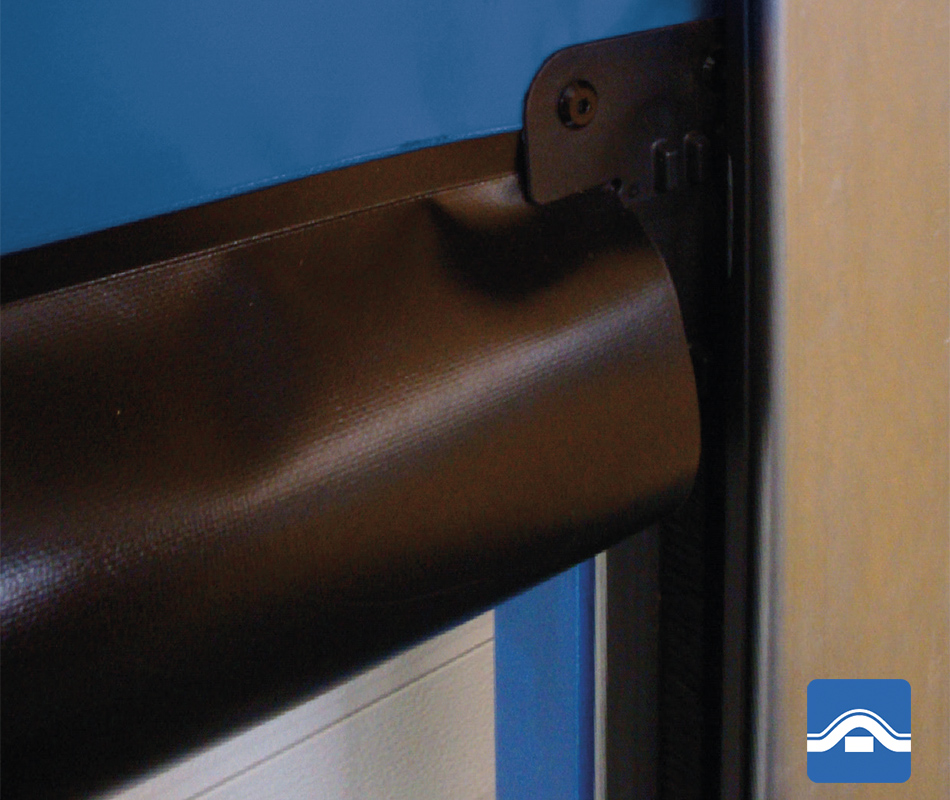

- BIZTONSÁGOS : alapfelszereltségként fényfüggönnyel, opcionálisan FlexEdge, rugalmas záróéllel rendelhető
- ELLENÁLLÓ: acél oldalsó vezetősínek, poliészter erősítésű műanyag kapulap
- NINCS TÖBB HUZAT: kefetömítés az oldalsó vezetősínekben és alumínium alsó szegély gumi záróprofillal
- ESZTÉTIKUS: egyedi nyomtatású kapulap, pl. céglogó vagy fotó
SZÍNEK
Az alábbi standard RAL-színekben rendelhető:
Opcionálisan 1,2 mm kapulap vastagsággal az alábbi RAL színekben rendelhető:
Az oldalsó vezetősínek és a burkolat opcionálisan bármely szabványos RAL színben kaphatók. * A konfigurációtól függően.
Opciók
ALKALMAZÁSI PÉLDÁK
AZ ÁRUHÁZAKBAN biztosítani kell a folyamatos készletfeltöltést. Fontos szempont a személyzet gyors közlekedése a raktárba raklapos kocsikkal stb. Egy nagy nyomógomb vagy kártyaolvasó segítségével a személyzet könnyen hozzáférhet az eladótértől elválasztott raktárhoz. A Speedroller Prime gyors működésének köszönhetően, az eladótér klímája kellemes marad.

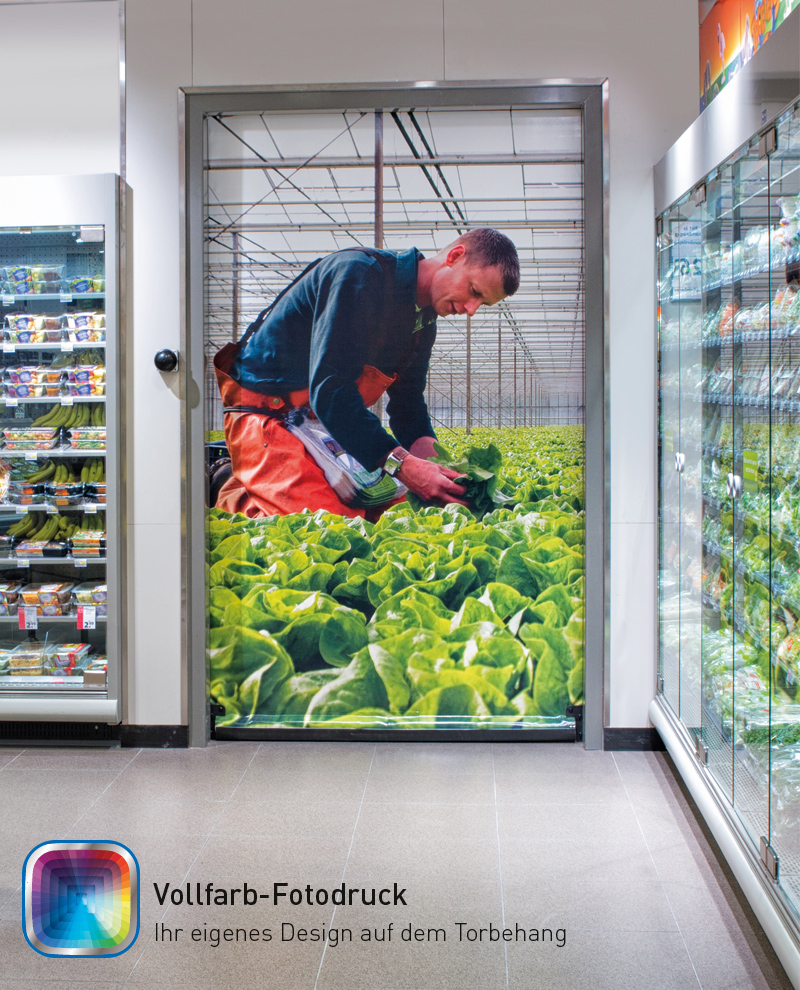

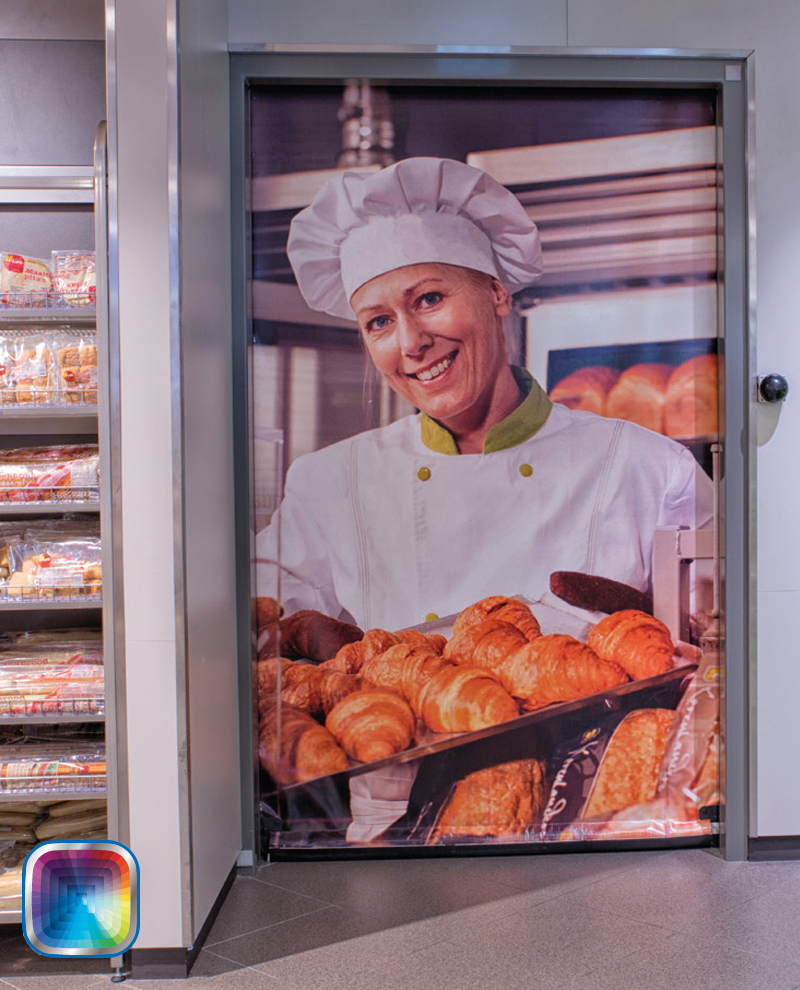

Az egyrészes kapulap igény szerint nyomtatható. Így egy zárt átjáró dekorációként is szolgálhat. Ez a magyarázat arra, hogy a Novoferm SpeedRollerek már évek óta alapfelszereltségnek számítanak számos ismert áruházláncnál!
Az ÉLELMISZERIPAR gyakran használ kis méretű gyorskapukat, amelyek könnyen tisztíthatók és kézi húzózsinórral működtethetők, pl. targoncáról. A Prime termékcsaládba tartozó kapuk ideálisak abban az esetben, ha az átjáróban nincs jelentős szélnyomás.
A személyzet gyorsan nyithatja a kaput mozgásérzékelő vagy érintésmentes gomb használatával. Az IXIO-D radar mozgás- és jelenlétérzékelő, egyszerre nyitja a kaput és figyeli az átjárót.
VEZÉRLÉS
MŰSZAKI ADATOK PRIME
| Max. kapufelület (SZ x M) | 12,25 m² |
| Max. szélesség (Sz) | 3.500 mm |
| Max. magasság (M) | 3.500 mm |
| Szélállóság "Windload Optimiser"-rel | 3 / 7* Bft |
| Max. szélterhelési osztály EN 12424 szerint | 0 |
| Nyitási sebesség frekvenciaszabályozóval | 1,5 m/s |
| Zárási sebesség frekvenciaszabályozóval | 0,5 m/s |
| Nyitási/zárási sebesség standard vezérléssel | 1 m/s |
| Kapulap vastagsága (standard/opcionális) | 0,7 / 1,2 mm |
| Kapulap súlya (standard/opcionális) | 680 /1 400 g/m² |
| Kültéri felhasználás | nem |

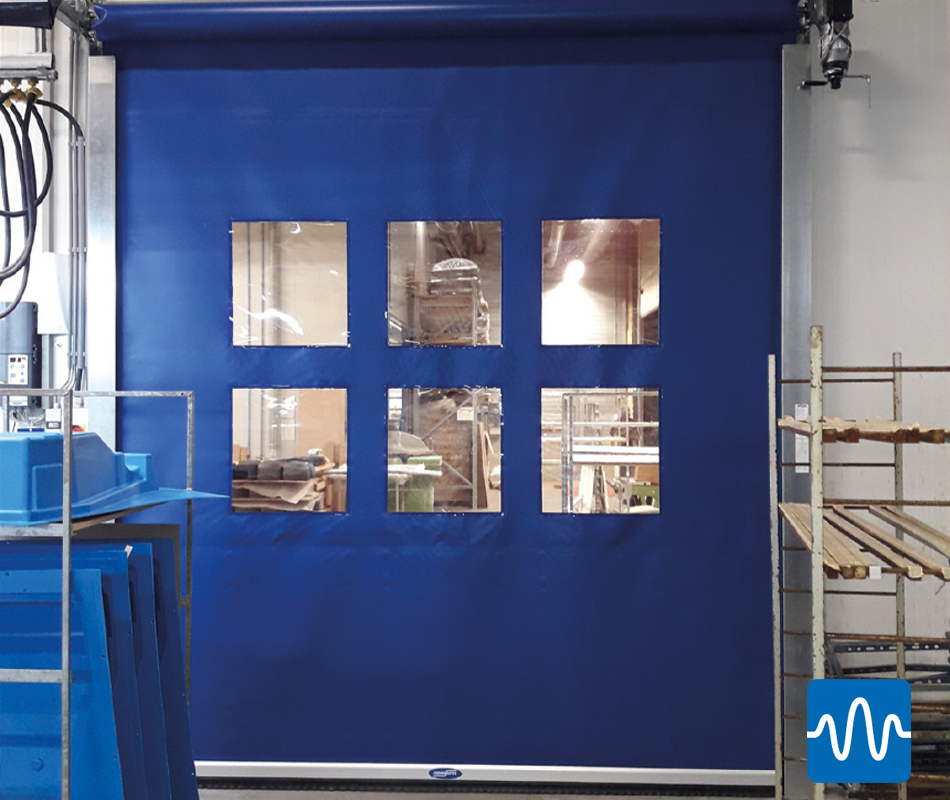

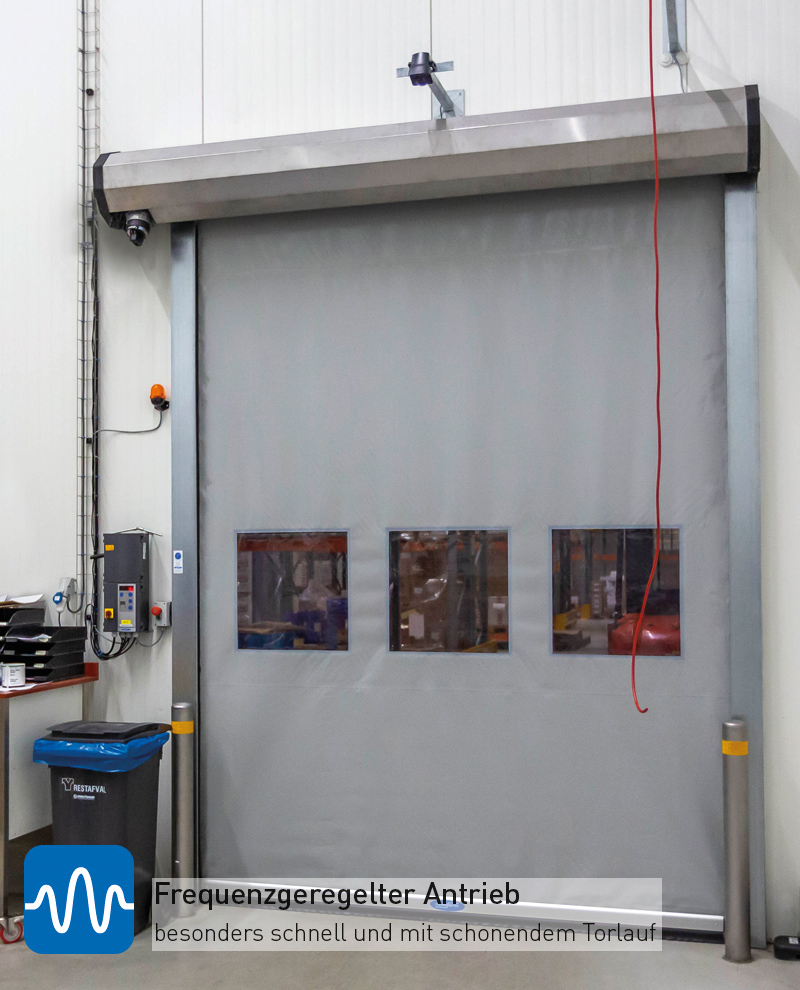

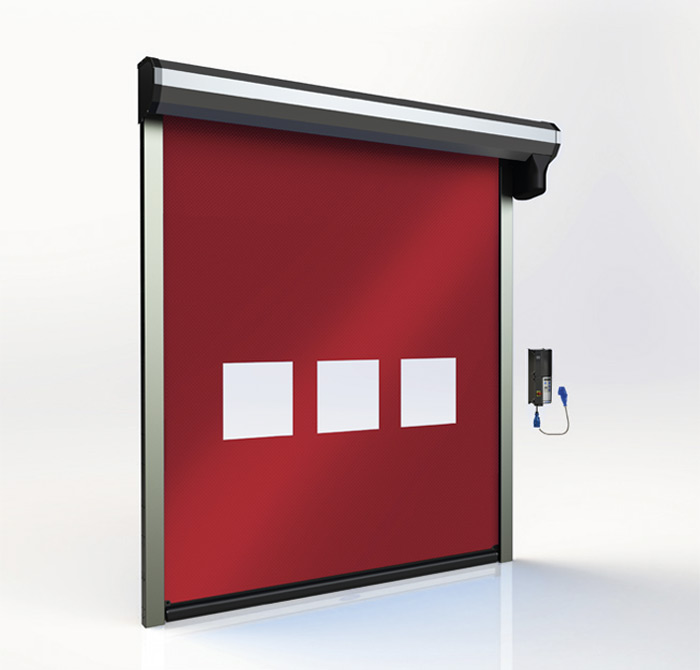

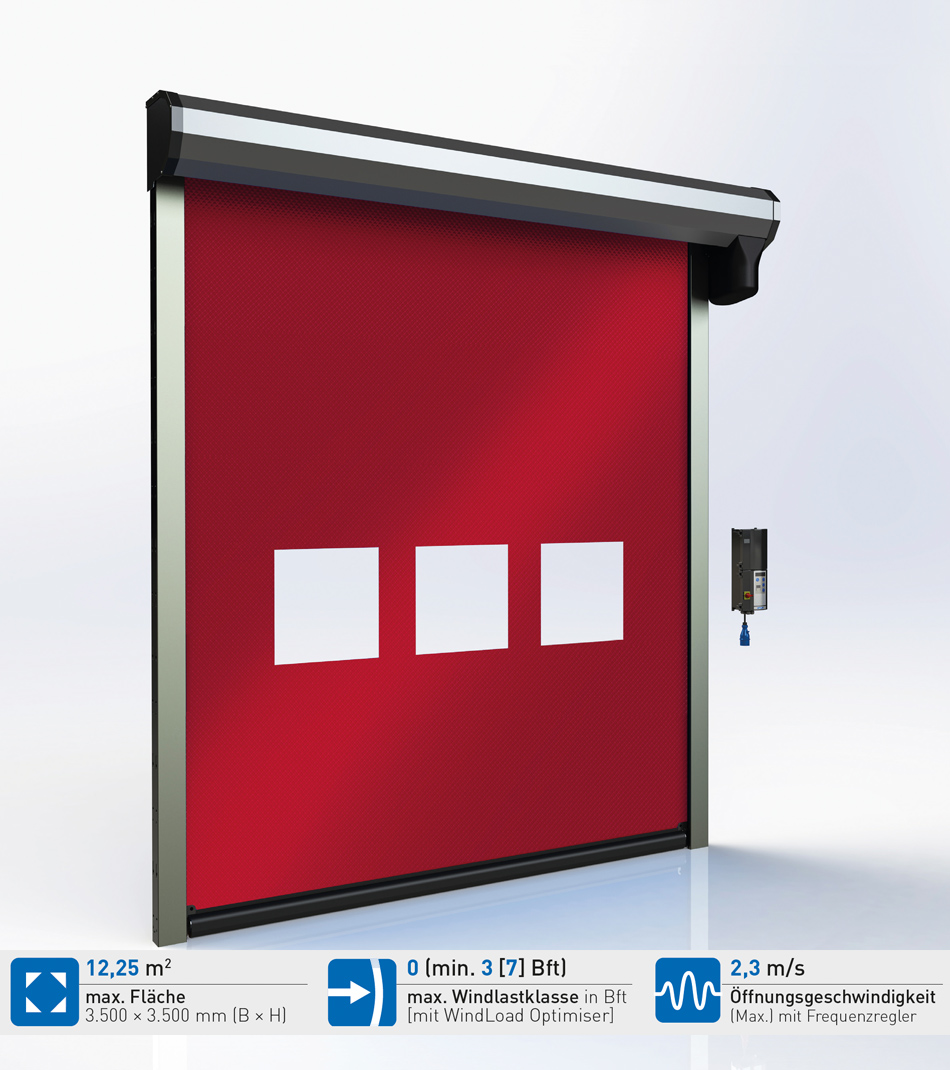

Prime-XF
GYORS ÉS CSENDES MEGOLDÁS HUZAT ELLEN
A SPEEDROLLER PRIME (XF) kiválóan alkalmas közepes méretű nyílásokhoz (12,25m2) és normál használatra.
Ideális választás személyforgalom számára és könnyű áruk mindennapi mozgatásához. Az egy darabból álló kapulap rendkívül csendes működésű, és igény szerint testre szabható.
A Novoferm SpeedRollerek praktikus és gyakran használt termékek áruházakban, amellyel sok energiát takarítanak meg, és esztétikus megjelenésükkel hozzájárulnak a barátságos belsőtérhez.
- Áruházak
- Élelmiszeripar
- Laboratóriumok
- Könnyűipar
TULAJDONSÁGOK
- SZÉLÁLLÓSÁG: 3-as Bft-ig, Windload Optimiser-rel akár 7 Bft-ig is
- ÁTHALADÁS GYALOG VAGY JÁRMŰVEL : mozgásérzékelővel vagy távirányítóval a kapu olyan gyorsan nyílik, hogy a sebességet alig kell csökkenteni áthaladáskor
- CSENDES: az egy darabból álló kapulap gyakorlatilag zajmentes

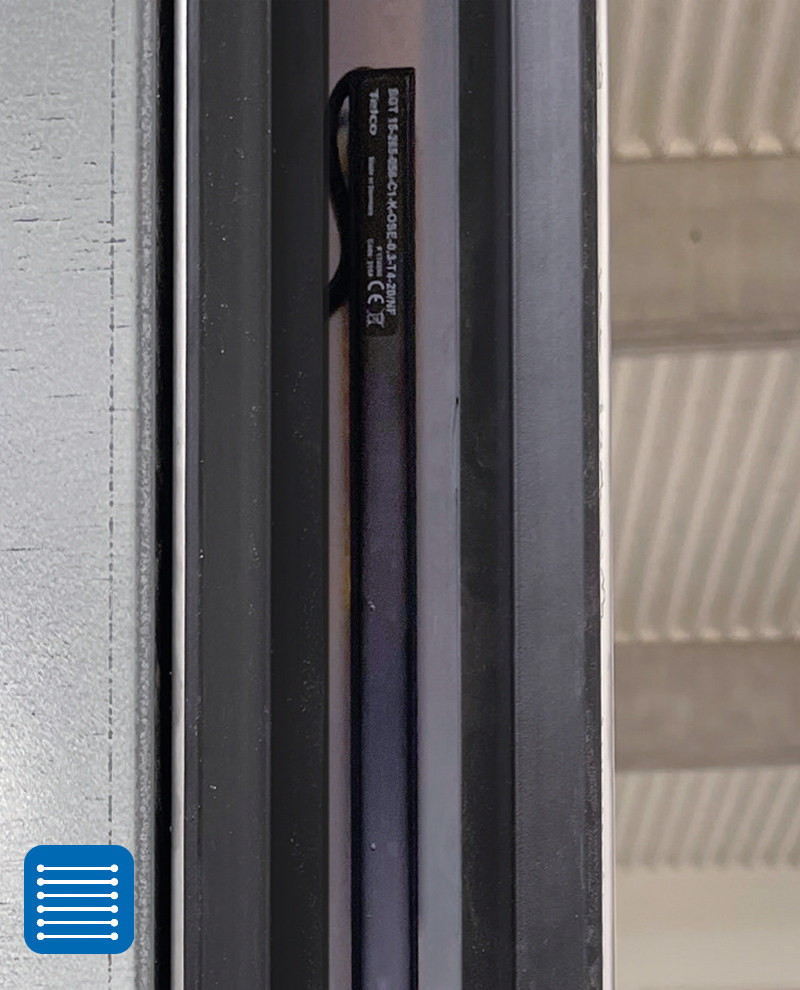

- BIZTONSÁGOS : alapfelszereltségként fényfüggönnyel, opcionálisan FlexEdge, rugalmas záróéllel rendelhető
- ELLENÁLLÓ: acél oldalsó vezetősínek, poliészter erősítésű műanyag kapulap
- NINCS TÖBB HUZAT: gumitömítés az oldalsó vezetősínekben és a záróprofilban
SZÍNEK
Standard 1,2 mm-es kapulappal, az alábbi RAL-színekben rendelhető:
Az oldalsó vezetősínek és a burkolat opcionálisan bármely szabványos RAL színben kaphatók. * A konfigurációtól függően.
Opciók
ALKALMAZÁSI PÉLDÁK
AZ ÁRUHÁZAKNAK ahhoz, hogy a polcok folyamatos utántöltéséről gondoskodjanak, szükség van az eladótér és raktár közötti gördülékeny közlekedés biztosítására.
A Prime-XF gyorsabb működésű, mint a standard Prime típus. A kapu biztosítja az alkalmazottaknak a raktári közlekedést, miközben nem keletkezik a vásárlók számára kellemetlen huzat az eladótérben.
A Prime-XF mindezen követelményeknek megfelel:
- Rendkívül gyors működésű (akár 2,3 m/s)
- Belépés csak kártyával vagy belépési kóddal*
- A lehető legrövidebb idő alatt biztosítja a huzatmentes átjárást

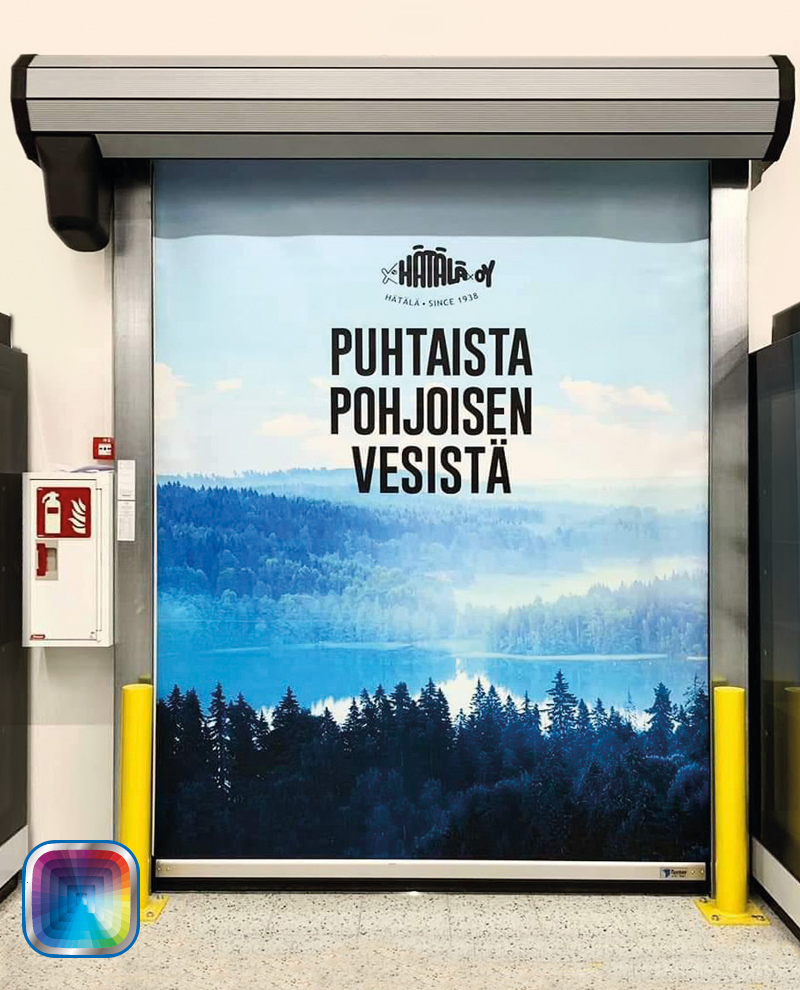

- A Prime-XF gyorskapunak kiváló egyedi megjelenést adhat pl. egy Ön által választott életnagyságú képpel
A LOGISZTIKAI VÁLLALATOK pontosan összehangolt áruforgalommal dolgoznak. Az intelligens vezérléssel ellátott SpeedRoller gyorskapuk használatával, a különböző helyiségek közötti anyagmozgatások is hatékonyan kezelhetők .
Gyakran nehéz fenntartani a kellemes beltéri klímát, különösen a nagyobb épületekben, ahol sok alkalmazott dolgozik és sok, nagy forgalommal rendelkező, kis és közepes méretű átjáró van, amelyeket nyitni és zárni kell.
A Prime-XF ideális erre a célra: gyors, megbízható és rendkívül csendes.
VEZÉRLÉS
műszaki adatok Prime-XF
| Max. kapufelület (SZ x M) | 12,25 m² |
| Max. szélesség | 3.500 mm |
| Max. magasság | 3.500 mm |
| Szélállóság "Windload Optimiser"-rel | 3 / 7* Bft |
| Max. szélterhelési osztály EN 12424 szerint | 0 |
| Nyitási sebesség frekvenciaszabályozóval | 2,3 m/s |
| Zárási sebesség frekvenciaszabályozóval | 0,5 m/s |
| Nyitási/zárási sebesség standard vezérléssel | 1 m/s |
| Kapulap vastagsága | 1,2 mm |
| Kapulap súlya | 1 400 g/m² |
| Kültéri felhasználás | nem |

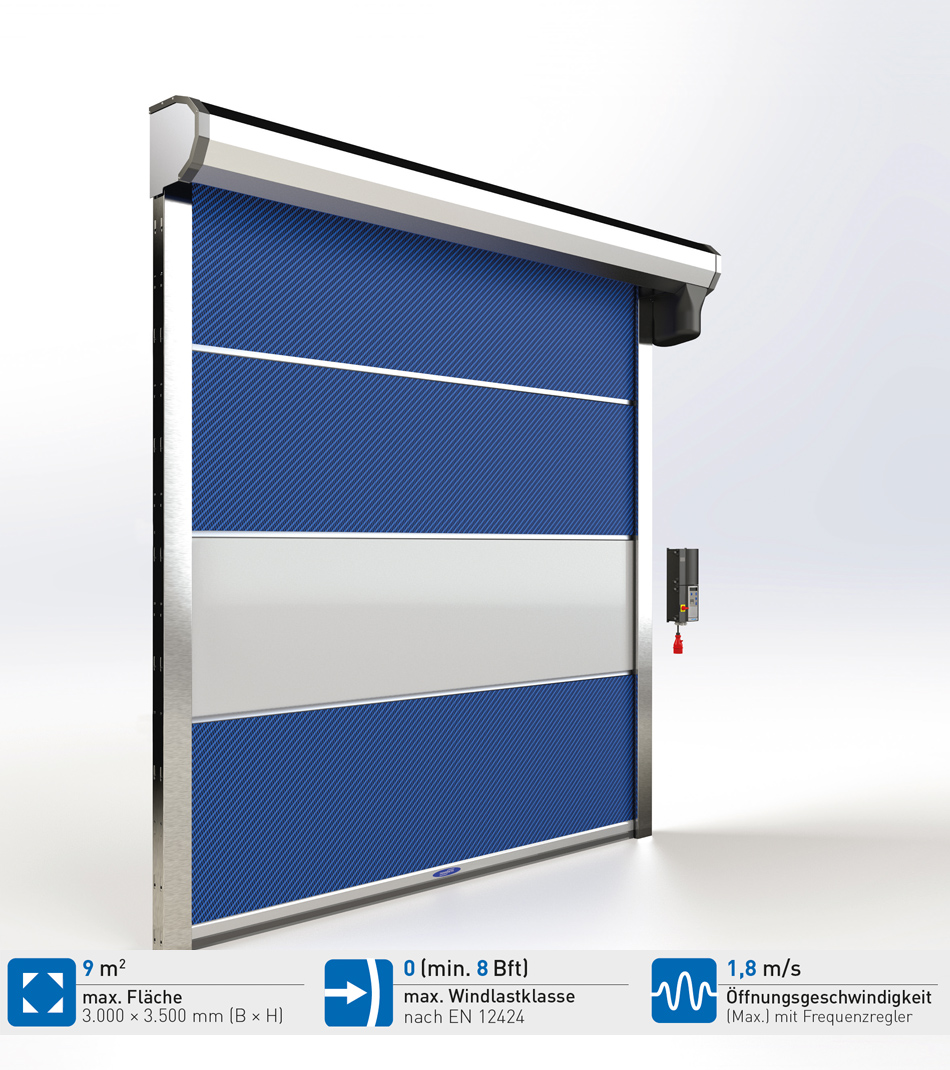

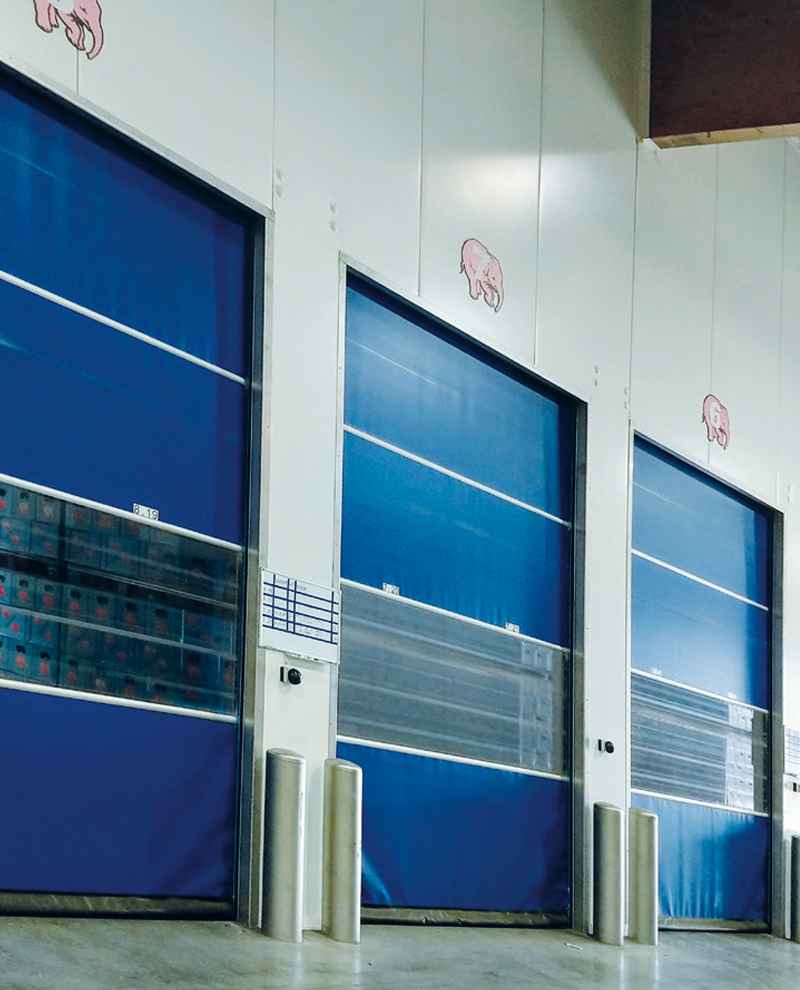

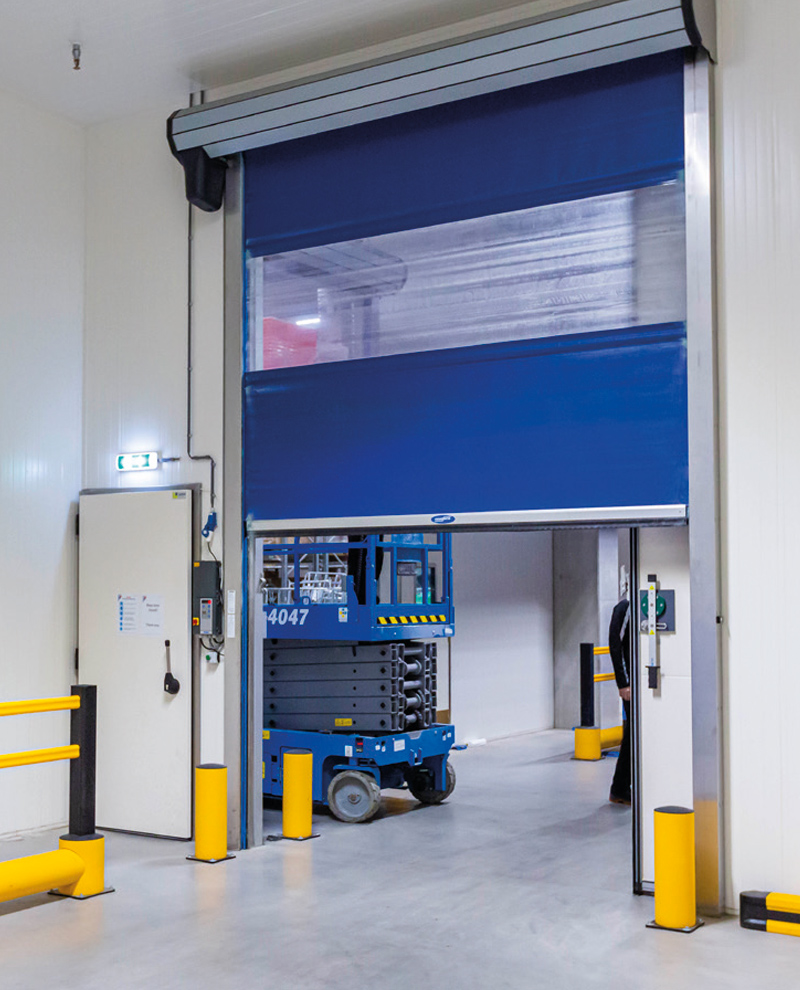

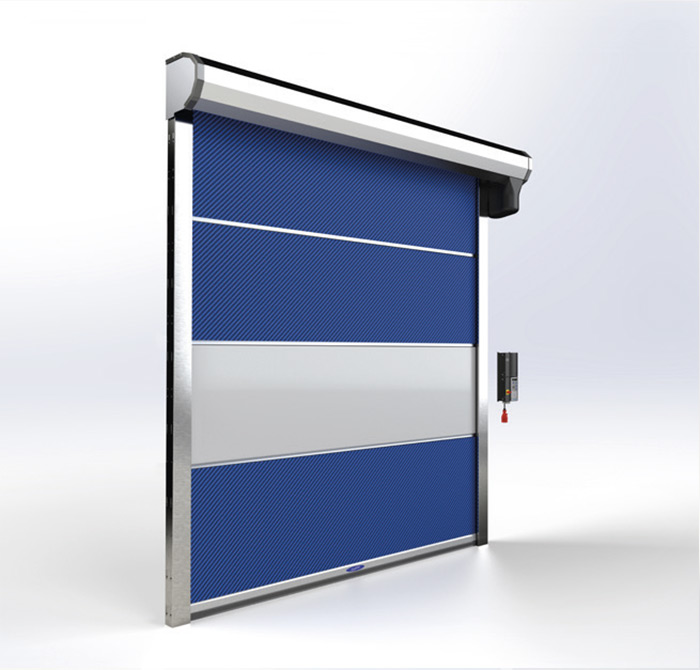

Strong-E
MINDEN ALAPVETŐ FUNKCIÓ EGY TAKARÉKOS CSOMAGBAN
A SPEEDROLLER STRONG-E jó megoldás a legfeljebb 9m2 felületű, mérsékelt szélnyomású átjárókhoz.
Ideális választás a mindennapi árumozgatáshoz. A megerősítő profilok további stabilitást biztosítanak. Ez a típus nagy forgalom esetén is praktikus megoldás az 1,8 m/s nyitási sebessége miatt. Alkalmas intenzív termelési folyamatokhoz, ahol az állásidő nem tolerálható .
Ezt az innovatív kaput széleskörű felhasználási terület jellemzi.
ALKALMAZÁS
- Logisztikai központok
- Raktárak
- Élelmiszeripar
- Könnyű- és nehézipar
TULAJDONSÁGOK
- SZÉLÁLLÓSÁG: 8-as Bft-ig EN 12424 szabvány szerint
- GYORS: A Strong-E ideális az intenzív gyalogos- vagy járműforgalom részére, még nagyobb szélnyomású átjárókban is, például gyártócsarnokokban.
- BIZTONSÁGOS: alapfelszereltségként fényfüggönnyel, opcionálisan FlexEdge, rugalmas záróéllel rendelhető
- ELLENÁLLÓ: acél oldalsó vezetősínek, poliészter erősítésű műanyag kapulap
- NINCS TÖBB HUZAT: kefetömítés az oldalsó vezetősínekben, záróprofil gumitömítéssel
SZÍNEK
Alapfelszereltségként az alábbi RAL-színekben kapható:
Az oldalsó vezetősínek és a burkolat opcionálisan bármely szabványos RAL színben kaphatók. * A konfigurációtól függően.
Opciók
ALKALMAZÁSI PÉLDÁK

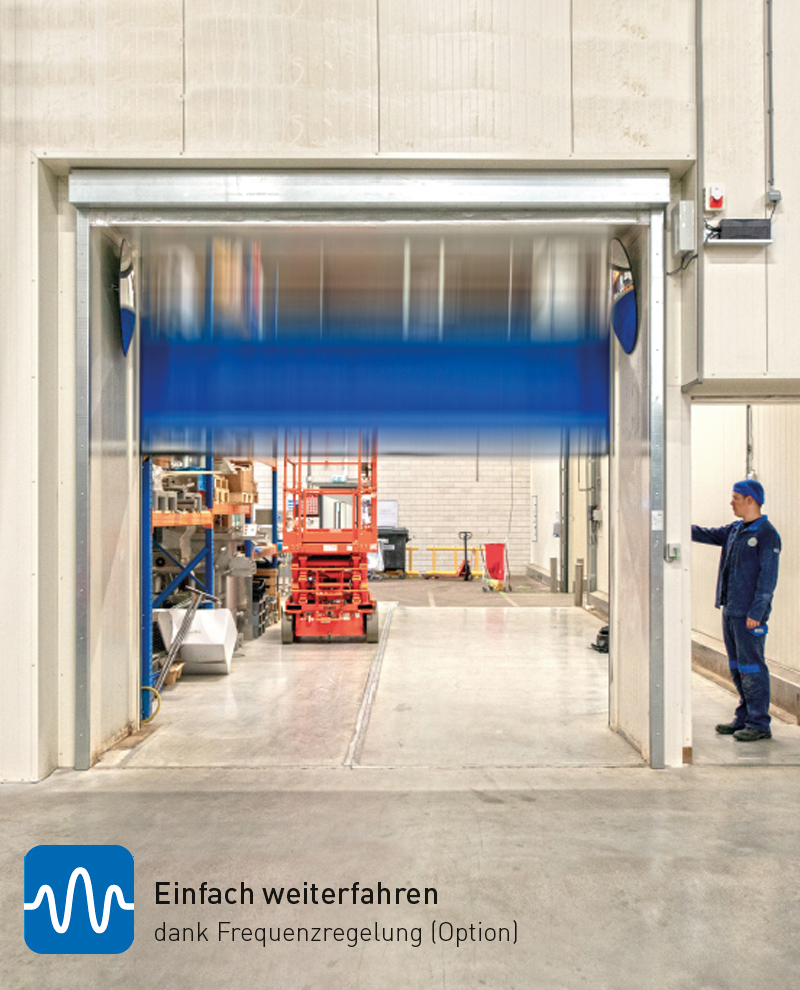

A RAKTÁRAKNAK gyorsan és könnyen hozzáférhetőnek, ugyanakkor huzatmentesnek kell lenniük.
Egy nagy nyomógomb vagy egy radaros mozgásérzékelő lehetővé teszi a személyzet számára a gyors be- és kilépést. Ez biztosítja, hogy raktárai a megfelelő hőmérsékleten maradjanak, és termékei mindig könnyen hozzáférhetőek legyenek. A nyomógomb segítségével alkalmazottai beléphetnek az ügyfelektől elzárt területre. Ez különösen a nagy gyalogosforgalom esetén tud hasznos lenni.
Ha az átjáróban a szélnyomás több mint 3 Bft, egy Prime nem biztos, hogy elegendő, míg egy Strong már túl sok. Ilyen esetekben a SpeedRoller Strong-E a megfelelő választás.
Használja a Strong-E gyorskaput olyan KÜLÖNLEGES RENDELTETÉSŰ HELYISÉGEK esetén, amelyeket gyorsan és huzatmentesen kell bezárni, de könnyen újra kell nyitni (például távirányítóval)!
Egyszerűen használható, megbízható és gazdaságos megoldás!
VEZÉRLÉS
Műszaki adatok Strong-E
| Max. kapufelület (Sz × M) | 9 m² |
| Max. szélesség | 3.000 mm |
| Max. magasság | 3.500 mm |
| Szélállóság "Windload Optimiser"-rel | 8 Bft |
| Max. szélterhelési osztály EN 12424 szerint | 0 |
| Nyitási sebesség frekvenciaszabályozóval | 1,8 m/s |
| Zárási sebesség frekvenciaszabályozóval | 0,5 m/s |
| Nyitási/zárási sebesség standard vezérléssel | 1 m/s |
| Kapulap vastagsága | 0,7 mm |
| Kapulap súlya | 680 g/m² |
| Kültéri felhasználás | nem |

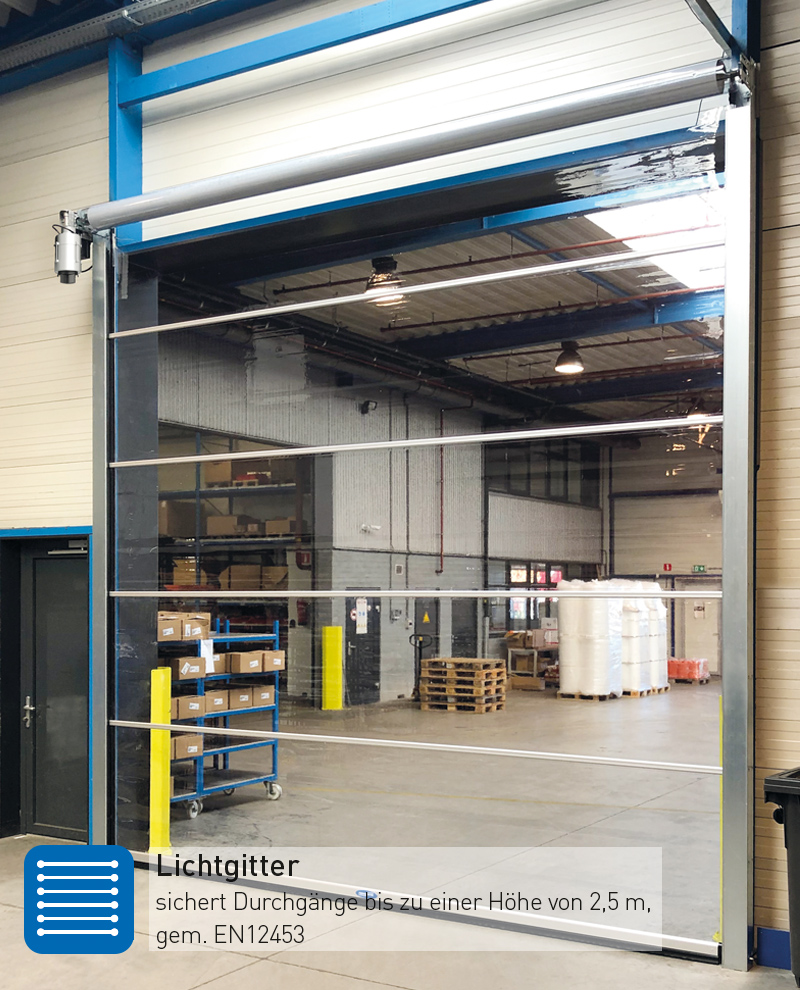

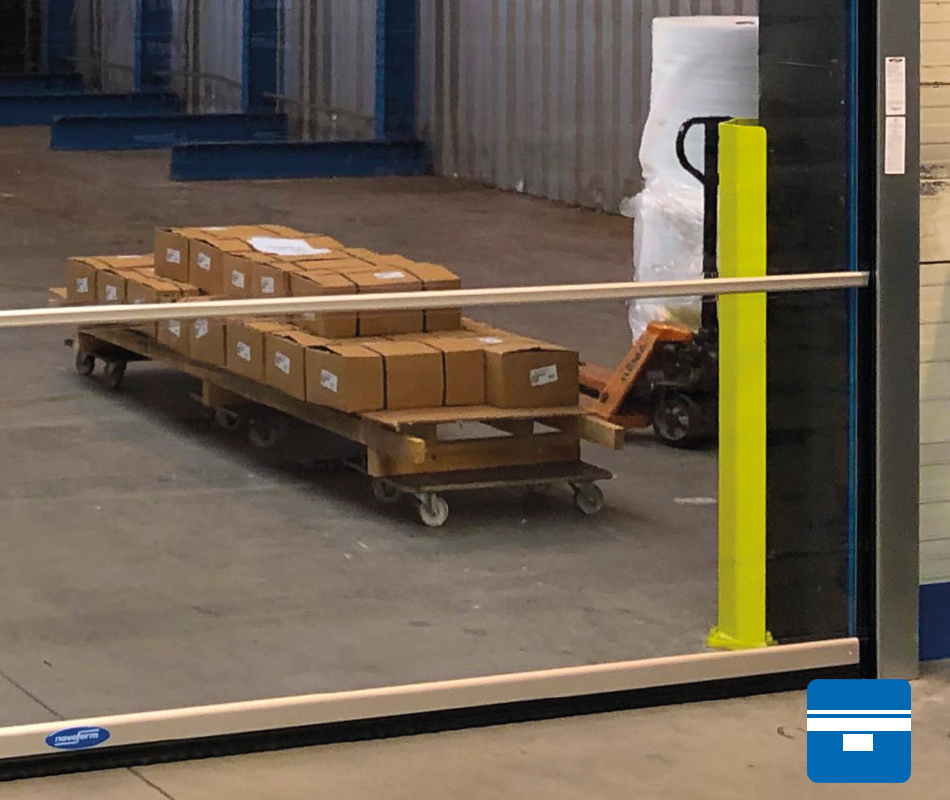

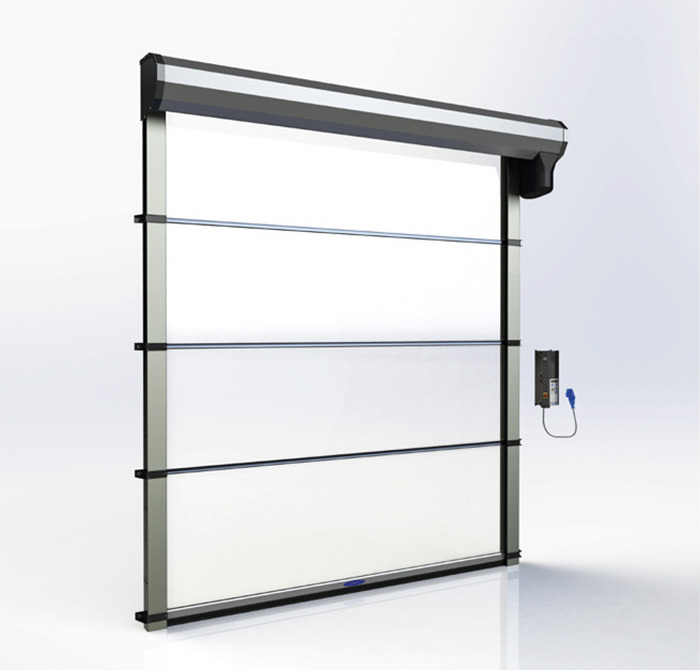

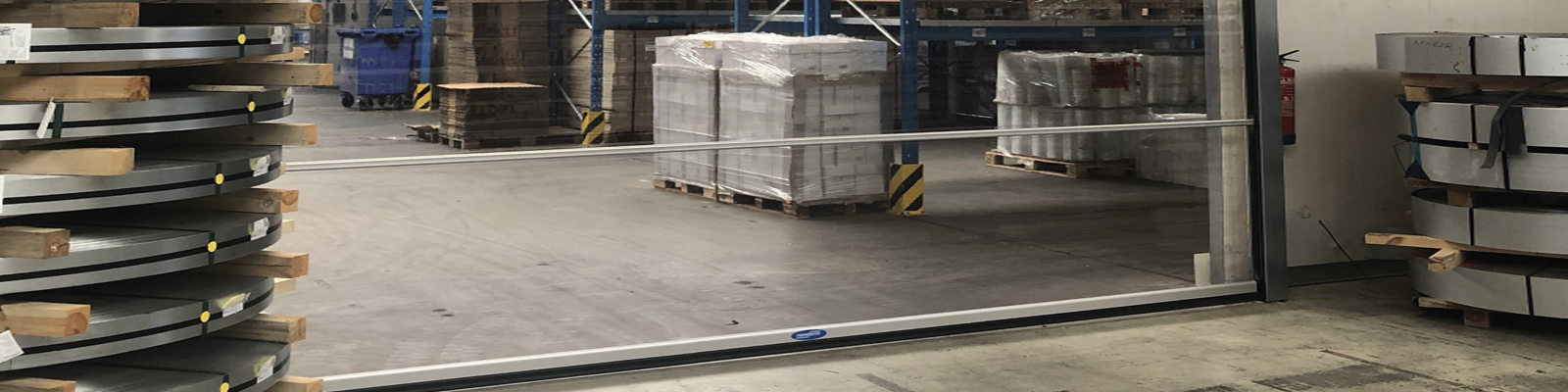

Strong Fullvision
Zavartalan rálátás a nagy forgalmú terekre
A SPEEDROLLER STRONG-FULLVISION a standard beltéri gyorskapunk átlátszó változata:
Megbízható technológia, amely hosszú éveken át biztosítja a problémamentes működést és a tökéletes átláthatóságot.
Ideális olyan átjárókhoz, ahol a forgalom gyakran mindkét irányban zajlik. Segít megelőzni a baleseteket, hiszen egy pillantással látható, ha szemből érkezik forgalom.
ALKALMAZÁS
- Könnyű- és nehézipar
- Műhelyek, ahol intenzív a kétirányú közlekedés
- Olyan területek, ahol nagy átláthatóságra van szükség
- Áthajtó (drive-through) területek
TULAJDONSÁGOK
- SZÉLÁLLÓSÁG: 7-es Bft-ig (5 000 × 5 000 mm) 1. szélosztály EN 12424 szerint (3 000 mm szélességig)

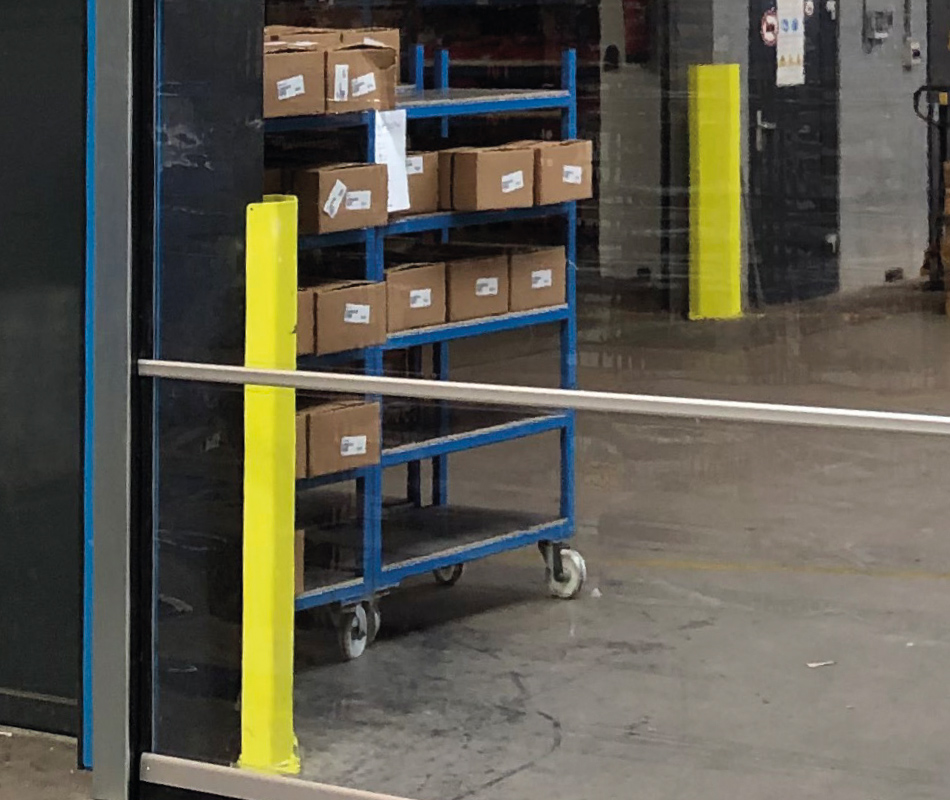

- TELJESEN ÁTLÁTHATÓ: a szembejövő forgalom jól felismerhető
- HANGSZIGETELÉS: zajcsökkentés, a tengelyen lévő kiegészítő hangszigetelésnek köszönhetően
- BIZTONSÁGOS : alapfelszereltségként fényfüggönnyel ellátva
- ELLENÁLLÓ: acél oldalsó vezetősínek, rendkívül rugalmas műanyagból készült kapulap
- NINCS TÖBB HUZAT: kefetömítés az oldalsó vezetősínekben, záróprofil gumitömítéssel
- BEÉPÍTÉS: bármilyen átjáróba 25m2-ig, beltérre
Opciók
ALKALMAZÁSI PÉLDÁK
A mindkét irányban erős targonca forgalommal működő GYÁRTÓÜZEMEK egy átlátszó gyorskapuval javíthatják a biztonságot és felgyorsíthatják a gyártási folyamatot. Ha a szembejövő forgalom közvetlenül látható, elkerülhetők a balesetek.

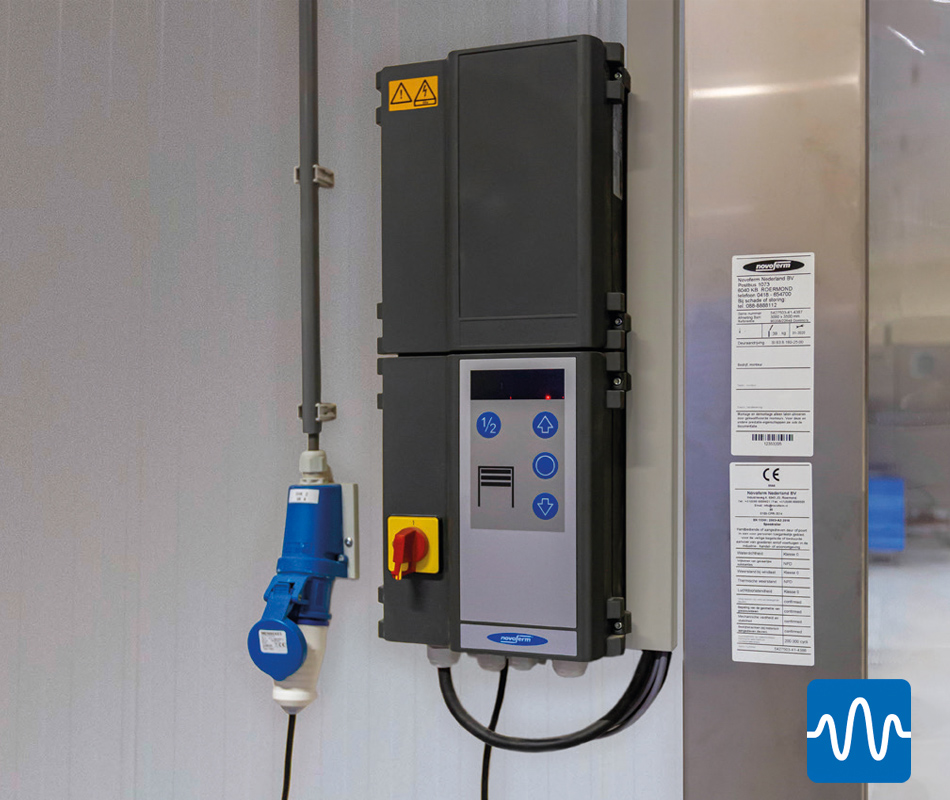

A frekvenciaváltós meghajtással és intelligens vezérléssel, hurokdetektorral vagy húzókapcsolóval felszerelt kapu olyan gyorsan nyílik, hogy a targonca gyakorlatilag akadálytalanul áthaladhat, ha az útvonal jól látható.
Azok a MŰHELY tulajdonosok, akik szeretnék, hogy ügyfeleik betekintést nyerjenek a kulisszák mögé, és ezáltal növeljék a dolgozók munkájába vetett bizalmukat, egy STRONG-FULLVISION kapuval megfelelően elkülöníthetik a műhelyt és a bemutatótermet. Az ügyfelek megfigyelhetik a dolgozókat munka közben, de nem léphetnek be a műhelybe, és így nem zavarják a munkájukat. A STRONG-FULLVISION a műhely és a bemutatóterem eltérő klímájának szabályozását is megkönnyíti, nem lesz huzat és nem engedi át a zajt sem.
Röviden: elengedhetetlen minden modern autószerviz számára.
Az áthajtós (drive-through) területeken fontos, hogy az ügyfelek kényelmesen várakozhassanak, amíg sorra kerülnek – miközben folyamatosan látják, mennyi idő van még hátra. Erre a célra a STRONG-FV tökéletes megoldást kínál!
VEZÉRLÉS

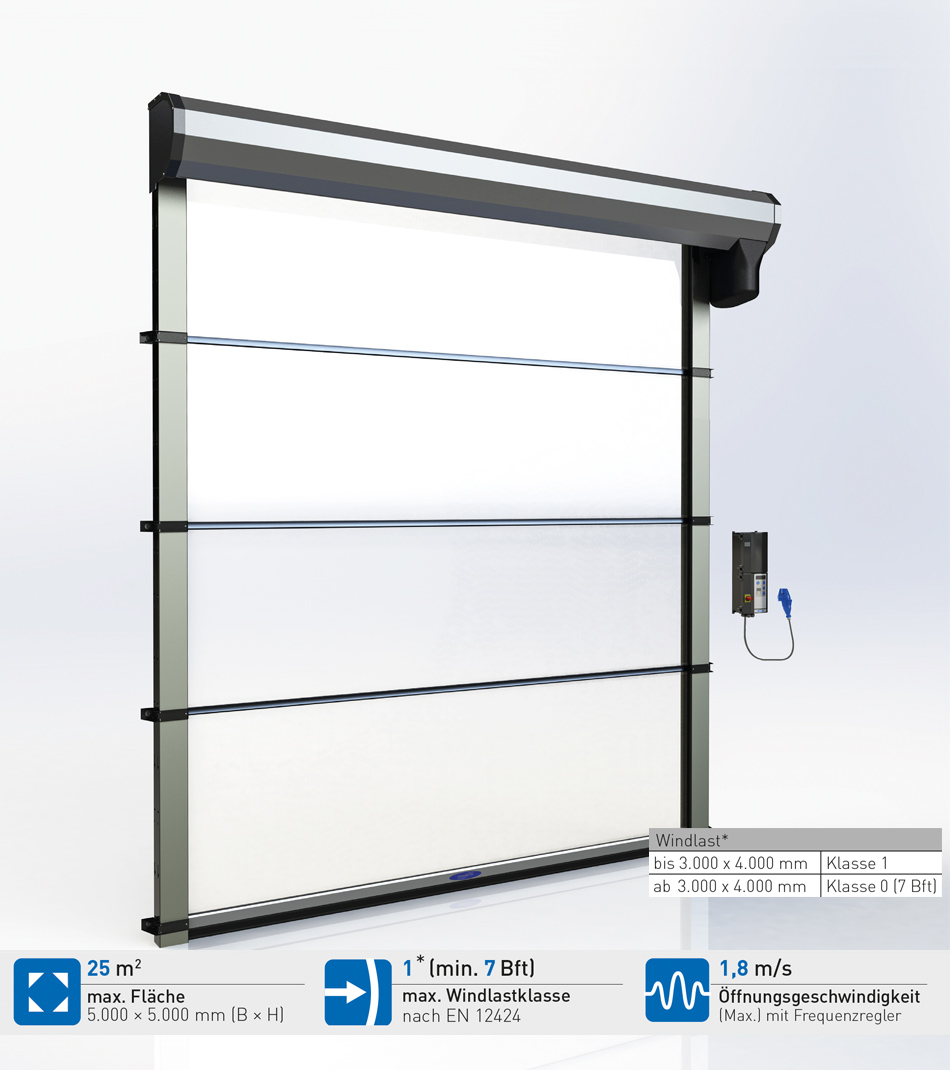

Műszaki adatok STRONG FULLVISION
| Max. kapufelület (Sz × M) | 25 m² |
| Max. szélesség | 5.000 mm |
| Max. magasság | 5.000 mm |
| Szélállóság "Windload Optimiser"-rel | 7 Bft |
| Max. szélterhelési osztály EN 12424 szerint | 1* |
| Nyitási sebesség frekvenciaszabályozóval | 1,8 m/s |
| Zárási sebesség frekvenciaszabályozóval | 0,5 m/s |
| Nyitási/zárási sebesség standard vezérléssel | 1 m/s |
| Kapulap vastagsága | 0,8 mm |
| Kültéri felhasználás | nem |

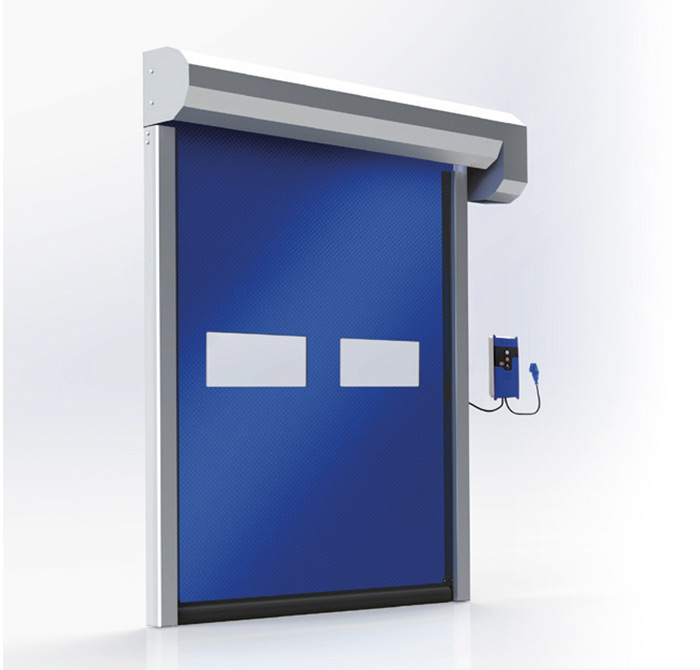

Novozip
AUTOMATIKUSAN VISSZARENDEZŐDŐ GYORSKAPU
Az ún. “önjavító” SPEEDROLLER NOVOZIP ideális megoldás legfeljebb 20,25m2-es, intenzíven használt nyílásokhoz.
A kapuszerkezet önjavító funkciója csökkenti a meghibásodások számát, és így megakadályozza a munkafolyamat megszakítását.
A NOVOZIP egy gyors, felhasználóbarát térlezáró megoldás.
Kiváló védelmet nyújt a huzat ellen, megkönnyíti a légkondicionálást, és ezáltal jelentős energiát takarít meg.
ALKALMAZÁS
- Áruházak
- Élelmiszeripar
- Laboratóriumok
- Ipar
TULAJDONSÁGOK
- SZÉLÁLLÓSÁG: 11-es Bft-ig, 3. szélosztályig EN 12424 szerint
- ÖNJAVÍTÓ: a kapulap ütközés után automatikusan visszaáll a helyére
- CSENDES: egy darabból álló kapulap, gyakorlatilag zajmentes
- BIZTONSÁGOS : alapkivitelben fényfüggönnyel és puha FlexEdge záróéllel
- ELLENÁLLÓ: acél oldalsó vezetősínek, poliészter erősítésű műanyag kapulap
- HUZATVÉDELEM: a cipzáras technológia és a tömítések kiváló védelmet nyújtanak a huzat ellen
- BEÉPÍTÉS: alkalmas minden átjáróhoz, legfeljebb 20,25m2-ig beltérben vagy külső falak belső oldalán
SZÍNEK
Standard kivitelben 900 g/m2 kapulap súllyal kapható, a következő RAL-színekben:
Opcionálisan fehér kapulappal is rendelhető, 1 050 g/m2 súllyal.
Az oldalsó vezetősínek és a burkolat opcionálisan bármely szabványos RAL színben kaphatók.
* A konfigurációtól függően.
Opciók
ALKALMAZÁSI PÉLDÁK
A KÖNNYŰ- ÉS NEHÉZIPARBAN a gyártási folyamatoknak megszakítások és késedelmek nélkül kell működniük. Ha a termelés több épületben folyik, akkor szükség van az épületek közötti szállításra.
Az elakadt vagy akár meghibásodott kapuk okozta késések elfogadhatatlanok.
A NOVOZIP rendkívül gyors, nagy szélterhelés esetén is rendkívül megbízható, és önjavító is: ütközés után a kapulap automatikusan visszatér a vezetősínbe. Ez gyakorlatilag kiküszöböli a termelési folyamat megszakítását.
Ezzel egyidejűleg rengeteg energiát takarít meg, és tartósan kellemes beltéri klímát biztosíthat.
Az ÉLELMISZERIPARBAN a kapuknak gyorsnak, megbízhatónak és könnyen tisztíthatónak kell lenniük. A zsanérok és a záróélek mentén szennyeződések halmozódhatnak fel, amelyek nem megengedettek. A különböző csarnokok között gyakran jelentős a szélnyomás. Ilyen körülmények között a NOVOZIP a tökéletes megoldás.
Az AUTÓIPARBAN a gyártósorok gyakran az egyik csarnokból a szomszédos csarnokba futnak. A nagysebességű kapuk segítenek fenntartani a csarnokok klímáját és energiát takarítanak meg, ugyanakkor elválasztják egymástól az egyes területeket, így a por, a szennyeződés és a zaj nem terjedhet. A gyorskapuk integrálhatók a folyamatirányító rendszerbe, ezzel biztosítva a zavartalan termelést.
A Novoferm intelligens vezérlőrendszereivel minden egyes kapu bármilyen feladathoz testre szabható.
VEZÉRLÉS
MAGIC SWITCH Vezérlőegység
A Magic Switch vezérlő úgy működik, mint egy érintésmentes gomb.
Nagy jelentősége olyan környezetben van, ahol fontos a higiénia, például az élelmiszeriparban.
Műszaki adatok Novozip
| Max. kapufelület (Sz × M) | 20,25 m² |
| Max. szélesség | 4.500 mm |
| Max. magasság | 4.500 mm |
| Szélállóság "Windload Optimiser"-rel | 11 Bft |
| Max. szélterhelési osztály EN 12424 szerint | 3* |
| Nyitási sebesség frekvenciaszabályozóval | 2,0 m/s |
| Zárási sebesség frekvenciaszabályozóval | 0,5 m/s |
| Kapulap vastagsága | 1,0 mm |
| Kapulap súlya, M2 osztály | 900 g/m² |
| Kapulap súlya (opcionális) | 1.050 g/m² |
| Kültéri felhasználás | igen |

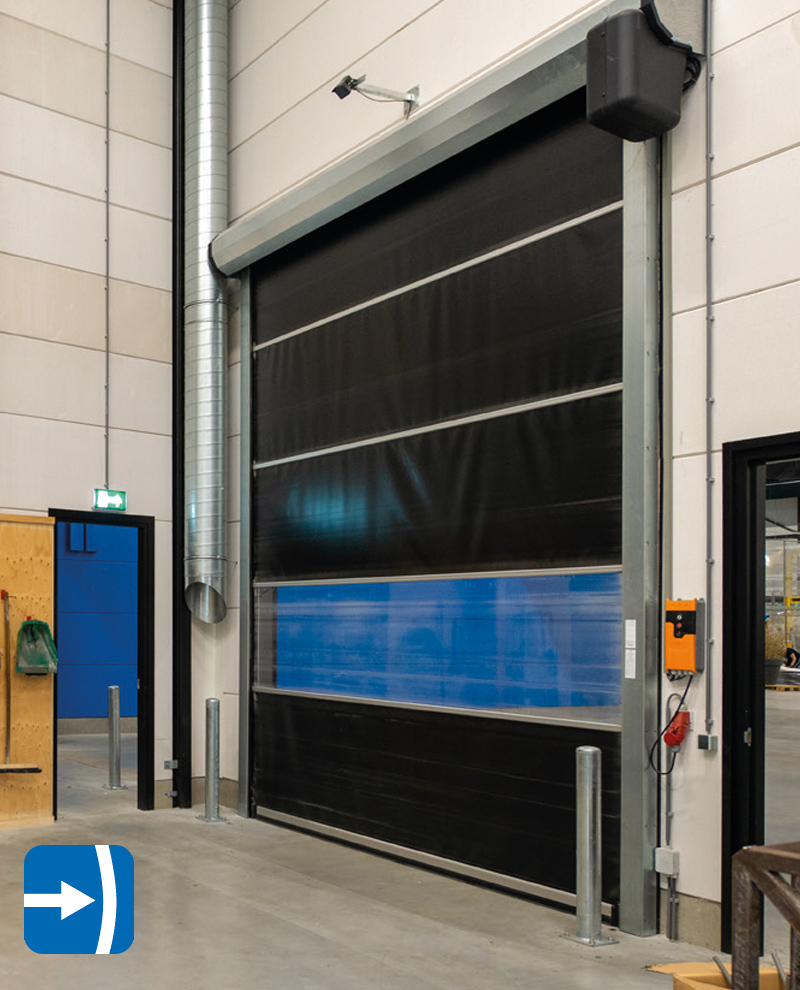

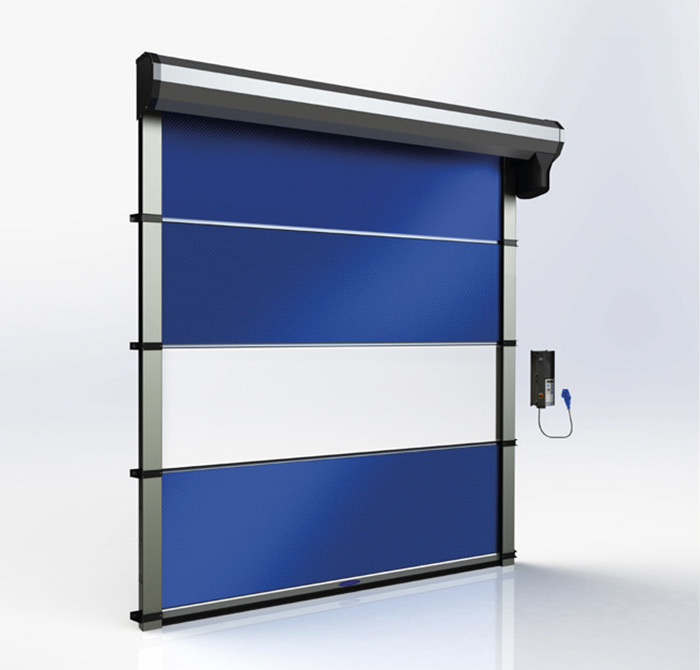

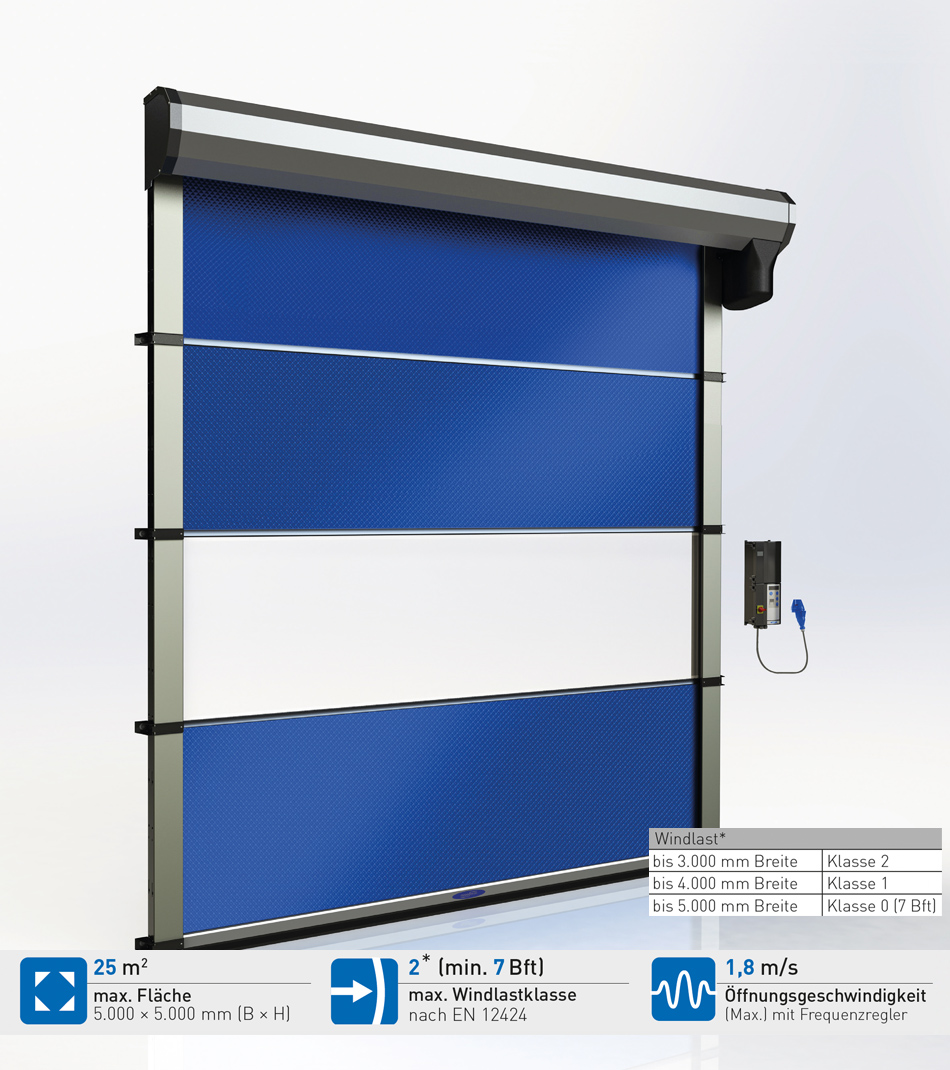

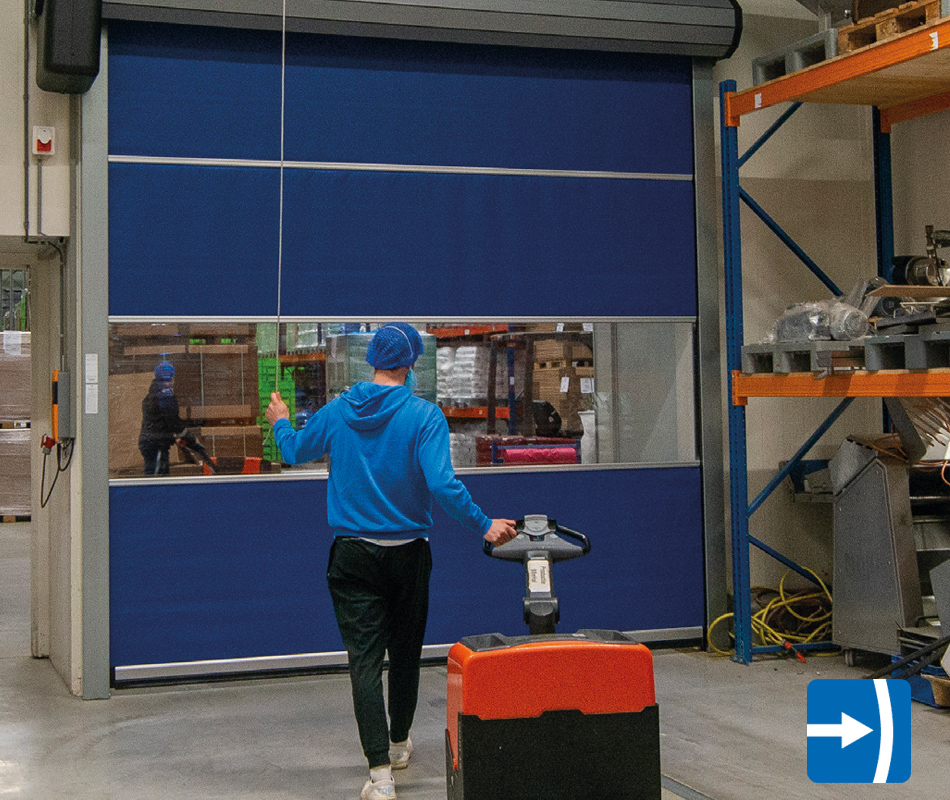

Strong
MEGJELENÉS ÉS TELJESÍTMÉNY TÖKÉLETES HARMÓNIÁBAN
A SPEEDROLLER STRONG kifejezetten nagy sebességre és intenzív használatra lett kifejlesztve.

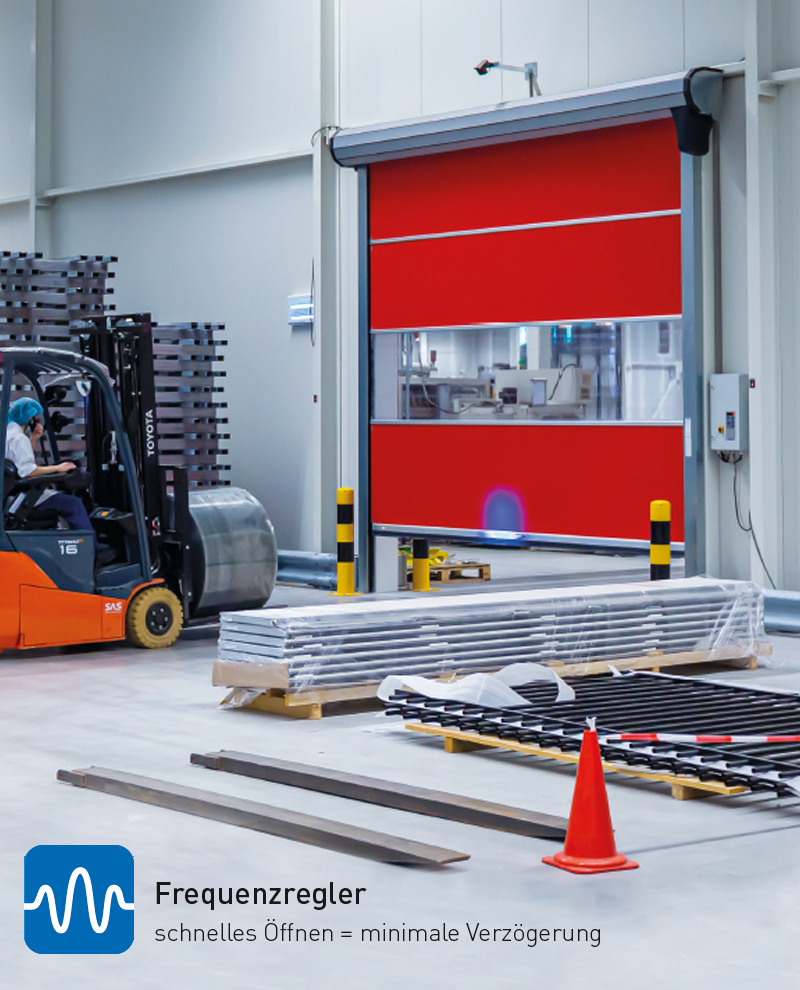

Ideális a gyors árumozgatáshoz, 1,8 m/s nyitási sebességgel rendelkezik, emiatt praktikus megoldás intenzív termelési folyamatokhoz, ahol nem tolerálható az állásidő.
A megerősítő profilok további stabilitást biztosítanak, még nagy szélnyomás esetén is. Legfeljebb 25m2-es nyílásokhoz alkalmas.
ALKALMAZÁS
- Logisztikai központok
- Raktárak
- Ipari csarnokok
- Nehézipar
TULAJDONSÁGOK
- SZÉLÁLLÓSÁG: 7-es Bft-ig (5 000 × 5 000 mm) 2. szélosztály EN 12424 szerint (3 000 mm szélességig)
- GYORS: nagyon gyakori nyitás és zárás, ez a SpeedRoller STRONG erőssége
- MAXIMÁLIS megbízhatóság mindenféle beltéri környezetben
- HANGSZIGETELÉS: fokozott zajcsökkentés a tengelyen lévő kiegészítő hangszigetelésnek köszönhetően
- NINCS TÖBB HUZAT: kefetömítés az oldalsó vezetősínekben, záróprofil gumitömítéssel
- BIZTONSÁGOS : alapfelszereltségként fényfüggönnyel, opcionálisan FlexEdge, rugalmas záróéllel rendelhető
- ELLENÁLLÓ: a WindLoad Optimiser még stabilabbá teszi a Strongot nagy szélterhelés esetén is
SZÍNEK
Alapfelszereltségben a következő RAL-színekben kapható:
Opcionálisan 1,2 mm-es kapulappal is rendelhető a következő RAL-színekben:
Az oldalsó vezetősínek és a burkolat opcionálisan bármely RAL-színben kapható.
1) opcionális
* A konfigurációtól függően
Opciók
ALKALMAZÁSI PÉLDÁK
Nagy RAKTÁRAKBAN a fűtési vagy légkezelő rendszerek nyomáskülönbséget hozhatnak létre a szomszédos helyiségekhez vagy a kültéri levegőhöz képest.
A raktárban minden ipari kapunak ellen kell állnia a hatalmas szélterhelésnek, amely akkor keletkezik, amikor a raktárban felgyülemlett légnyomás egy viszonylag kis ajtónyíláson keresztül távozik.
A tömör, szekcionált kapuk ugyan képesek erre, de működésük lassabb. Ennek következtében sok hő vész el, erős huzat keletkezik és szükségtelenül lelassítja a termelési folyamatot.
Ilyen helyzetekben a SPEEDROLLER STRONG az ideális megoldás!
A LOGISZTIKAI SZOLGÁLTATÁSOK különösen akkor lehetnek hatékonyak, ha a különböző csarnokok közötti forgalom gyorsan és zökkenőmentesen folyik. Megfelelő vezérlőelemek alkalmazásával pontosan meghatározható, hogy ki melyik kapun mehet át, és melyiken nem. Ez azt jelenti, hogy a forgalom nemcsak gyorsan és zökkenőmentesen, hanem rendkívül szervezetten is folyik. Csak így tudja pontosan szabályozni az épületben az áruforgalmat, és ezáltal tovább növelni a hatékonyságot.

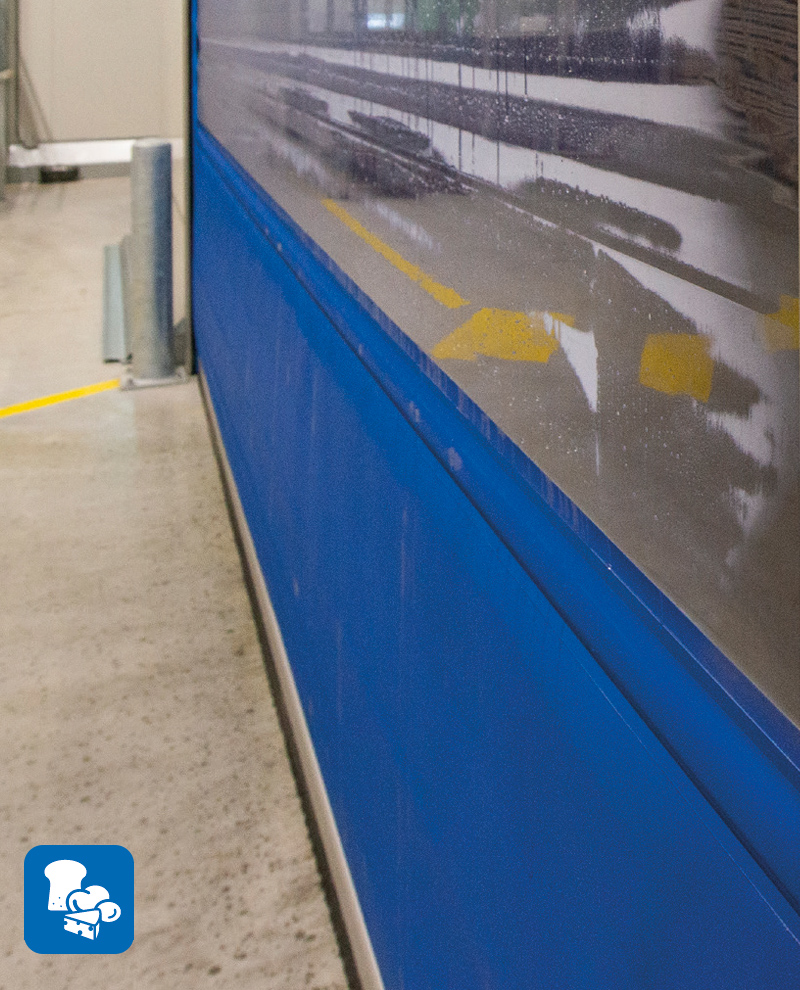

Az ÉLELMISZERIPARBAN gyors, megbízható és higiénikus kapukra van szükség. Ilyen helyzetekben a SPEEDROLLER STRONG a tökéletes megoldás: gyors az opcionális frekvenciavezérlésnek köszönhetően, megbízható a kiegészítő megerősítő profilokkal ellátott, robusztus tartószerkezetnek köszönhetően, higiénikus az opcionális rozsdamentes acél vezetősíneknek, a burkolt zsanéroknak és a penészálló tömítéseknek köszönhetően.
VEZÉRLÉS
Műszaki adatok Strong
| Max. kapufelület (Sz × M) | 25 m² |
| Max. szélesség | 5.000 mm |
| Max. magasság | 5.000 mm |
| Szélállóság "Windload Optimiser"-rel | 7 Bft |
| Max. szélterhelési osztály EN 12424 szerint | 2* |
| Nyitási sebesség frekvenciaszabályozóval | 1,8 m/s |
| Zárási sebesség frekvenciaszabályozóval | 0,5 m/s |
| Nyitási/zárási sebesség standard vezérléssel | 1 m/s |
| Kapulap vastagsága (standard/optimális) | 0,7 / 1,2 mm |
| Kapulap súlya (standard/optimális) | 680 / 1400 g/m² |
| Kültéri felhasználás | nem |
Műszaki adatok
Beltéri ipari gyorskapuk
| Megnevezés | Jellemző | PRIME | PRIME-XF | STRONG-E | STRONG-FV | STRONG | NOVOZIP | |
Sebesség | Standard vezérlés | nyitási sebesség m/s (kb.) | 1 |
|
| 1 | 1 |
|
zárási sebesség m/s (kb.) | 1 |
|
| 1 | 1 |
| ||
| Vezérlés frekvenciaszabályozással | nyitási sebesség m/s (kb.) | 1,5 |
|
| 1,8 | 1,8 |
| |
zárási sebesség m/s (kb.) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| ||
| Biztonsági kivitel | EN 13241 |
| ● | ● | ● | ● | ● | ● |
| Szélállóság | Min. Beaufort-érték | "Windload Optimiser"-rel | 3 [7] | 3 [7] | 8 | 7 | 7 | 11 |
| Szélterhelési osztály | Max. (EN 12424 szerint) |
| 0. | 0. | 0. | 1. osztály (B ≤ 3 m) | 2. osztály (B ≤ 3 m) | 3. osztály |
Kapuméretek | Szélesség | maximum mm-ben | 3.500 | 3.500 | 3.000 | 5.000 | 5.000 | 4.500 |
| Magasság | maximum mm-ben | 3.500 | 3.500 | 3.500 | 5.000 | 5.000 | 4.500 | |
| Max. felület | maximum m²-ben | 12,25 | 12,25 | 9 | 25 | 25 | 20,25 | |
Beépítési méretek | Szélesség: hajtás felőli oldal | szabad átjáró szélesség + mm | 300 | 300 | 300 | 300 | 300 | 310 |
| Szélesség: csapágy felőli oldal | szabad átjáró szélesség + mm | 170 | 170 | 170 | 170 | 170 | 120 | |
| Magasság | szabad átjáró magasság + mm | 410 | 410 | 410 | 410 | 410 | 500 | |
| Mélység | a faltól, mm-ben | 325 | 325 | 325 | 325 | 325 | 370 | |
| Szélesség, védőburkolattal, hajtás felőli oldal | szabad átjáró szélesség + mm | 410 | 410 | 410 | 410 | 410 | 310 | |
| Szélesség, védőburkolattal, csapágy felőli oldal | szabad átjáró szélesség + mm | 170 | 170 | 170 | 170 | 170 | 120 | |
| Magasság védőburkolattal | szabad átjáró magasság + mm | 460 | 460 | 460 | 460 | 460 | 500 | |
| Mélység védőburkolattal | a faltól, mm-ben | 430 | 430 | 430 | 430 | 430 | 370 | |
| T100R vezérlés, műanyag házban [IP65] | SZ x Ma x Mé= | ● |
| ● | ● | ● |
| |
| T100R frekvenciaszabályozás FU 1,5 kW [IP65] | SZ x Ma x Mé= | o | ● | o | o | o |
| |
| T100R frekvenciaszabályozás FU 3 kW | SZ x Ma x Mé= |
|
|
|
|
|
| |
| GFA TS971 | SZ x Ma x Mé= |
|
|
|
|
| ● | |
| GFA TS981 | SZ x Ma x Mé= |
|
|
|
|
| o | |
| EasyRepair | kézi behúzás |
| o | o |
| o | o |
|
| SelfRepair | Automatikus behúzás (önjavító funkció) |
|
|
|
|
|
| ● |
Kapulap | Átlátszó panelcsík vagy kitekintő ablak vastagsága | 0,8 / 20 mm | 0,8 mm | 0,8 mm | 0,8 mm | 0,8 mm | 0,8 mm | 0,8 mm |
| Színes PVC vastagsága | 0,7 / 1,0 / 1,2 mm | 0,7 / 1,2 mm | 1,2 mm | 0,7 mm |
| 0,7 / 1,2 mm | 1,0 mm | |
| A szigetelő szekciók vastagsága | 40 mm |
|
|
|
|
|
| |
Vezetősín anyaga /felületkezelés | Horganyzott acél /porszórt bevonat |
| ● / - | ● / - | ● / - | ● / - | ● / - | ● / - |
| Rozsdamentes acél (304), szálcsiszolt |
| o | o | o | o | o | o | |
| Kiválasztott RAL színre festve |
| o | o | o | o | o | o | |
Hajtás és vezérlés | Elektronikus végálláskapcsoló DES |
| ● | ● | ● | ● | ● | ● |
| Csatlakoztatott feszültség |
| 230 V, L + N + PE/ 400 V, 3L + N + PE | 230 V, L + N + PE | 230 V, L + N + PE/ 400 V, 3L + N + PE | 230 V, L + N + PE/ 400 V, 3L + N + PE | 230 V, L + N + PE/ 400 V, 3L + N + PE | 230 V, L + N + PE | |
| Biztosíték |
| 16 A, lomha | 16 A, lomha | 16 A, lomha | 16 A, lomha | 16 A, lomha | 16 A, lomha | |
| Főkapcsoló |
| o | o | ● | o | o | o | |
| Vészleállító kapcsoló |
| o | o | o | o | o | o | |
| Nyílásvédelem | Biztonsági fényfüggöny | ● | ● | ● | ● | ● | ● | |
| Biztonsági fénysorompó+élvédelem | o | o | o | o | o | o | ||
Radar | o | o | o | o | o | o | ||
Vésznyitás | Tekerőkar |
| ● | ● | ● | ● | ● | ● |
| Kézi vészhúzólánc |
| o | o | o | o | o | o | |
| UPS (szünetmentes) FU-vezérlés, 230 V | csak 230 V-os frekvenciaszabályozóval | o | o | o | o | o | o | |
| ● = standard o = opcionális | ||||||||
Beépítés
Hogyan kell beépíteni a Novoferm gyorskapukat?
A következő videók lépésről lépésre bemutatják a Novoferm gyorskapuk beépítését. A videók csak a szerelési, üzemeltetési és karbantartási útmutató kiegészítésére szolgálnak. Nem helyettesítik a szakképzett személyzet által végzett beszerelést.
Speedroller Strong beépítése
A bal oldali videóra kattintva egy szemléletes bemutatót láthat a Novoferm Speedroller Strong gyorskapu beépítéséről.
A Novoferm gyorskapuk előnyeiről, beépítéséről és programozásáról szóló további videókat a Novoferm YouTube csatornáján talál:
https://www.youtube.com/NovofermVideos
Speedroller Prime gyorskapu beépítése
A bal oldali videóra kattintva egy szemléletes bemutatót láthat a Novoferm Speedroller Prime gyorskapu beépítéséről.
A Novoferm gyorskapuk előnyeiről, beépítéséről és programozásáról szóló további videók a Novoferm YouTube csatornáján találhatók:
https://www.youtube.com/NovofermVideos
Speedroller NovoZip gyorskapu beépítése
A bal oldali videóra kattintva egy szemléletes bemutatót láthat a Novoferm Speedroller Novozip gyorskapu beépítéséről.
A Novoferm gyorskapuk előnyeiről, beépítéséről és programozásáról szóló további videók a Novoferm YouTube csatornáján találhatók:
https://www.youtube.com/NovofermVideos
Felkeltettük az érdeklődését?
Keressen bennünket a KAPCSOLAT-fülön található elérhetőségeinken.
