KÜLTÉRI ipari gyorskapuk
Egy kültéri beépítésű kapunak olyan gyorsan kell nyitnia és zárnia, amennyire csak lehetséges. A hagyományos ipari kapuk viszonylag lassan nyitnak és zárnak, ami jelentős energiaveszteséget okoz. Egy különlegesen magas nyitási és zárási sebességű gyorskapuval minimalizálhatjuk az energiaveszteséget.
Az, hogy melyik kapu típus a legmegfelelőbb az Ön igényéhez, számos tényezőtől függ. Mindenekelőtt a kapunyílás méretét és a szélnyomást kell figyelembe venni.
A kaputípusok áttekintése
Gyorskapuk összehasonlítása és tulajdonságai
Kültéri gyorskapuk összehasonlítása
| Típusmegjelölés | NOVOZIP | NOVOZIP | NOVOSPEED THERMO | STRONG OUTDOOR | NOVOFOLD |
| Max. kapufelület (Sz × M) | 20,25 m² | 20,25 m² | 25 m² | 36 m² | 36 m² |
| Max. szélesség | 4.500 mm | 4.500 mm | 5.000 mm | 6.000 mm | 6.000 mm |
| Max. magasság | 4.500 mm | 4.500 mm | 5.000 mm | 6.000 mm | 6.000 mm |
| Szélállóság "Windload Optimiser"-rel | 11 Bft | 11 Bft | 11 Bft | 12 Bft | 13 Bft |
| Max. szélterhelési osztály EN 12424 szerint | 3* | 3* | 3 | 4 * | 5 * |
| Nyitási sebesség frekvenciaszabályozóval | 2,0 m/s | 2,0 m/s | 1,1 m/s | 1,8 m/s | 1,1 m/s |
| Zárási sebesség frekvenciaszabályozóval | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s |
| Kapulap vastagsága | 1,0 mm | 1,0 mm |
| 1,2 mm | 0,9 m/s |
| Kapulap súlya, M2 osztály | 900 g/m² | 900 g/m² |
|
| 900 g/m² |
| Kapulap súlya (opcionális) | 1 050 g/m² | 1,050 g/m² |
|
| |
| Kapulap vastagsága, hőszigetelt szekciókkal | 40 mm | ||||
| U-érték hőszigetelt szekciókkal, 5.000 × 5.000 mm | 1,77 W/m²K | ||||
| Elérhető NovoLux ablakprofilok | igen | ||||
| Kültéri felhasználás | igen | igen | igen | igen | igen |

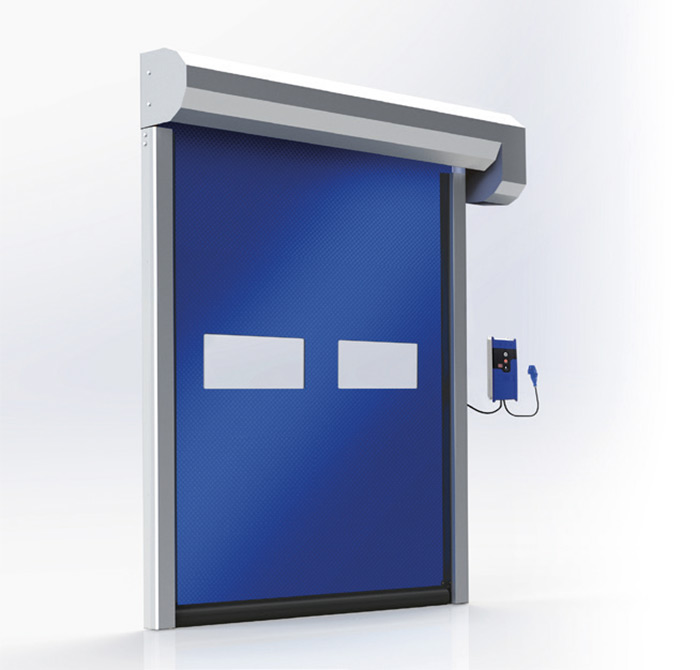

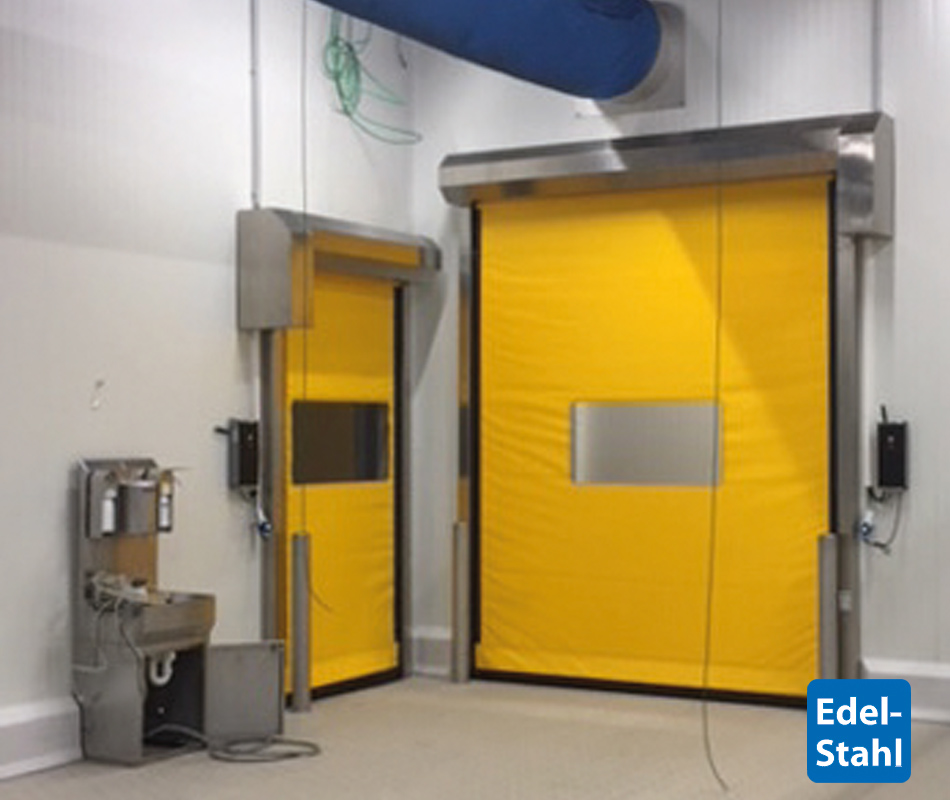

NovoZip
AUTOMATIKUSAN VISSZARENDEZŐDŐ GYORSKAPU
Az “önjavító” SPEEDROLLER NOVOZIP ideális megoldás 20,25m2-ig terjedő, intenzíven használt nyílásokhoz.
A kapuszerkezet önjavító funkciója csökkenti a meghibásodások számát, és így megakadályozza a munkafolyamat megszakítását.
A NovoZip egy gyors, felhasználóbarát térlezáró megoldás.
Kiváló védelmet nyújt a huzat ellen, megkönnyíti a légkondicionálást, és ezáltal jelentős energiát takarít meg.
ALKALMAZÁS
- Áruházak
- Élelmiszeripar
- Laboratóriumok
- Ipar
TULAJDONSÁGOK
- SZÉLÁLLÓSÁG: 11-es Bft-ig, 3-as szélterhelési osztályig EN 12424 szerint
- ÖNJAVÍTÓ: a kapulap ütközés után automatikusan visszatér a vezetősínbe
- CSENDES: egy darabból álló kapulap, gyakorlatilag zajmentes
- BIZTONSÁGOS : alapfelszereltségként fényfüggönnyel, opcionálisan FlexEdge, rugalmas záróéllel rendelhető
- ELLENÁLLÓ: acél oldalsó vezetősínek, poliészter erősítésű műanyag kapulap

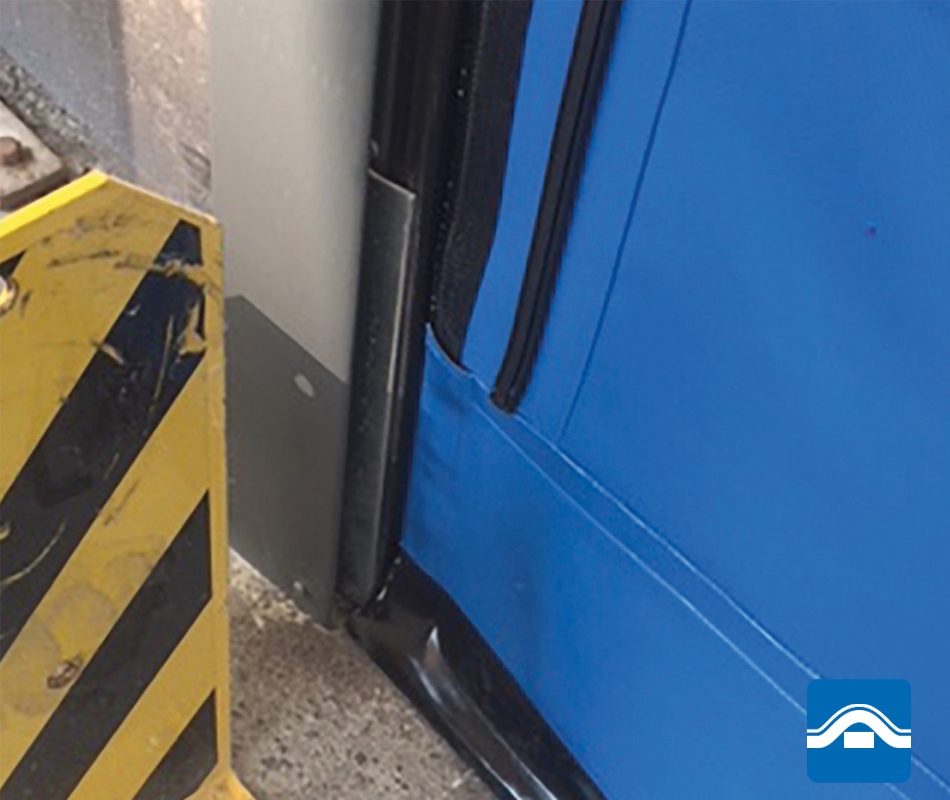

- HUZAT ELLENI VÉDELEM: a cipzáras technológia, kefetömítés az oldalsó vezetősínekben
- BEÉPÍTÉS: alkalmas minden átjáróhoz, legfeljebb 20,25m2 felületig, beltérben és a külső falak belső oldalán
SZÍNEK

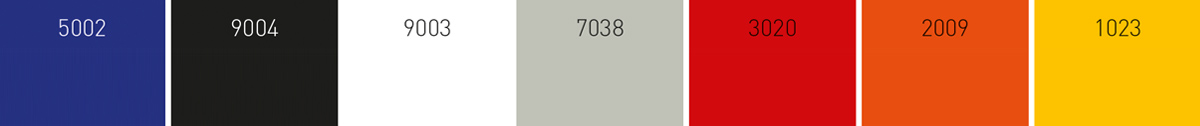

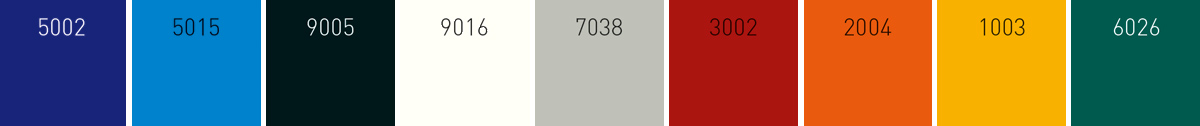

Standard 900 g/m2 kapulap súllyal, az alábbi RAL-színekben rendelhető:
Opcionálisan fehér színű, 1 050 g/m2 súlyú kapulappal is rendelhető.
Az oldalsó vezetősínek és a burkolat opcionálisan bármely szabványos RAL színben kaphatók.
* A konfigurációtól függően.
Opciók
ALKALMAZÁSI PÉLDÁK
A KÖNNYŰ- ÉS NEHÉZIPARBAN a gyártási folyamatoknak megszakítások és késedelmek nélkül kell működniük. Ha a termelés több épületben folyik, akkor szükség van az épületek közötti szállításra.
Az elakadt vagy akár meghibásodott kapuk okozta késések elfogadhatatlanok.
A NOVOZIP rendkívül gyors, nagy szélterhelés esetén is rendkívül megbízható, és önjavító is: ütközés után a kapulap automatikusan visszatér a vezetősínbe. Ez gyakorlatilag kiküszöböli a termelési folyamat megszakítását.
Ezzel egyidejűleg rengeteg energiát takarít meg, és tartósan kellemes beltéri klímát biztosíthat.

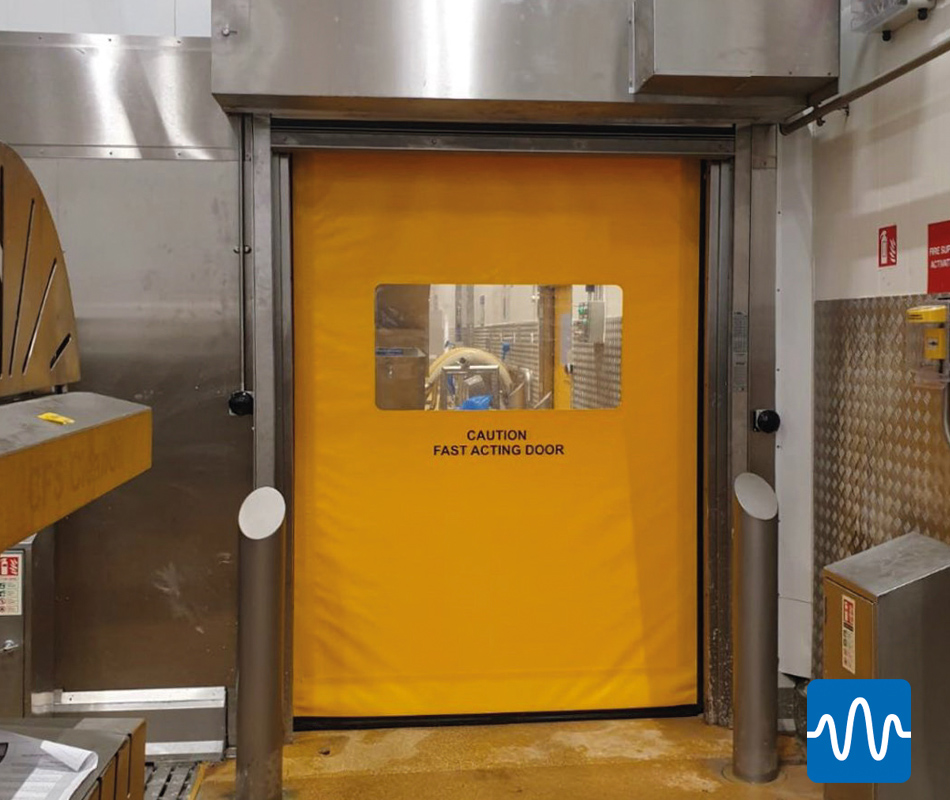

Az ÉLELMISZERIPARBAN a kapuknak gyorsnak, megbízhatónak és könnyen tisztíthatónak kell lenniük. A zsanérok és a záróélek mentén szennyeződések halmozódhatnak fel, amelyek nem megengedettek. A különböző csarnokok között gyakran jelentős a szélnyomás. Ilyen körülmények között a NOVOZIP a tökéletes megoldás.
Az AUTÓIPARBAN a gyártósorok gyakran az egyik csarnokból a szomszédos csarnokba futnak. A nagysebességű kapuk segítenek fenntartani a csarnokok klímáját és energiát takarítanak meg, ugyanakkor elválasztják egymástól az egyes területeket, így a por, a szennyeződés és a zaj nem terjedhet. A gyorskapuk integrálhatók a folyamatirányító rendszerbe, ezzel biztosítva a zavartalan termelést.
A Novoferm intelligens vezérlőrendszereivel minden egyes kapu bármilyen feladathoz testre szabható.

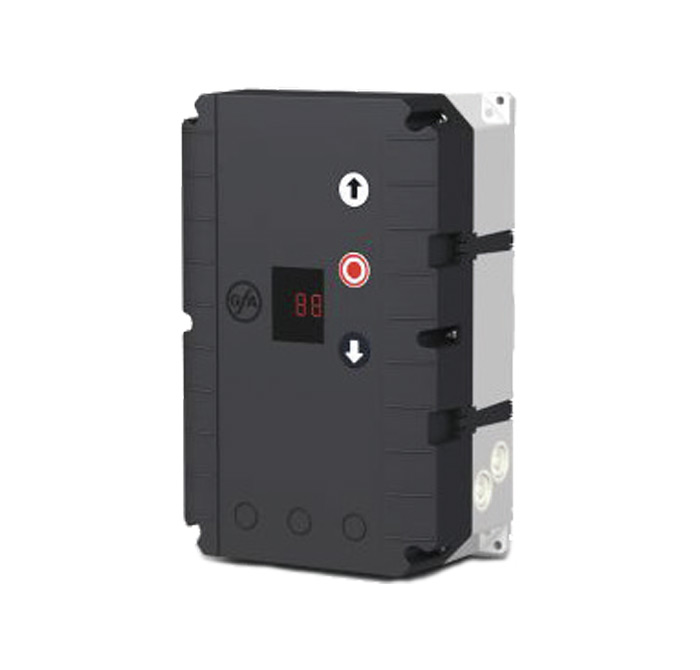

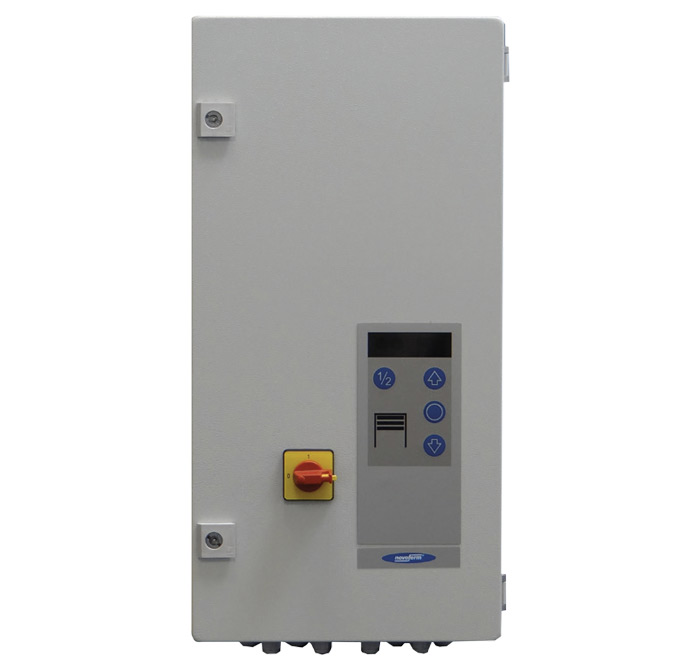

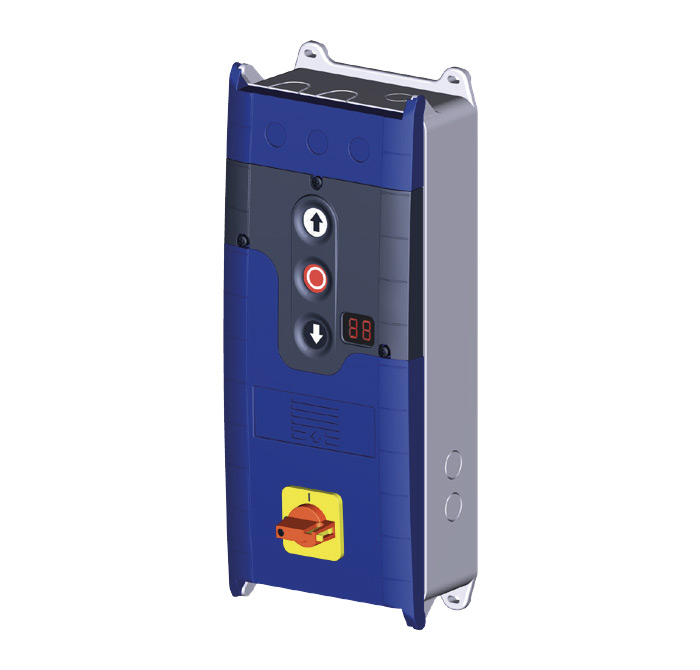

VEZÉRLÉS

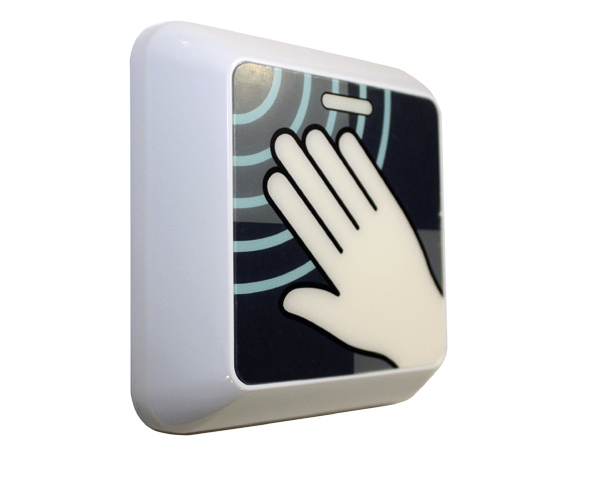

MAGIC SWITCH | Vezérlőegység

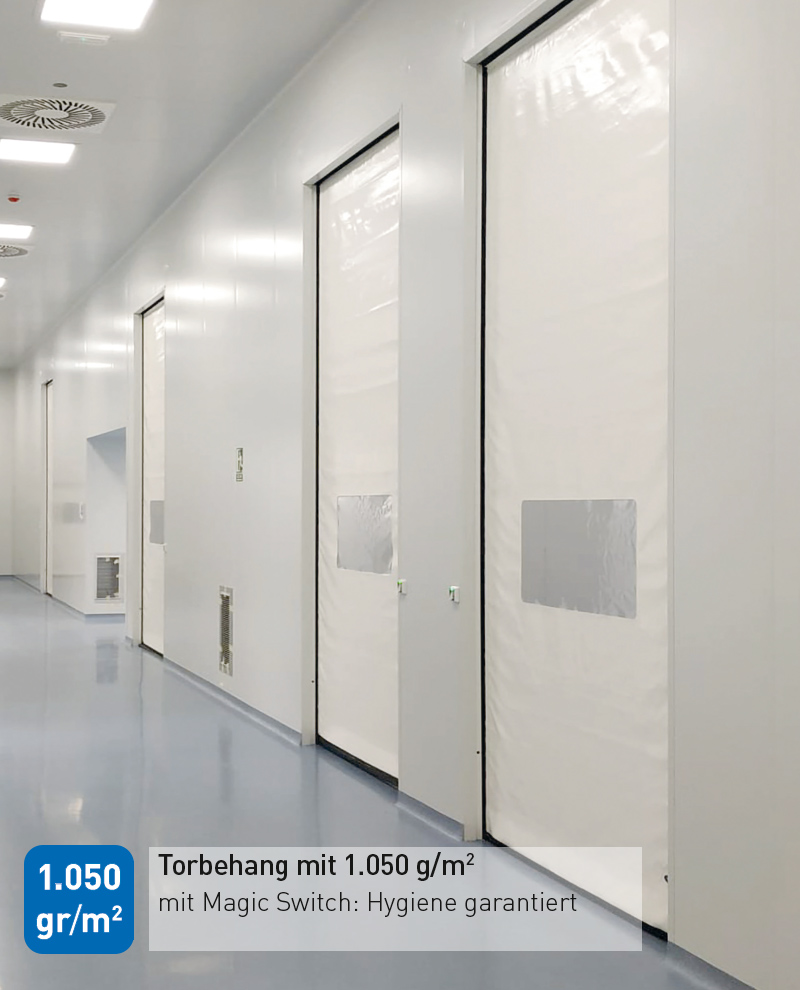

A Magic Switch vezérlő úgy működik, mint egy érintésmentes gomb.
Nagy jelentősége olyan környezetben van, ahol fontos a higiénia, például az élelmiszeriparban.
Műszaki adatok Novozip
| Max. kapufelület (Sz × M) | 20,25 m² |
| Max. szélesség | 4.500 mm |
| Max. magasság | 4.500 mm |
| Szélállóság "Windload Optimiser"-rel | 11 Bft |
| Max. szélterhelési osztály EN 12424 szerint | 3* |
| Nyitási sebesség frekvenciaszabályozóval | 2,0 m/s |
| Zárási sebesség frekvenciaszabályozóval | 0,5 m/s |
| Kapulap vastagsága | 1,0 mm |
| Kapulap súlya, M2 osztály | 900 g/m² |
| Kapulap súlya (opcionális) | 1 050 g/m² |
| Kültéri felhasználás | igen |

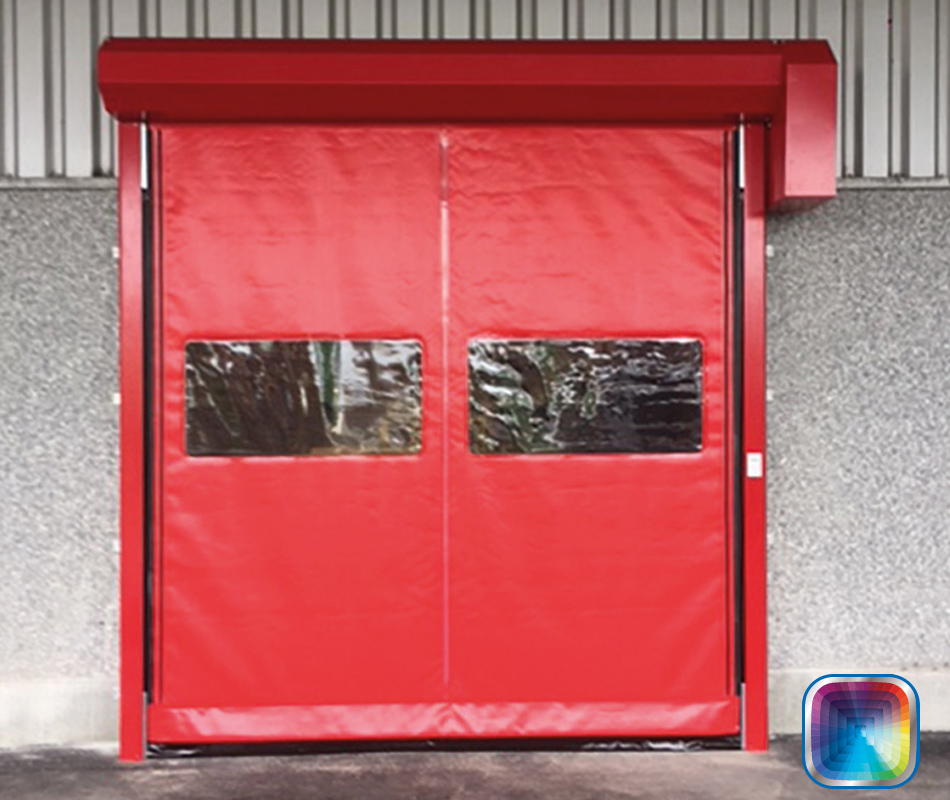

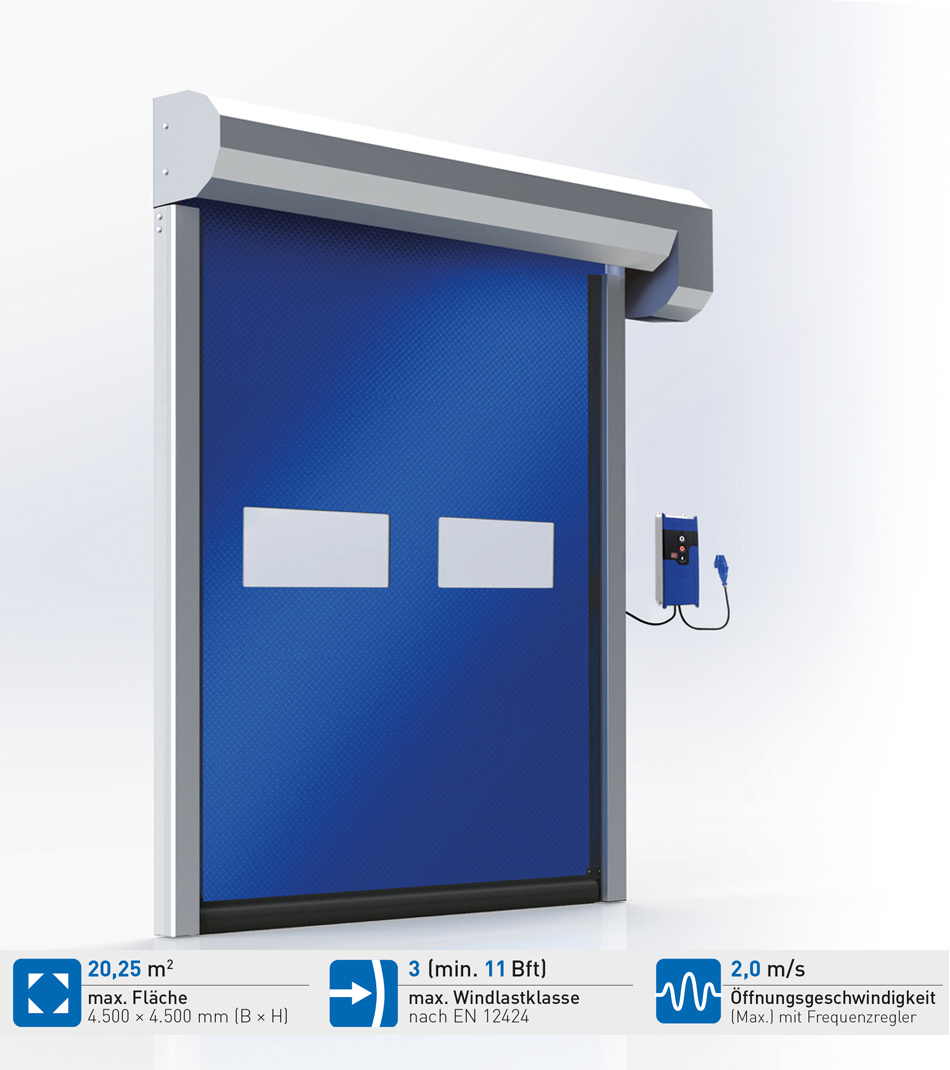

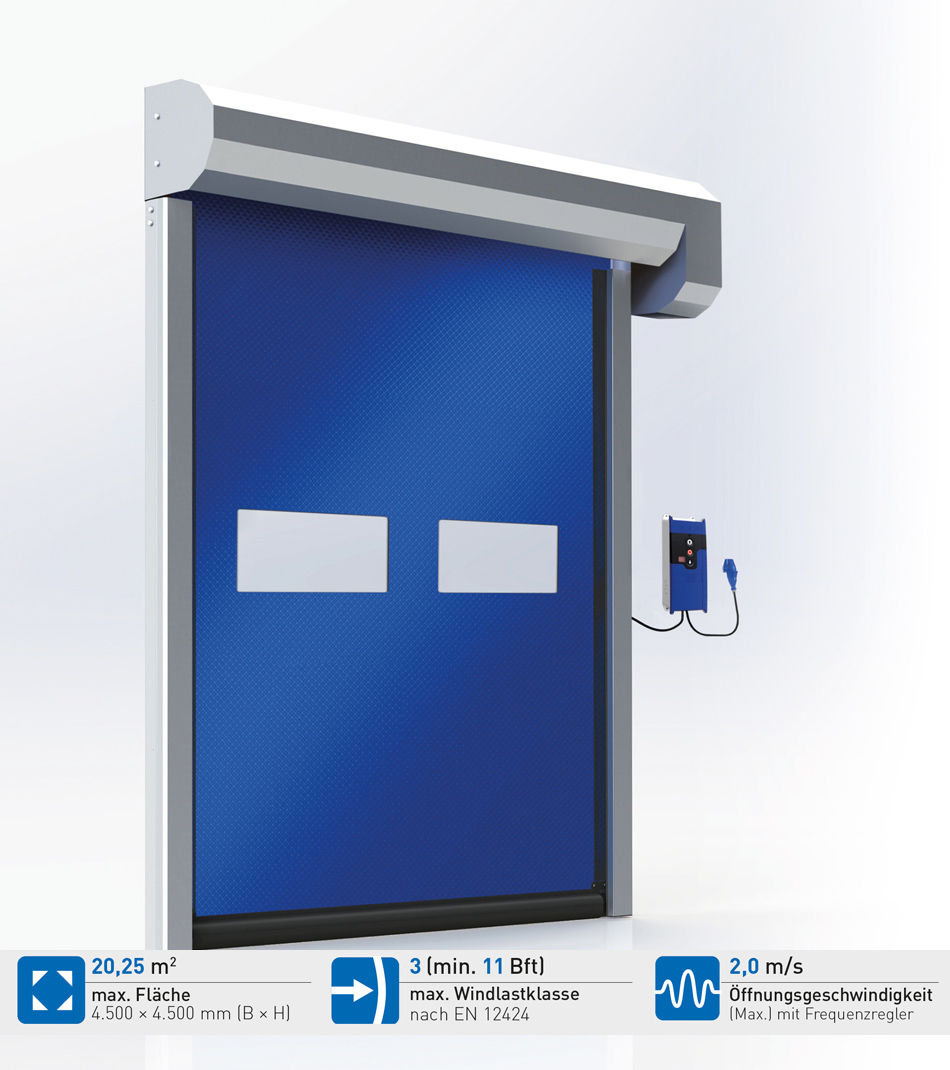

Novozip (3-as szélterhelési osztály)
AZ ÖNJAVÍTÓ GYORSKAPU, AMELY KÜLTÉRI HASZNÁLATRA IS ALKALMAS
Az ún. “önjavító” SPEEDROLLER NOVOZIP ideális megoldás legfeljebb 20,25m2-es, intenzíven használt nyílásokhoz.
A kapuszerkezet önjavító funkciója csökkenti a meghibásodások számát, és így megakadályozza a munkafolyamat megszakítását.
A NOVOZIP egy gyors, felhasználóbarát térlezáró megoldás.
Kiváló védelmet nyújt a huzat ellen, megkönnyíti a légkondicionálást, és ezáltal jelentős energiát takarít meg.
ALKALMAZÁS
- Áruházak
- Élelmiszeripar
- Laboratóriumok
- Ipar
TULAJDONSÁGOK
- SZÉLÁLLÓSÁG: 3-as szélterhelési osztályig EN 12424 szerint, 11-es Bft-ig
- ÖNJAVÍTÓ: a kapulap ütközés után automatikusan visszatér a vezetősínbe
- CSENDES: egy darabból álló kapulap, gyakorlatilag zajmentes
- BIZTONSÁGOS : alapfelszereltségként fényfüggönnyel, opcionálisan FlexEdge, rugalmas záróéllel rendelhető
- ELLENÁLLÓ: acél oldalsó vezetősínek, poliészter erősítésű műanyag kapulap

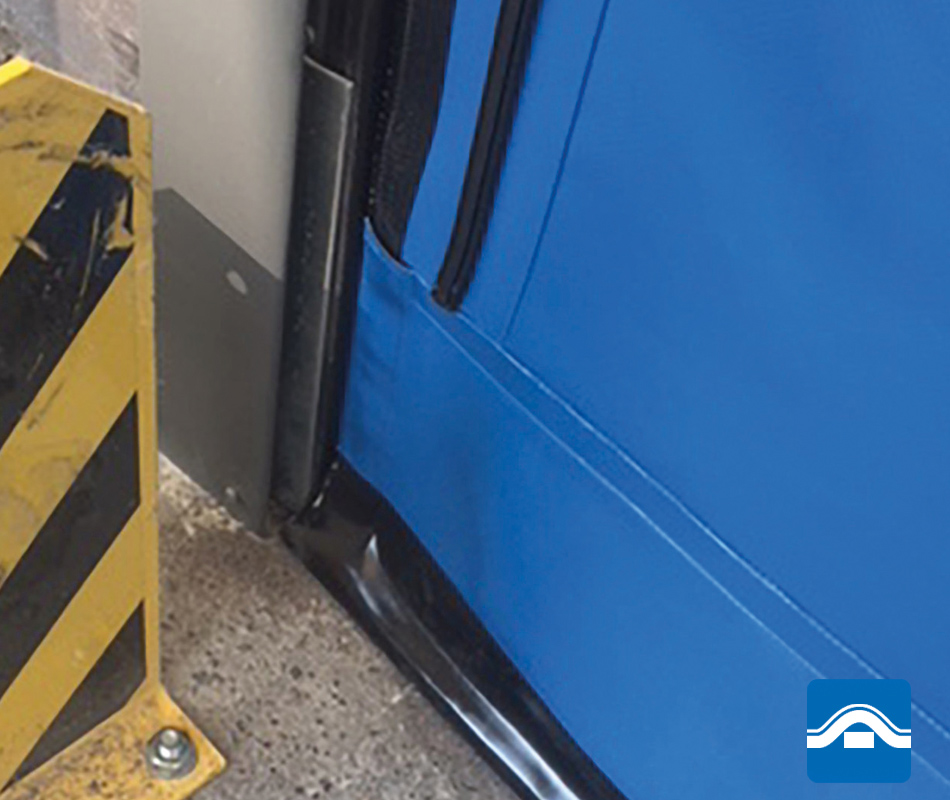

- HUZAT ELLENI VÉDELEM: a cipzáras technológia, kefetömítés az oldalsó vezetősínekben
- BEÉPÍTÉS: alkalmas minden átjáróhoz 20,25m2 felületig beltéren és a külső falak belső oldalán
SZÍNEK
Standard kivitelben 900 g/m2 kapulap súllyal kapható, a következő RAL-színekben:
Opcionálisan fehér színben és 1,050g/m2 súlyú kapulapsúllyal is rendelhető.
Az oldalsó vezetősínek és a burkolatok opcionálisan bármely szabványos RAL színben kaphatók
* A konfigurációtól függően.

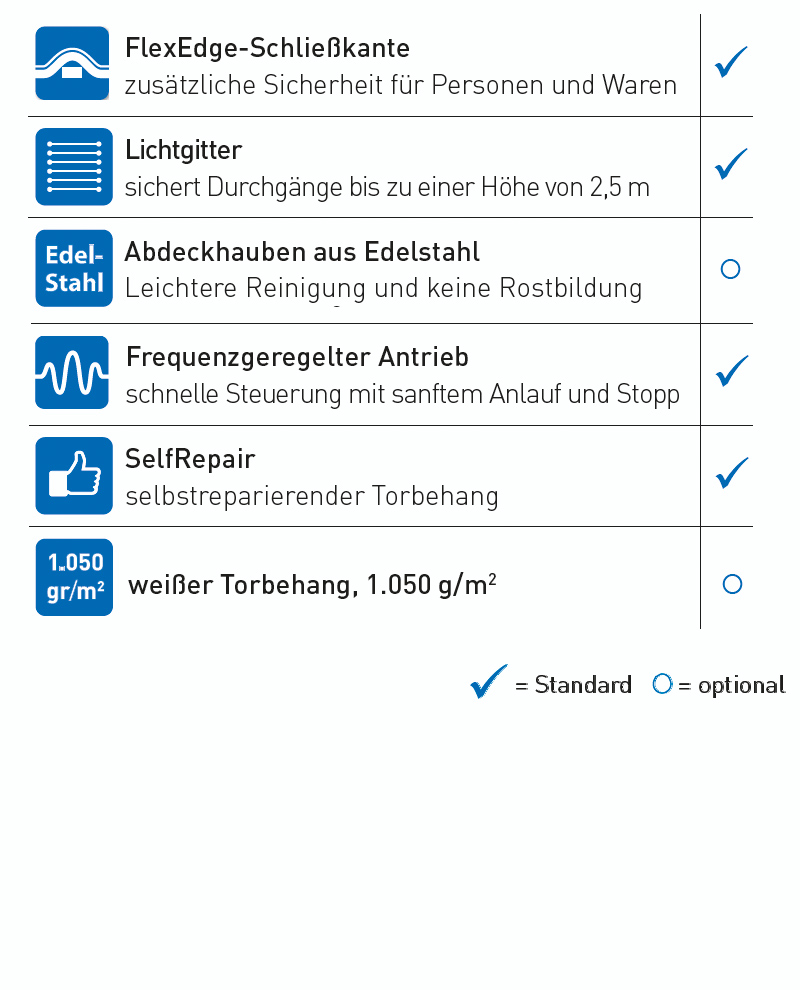

Opciók
ALKALMAZÁSI PÉLDÁK
A KÖNNYŰ- ÉS NEHÉZIPARBAN a gyártási folyamatoknak megszakítások és késedelmek nélkül kell működniük. Ha a termelés több épületben folyik, akkor szükség van az épületek közötti szállításra.
Az elakadt vagy akár meghibásodott kapuk okozta késések elfogadhatatlanok.
A NOVOZIP rendkívül gyors, nagy szélterhelés esetén is rendkívül megbízható, és önjavító is: ütközés után a kapulap automatikusan visszatér a vezetősínbe. Ez gyakorlatilag kiküszöböli a termelési folyamat megszakítását.
Ezzel egyidejűleg rengeteg energiát takarít meg, és tartósan kellemes beltéri klímát biztosíthat.
Az ÉLELMISZERIPARBAN a kapuknak gyorsnak, megbízhatónak és könnyen tisztíthatónak kell lenniük. A zsanérok és a záróélek mentén szennyeződések halmozódhatnak fel, amelyek nem megengedettek. A különböző csarnokok között gyakran jelentős a szélnyomás. Ilyen körülmények között a NOVOZIP a tökéletes megoldás.
Az AUTÓIPARBAN a gyártósorok gyakran az egyik csarnokból a szomszédos csarnokba futnak. A nagysebességű kapuk segítenek fenntartani a csarnokok klímáját és energiát takarítanak meg, ugyanakkor elválasztják egymástól az egyes területeket, így a por, a szennyeződés és a zaj nem terjedhet. A gyorskapuk integrálhatók a folyamatirányító rendszerbe, ezzel biztosítva a zavartalan termelést.
A Novoferm intelligens vezérlőrendszereivel minden egyes kapu bármilyen feladathoz testre szabható.
VEZÉRLÉS

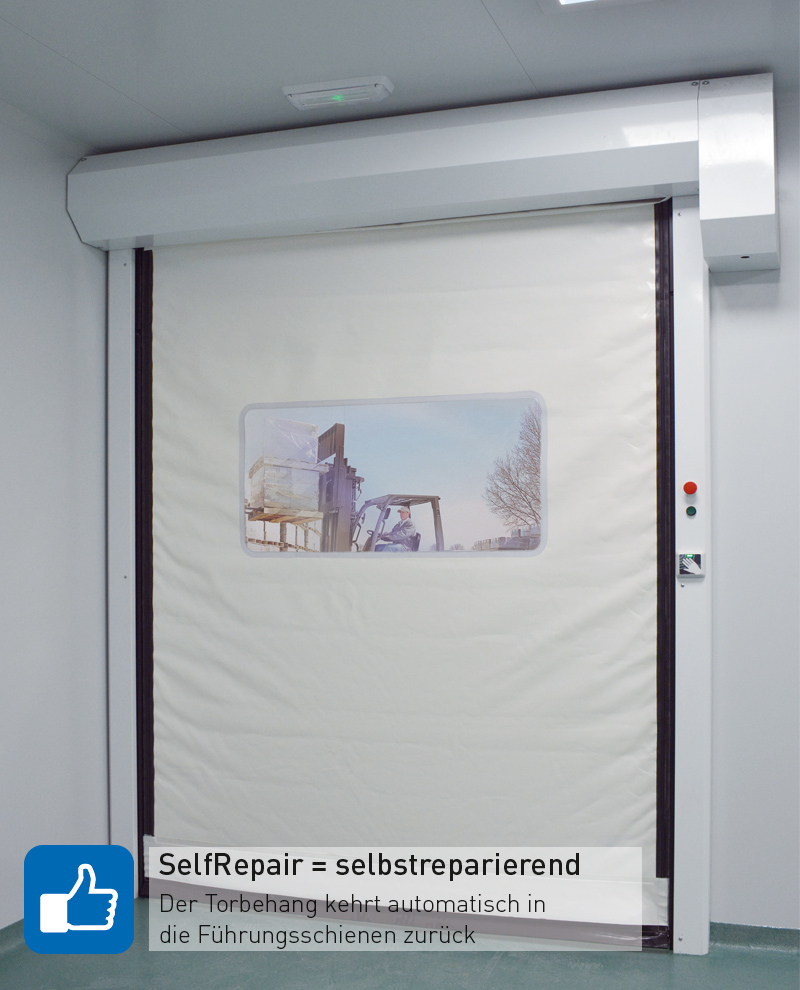

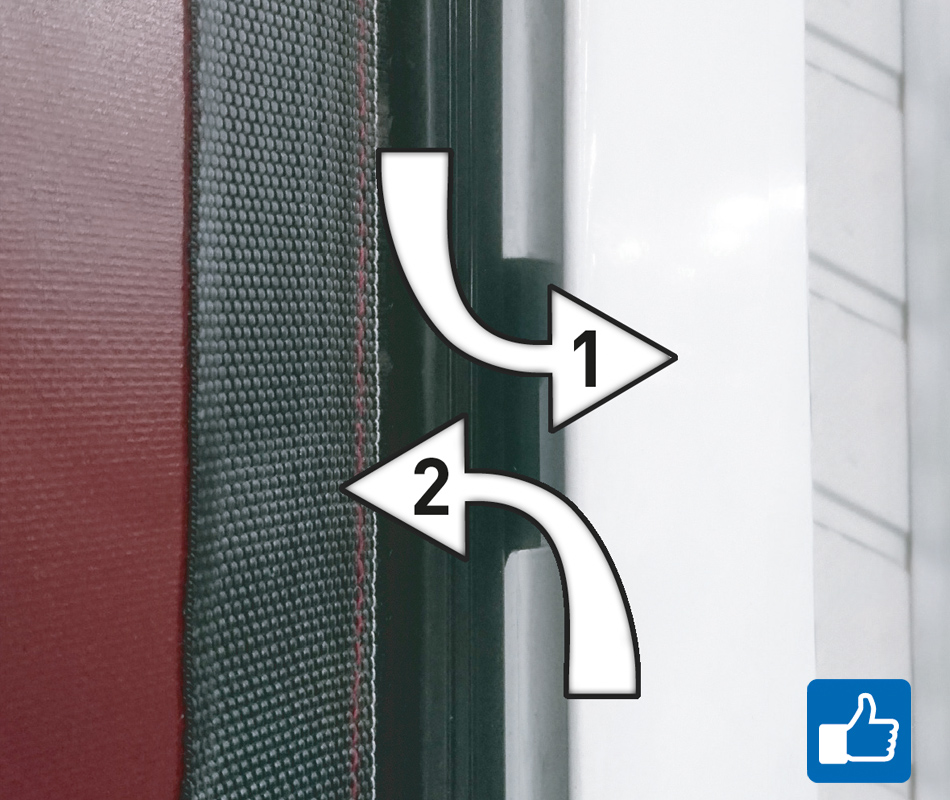

SELFREPAIR
A SelfRepair funkció biztosítja, hogy a kapulap nyitáskor automatikusan visszahúzódik a vezetősínekbe.
Műszaki adatok Novozip (3-as szélterhelési osztály)
| Max. kapufelület (Sz × M) | 20,25 m² |
| Max. szélesség | 4.500 mm |
| Max. magasság | 4.500 mm |
| Szélállóság "Windload Optimiser"-rel | 11 Bft |
| Max. szélterhelési osztály EN 12424 szerint | 3* |
| Nyitási sebesség frekvenciaszabályozóval | 2,0 m/s |
| Zárási sebesség frekvenciaszabályozóval | 0,5 m/s |
| Kapulap vastagsága | 1,0 mm |
| Kapulap súlya, M2 osztály | 900 g/m² |
| Kapulap súlya (opcionális) | 1 050 g/m² |
| Kültéri felhasználás | igen |

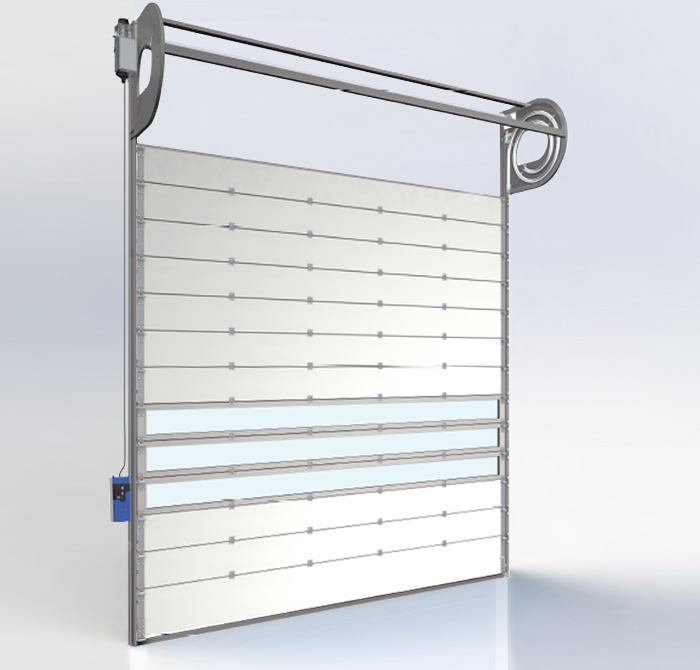

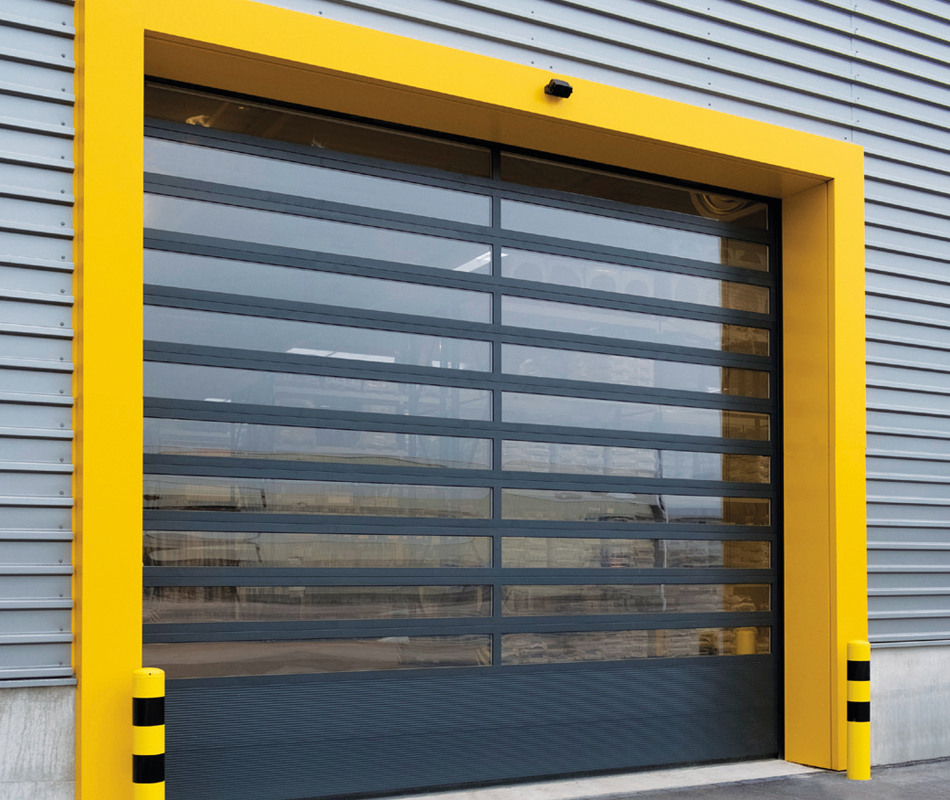

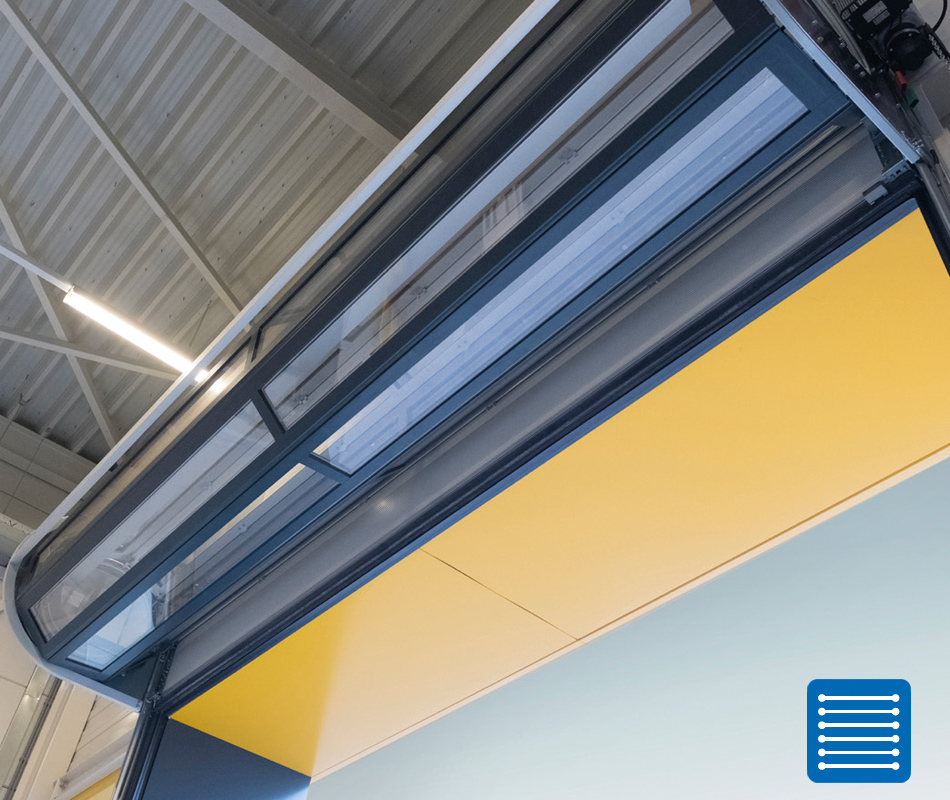

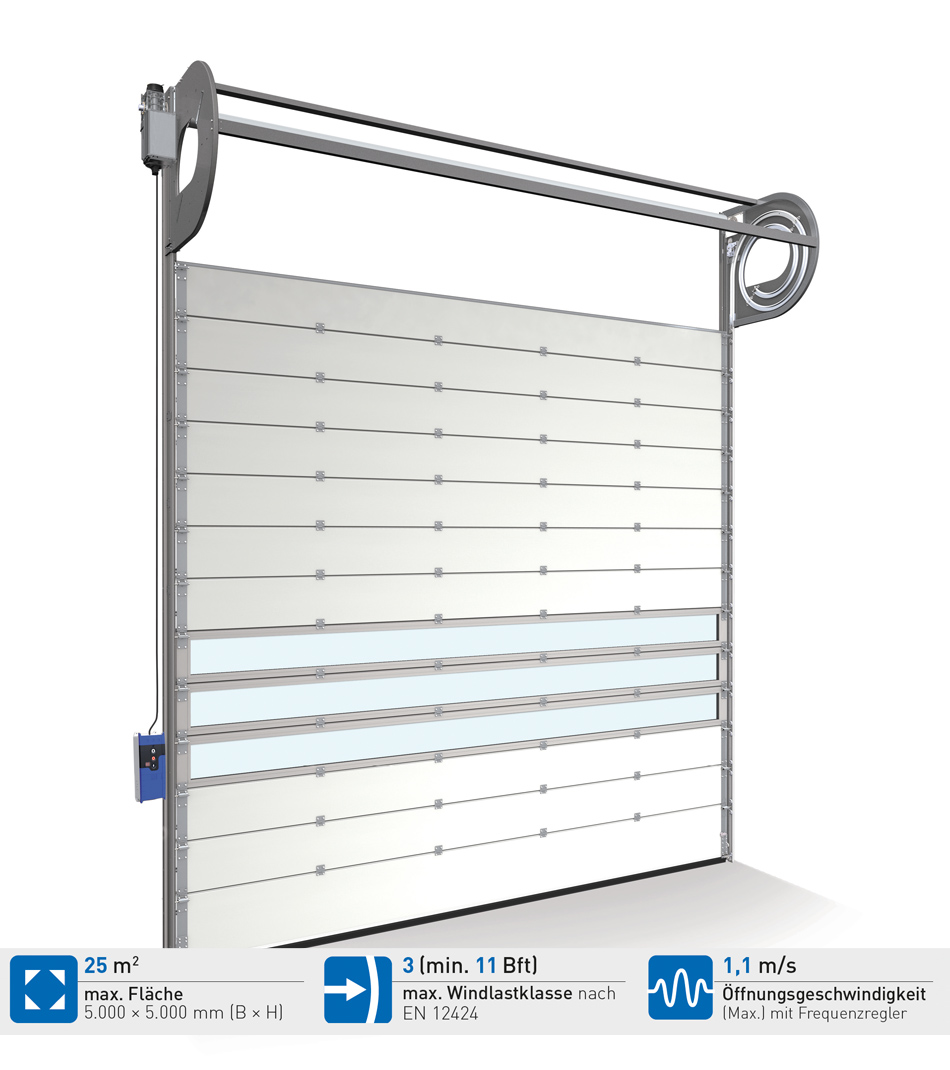

NovoSpeed Thermo
Ötvözi egy gyorskapu és egy szekcionált kapu előnyeit
A NOVOSPEED THERMO egy rendkívül jó hőszigeteléssel rendelkező gyorskapu. A speciális görgőknek köszönhetően a kapu működése közben minimális a zajkibocsátás. Ez a szabadalmaztatott rendszer teszi lehetővé a NovoSpeed Thermo gyorskapuk egyedülállóan karcsú megjelenését. A kapumozgatásról közvetlen vezérműszíjas vagy láncos meghajtás gondoskodik, rugók használata nélkül.
ALKALMAZÁS
- Logisztika
- Autóipar
- Gépgyártás
- Fém- és villamosenergia ipar
- Vegyipar és gyógyszeripar

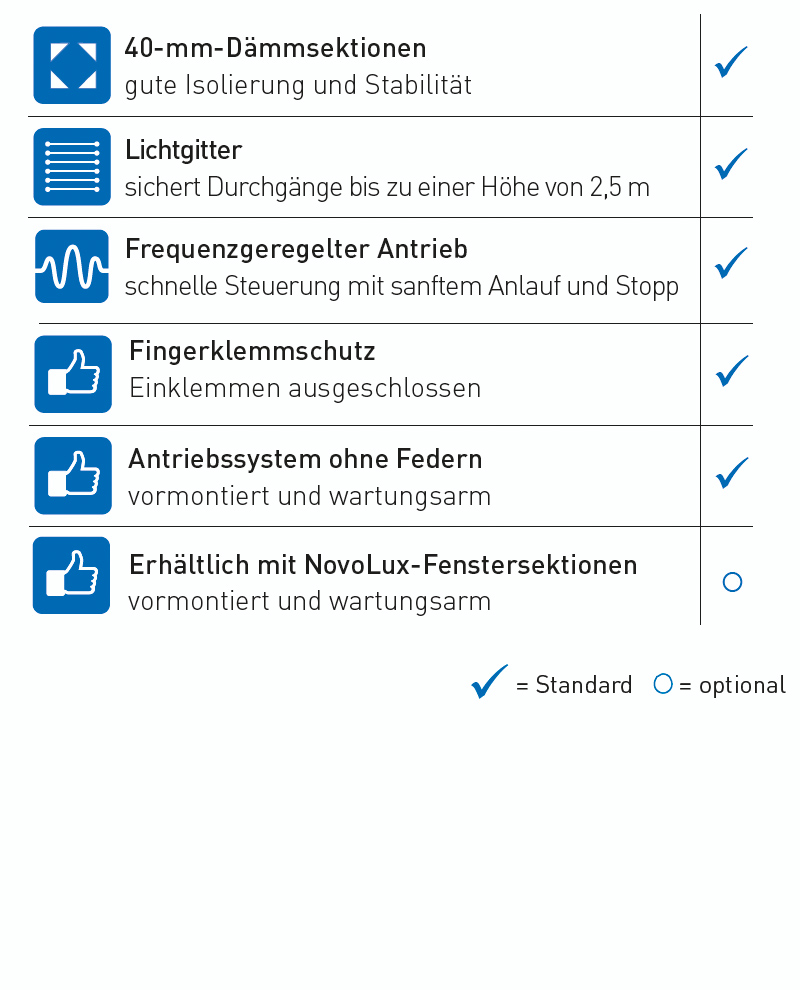

TULAJDONSÁGOK
- SZÉLÁLLÓSÁG: 3-as szélterhelési osztályig EN 12424 szerint, 11-es Bft-ig
- GYORS: a kapumozgatásról közvetlen vezérműszíjas vagy láncos meghajtás gondoskodik
- INNOVATÍV : az új spirálrendszer újonnan kifejlesztett zsanérokkal és görgőkkel rendelkezik
- SZIGETELÉS : a 40 mm vastag paneleknek köszönhetően a hőszigetelési érték 1,77 W/m2 K
- GYORS BEÉPÍTÉS: a hajtás részben előszerelt állapotban a vezetősínekben
- ALACSONY KARBANTARTÁSI IGÉNY: rugók nélküli működés
- KÜLSŐ OLDAL SZÍNE: standard kivitelben RAL 9002 vagy RAL 9006 , egyéb színek ajánlatkérésre

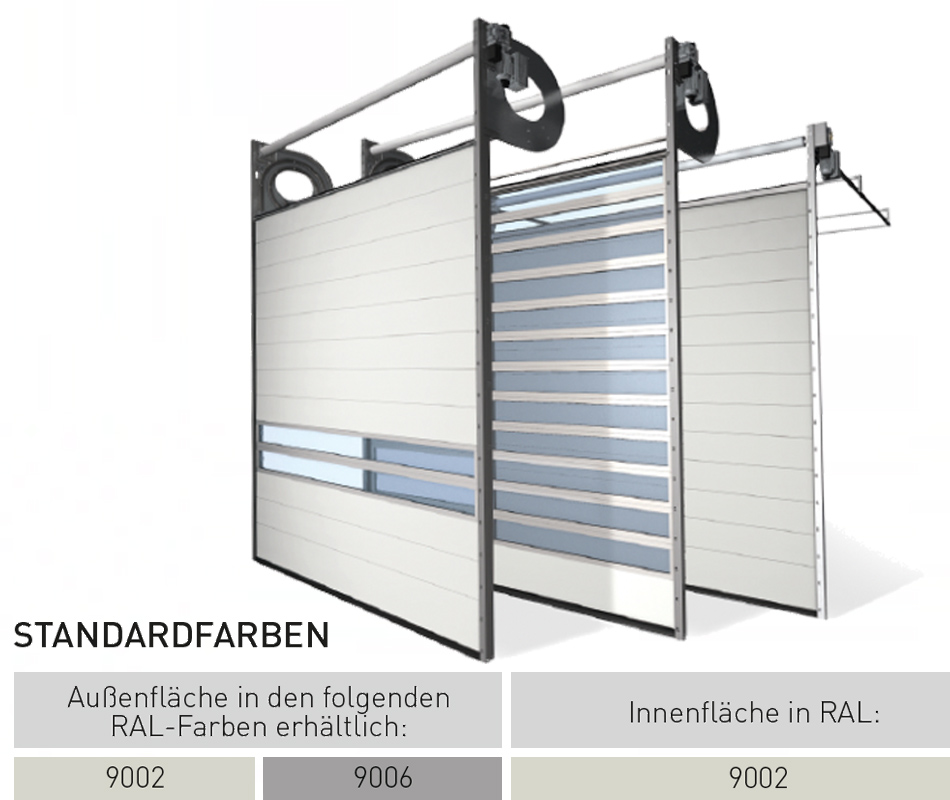

Kivitel és SZÍNEK
- Opcionálisan Novolux többrétegű hőszigetelt ablakszekciókkal is rendelhető.
A spirálsínes technológia által, ha elegendő hely áll rendelkezésre, az S600-as rendszer is alkalmazható.
- Standard színek:
- külső oldal: RAL 9002, RAL 9006
- belső oldal: RAL 9002
Opciók
ALKALMAZÁSI PÉLDÁK
Az INTENZÍVEN HASZNÁLT ÁTJÁRÓK gyakran két, különböző típusú ipari kapuval vannak ellátva, nevezetesen egy szekcionált kapuval az éjszakai használatra és egy gyorskapuval a nappali működésre. Az új NovoSpeed Thermo/S600 típus feleslegessé teszi a további gyorskapu használatát. A NovoSpeed gyorskapu, megbízható védelmet nyújt a tolvajok ellen, és kiváló hőszigetelést is nyújt.
Egyesíti a gyorskapu és a szekcionált kapu előnyeit egyetlen megoldásban! A gyors nyitásnak köszönhetően jelentős energiaköltségek takaríthatók meg, miközben a forgalmi kapacitás megnő. További előnye a NovoSpeed Thermo típusnak, hogy kiváló hőszigetelést kínál és a biztonságosan bezárható a helyiség.
Egy befektetés, amely nagyon rövid idő alatt megtérül!
HELYTAKARÉKOS

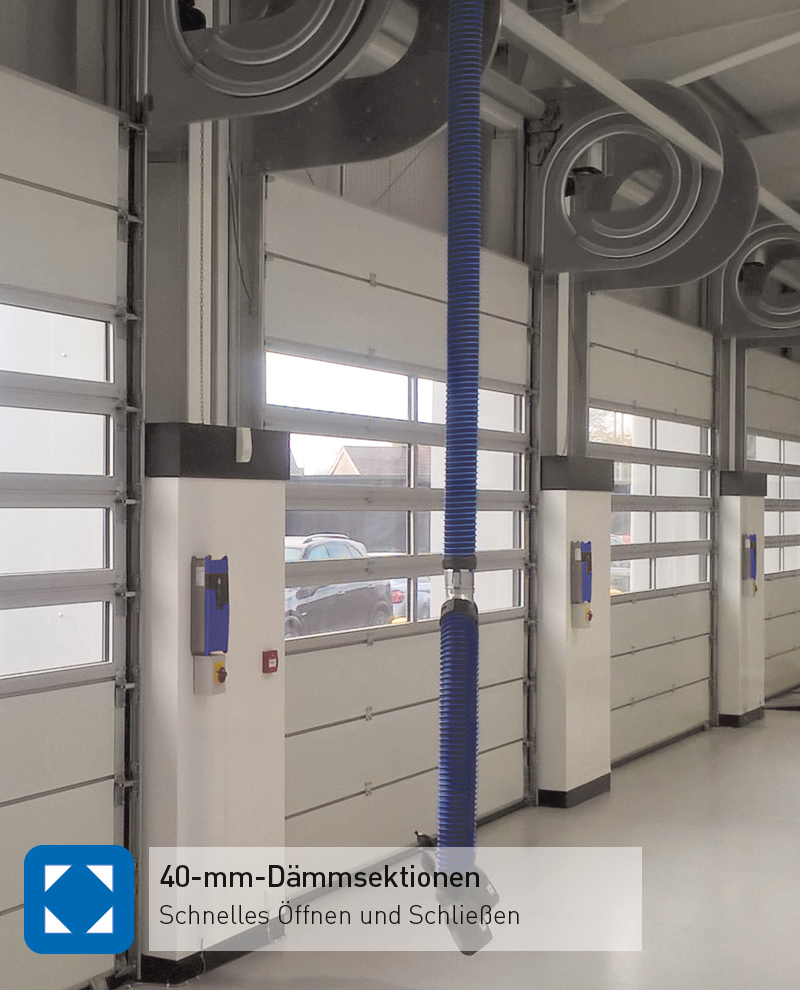

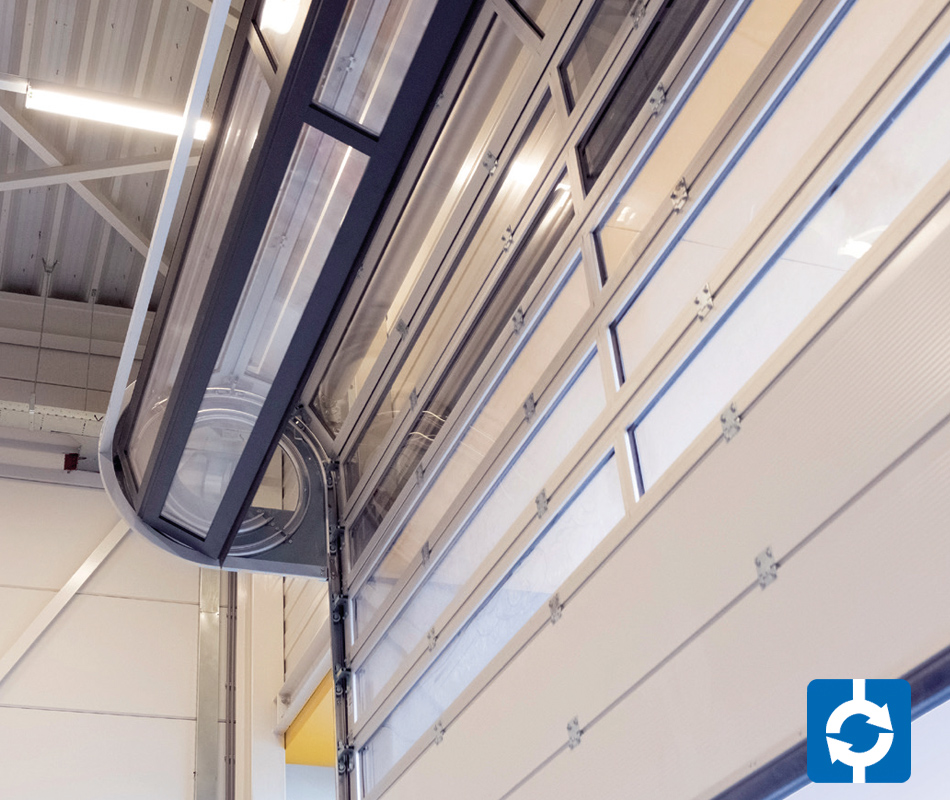

A NovoSpeed Thermo gyorskapu egy modern innováció, amely speciális spirálrendszerének és lánchajtásának köszönhetően alig foglal helyet. A kopás megelőzése érdekében a szekciókat nem hajtják össze, hanem feltekerik, hogy ne érjenek egymáshoz. A NovoSpeed Thermo kiváló megoldás, különösen akkor, ha a mennyezeten nincs elég hely egy szekcionált kapu számára.
A NOVOSPEED THERMO több mint 200 000 cikluson keresztül minimális karbantartást igényel, amelyhez a rugók nélküli működés is hozzájárul.
Ráadásul a függőleges elemek két részből állnak, így a szekciók sérülés esetén gyorsan és egyszerűen cserélhetők.
A standard színeken kívül a kapulap bármely RAL színben (a fluoreszkáló színek kivételével) is megrendelhető.
VEZÉRLÉS
Műszaki adatok NovoSpeed Thermo
| Max. kapufelület (Sz × M) | 25 m² |
| Max. szélesség | 5.000 mm |
| Max. magasság | 5.000 mm |
| Szélállóság "Windload Optimiser"-rel | 11 Bft |
| Max. szélterhelési osztály EN 12424 szerint | 3 |
| Nyitási sebesség frekvenciaszabályozóval | 1,1 m/s |
| Zárási sebesség frekvenciaszabályozóval | 0,5 m/s |
| Hőszigetelt panelek vastagsága | 40 mm |
| U-érték hőszigetelt panelekkel, 5.000 × 5.000 mm | 1,77 W/m²K |
| NovoLux ablakpanel rendelhető | igen |
| Kültéri felhasználás | igen |

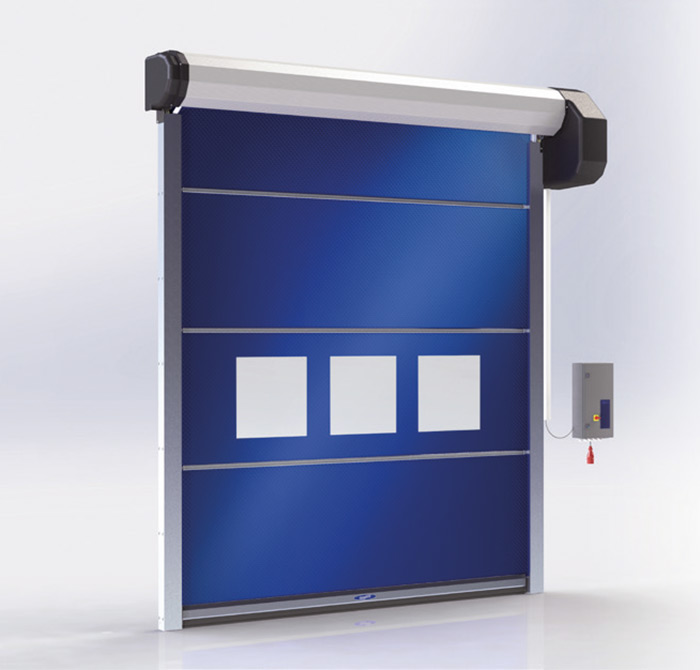

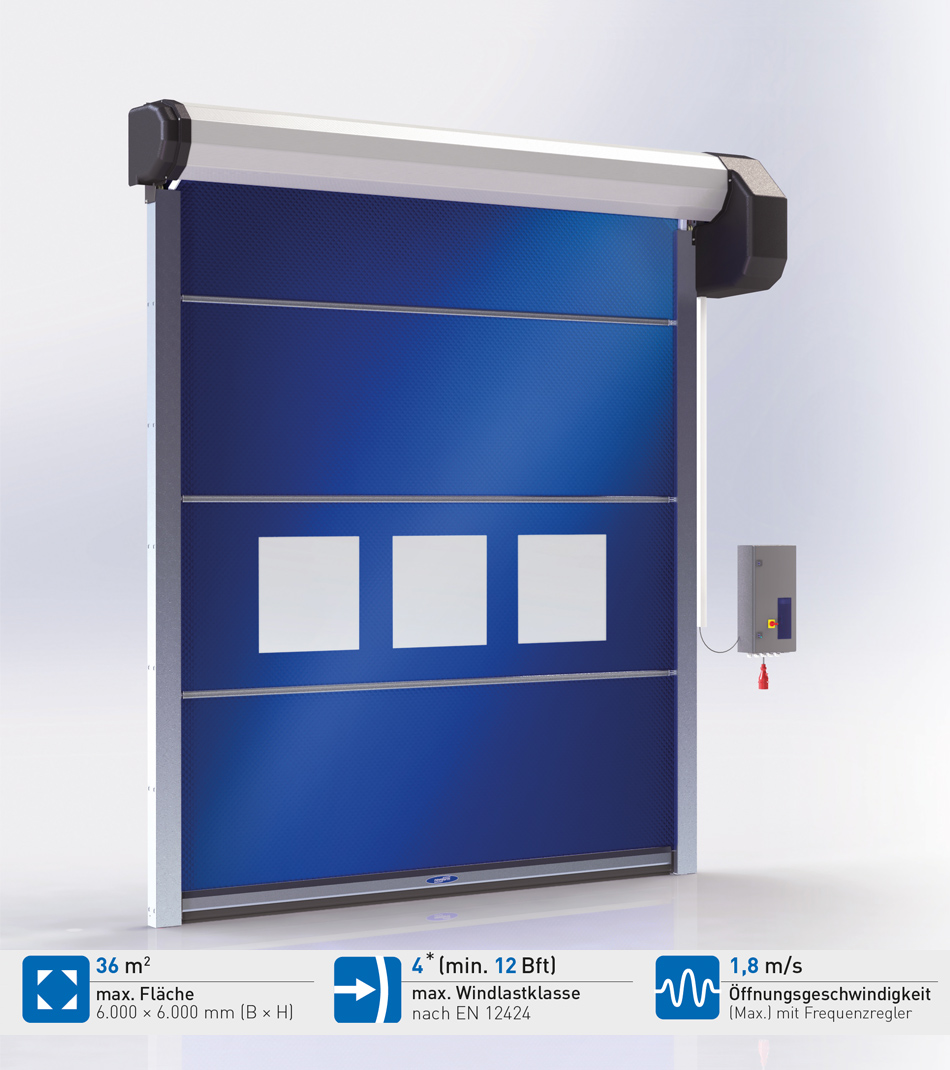

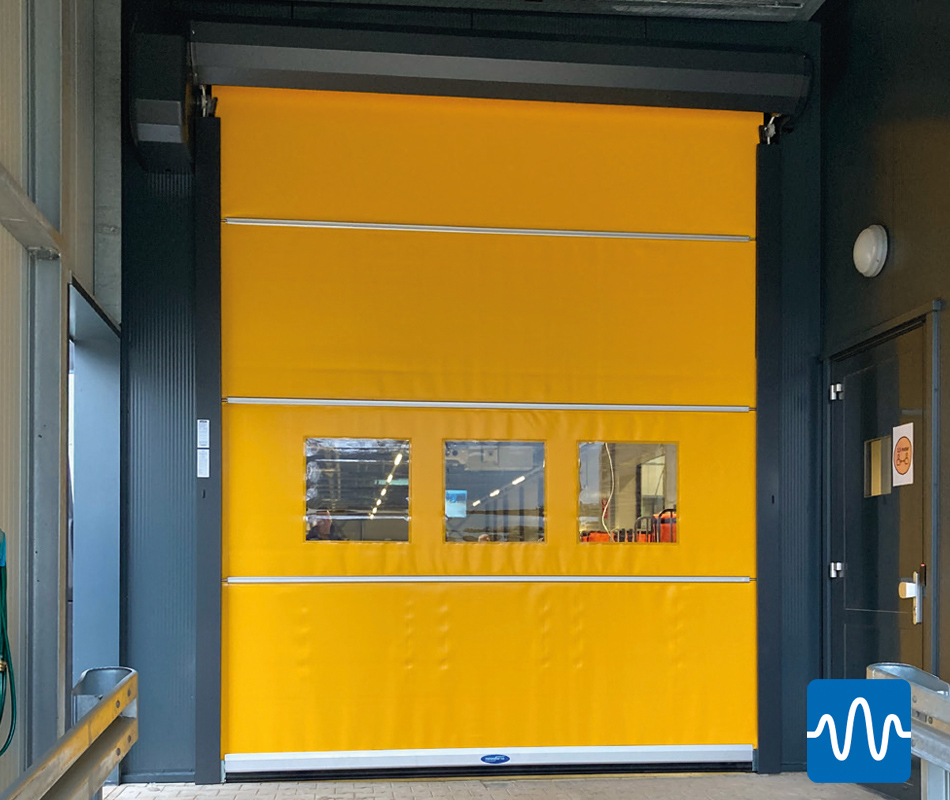

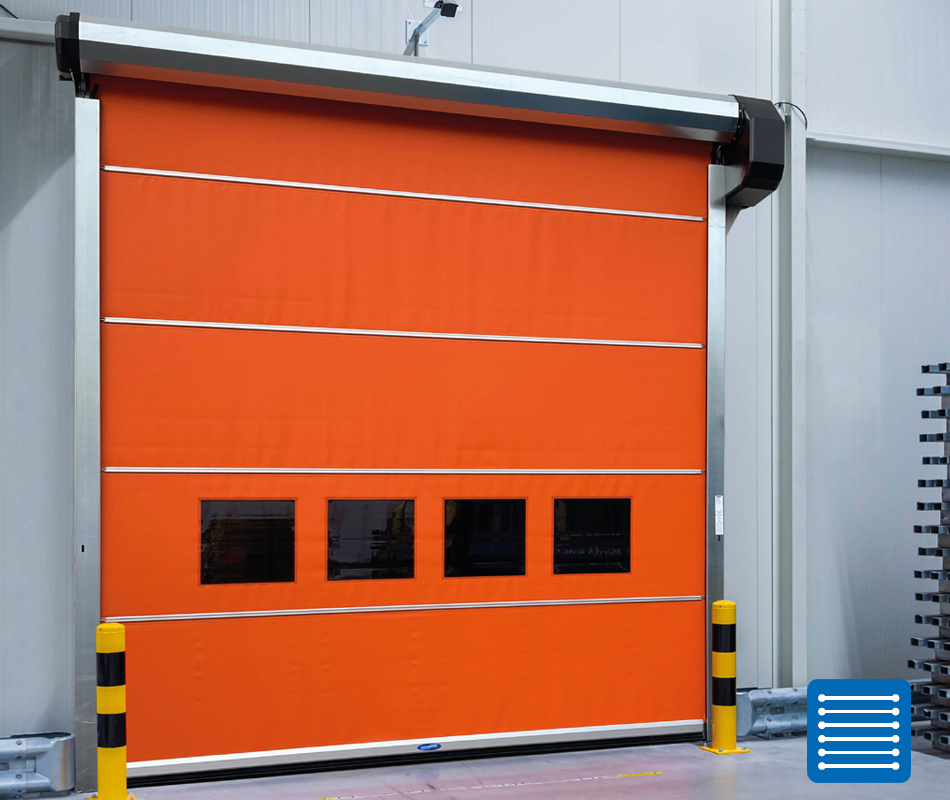

Strong Outdoor
Tökéletes megoldás nagy igénybevételhez
A STRONG OUTDOOR gyorskapu ideális megoldást jelent az igazán nehéz helyzetekben.
A zökkenőmentes működést a robusztus alkatrészek és a megbízható technológia garantálja.
A Strong Outdoor gyorskaput kifejezetten kültéri használatra fejlesztették ki, különösen nagy nyílásokhoz és nagy szélterhelés esetére. A beépített tömítésekkel ellátott stabil vezetősínek távol tartják a huzatot, és kellemes belső hőmérsékletet biztosítanak.
Az elektronikus vezérlésnek köszönhetően a kapu 1,8 m/s sebességgel tud felnyílni.
- Külső falak belső oldalára történő beépítés
- Elosztóközpontok
- Raktárak
- Nagy ipari csarnokok
- Nehézipar

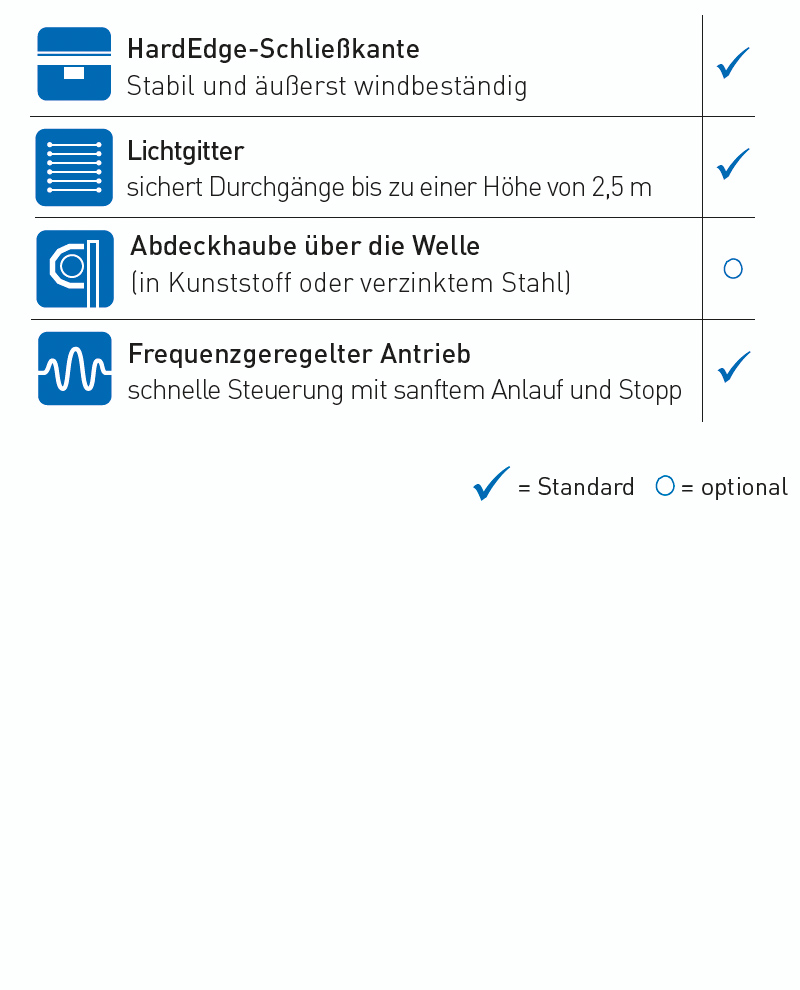

TULAJDONSÁGOK
- SZÉLÁLLÓSÁG: 3-as szélterhelési osztály (szélesség > 4 000 mm), 4-es szélterhelési osztály (szélesség ≤ 4 000 mm), max.12 Bft-ig
- HANGSZIGETELÉS : alapkivitelben kiegészítő hanggátlással
- BIZTONSÁGOS : alapfelszereltségként fényfüggönnyel

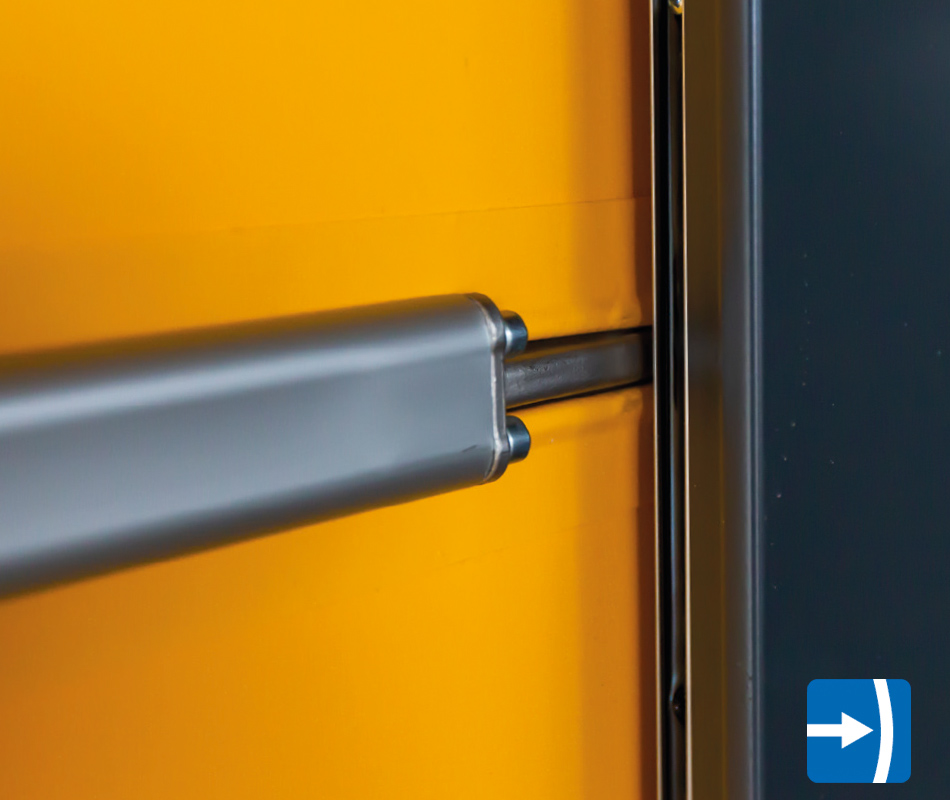

- ELLENÁLLÓ: acél oldalsó vezetősínek és a zsanérokon lévő új záróelemek megvezetik a kapulapot
- GYORS BEÉPÍTÉS: az új sín- és feszítőrendszer elő van szerelve a vezetősínekben
- HUZAT ELLENI VÉDELEM: a vezetősínbe épített kefetömítések és a gumi záróél megakadályozza a huzatot
BEÉPÍTÉS: alkalmas minden nagy átjáróhoz 36m2-ig épületek belső falaira vagy külső falak belső oldalára
SZÍNEK
Alapkivitelben 1,2 mm-es kapulappal a következő RAL-színekben kapható:
Az oldalsó vezetősínek és a burkolatok opcionálisan bármely járatos RAL színben is rendelhetők.
* A konfigurációtól függően.
Opciók
ALKALMAZÁSI PÉLDÁK

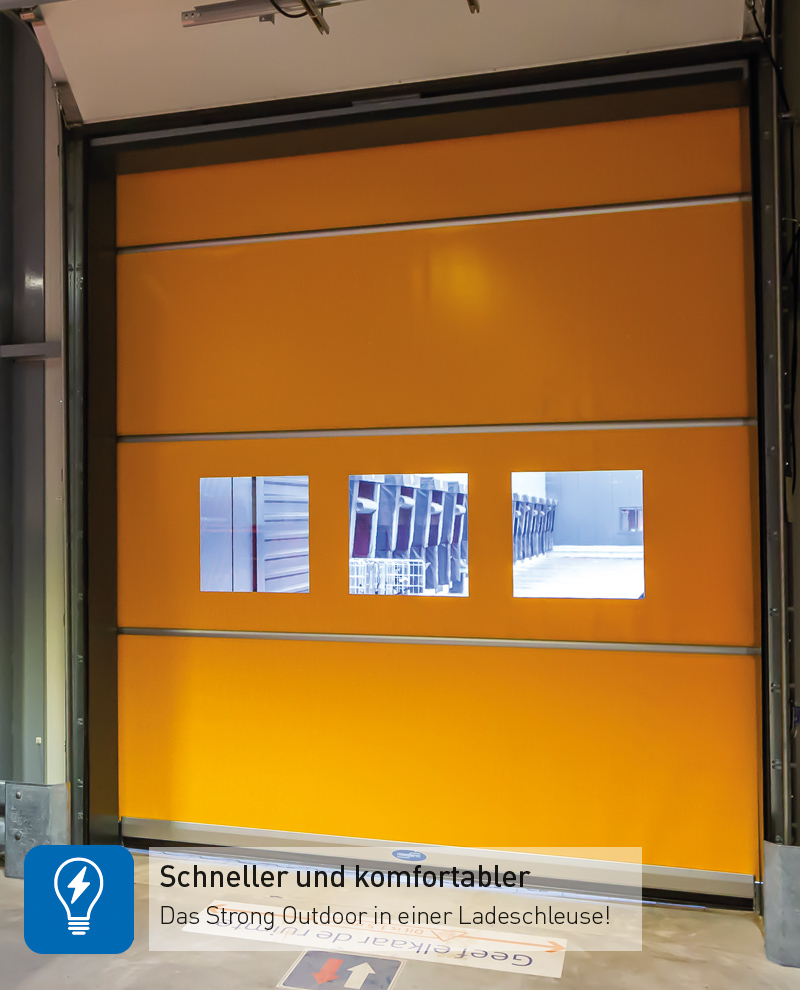

NAGY IPARI CSARNOKOKBAN gyakran közlekednek nagyméretű targoncák és teherautók. Ez a körülmény olyan nagyméretű és gyors SpeedRoller kaput igényel, amely biztosítja a kellemes beltéri klímát, egyszerűen kezelhető, nem akadályozza a forgalmat, és hosszú éveken át megbízhatóan működik. Pontosan ezekre az igényekre lett kifejlesztve a Strong Outdoor.
Az innovatív feszítőrendszernek köszönhetően a kapufelület még extrém szélterhelés esetén is mindig optimálisan feszes marad. Minden kulcsfontosságú alkatrész különösen robusztus kialakítású, így garantálva a hosszú távú, zavartalan működést bármilyen körülmények között.
VEZÉRLÉS
Műszaki adatok Strong Outdoor
| Max. kapufelület (Sz × M) | 36 m² |
| Max. szélesség | 6.000 mm |
| Max. magasság | 6.000 mm |
| Szélállóság | 12 Bft |
| Max. szélterhelési osztály EN 12424 szerint | 4 * |
| Nyitási sebesség frekvenciaszabályozóval | 1,8 m/s |
| Zárási sebesség frekvenciaszabályozóval | 0,5 m/s |
| Kapulap vastagsága | 1,2 mm |
| Kültéri felhasználás | igen |

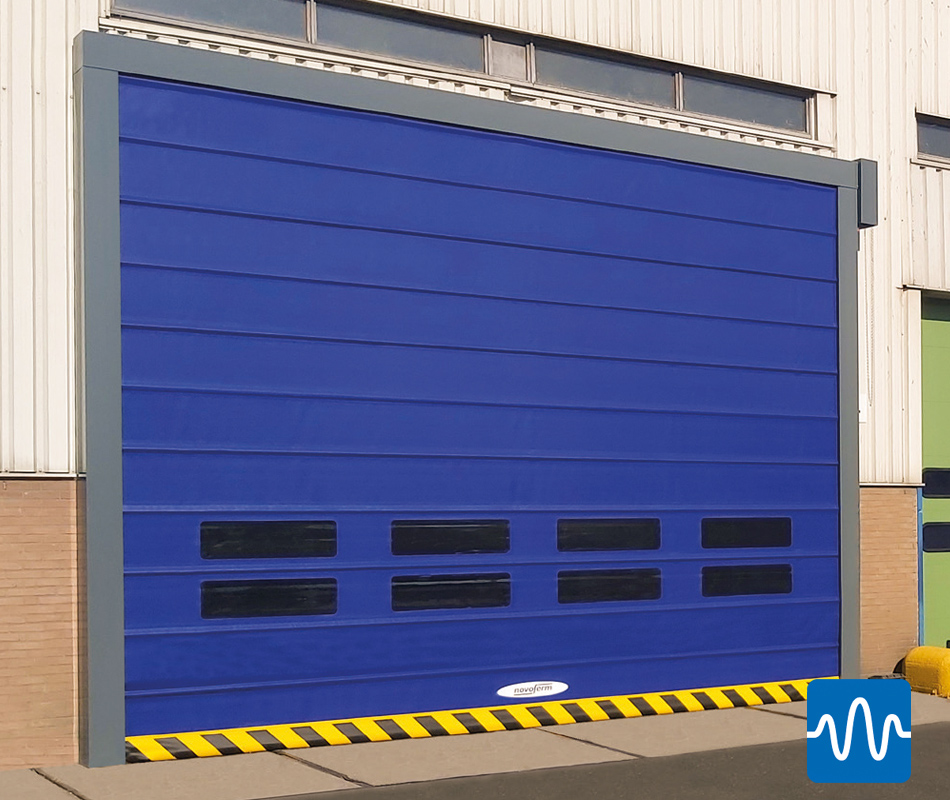

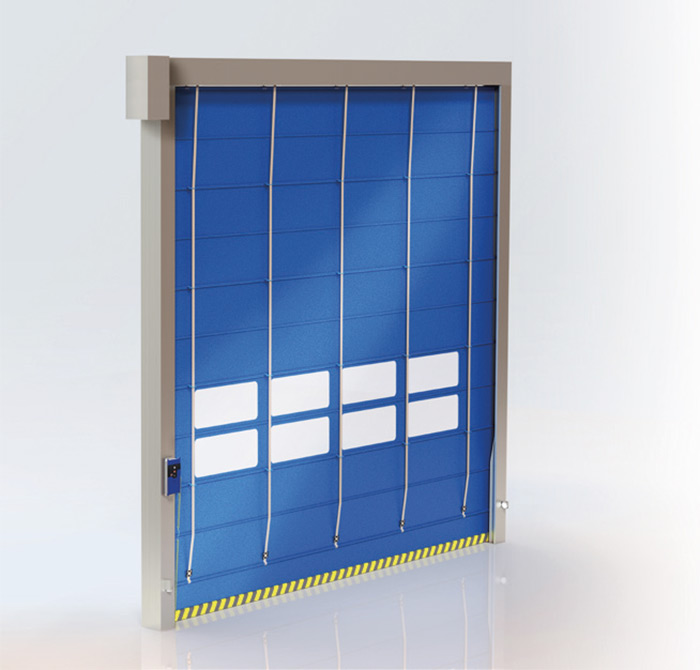

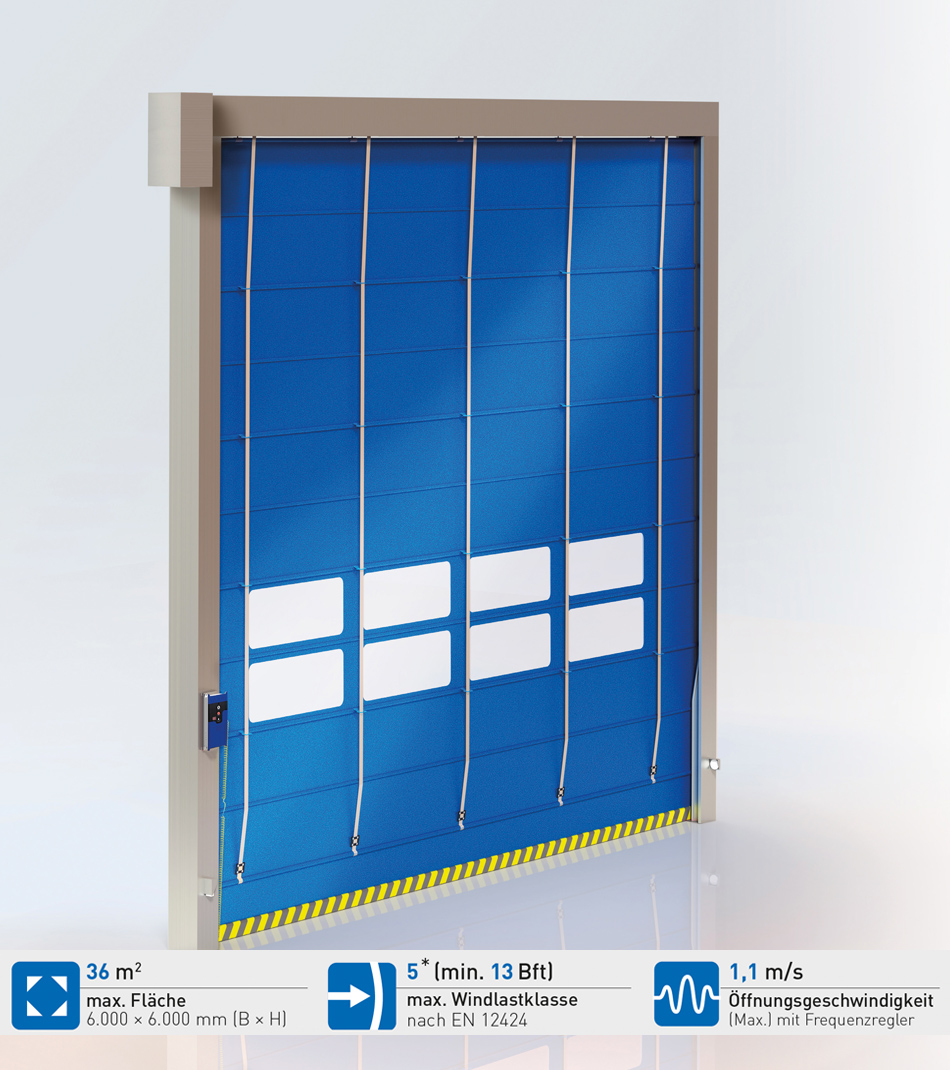

Novofold
HOSSZÚ ÉLETTARTAM, ALACSONY KARBANTARTÁSI IGÉNY
A NOVOFOLD hajtogatott gyorskapu kifejezetten nagy, 36 m2-ig terjedő külső nyílásokhoz, intenzív használatra készült.
Ideális targoncák és terjedelmes áruk rendszeres áthaladásához.
A kapulap számos erősítő profillal van ellátva, amelyek az egyedülálló hajtogatási technológiával együtt rendkívül stabillá teszik még nagy szélnyomás esetén is.
A teljesen zárt hajtásdoboz és sínvezetés, valamint a felhasznált alapanyagok a NovoFold gyorskaput minden felhasználási helyzetben alkalmassá teszik a hosszú távú használatra.
ALKALMAZÁS
- Külső falra történő beépítés (belső és külső oldalra is)
- Kereskedelmi központok
- Raktárak
- Ipari csarnokok
- Nehézipar
TULAJDONSÁGOK
- SZÉLÁLLÓSÁG: 3-as szélterhelési osztály (standard változat), 5-ös szélterhelési osztály (megerősített változat), 13 Bft-ig
- ELLENÁLLÓ: a vezetősín és a hajtásdoboz alapfelszereltségként acél borítással rendelkezik, mely kültéri telepítésre is alkalmassá teszi
- EXTRÉM: az egyedülálló hajtogatási technológia és a felhasznált anyagok a NovoFoldot rendkívül megbízhatóvá és robosztussá teszik, még zord körülmények között is (nagy szélnyomás, eső, por stb.)

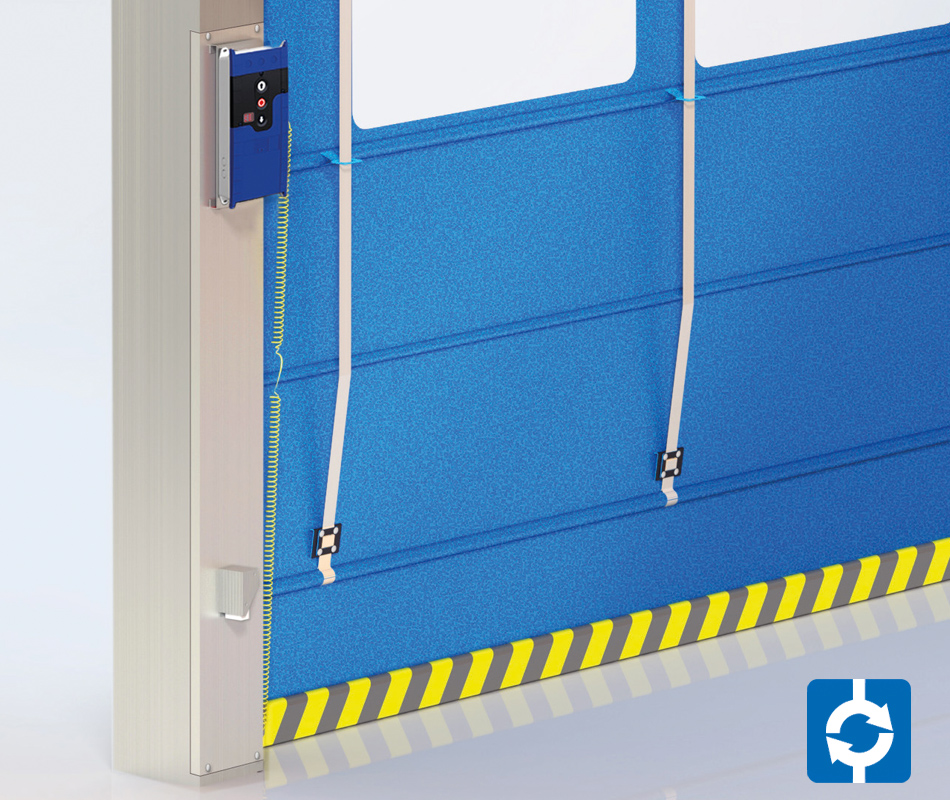

- BIZTONSÁGOS: a záróélben optikai érzékelők találhatók : amint a záróél akadályt érzékel, a kapu azonnal kinyílik
- HUZAT ELLENI VÉDELEM: a záróél puha gumitömítő profillal van ellátva, opcionálisan további kefetömítések is rendelhetők
KÜLSŐ OLDAL: alapkivitelben RAL 7011 porszórt színben
SZÍNEK
Standard kivitelben 900 g/m2 kapulap súllyal kapható, a következő RAL-színekben:
A NovoFold kapu M2 osztályú, 900 g/m² súlyú kapulappal rendelkezik, így – a teljes szerkezettel együtt – rendkívül robusztus kialakítású, garantálva a hosszú éveken át tartó, zavartalan működést minden körülmények között.
Opciók
ALKALMAZÁSI PÉLDÁK
MÉG MINDIG SZEKCIONÁLT KAPUT HASZNÁL?
Akkor itt az idő a váltásra – jelentős energiamegtakarítással, gyorsabb folyamatokkal és kevesebb kieséssel számolhat!
Ha a szekcionált kaput napközben nyitva hagyja, rengeteg energia vész kárba. Ráadásul a huzat nemcsak kellemetlen, hanem a munkatársak egészségére is káros. Ha viszont minden áthaladás után bezárja a kaput, értékes termelési időt veszít, miközben a dolgozóknak minden alkalommal huzatban kell várakozniuk, amíg a kapu kinyílik.
A megoldás egyszerű: egy NOVOFOLD kapu külső falra történő telepítésével egyetlen lépésben megszüntetheti a meglévő, lassú szekcionált kapu összes hátrányát.
A HULLADÉKFELDOLGOZÓ ÜZEMEKBEN gyakran jelent kihívást a por és a szennyeződés. Ez megnehezíti a hagyományos gyorskapuk használatát, mivel a szennyeződés feltekerés közben beépülhet az anyagba, sőt a felhalmozódó kosz a vezetősínekben akár károsíthatja is a kapulapot.
A NovoFold esetében azonban – a speciális hajtogatási technológiának köszönhetően – ez a probléma megszűnik. A rendkívül ellenálló kapulap szinte érzéketlen a porral és szennyeződéssel szemben, és ugyanez igaz a teljes szerkezetre is. Ez teszi a NovoFold kaput ideális választássá hulladékfeldolgozó vállalatok és minden olyan iparág számára, ahol nagy mennyiségű por és szennyeződés keletkezik.
A NOVOFOLD minden átjárótípushoz tökéletes választás.
Legyen szó intenzív forgalomról, nagy szélterhelésről, zord időjárási körülményekről vagy erősen szennyezett környezetről :
a NovoFold hosszú távon is megbízható teljesítményt nyújt!

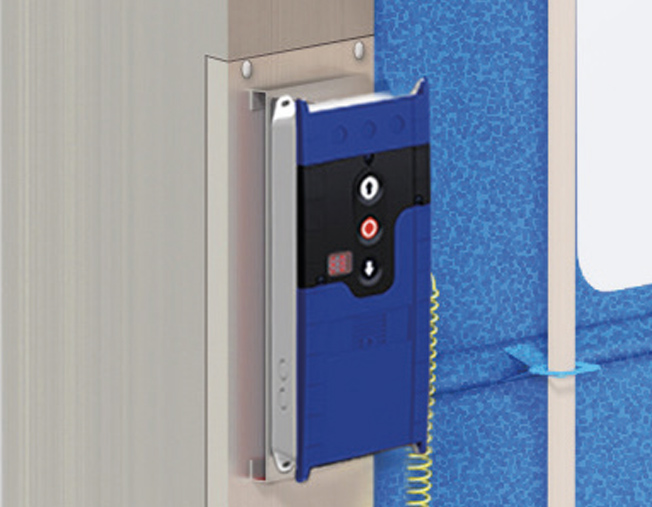

EASYREPLACE | Opció
Az EasyReplace opció jelentősen megkönnyíti a kapulap teljes vagy részleges cseréjét a levehető vezetősínburkolatoknak köszönhetően.
VEZÉRLÉS
Műszaki adatok Novofold
| Max. kapufelület (Sz × M) | 36 m² |
| Max. szélesség | 6.000 mm |
| Max. magasság | 6.000 mm |
| Szélállóság | 13 Bft |
| Max. szélterhelési osztály EN 12424 szerint | 5 * |
| Nyitási sebesség frekvenciaszabályozóval | 1,1 m/s |
| Zárási sebesség frekvenciaszabályozóval | 0,5 m/s |
| Nyitási/zárási sebesség standard vezérléssel | 0,9 m/s |
| Kapulap súlya, M2 osztály | 900 g/m² |
| Kültéri felhasználás | igen |
Műszaki adatok
Szélterhelés szerinti osztályozás
Szélerősség | Szélnyomás (Pascal) | Szélsebesség | DIN EN 12424 szerinti osztályozás | Felhasználási terület |
0 - szélcsend | 0,0 - 0,0 | < 1 km/h |
| gyenge szélnyomás |
1 - gyenge szellő/fuvallat | 0,0 - 0,1 | 1 - 5 km/h |
| |
2 - könnyű szél | 2,0 - 5,9 | 6 - 11 km/h |
| |
3 - gyenge szél | 6,9 - 17,7 | 12 - 19 km/h |
| |
4 - mérsékelt szél | 18,6 - 38,3 | 20 - 28 km/h |
| közepes szélnyomás |
5 - élénk szél | 39,2 - 70,6 | 29 - 38 km/h |
| |
6 - erős szél | 71,6 - 116,7 | 39 - 49 km/h |
| |
7 - igen erős szél | 117,7 - 179,5 | 50 - 61 km/h |
| |
8 - viharos szél | 180,5 - 262,9 | 62 - 74 km/h |
| |
9 - vihar | 263,9 - 365,9 | 75 - 88 km/h | 1. osztály - 300 N/m² | erős szélnyomás |
10 - erős vihar | 366,9 - 495,4 | 89 - 102 km/h | 2. osztály - 450 N/m² | |
11 - igen erős vihar | 496,4 - 652,4 | 103 - 117 km/h | 3. osztály - 700 N/m² | |
12 - orkán | 653,3 - 836,8 | 118 - 133 km/h | 4. osztály - 1,000 N/m² | |
13 - orkán | 837,8 - 1.039,9 | 134 - 149 km/h | 5. osztály > 1,000 N/m² | |
14 - orkán | 1.049,7 - 1.294,9 | 150 - 166 km/h |
| |
15 - orkán | 1.304,7 - 1.579,4 | 167 - 183 km/h |
|
Vezérlések
| Megnevezés | T100R | T100R FU | T100R FU | TS971 / TS981 | |
Kivitel | Műanyag ház (IP54) 219 × 256 × 117 mm | ● |
|
|
|
| Műanyag ház bővítménnyel (IP54) 219 × 550 × 117 mm | o | ● |
|
| |
| Kültéri kapu |
|
|
| ● | |
| Műanyag ház (IP65) 155 × 380 × 80 mm |
|
| ● |
| |
Csatlakozás | L+N+PE, 230 V/50 Hz/16 A (lomha) ± 10 %, 3-pólusú CEE-csatlakozó dugó |
| ● |
|
|
| 3L+N+PE, 400 V/50 Hz/16 A ± 10 %, 5-pólusú CEE-csatlakozó dugó | ● |
| ● | ● | |
| DES digitális végálláskapcsoló | ● | ● | ● | ● | |
| 2 db további potenciálmentes relé | ● | ● | ● | ● | |
Kezelőegységek | Nyomógomb (membrán kapcsoló) fel / stop / le | ● | ● | ● | ● |
| Különálló nyomógomb (fel / stop / le / időzítő) | o | o | o | o | |
| Távirányító (Keeloq / Multibit) | o | o | o | o | |
| MagicSwitch: érintésmentes kezelőfelület | o | o | o | o | |
| Kulcsos kapcsoló | o | o | o | o | |
| Húzókapcsoló | o | o | o | o | |
| Indukciós hurok: 2 csatornás (különálló) | o | o | o | o | |
| IXIO S: Infravörös érzékelő, belső oldali, 3,5 m magasságig | o | o | o | o | |
| IXIO D: Infravörös érzékelő és mozgásérzékelő, belső oldali, 3,5 m magasságig | o | o | o | o | |
| Radar: mozgásérzékelő külső és belső oldalon, 6 m magasságig | o | o | o | o | |
| Condor: Infravörös érzékelő és mozgásérzékelő külső és belső oldalon, 6 m magasságig | o | o | o | o | |
Biztonsági elemek | Fényfüggöny: a teljes átjárónyílás felügyelete 2,5 m magasságig | o | o | o | o |
| Fénysorompó: az átjáró védelme térdmagasságban | o | o | o | o | |
| IXIO D: Infravörös érzékelő és mozgásérzékelő, belső oldali, 3,5 m magasságig | o | o | o | o | |
| Condor: Infravörös érzékelő és mozgásérzékelő külső és belső oldalon, 6 m magasságig | o | o | o | o | |
| Jelzőlámpa piros/zöld (bővíthetőség: A800) | o | o | o | o | |
| Villogófény | o | o | o | o | |
| Kapupozíció kijelzés | o | o | o | o | |
| Hangjelzés záráskor (opcionális) | o | o | o | o | |
Egyedi kiegészítők | 3 db potenciálmentes relé | o | o | o |
|
| Kétirányú blokkoló funkció | o | o | o | o | |
| Zárolási funkció |
|
|
| - / o | |
| Aljzat indukciós hurokhoz (előre vezetékezve) | ● | ● | ● | ● | |
| 2 × 70 mm-es szerelőkonzol |
|
| ● |
| |
SpeedRoller vezérlések | Prime | ● | o |
|
|
| Prime-XF |
| ● |
|
| |
| Strong-E | ● | o |
|
| |
| Strong-FV | ● | o |
|
| |
| Strong | ● | o |
|
| |
| NovoZip |
| o |
| ● / o | |
| NovoSpeed Thermo |
|
|
| ● / o | |
| Strong Outdoor |
|
| ● |
| |
| NovoFold |
|
|
| ● / o | |
| ● = standard kivitel o = opcionális | |||||
Kültéri ipari gyorskapuk
Megnevezés | Jellemző | NovoZip | Thermo | Strong | NovoFold | |
Sebesség | Standard vezérlés | nyitási sebesség m/s (kb.) |
|
|
| 0,9 |
zárási sebesség m/s (kb.) |
|
|
| 0,9 | ||
| Vezérlés frekvenciaszabályozással | nyitási sebesség m/s (kb.) | 2,0 | 1,1 | 1,8 | 1,1 | |
zárási sebesség m/s (kb.) | 0,5 | 0,5 | 0,5 | 0,5 | ||
| Biztonsági kivitel | EN 13241 |
| ● | ● | ● | ● |
| Szélállóság | Min. Beaufort-érték | "Windload Optimiser"-rel | 11 (- 117 km/h) | 11 (- 117 km/h) | 12 (- 133 km/h) | 13 (- 149 km/h) |
| Szélterhelési osztály | Max. (EN 12424 szerint) |
| 3. osztály | 3. osztály | 4. osztály (B ≤ 4m) | 5. osztály |
Kapuméretek | Szélesség | maximum mm-ben | 4.500 | 5.000 | 6.000 | 6.000 |
| Magasság | maximum mm-ben | 4.500 | 5.000 | 6.000 | 6.000 | |
| Max. felület | maximum m²-ben | 20,25 | 25 | 36 | 36 | |
Beépítési méretek | Szélesség: hajtás felőli oldal | szabad átjáró szélesség + mm | 310 | 470 | 345/360 | 520 |
| Szélesség: csapágy felőli oldal | szabad átjáró szélesség + mm | 120 | 150 | 195 | 220 | |
| Magasság | szabad átjáró magasság + mm | 500 | 1.100 | 650 | 1.070 | |
| Mélység | a faltól, mm-ben | 370 | 1.200 | 435 | 400 | |
| Szélesség, védőburkolattal, hajtás felőli oldal | szabad átjáró szélesség + mm | 310 | 350 | 430 | 520 | |
| Szélesség, védőburkolattal, csapágy felőli oldal | szabad átjáró szélesség + mm | 120 | 150 | 240 | 220 | |
| Magasság védőburkolattal | szabad átjáró magasság + mm | 500 | 1.100 | 700 | 1.170 | |
| Mélység védőburkolattal | a faltól, mm-ben | 370 | 1.200 | 570 | 400 | |
| T100R FU 3 kW nagy vezérlőegység [400 V, 3L+ N + PE, IP65] | Sz × Ma × Mé = |
|
| ● |
| |
| GFA TS971 | Sz × Ma × Mé = | ● | ● |
| ● | |
| GFA TS981 | Sz × Ma × Mé = | o | o |
| o | |
| SelfRepair | Automatikus behúzás (önjavító funkció) |
| ● |
|
|
|
| Kapuszerkezet | önhordó |
|
|
|
| ● |
Kapulap | Átlátszó szekciók vastagsága | 0,8 / 20 mm | 0,8 mm | 20 mm | 0,8 mm | 0,8 mm |
| Színes PVC vastagsága | 0,7 / 1,0 / 1,2 mm | 1,0 mm |
| 1,2 mm | 1,2 mm | |
| A szigetelő szekciók vastagsága | 40 mm |
| 40 mm |
|
| |
| Kapulap feszítés | Feszítő rendszer |
|
|
| ● |
|
| Hajtásrendszer végtelenített lánccal / acélkábellel |
|
| ● |
|
| |
Vezetősín anyaga /felületkezelés | Horganyzott acél /porszórt bevonat |
| ● / - | ● / - | ● / - | ● / ● |
| Rozsdamentes acél (304), szálcsiszolt |
| o |
| o | o | |
| Választott RAL színre festve |
| o |
| o | o | |
Hajtás és vezérlés | Elektronikus végálláskapcsoló DES |
| ● | ● | ● | ● |
| Csatlakoztatott feszültség |
| 230 V, L + N + PE | 400 V, 3L + N + PE | 400 V, 3L + N + PE | 400 V, 3L + N + PE | |
| Biztosíték |
| 16 A lassú kioldású | 16 A lassú gyújtás | 16 A lassú ütközésű | 16 A lassú égés | |
| Főkapcsoló |
| o | o | o | o | |
| Vészleállító kapcsoló |
| o | o | o | o | |
| Nyílásvédelem | Biztonsági fényfüggöny | ● | ● | ● | o | |
Biztonsági fénysorompó+élvédelem | o | o | o | ● | ||
Radar | o | o | o | o | ||
| Záróél biztonsítás | Optoszenzor |
| o |
| o | |
Vésznyitás | Tekerőkar |
| ● |
| ● |
|
| Kézi vészhúzólánc |
| o | ● | o | ● | |
| UPS, 230 V | csak 230 V-os frekvenciaszabályozóval | o |
|
|
| |
| ● = standard o = opcionális | ||||||
Beépítés
Hogyan kell beépíteni a Novoferm gyorskapukat?
A következő videók lépésről lépésre bemutatják a Novoferm gyorskapuk beépítését. A videók csak a szerelési, üzemeltetési és karbantartási útmutató kiegészítésére szolgálnak. Nem helyettesítik a szakképzett személyzet által végzett beszerelést.
Speedroller Strong Outdoor beépítése
A bal oldali videóra kattintva egy szemléletes bemutatót láthat a Novoferm Speedroller Strong Outdoor kültéri gyorskapu beépítéséről.
A Novoferm gyorskapuk előnyeiről, beépítéséről és programozásáról szóló további videókat a Novoferm YouTube csatornáján talál:
https://www.youtube.com/NovofermVideos
NOVOSPEED THERMO gyorskapu beépítése
A bal oldali videóra kattintva egy szemléletes bemutatót láthat a
NovoSpeed Thermo gyorskapu beépítéséről.
A Novoferm gyorskapuk előnyeiről, beépítéséről és programozásáról szóló további videók a Novoferm YouTube csatornáján találhatók:
NOVOFOLD hajtogatott gyorskapu beépítése
A bal oldali videóra kattintva egy szemléletes bemutatót láthat a
NovoFold hajtogatott gyorskapu beépítéséről.
A Novoferm gyorskapuk előnyeiről, beépítéséről és programozásáról szóló további videók a Novoferm YouTube csatornáján találhatók:
https://www.youtube.com/NovofermVideos
Felkeltettük az érdeklődését?
Keressen bennünket a KAPCSOLAT-fülön található elérhetőségeinken.
