NOVOFERM PROFILKERETRENDSZEREK ACÉLBÓL
NEU - NOVOFIRE ACÉL
A Novoferm a NovoFire® Steel révén piacra dobja az első saját fejlesztésű és gyártású acél csőkeretes ajtót, amely tűz- és füstvédelmi zárszerként engedélyezett. Az új ajtó számos előnyével nyűgöz le: Az innovatív profilgeometria elegáns kialakítást és nagyfokú rugalmasságot tesz lehetővé a konstrukció, az üvegezés, a szerelvények és a más jóváhagyott alkatrészekkel való utólagos felszerelés tekintetében. A rendszert egyszerű szerelhetőség is jellemzi, és a fenntarthatóság szempontjából is magas pontszámot ér el, mivel újrahasznosítható acélra épül.
Amodern ingatlanépítéshez aNovoFire® Steel csőkeretes ajtók 65 mm építési mélységű és 1,8 mm anyagvastagságú acélprofilokon alapulnak. A sorozatot a megbízható tűz- és/vagy füstvédelem, valamint az alkalmazási lehetőségek széles skálája, a rugalmas konfiguráció és az egyszerű beépítés jellemzi.
Magas funkcionalitásNovoFire® Steel T30 (EI 30 S200 C5) tűzgátló ajtóként és NovoFire® Steel RS (S200) füstgátló ajtóként kaphatók. Ajtóink átgondolt részletekkel (beleértve az egyedülálló multifunkciós hornyot a szerelvények egyszerű beszereléséhez és finom beállításához stb.) könnyű beépítést és finombeállítást kínálnak.
Élő fenntarthatóság A Novoferm csőkeretes ajtók alapprofilja 100%-ban újrahasznosítható acélból készül, és mindig süllyesztett kivitelű. Az ajtó különböző alkatrészekkel utólag is könnyen felszerelhető. Ez lehetővé teszi, hogy a rendszer utólagosan a változó igényekhez igazodjon.
Ajtók összehasonlítása és tulajdonságai
Az acél csőkeretes ajtók összehasonlítása
| Ajtó megjelölés | Jóváhagyás / | Keret | T30 | T90 | Füst | RC 2 | RC 3 | Hő |
| NovoFire acél RS | P-5022 DMT DO | acél | - | |||||
| NovoFire acél T30 | - | Acél | - | - | ||||
| NovoFire acél F30 | - | Acél | - | |||||
| Forster fuego T90 | Z-6.20-1881 | acél | - | - | ||||
| Forster fuego F90 | Z-19.14-1973 | acél | - | |||||
| Forster unico | - | acél | - | - | - | |||
| Forster unico EI30 |
| acél | - | - | - |
Részletek NovoFire Steel
Részletek NovoFire Steel
A NOVOFIRE® FOGANTYÚ

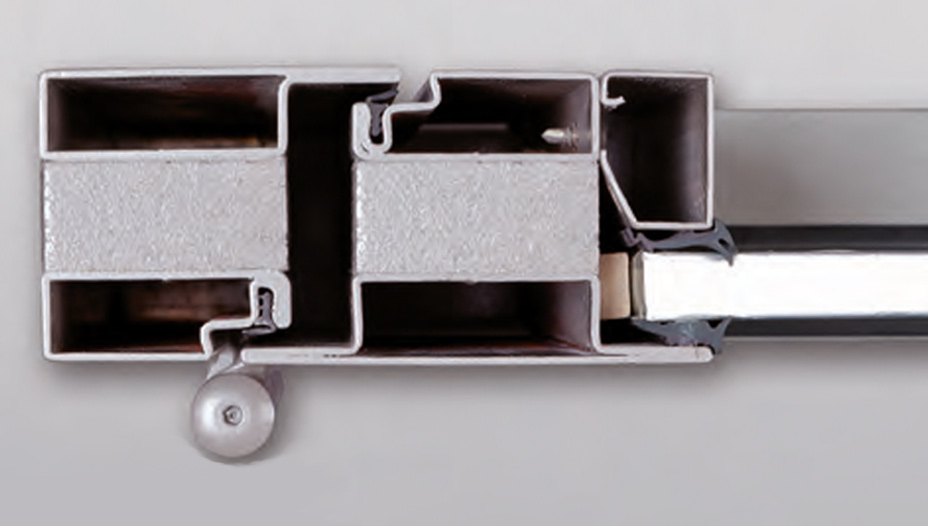

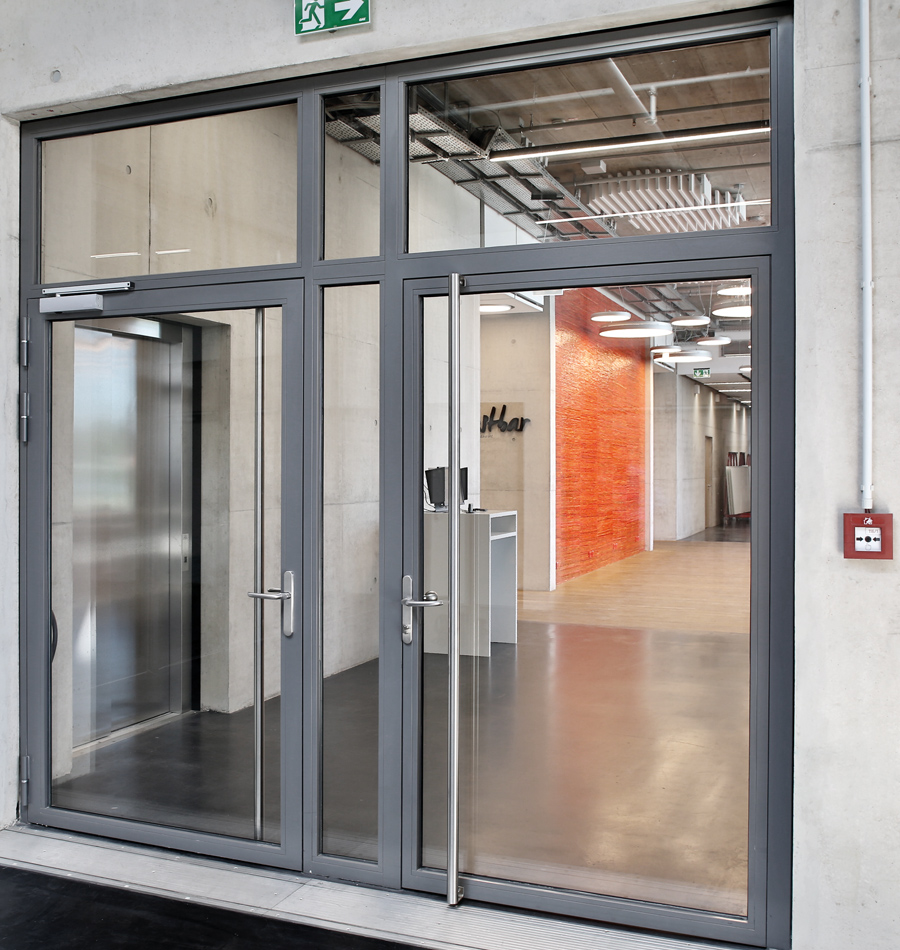

NOVOFIRE® STEEL T30 ÉS NOVOFIRE® STEEL RS ANovoFire® Steel csőkeretes ajtók 65 mm építési mélységű és 1,8 mm anyagvastagságú acélprofilokon alapulnak. A sorozatot a megbízható tűz- és/vagy füstvédelem, valamint az alkalmazási lehetőségek széles skálája, a rugalmas konfiguráció és az egyszerű beépítés jellemzi. A NovoFire® Steel T30 (EI 30 S200 C5) tűzvédelmi ajtóként és NovoFire® Steel RS (S200) füstvédelmi ajtóként elérhető NovoFire® Steel megfelel a különböző biztonsági követelményeknek.
A NovoFire® Steel T30 30 perces tűzállóságot garantál, és ez idő alatt megakadályozza a tűz és a füst terjedését. A biztonságos tűzvédelmet az ajtófélfa gumiprofiljába integrált "Promaseal csík" biztosítja. A NovoFire® Steel RS olyan helyzetekben ajánlott, ahol csak füstvédelemre van szükség. Ez a DIN 18095 és DIN EN 1634-3 szerint bevizsgált rendszer sikeresen megakadályozza a füst átjutását, és így megbízható helyiségzárást képez.

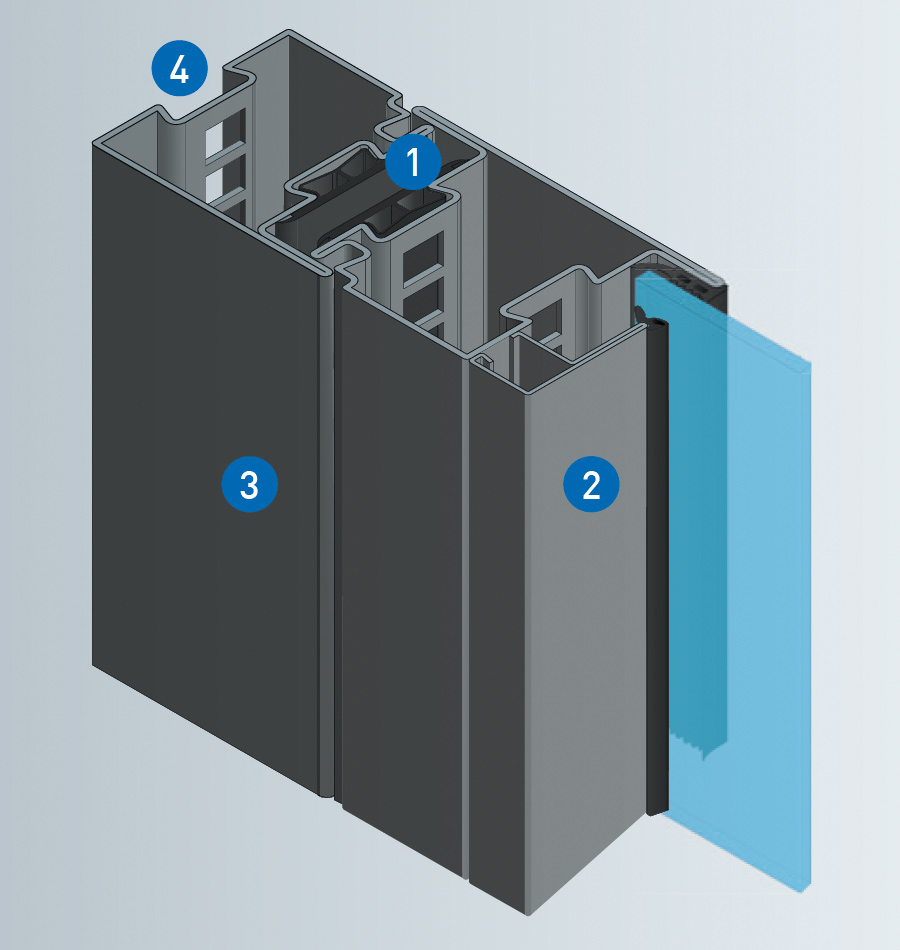

[1] Jó megjelenés a funkcionális panelnek köszönhetően a füst- és tűzvédelem érdekében az ajtófélfalsíkban.

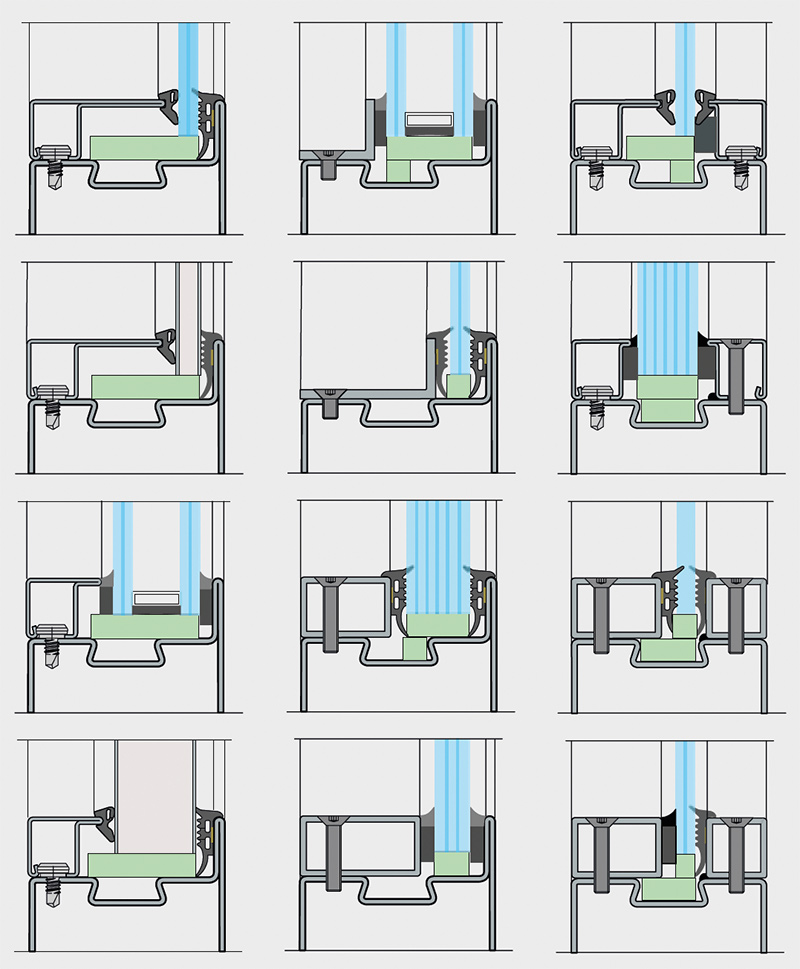

[2] Az üveglécek széles választéka lehetséges, beleértve a kétoldali üveglécet is.
[3] Az alapprofil 100%-ban újrahasznosítható acélból készül, és mindig süllyesztett kivitelben kerül beépítésre.

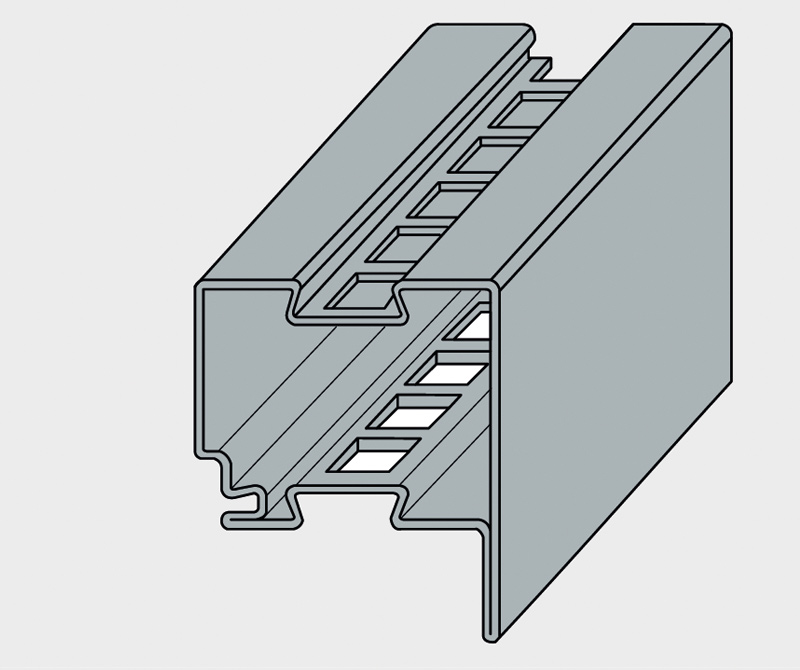

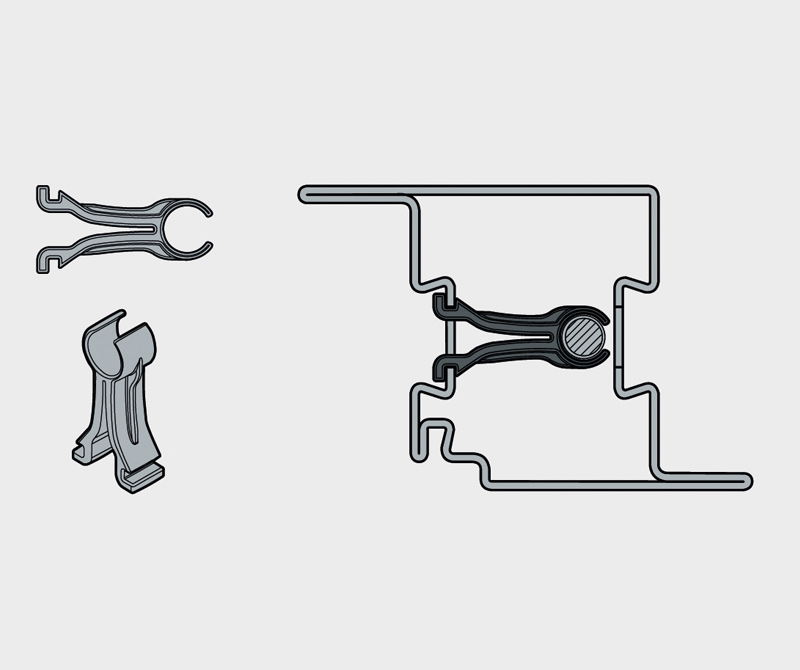

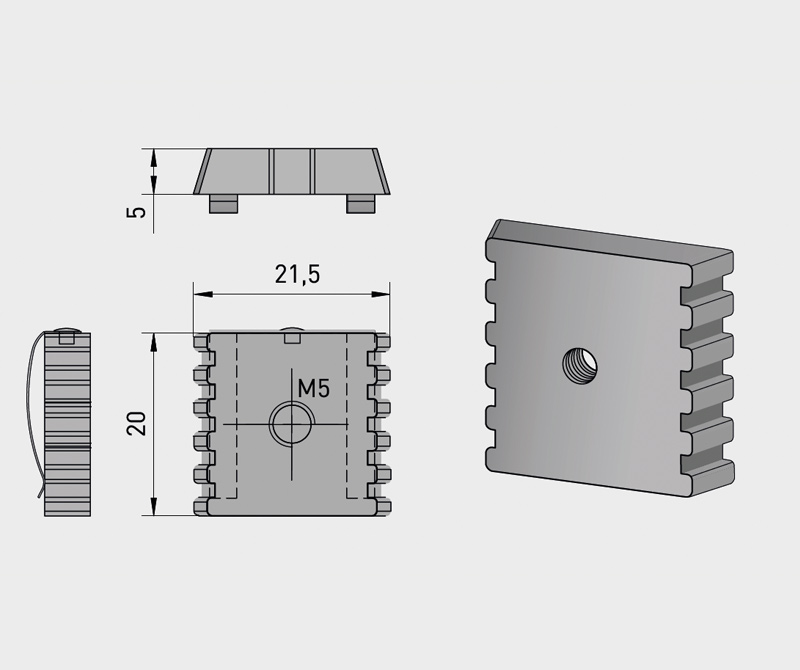

[4] Az egyedülálló multifunkciós horony lehetővé teszi a szerelvények könnyű felszerelését és finom beállítását.
AMI A NOVOFERM ÚJ NOVOFIRE® ACÉL CSŐKERETES AJTÓK MELLETT SZÓL
A NovoFire® Steel a csőkeretes ajtók gyártása, valamint a tűz- és füstvédelem területén szerzett több évtizedes tapasztalatot egyesíti egy rendszerben. Az eredmény egy olyan rendszer, amelyet nemcsak a magas szintű biztonság jellemez vészhelyzetben, hanem más alkalmazásokat is lehetővé tesz, mint például az automatizálás, a pánik elleni funkció, a beléptetés-ellenőrzés vagy a hangszigetelés.
A számos előny a következő
- Egyszerű telepítés
- Kiemelkedő formatervezés, nagyfokú rugalmasság és robusztusság az innovatív profilgeometriának köszönhetően.
Nagyvonalú méretek1 szárny: 1 .560 mm x 3.000 mm2 szárny: 3.000 mm x 3.000 mm- Szélesedő profilok a külső keretméretek növeléséhez
- Különböző tűzálló üvegek és panelek különböző kitöltésekkel
- Nagyfokú méretstabilitás tűz esetén (NovoFire® Steel T30)
Részletek acélrendszerek
Részletek acélrendszerek

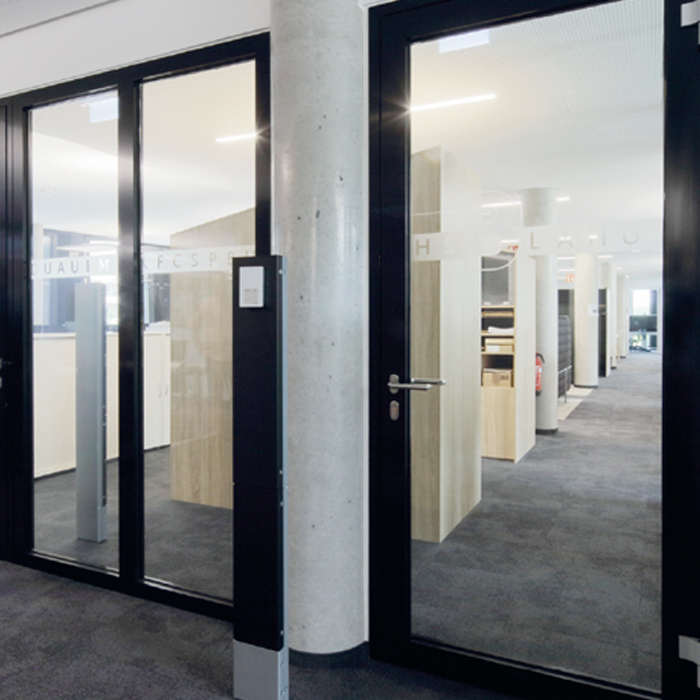

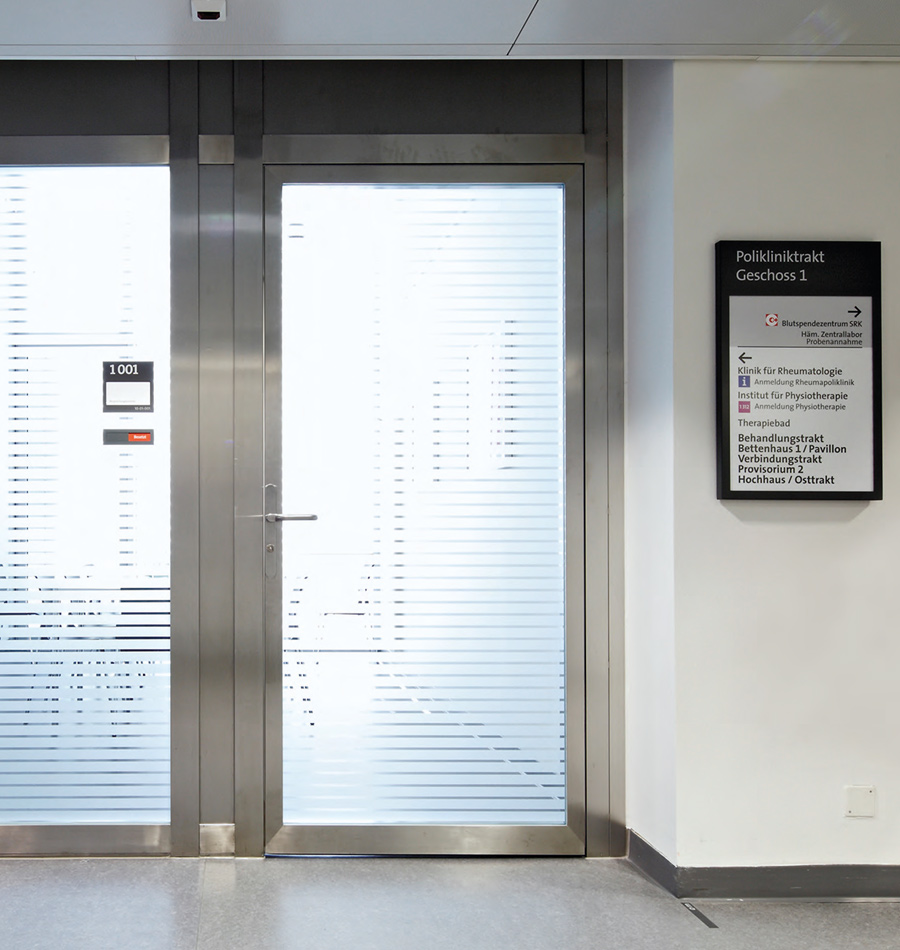

A NOVOFERM ACÉLPROFIL-KERETRENDSZEREK BIZTONSÁGOT ÉS KÉNYELMET NYÚJTANAK KÍVÜL ÉS BELÜL EGYARÁNT

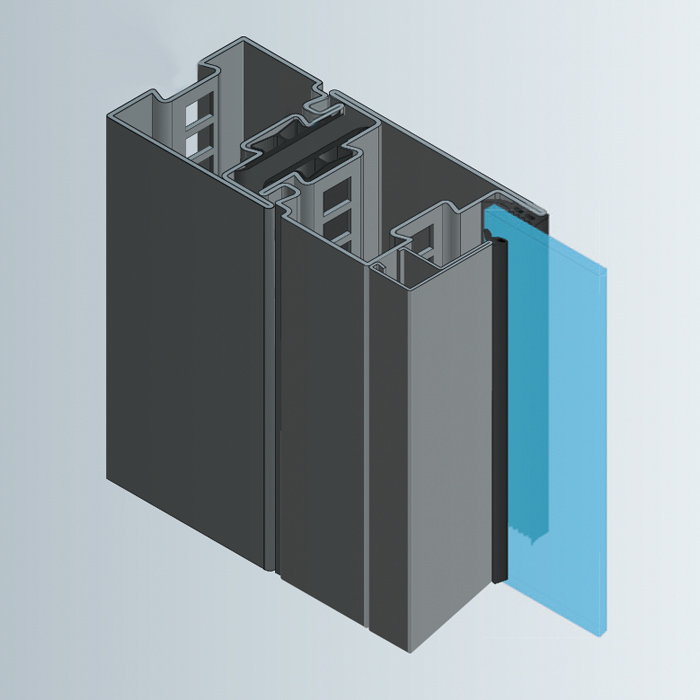

Az acélból készült Novoferm profilkeretrendszerek ideális alkatrészek biztonságos és ugyanakkor esztétikailag igényes alkalmazásokhoz a füst- és tűzvédelmi lezárások területén.
Az alapanyag statikai tulajdonságai páratlanul filigrán szerkezeteket tesznek lehetővé elegánsan keskeny felületi szélességgel.
A füstvédelemre szánt "Presto RS" és a tűzvédelmi alkalmazásokra szánt "Fuego light" mellett - mindkettőt belső használatra terveztük - kínáljuk az "Unico" profilszerkezetet is, amely külső ajtórendszerek építésére szolgál.

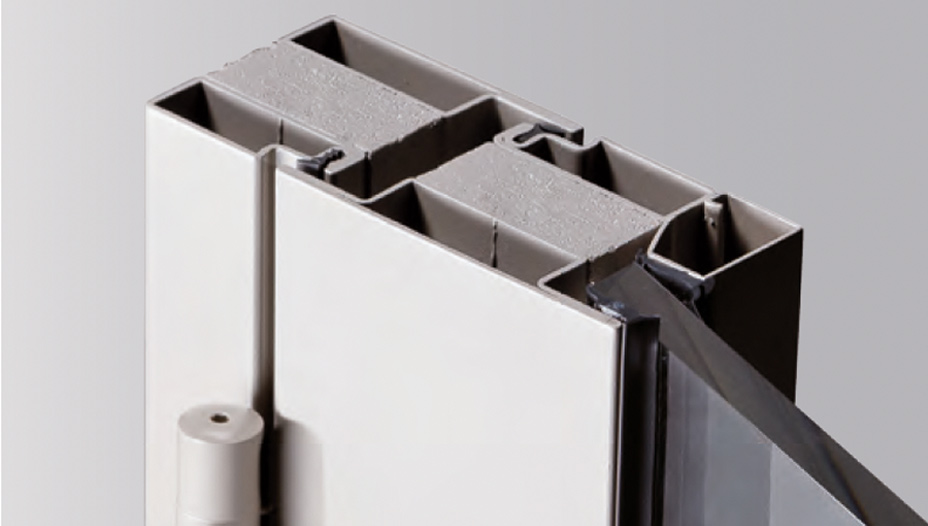

Különlegessége: az innovatív, műanyagot teljesen nélkülöző hőtörésnek köszönhetően ez a rendszer teljes mértékben újrahasznosítható.
RENDSZERLEÍRÁS "PRESTO" ÉS "FUEGO LIGHT "* Horganyzott precíziós acélcsövekből készült ajtóelem. Az ajtó füstgátló ajtóként van bevizsgálva, a DIN 18095 szerint automatikusan leereszthető padlótömítéssel. A keret és a szárny elülső szélessége 130 mm, lábazati magasság 50, 70 - 420 mm, beépítési mélység 50 mm. Kétszárnyú ajtók esetében a nem aktív szárny szárnymérete nem lehet kisebb 500 mm-nél. Áthajtásos vagy hegesztett beépítésre előkészített egységek.
BEÁLLÍTÁSOK Profilhengerhez előkészített beálló zár, karos kilincs vagy cserélhető szerelvények ovális rozettával alumíniumból, rozsdamentes acélból vagy PVC-U-ból lehetséges. A nem aktív szárnyat alapesetben az aktív szárny felső zárszerkezete tartja, alternatívaként a DIN EN 179 vagy a DIN EN 1125 szerinti pánikgátló funkció is lehetséges. Fenti ajtócsukó a DIN EN 1154 szerinti vezetősínnel, pl. GEZE TS 5000 / Dorma TS 93, integrált ajtócsukó rendszerek (GEZE Boxer / Dorma ITS 96), DIN 18263 / DIN 18650 szerinti lengőajtóhajtás.

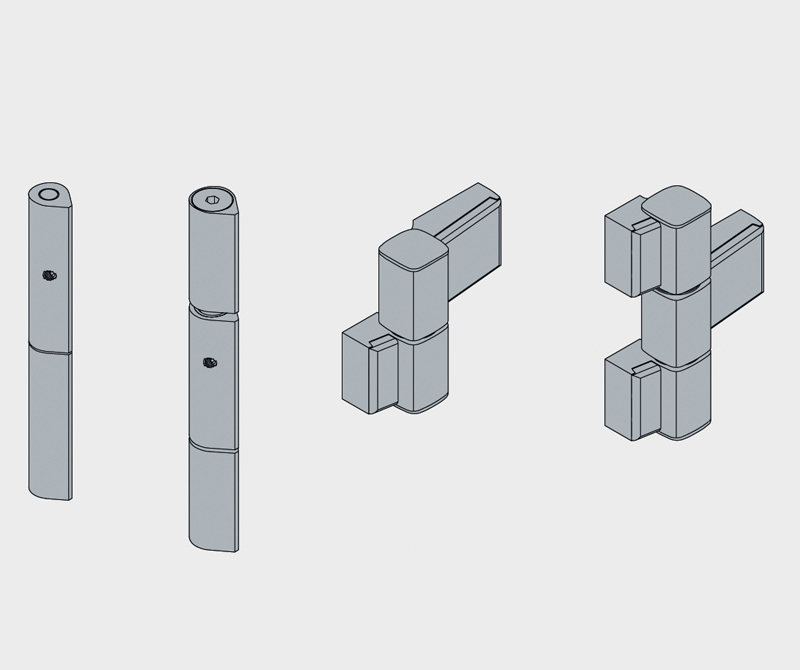

Pántok Két, kétrészes, acélból hegesztett, három dimenzióban állítható pánt szárnyanként; ha az ajtó lengőajtóhajtással van felszerelve, három pántot ajánlunk. Más zsanérváltozatok, mint például csavaros zsanérok, görgős zsanérok, beépített zsanérok lehetségesek.
FELSZERELÉS Porszórtan alapozott RAL 9002 (szürkésfehér) vagy opcionálisan véglegesen festett (RAL Classic az Ön választása szerint).
Üvegezés Biztonsági üveg VSG vagy ESG. Üvegezési változatok és paneltöltések, profilok egyoldali üvegezéssel és üveglécekkel a zsanér ellentétes oldalán, száraz üvegezés EPDM tömítésekkel.

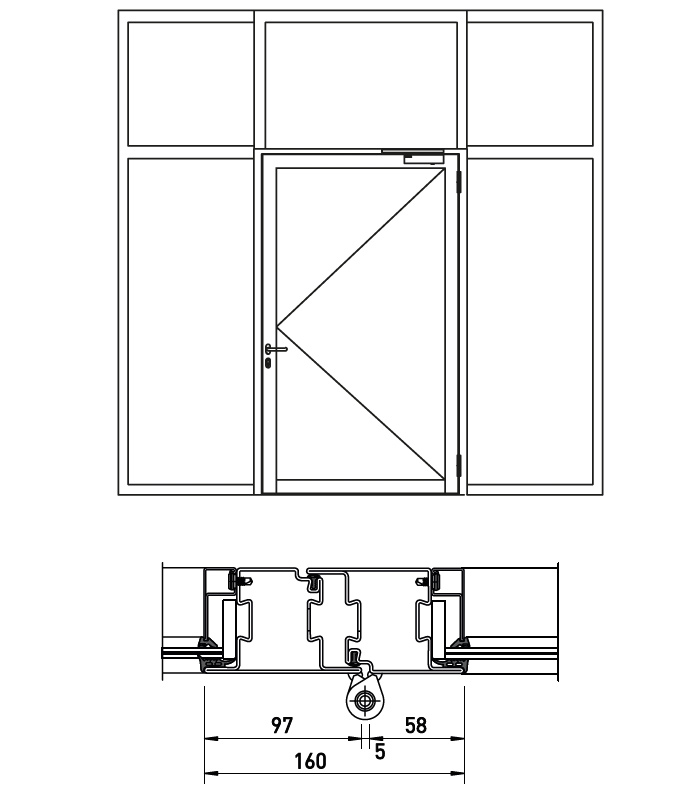

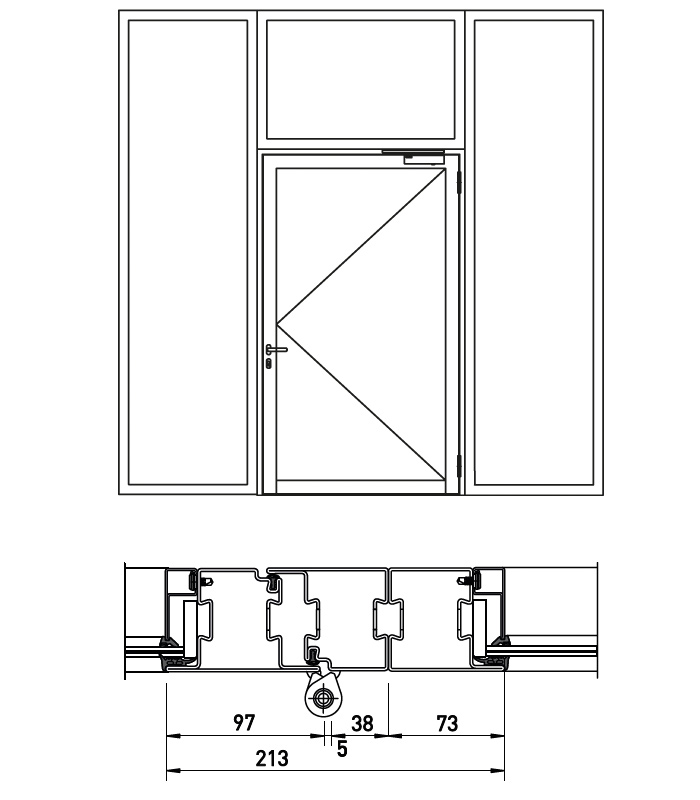

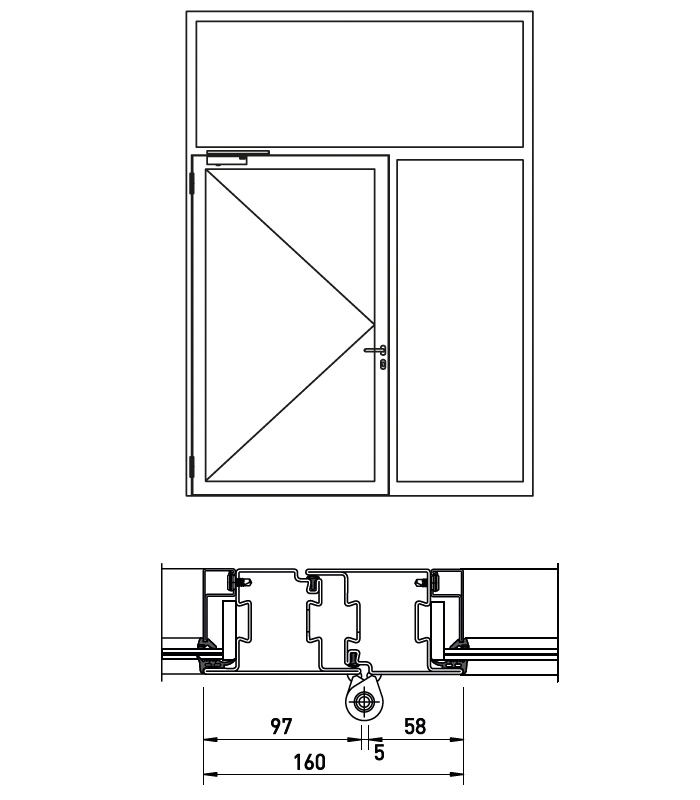

Rögzített üvegezés Az ajtóval süllyesztett csatlakozások, alternatívaként önállóan is lehetséges, opcionálisan ferde vagy T-csatlakozásokkal.
A keretoszlopoknak a rögzített üvegezés teljes magasságában megszakítás nélkül kell futniuk.
Az acél mint minőség- és környezetvédelmi anyag
Az acél mint minőség- és környezetvédelmi anyag
ACÉL MINT ANYAG - A MINŐSÉG ÉS A KÖRNYEZETVÉDELEM ELŐNYE
Az építőipar mindig új stratégiákat keres a lehető legkörnyezetbarátabb munkavégzésre. Ilyen például a felújítás előnyben részesítése az új építkezésekkel szemben, vagy a régióból származó nyersanyagok előnyben részesítése a szállítási útvonalak rövidítése érdekében. Ugyanakkor az anyagok újrafelhasználhatósága is fontos szerepet játszik. Az acél különösen alkalmas erre, mivel ez az anyag 100%-ban újrahasznosítható.
Ez az egyik oka annak, hogy a Novoferm piacra dobta az acélból készült NovoFire® Steel tűz- és füstgátló ajtókat, amelyek kihasználják ezt az előnyt és további fenntarthatóságot kínálnak.
AZ ACÉL HÁROM LEGFONTOSABB ELŐNYE
100%-ban újrahasznosítható Az acél korlátlanul újrafelhasználható, mivel ez az anyag minőségromlás nélkül, tetszőlegesen gyakran újrahasznosítható. A régi acélalkatrészek tehát nem hulladékot jelentenek, amelyet meg kell semmisíteni, hanem új termékek alapját képezik.
AZ ANYAG TÖKÉLETES HASZNÁLATA Az acél nagyfokú robusztusságot biztosít még a nagyon kényes geometriák esetében is. Ez részben a magas rugalmassági modulusának köszönhető, részben pedig annak, hogy az acél hegeszthető. Ez azt jelenti, hogy viszonylag kevés anyag felhasználásával nagyon tartós termékeket lehet gyártani.
KIVÁLÓ tartósságuknak köszönhetően az acélrendszerek hosszú ideig használatban maradnak. Ez jelentősen csökkenti az anyag- és energiafelhasználást, amely a rendszer cseréje esetén felmerülne.
FENNTARTHATÓSÁG A NOVOFERMTŐL
Fogyasszunk kevesebbet, érjünk el többet: Az energia és más erőforrások hatékony felhasználása vállalati kultúránk szerves részét képezi, csakúgy, mint a termékek és folyamatok folyamatos optimalizálása a fenntarthatóság szempontjából. Így olyan megoldásokat kínálhatunk ügyfeleinknek, amelyekkel a modern fenntarthatósági követelmények megbízhatóan megvalósíthatók.
Mint a NovoFire® Steel esetében: Ez a rendszer nemcsak újrahasznosítható acélból készül, hanem a rendszerkompatibilitásnak, az egyszerű utólagos felszerelési lehetőségeknek és a tartósságnak köszönhetően fontos erőforrásokat is kímél.
NÉGYSZERES FENNTARTHATÓSÁG A NOVOFIRE® ACÉLLAL
RENDSZERKOMPATIBILITÁS A beváltNovoFire® alumínium rendszer szabványosított szerelvényeinek használata erőforrásokat takarít meg, optimalizálja a költséghatékonyságot és garantálja a biztonságot a vonatkozó technológiával kapcsolatos sokéves tapasztalat alapján.
FEJLESZTÉSI LEHETŐSÉG ANovoFire® Steel könnyen utólagosan felszerelhető különböző alkatrészekkel. Ez lehetővé teszi a rendszer utólagos hozzáigazítását a változó követelményekhez. Nincs szükség teljes cserére.
ROBUSTONSÁG ANovoFire® Steel egy speciális gyártási eljárással készül. A profilok tűzálló bevonatú fémlemezből készülnek, ami még az üreges kamrákban is magas korrózióállóságot garantál.
KÖRNYEZETVÉDELMI TERMÉKNYILATKOZATOK A Novoferm acélprofil-keretrendszerek környezetbarát módon készülnek, amit különböző terméknyilatkozatok vagy igazolások bizonyítanak, többek között az ISO 14025, EN 15804, ISO 14001 szabványok, valamint a BREEAM, DGNB és LEED kritériumoknak megfelelően.
Kiemelt termékek "NovoFire Steel"
Ez az animáció a Novoferm "NovoFire Steel" acél csőkeretes ajtók legfontosabb jellemzőit mutatja be vizuálisan vonzó és tömörített formában.
További animációkat talál a következő címen
Az Ön pluszpontjai egy pillantásra
- Saját fejlesztésű és gyártású acél csőkeretes ajtók vonzó áron
- Kapható NovoFire Steel T30 / EI 30, Forster Fuego T90 / EI 90 tűzvédelmi ajtóként és NovoFire Steel RS füstvédelmi ajtóként.
- Egyszerű beépítés és finom beállítás átgondolt részletekkel (pl. az egyedülálló multifunkciós horony lehetővé teszi a szerelvények egyszerű beépítését és finom beállítását, ...).
- Fenntarthatóság a 100%-ban újrahasznosítható acélból készült alapprofiloknak köszönhetően.

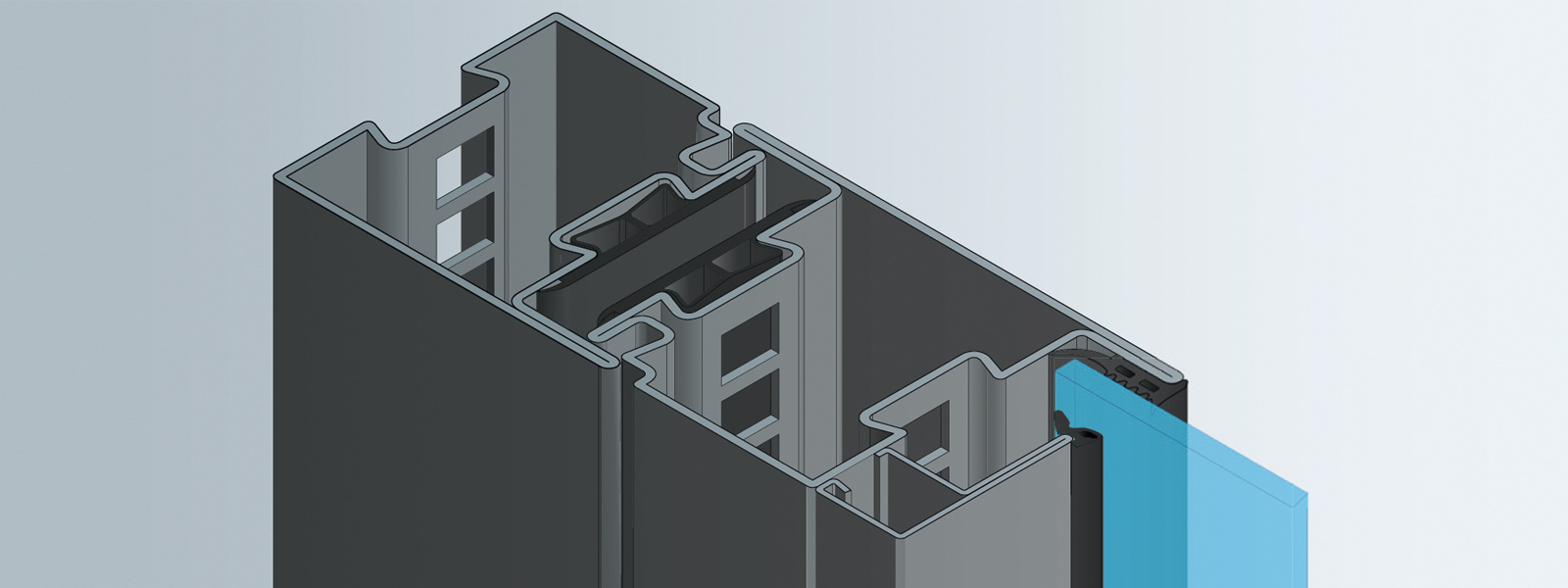

Acélprofilok 65 mm-es építési mélységgel és 1,8 mm-es anyagvastagsággal

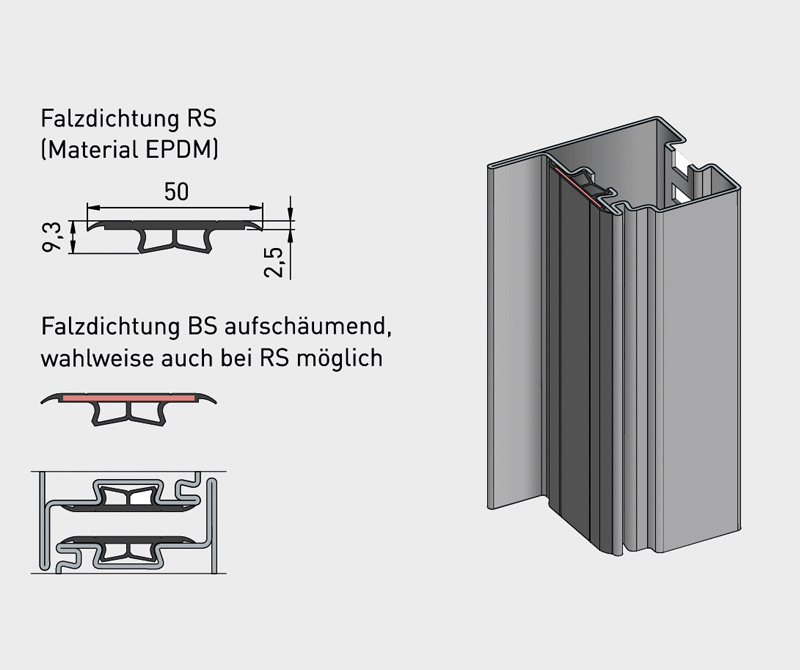

- Az ajtófélfalsík gumiprofiljába integrált, duzzadó "tűzvédelmi csík" megbízható tűzvédelmet biztosít.
- BRM 1.560 x 3.000 mm (egyszárnyú) vagy 3.000 x 3.000 mm (kétszárnyú) méretig kapható.

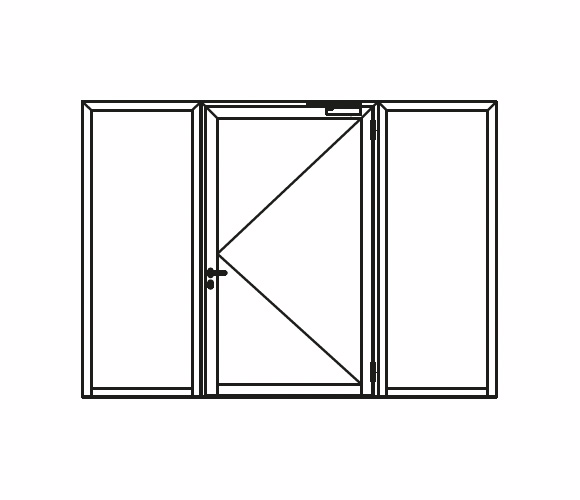

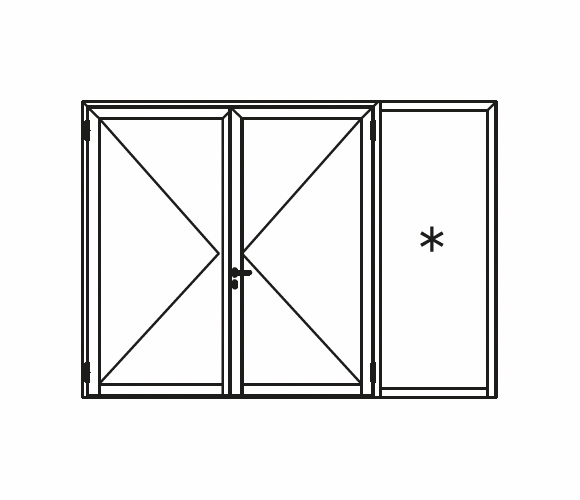

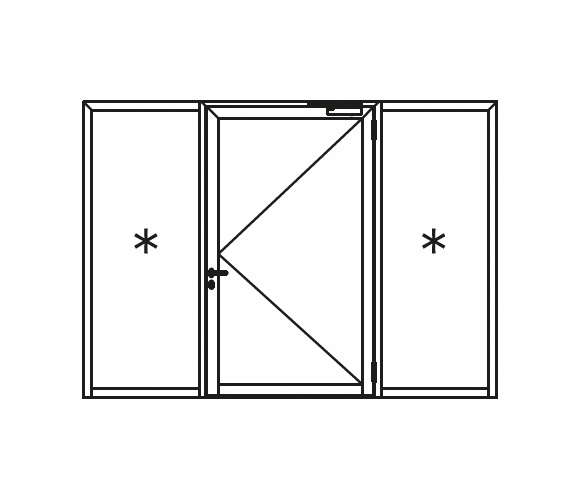

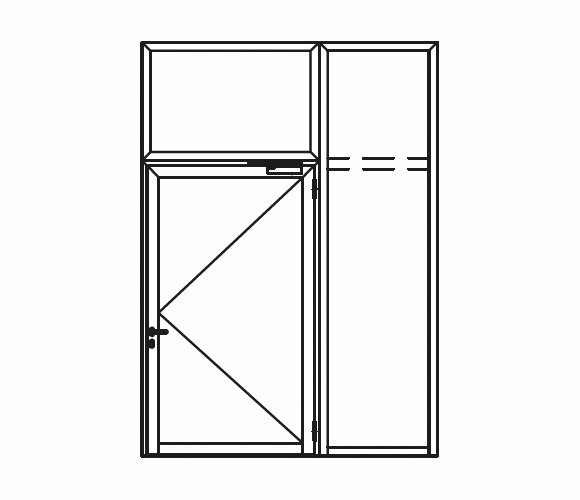

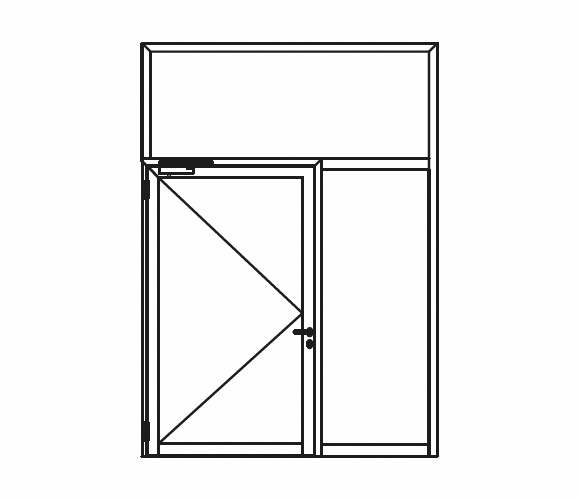

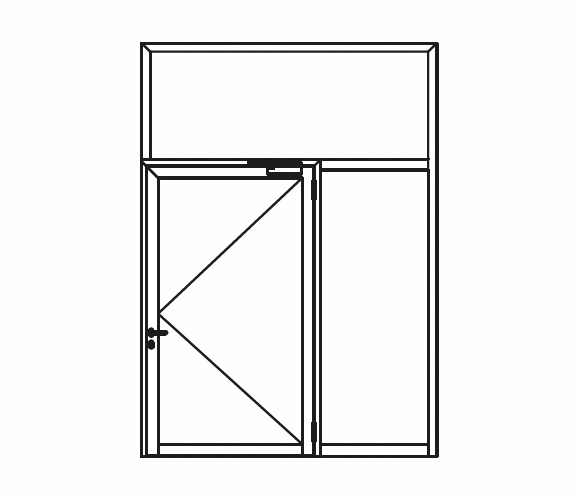

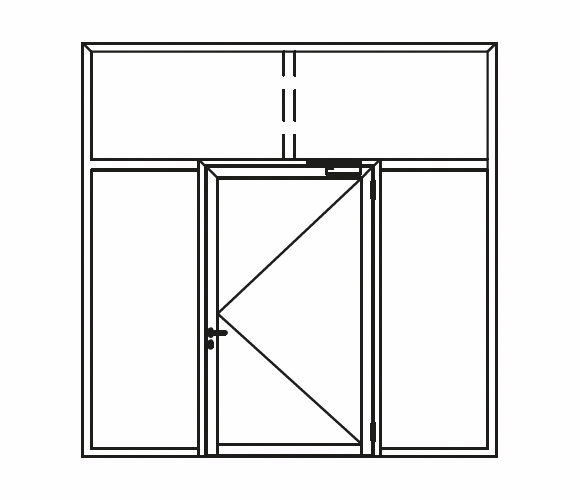

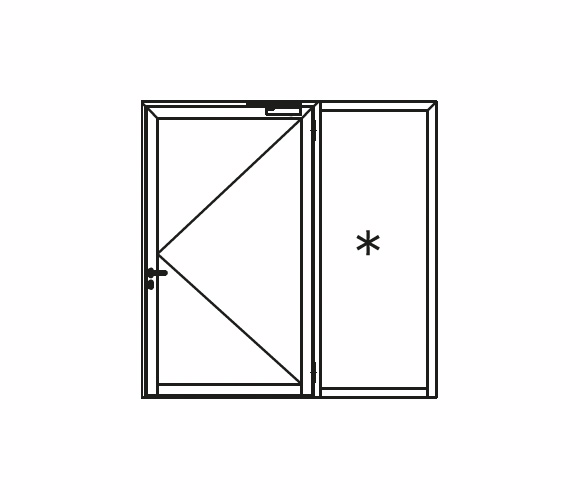

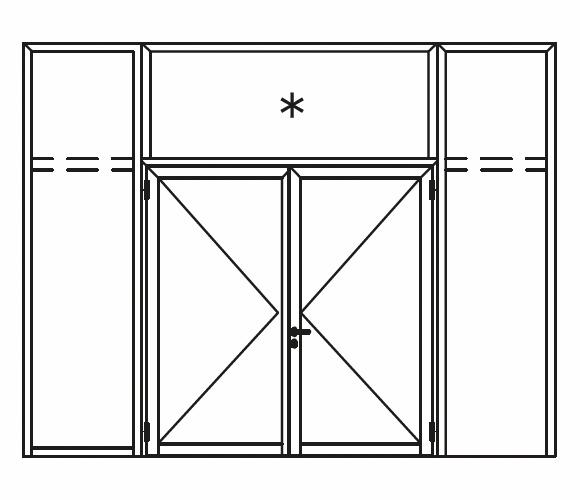

- Oldalpanelekkel és/vagy felülvilágítókkal kombinálható
- Különböző tűzálló üvegek és panelek különböző kitöltésekkel

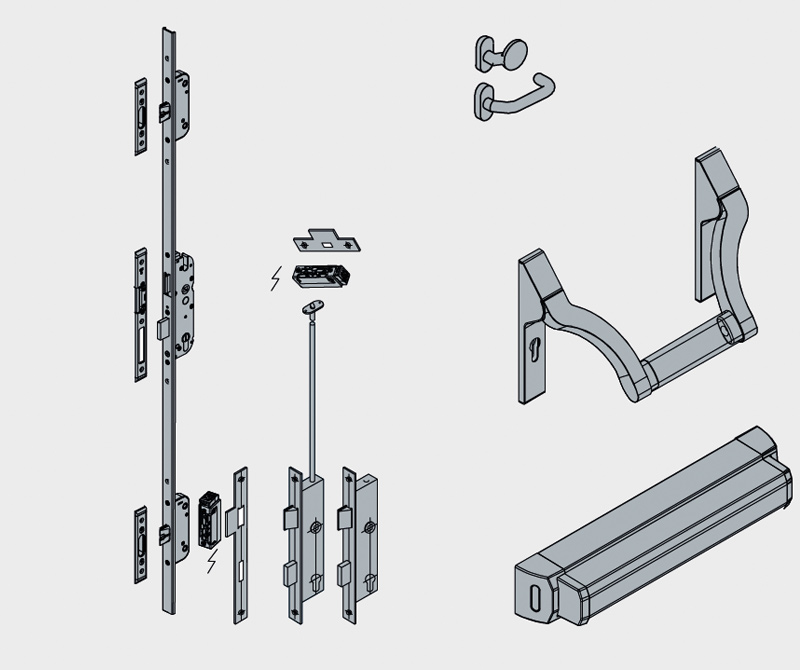

- Üveggyöngy-változatok, vasalatelemek és egyéb szerelvények nagy választéka
Technológia és részletek
Műszaki adatok NovoFire Steel RS
| Ellenállás osztály | RS | ||||
| Típusjelölés | NovoFire® acél RS-1 | NovoFire® acél RS-1 kombinált ajtó | NovoFire® Steel RS-2 | NovoFire® Steel RS ajtó fix üvegezéssel | |
| Modellek | |||||
| Függőleges üvegezési rudak szárnyanként | 1 | 1 | 1 | Bármelyik | |
| Vízszintes üveglécek szárnyanként | 2 | 2 | 2 | Bármelyik | |
| Panel felosztás | |||||
| Lejtők | - | - | - | - | |
| Kerek boltívek | - | - | - | - | |
| Süllyesztések | - | - | - | - | |
| szög | - | - | - | - | |
| Szélesítés | - | - | - | - | |
| Méretek | |||||
| Teljes méretek | Szélesség: min. - max. | 625 - 1840* | ≤ 3840* | 1350 - 3280* | Korlátlan 1) |
| Magasság: Min. - max. | 1750 - 3140* | ≤ 4140* | 1750 - 3140* | ≤ 4160 | |
| Külső keretméretek | Szélesség: Min. - max. | 585 - 1800* | 2585 - 3800* | 1310 - 3240* | Korlátlan 1) |
| Magasság: Min. - max. | 1730 - 3120* | 2730 - 4120* | 1740 - 3120* | ≤ 4000 | |
| Szélesség: min. - max. | 431 - 1406 | 431 - 1406 | 1156 - 2846 | - |
| Magasság: Min. - max. | 1653 - 2923 | 1653 - 2923 | 1653 - 2923 | - | |
| Min. nyílásszélesség GF: | - | - | 500 | - | |
| Max. Nyitási szélesség GF: | - | - | 1474 | - | |
| Ajtószárny | |||||
| Szerkezeti mélység | 65 | 65 | 65 | 64 | |
| Tekintse meg | 140 | 140 - 160 | 140 | 73 | |
| lábazat magassága | 93 | 93 | 93 | 73 - 93 | |
| Ragasztott szegély/gerincprofil | 20 - 100/ 93 | 20 - 100/ 93 | 20 - 100/ 93 | 20 - 100/ 93 | |
| Falak | |||||
| Falazott | ≥ 150 | ≥ 150 | ≥ 150 | ≥ 150 | |
| Beton | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 | |
Pórusbetonblokkok vagy lapos blokkok (4. szilárdsági osztály) | ≥ 150 | ≥ 150 | ≥ 150 | ≥ 150 | |
Pórusbeton födémek a jóváhagyás szerint (4.4. szilárdsági osztály)1) | ≥ 150 | ≥ 150 | ≥ 150 | ≥ 150 | |
Szerelőfalak (magasság ≤ 5 m) acél, mindkét oldalon burkolattal 2) | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 | |
Faanyagtartó váz (magasság ≤ 5 m), mindkét oldalon burkolattal 2) | ≥ 130 | ≥ 130 | ≥ 130 | ≥ 130 | |
| Burkolt acéltartók | - | - | - | - | |
| Burkolt fa oszlopok | - | - | - | - | |
| Kombinált üvegezés/ajtó | - | - | - | - | |
| Z-keret | - | - | - | - | |
| Töltések | |||||
| VSG vagy ESG | - | - | - | - | |
| Panel | - | - | - | - | |
Tömítés az üveghez | Száraz üvegezés (gumitömítés) | - | - | - | - |
Nedves üvegezés (burkolószalag) | - | - | - | - | |
| Kivitelezési változatok | |||||

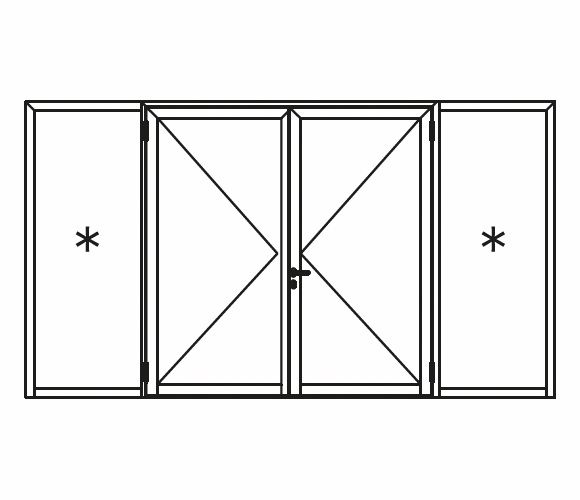

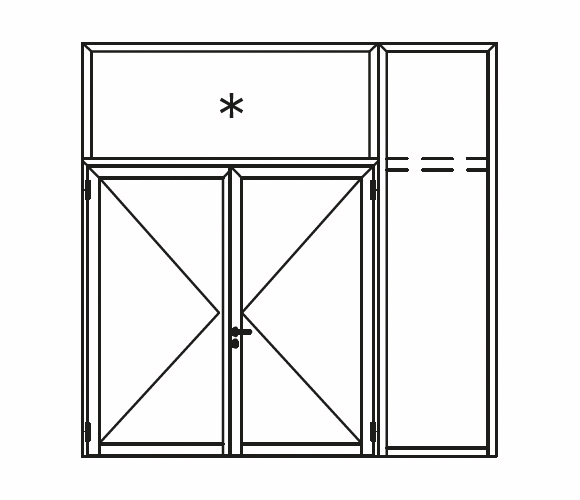

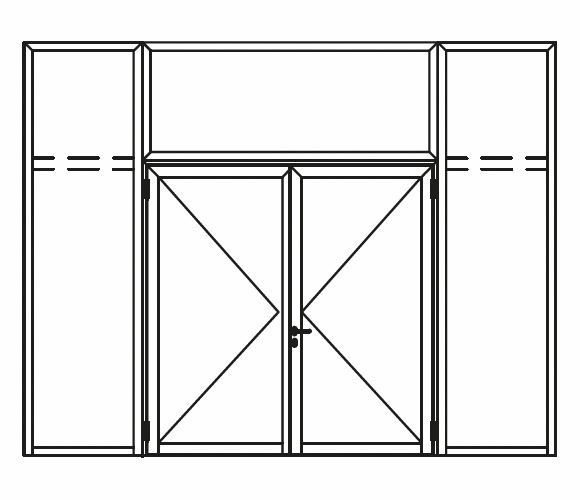

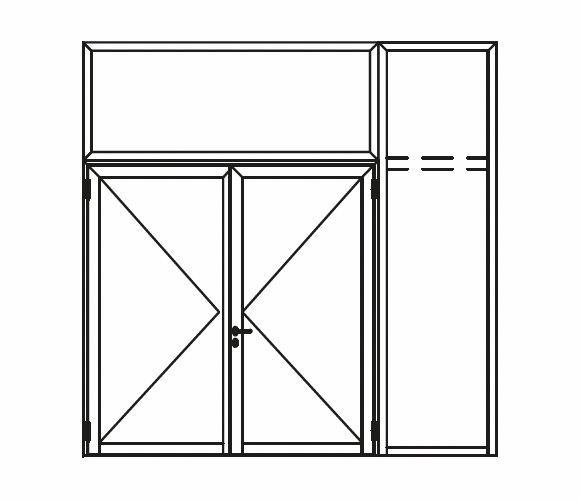

| Felülvilágítóval és oldalsó panellel | - | - | - | - | |

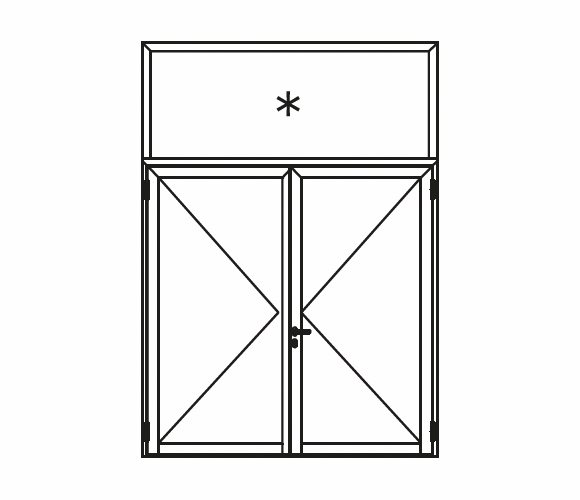

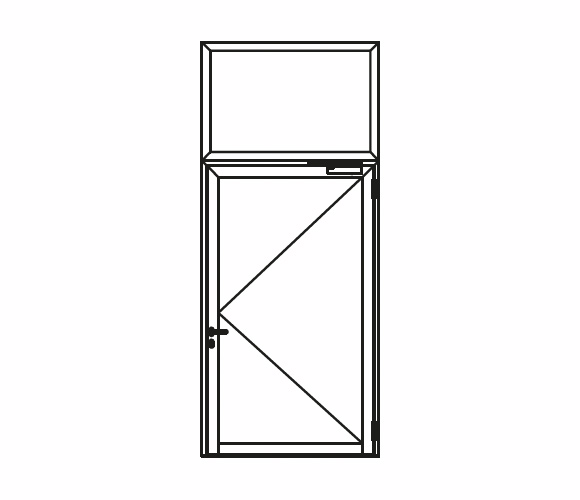

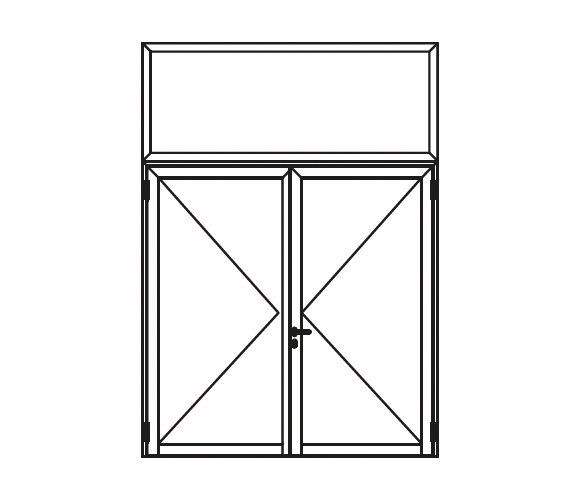

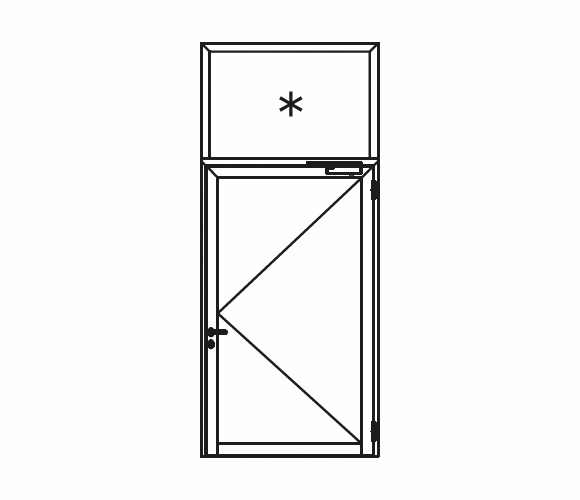

| Felülvilágítóval | - | - | - | - | |

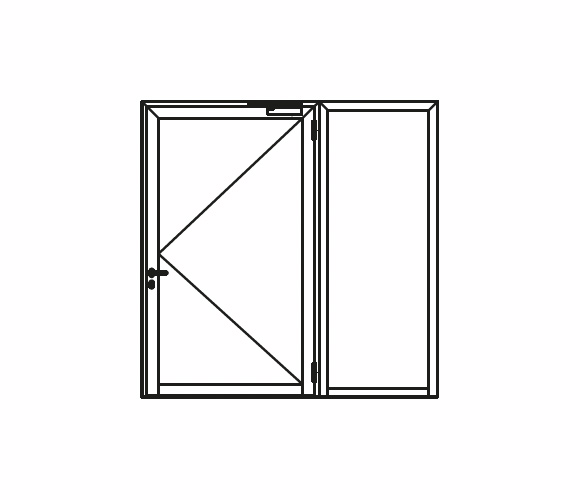

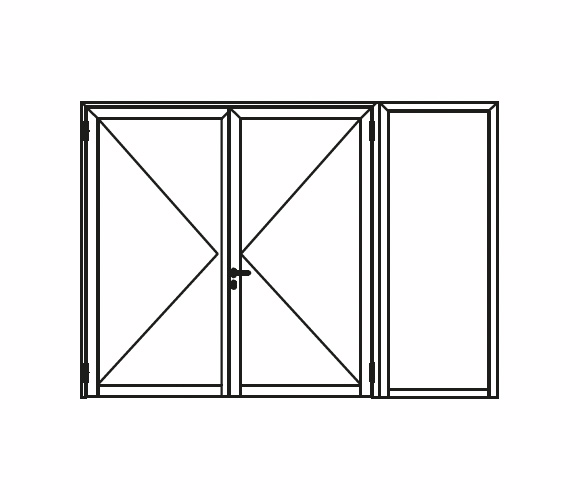

| Oldalpanellel | - | - | - | - | |
| Hangszigetelés kialakítása max. Rw,P (Rw,R) | 42 (37) | - | 42 (37) | - | |
| AbP-szám Általános építésügyi hatósági vizsgálati tanúsítvány | P-5022 DMT DO | P-5022 DMT DO | P-5022 DMT DO | 1) | |
| |||||
Műszaki adatok NovoFire Steel T30 / EI 30
| Ellenállás osztály | T30 | ||||
| Típusjelölés | NovoFire® acél | NovoFire® acél | NovoFire® Steel | NovoFire® Steel | |
| modellek | |||||
| Függőleges rudak szárnyanként | 1 | 1 | 1 | Bármelyik | |
| Vízszintes üveglécek szárnyanként | 2 | 2 | 2 | Bármelyik | |
| Panel felosztás | |||||
| Lejtők | - | - | - | - | |
| Kerek boltívek | - | - | - | - | |
| Süllyesztések | - | - | - | - | |
| szög | - | - | - | - | |
| Szélesítés | - | - | - | - | |
| Méretek | |||||
| Teljes méretek | Szélesség: min. - max. | 625 - 1840* | ≤ 3840* | 1350 - 3280* | Korlátlan |
| Magasság: Min. - max. | 1750 - 3140* | ≤ 4140* | 1750 - 3140* | ≤ 4160 | |
| Külső keretméretek | Szélesség: Min. - max. | 585 - 1800* | 2585 - 3800* | 1310 - 3240* | Korlátlan |
| Magasság: Min. - max. | 1730 - 3120* | 2730 - 4120* | 1740 - 3120* | ≤ 4000 | |
| Szélesség: min. - max. | 431 - 1406 | 431 - 1406 | 1156 - 2846 | - |
| Magasság: Min. - max. | 1653 - 2923 | 1653 - 2923 | 1653 - 2923 | - | |
| Min. nyílásszélesség GF: | - | - | 500 | - | |
| Max. Nyitási szélesség GF: | - | - | 1474 | - | |
| Ajtószárny | |||||
| Szerkezeti mélység | 65 | 65 | 65 | 64 | |
| Tekintse meg | 140 | 140 - 160 | 140 | 73 | |
| lábazat magassága | 93 | 93 | 93 | 73 - 93 | |
| Ragasztott szegély/gerincprofil | 20 - 100/ 93 | 20 - 100/ 93 | 20 - 100/ 93 | 20 - 100/ 93 | |
| Falak | |||||
| Falazott | ≥ 150 | ≥ 150 | ≥ 150 | ≥ 150 | |
| Beton | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 | |
Pórusbetonblokkok vagy lapos blokkok (4. szilárdsági osztály) | ≥ 150 | ≥ 150 | ≥ 150 | ≥ 150 | |
Pórusbeton födémek a jóváhagyás szerint (4.4. szilárdsági osztály)1) | ≥ 150 | ≥ 150 | ≥ 150 | ≥ 150 | |
Szerelőfalak (magasság ≤ 5 m) acél, mindkét oldalon burkolattal 2) | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 | |
Faszerkezetű fagerendák (magasság ≤ 5 m), mindkét oldalon burkolattal 2) | - | - | - | - | |
| burkolt acéloszlopok | - | - | - | - | |
| Burkolt fa oszlopok | - | - | - | - | |
| Kombinált üvegezés/ajtó | - | - | - | - | |
| Z-keret | - | - | - | - | |
| Töltések | |||||
| VSG vagy ESG | - | - | - | - | |
| Panel | - | - | - | - | |
Tömítés az üveghez | Száraz üvegezés (gumitömítés) | - | - | - | - |
Nedves üvegezés (burkolószalag) | - | - | - | - | |
| Kivitelezési változatok | |||||
| Felülvilágítóval és oldalsó panellel | - | - | - | - | |
| Felülvilágítóval | - | - | - | - | |
| Oldalpanellel | - | - | - | - | |
| Hangszigetelés kialakítása max. Rw,P (Rw,R) | 42 (37) | - | 42 (37) | - | |
| AbP-szám Általános építésügyi hatósági vizsgálati tanúsítvány | Z-6.20-... 3) | Z-6.20-... 3) | Z-6.20-... 3) | Z-6.20-... 3) | |
| |||||
Műszaki adatok Forster Fuego T90 (EI 90)
| Ellenállás osztály | T90 (EI2 90) / F90 | ||||
| Típusjelölés | Fuego light | Fuego light | Fuego light | ||
| Elemek elrendezése | |||||
| Lejtők | - | - | - | ||
| Kerek ívek | - | - | - | ||
| Süllyesztések | - | - | - | ||
| szög | - | - | - | ||
| Szélesítések | - | - | - | ||
| Méretek | |||||
| Teljes méretek | Szélesség min. - max. | 740 - 1580 | 1440 - 2530 | korlátlan ¹) | |
| Magasság min. - max. | 1745 - 2590 | 1745 - 2590 | 4020 | ||
| Magasság (felülvilágítóval) | 1845 - 4020 | 1845 - 4020 | - | ||
| Külső keretméret | Szélesség min. - max. | 700 - 1540 | 1400 - 2490 | korlátlan ¹) | |
| Magasság min. - max. | 1725 - 2570 | 1725 - 2570 | 4000 | ||
| Magasság (felülvilágítóval) | 1825 - 4000 | 1825 - 4000 | - | ||
Tiszta átjáró 180°-os nyitással | Szélesség min. - max. | 560 - 1400 | 1260 - 2350 | - | |
| Magasság min. - max. | 1655 - 2500 | 1665 - 2500 | - | ||
| Ajtószárny | |||||
| Szerkezeti mélység | 70 | 65 | 65 | ||
| Tekintse meg | 130 | 130 / 150 | 70 / 90 | ||
| lábazat magassága | 90, 140-340 | 90, 140-340 | 90, 140-340 | ||
| Átlós profil | 90 | 90 | 90 | ||
| Ragasztott lépcsőfok | 30, 50 (200-ig) | 30, 50 (200-ig) | 30, 50 (200-ig) | ||
| Falak | |||||
| Falazott | ≥ 175 ²) | ≥ 175 ²) | ≥ 175 | ||
| Beton | ≥ 140 ³) | ≥ 140 ³) | ≥ 140 | ||
| Pórusbetonblokk vagy síkblokk | ≥ 240 4) | ≥ 240 4) | ≥ 240 | ||
| Pórusbeton födémek | ≥ 150 4) | ≥ 150 4) | ≥ 150 | ||
Rúdfalak Áttétek és acélcsapok | ≥ 100 ³) 4) | ≥ 100 ³) 4) | ≥ 100 ³) 4) | ||
Fából készült támfalak, keresztlécek és támaszok | - | - | - | ||
| Acéllal burkolt alkatrész | - | - | - | ||
| burkolt fa alkatrész | - | - | - | ||
| Kombinált ajtó/üvegezés | - | - | - | ||
| Z-keret | - | - | - | ||
| Töltések | |||||
Pyrostop 90-102 max. Szélesség x magasság |
|
|
| ||
| Panel, max. szélesség x magasság | 1064 x 2184 | 1064 x 2184 | 1305 x 2185 | ||
| Üveg / panel | - | - | - | ||
| Üvegbetét | Nedves üvegezés | - | - | - | |
Száraz üvegezés | - | - | - | ||
| Tervezési változatok | |||||
| felülvilágítóval és oldalsó panellel | - | - | - | ||
| felülvilágítóval | - | - | - | ||
| oldalsó panellel | - | - | - | ||
DIN 18095 és DIN EN 1634 - 3. rész szerinti füstgátló ajtó (DIN 4102-vel kombinálva) | - | - | - | ||
Hangszigetelési tervezési maximális Rw,P (Rw,R) | - | - | - | ||
| Betörésállóság | - | - | - | ||
| Hőátbocsátási tényező Uf | - | - | - | ||
Vizsgálati tanúsítvány/ jóváhagyási számok | Z-6.20-1881 | Z-6.20-1881 | Z-19.14-1973 | ||
| Vizsgálat a következők szerint | DIN 4102 és DIN EN 1634 szerint | ||||
- lehetséges - nem lehetséges ¹) a statikai követelmények szerint ²) RAM 2400 x 2600-ig, felülvilágítóval és oldalszelvénnyel, falazathoz 240 RAM 4500 x 3500-ig, 4000 magasságig csak felülvilágítóval ³) RAM 4500 x 3500-ig, felülvilágítóval és oldalszelvénnyel, 4000 magasságig csak felülvilágítóval 4) Üreges acélprofil min. 50 x 50 x 4 szükséges. | |||||
| Minden méret mm-ben, RAM = külső keretméretek | |||||
Műszaki acél külső záróelemek
| Ellenállás osztály | Hőszigetelt külső lezárások | |||
| Típusjelölés | 1 szárnyú ajtó | 2 szárnyú ajtó | Üvegezés ²) | |
| Elemek elrendezése | ||||
| Lejtők | - | - | - | |
| Kerek ívek | - | - | - | |
| Süllyesztések | - | - | - | |
| Szög | - | - | - | |
| Szélesítés | - | - | - | |
| Méretek | ||||
| Teljes méretek | Szélesség min. - max. | 6300 - 1530 | 1500 - 2400 | korlátlan ¹) |
Magasság min. - max. | 1765 - 3015 | 1740 - 2400 | 5000 ¹) | |
| Külső keretméret | Szélesség min. - max. | 600 - 1500 | 1400 - 3000 | korlátlan ¹) |
Magasság min. - max. | 1750 - 3000 | 1750 - 3000 | 5000 ¹) | |
| Szabad átjáró | Szélesség min. - max. | 460 - 1360 | 1260 - 2860 | - |
| 180°-os nyílással | Magasság min. - max. | 1680 - 2930 | 1680 - 2930 | - |
| Ajtószárny | ||||
| Szerkezeti mélység | 65 | 65 | 65 | |
| Tekintse meg | 130 | 130 / 150 | 70 / 90 | |
| lábazat magassága | 70, 90, 140 - 340 | 70, 90, 140 - 340 | 70, 90, 140 - 340 | |
| Áttétes profil | 90 | 90 | 90 | |
| Ragasztott lépcsőfok | 30, 50, (400-ig) | 30, 50, (400-ig) | 30, 50, (400-ig) | |
| Falak | - | - | - | |
| Falazat | - | - | - | |
| Beton | - | - | - | |
| Pórusbeton blokk vagy lapos blokk | - | - | - | |
| Pórusbeton födémek | - | - | - | |
| Rúdfalak | - | - | - | |
| Burkolt acélszerkezet | - | - | - | |
| burkolt fa alkatrész | - | - | - | |
| Kombinált ajtó / üvegezés | - | - | - | |
| Z-keret | - | - | - | |
| Töltelékek | ||||
| Mázvastagság 4) | 20-54 mm | |||
| Panel | - | - | - | |
| Üveg / panel | - | - | - | |
| Üvegbetét | Nedves üvegezés | - | - | - |
Száraz üvegezés | - | - | - | |
| Kivitelezési változatok | ||||
| felülvilágítóval és oldalsó panellel | - | - | - | |
| felülvilágítóval | - | - | - | |
| oldalsó panellel | - | - | - | |
| Közös áteresztőképességi osztály | 4 | 4 | 4 | |
| Vezető csapadékzárósági osztály | 5A-ig | 5A-ig | - | |
| Hangszigetelés | 47 dB | 47 dB | 47 dB | |
| Betörésállóság | WK 1-3 | WK 1-3 | - | |
| Hőátbocsátási tényező Uf | > 1,4 - 1,9 W/m²K | > 1,4 - 1,9 W/m²K | > 1,4 - 1,9 W/m²K | |
| CE-jelölés az EN 14351-1 szabvány szerint | - | - | - | |
| Vizsgálat az alábbiak szerint | DIN 4102 és DIN EN 1634 szerint | |||
- lehetséges - nem lehetséges ¹) statikai követelmények szerint ²) nincs homlokzat, nincs billenő- és fordulóablak ³) Más méretek is lehetségesek 4) Minden kereskedelmi forgalomban kapható üveg elérhető. | ||||
| Minden méret mm-ben, RAM = külső keretméret | ||||
Montage
EGYSZERŰ ÖSSZESZERELÉS
Az alábbiakban egy kivonatot talál a Novoferm NovoFire Steel csőkeretes ajtók egyszerű beépítésének számos előnyéről és a számos beépítési lehetőségről.
Összeszerelés és finombeállítás
ÖSSZESZERELÉS ÉS FINOMBEÁLLÍTÁS - MINDEN ELŐNY EGY PILLANTÁSRA
GLAZING
ANovoFire® Steel üvegezés maximális rugalmasságot kínál a kialakítás, az üvegtípus és az üvegezési technológia tekintetében. Az ajtók egy vagy két oldalsó panellel és/vagy felülvilágítóval tervezhetők. Betétként mono- vagy hőszigetelő üvegezés, illetve más anyagból készült betétekkel ellátott panelek használhatók. A panel vastagsága 6 és 34 mm között van. A NovoFire® Steel ajtók fix üvegezéssel egyedileg U-csatlakozóként, keretszerkezetben vagy a kettő kombinációjaként is gyárthatók.
Az üvegezési technológia tekintetében mind száraz üvegezés (fekete EPDM üvegezési tömítés kívülről), mind nedves üvegezés (üvegezőszalaggal) lehetséges.
DÖNTÉSEK
A tesztelt és jóváhagyott szerelvények széles választéka nem hagy kívánnivalót maga után.
A szabványosított alkatrészek használata biztosítja a hatékony és gazdaságos gyártást és beépítést.
PROFIL
A NovoFire® Steel platform központi eleme egy 65 mm-es építési mélységű és 1,8 mm anyagvastagságú acélprofil.
Új profilgeometriájának és multifunkcionális hornyának köszönhetően kompatibilis a rendszerközi hardverplatformunk alkatrészeivel. A profilban lévő szabályos lyukak megkönnyítik a szerkezet rögzítését és a keretszerkezet más elemeihez való csatlakoztatását.
Ezek a lyukasztások megkönnyítik az ajtó villamosításához szükséges kábelek lefektetését is, mind a gyártás során, mind később.
ZENEKAROK
A NovoFire® Steel T30/ RS az újonnan kifejlesztett hegesztett ajtópántot alkalmazza, amely új mércét állít fel karbantartásmentességének és könnyű beállíthatóságának köszönhetően, még a beszerelés után is.
Ezenkívül többféle zsanérkialakítás közül lehet választani, hogy minden funkcionális igényt kielégítsen, és egyúttal tökéletesítse az ajtó kialakítását.
AJTÓ LEHAJTHATÓ TERÜLET
Az EPDM-ből készült funkcionális burkolat biztosítja a jó megjelenést az ajtó területén. A burkolat két változatban kapható:
Füstvédelmi és tűzvédelmi változatban. A funkcionális burkolat a biztonság és a design mellett az ajtók karbantartási tulajdonságait is javítja.
Ennek oka, hogy mind az anyag, mind pedig az, hogy ez a rendszer nem rendelkezik profilélekkel, megkönnyíti a tisztítást, és támogatja a higiénikus, csíramentes tisztaságot.
KAMPÓLAP
A szorítólemez lehetővé teszi, hogy az összes szerelési alkatrész rugalmasan, néhány lépésben rögzíthető legyen a multifunkciós horonyban.
A szerelvények utólagos finombeállítása bármikor lehetséges.
KEDVEZMÉNY ESPAGNOLETTE ÚTMUTATÓ
Az egyedi és egyszerű vezetés a megfelelő pozícióban tartja az eszpagnolette rudat, és tompítja a záró rúd által okozott kattogó hangot, amikor az ajtó a zárba esik.
A vezetők bármikor, akár működés közben is utólagosan felszerelhetők.
Beépítési változatok és elemcsatlakozás
Beépítési változatok és elemcsatlakozás
MONTAGEVARIANTEN
VEGYES ÉPÍTÉS
Előregyártott elemek kombinációja szerelési illesztéssel (E) és (U) a szűk helyeken történő könnyű szereléshez.
AZ ÜVEGEZÉS KÜLÖNBÖZŐ KAPCSOLÓDÁSI PONTJAI
ELEMKAPCSOLÁS
U-COPLING

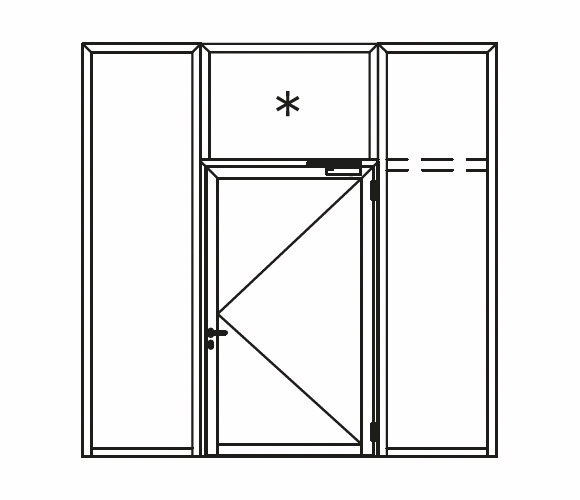

VEGYES ÉPÍTÉS
KOMBITÜR
* Az ajtóhoz U alakban csatlakozó fix üvegezés

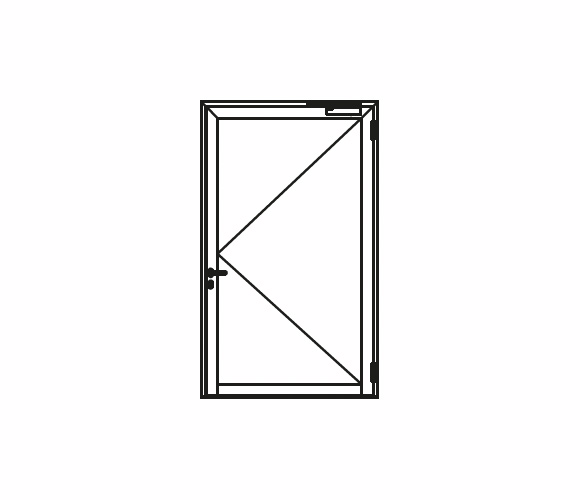

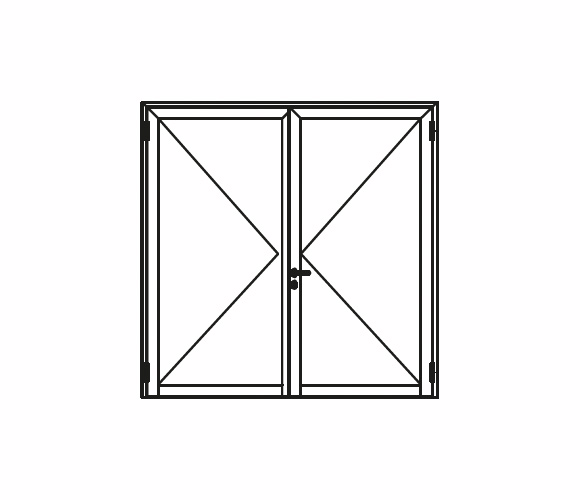

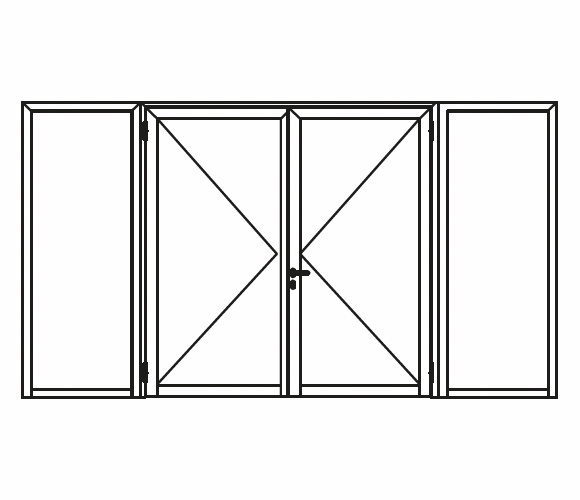

ELEMKAPCSOLÁS
Amint a rögzített üvegezés RAM-je (opcionálisan felülvilágítóként vagy oldalsó részként) < 1000 mm, a csatlakoztatás elemenként történik.
U-SZERŰSÍTÉS A fix üvegezés (opcionálisan felülvilágítóként vagy oldalsó panelként) csak akkor kapcsolható U alakban az egy- vagy kétszárnyú ajtóhoz, ha a fix üvegezés RAM-értéke nem haladja meg az 1000 mm-t. Ezenkívül a fix üvegezés oldalsó része csak akkor csatlakoztatható U alakban az egy- vagy kétszárnyú ajtóhoz, ha az ajtó nem rendelkezik felülvilágítóval!
ZÁRÁS A FELÜLETRE 2,423 mm-nél nagyobb távolságok esetén kiegészítő zárral ellátott zár szükséges; opcionálisan többpontos zár is felszerelhető.
