A NovoFire® alumínium profilkeretrendszerek tökéletesen alkalmasak a modern kereskedelmi építkezésekhez. Elegáns felületeikkel, időtálló formatervezésükkel és számos változatukkal szinte korlátlan lehetőségeket kínálnak az ambiciózus építészeknek és tervezőknek a belső terek átlátható tűz- és füstvédelmi lezárásainak kialakításához. Az egy- és kétszárnyú ajtók felülvilágítókkal és oldalsó panelekkel sokféleképpen kombinálhatók.
A 4 mm-es profilfalvastagsággal a NovoFire® rendszerek különösen stabilak és rendkívül kompakt kialakításúak, mivel csak egy tűzvédelmi magot rögzítenek középen. Ennek eredményeképpen az összes változatnál 150 mm-es szabványos előlapszélesség érhető el. A népszerű keresletnek köszönhetően az "eloxált alumínium" felület rozsdamentes acél kinézetben újdonságként bővíti a választékot.
Modern kereskedelmi építkezésekhez A NovoFire alumínium profilkeretrendszerek tökéletesen alkalmasak a modern kereskedelmi építkezésekhez. A 4 mm-es profilfalvastagsággal a rendszerek különösen stabilak, és rendkívül kompakt kialakításúak, mivel csak egy tűzvédelmi magot rögzítenek középen. Ennek eredményeképpen az összes változatnál 150 mm-es szabványos felületi szélesség érhető el.
Anagy funkcionalitású alumínium csőkeretes ajtók tűzvédelmi (EI2 90-ig), füstvédelmi, biztonsági (RC 3-ig) és többcélú ajtóként kaphatók - az épület egész területén egységes ajtó megjelenés érdekében. A Novoferm-rendszerek egységes megjelenést és az egy- és kétszárnyú ajtók, oldalfalpanelek és felülvilágítók tetszőleges kombinációját kínálják.
Számos beépítési előny Az ajtósorozat számos beépítési előnyt, valamint gyors és tiszta beépítési eljárást kínál. A Novoferm tűzvédelmi hab például sokkal gyorsabban és tisztábban használható a fém- és gipszkartonszerkezetek profiljainak és kereteinek hátsó kitöltésére. A tűzgátló ajtók beépítéséhez a szokásos előismeretek teljesen elegendőek.
Ajtók összehasonlítása és tulajdonságai
Az alumínium csőkeretes ajtók összehasonlítása
| Ajtó megjelölés | Jóváhagyás / | Keret | T30 | T90 | Füst | RC 2 | RC 3 | Hő |
| NovoFire RS | P-120003623-10 | alumínium | - | |||||
| NovoFire T30 | Z-6.20-1845 | alumínium | - | - | - | - | ||
| NovoFire F30 | Z-19.14-1769 | alumínium | - | |||||
| NovoFire Thermo EI30 |
| alumínium | - | - | - | |||
| NovoFire Glass 30 F30 | Z-19.14-2393 | alumínium | - | |||||
| NovoFire T90 | Z-6.20-1836 | alumínium | - | - | ||||
| NovoFire F90 | Z-19.14-1771 | alumínium | - | |||||
| alumínium Külső ajtó | - | Alumínium | - | - | - |

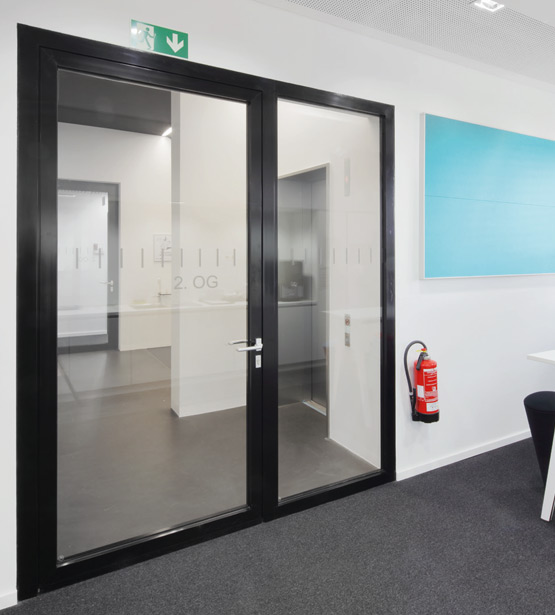

Highlights Alumínium csőkeretes ajtók
Highlights Alumínium csőkeretes ajtók

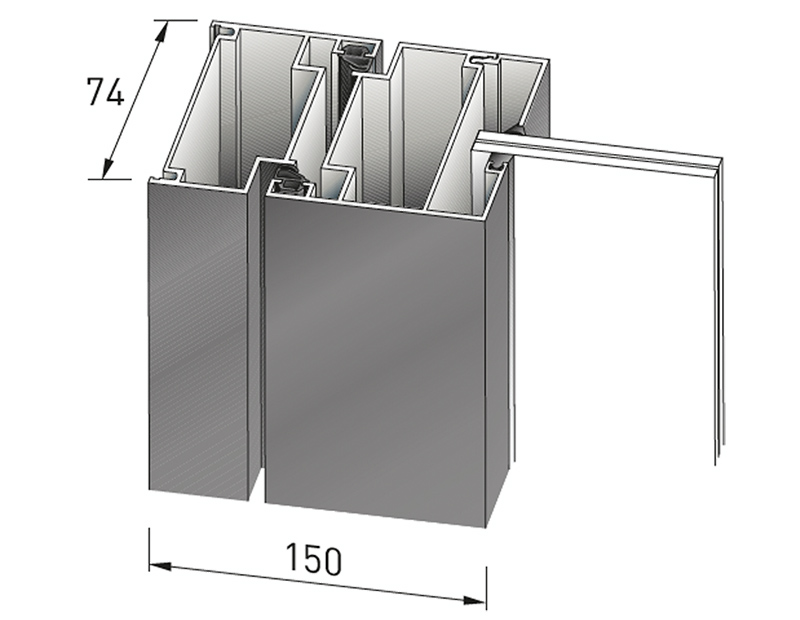

RENDSZERLEÍRÁS Alumínium ajtóelem egykamrás üreges profilokból. Az ajtó füstgátló ajtóként van bevizsgálva, a DIN 18095 szerint automatikusan leereszthető padlótömítéssel. A keret és a szárny elülső szélessége 150 mm, lábazati magasság 98-238 mm, beépítési mélység 74 mm (T30) vagy 90 mm (T90). Kétszárnyú ajtók esetében a nem aktív szárny szárnymérete nem lehet kisebb 500 mm-nél. Beépítésre előkészített elemek.

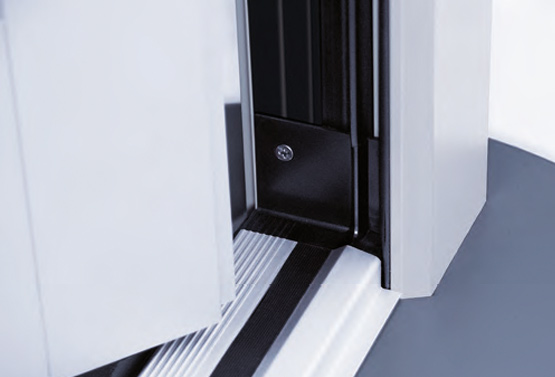

BEÁLLÍTÓSZERELÉKEK Profilhengerhez előkészített beálló zár, kilincs vagy cserélhető szerelvények ovális rozettával alumíniumból, rozsdamentes acélból vagy PVC-U-ból lehetséges. Az inaktív szárnyat a felső zárszerkezet tartja, a felső zárszerkezetet egy lőréses zárócsavarral, alternatívaként pánikgátló funkcióval a DIN EN 179 vagy a DIN EN 1125 szabvány szerint. Csúszócsatornás felső ajtócsukó DIN EN 1154 szerint, integrált ajtózárrendszerek RS és T30 esetén, lengőajtóhajtás DIN 18263/ DIN 18650 szerint.

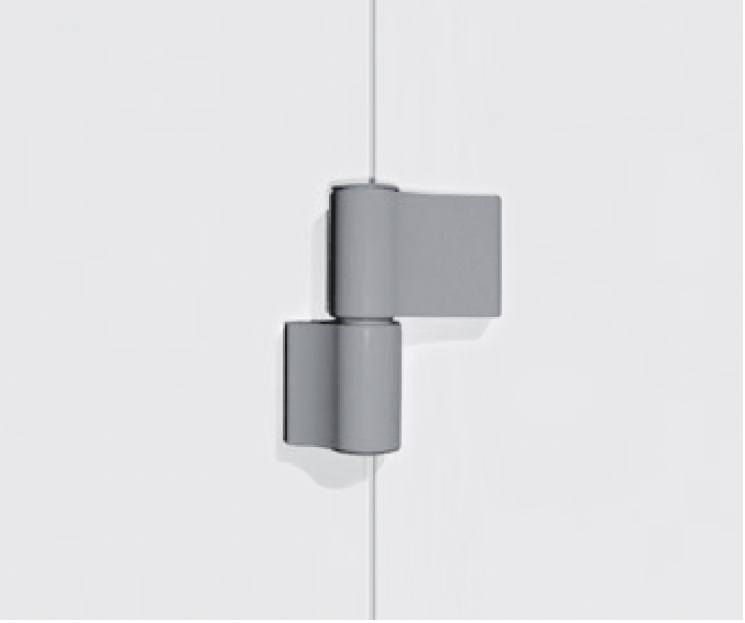

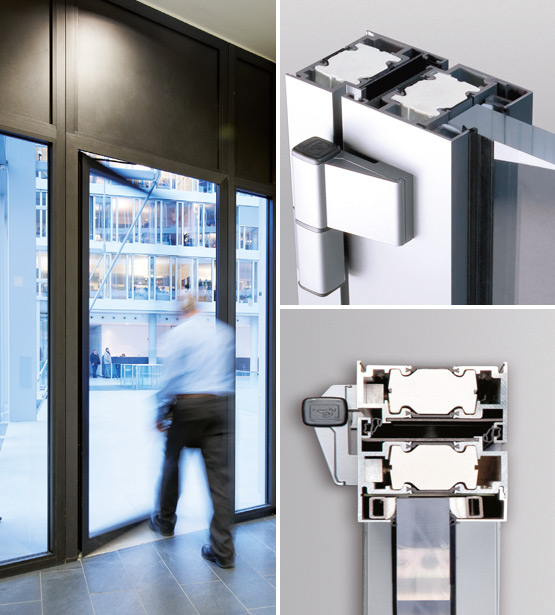

Pántok Két 2 darab, csavarozható alumínium pánt szárnyanként, három dimenzióban állítható; 3 pánt szükséges, ha az ajtó lengőajtóhajtással van felszerelve. Kérésre a csavaros zsanérok helyett görgős zsanérok is rendelhetők.
Üvegezés Biztonsági üveg VSG vagy ESG. Üvegezési változatok és paneltöltések, profilok egyoldali üvegezési falsszal és üvegtartó sávokkal a zsanér ellentétes oldalán, száraz üvegezés EPDM tömítésekkel.
Rögzített üvegezés Az ajtóval süllyesztett csatlakozások, alternatívaként önállóan is lehetséges, opcionálisan ferde vagy T-csatlakozásokkal. A keretoszlopoknak a tűzálló üvegezés teljes magasságában megszakítás nélkül kell futniuk.
FELÜLET
- Szabványos:
Porszórtan bevonva, végső festés, szaténfényű (RAL Classic az Ön választása szerint). - Választható:
Eloxált, rozsdamentes acél megjelenésű, porfestett fa dekor, NCS színekben.
Színek és opcionális extrák
Színek és opcionális extrák
A KÜLÖNLEGES TULAJDONSÁGOKKAL RENDELKEZŐ CSŐKERETES AJTÓK VONZÓBBÁ TESZIK A FÜST- ÉS TŰZVÉDELMET
A bevizsgált füst- és tűzvédelem az alap, de a különleges tulajdonságok jellemzik a kialakítást. Pontosan ez teszi a NovoFire®-t a sok lehetőséget kínáló sorozattá. Legyen szó fadekorról és -érzetről vagy különböző színű színezett üvegről, a rendszer egyedi konfigurációval bármilyen építészeti koncepcióba beilleszthető.
BEFEJEZÉS Beépíthető zár, profilhengerhez előkészítve, karos kilincs vagy cserélhető szerelvények ovális rozettával alumíniumból, rozsdamentes acélból vagy PVC-U-ból.
Az inaktív szárnyat alapesetben az aktív szárny felső zárszerkezete tartja, alternatívaként a DIN EN 179 vagy a DIN EN 1125 szerinti pánikgátló funkció is lehetséges.
TERVEZÉS INNOVATÍV ELEMEKKEL ANovoFire® csőkeretes ajtók a legjobb feltételeket kínálják a tervezőknek és az építtetőknek a formák, felületek és anyagok ügyes összjátékához. Például egy olyan fa dekorral, amely textúrázott felületének köszönhetően szinte megkülönböztethetetlen a valódi fától.
Más fémes hatású dekorok és színezett üvegezés a technikai-hűvös és a természetes-nemes közötti spektrumban kínál rendkívül személyre szabott megoldásokat.

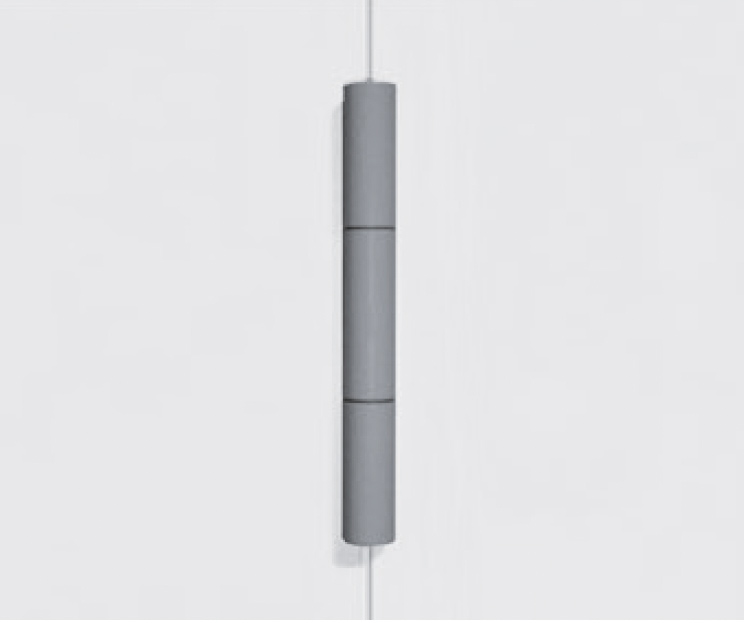

Pántok Csak két 3 részes görgős pántok szárnyanként 2,50 m-es ajtómagasságig, két dimenzióban állítható; ha az ajtó lengőajtóhajtással van felszerelve, három pántot ajánlunk.
Más zsanérváltozatok, például csavaros zsanérok (három dimenzióban állítható) lehetségesek.
VONZÓ FELÜLETEK
- Eloxált alumínium, rozsdamentes acél megjelenés vagy porszórt felület (RAL Classic az Ön választása szerint).
- Porszórt acél, alapozott RAL 9002 (szürkésfehér) vagy opcionálisan festett (RAL Classic az Ön választása szerint)

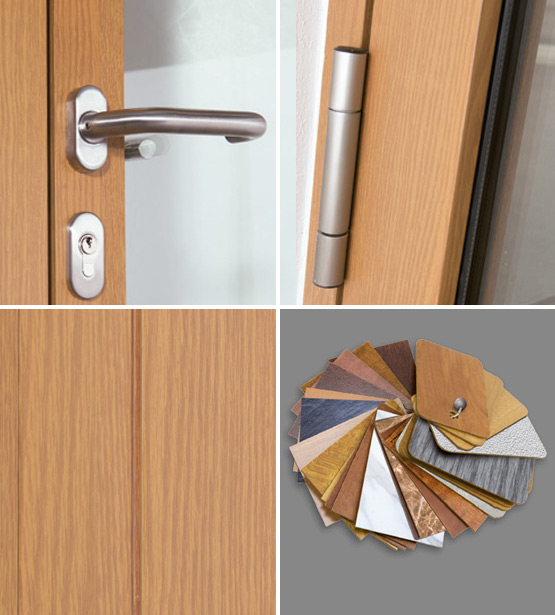

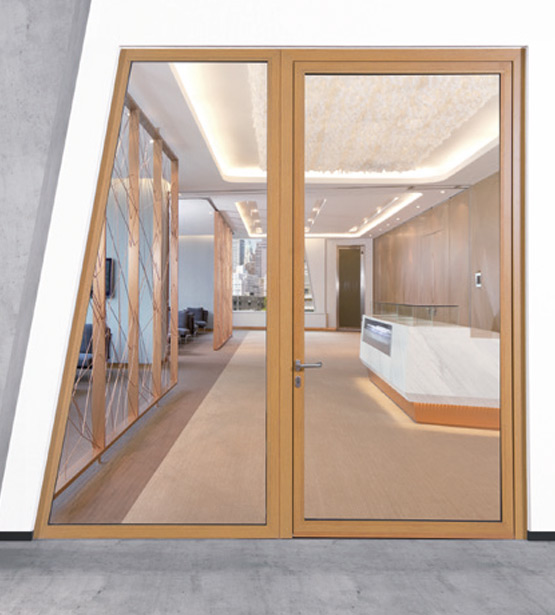

Természetes anyagok, például fa dekoratív megjelenése és tapintása

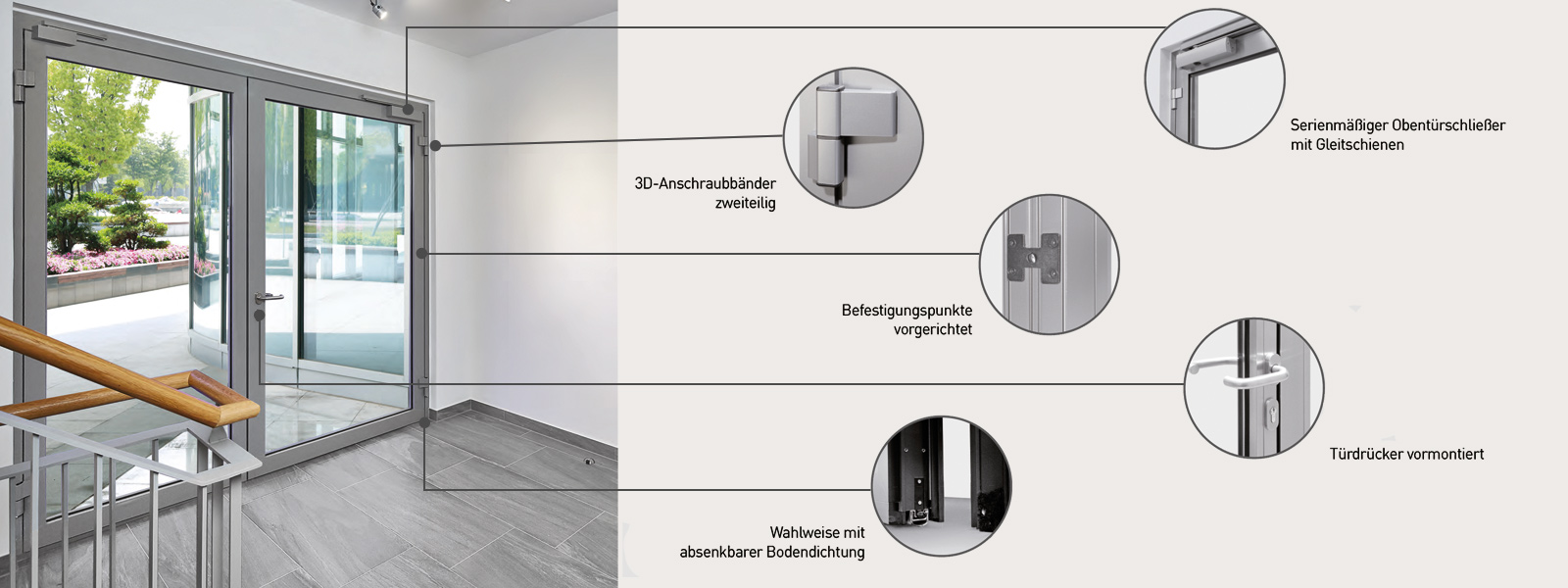

Részletek NovoFire alumínium rendszerek ajtókhoz és falakhoz
Részletek NovoFire alumínium rendszerek ajtókhoz és falakhoz
ROHRRAHMENTÜREN NOVOFIRE®
MERKMALE

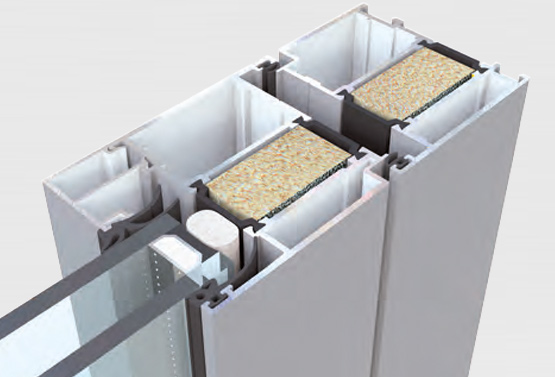

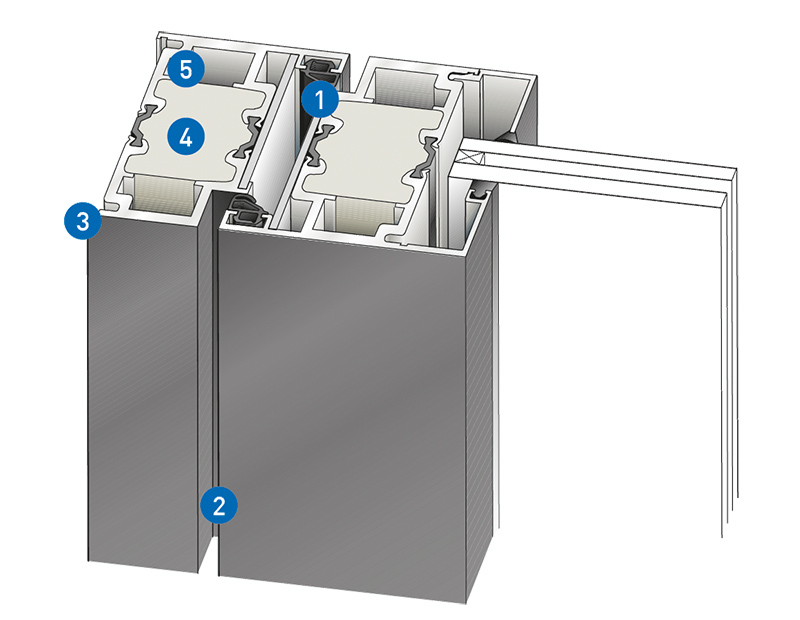

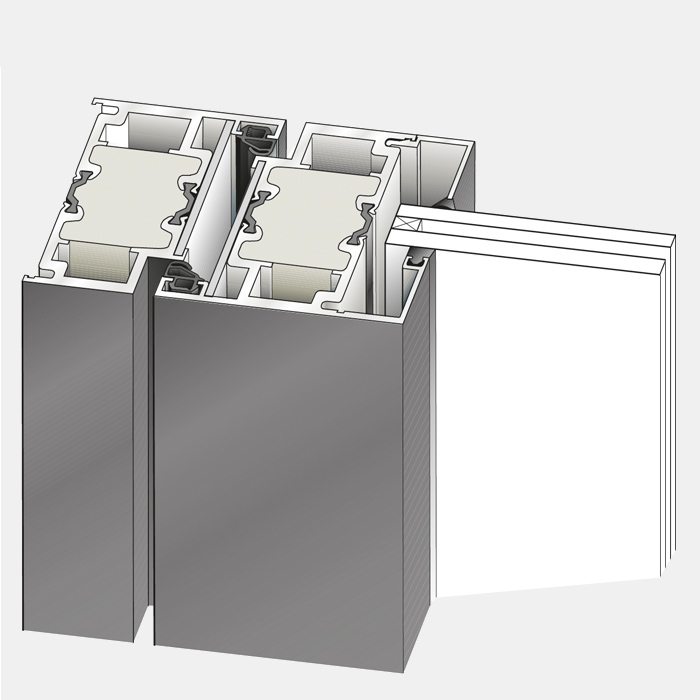

[1] Az ajtórésszel három oldalról sima és fekete PVC-bevonatú tűzvédelmi sávokkal burkolt ajtók.
[3] Süllyesztett ajtók a magas esztétikai követelményekhez RS, T30 (EI 30) és T90 (EI 90) ajtókkal.
[3] 4 mm falvastagság a különösen nagy stabilitás érdekében
[4] Csak egy tűzvédelmi mag
[5] A külső kamrák szabadok, és kiegészítő alkatrészek rögzítésére használhatók

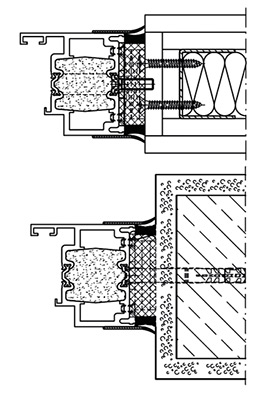

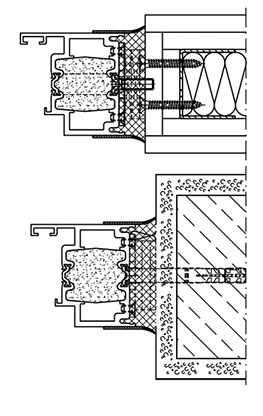

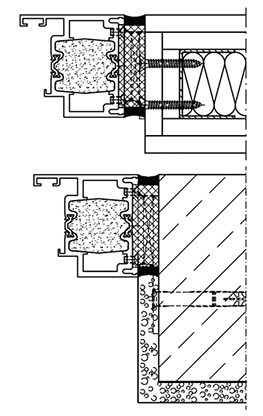

KERESZTVÁGÁSOK

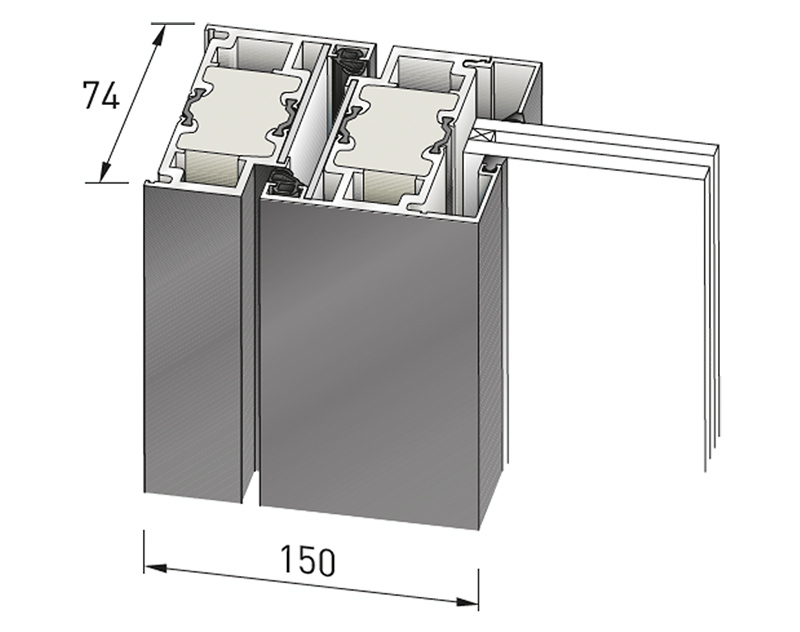

Legyen szó zajvédelemről, T 30-as vagy T 90-es tűzvédelemről: aNovoFire® csőkeretes ajtó ugyanazzal a professzionális kivitelezéssel jelenik meg, hogy az egész épületben egységes megjelenést biztosítson.
ZENEKAR VÁLTOZÁSOK

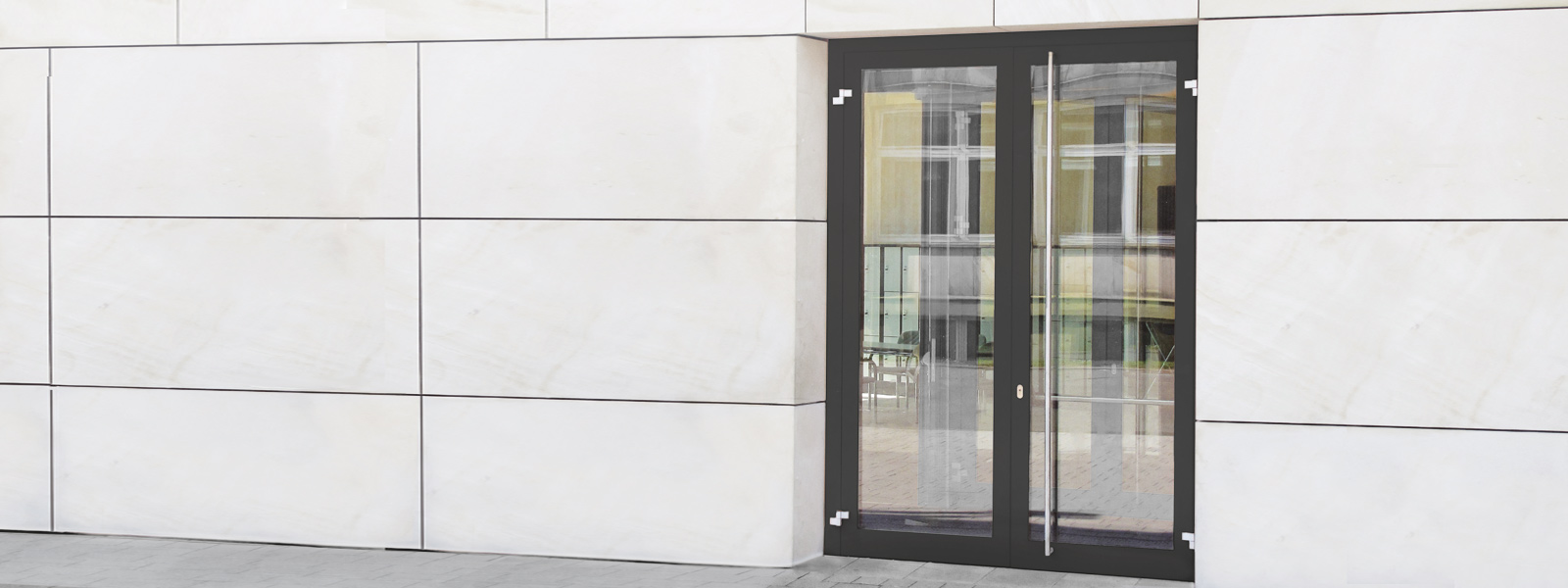

Részletek Alumínium kültéri ajtók
Részletek Alumínium kültéri ajtók

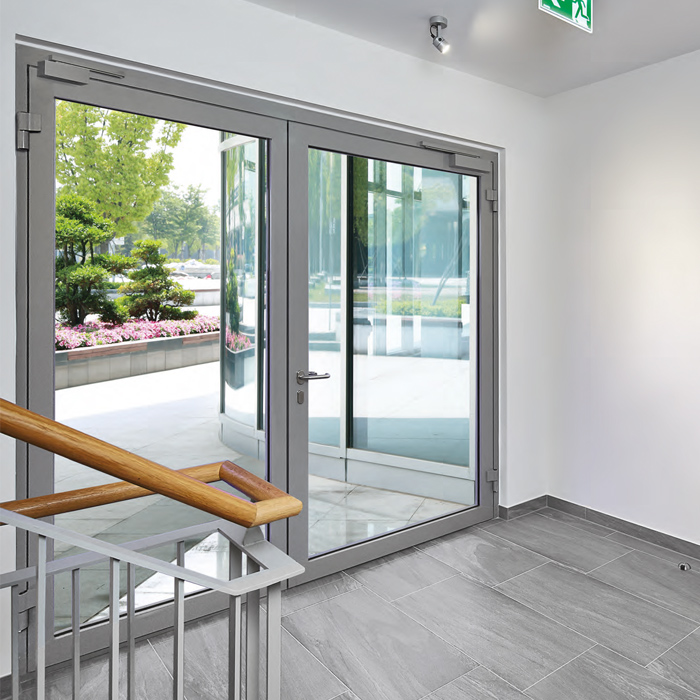

ALUMINIUM KIVITELI AJTÓ- AZ ENERGIAMENTESÍTÉS NEM EGY ANYAG Az alumínium külső ajtó egy stabil profilrendszer az ipari, kereskedelmi és közigazgatási épületek oldalsó és hátsó bejáratainak nagy hőszigetelésű ajtórendszereihez. Így a másodlagos területeket is lefedi, és előnyösen kiegészíti a Novoferm ajtóprogram többi részét. A külső ajtó jó műszaki tulajdonságaival, kiemelkedő Uƒ értékeivel és számos kialakítási lehetőségével is lenyűgöz.

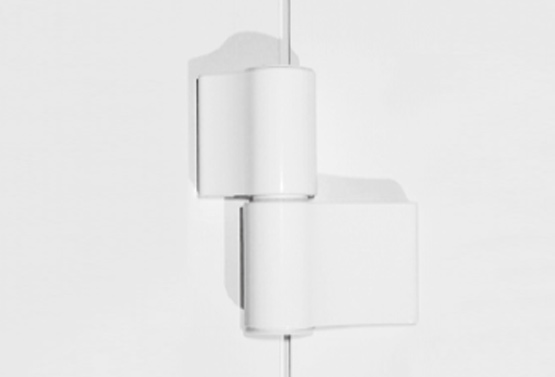

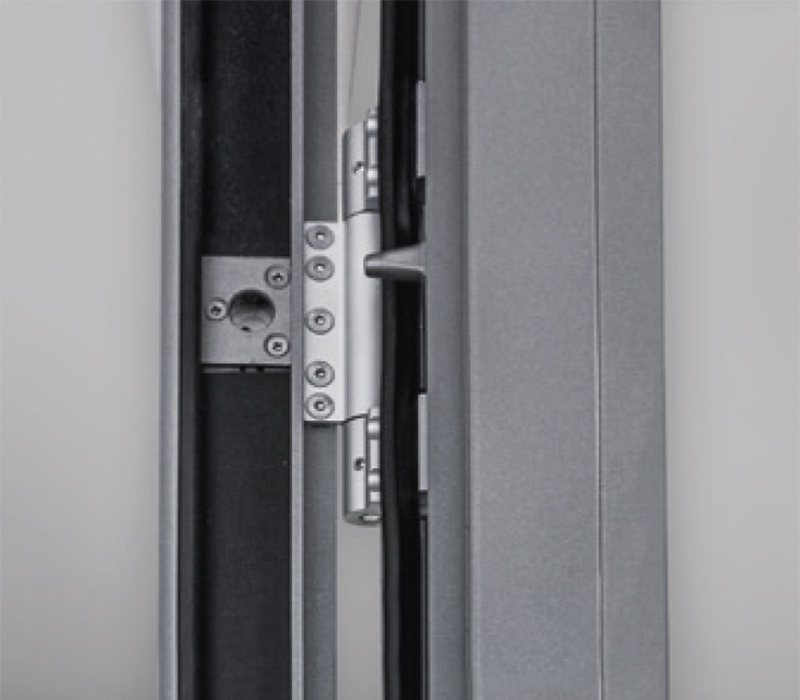

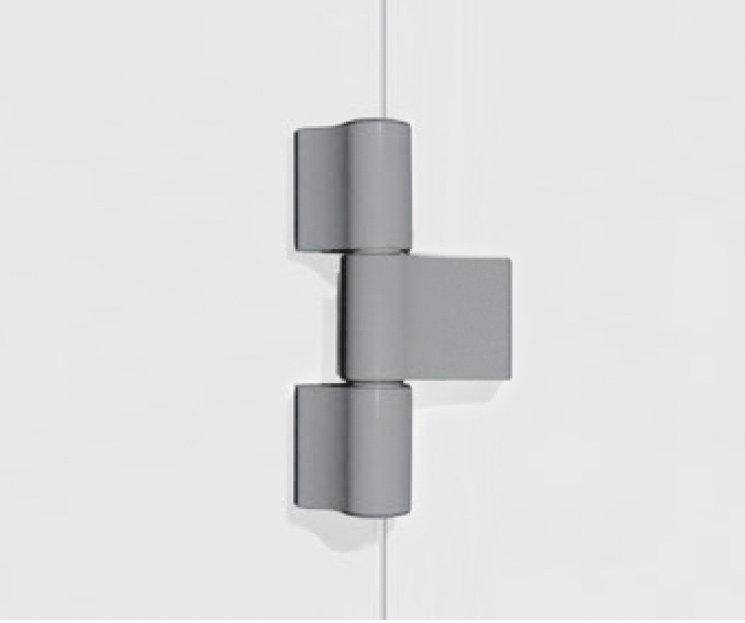

Csuklópántok Alkalmas az összes kereskedelmi forgalomban kapható szerelvény beépítésére. Számos ajtópántváltozat áll rendelkezésre, a stabil, csavarozható zsanéroktól a teljesen rejtett ajtópántokig és az alumíniumból vagy rozsdamentes acélból készült görgős zsanérokig.
KÉSZÍTÉS Stabil keret/szárny kombináció 2 mm falvastagsággal. A szárnyprofilok opcionálisan csúszó szigetelőrudakkal is felszerelhetők a bimetálhatás minimalizálása érdekében.
AJTÓKARIMA Az akadálymentes küszöbváltozat 19 mm-es beépítési magassággal és rejtett rögzítéssel biztosítja a külső-belső vizuálisan zökkenőmentes átmenetet, és a speciális alapprofilnak köszönhetően régi és új épületekben egyaránt használható.

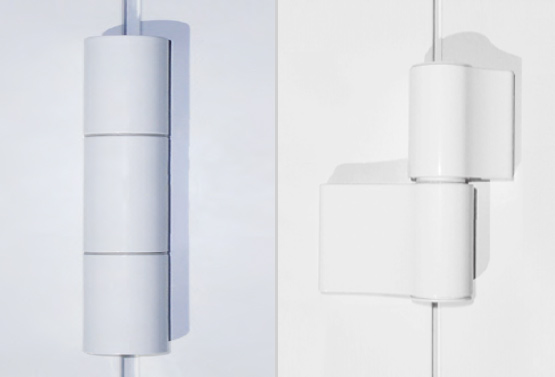

PROFILMIMÉRETEK Az alábbiakban megadott profilok és profilméretek a minimumkövetelmények. Előfordulhat azonban, hogy statikai okokból megerősített profilok is alkalmazhatók.
Profilszerkezeti mélységek:
- Keret, üveglécek, keresztléc 75 mm
- Ajtókeret (ajtó) 75 mm
Profilok elülső szélessége, ajtó: (szabványosított a NovoFire® tűzvédelmi rendszerhez)
- Ajtókeret ajtólappal együtt 149 mm
Ajtó lábazat 150 mm

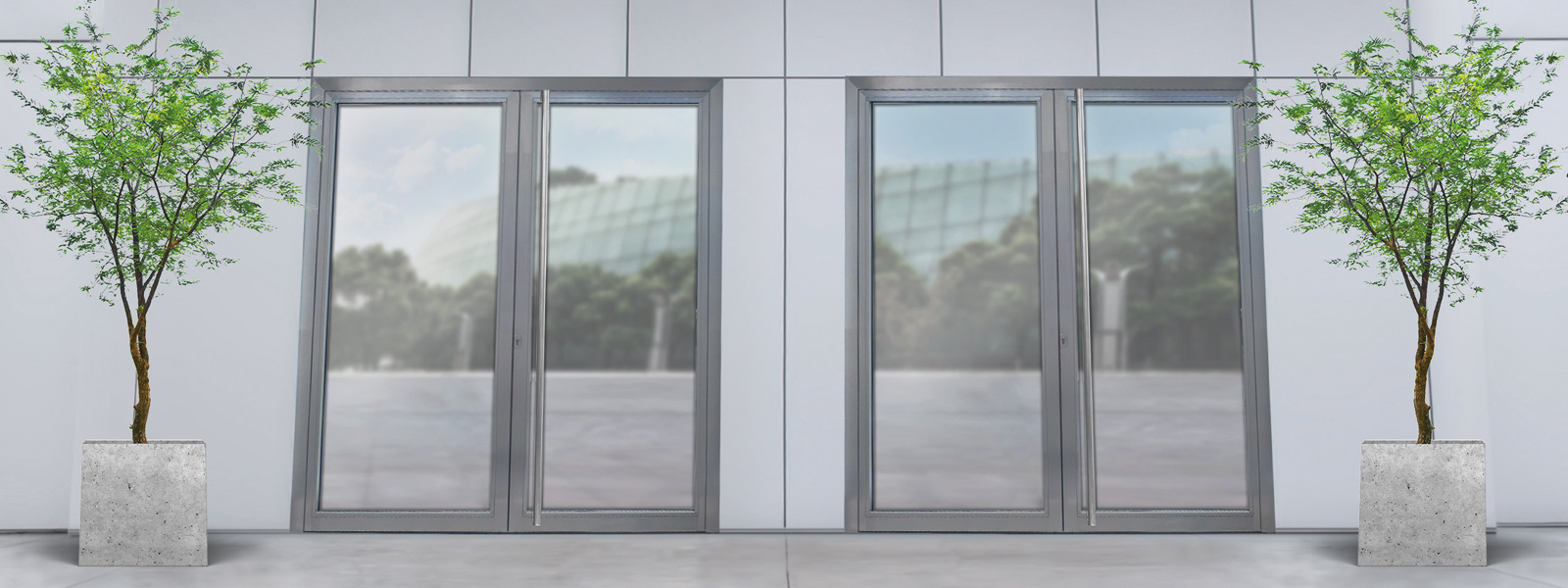

Részletek Alumínium kültéri ajtók Thermo
Részletek Alumínium kültéri ajtók Thermo
NOVOFIRE® THERMO ALU/TŰZVÉDELMI AJTÓ KIVITELRE A rendszer alapja a stabil, 4 mm falvastagságúNovoFire® üreges profilok, 90 mm-es építési mélységgel, amely nagyvonalú szabad átjáróméretekhez is alkalmas. A szerkezet 30 perces tűzállósági ideje és magas hőszigetelő tulajdonságai a Novoferm által kifejlesztett tűzvédelmi szigetelőanyag beillesztésével érhető el.
Az egyedi épületbiztonsági követelmények a felszerelési elemek kombinálásával valósíthatók meg.
LEÍRÁSOK Maximális rugalmasság és kompatibilitás a hardverek és tartozékok számára. Az alkatrészek az alkalmazásnak megfelelően választhatók ki. A masszív, kétrészes, csavarozható zsanérok különböző színekben kaphatók: E6/EV1 = standard, RAL színben az Ön választása szerint és rozsdamentes acél megjelenésben.
KÉSZÍTÉS Stabil keret/szárny kombináció 4 mm falvastagsággal. Magas hőszigetelés tűz esetén EI130 C5.

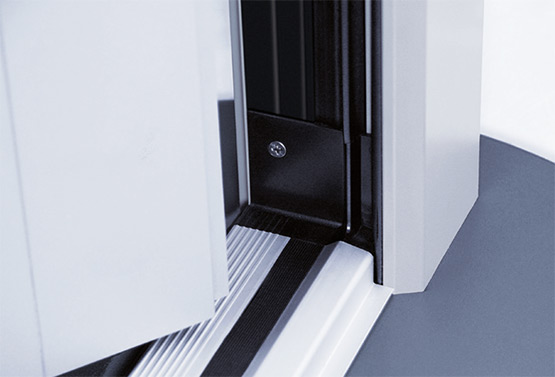

AJTÓKÜLÖNNYÖK Az akadálymentes küszöbváltozat 19 mm-es beépítési magassággal és rejtett rögzítéssel vizuálisan zökkenőmentes átmenetet biztosít a külső és a belső tér között, és a speciális alapprofilnak köszönhetően régi és új épületekben egyaránt használható.

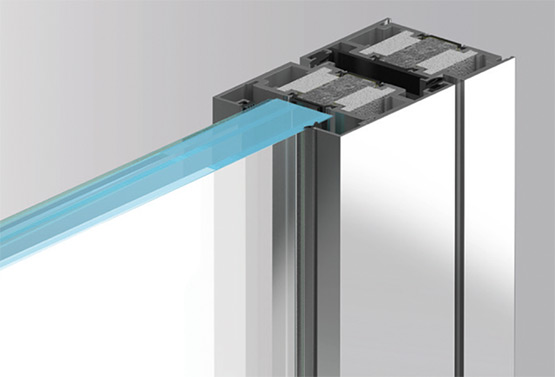

AROFIL MÉRETEK A profil méretei külsőre megegyeznek a NovoFire tűz- és füstvédelmi rendszerrel.

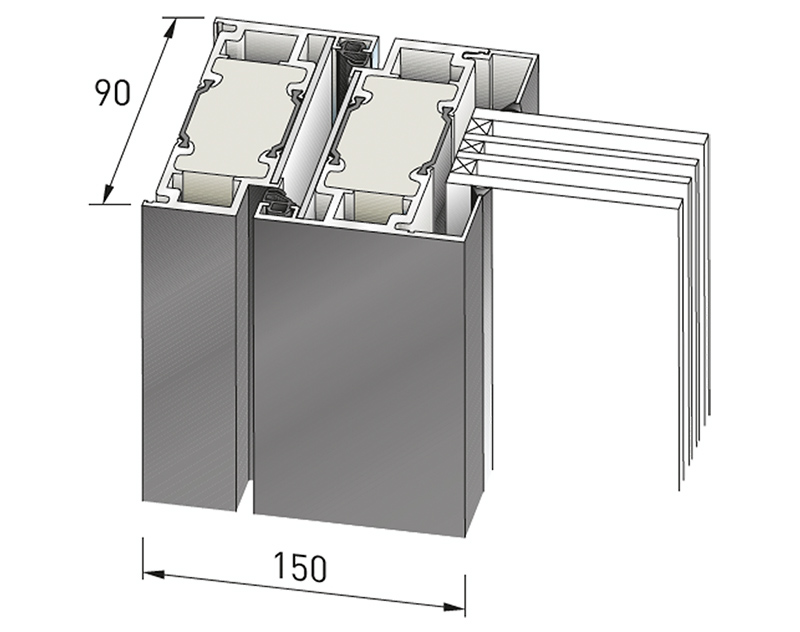

- A profil szerkezeti mélysége: 90 mm
- Profil elülső szélessége: 150 mm
- Ajtókeret ajtólappal együtt
- Ajtó lábazat: 98 mm
Az Ön pluszpontjai egy pillantásra
- Füstzáróság a DIN 18095 szerint
- T30 (EI2 30) / F30 vagy T90 (EI2 90) / F90 tűzállósági osztályok a DIN 4102 szerint.
- A DIN EN V1627 szerinti betörésállóság a T30 (EI2 30) ajtók RC1 (WK1) vagy RC2 (WK2), opcionálisan RC3 (WK3) osztályú ajtók esetében.
- Egy- vagy kétszárnyú füst- / tűzgátló ajtók kombinálhatók fix elemekkel, tetszőleges sorközzel, 4,0 m (F90) vagy 5,0 m (F30) magasságig.
- A DIN EN 179 vagy DIN EN 1125 szerinti felső ajtócsukók, elektromos zárak vagy akár pánikgátló funkciók is beépíthetők.
- Minden rendszer mindenütt azonos megjelenésű, és az ajtók, oldalsó panelek és felülvilágítók igény szerint kombinálhatók.
- A keret és az ajtóprofil egy szintben van egymással
- Számos alkalmazási lehetőség és maximális tervezési szabadság
Technológia és részletek
Műszaki adatok füstvédelmi csőkeretes ajtók
Műszaki adatok füstvédelmi csőkeretes ajtók
| Ellenállás osztály | Füstvédelem | |||||
| Típusjelölés | NovoFire® Alu | NovoFire® alumínium | NovoFire® | NovoFire® RS ajtó | ||
| Elemfelosztás | ||||||
| Lejtők | - | - | - | - | ||
| Kerek boltívek | - | - | - | - | ||
| Süllyesztések | - | - | - | - | ||
| szög | - | - | - | - | ||
| Szélesítések | - | - | - | - | ||
| Méretek | ||||||
| Teljes méretek | Szélesség min. - max. | 624 - 1834* | nincs specifikáció | 1500 - 3270* | korlátlan | |
Magasság min. - max. | 1750 - 3135* | nincs specifikáció | 1755 - 3135* | max. 5015 ¹)²) | ||
| Külső keretméret | Szélesség min. - max. | 604 - 1804* | 621 - 1821* | 1470 - 3240* | korlátlan | |
Magasság min. - max. | 1740 - 3120* | 1749 - 3129* | 1740 - 3120* | max. 5000 ¹)²) | ||
| Tárcsa mérete | Szélesség min. - max. | 454 - 1414 | 454 - 1414 | 1320 - 2850 | - | |
Magasság min. - max. | 1665 - 2925 | 1665 - 2925 | 1665 - 2925 | - | ||
| Ajtószárny | ||||||
| Szerkezeti mélység | 74 | 74 | 74 | 74 | ||
| Tekintse meg | 150 | 159 | 150 | 75 | ||
| lábazat magassága | 98 - 238 | 98 - 238 | 98 - 238 | 75 - 225 | ||
| Átlós profil | 98 | 98 | 98 | 98 | ||
| Ragasztott szegély | 20 - 140 | 20 - 140 | 20 - 140 | 20 - 140 | ||
| Falak | ||||||
| Falazat | ≥ 115 | ≥ 115 | ≥ 115 | ≥ 115 | ||
| Beton | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 | ||
| Pórusbetonblokk vagy síkblokk | ≥ 175 | ≥ 175 | ≥ 175 | ≥ 175 | ||
| Pórusbeton födémek | ≥ 150 | ≥ 150 | ≥ 150 | ≥ 150 | ||
Rúdfalak Áttétek és acélcsapok | ≥ 95 | ≥ 95 | ≥ 95 | ≥ 95 | ||
Rögzített falak Gerendák és faoszlopok |
|
|
|
| ||
| Burkolt és burkolatlan acélszerkezet | - | - | - | - | ||
| burkolt fa alkatrész | - | - | - | - | ||
| Kombinált ajtó/üvegezés | - | - | - | - | ||
| Z-keret | - | - | - | - | ||
| Töltelékek | ||||||
| Üvegezés vastagsága | 1302 x 2782 | 1302 x 2782 | 1302 x 2782 | - | ||
| panel | - | - | - | - | ||
| Üveg / panel | - | - | - | - | ||
| Üvegbetét | Nedves üvegezés | - | - | - | - | |
Száraz üvegezés | - | - | - | - | ||
| Kivitelezési változatok | ||||||
| felülvilágítóval és oldalsó panellel | - | - | - | - | ||
| felülvilágítóval | - | - | - | - | ||
| oldalsó panellel | - | - | - | - | ||
Füstgátló ajtó a DIN 18095 és a DIN EN 1634 szerint - 3. rész | - | - | - | - | ||
Hangszigetelés tervezési maximális Rw,P (Rw,R) | 42 (37) | - | 42 (37) | - | ||
| Betörésállóság ³) | - | - | - | - | ||
| Hőátbocsátási tényező Uf | - | - | - | - | ||
Vizsgálati tanúsítvány/ jóváhagyási számok | P-120003623-10 | P-120003623-10 | P-120003623-10 | P-120003623-10 | ||
| A következők szerint tesztelve | DIN 4102 és DIN EN 1634 szerint | |||||
- lehetséges - nem lehetséges * az ajtó bal és jobb oldali keretszélesítésével és 120 mm magasságban ¹) a statikai követelményeknek megfelelően ²) RS-1 ajtó vagy RS-2 ajtó beépítése a fix üvegezésbe: A fix üvegezés keretprofiljának bal és jobb oldalán merevítő csövet ajánlunk. H < 3500 merevítő cső nélkül, H < 4000 80 x 50 x 4 alumíniumcsővel, H < 4500 100 x 50 x 4 alumíniumcsővel. cső 80 x 50 x 4, H < 4500 alumíniumcsővel 100 x 50 x 4, H < 5000 alumíniumcsővel 120 x 50 x 4 ³) Lehetséges a "System NovoFire® T30" rendszer alapján. | ||||||
| Minden méret mm-ben, RAM = külső keretméret. | ||||||
Műszaki adatok T30 (EI 30) tűzálló csőkeretes ajtók
Műszaki adatok T30 (EI 30) tűzálló csőkeretes ajtók
| Ellenállás osztály | T30 (EI2 30) / F30 | |||||
| Típusjelölés | NovoFire® alumínium | NovoFire® alumínium | NovoFire® | NovoFire® F30 T30-as ajtóval | ||
| Elem felosztás | ||||||
| Lejtős | - | - | - | - | ||
| Kerek ívek | - | - | - | - | ||
| Süllyesztések | - | - | - | - | ||
| szög | - | - | - | - | ||
| Szélesítések | - | - | - | - | ||
| Méretek | ||||||
| Teljes méretek | Szélesség min. - max. | 634 - 1834* | 811 - 3312* | 1500 - 3270* | korlátlan | |
Magasság min. - max. | 1750 - 3135* | 1915 - 3820* | 1755 - 3135* | max. 5015 ¹)²) | ||
| Külső keretméret | Szélesség min. - max. | 604 - 1804* | 781 - 3282* | 1470 - 3240* | korlátlan | |
Magasság min. - max. | 1740 - 3120* | 1900 - 3805* | 1740 - 3120* | max. 5000 ¹)²) | ||
Tiszta átjáró 180°-os nyílással | Szélesség min. - max. | 454 - 1414 | 454 - 1414 | 1320 - 2850 | - | |
Magasság min. - max. | 1665 - 2925 | 1665 - 2616 | 1665 - 2925 | - | ||
| Ajtószárny | ||||||
| Szerkezeti mélység | 74 | 74 | 74 | 74 | ||
| Tekintse meg | 150 | 159 | 150 | 75 | ||
| lábazat magassága | 98 - 238 | 98 - 238 | 98 - 238 | 75 - 225 | ||
| Átlós profil | 98 | 98 | 98 | 98 | ||
| Ragasztott szegély | 20 - 140 | 20 - 140 | 20 - 140 | 20 - 140 | ||
| Falak | ||||||
| Falazat | ≥ 115 | ≥ 115 | ≥ 115 | ≥ 115 | ||
| Beton | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 | ||
| Pórusbetonblokk vagy síkblokk | ≥ 175 | ≥ 175 | ≥ 175 | ≥ 175 | ||
| Pórusbeton födémek | ≥ 150 | ≥ 150 | ≥ 150 | ≥ 150 | ||
Rúdfalak Áttétek és acélcsapok | ≥ 95 | ≥ 95 | ≥ 95 | ≥ 95 | ||
Rönkszárnyas falak és faoszlopok |
|
|
|
| ||
| Burkolt és burkolatlan acélszerkezet | - | - | - | - | ||
| burkolt fa alkatrész | - | - | - | - | ||
| Kombinált ajtó/üvegezés | - | - | - | - | ||
| Z-keret | - | - | - | - | ||
| Töltelékek | ||||||
Contrafl am 30 - 1 / Contrafl am 30 - V6 (Contrafl am 30 - V22) / Contrafl am 30 - V24 (Contrafl am 30 - V26) / Contrafl am 30 IGU max. szélessége x magassága. |
|
| ||||
Pyrostop típus 30 - 1 / Pyrostop típus 30 - 10 / Pyrostop típus 30 - 2 / Pyrostop típus 30 - 20 / +P2A, P4A, P6B / Pyrostop 30 - 1.Iso / Pyrostop 30 - 2.Iso max. szélessége x magassága. Szélesség x magasság |
|
| ||||
Promaglas 30, 1. típus / Promaglas 30, 2. típus / Promaglas 30, 20. típus | 1302 x 2782 |
| ||||
| Panel | - | - | - | - | ||
| Üveg / panel | - | - | - | - | ||
| Üvegbetét | Nedves üvegezés | - | - | - | - | |
Száraz üvegezés | - | - | - | - | ||
| Kivitelezési változatok | ||||||
| felülvilágítóval és oldalsó panellel | - | - | - | - | ||
| felülvilágítóval | - | - | - | - | ||
| oldalsó panellel | - | - | - | - | ||
Füstgátló ajtó a DIN 18095 és a DIN EN 1634 - 3. rész szerint (DIN 4102-vel kombinálva) | - | - | - | - | ||
Hangszigetelés tervezési maximális Rw,P (Rw,R) | 40 (35) | - | 40 (35) | - | ||
| Betörésállóság ³) | WK 1-3 | WK 1-3 | - | - | ||
| Hőátbocsátási tényező Uf | - | - | - | - | ||
Vizsgálati tanúsítvány/ jóváhagyási számok | Z-6.20-1845 |
| Z-6.20-1845 | Z-19.14-1769 | ||
| Vizsgálat a következők szerint | DIN 4102 és DIN EN 1634 szerint | |||||
- lehetséges - nem lehetséges * az ajtó bal és jobb oldali keretszélesítésével és 120 mm magasságban ¹) a statikai követelményeknek megfelelően ²) RS-1 ajtó vagy RS-2 ajtó beépítése a fix üvegezésbe: A fix üvegezés keretprofiljának bal és jobb oldalán merevítő csövet ajánlunk. H ≤ 3500 merevítő cső nélkül, H ≤ 4000 80 x 50 x 4 alumíniumcsővel, H ≤ 4000 80 x 50 x 4 alumíniumcsővel, cső 80 x 50 x 4, H ≤ 4500 alumíniumcsővel 100 x 50 x 4, H ≤ 5000 alumíniumcsővel 120 x 50 x 4 ³) Lehetséges a "System NovoFire® T30" rendszer alapján. | ||||||
| Minden méret mm-ben, RAM = külső keretméret. | ||||||
Műszaki adatok T90 (EI 90) tűzálló csőkeretes ajtók
Műszaki adatok T90 (EI 90) tűzálló csőkeretes ajtók
| Ellenállás osztály | T90 (EI2 90) / F90 | ||||||
| Típusjelölés | NovoFire® alumínium | NovoFire® alumínium | NovoFire® F90 T90-zel | ||||
| Elemek elrendezése | |||||||
| Lejtők | - | - | - | ||||
| Kerek ívek | - | - | - | ||||
| Süllyesztések | - | - | - | ||||
| szög | - | - | - | ||||
| Szélesítések | - | - | - | ||||
| Méretek | |||||||
| Teljes méretek | Szélesség min. - max. | 634 - 1834* | 1500 - 2730* | korlátlan | |||
Magasság min. - max. | 1750 - 3135* | 1750 - 2610* | max. 4015 ¹)²) | ||||
| Külső keretméret | Szélesség min. - max. | 604 - 1710* | 1470 - 2700* | korlátlan | |||
Magasság min. - max. | 1740 - 2600* | 1740 - 2600* | max. 4000 ¹)²) | ||||
Tiszta átjáró 180°-os nyílással | Szélesség min. - max. | 454 - 1320 | 1320 - 2310 | - | |||
Magasság min. - max. | 1665 - 2405 | 1665 - 2405 | - | ||||
| Ajtószárny | |||||||
| Szerkezeti mélység | 90 | 90 | 90 | ||||
| Nézet | 150 | 150 | 75 | ||||
| lábazat magassága | 98 - 238 | 98 - 238 | 98 - 238 | ||||
| Átlós profil | 98 | 98 | 98 | ||||
| Ragasztott szegély | 20 - 140 | 20 - 140 | 20 - 140 | ||||
| Falak | |||||||
| Falazat | ≥ 175 | ≥ 175 | ≥ 175 | ||||
| Beton | ≥ 140 | ≥ 140 | ≥ 140 | ||||
| Pórusbetonblokk vagy síkblokk | ≥ 200 | ≥ 200 | ≥ 200 | ||||
| Pórusbeton födémek | ≥ 175 | ≥ 175 | ≥ 175 | ||||
Acélszerkezetű falak és acélszerkezetű oszlopok | ≥ 100 | ≥ 100 | ≥ 100 | ||||
Rögzített falak és fából készült gerendák és oszlopok | - | - | - | ||||
| Burkolt és burkolatlan acélszerkezet | - | - | - | ||||
| burkolt fa alkatrész | - | - | - | ||||
| Kombinált ajtó/üvegezés | - | - | - | ||||
| Z-keret | - | - | - | ||||
| Töltések | |||||||
| Contraflam 90 | Szélesség x magasság max. | 1208 x 2261 | 1208 x 2261 | ||||
| Skylight | 2347 x 939 |
| |||||
| Oldalpanel | 939 x 2413 | ||||||
| 90-1 típusú pirostop | Szélesség x magasság | 1208 x ≤ 2261 | 1208 x 2261 | ||||
| Teljes terület | ≤ 2,44 m² | ≤ 2,44 m² | |||||
| Tetőablak | 2347 x 939 | ||||||
| Oldalpanel | 939 x 2413 | ||||||
| 90-2 típusú pirostop | Szélesség x magasság | 1208 x ≤ 2261 | 1208 x 2261 | ||||
| Teljes terület | ≤ 2,44 m² | ≤ 2,44 m² | |||||
| Tetőablak | 2347 x 939 | ||||||
| Oldalpanel | 939 x 2413 | ||||||
| Panel | - | - | - | ||||
| Üveg / panel | - | - | - | ||||
| Üvegbetét | Nedves üvegezés | - | - | - | |||
Száraz üvegezés | - | - | - | ||||
| Kivitelezési változatok | |||||||
| felülvilágítóval és oldalsó panellel | - | - | - | ||||
| felülvilágítóval | - | - | - | ||||
| oldalsó panellel | - | - | - | ||||
DIN 18095 és DIN EN 1634 - 3. rész szerinti füstgátló ajtó (DIN 4102-vel kombinálva) | - | - | - | ||||
Hangszigetelési tervezési maximális Rw,P (Rw,R) | 42 (37) | 42 (37) | - | ||||
| Betörésállóság ³) | WK 1-3 | WK 1-3 | - | ||||
| Hőátbocsátási tényező Uf | - | - | - | ||||
Vizsgálati tanúsítvány/ jóváhagyási számok | Z-6.20-1845 | Z-6.20-1836 | Z-19.14-1771 | ||||
| Vizsgálat a következők szerint | DIN 4102 és DIN EN 1634 szerint | ||||||
- lehetséges - nem lehetséges * az ajtó bal és jobb oldali keretszélesítésével és 120 mm magasságban ¹) a statikai követelményeknek megfelelően ²) RS-1 ajtó vagy RS-2 ajtó beépítése a fix üvegezésbe: A fix üvegezés keretprofiljának bal és jobb oldalán merevítő csövet ajánlunk. H ≤ 3500 merevítő cső nélkül, H ≤ 4000 alumíniumcsővel. csővel 80 x 50 x 4, H ≤ 4500 alumíniumcsővel 100 x 50 x 4, H ≤ 5000 alumíniumcsővel 120 x 50 x 4, H ≤ 5000 alumíniumcsővel 120 x 50 x 4. | |||||||
| Minden méret mm-ben, RAM = külső keretméretek | |||||||
Műszaki adatok biztonsági csőkeretes ajtók RC 2 / RC 3
Műszaki adatok biztonsági csőkeretes ajtók RC 2 / RC 3
| Ellenállás osztály | RC 2 | RC 3 | ||||
| Típusjelölés | NovoFire® T30 | NovoFire® T30 | NovoFire® T30 | |||
| Méretek | Teljes méretek | Szélesség min. - max. | 1080 - 1485 | 1080 - 1485 | 1840 - 2530 | |
| Magasság min. - max. | 1840 - 2530 | 1840 - 2530 | 1840 - 2530 | |||
| Keret mélysége | Beépítési mélység | 74 | 74 | 74 | ||
| Nézd meg a keretprofil szélességét | 75 | 75 | 75 | |||
| Falak (vastagság vakolat nélkül) | Falazat/ látható téglafalazat (téglaszilárdság 12/ II. habarcscsoport) | ≥ 115 | ≥ 115 | ≥ 115 | ||
| Beton (B15) | ≥ 100 | ≥ 120 | ≥ 120 | |||
| Pórusbeton (nyomószilárdság ≥ 4/kötött) | ≥ 170 | ≥ 240 | ≥ 240 | |||
| Acélbevonatú komponens min. F60-A | - | - | - | |||
| Töltések | Biztonsági tulajdonságokkal rendelkező üveg F30 | P4A Vastagság ≥ 21 | P5A vastagság ≥ 21 | P5A vastagság ≥ 21 | ||
- | P6B vastagság ≥ 21 | P6B vastagság ≥ 21 | ||||
| Panel biztonsági tulajdonságokkal F30 |
|
|
| |||
| Biztonsági felszerelés | Biztonsági csapok száma | 3 | 3 | 3 | ||
| Cseppenthető reteszzár rugós zárszerkezettel, felső reteszeléssel ellátott zárrögzítéssel | - | - | - | |||
| Rögzíthető reteszzár felső reteszeléssel | - | - | - | |||
| Többpontos zár | - | - | - | |||
| Többpontos zár A-nyitóval | - | - | - | |||
| E-nyitó 1) | - | - | - | |||
Biztonsági záróhenger az EN 1303 szabvány 4. osztálya vagy a DIN 18252 szabvány 21., 31., 71. BZ osztálya szerint. | A záróhenger hossza: ajtólap vastagsága 74 mm + a védőszerelvény vastagsága, a záróhenger nem nyúlhat ki 3 mm-nél nagyobb mértékben az ajtólapból. | |||||
| Cserélhető készlet, DIN 18257/ ES 1 hosszú ajtólap | - | - | - | |||
| Karos fogantyúkészlet, DIN 18257/ ES 1 hosszú lemez | - | - | - | |||
| karfogantyúgarnitúra, DIN 18257/ ES 3 hosszú lemez | - | - | - | |||
| Karos fogantyúgarnitúra, DIN 18257/ ES 3 hosszú tányér | - | - | - | |||
| Pánik funkció EN 179 szerint | - | - | - | |||
| EN 1125 szerinti pánikfunkció nyomórúddal (érintősávval) | - | - | - | |||
| EN 1125 szerinti pánikfunkció nyomógombos nyomógombbal | - | - | - | |||
| B pánikfunkció (kapcsolófunkció karos kilincskészlethez) | - | - | - | |||
| D pánikfunkció (átjáró funkció a karos fogantyúkészlethez) | - | - | - | |||
| E pánikfunkció (váltófunkció karos fogantyúkészlethez) | - | - | - | |||
| Görgős zsanér | - | - | - | |||
| Csavaros csuklópánt 2-részes 3D csuklópántzárral | - | - | - | |||
| Rejtett zsanérok | - | - | - | |||
| Mágneses érintkezők | - | - | - | |||
| Csavaros érintkezők | - | - | - | |||
| Fenti ajtócsukó | - | - | - | |||
| Rejtett ajtócsukó | - | - | - | |||
| Kijárati küszöb menekülési funkcióval ellátott ajtóhoz | 2) | Nem 2) | Nem 2) | |||
| Üvegezés | Száraz üvegezés | - | - | - | ||
| Nedvesen üvegezett | - | - | - | |||
| Befogott vagy becsipesztett üveggyöngy | - | - | - | |||
| Csavarozott üveggyöngy | - | - | - | |||
| További funkciók | Tűzvédelem | T30-1 | T30-1 | T30-2 | ||
| Füstvédelem | - | - | - | |||
| Hangszigetelés a felszereltségtől függően akár (Rw) | Legfeljebb 40 dB | Legfeljebb 40 dB | Legfeljebb 40 dB | |||
| A következők szerint vizsgálva | DIN EN 1627 SZERINT | |||||
1) A főzárral kombinált elektromos zár nem megengedett. 2) Pániknyomórúddal (érintőrúddal) kombinálva nincs szükség küszöbre. | ||||||
Műszaki adatok alumínium külső záróelemek
| Ellenállás osztály | Hőszigetelt külső lezárások | ||||
| Típusjelölés | 1 szárnyú ajtó | 2 szárnyú ajtó | Üvegezés | ||
| Elemek elrendezése | |||||
| Lejtők | - | - | - | ||
| Kerek ívek | - | - | - | ||
| Süllyesztések | - | - | - | ||
| szög | - | - | - | ||
| Szélesítések | - | - | - | ||
| Méretek | |||||
| Teljes méretek | Szélesség min. - max. | 625 - 1450 | 1500 - 2400 | korlátlan | |
Magasság min. - max. | 1750 - 2505 | 1750 - 2400 | 5000 ¹) | ||
| Külső keretméret | Szélesség min. - max. | 605 - 1425 | 1470 - 2395 | korlátlan | |
Magasság min. - max. | 1740 - 2495 | 1740 - 2385 | 5000 ¹) | ||
Tiszta átjáró 180°-os nyílással | Szélesség min. - max. | 461 - 1281 | 1322 - 2247 | - | |
Magasság min. - max. | 166 - 2417 | 1668 - 2313 | - | ||
| Ajtószárny | |||||
| Szerkezeti mélység | 75 | 75 | 75 | ||
| Nézet | 149 | 149 | 74 | ||
| lábazat magassága | 152 | 152 | 176 | ||
| Átlós profil | 76 - 96 | 76 - 96 | 76 - 96 | ||
| Ragasztott lépcsőfok | 20 - 140 | 20 - 140 | 20 - 140 | ||
| Falak | |||||
| téglafalazat | - | - | - | ||
| beton | - | - | - | ||
| Pórusbeton blokk vagy lapos blokk | - | - | - | ||
| Pórusbeton födémek | - | - | - | ||
| Rúdfalak | - | - | - | ||
| Burkolt acélszerkezet | - | - | - | ||
| burkolt fa alkatrész | - | - | - | ||
| Kombinált ajtó/üvegezés | - | - | - | ||
| Z-keret | - | - | - | ||
| Töltelékek | |||||
| Mázvastagság 4) | 24-52 mm | ||||
| Panel | - | - | - | ||
| Üveg / panel | - | - | - | ||
| Üvegbetét | Nedves üvegezés | - | - | - | |
Száraz üvegezés | - | - | - | ||
| Kivitelezési változatok | |||||
| felülvilágítóval és oldalsó panellel | - | - | - | ||
| felülvilágítóval | - | - | - | ||
| oldalsó panellel | - | - | - | ||
| Közös áteresztőképességi osztály | 4 | 4 | 4 | ||
| Vezető csapadékzárósági osztály | 6 A-ig | 6 A-ig | - | ||
| Hangszigetelés | 40 dB | 40 dB | 40 dB | ||
| Betörésállóság | WK 2 | WK 2 | - | ||
| Hőátbocsátási tényező Uf | 1,3 - 1,9 W/m²K | 1,3 - 1,9 W/m²K | 1,3 - 1,9 W/m²K | ||
| CE-jelölés az EN 14351-1 szabvány szerint | - | - | - | ||
| Vizsgálat az alábbiak szerint | DIN 4102 és DIN EN 1634 szerint | ||||
- lehetséges - nem lehetséges ¹) statikai követelmények szerint ²) Nincs homlokzat, nincsenek billenő- és forgóablakok ³) Más méretek lehetségesek 4) Minden kereskedelmi forgalomban kapható üvegtípus elérhető | |||||
| Minden méret mm-ben, RAM = külső keretméret | |||||
Montage
EGYSZERŰ ÖSSZESZERELÉS ÉS GYORS KERETFELTÖLTÉS
Az alábbi videóban lépésről lépésre bemutatjuk a Novoferm csőkeretes ajtó beépítését és a Novoferm tűzvédelmi habbal való kitöltés lehetőségeit. A videók és információk csak a beépítési, üzemeltetési és karbantartási útmutató kiegészítésére szolgálnak. Nem helyettesítik a szakképzett és képzett szakszemélyzet által végzett szakszerű beépítést.
NOVOFERM CSŐKERETES AJTÓ BEÉPÍTÉSE

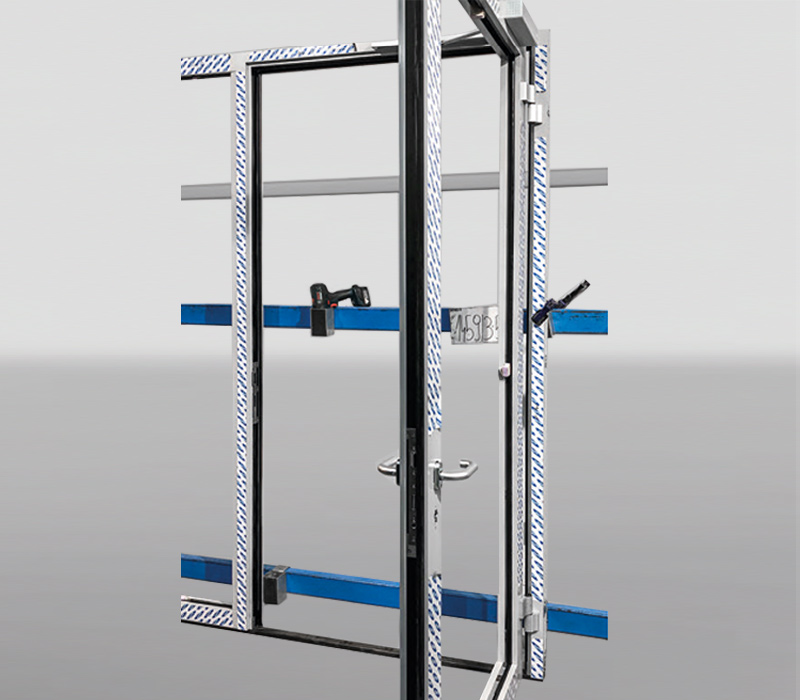

Ebben a videóban az ajtók és csőkeretes ajtók területéről a Novoferm a NovoFire® Alu T30 példáján szemlélteti egy csőkeretes ajtó beépítését az egyes beépítési lépésekkel, vizuálisan részletesen.
További videókat talál a Novoferm YouTube csatornáján:
https://www.youtube.com/NovofermVideos

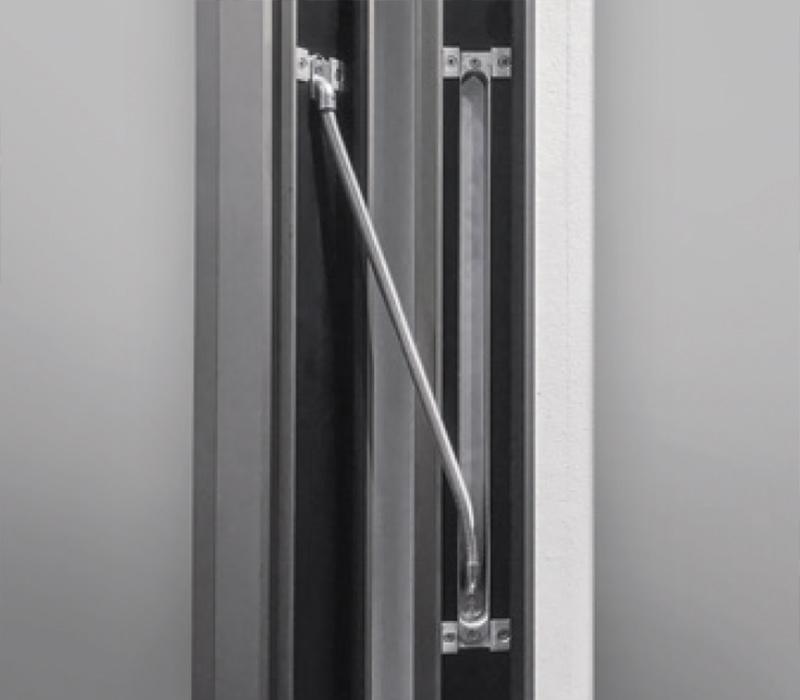

Gyári előszerelés és szállítás

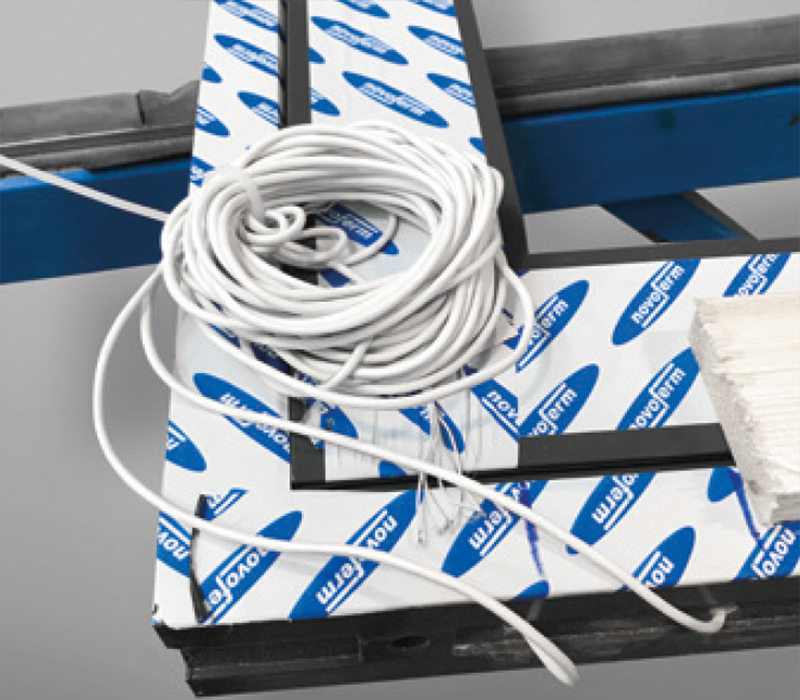

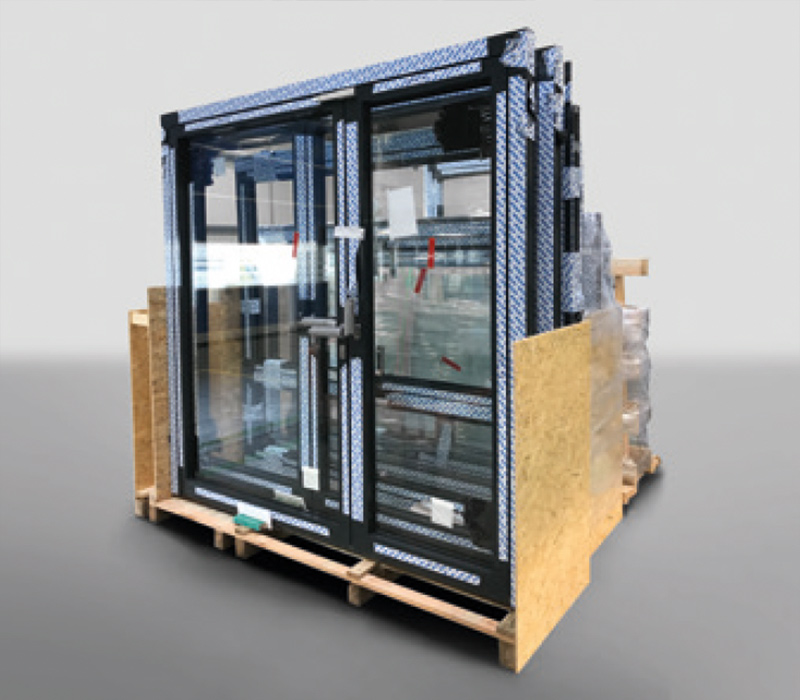

Gyári előszerelés és szállítás
Novoferm tűzvédelmi hab
Novoferm tűzvédelmi hab
AJTÓK GYORS BEÉPÍTÉSE A NOVOFERM TŰZVÉDELMI HABBAL

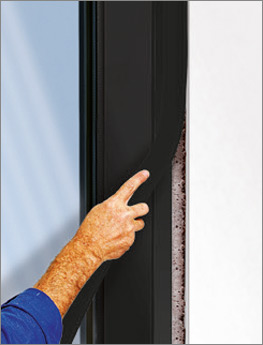

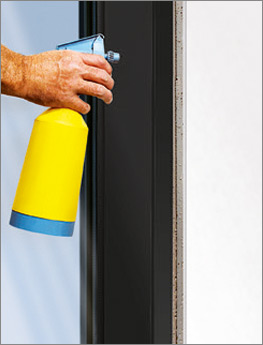

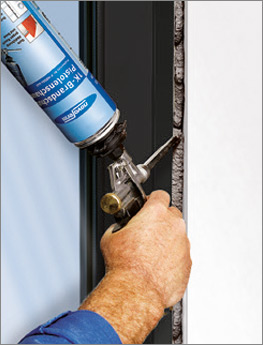

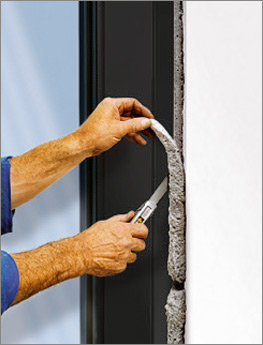

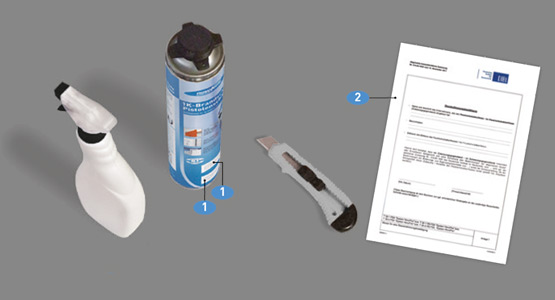

A Novoferm tűzvédelmi habbal a fém- és gipszkartonszerkezetek profiljai és keretei sokkal gyorsabban és tisztábban visszatölthetők. A tűzgátló ajtók beépítéséhez a szokásos előzetes ismeretek teljesen elegendőek. A jóváhagyásnak megfelelő beépítés dokumentálása rendkívül egyszerű. Ehhez a habdobozon könnyen eltávolítható öntapadós címkék 1 találhatók, amelyek egyszerűen felragasztásra kerülnek a megfelelőségi igazolásra 2, és minden szükséges információt tartalmaznak.
Ennél egyszerűbb, tisztább és gyorsabb módja a tűzgátló ajtók beépítésének ma már nincs.
