Teljesen üveg rendszerek NovoFire Glass
TŰZVÉDELEM, AMELY NEM ISMERHETŐ FEL.

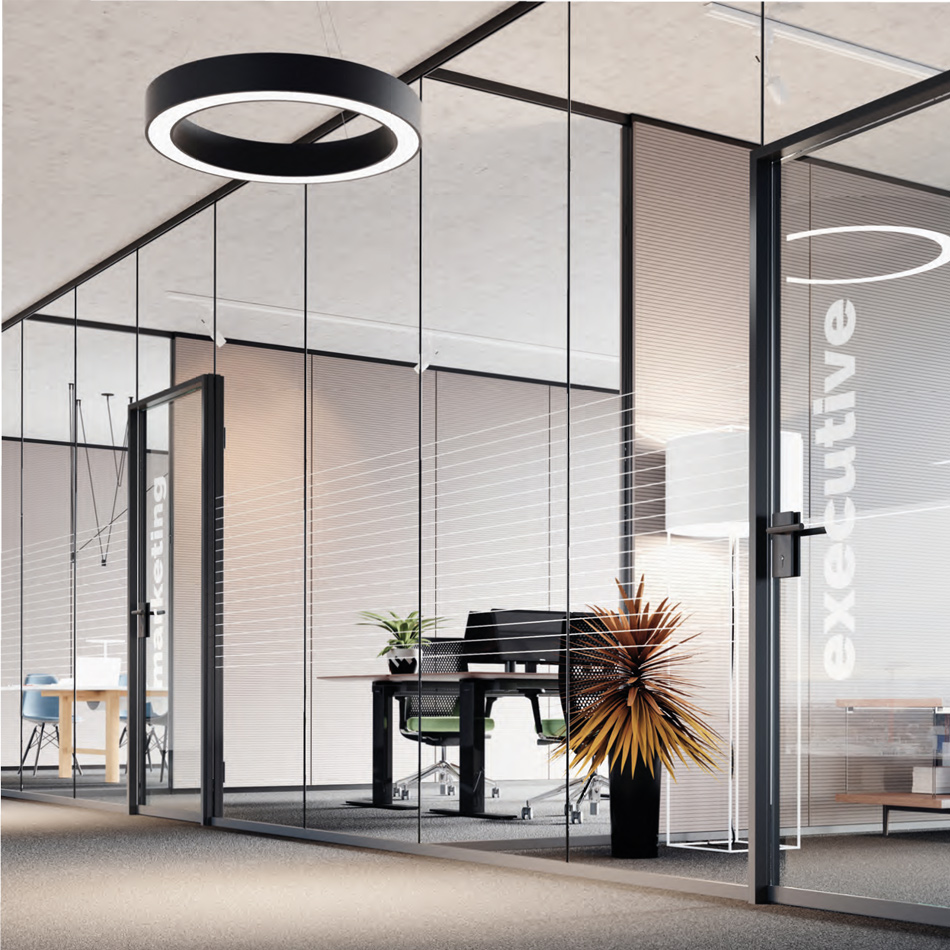

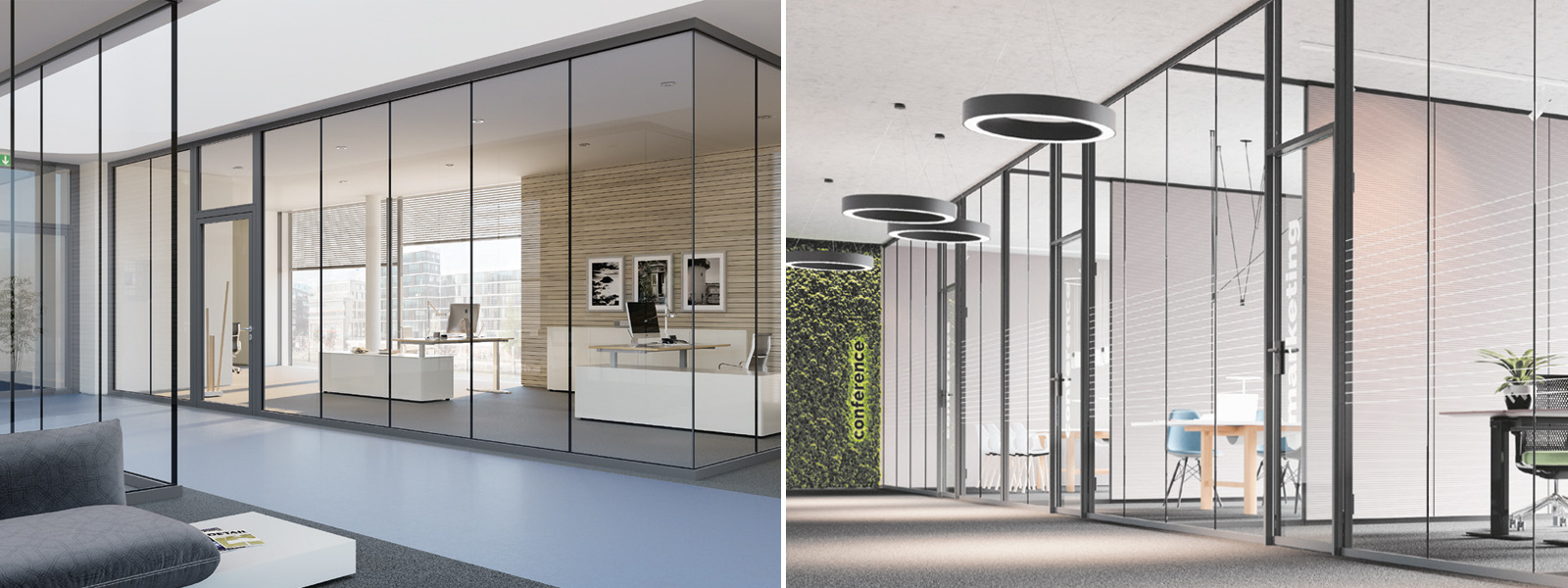

NOVOFIRE® GLASS 30 - Maximális átláthatóság ANovoFire® Glass tűzálló, teljesen üvegből készült rendszer maximális fényáteresztést és átláthatóságot garantál helyiségről helyiségre. Nincs szükség függőleges profilokra, és az egyes üvegeket csak minimális szilikonfugák kötik össze. A felhasznált tűzálló üveg mindkét oldalon megfelel a biztonsági tulajdonságoknak, és további üvegek nélkül is garantálja az UV-stabilitást.
A NovoFire® Glass egy 30 perces tűzállósági időre tervezett, designorientált válaszfalrendszerként lett kifejlesztve.

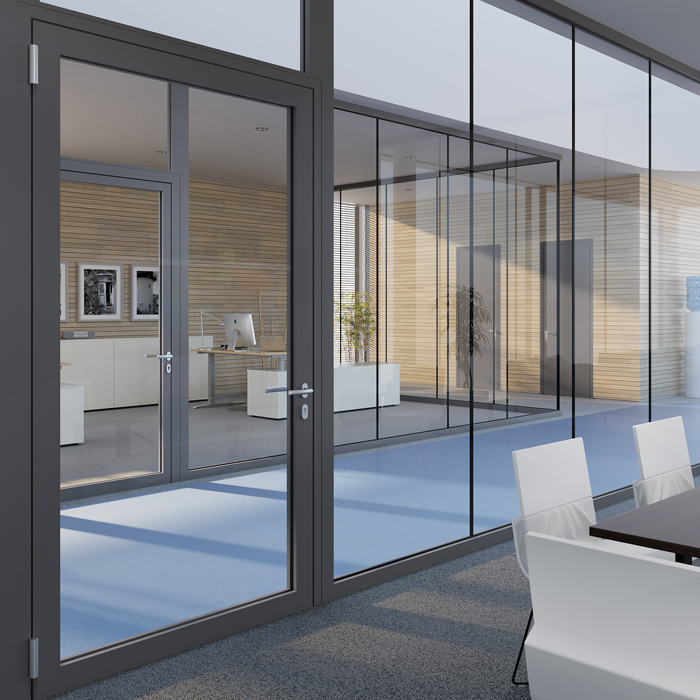

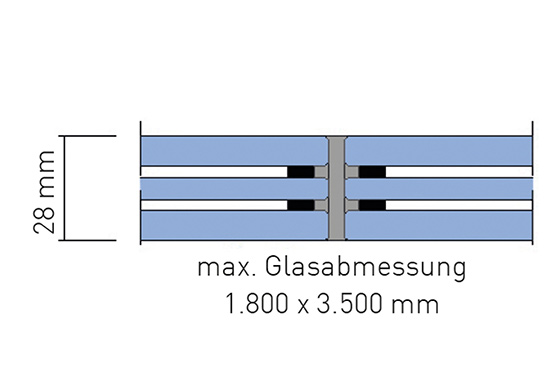

A belső térben nagyvonalú üvegméretek valósíthatók meg 1.800 x 3.500 mm-es üvegekkel. A NovoFire® Glass a bevált és stabil NovoFire® Alu ajtórendszerrel is kombinálható, így a tervezési és alkalmazási lehetőségek széles skáláját kínálja.
Átlátszó tűzvédelem A Novoferm egészüveg rendszerek minden helyiségben a fényáteresztést és az átláthatóságot szolgálják. Nincs szükség függőleges profilokra, és az egyes üvegeket csak minimális szilikonfugák kötik össze egymással. A felhasznált tűzálló üveg mindkét oldalon teljesíti a biztonsági tulajdonságokat, és további üvegek nélkül garantálja az UV-stabilitást.
Anagy funkcionalitású NovoFire Glass egy 30 perces tűzállósági időre tervezett, designorientált válaszfalrendszerként került kifejlesztésre. A belső térben nagyvonalú üvegméretek valósíthatók meg 1800 x 3500 mm-es üveglapokkal. A NovoFire Glass a bevált NovoFire Alu ajtórendszerrel is kombinálható, és széles körű tervezési és alkalmazási lehetőségeket kínál.
Rugalmas felhasználás A NovoFire Glass nemcsak válaszfalrendszerként vagy a NovoFire Alu ajtórendszerrel kombinálva működik, hanem önálló üvegezési elemként is a belsőépítészetben. Tűzvédelmi tulajdonságaiknak köszönhetően a NovoFire Glass átlátszó ablakok különböző alkalmazásokhoz alkalmasak otthonokban, irodákban, az iparban, az oktatásban és az egészségügyben - akár 1900 mm x 3600 mm méretig.
Kiemelt pontok és jellemzők
Részletek Tűzálló, teljesen üveg rendszerek NovoFire Glass
Részletek Tűzálló, teljesen üveg rendszerek NovoFire Glass
RENDSZERLEÍRÁS
A keret anyaga egy egykamrás alumínium üreges profilból áll, amelyet középen rögzített Novoferm tűzvédelmi maggal töltenek ki. A profilok falvastagsága 4 mm. Ez nagyon stabil és kompakt szerkezetet eredményez.
- A keret elülső szélessége: 75 mm
- Profil mélysége: 74 mm
- NovoFire® T30 ajtókkal kombinálható.
- Optimális átláthatóság a 4 mm-es függőleges szilikonhézagoknak köszönhetően.
TŰZÁLLÓ ÜVEG
- A felhasznált tűzálló üveg tűzállósági osztálya F30 (EI30).
- A DIN 1249 /1259 szerinti biztonsági üvegként való tulajdonság a kétoldali edzett biztonsági üveg kombinációnak köszönhetően.
- Az üveg mindkét oldalon UV-stabil
- Szinte korlátlan felületi kialakítás lehetséges, pl. szitanyomás, szatírozás, homokfúvás

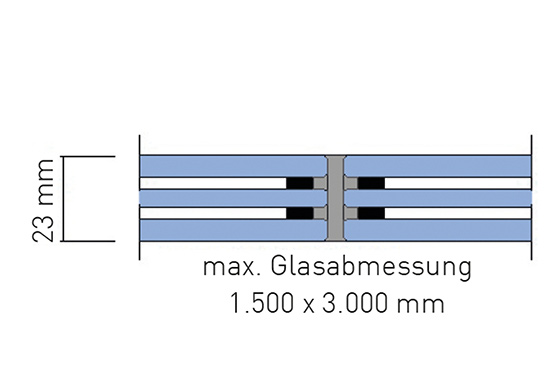

- Üvegméretek 1 500 x 3 000 mm, álló vagy fekvő formátumban, üvegvastagság ≥ 23 mm.
- Üvegméretek 1.500 x 3.500 mm magas- vagy fekvő formátumban, üvegvastagság ≥ 28 mm és 60 mm között.

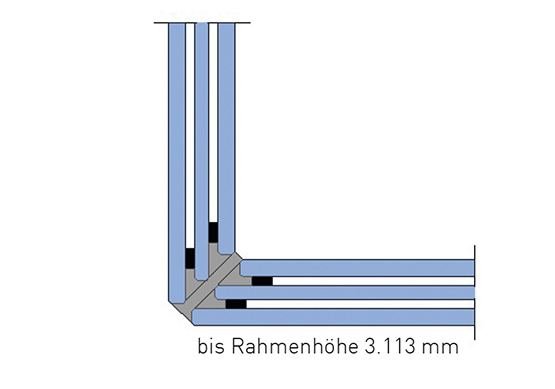

ECK CONNECTION
A NovoFire® Glass az alaprajzhoz képest 90°-os sarkokkal és akár 3000 mm-es üvegablakmagassággal is tervezhető.
A NovoFire® Glass nem igényel sarokoszlopokat a sarokrészben; az üvegkötés gércelt üvegtáblákkal van kialakítva.
Ez vizuálisan tetszetős illesztési mintázatot eredményez.
FELÜLETI KERETPROFIL
Standard: Porszórtan bevonva, végső réteg, selyemfényű (RAL Classic az Ön választása szerint)
Választható: Eloxált, rozsdamentes acél megjelenésű, porfestett fa dekor, NCS színekben.
Az Ön pluszpontjai egy pillantásra
- A nagy üvegformátumok az alkalmazási és tervezési lehetőségek széles skáláját nyitják meg

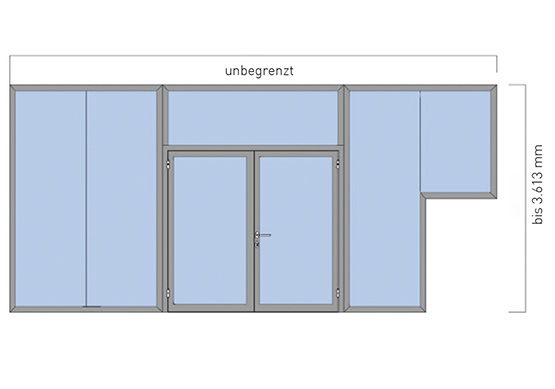

- A NovoFire ajtórendszerrel kombinálva jóváhagyva
- Nincs szükség sarokprofilra a 90°-os üvegcsatlakozáshoz
- Biztonsági üveg a DIN 1249 és DIN 1259 szerinti, mindkét oldalon lévő edzett biztonsági üveg kombinációnak köszönhetően
- UV-stabil mindkét oldalról
- Alacsony törésveszély az ESG kombináció miatt a telepítés során, opcionális VSG lehetséges
- A mindössze 4 mm-es szilikonkötés könnyű igazítása az üvegszéleken lévő öntapadó habszalagoknak köszönhetően.
- Érzéketlen a nedvességre az elasztikus poliszulfit tömítőanyagból készült stabil peremtömítésnek köszönhetően
Inspirationen

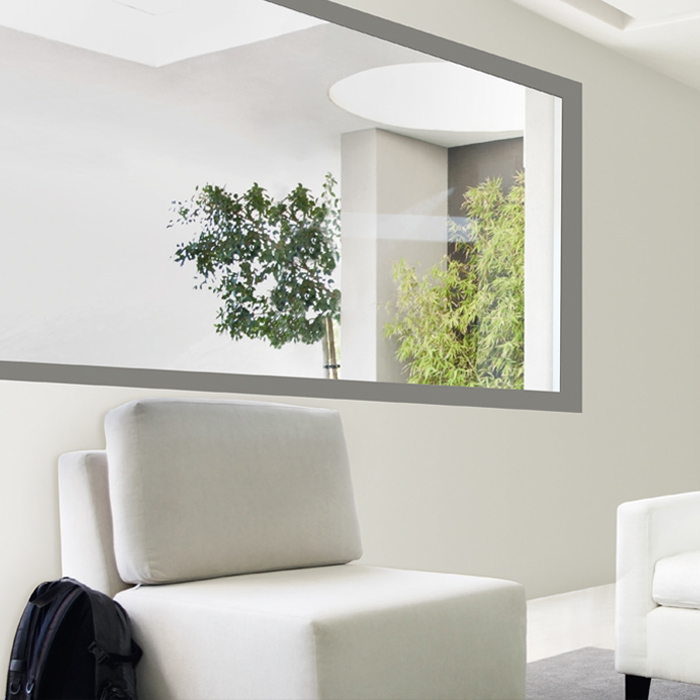

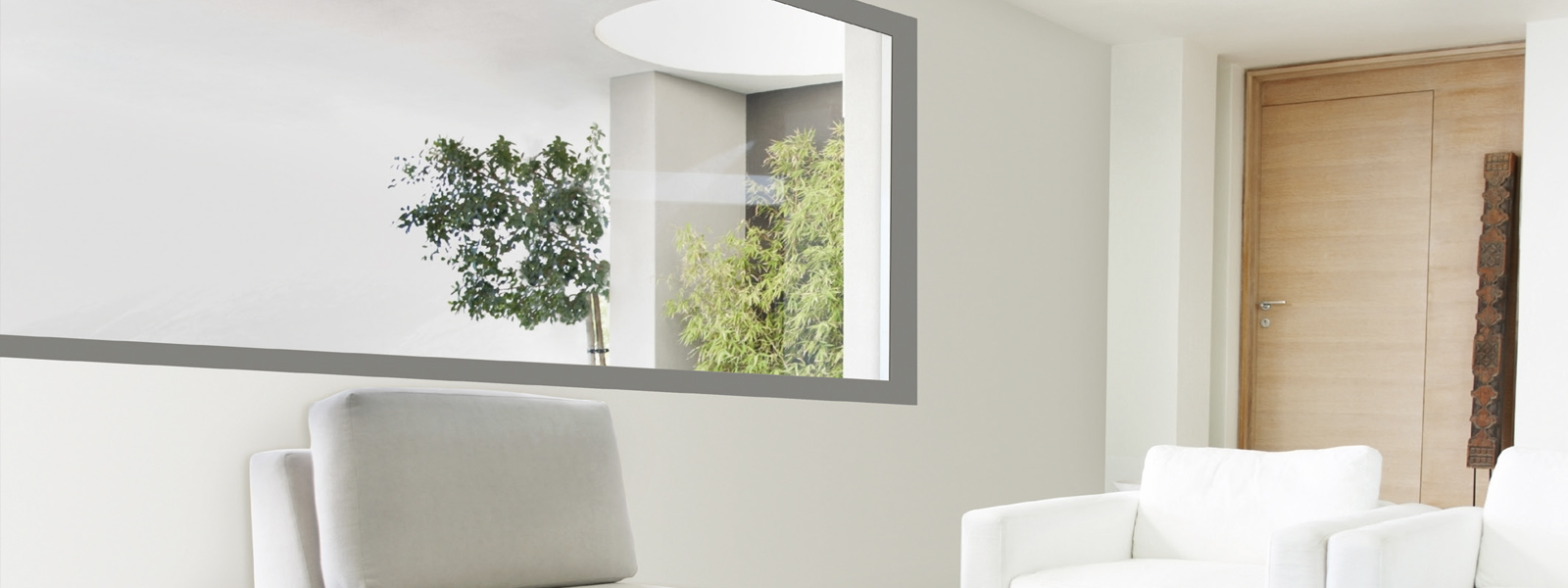

Átlátszó ablakok egyedi elemként különböző alkalmazási területekhez, mint például otthonok, irodák, ipar, oktatás vagy egészségügy, rugalmasan választható méretekkel, akár 1900 mm x 3600 mm méretig.
Technológia és részletek
Műszaki adatok Novofire Glass 30
| Ellenállás osztály | Hőszigetelt külső lezárások | |||||
| Típusjelölés | NovoFire® üveg | NovoFire® Glass | ||||
| Elemek elrendezése | ||||||
| Lejtők | - | - | ||||
| Kerek ívek | - | - | ||||
| Süllyesztések | - | - | ||||
| Szög | 90° | - | ||||
| Szélesítések | - | - | ||||
| Méretek | ||||||

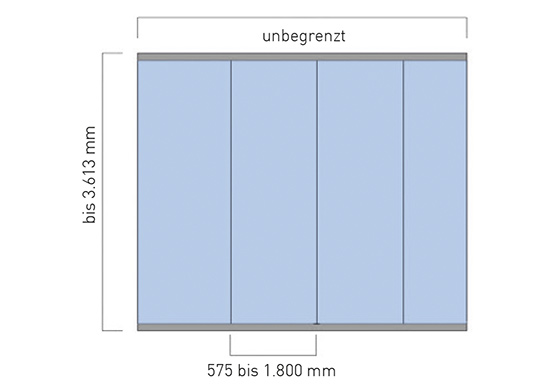

| Héj mérete | Szélesség | Korlátlan | Korlátlan | |||
Magasság max. | 3,350 a szélesítéssel együtt | 3,350 a bővítéssel együtt | ||||
| Külső keretméret | Szélesség | Korlátlan | Korlátlan | |||
Magasság min. - max. | 3.113 | 3.613 | ||||
| Tárcsa mérete | Szélesség min. - max. | 575 - 1.500 | 575 - 1.800 | |||
Max. magasság | 3.000 | 3.500 | ||||
| Keret | ||||||
| Beépítési mélység | 75 | 75 | ||||
| A keretprofil szélessége | 75 | 75 | ||||
| A hézagolás szélessége | 4 ± 1 | 4 ± 1 | ||||
| Ragasztási sáv/gerincprofil | Nem szükséges | Nem szükséges | ||||
| Falak | ||||||
| Falazat | - | - | ||||
| beton | - | - | ||||
| Pórusbeton blokk vagy lapos blokk | - | - | ||||
| Pórusbeton födémek | - | - | ||||
| szárazon álló falak | - | - | ||||
| burkolt acél alkatrész | - | - | ||||
| burkolt fa alkatrész | - | - | ||||
| kombinált ajtó/üvegezés | - | - | ||||
| Töltések | ||||||
| Üvegezés vastagsága | 23 - 28 | 23 - 60 | ||||
| üveg | - | - | ||||
| Üvegbetét | Nedves üvegezés | - | - | |||
Száraz üvegezés | - | - | ||||
| Kombináció ajtókkal | ||||||
NovoFire T30-1 és T30-1 RS jóváhagyás: Z-6.20-1845 Mindig felső zárral. | - | - | ||||
NovoFire T30-2 és T30-2 RS jóváhagyás: Z-6.20-1845 Aktív és passzív szárny felső zárral. | - | - | ||||
| Vizsgálati bizonyítvány/jóváhagyás számai | Z-19.14-2392 | Z-19.14-2392 | ||||
| A következők szerint tesztelve | DIN 4102 | DIN 4102 | ||||
Műszaki adatok EI30-1-DOOR ÉS EI30-2-DOOR
| 1 és 2 szárnyú NovoFire® Thermo | |||
| Ellenállási osztály | EI130C5 | EI130C5 | |
| Típusjelölés | NovoFire® Thermo 1-leveles | NovoFire® Thermo 2-leveles | |
| Modellek | |||
| Ajtók és fix elemek üvegezéssel | - | - | |
| Elem felosztás | |||
| Lejtők | - | - | |
| Kerek ívek | - | - | |
| mélyedések | - | - | |
| szög | - | - | |
| Szélesítések | - | - | |
| Méretek | |||
| Szélesség min. - max. | 720 - 1440 | 1420 - 2840 |
| Magasság min. - max. | 1960 - 2620 | 1960 - 2620 | |
Külső keretméretek (nagyobb méretek lehetségesek a keretváltozatok használatával) | Szélesség min. - max. | 700 - 1400 | 1400 - 2800 |
| Magasság min. - max. | 1950 - 2600 | 1950 - 2600 | |
| Tiszta átjáró 180°-os nyílással | Szélesség min. - max. | 550 - 1250 | 1270 - 2650 |
| Magasság min. - max. | 1875 - 2525 | 1875 - 2525 | |
| Ajtószárny | |||
| Beépítési mélység 90 150 98 20 - 140 | 90 | 90 | |
| Nézet | 150 | 150 | |
| lábazat magassága | Szélesség min. - max. | 98 | 98 |
| Ragasztott lépcsőfok | Szélesség min. - max. | 20 - 140 | 20 - 140 |
| Falak | |||
| Falazás | > 180 | > 180 | |
| Beton | ≥ 180 | ≥ 180 | |
| Pórusbeton blokkok vagy tömbök | ≥ 180 | ≥ 180 | |
| Poroton tégla | ≥ 250 | ≥ 250 | |
| Műszaki jellemzők (3. osztály) | Befelé nyitható | Befelé nyílás | |
| Légáteresztő képesség DIN EN 12207 szerint | 3. osztály | 3. osztály | |
| Vezető esővízzáróság a DIN EN 12208 szabvány szerint | 3A osztály | 4A osztály | |
| Szélterheléssel szembeni ellenállás a DIN EN 12210 szabvány szerint | C2/ B2 | C3/ B3 | |
| Működési erők a DIN EN 12217 szabvány szerint | 2. osztály | 2. osztály | |
| Műszaki jellemzők (2. osztály) | Befelé nyíló | Befelé nyílás | |
| Légáteresztő képesség a DIN EN 12207 szabvány szerint | 2A osztály | 3. osztály | |
| Vezető esőzárás a DIN EN 12208 szabvány szerint | 4A osztály | 4A osztály | |
| Szélterheléssel szembeni ellenállás a DIN EN 12210 szabvány szerint | C2/ B2 | C3/ B3 | |
| Működési erők a DIN EN 12217 szabvány szerint | 2. osztály | 2. osztály | |
| Töltések | |||
| Polfl am 30/ SZR16 + arg/ 6 mm ESG (Ug = 1,1 W/ m²K) | 1138 x 2382 | 1202 x 2382 | |
| Vizsgálati tanúsítvány/jóváhagyási számok | Az EN 1634 szabvány szerint tesztelve CE-jelölés az EN 16034 szabvány szerint | Az EN 1634 szabvány szerint tesztelve CE-jelölés az EN 16034 szabvány szerint | |
Minden méret mm-ben - lehetséges - nem lehetséges | |||
