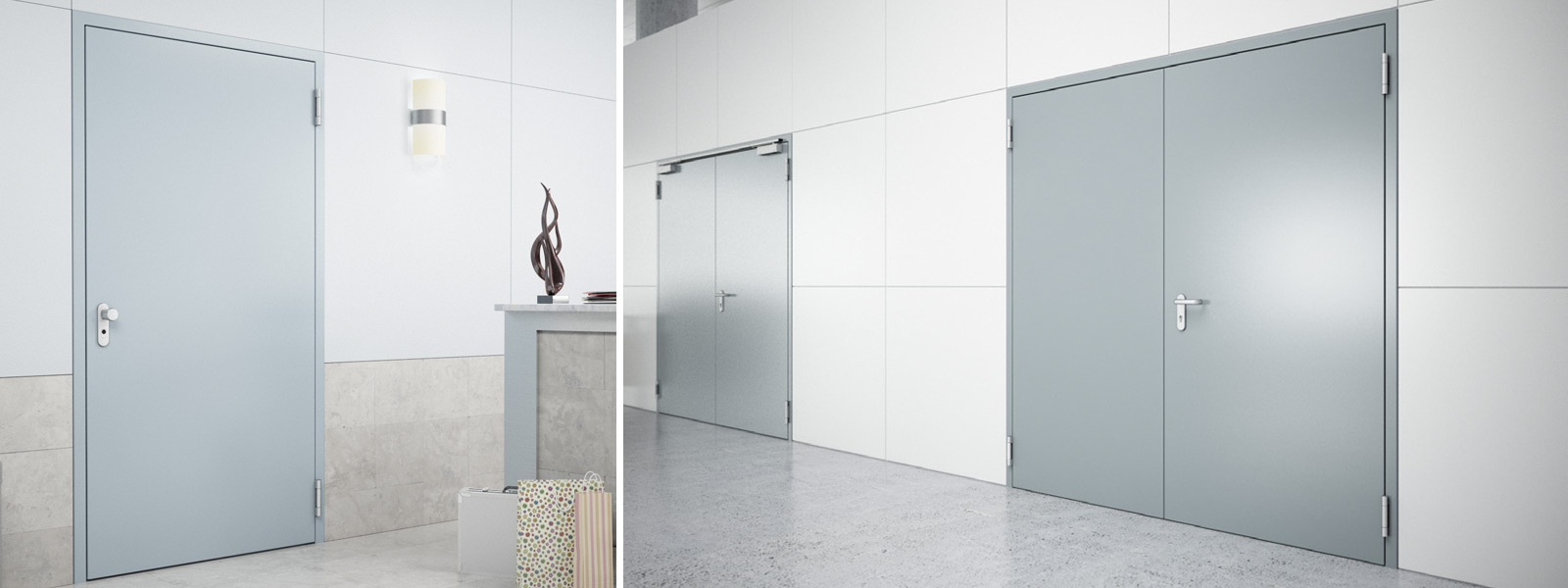

NOVOPORTA PLANO (MZ) többcélú acélajtó
A NovoPorta Plano MZ többcélú acél ajtóelemek síkban záródó, elegáns falc nélküli kialakításukkal bel- és kültéri használatra egyaránt alkalmasak.
Elegáns, falc nélküli kialakítás
A NovoPorta Plano multifunkciós ajtó különösen a igényes építészet számára készült. Az ajtólap a tok síkjába záródik, szemben egy vastag falcos ajtóval, ahol a lap a tokra zár rá.
Sokféle funkció
A NovoPorta Plano falc nélküli acél ajtóelemek minden igényre kínálnak megoldást: tűzgátló, (EI2 30), füstgátló, biztonsági (RC 2), hanggátló (RW = 42 dB-ig) funkciókkal is kaphatók.
Szerelési előnyök
Egyszerű beépíthetőség pl. falcon keresztüli csavaros rögzítéssel, - gyors hézagkitöltés kőzetgyapot csíkokkal vagy tűzgátló purhabbal.
Novoporta Plano (MZ) ajtók összehasonlítása és részletei
Novoporta Plano MZ ajtók - típusösszehasonlítás
| Típus | NovoPorta Plano | NovoPorta Plano |
| Falc nélküli kialakítás | * | * |
| Füstgátló | * | * |
| Hanggátló | * | * |
| Biztonsági - RC2 | * | * |
| Biztonsági - RC3 | * | * |
| Biztonsági - RC4 | * | * |
| Hőszigetelt | * | * |
| Kültéri használat | * | * |
| DIN EN 14351-1 | * | * |
Novoporta Plano MZ ajtók - legfontosabb jellemzők
| Megnevezés | NovoPorta Plano | NovoPorta Plano |
| Kivitel | 1-szárnyú | 2-szárnyú |
| Falc / lemezvastagság | falc nélkül / 1,0 | falc nélkül / 1,0 |
| Füstgátlás DIN 18095/ EN 1634-3 szerint | * | * |
| Betörésvédelem DIN EN 1627 szerint | RC 2 | RC 2 |
Hanggátlás RWp laborérték | 35 dB1) 41 dB2) 38 dB4) | 33 dB1) 41 dB2) 38 dB4) |
| Hőátbocsátás U-érték W/m2K-ban | 1,5 | 1,6 |
| Rendelési méret mm (BRM) | min. 625 x 1750 | min. 1375 x 1750 |
A megadott értékek az ajtótípustól és a beépítési szituációtól függenek. * Rendelhető - Nem rendelhető
1) süllyedőküszöb 2) ütköző/4 oldalú 3) ráfutó küszöb 4) dupla süllyedőküszöb
NovoPorta Plano MZ ajtók - részletek
Vasalat:
2 db 3-részes 3D-ben állítható konstrukciós pánt szárnyanként (≥ 2.500 mm BRM-magasságtól: 3 db), standard kivitelben RAL 9016 fehér színre porszórva, opcionálisan rozsdamentes felülettel; 2 db kiemelésgátló biztonsági csap szárnyanként; biztonsági PZ-váltózár rozsdamentes zárelőlappal, fekete műanyag rozettás kilinccsel, cilinderbetét nélkül, (szükséges cilinderbetét: 90 mm (45/45)

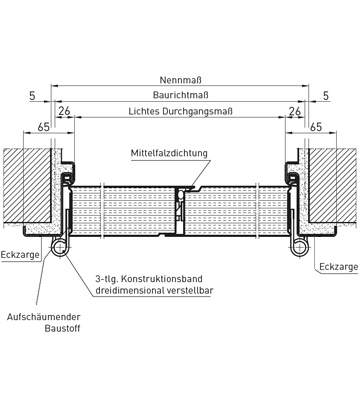

Kétszárnyú ajtók:
Síkban záródó ajtószárnyak, ajtólapba integrált középső ütközőrésszel, gumitömítéssel, állószárny alsó-felső letűzőzárral. Tok: 2 mm vastag standard saroktok 3-oldalon körbefutó gumitömítéssel , toktükör: 50 mm, opcionálisan válaszfaltok, utólag szerelhető tok, profilszám: 2240B, ellentok vagy blokktok
Tok:
Standard kivitelben: saroktok 3-oldalon körbefutó gumitömítéssel, lemezvastagság: 2,0 mm, tükörszélesség: 50 mm, opcionálisan válaszfaltok, utólag szerelhető tok, profilszám: 2240B, ellentok vagy blokktok
Küszöb:
Standard kivitelben: egyenes, A típus, választható: B3, 4-oldalon körbefutó kerettel; C2 alsó ütközővel; RS1 süllyedőküszöbbel; RS1 dupla süllyedőküszöbbel; RS2 íves profil ráfutóküszöbbel
Felület:
Ajtólap és tok standard kivitelben: horganyzott, alapozott RAL 9016 fehér színben
Opcionális felület: ajtólap, tok és pántok designfólia bevonattal
További kivitelek:

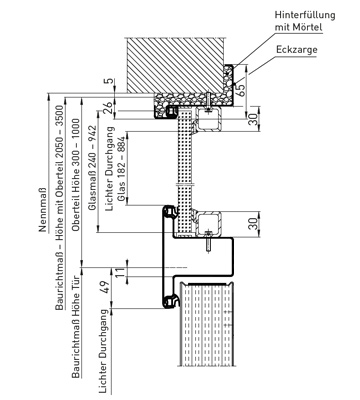

- Felülvilágító tömör blende / üveg
- Hőszigetelt üvegezés standard és egyedi üvegkivágásokkal
- Füstgátlás RS1 süllyedőküszöbbel vagy RS2 ráfutóküszöbbel és NFGS 55 felső ajtócsukóval, (2-szárnyú ajtóknál Dorma TS 93 GSR vagy Geze TS 5000 ISM ajtócsukóval és integrált csukássorrend-szabályzóval, állószárnyon alsó-felső reteszeléssel)
- Hanggátlás (felülvilágítós kivitel nem lehetséges) – EN ISO 140-3 szerint vizsgálva, EN ISO 717-1 szerint osztályozva, (Laborérték tele ajtólap esetén RS1 süllyedőküszöbbel: 1-szárnyú: 35 dB RW,P, 2-szárnyú: 33 dB RW,P)
- Biztonsági kivitel RC2 (WK2) – EN 1627 szerint – tele ajtólap, egyszárnyú: BRM 1375 x 2750 mm-ig, kétszárnyú: 2500 x 2500 mm-ig
Novoferm multifunkciós acél ajtóelemek
A multifunkciós acél ajtóelemek előnyeit és felhasználási lehetőségeit a mellékelt videóban foglaltuk össze.
Termékeinkről további videókat a Novoferm YouTube-csatornán talál:
Előnyök pontokba szedve:
- Egy- és kétszárnyú többcélú acél ajtóelem bel- és kültéri használatra
- Kültéri kivitelben EN 14351-1 szerint minősítve CE-jelöléssel
- Síkban záródó, 64 mm vastag falc nélküli ajtólapok, acéllemez vastagsága: 1,0 mm
- Kiváló minőségű, hőszigetelő kőzetgyapot betét
- Ajtólap és tok: horganyzott, alapozott, RAL 9016 fehér színre porszórt
Műszaki adatok
Novoporta Plano MZ műszaki adatok
Típusjelölés
| NovoPorta Plano MZ-1 egyszárnyú | NovoPorta kétszárnyú |
| Engedélyezett méretek | ||
| Rendelési méret (BRM) Szélesség min. - max. | 625 - 1.375 | 1.375 - 2.750 |
| Magasság min. - max. | 1.750 - 2.750 | 1.750 - 2.750 |
| Felülvilágítóval Magasság max. | 3.500 | 3.500 |
| ebből ajtó magassága Magasság max. | 2.500 | 2.500 |
| Füstgátló kivitel felülvilágítóval BRM max. | 3.500 | 3.500 |
| ||
| Ajtólap | ||
| Ajtólap vastagsága kb. | 64 | 64 |
| Lemezvastagság kb. | 1,0 | 1,0 |
| Járószárny Szélesség min. - max. | - | 589 - 1.353 |
| Állószárny Szélessége min. - max. | - | 525 - 1.353 |
| Nyitásirány | balos/jobbos | járószárny |
| Kivitelek |
| |
| Hőszigetelt, tömör ajtólap, minden küszöbtípussal (Ud-érték ajtóelem W/(m2)K) | 1,5 | 1,6 |
| Üvegezés | * | * |
| Füstgátlás1) | * | * |
| Hanggátlás (süllyedőküszöbbel, üveg nélkül) (laborérték DIN EN ISO 717-1 szerint) | kb. 35 dB | kb. 35 dB |
| Betörésgátlás DIN EN 1627 szerint (tömör ajtólap, mindkét oldalon tesztelve) | RC 2 | RC 2 |
| CE-jelölés EN 14351-1 szabvány szerint | * | * |
| Novoferm design felülettel is BMR max. | 1.250 x 2.250 | 2.500 x 2.250 |
| Üvegezés |
| |
| Standard szögletes üvegezés Mindkét oldalon látszó csavarozással rögzített, horganyzott, RAL 9016 fehér színre alapozott acél üvegező profilokkal. Felár ellenében rozsdamentes takaróprofillal is rendelhető. Minimális frízszélesség 3 oldalról ≥ 150 mm, a zár felőli oldalon és az állószárny középső ütközőjén ≥ 180 mm. | Méretek: 300 x 300 400 x 400 500 x 500 | * |
| Standard kör alakú üvegezés Kivitel és min. frízszélességek: lásd standard szögletes üvegezésnél | Méretek: ø 350 ø 450 | * |
| Egyedi üvegezések 150 x 150 mm-től 935 x 2134 mm-ig (egyszárnyú), ill. 849 x 2134 mm-ig (kétszárnyú) Kivitel és min. frízszélességek: lásd standard szögletes üvegezésnél |
|
|
* rendelhető - nem rendelhető Minden méret mm-ben van megadva. | ||
| ¹) Füstgátló ajtók felülvilágítóval csak 1-szárnyú kivitelben, max. 1250 mm BRM szélességig rendelhető. Füstgátló ajtó csak kőműves falba (tégla/beton/pórusbeton) történő beépítésre engedélyezett. |
