NOVOPORTA PREMIO (MZ) többcélú acélajtó

A vastag falcos kialakítású NovoPorta Premio MZ többcélú ipari ajtóelemek kül- és beltéri felhasználásra egyaránt alkalmasak.


Vastag falcos kialakítás
A 64 mm vastag, stabil és kellően merev ajtólapok vastag falcos kialakításukkal, esztétikus felületeikkel elegáns irodai környezetben is megállják a helyüket.


Sokféle funkció
A NovoPorta Premio vastag falcos acél ajtóelemek minden igényre kínálnak megoldást: tűzgátló, (EI2 90-ig), füstgátló, biztonsági (RC 4-ig), hanggátló (RW = 53 dB-ig), funkciókkal is kaphatók.


Szerelési előnyök
Egyszerű beépíthetőség pl. falcon keresztüli csavaros rögzítéssel, - gyors hézagkitöltés kőzetgyapot csíkokkal vagy tűzgátló purhabbal.

Novoporta premio (MZ) ajtók összehasonlítása és részletei

Novoporta Premio MZ ajtók - típusösszehasonlítás

Típus

Vastag-
falc

Falc
nélkül

Füst-gátló

Hang-gátló

RC2

RC3

RC4

Hőszige-
telés

Kültéri

DIN EN 14351-1

MZ-1 Premio

1 szárnyú

*



*

*







*

*

*

MZ-2 Premio

2-szárnyú

*



*

*







*

*

*

CLEAN ER-1

1-szárnyú

*



















DB-1 Type 50 Premio

1-szárnyú

*





*

*





*

*

*

Novoporta Premio MZ ajtók - legfontosabb jellemzők

Típus

Kivitel

Vastag falc/  lemezvastagság

Füstgátlás DIN 18095/ DIN EN 1634-3 szerint

Biztonság
DIN EN 1627 szerint

Hanggátlás RWp  laborérték

Hőátbocsátás U-érték
W/m2K

Rendelési méret
mm

Premio MZ-1









Premio MZ-1 GE nagyméret

1 szárnyú

Vastag falc
 1,0/1,5

*

RC 4-ig

40 dB1)

43 dB2)

42 dB4)



1,5

min.
500 x 1500

max.
1375 x 2500

1 szárnyú

Vastag falc
 1,0

*

RC 3-ig

39 dB1)

41 dB2)

1,6

min.
1500 x 3000 max.
1500 x 3500-ig
(mint MZ53-1 típus)



Premio MZ-2







Premio MZ-2 GE
nagyméret

2-szárnyú

Vastag falc
 1,0/1,5

*

RC 3-ig

39 dB1)

41dB2)

42 dB4)

1,5

min.
1050 x 1500

max.
2500 x 2500

2 szárnyú

Vastag falsc
 1,0

*

RC 3-ig

37 dB1)

40 dB2)

1,6

min. 3000x3000
max. 3000x3500
(mint MZ53-2 típus)

A megadott értékek az ajtótípustól és a beépítési szituációtól függenek.     * Rendelhető      - Nem rendelhető

1) süllyedőküszöb    2) ütköző/4 oldalú    3) ráfutó küszöb     4) dupla süllyedőküszöb

NovoPorta Premio MZ ajtók - részletek


Vasalat:
1 db 3-részes konstrukciós pánt és 1 db rugós pánt (2.750 mm-es magasságtól 3 db konstrukciós pánt) szárnyanként, RAL 9016 fehér színre porszórva; opcionálisan rozsdamentes vagy 3D-s állítható pántok; rugós pánt 1.250 x 2.250 mm-es szárnyméretig; 2 db kiemelésgátló biztonsági csap szárnyanként; biztonsági PZ-zár, fekete rendszerkilinccsel, cilinderbetét nélkül, (szükséges cilinderbetét: 85 mm (50+35); kétszárnyú ajtók állószárnyán alsó-felső letűzőzár.
Ajtólapon belső megerősítés felső ajtócsukó részére a pánt felőli oldalon

Tok:
Standard kivitelben: saroktok gumitömítéssel, lemezvastagság: 2,0 mm, tükörszélesség: 50 mm, opcionálisan válaszfaltok, utólag szerelhető tok, profilszám: 2140B, ellentok vagy blokktok

Küszöb:
Standard kivitelben: egyenes, A típus, választható: B1, B2, B3, 4-oldalon körbefutó kerettel; C2 alsó ütközővel; RS1 süllyedőküszöbbel; RS1 dupla süllyedőküszöbbel; RS2 íves küszöbbel és ráfutóküszöbbel

Felület:
Ajtólap és tok standard kivitelben: horganyzott, alapozott RAL 9016 fehér színben
Opcionális felület: ajtólap, tok és pántok designfólia bevonattal



Novoporta premio MZ-1

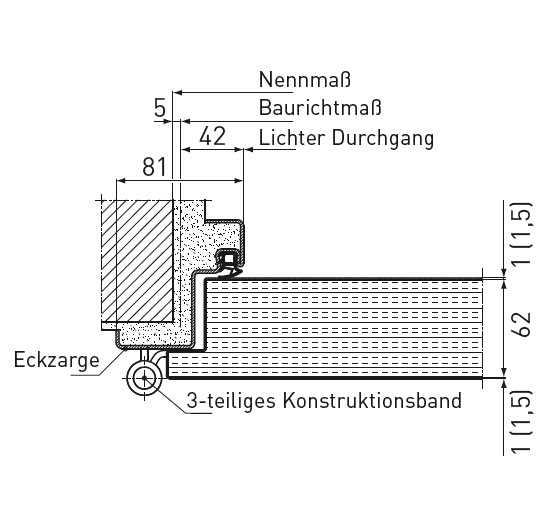

Vízszintes metszet, 1-szárnyú ajtó

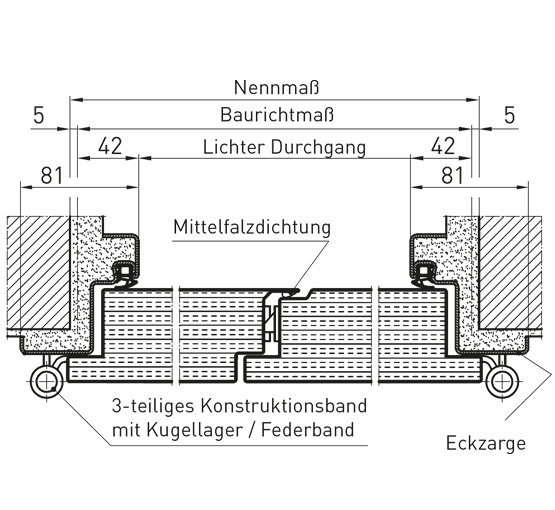

Vízszintes metszet, 2-szárnyú ajtó

DIN bal / DIN jobb

Novoporta premio MZ-2

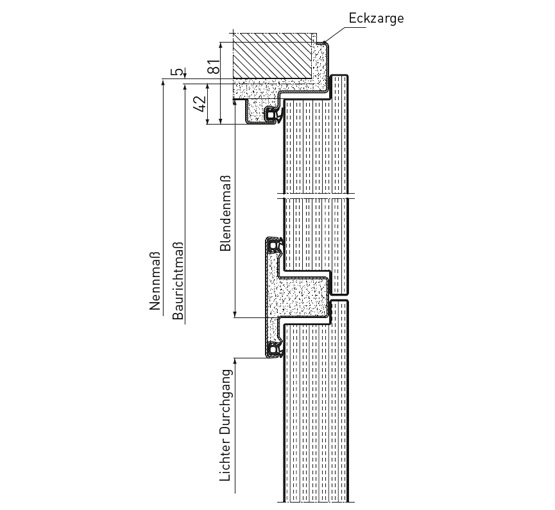

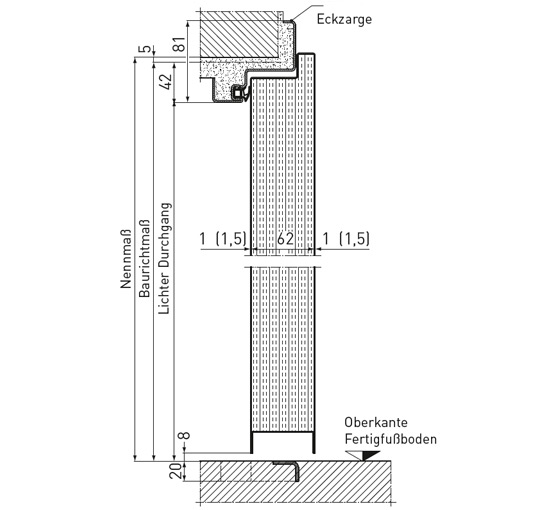

Függőleges metszet

Függőleges metszet felülvilágítóval

További kivitelek:

  • Felülvilágító tömör blende / üveg
  • Hőszigetelt üvegezés standard és egyedi üvegkivágásokkal
  • Füstgátlás (1.375 x 2.500 ill. 2.500 x 2.500 mm-ig) RS1 süllyedőküszöbbel vagy RS2 ráfutóküszöbbel és felső ajtócsukóval (2-szárnyú ajtóknál 2 db Dorma TS 89 F vagy Geze TS 4000 F ajtócsukóval és csukássorrendszabályzóval, állószárnyon alsó-felső reteszeléssel)
  • Hanggátlás (felülvilágítós kivitel nem lehetséges) – EN ISO 140-3 szerint vizsgálva, EN ISO 717-1 szerint osztályozva, (Laborérték tele ajtólap esetén RS1 süllyedőküszöbbel: 1-szárnyú: 40 dB RW,P, 2-szárnyú: 39 dB RW,P)
  • Biztonsági kivitel RC2 és RC3 – EN 1627 szerint – tele ajtólap BRM 2500 x 2500 mm-ig (felülvilágítós kivitelben nincs bevizsgálva)

  • Biztonsági kivitel RC4 – EN 1627 szerint – csak 1-szárnyú, tele ajtólap BRM 1375 x 2500 mm-ig (felülvilágítós kivitelben nincs bevizsgálva)



Novoferm multifunkciós acél ajtóelemek



A multifunkciós acél ajtóelemek előnyeit és felhasználási lehetőségeit a mellékelt videóban foglaltuk össze.

Termékeinkről további videókat a  Novoferm YouTube-csatornán talál:

https://www.youtube.com/NovofermVideos

Előnyök pontokba szedve:

  • Egy- és kétszárnyú többcélú acél ajtóelemek kül- és beltéri felhasználásra
  • Teljesítőképességi jellemzők EN 14351-1 szerint, kültérre CE jelöléssel
  • Hőszigetelő kőzetgyapot tömítés
  • Ajtólap: 3-oldali vastag falccal, 1 mm-es (opcionálisan 1,5 mm-es) acéllemezzel
  • Ajtólap és tok: horganyzott, porszórt RAL9016 fehér színben

Műszaki adatok

Novoporta Premio MZ műszaki adatok
Típusjelölés

NovoPorta Premio MZ-1

egyszárnyú

NovoPorta Premio MZ-2

kétszárnyú

Engedélyezett méretek





Rendelési méret (BRM)                                                                  Szélesség
(szabad átjáróméret (LD))                                                             min. - max.


500 - 1.500
(416 - 1.416)

1.050 - 3.000
(966 - 2.916)

Felülvilágítóval                                                                                 Magasság
                                                                                                            min. - max.

715 - 3.000
(673 - 2.958)

1.500 - 3.000
(1.458 - 2.958)

                                                                                                            Magasság max.

3.750

3.750

ebből ajtó magassága                                                                    Magasság max.

1.375 x 2.500
(1.291 x 2.458)

2.500 x 2.500
(2.416 x 2.458)

Füstgátló kivitel felülvilágítóval                                                       BRM max.

3.500

3.500







Ajtólap





Ajtólap vastagsága kb.

64

64

Lemezvastagság kb.

1,0

(opcionálisan 1,5)

1,0

(opcionálisan 1,5)

Járószárny                                                                                       Szélesség
                                                                                                           min. - max.

-

525 - 1.478

Állószárny                                                                                        Szélesség
                                                                                                           min. - max.


-


525 - 1.478

Nyitásirány

balos/jobbos

járószárny
balos/jobbos

Kivitelek





Hőszigetelt, tömör ajtólap, minden küszöbtípussal
(Ud-érték ajtóelem W/(m2)K)

1,5
> BRM 1.375 x 2.500 1,6

1,5
> BRM 2.500 x 2.500 1,6

Üvegezés

*

*

Füstgátlás                                                                                      Max. méret
                                                                                                         BRM
                                                                                                         (LD)


1.375 x 2.500
(1.291 x 2.458)


2.500 x 2.500
(2.416 x 2.458)

Hanggátlás (süllyedőküszöbbel, üveg nélkül)
(laborérték DIN EN ISO 717-1 szerint)

kb. 40 dB RwP
> BRM 1.375 x 2.500 kb. 39 dB RwP

kb. 39 dB RwP
> BRM 2.500 x 2.500 kb. 37 dB RwP

Betörésgátlás DIN EN 1627 szerint
(tömör ajtólap, mindkét oldalon tesztelve)2)                           BRM max.
                                                                                                         (LD) max.

RC 2 / RC 3 / RC 4 1.375 x 2.500
(1.291 x 2.458)

RC 2 / RC 3
2.500 x 2.500
(2.416 x 2.458)

CE-jelölés EN 14351-1 szabvány szerint











Üvegezések1)





Standard szögletes üvegezés
Mindkét oldalon látszó csavarozással rögzített, horganyzott, RAL 9016 fehér színre alapozott acél üvegező profilokkal.
Felár ellenében rozsdamentes takaróprofillal is rendelhető.
Minimális frízszélesség 3 oldalról ≥ 150 mm, a zár felőli oldalon és az állószárny középső ütközőjén ≥ 180 mm.

*

*

Standard kör alakú üvegezés
Kivitel és min. frízszélességek: lásd standard szögletes üvegezésnél

*

*

Egyedi üvegezések
170 x 270 mm-től 849 x 2,134 mm-ig
Kivitel és min. frízszélességek: lásd standard szögletes üvegezésnél

*

*

  * rendelhető            - nem rendelhető
1) Standard üvegezés csak beltéri használatra
   Az üveget védeni kell az UV-sugárzástól és a halogénizzók közvetlen fényétől.
   A megadott üvegezési méretek keret belméretre vonatkoznak.
   Üvegtípusok és maximális üvegméretek kültéri használatra csak ajánlatkérésre.
2) Felülvilágítós kivitel nem engedélyezett.
    Csak NovoPorta Premio E-S-1 és E-S-2 exkluzív biztonsági ajtó változatban.
Minden méret mm-ben van megadva.
BRM = rendelési méret         RAM = keret külméret              LD = szabad átjáróméret
