FA SZEKCIONÁLT GARÁZSKAPUK

ISO 45 tömör fa szekcionált garázskapuk

Szereti Ön a természetet vagy egyenesen ott is él? Parasztházban vagy vidéki házban lakik? Szeretné, ha a modern technika harmonikusan illeszkedne a vidéki stílusú épületéhez?

Akkor a legjobb megoldás, ha erre a célra egy ISO45 tömör fa szekcionált kaput választ. Életteli természetes külsejükkel lenyűgözik a látogatót, és garázsának elegáns, rusztikus megjelenést kölcsönöznek.
Nincs két egyforma faerezet, és még a modern gépi megmunkálás ellenére is minden Novoferm kapu egyedi alkotás marad.

Tömör fa szekcionált garázskapuk
Minden tömör fa garázskapu 3 réteg északi lucfenyőből vagy 5 réteg okoumé fából ragasztott, vízálló rétegelt lemezből készül.

Északi lucfenyő vagy okoumé
A Novoferm tömör fa garázskapuk kizárólag gondosan válogatott északi lucfenyőből és afrikai okouméból készülnek.

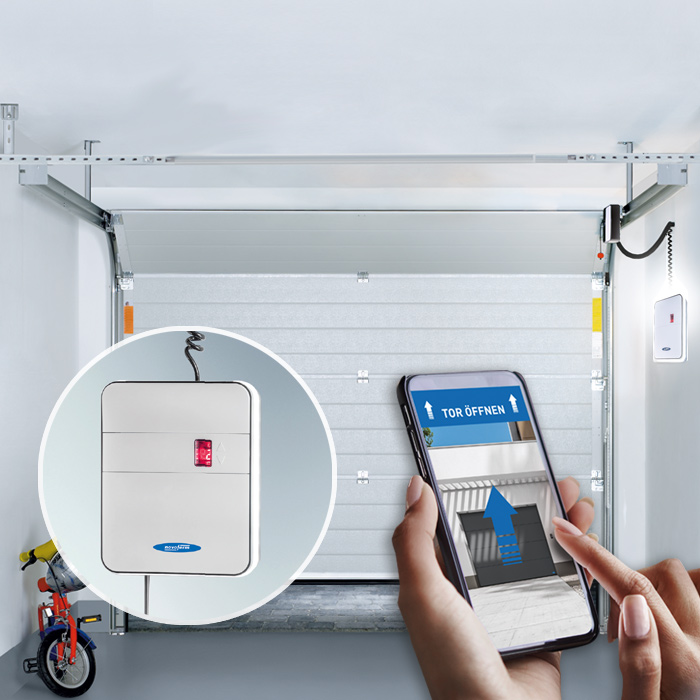

SmartHome-kompatibilis és innovatív
A rugalmas, oldalsó szerelésű, kizárólag a Novofermnél kapható NovoPort hajtás SmartHome rendszerekhez könnyen csatlakoztatható és app-on keresztül működtethető.

Előnyök pontokba szedve:

Lakossági garázsokhoz 2.250 mm-től 5.000 mm szélességig
Kiemelkedő minőség 5 év garanciával (Made in Germany)
Kiváló működés, rendkívül hosszú élettartam és stabilitás a robusztus kialakításnak köszönhetően
TÜV betörésvédelmi minősítés (személybejáró, vészkioldó, ablakok, stb. nélkül)

Magas személybiztonság a külső-belső ujjbecsípődés elleni védelemnek köszönhetően
Tökéletes működési megbízhatóság, könnyű kezelhetőség a stabil torziós rugós tengelyeknek és a rugótörés biztosításnak köszönhetően
Gondosan válogatott északi lucfenyő, vagy észak afrikai okoumé fafajták
Szabadalmaztatott NovoPort® kapuhajtással együtt is elérhető

Felületek és felszereltség

Fastruktúrák és egyedi mintázatok

TERMÉSZETES fa struktúra

A Novoferm tömör fa kapuit csak gondosan válogatott skandináv lucfenyő vagy afrikai okoumé fafajtákból gyártják.

A lucfenyőt elragadóan világos színe és többnyire egyenes szálfutása, míg az okoumét fényes vöröses barna árnyalata jellemzi, mely a napsugárzás hatására sötétebbé válik. Minden fa alapanyag csak ellenőrzött faültetvényekről származik.

... VAGY EGYEDI mart mintázatok

Annak ellenére, hogy minden fakapu már önmagában egyéni megjelenést nyújt, a Berlin kapumodellre saját névjegyét is rányomhatja.
Legyen az egy tájjellegű motívum, nevének kezdőbetűi, a családi címer vagy egy festmény, -egyszerűen küldje el nekünk elképzelését, és mi megvalósítjuk!

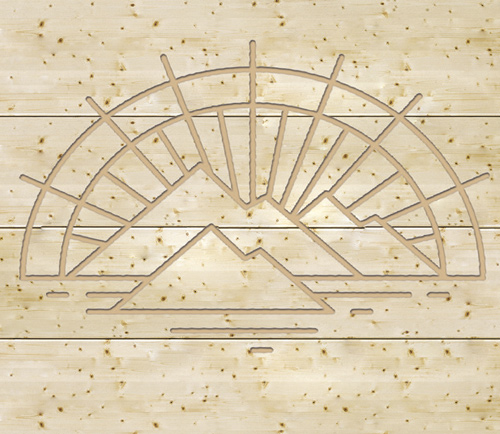

Mellékelt ábra: kapumodell Berlin, egyedi tervezés

Mintázatok

Az összes tömör fa kaput több rétegben ragasztják, ami a skandináv lucfenyőnél 3 réteget, az afrikai okouménél 5 réteget jelent. így a kapulap többrétegű vízálló panelekből épül fel. Beépítés előtt elengedhetetlen a megfelelő felületkezelés (kivéve a gyári lazúrozott okoumét), hogy a kapu felülete sokáig védett maradjon az időjárási viszontagságokkal szemben.

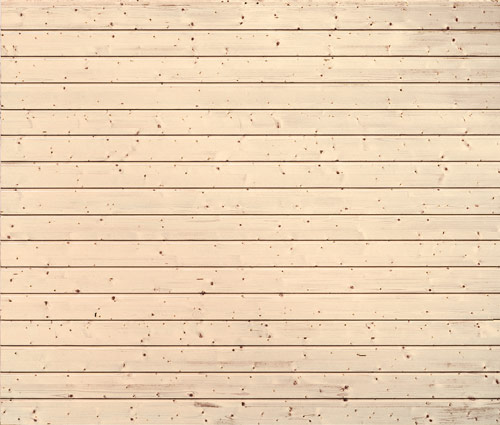

Kapumodell: London
gyári kezeletlen kivitel

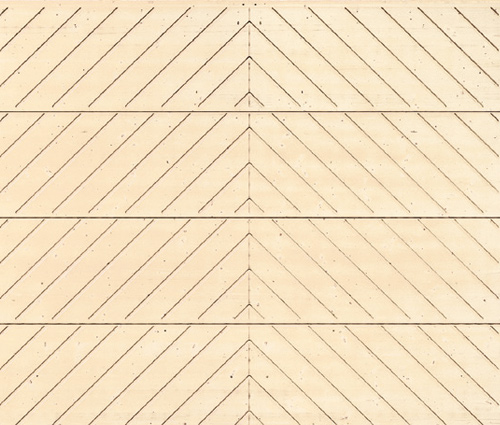

Kapumodell: Amsterdam
színtelen lazúrral

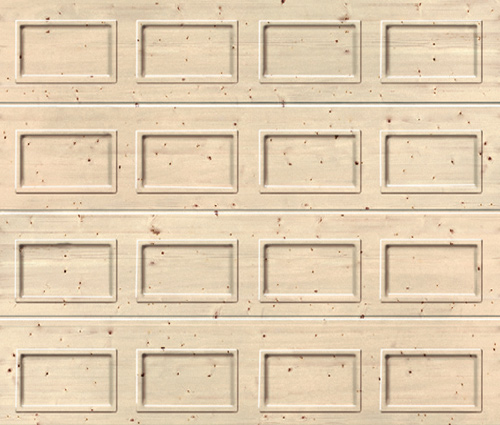

Kapumodell: Madrid
színtelen lazúrral

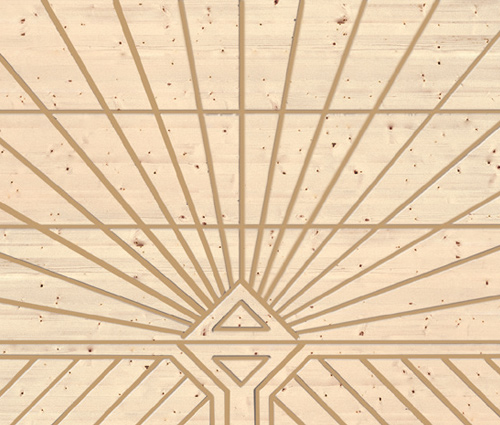

Kapumodell: Paris
színtelen lazúrral

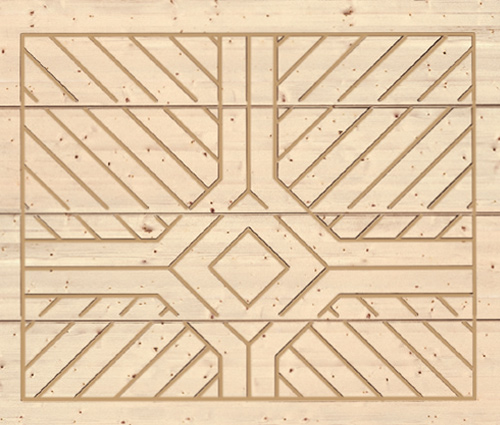

Kapumodell: Rom
színtelen lazúrral

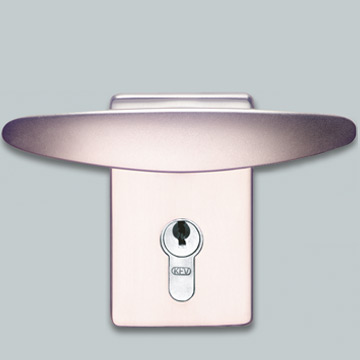

Fogantyúk

Fogantyúváltozatok

műanyag
bevonatos
Super-Color vagy RAL-színben

műanyag
bevonatos
Super-Color vagy RAL-színben

műanyag
bevonatos
Super-Color vagy RAL-színben

rozsdamentes acél

alumínium
ezüst színű, eloxált

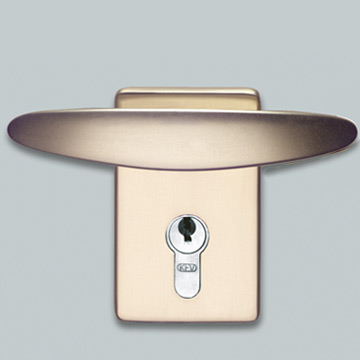

alumínium
újezüst színű, eloxált

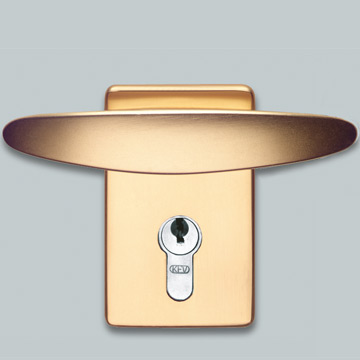

alumínium
sárgaréz színű, eloxált

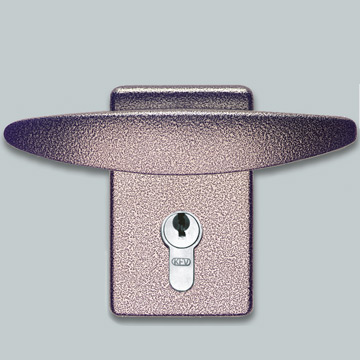

alumínium
rusztikus struktúrájú

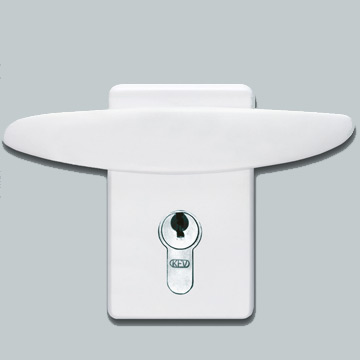

alumínium
műanyaggal bevont, fehér

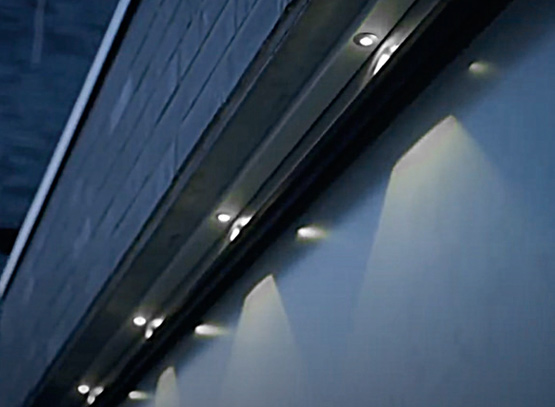

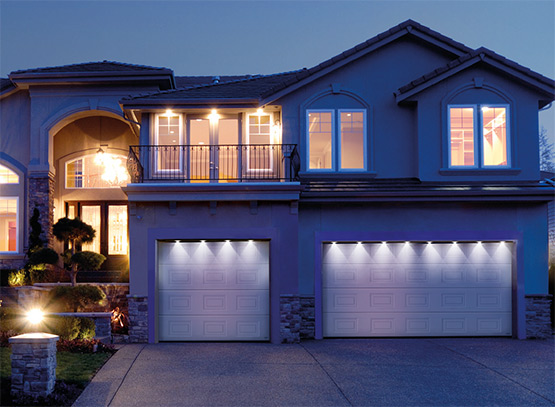

KÜLSŐ LED VILÁGÍTÁS

A LED világító egységnek köszönhetően garázsa naplemente után is magára vonja a figyelmet, nem mellesleg pedig távol tartja az illetéktelen személyeket. Harmonikus összhangot alkot más fényforrásokkal, pl. a megvilágított ablakokkal, így biztosítva házának izgalmas esti hangulatot. A kapu szélességétől függően a világító egység 4, 6 vagy 8 LED-ből áll, melyek egy U-formájú sínben a kapu teljes szélességében egyenletesen vannak elosztva. Vezérlése többféleképpen történhet: ugyanazzal a távirányítóval, amellyel a kaput is mozgatja, külön időkapcsolóval vagy mozgásérzékelővel.

Hely- és energiatakarékos

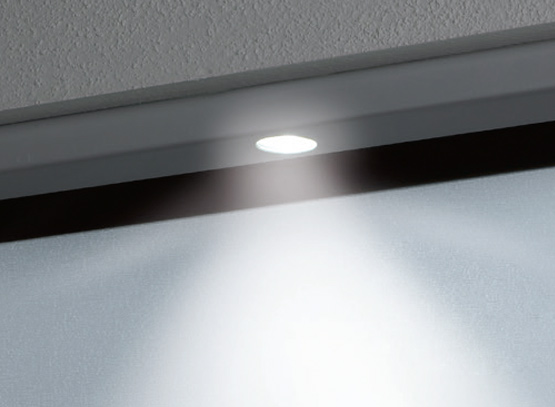

A lapos LED világító egység helytakarékosan a garázs szemöldöke alá építhető be, így majdnem a teljes átjáró magasság szabadon marad. Az alacsony fogyasztású, hosszú élettartamú LED-ek erős fényt árasztanak. A világító egység mindkét oldalon a kapu szélességéhez igazítható, így garantálva a tökéletesen szimmetrikus fényeloszlást.

Előnyök pontokba szedve:

4, 6 vagy 8 LED egyenletes elosztása a teljes 3, 4 vagy 5 méteres kapuszélességben
Kapható hosszúságok: 3 m, 4 m és 5 m - igény esetén rövidíthető!
Kétcsatornás távirányítóval vezérelhető
Világítás kapcsolása opcionálisan a kapu mozgatásával együtt vagy anélkül

Erős fényű megvilágítás alacsony energiafogyasztással
Időjárási viszontagságok ellen védett
Helytakarékos beépíthetőség a garázs szemöldökfal alá
Hosszú élettartamú LED technológia
230V/12V tápegységgel
Eloxált alumínium

GARÁZSKAPU hajtások és tartozékok

Ha garázskaput választ, célszerű azt kapuhajtással együtt megvásárolni, mert aki ma új garázskaput épít be, nemcsak azt szeretné, hogy jól nézzen ki, hanem azt is, hogy könnyen nyitható legyen. Az elektromos hajtással egy gombnyomással növelheti garázsa kényelmi szintjét – egyszerűen a távirányító használatával vagy app-on keresztül.

Az összes Novoferm kaput és hajtást, külön-külön és rendszerbe foglalva is, elismert minősítő intézetek vizsgálták. Ez garantálja a maximális funkcionális megbízhatóságot és tartósságot. A praktikus vészkioldónak köszönhetően pedig áramszünet alatt is be tud jutni a garázsába.

Hajtástípusok

NovoPort® Speed garázskapu-hajtás
szekcionált garázskapukhoz
oldalra szerelhető

Novomatic hajtások
szekcionált és billenő garázskapukhoz,
mennyezetre szerelhető

TARTOZÉKOK garázskapu hajtásokhoz

Tartozékok a maximális kényelem szolgálatában
Mivel megrendelőink más-más igényeket támasztanak kapuinkkal szemben, és a helyszíni beépítési adottságok is nagyban különböznek, széles tartozékkínálatunkból választhatják ki az egyedi elképzeléseiknek leginkább megfelelő kiegészítőket.

Tartozékok garázskapu-hajtásokhoz
távirányítók, nyomógombok, fénysorompók, LED fénycsíkok,...

Műszaki adatok

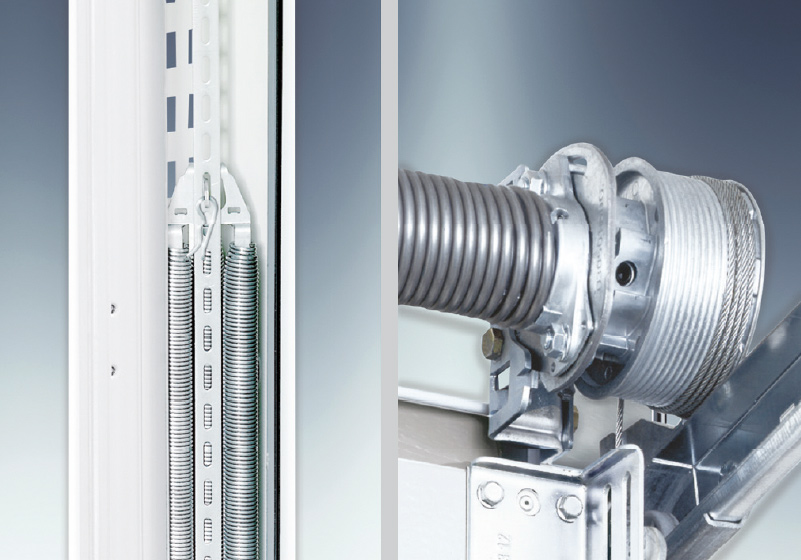

Választható rugórendszerek

Választható rugós kivitelek

Prémium szekcionált garázskapuink választás szerint szerelhetőek többszörös függőleges húzórugós kötegekkel vagy stabil torziós rugós tengellyel.
Összehasonlítva az ISO20 szekcionált garázskapuval, az ISO45 EVO prémium szekcionált garázskapuhoz és az ISO70 Premium Plus szekcionált garázskapuhoz 3.000 x 2.750 mm* (szélesség x magasság) méretig csekély felár ellenében torziós rugótengely is rendelhető, DIN EN 12604 szabvány szerint bevizsgált gondozásmentes rugótörés biztosítással.
Minden nagyobb méretű kapuhoz alapkivitelben torziós rugótengelyes szerkezetet adunk. Így a kapu egy nem várt rugótörés esetén is biztonságosan tart, és könnyen felnyitható.

*Woodgrain felület esetén. Sima felületnél ez a méret 3.000 x 2.500 mm.

Függőleges húzórugó kötegek: ideális megoldás fejújításhoz

Az ISO 20 és ISO 45 szekcionált garázskapuk 3000 mm szélességig, ill. 2500 mm (sima felület) vagy 2750 mm (Woodgrain felület) magasságig függőleges húzórugóköteges rendszerrel kaphatók. Az ISO 70 kapuk esetében a húzórugós megoldás 3.000 mm szélességig és 2.375 mm magasságig lehetséges.
Csekély helyigényük miatt ideális megoldást jelentenek felújításhoz is.

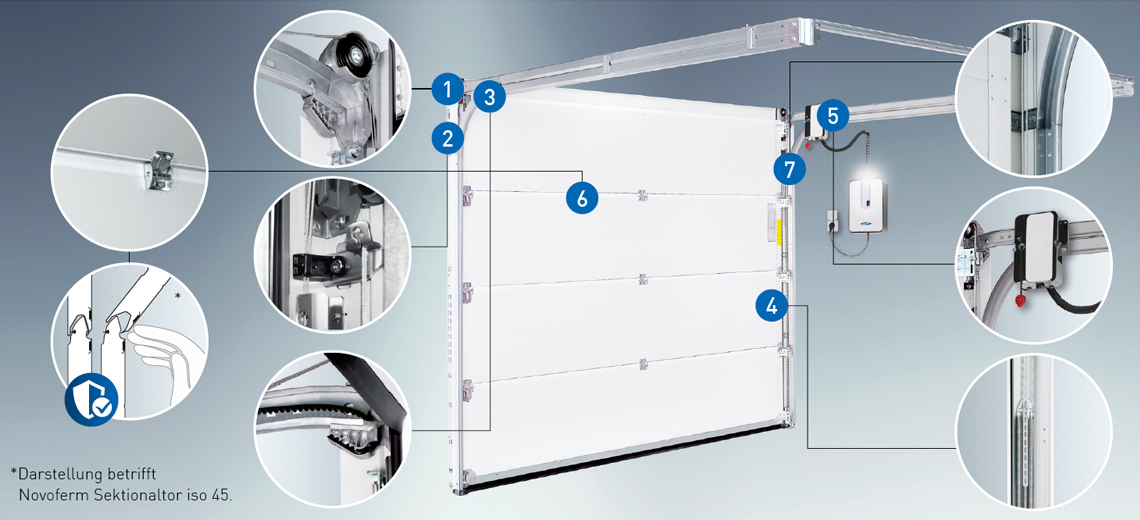

1. Benyúlás ellen védett vezetőgörgő
Az acél drótkötelek egy U alakú görgőházzal rendelkező golyóscsapágyas görgőn keresztül futnak be függőlegesen a szögletes keretbe. Ez a kialakítás függőlegesen helytakarékos megoldásnak számít, szemben az elől elhelyezkedő torziós rugótengelyes megoldással.

2. Drótkötél fogadó
A drótkötél fogadó a drótkötéltartóval együtt gondoskodik a kötél biztos futásáról a szögletes keretben, anélkül, hogy az hozzáérne a különálló szekciókhoz. A kapulap vezetése biztosítja az ajtólap optimális zárási helyzetét.

3. Integrált fogasszíjfeszítő
Ez az új fejlesztésű alkatrész tartja feszesen a gondozásmentes NovoPort®-fogasszíjat.

4. Többszörös húzórugóköteg
A húzórugós kapuk stabil, többszörös húzórugókötegekkel rendelkeznek. A rugóbeállítás a rugókötegek felső részén lehetséges. A függőlegesen elhelyezkedő rugókötegek kis beépítési mélység esetén is megoldást jelentenek, új lehetőségeket nyújtva szűkös helyviszonyok esetén is.

5. NovoPort® - Egyedülálló és rugalmas megoldás
A NovoPort® kapuhajtás rendszert nem csak kényelmes kezelhetősége jellemzi, hanem számos beszereléshez kapcsolódó előnyös tulajdonsága is. A motor nem a más hajtásoknál szokásos módon felül, hanem az oldalsó kapuvezető sínbe integráltan helyezkedik el, a beépítési lehetőségektől függően jobb vagy baloldalon. Így a mennyezet szabadon marad.

6. Ujjbecsípődés elleni védelem
A szekciók és pántok speciális kialakítása eleve kizárja, hogy bármi becsípődjön a kapulap elemei közé.

7. Benyúlás elleni védelem és belső kötélvezetés
A szögletes keret kialakítása lehetetlenné tesz, hogy bárki benyúlhasson az ajtólap és a keret közé. A belső kötélvezetés minimalizálja az esetleges sérülések lehetőségét és megbízható működést biztosít.

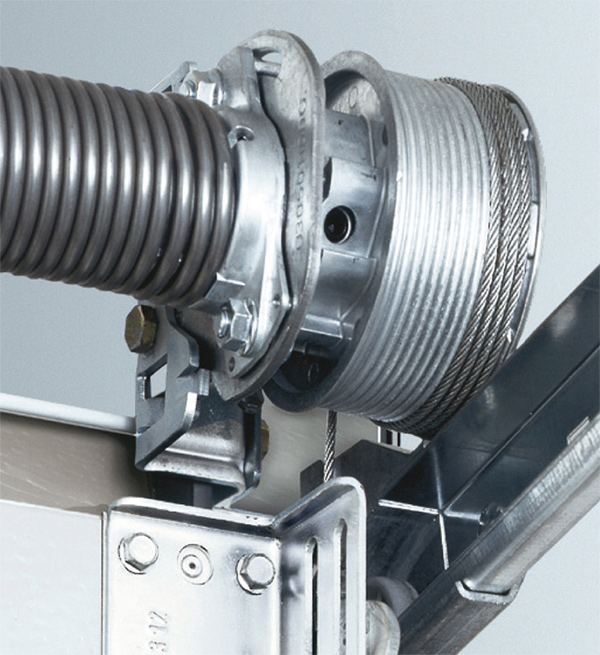

Torziós rugótengelyek

Az ISO 45 EVO prémium és ISO 70 Premium Plus szekcionált garázskapukhoz 3.000 x 2.750 mm* (szélesség x magasság) méretig csekély felár ellenében torziós rugós tengely és gondozásmentes, DIN EN 12604 szabvány szerint bevizsgált rugótörés biztosítás is rendelhető. Minden nagyobb mérethez alapkivitelben torziós rugótengelyes szerkezet jár. A kapu egy nem várt rugótörés esetén is biztonságosan tart, és könnyen felnyitható.

*Érvényes minden woodgrain felületre. Sima felület esetén ez a méret 3.000 x 2.500 mm.

Előnyök pontokba szedve:

Egyszerű szerelhetőség alacsony beépítési magasság esetén is
Könnyen állítható rugó
Rövidebb vízszintes sínek (kevesebb helyigény)
NovoPort® kapuhajtás egyszerű és gyors szerelhetősége

Alapvetően csekélyebb helyigény
ISO45 EVO kapuknál függőleges húzórugóköteges rendszer, ami kedvezőbb árú, mint a torziós rugós tengelyes kialakítás

Függőleges húzórugós kivitel - szabványos MÉRETEK

Kapufelületek: vízszintes bordás, széles bordás, nagy lamellás (Microline is), kazettás

Szabványos méret
Rendelési méret (BRM) (BRB x BRH)	Max. falnyílás méret/ garázs nyílásméret	Keret külső mérete (RAM)	Garázs belső mérete (GIB)	Beépítési mélység (EBT)	Mennyezeti magasság (DH)	Szabad átjáró magasság (LDH)
szélesség x magasság	szélesség x magasság	szélesség x magasság	(min. méret)*	Beépítési mélység (EBT)	(min. méret) kézi működtetés/ NovoPort®	kézi működtetés esetén	hajtással
2250 x 1875	2340 x 1965	2402 x 1985	2410 (2500)	2495	1990	1825	1875
2250 x 2000	2340 x 2090	2402 x 2110	2410 (2500)	2620	2115	1950	2000
2250 x 2125	2340 x 2215	2402 x 2235	2410 (2500)	2745	2240	2075	2125
2375 x 1875	2465 x 1965	2527 x 1985	2535 (2625)	2495	1990	1825	1875
2375 x 2000	2465 x 2090	2527 x 2110	2535 (2625)	2620	2115	1950	2000
2375 x 2075	2465 x 2165	2527 x 2185	2535 (2625)	2695	2190	2025	2075
2375 x 2125	2465 x 2215	2527 x 2235	2535 (2625)	2745	2240	2075	2125
2375 x 2250	2465 x 2340	2527 x 2360	2535 (2625)	2870	2365	2200	2250
2375 x 2375	2465 x 2465	2527 x 2485	2535 (2625)	2995	2490	2325	2375
2500 x 1875	2590 x 1965	2652 x 1985	2660 (2750)	2495	1990	1825	1875
2500 x 2000	2590 x 2090	2652 x 2110	2660 (2750)	2620	2115	1950	2000
2500 x 2075	2590 x 2165	2652 x 2185	2660 (2750)	2695	2190	2025	2075
2500 x 2125	2590 x 2215	2652 x 2235	2660 (2750)	2745	2240	2075	2125
2500 x 2250	2590 x 2340	2652 x 2360	2660 (2750)	2870	2365	2200	2250
2500 x 2375	2590 x 2465	2652 x 2485	2660 (2750)	2995	2490	2325	2375
2500 x 2500	2590 x 2590	2652 x 2610	2660 (2750)	3120	2615	2450	2500
2500 x 2750	2590 x 2840	2652 x 2860	2660 (2750)	3370	2865	2700	2750
2625 x 2125	2715 x 2215	2777 x 2235	2785 (2875)	2745	2240	2075	2125
2750 x 2000	2840 x 2090	2902 x 2110	2910 (3000)	2620	2115	1950	2000
2750 x 2125	2840 x 2215	2902 x 2235	2910 (3000)	2745	2240	2075	2125
2750 x 2250	2840 x 2340	2902 x 2360	2910 (3000)	2870	2365	2200	2250
2750 x 2750	2840 x 2840	2902 x 2860	2910 (3000)	3370	2865	2700	2750
3000 x 2000	3090 x 2090	3152 x 2110	3160 (3250)	2620	2115	1950	2000
3000 x 2125	3090 x 2215	3152 x 2235	3160 (3250)	2745	2240	2075	2125
3000 x 2250	3090 x 2340	3152 x 2360	3160 (3250)	2870	2365	2200	2250
3000 x 2375	3090 x 2465	3152 x 2485	3160 (3250)	2995	2490	2325	2375
3000 x 2500	3090 x 2590	3152 x 2610	3160 (3250)	3120	2615	2450	2500
3000 x 2375	3090 x 2465	3152 x 2485	3160 (3250)	2995	2490	2325	2375
3000 x 2500	3090 x 2590	3152 x 2610	3160 (3250)	3120	2615	2450	2500
*Alumínium keretkészlet vagy szerelési segédeszközök használata esetén: oldalanként 90 mm hely szükséges (GIB = BRB + 180 mm).

Függőleges húzórugós kivitel - szükséges méretek felújítás esetén

Billenő kapu cseréje szekcionált kapura

Meglévő billenőkapu Novoferm K®/ versenytárs termékek			Új felújítási méret
Rendelési méret (BRM)	Keret külső mérete (RAM)	Szabad átjáró magasság (LDH)	Rendelési méret (BRM)	Max. falnyílás méret/ garázs nyílásméret	Keret külső mérete (RAM)	Garázs belső mérete (GIB)	Beépítési mélység (EBT)	Mennyezeti magasság (DH)	Szabad átjáró magasság (LDH)
szélesség x magasság	szélesség x magasság		szélesség x magasság	szélesség x magasság	szélesség x magasság	(min. méret)*	Beépítési mélység (EBT)	(min. méret) kézi működtetés/ NovoPort®	kézi működtetés esetén	hajtással
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2035	2350 (2440)	2545	2040	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2160	2350 (2440)	2670	2165	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2035	2475 (2565)	2545	2040	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2160	2475 (2565)	2670	2165	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2285	2475 (2565)	2795	2290	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2035	2600 (2690)	2545	2040	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2160	2600 (2690)	2670	2165	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2285	2600 (2690)	2795	2290	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2160	3100 (3190)	2670	2165	2000	2050
*Alumínium keretkészlet vagy szerelési segédeszközök használata esetén: oldalanként 90 mm szükséges (GIB = BRB + 180 mm).

Elől elhelyezett torziós rugótengely (VL) - szabványos méretek

Kapufelületek: vízszintes bordás, széles bordás, nagy lamellás (Microline is), kazettás

Szabványos méretek
Rendelési méret (BRM) (BRB x BRH)	Max. falnyílás méret/ garázs nyílásméret	Keret külső mérete (RAM)	Beépítési mélység (EBT)	Garázs belső mérete (GIB)	Mennyezeti magasság (DH)	Szabad átjáró magasság (LDH) acél garázskapuk		Szabad átjáró magasság (LDH) fa garázskapuk
szélesség x magasság	szélesség x magasság	szélesség x magasság	Beépítési mélység (EBT)	(min. méret)*	(min. méret) kézi működtetés/ NovoPort®	kézi működtetés esetén	hajtással	kézi működtetés esetén	hajtással
2250 x 1875	2340 x 1965	2402 x 2085	2495	2410 (2500)	2090	1825	1875	1735	1835
2250 x 2000	2340 x 2090	2402 x 2210	2620	2410 (2500)	2215	1950	2000	1860	1960
2250 x 2125	2340 x 2215	2402 x 2335	2745	2410 (2500)	2340	2075	2125	1985	2085
2375 x 1875	2465 x 1965	2527 x 2085	2495	2535 (2625)	2090	1825	1875	1735	1835
2375 x 2000	2465 x 2090	2527 x 2210	2620	2535 (2625)	2215	1950	2000	1860	1960
2375 x 2075	2465 x 2165	2527 x 2285	2695	2535 (2625)	2290	2025	2075	1935	2035
2375 x 2125	2465 x 2215	2527 x 2335	2745	2535 (2625)	2340	2075	2125	1985	2085
2375 x 2250	2465 x 2340	2527 x 2460	2870	2535 (2625)	2465	2200	2250	2110	2210
2500 x 1875	2590 x 1965	2652 x 2085	2495	2660 (2750)	2090	1825	1875	1735	1835
2500 x 2000	2590 x 2090	2652 x 2210	2620	2660 (2750)	2215	1950	2000	1860	1960
2500 x 2075	2590 x 2165	2652 x 2285	2695	2660 (2750)	2290	2025	2075	1935	2035
2500 x 2125	2590 x 2215	2652 x 2335	2745	2660 (2750)	2340	2075	2125	1985	2085
2500 x 2250	2590 x 2340	2652 x 2460	2870	2660 (2750)	2465	2200	2250	2110	2210
2500 x 2375	2590 x 2465	2652 x 2585	2995	2660 (2750)	2590	2325	2375	2235	2335
2500 x 2500	2590 x 2590	2652 x 2710	3120	2660 (2750)	2715	2450	2500	2360	2460
2500 x 2750	2590 x 2840	2652 x 2960	3370	2660 (2750)	2965	2700	2750	2610	2710
2625 x 2125	2715 x 2215	2777 x 2335	2745	2785 (2875)	2340	2075	2125	1985	2085
2750 x 2000	2840 x 2090	2902 x 2210	2620	2910 (3000)	2215	1950	2000	1860	1960
2750 x 2125	2840 x 2215	2902 x 2335	2745	2910 (3000)	2340	2075	2125	1985	2085
2750 x 2250	2840 x 2340	2902 x 2460	2870	2910 (3000)	2465	2200	2250	2110	2210
2750 x 2750	2840 x 2840	2902 x 2960	3370	2910 (3000)	2965	2700	2750	2610	2710
3000 x 2000	3090 x 2090	3152 x 2210	2620	3160 (3250)	2215	1950	2000	1860	1960
3000 x 2125	3090 x 2215	3152 x 2335	2745	3160 (3250)	2340	2075	2125	1985	2085
3000 x 2250	3090 x 2340	3152 x 2460	2870	3160 (3250)	2465	2200	2250	2110	2210
3000 x 2375	3090 x 2465	3152 x 2585	2995	3160 (3250)	2590	2325	2375	2235	2335
3000 x 2500	3090 x 2590	3152 x 2710	3120	3160 (3250)	2715	2450	2500	2360	2460
3000 x 3000	3090 x 3090	3152 x 3210	3620	3160 (3250)	3215	2950	3000	2860	2960
3250 x 2000	3340 x 2090	3402 x 2210	2620	3410 (3500)	2215	1950	2000	1860	1910
3250 x 2125	3340 x 2215	3402 x 2335	2745	3410 (3500)	2340	2075	2125	1985	2035
3250 x 2250	3340 x 2340	3402 x 2460	2870	3410 (3500)	2465	2200	2250	2110	2160
3500 x 2000	3590 x 2090	3652 x 2210	2620	3660 (3750)	2215	1950	2000	1860	1910
3500 x 2125	3590 x 2215	3652 x 2335	2745	3660 (3750)	2340	2075	2125	1985	2035
3500 x 2250	3590 x 2340	3652 x 2460	2870	3660 (3750)	2465	2200	2250	2110	2160
3750 x 2000	3840 x 2090	3902 x 2210	2620	3910 (4000)	2215	1950	2000	1860	1910
3750 x 2125	3840 x 2215	3902 x 2335	2745	3910 (4000)	2340	2075	2125	1985	2035
3750 x 2250	3840 x 2340	3902 x 2460	2870	3910 (4000)	2465	2200	2250	2110	2160
4000 x 2000	4090 x 2090	4152 x 2210	2620	4160 (4250)	2215	1950	2000	1860	1910
4000 x 2125	4090 x 2215	4152 x 2335	2745	4160 (4250)	2340	2075	2125	1985	2035
4000 x 2250	4090 x 2340	4152 x 2460	2870	4160 (4250)	2465	2200	2250	2110	2160
4250 x 2000	4340 x 2090	4402 x 2210	2620	4410 (4500)	2215	1950	2000	1860	1910
4250 x 2125	4340 x 2215	4402 x 2335	2745	4410 (4500)	2340	2075	2125	1985	2035
4250 x 2250	4340 x 2340	4402 x 2460	2870	4410 (4500)	2465	2200	2250	2110	2160
4500 x 2000	4590 x 2090	4652 x 2210	2620	4660 (4750)	2215	1950	2000	1860	1910
4500 x 2125	4590 x 2215	4652 x 2335	2745	4660 (4750)	2340	2075	2125	1985	2035
4500 x 2250	4590 x 2340	4652 x 2460	2870	4660 (4750)	2465	2200	2250	2110	2160
4750 x 2000	4840 x 2090	4902 x 2210	2620	4910 (5000)	2215	1950	2000	1860	1910
4750 x 2125	4840 x 2215	4902 x 2335	2745	4910 (5000)	2340	2075	2125	1985	2035
4750 x 2250	4840 x 2340	4902 x 2460	2870	4910 (5000)	2465	2200	2250	2110	2160
5000 x 2000	5090 x 2090	5152 x 2210	2620	5160 (5250)	2215	1950	2000	1860	1910
5000 x 2125	5090 x 2215	5152 x 2335	2745	5160 (5250)	2340	2075	2125	1985	2035
5000 x 2250	5090 x 2340	5152 x 2460	2870	5160 (5250)	2465	2200	2250	2110	2160
5500 x 2000	5590 x 2090	5652 x 2210	2620	5660 (5750)	2215	1950	2000	-	-
5500 x 2125	5590 x 2215	5652 x 2335	2745	5660 (5750)	2340	2075	2125	-	-
5500 x 2250	5590 x 2340	5652 x 2460	2870	5660 (5750)	2465	2200	2250	-	-
A szekciók száma, magassága és a bordák távolsága ISO 45 fa szekcionált kapuk esetén eltérhet. Erősített szögvas keret, alumínium keretkészlet vagy szerelési segédeszközök használata esetén: oldalanként 90 mm hely szükséges (GIB = BRB + 180 mm).

Elől elhelyezett torziós rugótengely (VL) - szükséges méretek felújítás esetén

Billenő kapu cseréje szekcionált kapura

Meglévő billenőkapu Novoferm K®/ versenytárs termékek			Új felújítási méret
Rendelési méret (BRM)	Keret külső mérete (RAM)	Szabad átjáró magasság (LDH)	Rendelési méret (BRM)	Max. falnyílás méret/ garázs nyílásméret	Keret külső mérete (RAM)	Garázs belső mérete (GIB)	Beépítési mélység (EBT)	Mennyezeti magasság (DH)	Szabad átjáró magasság (LDH)
szélesség x magasság	szélesség x magasság		szélesség x magasság	szélesség x magasság	szélesség x magasság	(min. méret)*	Beépítési mélység (EBT)	(min. méret) kézi működtetés/ NovoPort®	kézi működtetés esetén	hajtással
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2135	2350 (2440)	2545	2140	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2260	2350 (2440)	2670	2265	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2135	2475 (2565)	2545	2140	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2260	2475 (2565)	2670	2265	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2385	2475 (2565)	2795	2390	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2135	2600 (2690)	2545	2140	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2260	2600 (2690)	2670	2265	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2385	2600 (2690)	2795	2390	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2260	3100 (3190)	2670	2265	2000	2050
*Alumínium keretkészlet vagy szerelési segédeszközök használata esetén: oldalanként 90 mm szükséges (GIB = BRB + 180 mm).

Hátul elhelyezett torziós rugótengely (HL) - szabványos méretek

Kapufelületek: vízszintes bordás, széles bordás, nagy lamellás (Microline is), kazettás

Szabványos méret
Rendelési méret (BRM) (BRB x BRH) Szélesség x magasság	Max. falnyílás méret/ garázs nyílásméret Szélesség x magasság	Keret külső mérete (RAM) Szélesség x magasság	Beépítési mélység (EBT)	Garázs belső mérete (GIB) (min. méret)*	Mennyezeti magasság (DH) (min. méret) kézi működtetés/ NovoPort®	Szabad átjáró magasság (LDH) Acél garázskapuk		Szabad átjáró magasság (LDH) Fa garázskapuk
		Keret külső mérete (RAM) Szélesség x magasság	Beépítési mélység (EBT)	Garázs belső mérete (GIB) (min. méret)*		kézi működtetés esetén	hajtással	kézi működtetés esetén	hajtással
2250 x 1875	2340 x 1965	2402 x 1985	2625	2410 (2500)	1990	1825	1875	1735	1835
2250 x 2000	2340 x 2090	2402 x 2110	2750	2410 (2500)	2115	1950	2000	1860	1960
2250 x 2125	2340 x 2215	2402 x 2235	2875	2410 (2500)	2240	2075	2125	1985	2085
2375 x 1875	2465 x 1965	2527 x 1985	2625	2535 (2625)	1990	1825	1875	1735	1835
2375 x 2000	2465 x 2090	2527 x 2110	2750	2535 (2625)	2115	1950	2000	1860	1960
2375 x 2075	2465 x 2165	2527 x 2185	2825	2535 (2625)	2190	2025	2075	1935	2035
2375 x 2125	2465 x 2215	2527 x 2235	2875	2535 (2625)	2240	2075	2125	1985	2085
2375 x 2250	2465 x 2340	2527 x 2360	3000	2535 (2625)	2365	2200	2250	2110	2210
2500 x 1875	2590 x 1965	2652 x 1985	2625	2660 (2750)	2115	1825	1875	1735	1835
2500 x 2000	2590 x 2090	2652 x 2110	2750	2660 (2750)	2190	1950	2000	1860	1960
2500 x 2075	2590 x 2165	2652 x 2185	2825	2660 (2750)	2090	2025	2075	1935	2035
2500 x 2125	2590 x 2215	2652 x 2235	2875	2660 (2750)	2240	2075	2125	1985	2085
2500 x 2250	2590 x 2340	2652 x 2360	3000	2660 (2750)	2365	2200	2250	2110	2210
2500 x 2375	2590 x 2465	2652 x 2485	3125	2660 (2750)	2490	2325	2375	2235	2335
2500 x 2500	2590 x 2590	2652 x 2610	3250	2660 (2750)	2615	2450	2500	2360	2460
2500 x 2750	2590 x 2840	2652 x 2860	3500	2660 (2750)	2865	2700	2750	2610	2710
2625 x 2125	2715 x 2215	2777 x 2235	2875	2785 (2875)	2240	2075	2125	1985	2085
2750 x 2000	2840 x 2090	2902 x 2110	2750	2910 (3000)	2115	1950	2000	1860	1960
2750 x 2125	2840 x 2215	2902 x 2235	2875	2910 (3000)	2240	2075	2125	1985	2085
2750 x 2250	2840 x 2340	2902 x 2360	3000	2910 (3000)	2365	2200	2250	2110	2210
2750 x 2750	2840 x 2840	2902 x 2860	3500	2910 (3000)	2865	2700	2750	2610	2710
3000 x 2000	3090 x 2090	3152 x 2110	2750	3160 (3250)	2115	1950	2000	1860	1960
3000 x 2125	3090 x 2215	3152 x 2235	2875	3160 (3250)	2240	2075	2125	1985	2085
3000 x 2250	3090 x 2340	3152 x 2360	3000	3160 (3250)	2365	2200	2250	2110	2210
3000 x 2375	3090 x 2465	3152 x 2485	3125	3160 (3250)	2490	2325	2375	2235	2335
3000 x 2500	3090 x 2590	3152 x 2610	3750	3160 (3250)	2615	2450	2500	2360	2460
3000 x 3000	3090 x 3090	3152 x 3110	3620	3160 (3250)	3115	2950	3000	2860	2960
3250 x 2000	3340 x 2090	3402 x 2110	2750	3410 (3500)	2115	1950	2000	1860	1910
3250 x 2125	3340 x 2215	3402 x 2235	2875	3410 (3500)	2240	2075	2125	1985	2035
3250 x 2250	3340 x 2340	3402 x 2360	3000	3410 (3500)	2365	2200	2250	2110	2160
3500 x 2000	3590 x 2090	3652 x 2110	2750	3660 (3750)	2115	1950	2000	1860	1910
3500 x 2125	3590 x 2215	3652 x 2235	2875	3660 (3750)	2240	2075	2125	1985	2035
3500 x 2250	3590 x 2340	3652 x 2360	3000	3660 (3750)	2365	2200	2250	2110	2160
3750 x 2000	3840 x 2090	3902 x 2110	2750	3910 (4000)	2115	1950	2000	1860	1910
3750 x 2125	3840 x 2215	3902 x 2235	2875	3910 (4000)	2240	2075	2125	1985	2035
3750 x 2250	3840 x 2340	3902 x 2360	3000	3910 (4000)	2365	2200	2250	2110	2160
4000 x 2000	4090 x 2090	4152 x 2110	2750	4160 (4250)	2115	1950	2000	1860	1910
4000 x 2125	4090 x 2215	4152 x 2235	2875	4160 (4250)	2240	2075	2125	1985	2035
4000 x 2250	4090 x 2340	4152 x 2360	3000	4160 (4250)	2365	2200	2250	2110	2160
4250 x 2000	4340 x 2090	4402 x 2110	2750	4410 (4500)	2115	1950	2000	1860	1910
4250 x 2125	4340 x 2215	4402 x 2235	2875	4410 (4500)	2240	2075	2125	1985	2035
4250 x 2250	4340 x 2340	4402 x 2360	3000	4410 (4500)	2365	2200	2250	2110	2160
4500 x 2000	4590 x 2090	4652 x 2110	2750	4660 (4750)	2115	1950	2000	1860	1910
4500 x 2125	4590 x 2215	4652 x 2235	2875	4660 (4750)	2240	2075	2125	1985	2035
4500 x 2250	4590 x 2340	4652 x 2360	3000	4660 (4750)	2365	2200	2250	2110	2160
4750 x 2000	4840 x 2090	4902 x 2110	2750	4910 (5000)	2115	1950	2000	1860	1910
4750 x 2125	4840 x 2215	4902 x 2235	2875	4910 (5000)	2240	2075	2125	1985	2035
4750 x 2250	4840 x 2340	4902 x 2360	3000	4910 (5000)	2365	2200	2250	2110	2160
5000 x 2000	5090 x 2090	5152 x 2110	2750	5160 (5250)	2115	1950	2000	1860	1910
5000 x 2125	5090 x 2215	5152 x 2235	2875	5160 (5250)	2240	2075	2125	1985	2035
5000 x 2250	5090 x 2340	5152 x 2360	3000	5160 (5250)	2365	2200	2250	2110	2160
5500 x 2000	5590 x 2090	5652 x 2110	2750	5660 (5750)	2115	1950	2000	-	-
5500 x 2125	5590 x 2215	5652 x 2235	2875	5660 (5750)	2240	2075	2125	-	-
5500 x 2250	5590 x 2340	5652 x 2360	3000	5660 (5750)	2365	2200	2250	-	-
A szekciók száma, magassága és a bordák távolsága ISO 45 fa szekcionált kapuk esetén eltérhet. Erősített szögvas keret, alumínium keretkészlet vagy szerelési segédeszközök használata esetén: oldalanként 90 mm hely szükséges (GIB = BRB + 180 mm).

Hátul elhelyezett torziós rugótengely (HL) - szükséges méretek felújítás esetén

Billenő kapu cseréje szekcionált kapura

Meglévő billenőkapu Novoferm K®/ versenytárs termékek			Új felújítási méret
Rendelési méret (BRM)	Keret külső mérete (RAM)	Szabad átjáró magasság (LDH)	Rendelési méret (BRM)	Max. falnyílás méret/ garázs nyílásméret	Keret külső mérete (RAM)	Garázs belső mérete (GIB)	Beépítési mélység (EBT)	Mennyezeti magasság (DH)	Szabad átjáró magasság (LDH)
szélesség x magasság	szélesség x magasság		szélesség x magasság	szélesség x magasság	szélesség x magasság	(min. méret)*	Beépítési mélység (EBT)	(min. méret) kézi működtetés/ NovoPort®	kézi működtetés esetén	hajtással
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2035	2350 (2440)	2675	2040	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2160	2350 (2440)	2800	2165	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2035	2475 (2565)	2675	2040	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2160	2475 (2565)	2800	2165	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2285	2475 (2565)	2925	2290	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2035	2600 (2690)	2675	2040	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2160	2600 (2690)	2800	2165	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2285	2600 (2690)	2925	2290	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2160	3100 (3190)	2800	2165	2000	2050
A szekciók száma, magassága és a bordák távolsága ISO 45 fa szekcionált kapuk esetén eltérhet. Erősített szögvas keret, alumínium keretkészlet vagy szerelési segédeszközök használata esetén: oldalanként 90 mm hely szükséges (GIB = BRB + 180 mm).

Beépítési méretek - tetőkövető sínvezetés

Beépítési méretek elől elhelyezett rugótengelyes kapu (VL)

VL			0°	15°		20°		25°		30°
BRH	RAMH	BD (ZS)	EBTA	EBTA15	EBHA15	EBTA20	EBHA20	EBTA25	EBHA25	EBTA30	EBHA30
1875	2115	20	3320	3238	2795	3152	3068	3042	3333	2909	3588
2000	2240	20	3320	3238	2920	3152	3193	3042	3458	2909	3713
2125	2365	20	3320	3238	3045	3152	3318	3042	3583	2909	3838
2250	2490	20	3320	3238	3170	3152	3443	3042	3708	2909	3963
2375	2615	30	3570	3479	3359	3387	3654	3268	3939	3126	4213
2500	2740	30	3570	3479	3484	3387	3779	3268	4064	3126	4338
2625	2865	40	4320	4204	3803	4091	4160	3948	4506	3775	4838
2750	2990	40	4320	4204	3928	4091	4285	3948	4631	3775	4963
2875	3115	40	4320	4204	4053	4091	4410	3948	4756	3775	5088
3,000	3240	40	4320	4204	4178	4091	4535	3948	4881	3775	5213
3125	3365	40	4320	4204	4303	4091	4660	3948	5006	3775	5338

Beépítési méretek hátul elhelyezett rugótengelyes kapu (HL)

HL			0°	15°		20°		25°		30°
BRH	RAMH	BD (ZS)	EBTA	EBTA15	EBHA15	EBTA20	EBHA20	EBTA25	EBHA25	EBTA30	EBHA30
1875	1875 1985	20	3320	3208	2820	3122	3093	3012	3358	2879	3613
2000	2110	20	3320	3208	2945	3122	3218	3012	3483	2879	3738
2125	2235	20	3320	3208	3070	3122	3343	3012	3608	2879	3863
2250	2360	20	3320	3449	3259	3357	3554	3238	3839	3096	4113
2375	2485	30	3570	3449	3384	3357	3679	3238	3964	3096	4238
2500	2610	40	4320	4174	3703	4061	4060	3918	4406	3745	4738
2625	2735	40	4320	4174	3828	4061	4185	3918	4531	3745	4863
2750	2860	40	4320	4174	3953	4061	4310	3918	4656	3745	4988
2875	2985	40	4320	4174	4078	4061	4435	3918	4781	3745	5113
3,000	3110	40	4320	4174	4203	4061	4560	3918	4906	3745	5238
3125	3235	40	4320	4174	4328	4061	4685	3918	5031	3745	5363

Színmegfelelőségek

Színmegfelelőségek ablakokhoz, bevilágító sávokhoz, alu profilokhoz

Kapuszín	Megfelelő szín
Golden oak	~ RAL 8007
Dark oak	~ RAL 8028
Mahagóni	Kevert színárnyalat
Winchester	~ RAL 8001
Night oak	~ RAL 8022
Satin white	~ RAL 9016
Satin grey	Kevert színárnyalat
Satin dark grey	~ RAL 7016
Satin window grey	~ RAL 7040
Satin brown	~ RAL 8014
Satin black	Kevert színárnyalat

Beépítés

Automata szekcionált garázskapuk beépítése

Az alábbi videó a Novoferm szekcionált kapuk lépésről lépésre történő beépítését mutatja be. A videók csak a beépítési, üzemeltetési és karbantartási útmutató kiegészítésére szolgálnak. Nem helyettesítik a szakképzett szakemberek által végzett szakszerű beépítést.

AUTOMATA SZEKCIONÁLT GARÁZSKAPU BEÉPÍTÉSE

A bal oldali animációra kattintva megtekintheti a Novoferm szekcionált garázskapu beépítését egy Novomatic 573 S hajtással ellátott ISO 45 típusú, függőleges húzórugós garázskapu példáján keresztül.

Termékeinkről további videókat a Novoferm YouTube-csatornán talál:

https://www.youtube.com/NovofermVideos

Felkeltettük az érdeklődését?

Keressen bennünket a KAPCSOLAT-fülön található elérhetőségeinken.

Kapcsolat

Valami mást szeretne?

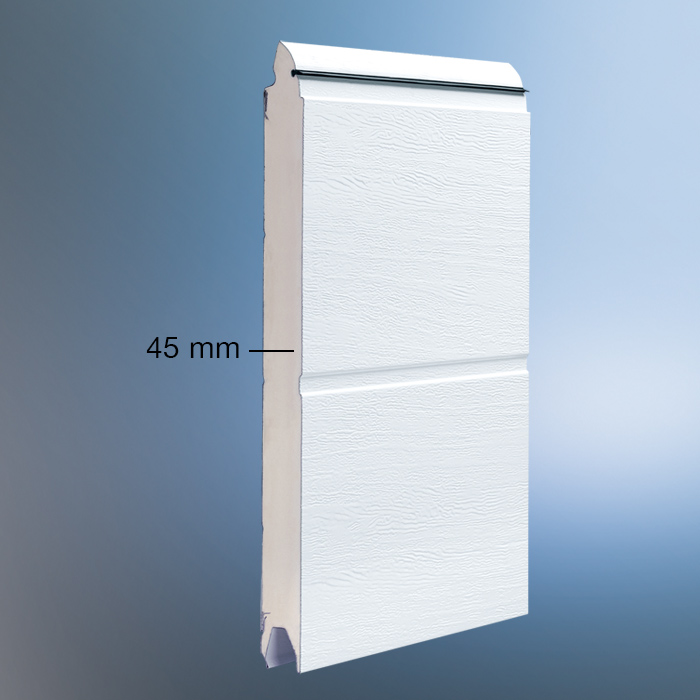

ISO45 EVOLUTION PREMIUM szekcionált garázskapuk

Kimagasló igényei vannak?
Mindig mindenből a legjobbat szeretné kihozni?

Az ISO45 EVOLUTION PREMIUM szekcionált garázskapuval mindez egyszerre elérhetővé vált:
Az új EVO kapumodell minden igényt kielégítően energiahatékonyságot, biztonságot, modern megjelenést és megbízható minőséget kínál Önnek.

Az alábbiakban részletesen bemutatjuk az EVOLUTION PREMIUM szekcionált garázskaput, annak kialakítási megoldásait, előnyeit és a választható design-kiviteleket.

iso 45 Evolution Premium szekcionált garázskapuk
