iso 20 SZEKCIONÁLT GARÁZSKAPUK

Színek és mintázatok széles választéka? Mindezt kedvező áron? Magas minőség, kényelem, biztonság és energiahatékonyság?

Ha mindezen kívánságokat egy termékben szeretné viszontlátni, akkor válassza az ISO20 szekcionált garázskaput!

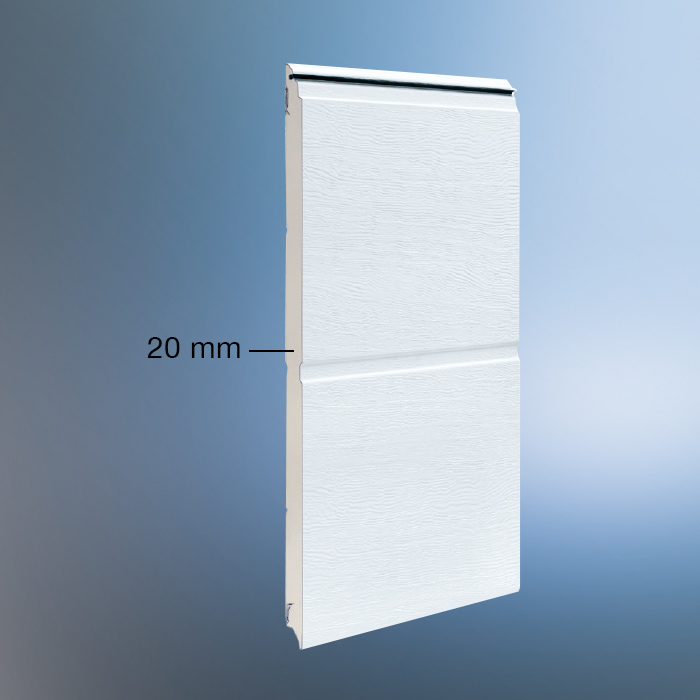

Kiváló hőszigetelés
Az ISO 20 szekcionált kapu 20 mm vastag paneljei keményhabbal vannak kitöltve, mely kitűnő hő- és hangszigetelést biztosít. Ideális megoldás felújításhoz is.

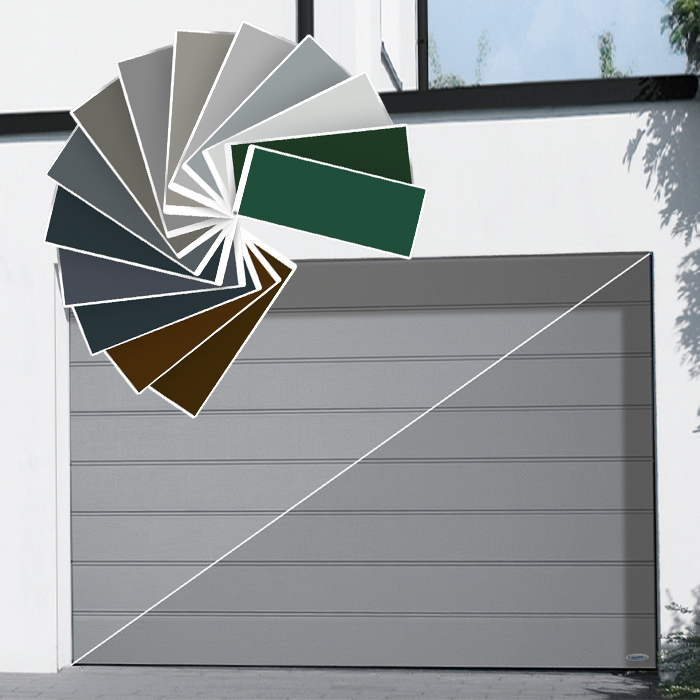

Kapumintázatok és színek széles választéka
Az ISO 20 szekcionált kapuk 3-féle mintázattal, 2-féle felülettel és 15-féle modern, végső felületkezeléssel ellátott kiemelt RAL színben kapható.

SmartHome-kompatibilis és innovatív
A rugalmas, oldalsó szerelésű, kizárólag a Novofermnél kapható NovoPort hajtás SmartHome rendszerekhez könnyen csatlakoztatható és app-on keresztül működtethető.

Előnyök pontokba szedve:

Lakossági garázsokhoz 3.000 mm szélességig
Kiemelkedő minőség 10 év garanciával (Made in Germany)
Fehér alapszínben és további 14 Super Color kiemelt színben, kétfajta felülettel rendelhető
Magas hőszigetelés a 20 mm vastag szigetelő keményhab magnak köszönhetően (hőszigetelési érték K = 1,0 W/m²K)
TÜV betörésvédelmi minősítés (személybejáró, vészkioldó, ablakok, stb. nélkül)

Magas személybiztonság a külső-belső ujjbecsípődés elleni védelemnek köszönhetően
Kiváló működés, rendkívül hosszú élettartam a dupla falú, hőszigetelt, tüzihorganyzott acélszekcióknak köszönhetően
Magas szintű kényelem a SmartHome-kompatibilis, csendes futású garázskapuhajtásnak köszönhetően.
Szabadalmaztatott NovoPort® kapuhajtással együtt is elérhető

FELÜLETEK, SZÍNEK ÉS FELSZERELTSÉG

Kapumintázatok

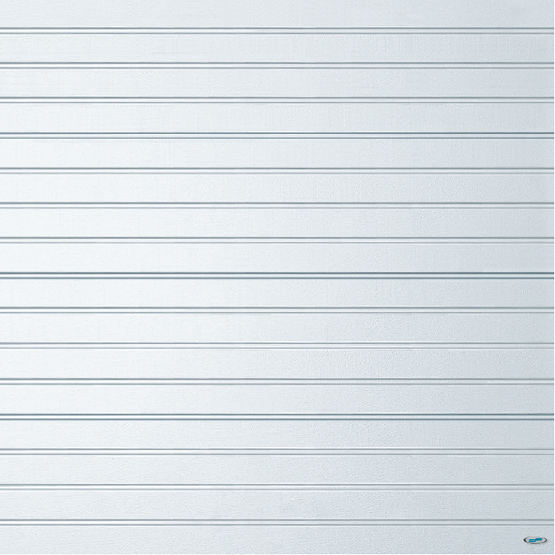

Vízszintes bordás

Széles bordás

Nagy lamellás

Az itt látható ábrák 2.500 x 2.125 mm-es kapura vonatkoznak.
Más méretű kapuk megjelenése eltérhet az ábráktól.

Kapulap

Belső oldal: poliészterbázisú, szürkésfehér alapfestés, RAL 9002 színhez hasonló.

Külső oldal alapkivitelben: fehér alapbevonat, RAL 9016 színhez hasonló.

Külső oldal felár ellenében: Super-Color vagy tetszés szerinti RAL színben.

FELÜLETEK

Noblesse (sima)
(kizárólag nagy lamellás paneltípushoz)

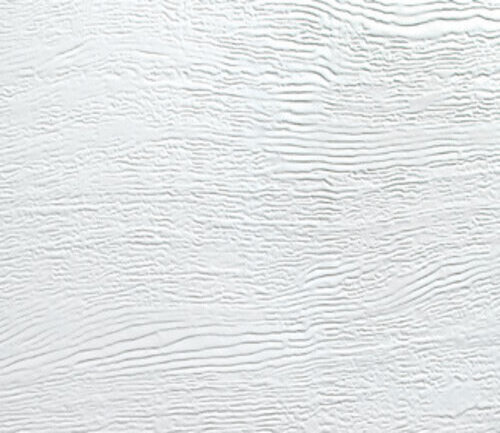

Woodgrain
(kizárólag vízszintes bordás és széles bordás paneltípusokhoz)

SZÍNEK

Alapszín

fehér,
~ RAL 9016

Super Color színek

mohazöld,
~ RAL 6005

alumíniumszürke,
~ RAL 9007

dióbarna,
~ RAL 8011

fenyőzöld,
~ RAL 6009

homokszürke,
~ RAL 7039

szépiabarna,
~ RAL 8014

világosszürke,
~ RAL 7035

bazalt szürke,
~ RAL 7012

ablakszürke,
~ RAL 7040

sötétszürke,
DB703

fehér alumínium,
~ RAL 9006

palaszürke,
~ RAL 7015

kőszürke,
~ RAL 7030

antracitszürke,
~ RAL 7016

ABLAKOK

Ablakok a klasszikustól a modernig

Már kiválasztotta álmai kapuját az elképzelt színben és mintázattal, de még hiányzik róla valami? Akkor vessen egy pillantást a különleges üvegezési variációkra! Nemcsak a tekintetet vonják magukra, de a napfényt is beengedik, ami nagyon hasznos lehet, ha a garázsát hobby-szobának vagy műhelynek is használja. Minden Novoferm ablak az időjárásnak kitűnően ellenálló akril üvegből vagy ütésálló polikarbonátból készül, és maximálisan fényáteresztő.

Standard ablak

Kereszt mintás

Rombusz mintás

Méretek:

belső méret: kb. 392 x 192 mm
külső méret: kb. 460 x 260 mm

Üvegvastagság:

Széles bordás kapumintázathoz: víztiszta vagy kristályos 16 mm vastag dupla akril üveg

Fogantyúk

Műanyag bevonatos fogantyúk

Fogantyú
színes műanyag
bevonattal
Super-Color vagy RAL-színben

Fogantyú
színes műanyag
bevonattal
Super-Color vagy RAL-színben

Fogantyú
színes műanyag
bevonattal
Super-Color vagy RAL-színben

LED VILÁGÍTÁS

A LED világító egységnek köszönhetően garázsa naplemente után is magára vonja a figyelmet, nem mellesleg pedig távol tartja az illetéktelen személyeket. Harmonikus összhangot alkot más fényforrásokkal, pl. a megvilágított ablakokkal, így biztosítva házának izgalmas esti hangulatot. A kapu szélességétől függően a világító egység 4, 6 vagy 8 LED-ből áll, melyek egy U-formájú sínben a kapu teljes szélességében egyenletesen vannak elosztva. Vezérlése többféleképpen történhet: ugyanazzal a távirányítóval, amellyel a kaput is mozgatja, külön időkapcsolóval vagy mozgásérzékelővel.

A lapos LED világító egység helytakarékosan a garázs szemöldöke alá építhető be, így majdnem a teljes átjáró magasság szabadon marad. Az alacsony fogyasztású, hosszú élettartamú LED-ek erős fényt árasztanak. A világító egység mindkét oldalon a kapu szélességéhez igazítható, így garantálva a tökéletesen szimmetrikus fényeloszlást.

Előnyök pontokba szedve:

4, 6 vagy 8 LED egyenletes elosztása a teljes 3, 4 vagy 5 méteres kapuszélességben
Kapható hosszúságok: 3 m, 4 m és 5 m - igény esetén rövidíthető!
Kétcsatornás távirányítóval vezérelhető
Világítás kapcsolása opcionálisan a kapu mozgatásával együtt vagy anélkül

Erős fényű megvilágítás alacsony energiafogyasztással
Időjárási viszontagságok ellen védett
Helytakarékos beépíthetőség a garázs szemöldökfal alá
Hosszú élettartam a LED technológiának köszönhetően
230 V/12 V hálózati tápegységgel
Eloxált alumínium

GARÁZSKAPU hajtások és tartozékok

Ha garázskaput választ, célszerű azt kapuhajtással együtt megvásárolni, mert aki ma új garázskaput épít be, nemcsak azt szeretné, hogy jól nézzen ki, hanem azt is, hogy könnyen nyitható legyen. Az elektromos hajtással egy gombnyomással növelheti garázsa kényelmi szintjét – egyszerűen a távirányító használatával vagy app-on keresztül.

Az összes Novoferm kaput és hajtást, külön-külön és rendszerbe foglalva is, elismert minősítő intézetek vizsgálták. Ez garantálja a maximális funkcionális megbízhatóságot és tartósságot. A praktikus vészkioldónak köszönhetően pedig áramszünet alatt is be tud jutni a garázsába.

Hajtástípusok

NovoPort® Speed garázskapu-hajtás
szekcionált garázskapukhoz
oldalra szerelhető

Novomatic hajtások
szekcionált és billenő garázskapukhoz,
mennyezetre szerelhető

TARTOZÉKOK garázskapu hajtásokhoz

Tartozékok a maximális kényelem szolgálatában
Mivel megrendelőink más-más igényeket támasztanak kapuinkkal szemben, és a helyszíni beépítési adottságok is nagyban különböznek, széles tartozékkínálatunkból választhatják ki az egyedi elképzeléseiknek leginkább megfelelő kiegészítőket.

Tartozékok garázskapu-hajtásokhoz
távirányítók, nyomógombok, fénysorompók, LED fénycsíkok,...

Kapuinspirációk

Szekcionált acél garázskapu
ISO 45 (EVO) vagy ISO 70 típusokban

Mintázat: nagy lamellás
Felület: Satin black
Szín: vegyes árnyalat

Szekcionált acél garázskapu
ISO 45 (EVO)

Mintázat: nagy lamellás
Felület: fahatású - Winchester (sima)

Szekcionált acél garázskapu
ISO 45 (EVO)

Mintázat: széles bordás
Felület: noblesse (sima)
Szín: antracitszürke, ~ RAL 7016

Szekcionált acél garázskapu
ISO 45 (EVO) vagy ISO 70 típusokban

Mintázat: széles bordás
Felület: Satin grey
Szín: vegyes árnyalat

Csak Novoferm szekcionált kapukhoz
NovoPort hajtással

Szekcionált acél garázskapu
ISO 45 (EVO) vagy ISO 70 típusokban

Mintázat: nagy lamellás
Felület: Satin grey
Szín: vegyes árnyalat

Szekcionált acél garázskapu
ISO 45 (EVO) vagy ISO 70 típusokban

Mintázat: nagy lamellás
Felület: Satin window grey
Szín: szürke, ~ RAL 7040
Üvegezés: köralakú

Szekcionált acél garázskapu
ISO 45 (EVO)

Mintázat: széles bordás
Felület: woodgrain (faerezet)
Szín: fehér alumínium, ~ RAL 9006

Szekcionált acél garázskapu
ISO 20, ISO 45 (EVO) vagy ISO 70 típusokban

Mintázat: nagy lamellás
Felület: noblesse (sima)
Szín: antracitszürke, ~ RAL 7016
Kiegészítő: külső világítás: LED fénysáv

Szekcionált acél garázskapu
ISO20, ISO 45 (EVO) vagy ISO 70 típusokban

Mintázat: nagy lamellás
Felület: noblesse (sima)
Szín: palaszürke, ~ RAL 7015

Szekcionált acél garázskapu
ISO 20 vagy ISO 45 (EVO) típusokban

Mintázat: széles bordás
Felület: woodgrain (faerezet)
Szín: fehér, ~ RAL 9016

Szekcionált acél garázskapu
ISO 45 (EVO) vagy ISO70

Mintázat: nagy lamellás
Felület: Satin black
Szín: vegyes árnyalat

Szekcionált acél garázskapu
ISO 45 (EVO) vagy ISO 70 típusokban

Mintázat: széles bordás
Felület: noblesse (sima)
Szín: antracitszürke, ~ RAL 7016

Szekcionált acél garázskapu
ISO20 vagy ISO 45 (EVO) típusokban

Mintázat: széles bordás
Felület: woodgrain (faerezet)
Szín: szürke, ~ RAL 7040

Szekcionált acél garázskapu
ISO 45 (EVO)

Mintázat: széles bordás
Felület: woodgrain (faerezet)
Szín bal oldali kapu: fehér, ~ RAL 9016
Szín jobb oldali kapu: acélszürke, ~ RAL 9011

Szekcionált acél garázskapu
ISO 20, ISO 45 (EVO) vagy ISO 70 típusokban

Mintázat: nagy lamellás
Felület: noblesse (sima)
Szín: alumíniumszürke, ~ RAL 9007

Szekcionált acél garázskapu
ISO 45 (EVO) vagy ISO 70 típusokban

Mintázat: nagy lamellás
Felület: Satin dark grey
Szín: antracitszürke, ~ RAL 7016

Szekcionált acél garázskapu
ISO 45 (EVO)

Mintázat: Microline (nagy lamellás)
Felület: Satin dark grey
Szín: antracitszürke, ~ RAL 7016

Szekcionált acél garázskapu
ISO 20 vagy ISO 45 (EVO) típusokban

Mintázat: széles bordás
Felület: woodgrain (faerezet)
Szín: fehér, ~ RAL 9016

Műszaki adatok

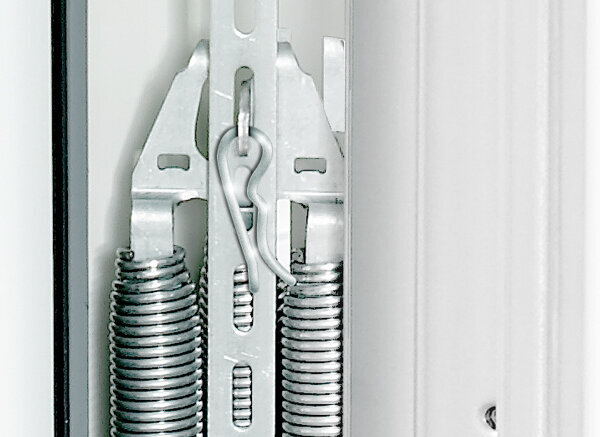

Függőleges húzórugó

Az ISO20 szekcionált garázskapuk függőleges elhelyezésű, többszörösen biztosított húzórugókötegekkel szereltek.

A rugóbeállítás a rugókötegek felső részén történik.
A függőlegesen elhelyezkedő rugókötegek kis beépítési mélység és szűkös helyviszonyok esetén is ideális megoldást nyújtanak.

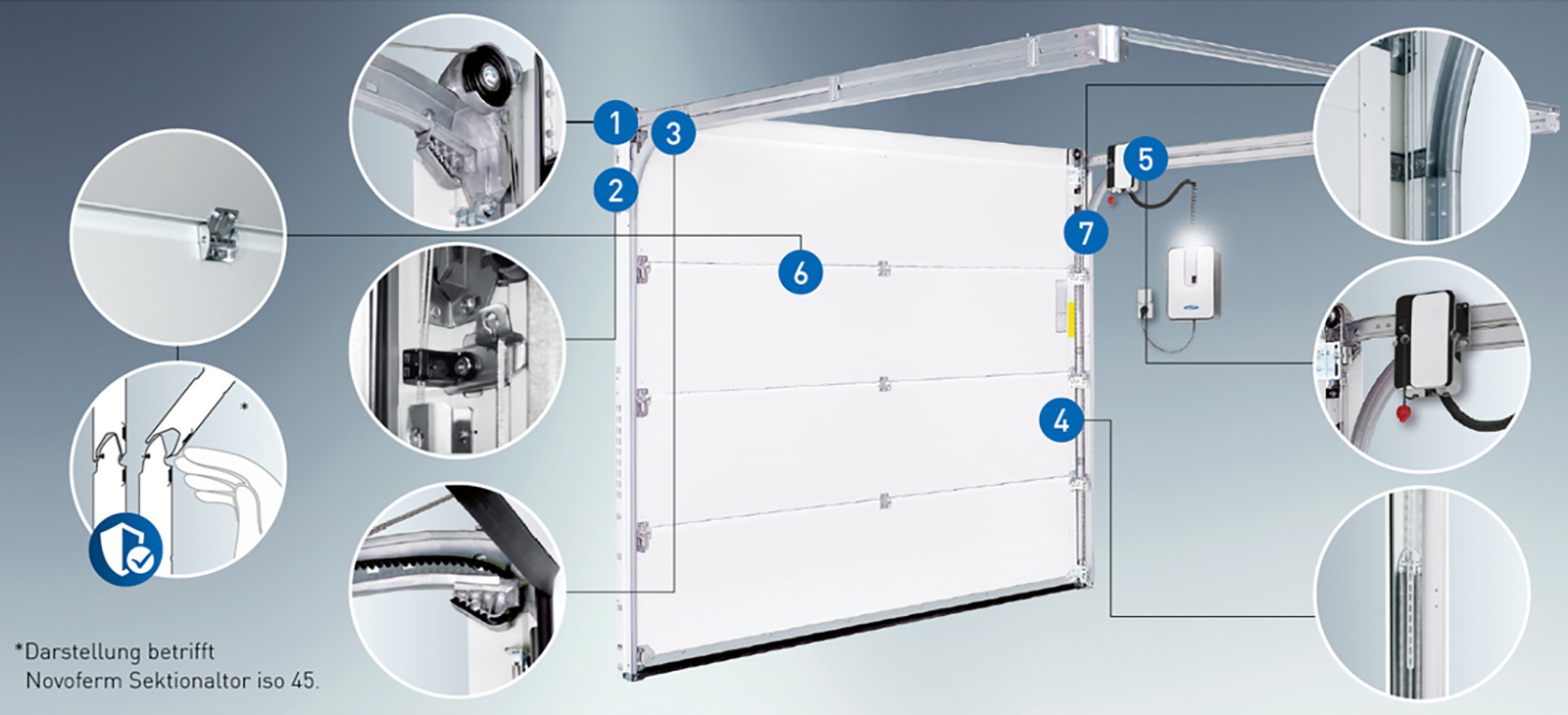

Függőleges húzórugó - részletek

Az ISO 20 és ISO 45 szekcionált garázskapuk 3000 mm szélességig, ill. 2500 mm (sima felület) vagy 2750 mm (Woodgrain felület) magasságig függőleges húzórugóköteges rendszerrel kaphatók. Az ISO 70 kapuk esetében a húzórugós megoldás 3.000 mm szélességig és 2.375 mm magasságig lehetséges.
Csekély helyigényük miatt ideális megoldást jelentenek felújításhoz is.

(1) Benyúlás ellen védett vezetőgörgő
Az acél drótkötelek egy U alakú görgőházzal rendelkező golyóscsapágyas görgőn keresztül futnak be függőlegesen a szögletes keretbe. Ez a kialakítás függőlegesen helytakarékos megoldásnak számít, szemben az elől elhelyezkedő torziós rugótengelyes megoldással.

(2) Drótkötél fogadó
A drótkötél fogadó a drótkötéltartóval együtt gondoskodik a kötél biztos futásáról a szögletes keretben, anélkül, hogy az hozzáérne a különálló szekciókhoz. A kapulap vezetése biztosítja az ajtólap optimális zárási helyzetét.

(3) Integrált fogasszíjfeszítő
Ez az új fejlesztésű alkatrész tartja feszesen a gondozásmentes NovoPort®-fogasszíjat.

(4) Többszörös húzórugóköteg
A húzórugós kapuk stabil többszörös húzórugókötegekkel rendelkeznek. A rugóbeállítás a rugókötegek felső részén lehetséges. A függőlegesen elhelyezkedő rugókötegek kis beépítési mélység esetén is megoldást jelentenek, új lehetőségeket nyújtva szűkös helyviszonyok esetén is.

(5) NovoPort® - Egyedülálló és rugalmas megoldás
A NovoPort® kapuhajtás rendszert nem csak kényelmes kezelhetősége jellemzi, hanem számos beszereléshez kapcsolódó előnyös tulajdonsága is. A motor nem a más hajtásoknál szokásos módon felül, hanem az oldalsó kapuvezető sínbe integráltan helyezkedik el, a beépítési lehetőségektől függően jobb vagy baloldalon. Így a mennyezet szabadon marad.

(6) Ujjbecsípődés elleni védelem
A szekciók és pántok speciális kialakítása eleve kizárja, hogy bármi becsípődjön a kapulap elemei közé.

(7) Benyúlás elleni védelem és belső kötélvezetés
A szögletes keret kialakítása lehetetlenné tesz, hogy bárki benyúlhasson az ajtólap és keret közé. A belső kötélvezetés minimalizálja az esetleges sérülések lehetőségét és megbízható működést biztosít.

Előnyök röviden

Egyszerű szerelhetőség alacsony beépítési magasság esetén is
Könnyen állítható rugó
Rövidebb vízszintes sínek (kevesebb helyigény)
NovoPort® kapuhajtás egyszerű és gyors szerelhetősége
Alapvetően csekélyebb helyigény
Függőleges húzórugóköteges rendszer

Szekciómagasságok

Szekciómagasságok - ISO 20, ISO 45 ÉS ISO 70 kapuk

Rendelési magasság (BRH)	Szekciók száma	Szekciómagasságok (szabványos felosztás)						Bordatávolság
Rendelési magasság (BRH)	Szekciók száma	Alsó szekció	Záras (2.) szekció	1. Közbenső szekció	2. Közbenső szekció	3. Közbenső szekció	Felső szekció	Vízszintes bordázat	Széles bordázat
3125	6	525	525	525	525	500	500	131/ 125	263/ 250
3000	6	500	500	500	500	500	500	125	250
2875	6	500	500	500	450	450	450	125/ 113	250/ 225
2750	6	500	450	450	450	450	450	125/ 113	250/ 225
2625	5	525	525	525	525		525	131	263
2500	5	500	500	500	500		500	125	250
2375	5	500	500	450	450		450	125/ 113	250/ 225
2250	5	450	450	450	450		450	113	225
2175	5	450	450	450	450		450*	113	225
2125	4	525	525	525			525	131	263
2075	4	525	525	500			500	131/ 125	263/ 250
2050	4	525	525	500			500	131/ 125	263/ 250
2000	4	500	500	500			500	125	250
1925	4	500	500	450			450	125/ 113	250/ 225
1875	4	500	450	450			450	125/ 113	250/ 225

FÜGGŐLEGES HÚZÓRUGÓ - szabványméretek

Kapufelületek: vízszintes bordás, széles bordás, nagy lamellás (Microline is), kazettás

Szabványos méret
Rendelési méret (BRM) (BRB x BRH) szélesség x magasság	Max. falnyílás méret/ garázs nyílásméret szélesség x magasság	Keret külső mérete (RAM) szélesség x magasság	Garázs belső mérete (GIB) (min. méret)*	Beépítési mélység (EBT)	Mennyezeti magasság (DH) (min. méret) kézi működtetés/ NovoPort®	Szabad átjáró magasság (LDH)
		Keret külső mérete (RAM) szélesség x magasság	Garázs belső mérete (GIB) (min. méret)*	Beépítési mélység (EBT)		kézi működtetés esetén	hajtással
2250 x 1875	2340 x 1965	2402 x 1985	2410 (2500)	2495	1990	1825	1875
2250 x 2000	2340 x 2090	2402 x 2110	2410 (2500)	2620	2115	1950	2000
2250 x 2125	2340 x 2215	2402 x 2235	2410 (2500)	2745	2240	2075	2125
2375 x 1875	2465 x 1965	2527 x 1985	2535 (2625)	2495	1990	1825	1875
2375 x 2000	2465 x 2090	2527 x 2110	2535 (2625)	2620	2115	1950	2000
2375 x 2075	2465 x 2165	2527 x 2185	2535 (2625)	2695	2190	2025	2075
2375 x 2125	2465 x 2215	2527 x 2235	2535 (2625)	2745	2240	2075	2125
2375 x 2250	2465 x 2340	2527 x 2360	2535 (2625)	2870	2365	2200	2250
2375 x 2375	2465 x 2465	2527 x 2485	2535 (2625)	2995	2490	2325	2375
2500 x 1875	2590 x 1965	2652 x 1985	2660 (2750)	2495	1990	1825	1875
2500 x 2000	2590 x 2090	2652 x 2110	2660 (2750)	2620	2115	1950	2000
2500 x 2075	2590 x 2165	2652 x 2185	2660 (2750)	2695	2190	2025	2075
2500 x 2125	2590 x 2215	2652 x 2235	2660 (2750)	2745	2240	2075	2125
2500 x 2250	2590 x 2340	2652 x 2360	2660 (2750)	2870	2365	2200	2250
2500 x 2375	2590 x 2465	2652 x 2485	2660 (2750)	2995	2490	2325	2375
2500 x 2500	2590 x 2590	2652 x 2610	2660 (2750)	3120	2615	2450	2500
2500 x 2750	2590 x 2840	2652 x 2860	2660 (2750)	3370	2865	2700	2750
2625 x 2125	2715 x 2215	2777 x 2235	2785 (2875)	2745	2240	2075	2125
2750 x 2000	2840 x 2090	2902 x 2110	2910 (3000)	2620	2115	1950	2000
2750 x 2125	2840 x 2215	2902 x 2235	2910 (3000)	2745	2240	2075	2125
3000 x 2000	3090 x 2090	3152 x 2110	3160 (3250)	2620	2115	1950	2000
3000 x 2125	3090 x 2215	3152 x 2235	3160 (3250)	2745	2240	2075	2125
3000 x 2250	3090 x 2340	3152 x 2360	3160 (3250)	2870	2365	2200	2250
3000 x 2375	3090 x 2465	3152 x 2485	3160 (3250)	2995	2490	2325	2375
3000 x 2500	3090 x 2590	3152 x 2610	3160 (3250)	3120	2615	2450	2500
*Alumínium keretkészlet vagy szerelési segédeszközök használata esetén: oldalanként 90 mm hely szükséges (GIB = BRB + 180 mm).

Függőleges húzórugó - szükséges méretek felújítás esetén

Billenő kapu cseréje szekcionált kapura

Meglévő billenőkapu Novoferm K®/ versenytárs termékek			Új felújítási méret
Rendelési méret (BRM)	Külső keretméret (RAM)	Szabad átjáró magasság (LDH)	Rendelési méret (BRM)	Max. falnyílás méret/ garázs nyílásméret	Keret külső mérete (RAM)	Garázs belső mérete (GIB)	Beépítési mélység (EBT)	Mennyezeti magasság (DH)	Szabad átjáró magasság (LDH)
szélesség x magasság	szélesség x magasság	szélesség x magasság	szélesség x magasság	szélesség x magasság	szélesség x magasság	(min. méret)*	Beépítési mélység (EBT)	(min. méret) kézi működtetés/ NovoPort®	kézi működtetés esetén	hajtással
2250 x 2000	2341 x 2065	1860	2190 x 1925	2280 x 2015	2342 x 2035	2350 (2440)	2545	2040	1875	1925
2250 x 2125	2341 x 2190	1985	2190 x 2050	2280 x 2140	2342 x 2160	2350 (2440)	2670	2165	2000	2050
2375 x 2000	2466 x 2065	1860	2315 x 1925	2405 x 2015	2467 x 2035	2475 (2565)	2545	2040	1875	1925
2375 x 2125	2466 x 2190	1985	2315 x 2050	2405 x 2140	2467 x 2160	2475 (2565)	2670	2165	2000	2050
2375 x 2250	2466 x 2315	2110	2315 x 2175	2405 x 2265	2467 x 2285	2475 (2565)	2795	2290	2125	2175
2500 x 2000	2591 x 2065	1860	2440 x 1925	2530 x 2015	2592 x 2035	2600 (2690)	2545	2040	1875	1925
2500 x 2125	2591 x 2190	1985	2440 x 2050	2530 x 2140	2592 x 2160	2600 (2690)	2670	2165	2000	2050
2500 x 2250	2591 x 2315	2110	2440 x 2175	2530 x 2265	2592 x 2285	2600 (2690)	2795	2290	2125	2175
3000 x 2125	3091 x 2190	1985	2940 x 2050	3030 x 2140	3092 x 2160	3100 (3190)	2670	2165	2000	2050
*Alumínium keretkészlet vagy szerelési segédeszközök használata esetén: oldalanként 90 mm szükséges (GIB = BRB + 180 mm).

Beépítés

Automata szekcionált garázskapuk beépítése

Az alábbi videó a Novoferm szekcionált kapuk lépésről lépésre történő beépítését mutatja be. A videók csak a beépítési, üzemeltetési és karbantartási útmutató kiegészítésére szolgálnak. Nem helyettesítik a szakképzett szakemberek által végzett szakszerű beépítést.

AUTOMATA SZEKCIONÁLT GARÁZSKAPU BEÉPÍTÉSE

A bal oldali animációra kattintva megtekintheti a Novoferm szekcionált garázskapu beépítését egy Novomatic 573 S hajtással ellátott ISO 45 típusú, függőleges húzórugós garázskapu példáján keresztül.

Termékeinkről további videókat a Novoferm YouTube-csatornán talál:
https://www.youtube.com/NovofermVideos

Felkeltettük az érdeklődését?

Keressen bennünket a KAPCSOLAT-fülön található elérhetőségeinken.

Kapcsolat

Lépjen egy szinttel feljebb!

ISO45 EVOLUTION PREMIUM szekcionált garázskapuk

Kimagasló igényei vannak?
Mindig mindenből a legjobbat szeretné kihozni?

Az ISO45 EVOLUTION PREMIUM szekcionált garázskapuval mindez egyszerre elérhetővé vált:
Az új EVO kapumodell minden igényt kielégítően energiahatékonyságot, biztonságot, modern megjelenést és megbízható minőséget kínál Önnek.

Az alábbiakban részletesen bemutatjuk az EVOLUTION PREMIUM szekcionált garázskaput, annak kialakítási megoldásait, előnyeit és a választható design-kiviteleket.

iso 45 Evolution Premium szekcionált garázskapuk
