ISO 70 Premium Plus szekcionált garázskapu
Extra Plusz a hőszigetelésben - Maximális energiahatékonyság az egész házban
Az új ISO70 PREMIUM PLUS szekcionált garázskapu különösképpen ellenálló a széllel és időjárási viszontagságokkal szemben. A szokatlanul vastag hőszigetelés elősegíti, hogy különálló vagy a lakóépülethez hozzáépített garázsa még télen is jól tartsa a meleget, ami hozzájárul az egész épület energiafelhasználásának optimalizálásához.
A kiemelkedő minőség és kényelem mellett szeretne maximális energiahatékonyságot és lehető legnagyobb biztonságot?
Akkor válassza a Novoferm ISO70 PREMIUM PLUS szekcionált kaput!
Premium Plus kapu maximális hőszigeteléssel
Az ISO70 Premium Plus szekcionált garázskapuk 67 mm vastag szigetelő keményhab maggal rendelkeznek, (teljes szekcióvastagság: 70 mm), melynek köszönhetően maximális hőszigetelési értéket érnek el.
Kapumintázatok és színek széles választéka
A Novoferm ISO70 Premium Plus szekcionált kapuk 2-féle mintázattal, számos felülettel és 15-féle modern, végső felületkezeléssel ellátott kiemelt színben valamint további tetszőleges színekben kapható.
SmartHome-kompatibilis és innovatív
A rugalmas, oldalsó szerelésű, kizárólag a Novofermnél kapható NovoPort hajtás SmartHome rendszerekhez könnyen csatlakoztatható és app-on keresztül működtethető.
Előnyök pontokba szedve:
- Lakossági garázsokhoz max. 5500 mm szélességig
A szekciók különlegesen hatékony hő- és hangszigetelési értékkel rendelkeznek. Hőszigetelési érték K = 0,34 W/m2K-tól, teljes panelvastagság 70 mm
Szabadalmaztatott, termikusan szétválasztott szekciók
- Igény szerinti ablakvariációkkal és három rétegű üvegezéssel
Kiegészítő felszerelés: Novoferm Thermo keretkészlet, mellyel a meglévőnél még 15%-kal magasabb hőszigetelési érték érhető el, mely érték függ a kapufelület nagyságától és felületkialakításától.
- Modern, energiatakarékos LED világítás a kapuhajtásokhoz és kiegészítőkhöz (pl. fényhidak)
- A garázskapu-hajtások energiaigénye készenléti állapotban csak 0,5 Watt
- Színek és felületbevonatok széles választéka
- Harmonikus megjelenés a sima felületeknek és a kapulaphoz színben illő részegységek (zsanérok, profilok) miatt
- RC 2 betörésellenállási osztályba tartozó, bevizsgált biztonság
- Magas fokú személyi biztonság a külső-belső ujjbecsípődés elleni védelemnek köszönhetően
- Személyek és akadályok megbízható felismerése, kiegészítőként rendelhető biztonsági „Easy“ fénysorompóval
- Zökkenőmentes kapuműködés a golyóscsapágyas tandem görgőknek és a halk kapuhajtásnak köszönhetően
ISO70 PREMIUM PLUS - kiemelkedő tulajdonságok

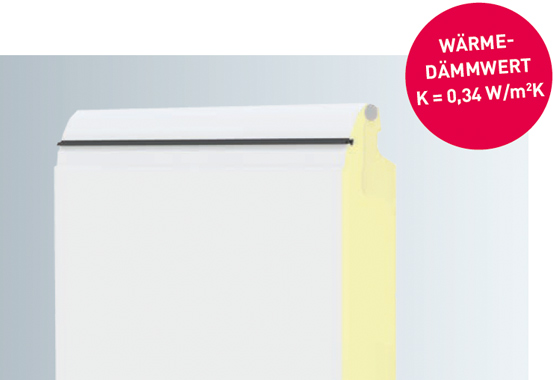

KÜLÖNÖSEN MAGAS HŐ- ÉS HANGSZIGETELÉS
A kiemelkedő hő- és hangszigetelésről a szabadalmaztatott, termikusan elválasztott, PUR habbal kitöltött szekciók, valamint a 70 mm-es teljes panelvastagság gondoskodik.
A szekciók közötti további tömítések és a kapu alsó részét lezáró dupla padlótömítés még jobb hőszigetelést biztosítanak, illetve csökkentik a hőveszteséget.

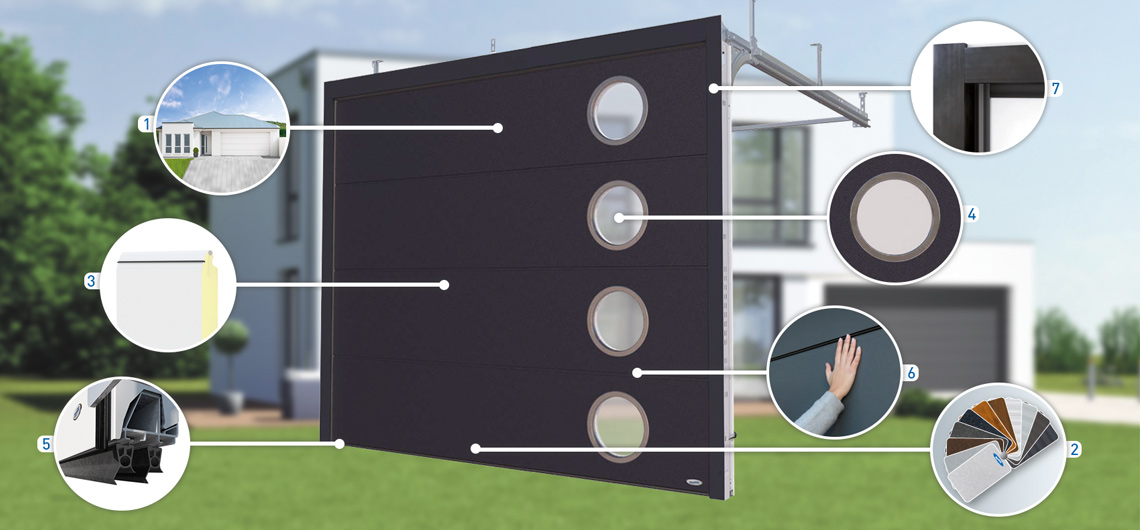

Külső értékek
(1) Lakossági felhasználásra 5.500 mm szélességig
Az ISO70 Premium Plus szekcionált garázskapu ideális választás lakossági, egy- vagy kétbeállós dupla garázsokhoz 5,50 m szélességig.
(2) Színek és felületbevonatok széles választéka
Az ISO70 Premium Plus szekcionált garázskapuk választhatók lakkozott kivitelben, tömör fa felülettel, szatén bevonattal. A kiváló minőségű felületek ellenállók a külső hatásokkal szemben, és elegáns megjelenést kölcsönöznek a garázsnak.

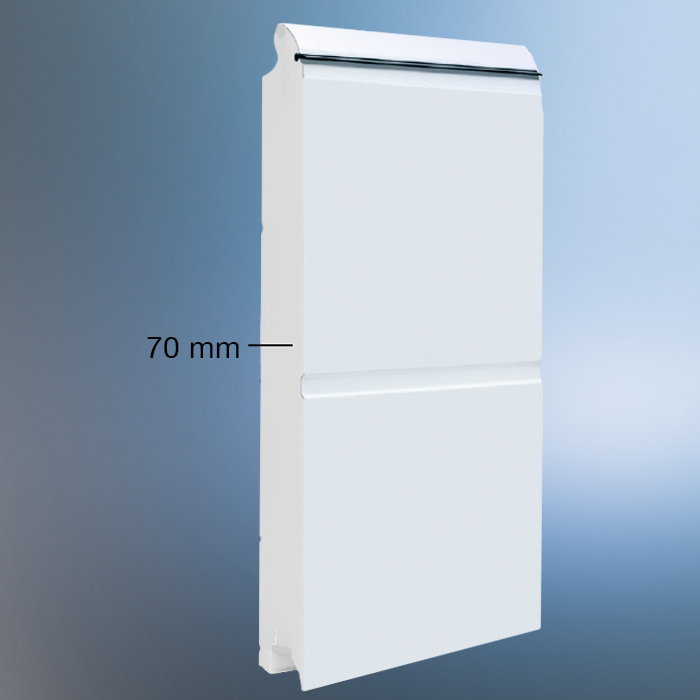

(3) Dupla falú szigetelés
Az egyes kapuszekciók kizárólag dupla falú szendvicsszerkezettel készülnek, melyek hőszigetelő PUR habbal vannak kitöltve. A hozzávetőlegesen 67mm vastagsággal különlegesen hatékony hő- és hangszigetelési jellemző (hőszigetelési érték K = 0,34 W/m2K) érhető el.
(4) Ablakvariációk háromrétegű üvegezéssel
A kapu igény szerint különböző ablaktípusokkal és háromrétegű üvegezéssel is rendelhető, ami a hatékony hőszigetelés mellett megfelelő fényáteresztést is biztosít.
(5) Dupla padlótömítés
A kaput alulról egy gumiprofil zárja le, amely biztosítja a vízzel és szennyeződésekkel szembeni védelmet, továbbá kiegyenlíti a padló kisebb egyenetlenségeit, és megelőzi az esetleges károsodásokat, sérüléseket. A dupla padlótömítés a meleg megtartásában is segítséget nyújt.
(6) Ujjbecsípődés elleni védelem kívül-belül
A szekciók és pántok speciális kialakítása eleve kizárja, hogy bármi becsípődjön a kapulap elemei közé.
(7) Thermo keretkészlet
Az opcionális tömítő és szigetelő rendszer tovább javítja az ISO70 garázskapu alapkivitelben is jó paramétereit. A háromoldalú termikus optimalizációnak köszönhetően akár 15%-kal magasabb hőszigetelési érték* is elérhető kapunyílás mögötti szerelés esetén. A thermo keretkészlet hozzájárul az egész épület energiafelhasználásának optimalizálásához.
*Az érték függ a kapufelület nagyságától és felületkialakításától.

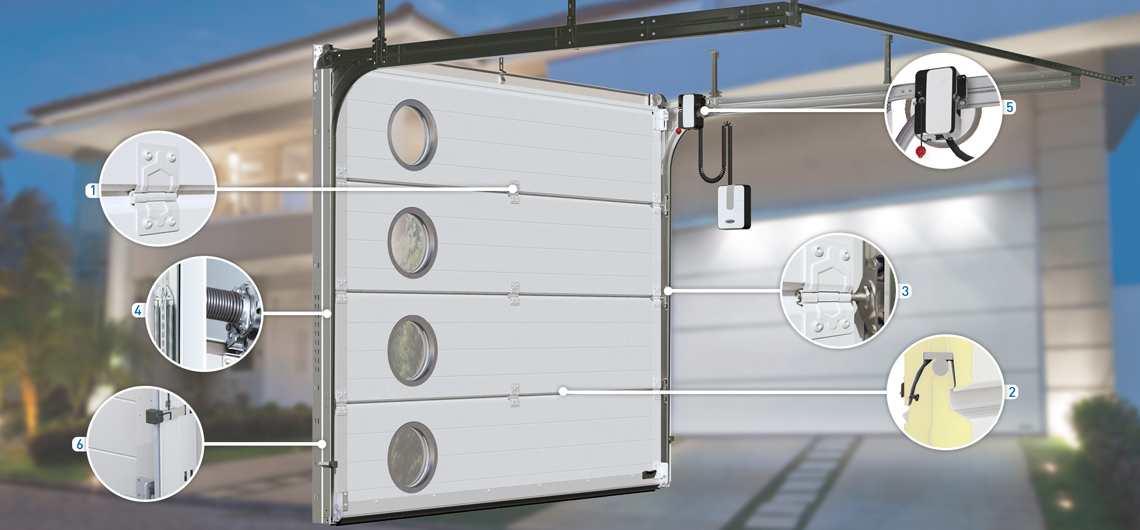

Belső értékek
Mit rejt az ISO70 Premium Plus garázskapuk belseje?
(1) Egységes megjelenés a kapu belső oldalán
Az ISO70 Premium Plus kapura belülről is jó ránézni egységes megjelenése miatt. Az ajtólap elegáns és sima „Noblesse” felülete, és a hozzá illeszkedő RAL 9016 fehér színű pántok és profilok harmonikus összbenyomást biztosítanak.
(3) Golyóscsapágyas tandem görgők
A kiváló minőségű, rozsdamentes acél golyóscsapágyas tandem görgők rendkívül sima, halk kapuműködést garantálnak.
(5) NovoPort® – Egyedi és rugalmas
A beépített belső nyomógombbal és állapotjelzővel ellátott és szabadalmaztatott Novoport hajtásrendszer távirányítóval működtethető, és ezzel maximális kényelmet nyújt. Az innovatív, rugalmas, jobb vagy baloldali szerelést is lehetővé tevő megoldás minden szerelési nehézséget áthidal. Ezzel a megoldással a mennyezet pedig szabadon marad.
(2) Termikus szétválasztás
A szabadalmaztatott, termikusan elválasztott, PUR habbal kitöltött szekciók, valamint a szekciók közötti további tömítések extra pluszt biztosítanak a hőszigetelésben.
(4) Választható rugós szerkezet
Az ISO70 Premium Plus szekcionált kapu választás szerint szerelhető többszörös húzórugós kötegekkel vagy torziós rugókkal. Korlátozott hely esetén a kis beépítési mélységű függőleges feszítőrugók alkalmazása adhat megoldási alternatívát. Nagyméretű kapuknál az elől vagy hátul felszerelt torziós rugós tengelyek mozgatják a kaput.
(6) Biztonsági „Easy” fénysorompó
A kiegészítő biztonsági fénysorompó könnyen és megbízhatóan érzékeli az akadályokat és személyeket, és szükség esetén megszakítja a kapu záródását.

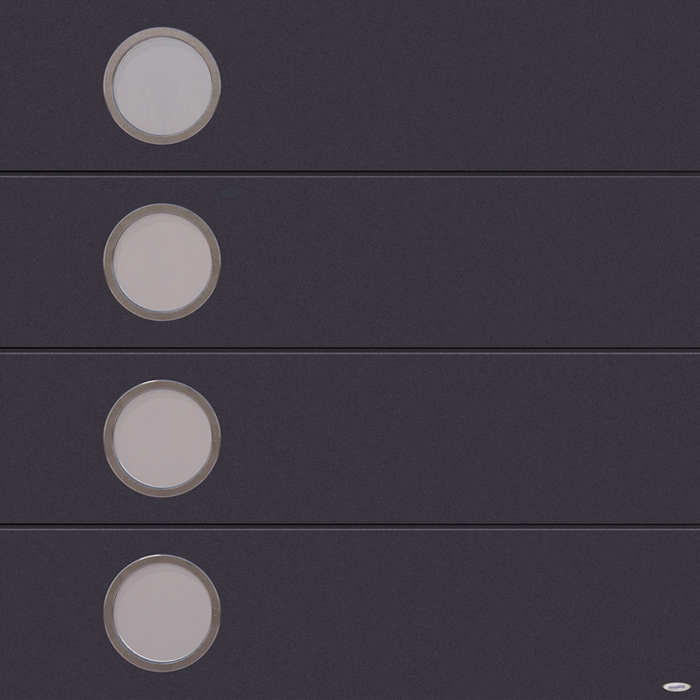

Ablakok háromrétegű üvegezéssel
ISO70 Premium Plus szekcionált garázskapuink háromrétegű üvegezéssel is rendelhetők, melyek a magas hőszigetelés mellett optimális fényáteresztést is biztosítanak.
Minősített BIZTONSÁG
A Novoferm ISO70 Premium Plus garázskapu a legmagasabb szintű biztonságot nyújtja. Kérésre betörésgátló kivitelben, RC 2 ellenállási osztállyal is megrendelhető.
A magas biztonsági szintről továbbá a külső-belső ujjbecsípődés elleni védelem, a kétoldali rugótörés-biztosítás, az elektronikus feltolás elleni védelem, az önblokkoló motor és a manipuláció ellen védett ugrókódos távirányító gondoskodnak.

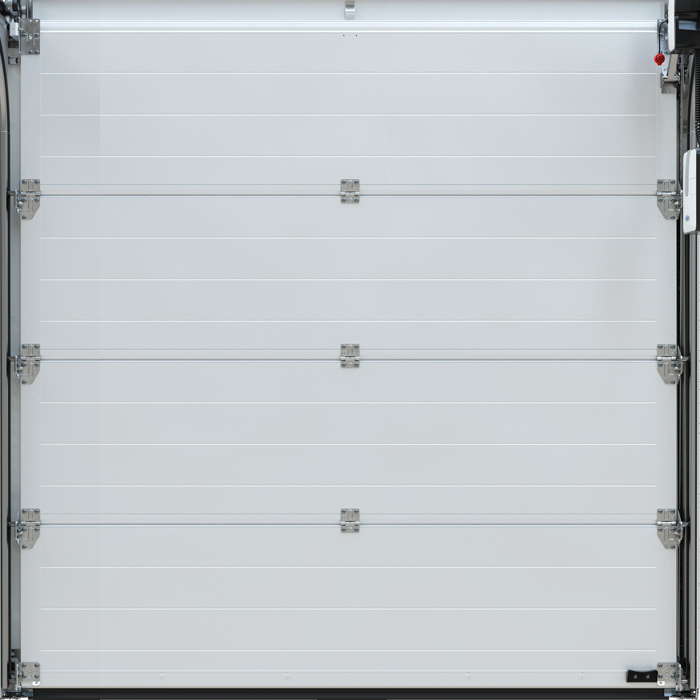

Egységes megjelenésű belső kapuoldal
A hagyományos kapukhoz viszonyítva az ISO70 Premium Plus szekcionált garázskapu belülről is figyelemre méltó. Az ajtólap elegáns és sima „Noblesse” felülete, és a hozzá illő RAL 9016 fehér színű pántok és profilok harmonikus összbenyomást nyújtanak.
A kiváló minőségű, rozsdamentes acél golyóscsapágyas tandem görgők rendkívül sima, halk kapuműködést biztosítanak.
FELÜLETEK, SZÍNEK ÉS felszereltség

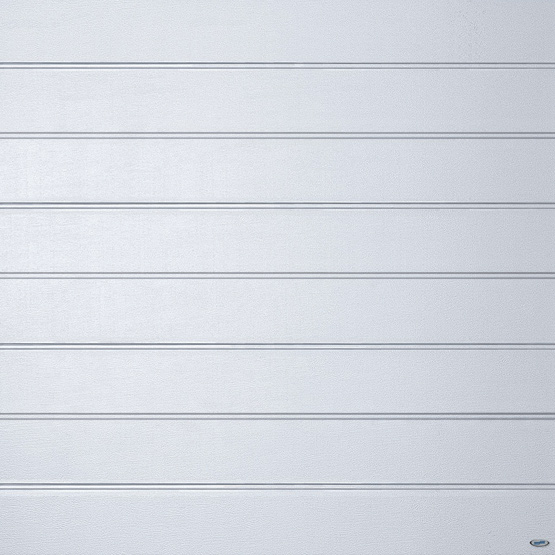

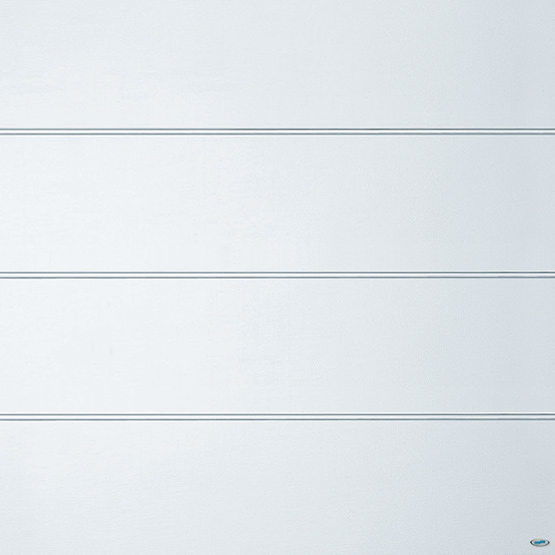

Kapumintázatok
A ház építészeti stílusához igazodva
Válasszon egyedi, személyre szabott megjelenést garázskapujának. A kiemelkedő hőszigetelésű ISO70 Premium Plus garázskapuk az alábbi két kapumintázattal, különböző felületbevonatokkal és színekben állnak rendelkezésre.
| Kapulap |
| Belső oldal: poliészterbázisú, szürkésfehér alapfestés, RAL 9016 színhez hasonló. |
| Külső oldal alapkivitelben: fehér alapbevonat, RAL 9016 színhez hasonló. |
| Külső oldal felár ellenében: Super-Color vagy tetszés szerinti RAL színben, szatén felület vagy fautánzatú dekorfólia |
FELÜLETEK
Noblesse
Rusztikus fahatású felületek
Az ISO 70 Premium Plus szekcionált kapuink 2-féle rusztikus fahatású felülettel is kaphatók, melyek végbevonattal vannak ellátva és időjárásállóak.
SZATÉN FELÜLETEK
Az ISO 70 Premium Plus szekcionált kapuk 6-féle selyem-matt szatén felületbevonattal rendelhetők. Ezek a felületek ellenálnak az időjárás viszontagságainak és nehezen szennyeződnek.

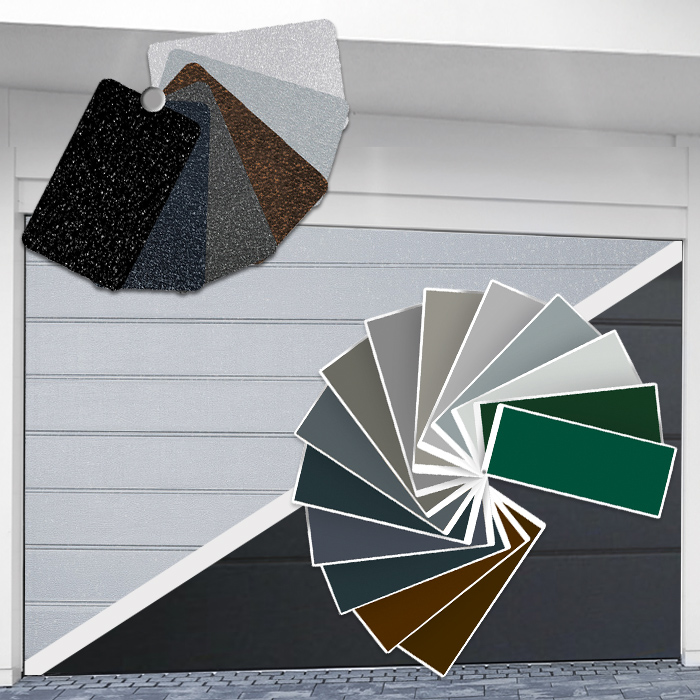

SZÍNEK
Széles színválaszték
A kiemelkedő hőszigetelésű ISO70 Premium Plus garázskapuk elegáns megjelenésű, sima Noblesse felülettel rendelhetők, melyről a kosz és nedvesség egyszerűen lepereg. A RAL 9016 fehér színen túl további 14 kiemelt Super Color szín, ill. ezen felül a RAL színskála teljes választéka áll rendelkezésre.
Kiemelt Super Color színek, ill. RAL színskála, elegáns sima „Noblesse” felülettel:
Alapszín
Super Color színek és tetszőleges RAL színek
Kis felár ellenében az ajtó az Ön által választott RAL színben is rendelhető.
Fogantyúk
Fogantyúváltozatok

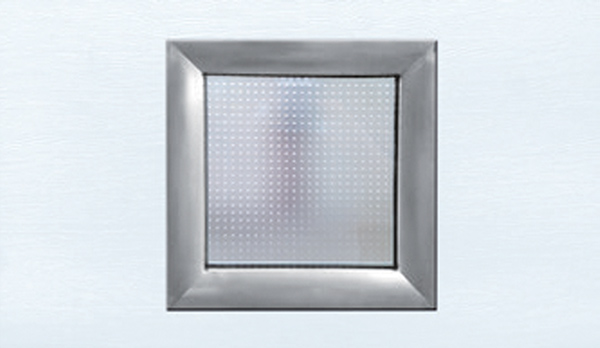

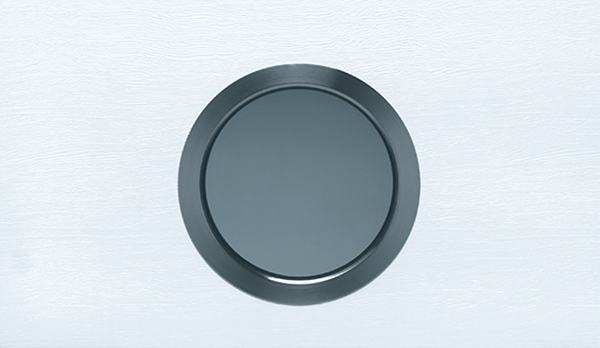

ABLAKOK
Ablakok a klasszikustól a modernig
Már kiválasztotta álmai kapuját az elképzelt színben és mintázattal, de még hiányzik róla valami? Akkor vessen egy pillantást a különleges üvegezési variációkra! Nemcsak a tekintetet vonják magukra, de a napfényt is beengedik, ami nagyon hasznos lehet, ha a garázsát hobby-szobának vagy műhelynek is használja. Minden Novoferm ablak az időjárásnak kitűnően ellenálló akril üvegből vagy ütésálló polikarbonátból készül, és maximálisan fényáteresztő.

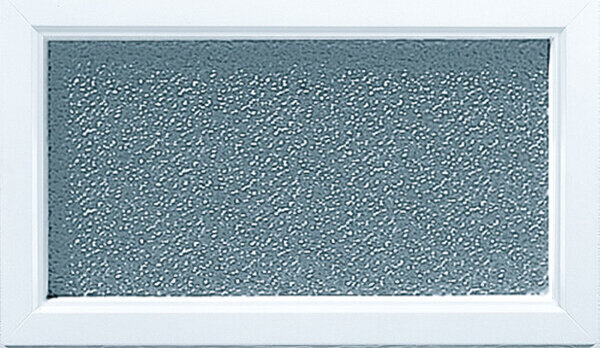

Ablakok
Méretek:
- belső méret: kb. 392 x 192 mm
külső méret: kb. 460 x 260 mm
Üvegvastagság:
- Széles bordás kapumintázathoz: átlátszó vagy kristálytiszta 16 mm-es akril duplaüveg
Külső LED világítás
A LED világító egységnek köszönhetően garázsa naplemente után is magára vonja a figyelmet, nem mellesleg pedig távol tartja az illetéktelen személyeket. Harmonikus összhangot alkot más fényforrásokkal, pl. a megvilágított ablakokkal, így biztosítva házának izgalmas esti hangulatot. A kapu szélességétől függően a világító egység 4, 6 vagy 8 LED-ből áll, melyek egy U-formájú sínben a kapu teljes szélességében egyenletesen vannak elosztva. Vezérlése többféleképpen történhet: ugyanazzal a távirányítóval, amellyel a kaput is mozgatja, külön időkapcsolóval vagy mozgásérzékelővel.
Hely- és energiatakarékos
A lapos LED világító egység helytakarékosan a garázs szemöldöke alá építhető be, így majdnem a teljes átjáró magasság szabadon marad. Az alacsony fogyasztású, hosszú élettartamú LED-ek erős fényt árasztanak. A világító egység mindkét oldalon a kapu szélességéhez igazítható, így garantálva a tökéletesen szimmetrikus fényeloszlást.
Előnyök pontokba szedve:
- 4, 6 vagy 8 LED egyenletes elosztása a teljes 3, 4 vagy 5 méteres kapuszélességben
- Kapható hosszúságok: 3 m, 4 m és 5 m - igény esetén rövidíthető!
- Kétcsatornás távirányítóval vezérelhető
- Világítás kapcsolása opcionálisan a kapu mozgatásával együtt vagy anélkül
- Erős fényű megvilágítás alacsony energiafogyasztással
- Időjárási viszontagságok ellen védett
- Helytakarékos beépíthetőség a garázs szemöldökfal alá
- Hosszú élettartamú LED technológia
- 230V/12V tápegységgel
- Eloxált alumínium

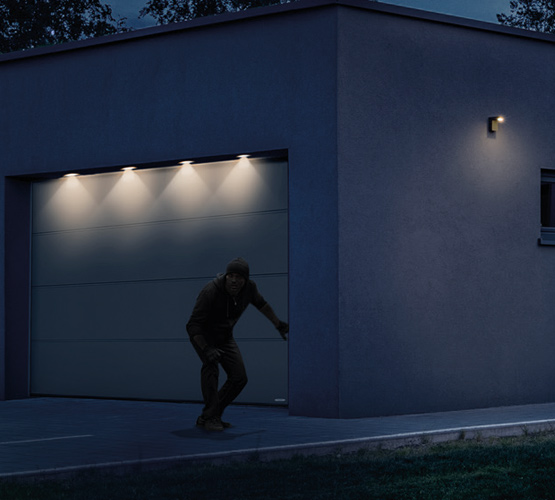

BIZTONSÁG

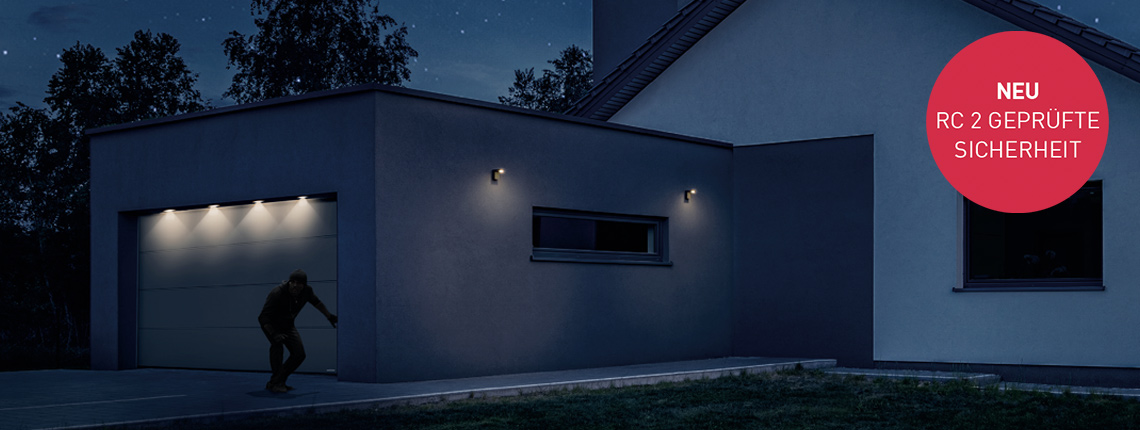

RC 2 minősített biztonság
Hisszük, hogy a betörésvédelem és az energiahatékonyság összetartozik. Ezért a Novoferm ISO45 EVO premium és az ISO 70 Premium Plus szekcionált kapuk mostantól RC2 ellenállási osztállyal betörésbiztos kivitelben is kaphatók. A garázskapuk mechanikus biztonsági rendszerei bizonyítottan sikeresen hárítják el a betörési kísérleteket: A betörések jóval több mint egyharmada megreked a próbálkozásnál, mert a kaput nem lehet elég gyorsan kinyitni. Ha tehát megfelelő kapuval szeretné megvédeni garázsát, akkor a Novoferm betörésbiztos szekcionált garázskapuit válassza!
Az ISO 45 EVO prémium szekcionált kapu Novomatic 443 vagy Novomatic Speed 573 S mennyezeti hajtással kombinálva még az RC2-es ellenállási osztályt is teljesíti. Az ISO 70 PREMIUM PLUS kapu Novomatic Speed 573 S hajtással alapkivitelben rendelkezik RC2-es betörésgátlással.
GARÁZSKAPU hajtások és tartozékok
Ha garázskaput választ, célszerű azt kapuhajtással együtt megvásárolni, mert aki ma új garázskaput épít be, nemcsak azt szeretné, hogy jól nézzen ki, hanem azt is, hogy könnyen nyitható legyen. Az elektromos hajtással egy gombnyomással növelheti garázsa kényelmi szintjét – egyszerűen a távirányító használatával vagy app-on keresztül.
Az összes Novoferm kaput és hajtást, külön-külön és rendszerbe foglalva is, elismert minősítő intézetek vizsgálták. Ez garantálja a maximális funkcionális megbízhatóságot és tartósságot. A praktikus vészkioldónak köszönhetően pedig áramszünet alatt is be tud jutni a garázsába.
Hajtástípusok
TARTOZÉKOK garázskapu hajtásokhoz
Tartozékok a maximális kényelem szolgálatában
Mivel megrendelőink más-más igényeket támasztanak kapuinkkal szemben, és a helyszíni beépítési adottságok is nagyban különböznek, széles tartozékkínálatunkból választhatják ki az egyedi elképzeléseiknek leginkább megfelelő kiegészítőket.
Kapuinspirációk
Szekcionált acél garázskapu
ISO 45 (EVO) vagy ISO 70 típusokban
Mintázat: nagy lamellás
Felület: Satin black
Szín: vegyes árnyalat
Szekcionált acél garázskapu
ISO 45 (EVO)
Mintázat: nagy lamellás
Felület: fahatású - Winchester (sima)
Szekcionált acél garázskapu
ISO 45 (EVO)
Mintázat: széles bordás
Felület: noblesse (sima)
Szín: antracitszürke, ~ RAL 7016
Szekcionált acél garázskapu
ISO 45 (EVO) vagy ISO 70 típusokban
Mintázat: széles bordás
Felület: Satin grey
Szín: vegyes árnyalat
Csak Novoferm szekcionált kapukhoz
NovoPort hajtással
Szekcionált acél garázskapu
ISO 45 (EVO) vagy ISO 70 típusokban
Mintázat: nagy lamellás
Felület: Satin grey
Szín: vegyes árnyalat
Szekcionált acél garázskapu
ISO 45 (EVO) vagy ISO 70 típusokban
Mintázat: nagy lamellás
Felület: Satin window grey
Szín: szürke, ~ RAL 7040
Üvegezés: köralakú
Szekcionált acél garázskapu
ISO 45 (EVO)
Mintázat: széles bordás
Felület: woodgrain (faerezet)
Szín: fehér alumínium, ~ RAL 9006
Szekcionált acél garázskapu
ISO 20, ISO 45 (EVO) vagy ISO 70 típusokban
Mintázat: nagy lamellás
Felület: noblesse (sima)
Szín: antracitszürke, ~ RAL 7016
Kiegészítő: külső világítás: LED fénysáv
Szekcionált acél garázskapu
ISO20, ISO 45 (EVO) vagy ISO 70 típusokban
Mintázat: nagy lamellás
Felület: noblesse (sima)
Szín: palaszürke, ~ RAL 7015
Szekcionált acél garázskapu
ISO 20 vagy ISO 45 (EVO) típusokban
Mintázat: széles bordás
Felület: woodgrain (faerezet)
Szín: fehér, ~ RAL 9016
Szekcionált acél garázskapu
ISO 45 (EVO) vagy ISO70
Mintázat: nagy lamellás
Felület: Satin black
Szín: vegyes árnyalat
Szekcionált acél garázskapu
ISO 45 (EVO) vagy ISO 70 típusokban
Mintázat: széles bordás
Felület: noblesse (sima)
Szín: antracitszürke, ~ RAL 7016
Szekcionált acél garázskapu
ISO20 vagy ISO 45 (EVO) típusokban
Mintázat: széles bordás
Felület: woodgrain (faerezet)
Szín: szürke, ~ RAL 7040
Szekcionált acél garázskapu
ISO 45 (EVO)
Mintázat: széles bordás
Felület: woodgrain (faerezet)
Szín bal oldali kapu: fehér, ~ RAL 9016
Szín jobb oldali kapu: acélszürke, ~ RAL 9011
Szekcionált acél garázskapu
ISO 20, ISO 45 (EVO) vagy ISO 70 típusokban
Mintázat: nagy lamellás
Felület: noblesse (sima)
Szín: alumíniumszürke, ~ RAL 9007
Szekcionált acél garázskapu
ISO 45 (EVO) vagy ISO 70 típusokban
Mintázat: nagy lamellás
Felület: Satin dark grey
Szín: antracitszürke, ~ RAL 7016
Szekcionált acél garázskapu
ISO 45 (EVO)
Mintázat: Microline (nagy lamellás)
Felület: Satin dark grey
Szín: antracitszürke, ~ RAL 7016
Szekcionált acél garázskapu
ISO 20 vagy ISO 45 (EVO) típusokban
Mintázat: széles bordás
Felület: woodgrain (faerezet)
Szín: fehér, ~ RAL 9016
Műszaki adatok
Függőleges húzórugós kivitel - szabványos MÉRETEK
Kapufelületek: széles bordás, nagy lamellás
Szabványos méretek | |||||||
Rendelési
| Max. falnyílás méret/
| Keret külső mérete
| Garázs belső mérete
| Beépítési mélység | Mennyezeti magasság
| Szabad átjáró
| |
kézi működtetés | hajtással | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2495 | 1990 | 1800 | 1850 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2620 | 2115 | 1925 | 1975 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2745 | 2240 | 2050 | 2100 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2495 | 1990 | 1800 | 1850 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2620 | 2115 | 1925 | 1975 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2695 | 2190 | 2000 | 2050 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2745 | 2240 | 2050 | 2100 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 2870 | 2365 | 2175 | 2225 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2495 | 1990 | 1800 | 1850 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2620 | 2115 | 1925 | 1975 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2695 | 2190 | 2000 | 2050 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2745 | 2240 | 2050 | 2100 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 2870 | 2365 | 2175 | 2225 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 2995 | 2490 | 2300 | 2350 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3120 | 2615 | 2425 | 2475 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3370 | 2865 | 2675 | 2725 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2745 | 2240 | 2050 | 2100 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2620 | 2115 | 1925 | 1975 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2745 | 2240 | 2050 | 2100 |
2750 x 2250 | 2840 x 2340 | 2902 x 2360 | 2910 (3000) | 2870 | 2365 | 2175 | 2225 |
2750 x 2750 | 2840 x 2840 | 2902 x 2860 | 2910 (3000) | 3370 | 2865 | 2675 | 2725 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2620 | 2115 | 1925 | 1975 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2745 | 2240 | 2050 | 2100 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 2870 | 2365 | 2175 | 2225 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2300 | 2350 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3120 | 2615 | 2425 | 2475 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2300 | 2350 |
| *Alumínium keretkészlet vagy szerelési segédeszközök használata esetén: oldalanként 90 mm hely szükséges (GIB = BRB + 180 mm). | |||||||
Függőleges húzórugós kivitel - szükséges méretek felújítás esetén
Billenő kapu cseréje szekcionált kapura
Meglévő billenőkapu | Új felújítási méret | |||||||||
Rendelési méret (BMR)
| Külső keretméret
| Szabad átjáró magasság
| Rendelési méret (BRM)
| Max. falnyílás méret/
| Keret külső mérete
| Garázs belső mérete
| Beépítési mélység (EBT) | Mennyezeti magasság | Szabad átjáró | |
szélesség x magasság | szélesség x magasság |
| szélesség x magasság | szélesség x magasság | szélesség x magasság | (min. méret)* |
| kézi működtetés | hajtással | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2035 | 2350 (2440) | 2545 | 2040 | 1850 | 1900 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2160 | 2350 (2440) | 2670 | 2165 | 1975 | 2025 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2035 | 2475 (2565) | 2545 | 2040 | 1850 | 1900 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2160 | 2475 (2565) | 2670 | 2165 | 1975 | 2025 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2285 | 2475 (2565) | 2795 | 2290 | 2100 | 2150 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2035 | 2600 (2690) | 2545 | 2040 | 1850 | 1900 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2160 | 2600 (2690) | 2670 | 2165 | 1975 | 2025 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2285 | 2600 (2690) | 2795 | 2290 | 2100 | 2150 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2160 | 3100 (3190) | 2670 | 2165 | 1975 | 2025 |
| *Alumínium keretkészlet vagy szerelési segédeszközök használata esetén: oldalanként 90 mm szükséges (GIB = BRB + 180 mm). | ||||||||||
Elől elhelyezett torziós rugótengely (VL) - szabványos méretek
Kapufelületek: széles bordás, nagy lamellás
Szabványos méretek | |||||||
Rendelési
szélesség x magasság | Max. falnyílás méret/
szélesség x magasság | Keret külső mérete
| Garázs belső mérete
| Beépítési mélység | Mennyezeti magasság
kézi működtetés / | Szabad átjáró
| |
kézi működtetés | hajtással | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 2120 | 2410 (2500) | 2495 | 2125 | 1800 | 1850 |
2250 x 2000 | 2340 x 2090 | 2402 x 2245 | 2410 (2500) | 2620 | 2250 | 1925 | 1975 |
2250 x 2125 | 2340 x 2215 | 2402 x 2370 | 2410 (2500) | 2745 | 2375 | 2050 | 2100 |
2375 x 1875 | 2465 x 1965 | 2527 x 2120 | 2535 (2625) | 2495 | 2125 | 1800 | 1850 |
2375 x 2000 | 2465 x 2090 | 2527 x 2245 | 2535 (2625) | 2620 | 2250 | 1925 | 1975 |
2375 x 2075 | 2465 x 2165 | 2527 x 2320 | 2535 (2625) | 2695 | 2325 | 2000 | 2050 |
2375 x 2125 | 2465 x 2215 | 2527 x 2370 | 2535 (2625) | 2745 | 2375 | 2050 | 2100 |
2375 x 2250 | 2465 x 2340 | 2527 x 2495 | 2535 (2625) | 2870 | 2500 | 2175 | 2225 |
2500 x 1875 | 2590 x 1965 | 2652 x 2120 | 2660 (2750) | 2495 | 2125 | 1800 | 1850 |
2500 x 2000 | 2590 x 2090 | 2652 x 2245 | 2660 (2750) | 2620 | 2250 | 1925 | 1975 |
2500 x 2075 | 2590 x 2165 | 2652 x 2320 | 2660 (2750) | 2695 | 2325 | 2000 | 2050 |
2500 x 2125 | 2590 x 2215 | 2652 x 2370 | 2660 (2750) | 2745 | 2375 | 2050 | 2100 |
2500 x 2250 | 2590 x 2340 | 2652 x 2495 | 2660 (2750) | 2870 | 2500 | 2175 | 2225 |
2500 x 2375 | 2590 x 2465 | 2652 x 2620 | 2660 (2750) | 2995 | 2625 | 2300 | 2350 |
2500 x 2500 | 2590 x 2590 | 2652 x 2745 | 2660 (2750) | 3120 | 2750 | 2425 | 2475 |
2500 x 2750 | 2590 x 2840 | 2652 x 2995 | 2660 (2750) | 3370 | 3000 | 2675 | 2725 |
2625 x 2125 | 2715 x 2215 | 2777 x 2370 | 2785 (2875) | 2745 | 2375 | 2050 | 2100 |
2750 x 2000 | 2840 x 2090 | 2902 x 2245 | 2910 (3000) | 2620 | 2250 | 1925 | 1975 |
2750 x 2125 | 2840 x 2215 | 2902 x 2370 | 2910 (3000) | 2745 | 2375 | 2050 | 2100 |
2750 x 2250 | 2840 x 2340 | 2902 x 2495 | 2910 (3000) | 2870 | 2500 | 2175 | 2225 |
2750 x 2750 | 2840 x 2840 | 2902 x 2995 | 2910 (3000) | 3370 | 3000 | 2675 | 2725 |
3000 x 2000 | 3090 x 2090 | 3152 x 2245 | 3160 (3250) | 2620 | 2250 | 1925 | 1975 |
3000 x 2125 | 3090 x 2215 | 3152 x 2370 | 3160 (3250) | 2745 | 2375 | 2050 | 2100 |
3000 x 2250 | 3090 x 2340 | 3152 x 2495 | 3160 (3250) | 2870 | 2500 | 2175 | 2225 |
3000 x 2375 | 3090 x 2465 | 3152 x 2620 | 3160 (3250) | 2995 | 2625 | 2300 | 2350 |
3000 x 2500 | 3090 x 2590 | 3152 x 2745 | 3160 (3250) | 3120 | 2750 | 2425 | 2475 |
3000 x 3000 | 3090 x 3090 | 3152 x 3245 | 3160 (3250) | 3620 | 3250 | 2925 | 2975 |
3250 x 2000 | 3340 x 2090 | 3402 x 2245 | 3410 (3500) | 2620 | 2250 | 1925 | 1975 |
3250 x 2125 | 3340 x 2215 | 3402 x 2370 | 3410 (3500) | 2745 | 2375 | 2050 | 2100 |
3250 x 2250 | 3340 x 2340 | 3402 x 2495 | 3410 (3500) | 2870 | 2500 | 2175 | 2225 |
3500 x 2000 | 3590 x 2090 | 3652 x 2245 | 3660 (3750) | 2620 | 2250 | 1925 | 1975 |
3500 x 2125 | 3590 x 2215 | 3652 x 2370 | 3660 (3750) | 2745 | 2375 | 2050 | 2100 |
3500 x 2250 | 3590 x 2340 | 3652 x 2495 | 3660 (3750) | 2870 | 2500 | 2175 | 2225 |
3750 x 2000 | 3840 x 2090 | 3902 x 2245 | 3910 (4000) | 2620 | 2250 | 1925 | 1975 |
3750 x 2125 | 3840 x 2215 | 3902 x 2370 | 3910 (4000) | 2745 | 2375 | 2050 | 2100 |
3750 x 2250 | 3840 x 2340 | 3902 x 2495 | 3910 (4000) | 2870 | 2500 | 2175 | 2225 |
4000 x 2000 | 4090 x 2090 | 4152 x 2245 | 4160 (4250) | 2620 | 2250 | 1925 | 1975 |
4000 x 2125 | 4090 x 2215 | 4152 x 2370 | 4160 (4250) | 2745 | 2375 | 2050 | 2100 |
4000 x 2250 | 4090 x 2340 | 4152 x 2495 | 4160 (4250) | 2870 | 2500 | 2175 | 2225 |
4250 x 2000 | 4340 x 2090 | 4402 x 2245 | 4410 (4500) | 2620 | 2250 | 1925 | 1975 |
4250 x 2125 | 4340 x 2215 | 4402 x 2370 | 4410 (4500) | 2745 | 2375 | 2050 | 2100 |
4250 x 2250 | 4340 x 2340 | 4402 x 2495 | 4410 (4500) | 2870 | 2500 | 2175 | 2225 |
4500 x 2000 | 4590 x 2090 | 4652 x 2245 | 4660 (4750) | 2620 | 2250 | 1925 | 1975 |
4500 x 2125 | 4590 x 2215 | 4652 x 2370 | 4660 (4750) | 2745 | 2375 | 2050 | 2100 |
4500 x 2250 | 4590 x 2340 | 4652 x 2495 | 4660 (4750) | 2870 | 2500 | 2175 | 2225 |
4750 x 2000 | 4840 x 2090 | 4902 x 2245 | 4910 (5000) | 2620 | 2250 | 1925 | 1975 |
4750 x 2125 | 4840 x 2215 | 4902 x 2370 | 4910 (5000) | 2745 | 2375 | 2050 | 2100 |
4750 x 2250 | 4840 x 2340 | 4902 x 2495 | 4910 (5000) | 2870 | 2500 | 2175 | 2225 |
5000 x 2000 | 5090 x 2090 | 5152 x 2245 | 5160 (5250) | 2620 | 2250 | 1925 | 1975 |
5000 x 2125 | 5090 x 2215 | 5152 x 2370 | 5160 (5250) | 2745 | 2375 | 2050 | 2100 |
5000 x 2250 | 5090 x 2340 | 5152 x 2495 | 5160 (5250) | 2870 | 2500 | 2175 | 2225 |
5500 x 2000 | 5590 x 2090 | 5652 x 2245 | 5660 (5750) | 2620 | 2250 | 1925 | 1975 |
5500 x 2125 | 5590 x 2215 | 5652 x 2370 | 5660 (5750) | 2745 | 2375 | 2050 | 2100 |
5500 x 2250 | 5590 x 2340 | 5652 x 2495 | 5660 (5750) | 2870 | 2500 | 2175 | 2225 |
| *Alumínium keretkészlet vagy szerelési segédeszközök használata esetén: oldalanként 90 mm szükséges (GIB = BRB + 180 mm). | |||||||
Elől elhelyezett torziós rugótengely (VL) - szükséges méretek felújítás esetén
Billenő kapu cseréje szekcionált kapura
Meglévő billenőkapu | Új felújítási méret | |||||||||
Rendelési méret (BRM)
| Keret külső mérete
| Szabad átjáró magasság
| Rendelési méret (BRM)
| Max. falnyílás méret/
| Keret külső mérete
| Garázs belső mérete
| Beépítési mélység (EBT) | Mennyezeti magasság | Szabad átjáró | |
szélesség x magasság | szélesség x magasság |
| szélesség x magasság | szélesség x magasság | szélesség x magasság | (min. méret)* |
| kézi működtetés | hajtással | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2170 | 2350 (2440) | 2545 | 2175 | 1850 | 1900 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2295 | 2350 (2440) | 2670 | 2300 | 1975 | 2025 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2170 | 2475 (2565) | 2545 | 2175 | 1850 | 1900 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2295 | 2475 (2565) | 2670 | 2300 | 1975 | 2025 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2420 | 2475 (2565) | 2795 | 2425 | 2100 | 2150 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2170 | 2600 (2690) | 2545 | 2175 | 1850 | 1900 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2295 | 2600 (2690) | 2670 | 2300 | 1975 | 2025 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2420 | 2600 (2690) | 2795 | 2425 | 2100 | 2150 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2295 | 3100 (3190) | 2670 | 2300 | 1975 | 2025 |
| *Alumínium keretkészlet vagy szerelési segédeszközök használata esetén: oldalanként 90 mm szükséges (GIB = BRB + 180 mm). | ||||||||||
Hátul elhelyezett torziós rugótengely (HL) - szabványos méretek
Kapufelületek: széles bordás, nagy lamellás
Szabványos méretek | |||||||
Rendelési
| Max. falnyílás méret/
| Keret külső mérete
| Garázs belső mérete
| Beépítési mélység (EBT) | Mennyezeti magasság
kézi működtetés/ | Szabad átjáró
| |
kézi működtetés | hajtással | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2625 | 1990 | 1800 | 1850 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2750 | 2115 | 1925 | 1975 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2875 | 2240 | 2050 | 2100 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2625 | 1990 | 1800 | 1850 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2750 | 2115 | 1925 | 1975 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2825 | 2190 | 2000 | 2050 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2875 | 2240 | 2050 | 2100 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 3000 | 2365 | 2175 | 2225 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2625 | 1990 | 1800 | 1850 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2750 | 2115 | 1925 | 1975 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2825 | 2190 | 2000 | 2050 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2875 | 2240 | 2050 | 2100 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 3000 | 2365 | 2175 | 2225 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 3125 | 2490 | 2300 | 2350 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3250 | 2615 | 2425 | 2475 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3500 | 2865 | 2675 | 2725 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2875 | 2240 | 2050 | 2100 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2750 | 2115 | 1925 | 1975 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2875 | 2240 | 2050 | 2100 |
2750 x 2250 | 2840 x 2340 | 2902 x 2360 | 2910 (3000) | 3000 | 2365 | 2175 | 2225 |
2750 x 2750 | 2840 x 2840 | 2902 x 2860 | 2910 (3000) | 3500 | 2865 | 2675 | 2725 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2750 | 2115 | 1925 | 1975 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2875 | 2240 | 2050 | 2100 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 3000 | 2365 | 2175 | 2225 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 3125 | 2490 | 2300 | 2350 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3250 | 2615 | 2425 | 2475 |
3000 x 3000 | 3090 x 3090 | 3152 x 3110 | 3160 (3250) | 3750 | 3115 | 2925 | 2975 |
3250 x 2000 | 3340 x 2090 | 3402 x 2110 | 3410 (3500) | 2750 | 2115 | 1925 | 1975 |
3250 x 2125 | 3340 x 2215 | 3402 x 2235 | 3410 (3500) | 2875 | 2240 | 2050 | 2100 |
3250 x 2250 | 3340 x 2340 | 3402 x 2360 | 3410 (3500) | 3000 | 2365 | 2175 | 2225 |
3500 x 2000 | 3590 x 2090 | 3652 x 2110 | 3660 (3750) | 2750 | 2115 | 1925 | 1975 |
3500 x 2125 | 3590 x 2215 | 3652 x 2235 | 3660 (3750) | 2875 | 2240 | 2050 | 2100 |
3500 x 2250 | 3590 x 2340 | 3652 x 2360 | 3660 (3750) | 3000 | 2365 | 2175 | 2225 |
3750 x 2000 | 3840 x 2090 | 3902 x 2110 | 3910 (4000) | 2750 | 2115 | 1925 | 1975 |
3750 x 2125 | 3840 x 2215 | 3902 x 2235 | 3910 (4000) | 2875 | 2240 | 2050 | 2100 |
3750 x 2250 | 3840 x 2340 | 3902 x 2360 | 3910 (4000) | 3000 | 2365 | 2175 | 2225 |
4000 x 2000 | 4090 x 2090 | 4152 x 2110 | 4160 (4250) | 2750 | 2115 | 1925 | 1975 |
4000 x 2125 | 4090 x 2215 | 4152 x 2235 | 4160 (4250) | 2875 | 2240 | 2050 | 2100 |
4000 x 2250 | 4090 x 2340 | 4152 x 2360 | 4160 (4250) | 3000 | 2365 | 2175 | 2225 |
4250 x 2000 | 4340 x 2090 | 4402 x 2110 | 4410 (4500) | 2750 | 2115 | 1925 | 1975 |
4250 x 2125 | 4340 x 2215 | 4402 x 2235 | 4410 (4500) | 2875 | 2240 | 2050 | 2100 |
4250 x 2250 | 4340 x 2340 | 4402 x 2360 | 4410 (4500) | 3000 | 2365 | 2175 | 2225 |
4500 x 2000 | 4590 x 2090 | 4652 x 2110 | 4660 (4750) | 2750 | 2115 | 1925 | 1975 |
4500 x 2125 | 4590 x 2215 | 4652 x 2235 | 4660 (4750) | 2875 | 2240 | 2050 | 2100 |
4500 x 2250 | 4590 x 2340 | 4652 x 2360 | 4660 (4750) | 3000 | 2365 | 2175 | 2225 |
4750 x 2000 | 4840 x 2090 | 4902 x 2110 | 4910 (5000) | 2750 | 2115 | 1925 | 1975 |
4750 x 2125 | 4840 x 2215 | 4902 x 2235 | 4910 (5000) | 2875 | 2240 | 2050 | 2100 |
4750 x 2250 | 4840 x 2340 | 4902 x 2360 | 4910 (5000) | 3000 | 2365 | 2175 | 2225 |
5000 x 2000 | 5090 x 2090 | 5152 x 2110 | 5160 (5250) | 2750 | 2115 | 1925 | 1975 |
5000 x 2125 | 5090 x 2215 | 5152 x 2235 | 5160 (5250) | 2875 | 2240 | 2050 | 2100 |
5000 x 2250 | 5090 x 2340 | 5152 x 2360 | 5160 (5250) | 3000 | 2365 | 2175 | 2225 |
5500 x 2000 | 5590 x 2090 | 5652 x 2110 | 5660 (5750) | 2750 | 2115 | 1925 | 1975 |
5500 x 2125 | 5590 x 2215 | 5652 x 2235 | 5660 (5750) | 2875 | 2240 | 2050 | 2100 |
5500 x 2250 | 5590 x 2340 | 5652 x 2360 | 5660 (5750) | 3000 | 2365 | 2175 | 2225 |
| *Alumínium keretkészlet vagy szerelési segédeszközök használata esetén: oldalanként 90 mm szükséges (GIB = BRB + 180 mm). | |||||||
Hátul elhelyezett torziós rugótengely (HL) - szükséges méretek felújítás esetén
Billenő kapu cseréje szekcionált kapura
Meglévő billenőkapu | Új felújítási méret | |||||||||
Rendelési méret (BRM)
| Keret külső mérete
| Szabad átjáró magasság
| Rendelési méret (BRM)
| Maximális
| Keret külső mérete
| Garázs belső mérete
| Beépítési mélység (EBT) | Mennyezeti magasság | Szabad átjáró | |
szélesség x magasság | szélesség x magasság |
| szélesség x magasság | szélesség | szélesség x magasság | (min. méret)* |
| kézi működtetés | hajtással | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2170 | 2350 (2440) | 2675 | 2040 | 1850 | 1900 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2295 | 2350 (2440) | 2800 | 2165 | 1975 | 2025 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2170 | 2475 (2565) | 2675 | 2040 | 1850 | 1900 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2295 | 2475 (2565) | 2800 | 2165 | 1975 | 2025 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2420 | 2475 (2565) | 2925 | 2290 | 2100 | 2150 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2170 | 2600 (2690) | 2675 | 2040 | 1850 | 1900 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2295 | 2600 (2690) | 2800 | 2165 | 1975 | 2025 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2420 | 2600 (2690) | 2925 | 2290 | 2100 | 2150 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2295 | 3100 (3190) | 2800 | 2165 | 1975 | 2025 |
| *Alumínium keretkészlet vagy szerelési segédeszközök használata esetén: oldalanként 90 mm szükséges (GIB = BRB + 180 mm). | ||||||||||
Beépítés
Automata szekcionált garázskapuk beépítése
Az alábbi videó a Novoferm szekcionált kapuk lépésről lépésre történő beépítését mutatja be. A videók csak a beépítési, üzemeltetési és karbantartási útmutató kiegészítésére szolgálnak. Nem helyettesítik a szakképzett szakemberek által végzett szakszerű beépítést.
AUTOMATA SZEKCIONÁLT GARÁZSKAPU BEÉPÍTÉSE
A bal oldali animációra kattintva megtekintheti a Novoferm szekcionált garázskapu beépítését egy Novomatic 573 S hajtással ellátott ISO 45 típusú, függőleges húzórugós garázskapu példáján keresztül.
Termékeinkről további videókat a Novoferm YouTube-csatornán talál:
https://www.youtube.com/NovofermVideos
Felkeltettük az érdeklődését?
Keressen bennünket a KAPCSOLAT-fülön található elérhetőségeinken.
