novoporta premio
MINDEN IGÉNYT KIELÉGÍTŐ MULTIFUNKCIÓS ACÉLAJTÓK VASTAG FALCCAL
Az Európának szánt új ajtógenerációnk a NovoPorta Premio nevet kapta. Különösen projekt kivitelezéseknél mutatkozik meg a tudása: változatok sokasága mindig egységes külsővel.
Vastag falcos, igényes megjelenésének és a design-lehetőségek sokféleségének köszönhetően akár egy modern iroda díszévé is válhat. Legyen szó Ei30, Ei60 vagy Ei90 perces tűzgátlásról, hanggátlásról vagy biztonsági előírásról: a NovoPorta Premio minden területre kínál megoldást. Az ajtók alapkivitelben RAL 9016 fehér színre porszórt felülettel rendelkeznek, de számos más színben is rendelhetők. A ragasztott fedőlemeznek köszönhetően a NovoPorta Premio nemcsak rendkívül stabil, de esztétikus is: nem találunk rajta látható hegesztési varratokat.
A NovoPorta Premio tűz- és füstgátló ajtók megfelelnek az EN 16034 európai termékszabvány szigorú előírásainak. A termékszabvány beltéri ajtókra vonatkozóan még nem harmonizált, így a Novoferm, -az acél tűzgátló ajtó gyártók közül elsőként- készíttetett Európai Műszaki Értékelést (ETA).
Ez jelenleg az EOTA szervezeten belül minden országban a hivatalos tanúsítás a tűzvédelmi követelményekkel rendelkező beltéri ajtókra, és az ezen alapuló CE-jelölést is magában foglalja.
Vastag falcos kialakítás
A 64 mm vastag, stabil és kellően merev ajtólapok vastag falcos kialakításukkal, esztétikus felületeikkel elegáns irodai környezetben is megállják a helyüket.
Sokféle funkció
A NovoPorta Premio vastag falcos acél ajtóelemek minden igényre kínálnak megoldást: tűzgátló, (EI2 90-ig), füstgátló, biztonsági (RC 4-ig), hanggátló (RW = 53 dB-ig), funkciókkal is kaphatók.
Szerelési előnyök
Egyszerű beépíthetőség pl. falcon keresztüli csavaros rögzítéssel, - gyors hézagkitöltés kőzetgyapot csíkokkal vagy tűzgátló purhabbal.
NOVOPORTA PREMIO ACÉL AJTÓELEMEK
TÍPUSVÁLASZTÉK
NovoPorta Premio ajtók összehasonlítása és tulajdonságai
NovoPorta Premio - típusok
Típus | Falc | Tűzgátlás | Betörésgátlás | Füstgátlás | Hanggátlás | Hőszigetelés | Kivitel | Kültéri | DIN EN 14351-1 |

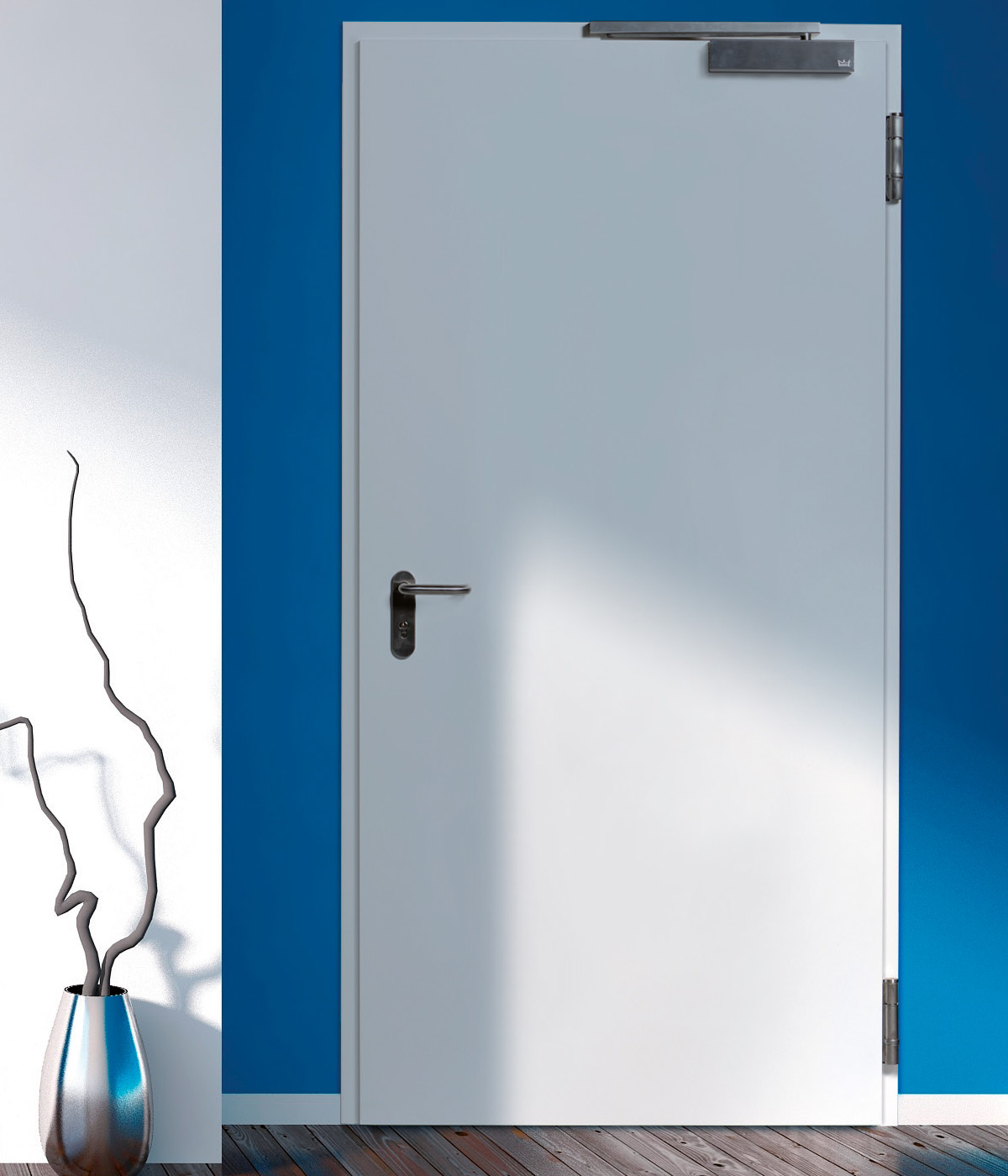

Tűzgátló ajtók NovoPorta
| vastag falc | EI230 EI260 EI290 | RC 2 RC 3 | * | RW= | min. 1,4 | 1 szárnyú 2 szárnyú | * | * |
Tűzgátló strangajtó NovoPorta | vastag falc | EI230 EI290 | RC 2 RC 3 | * | RW= 44 dB-ig | n.a. | 1 szárnyú | * | * |

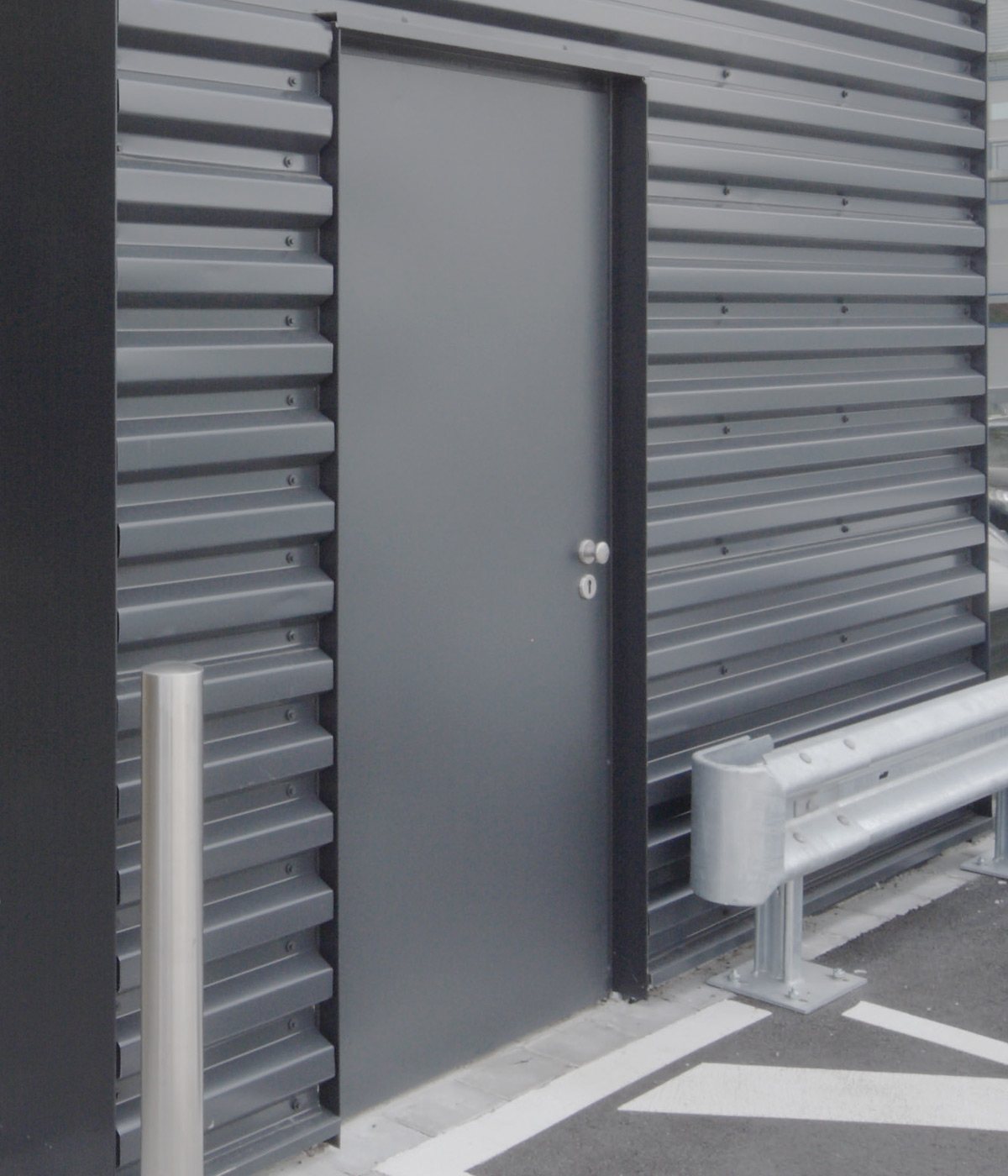

Többcélú ajtók NovoPorta
| vastag falc |
| RC 2 | * | RW= 43 dB-ig | min. 1,5 | 1 szárnyú | * | * |
Biztonsági ajtók NovoPorta | vastag falc | EI230 EI260 EI290 | RC 2 RC 3 RC 4 | * | RW= 46 dB-ig | min. 1,5 | 1 szárnyú 2 szárnyú | * | * |
Hanggátló ajtók NovoPorta | vastag falc |
| RC 2 | * | RW= 53 dB-ig | min. 1,4 | 1 szárnyú | * | * |

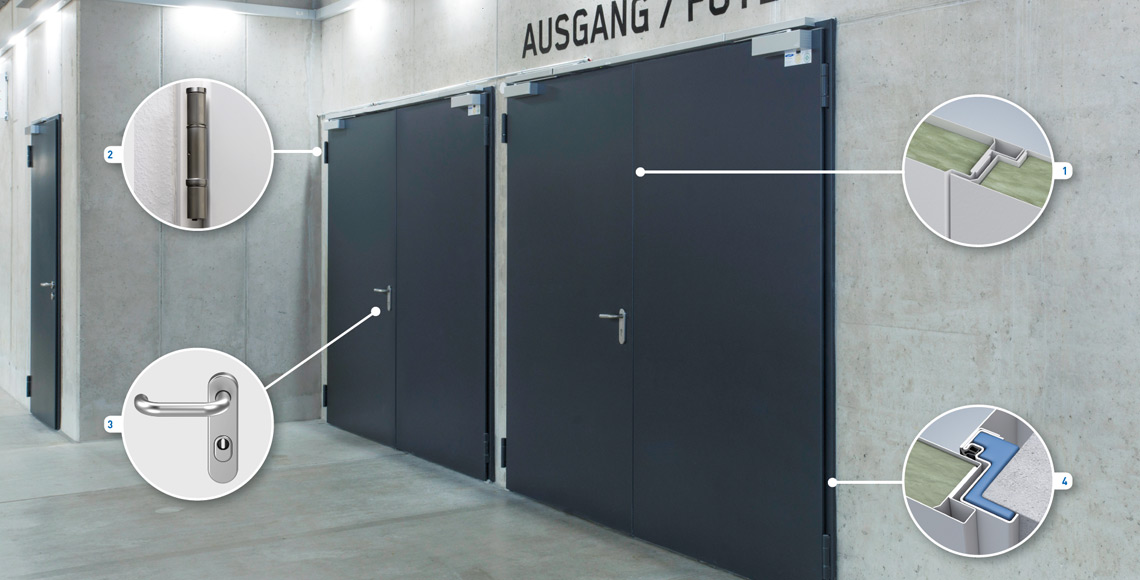

NovoPorta Premio - legfontosabb jellemzők

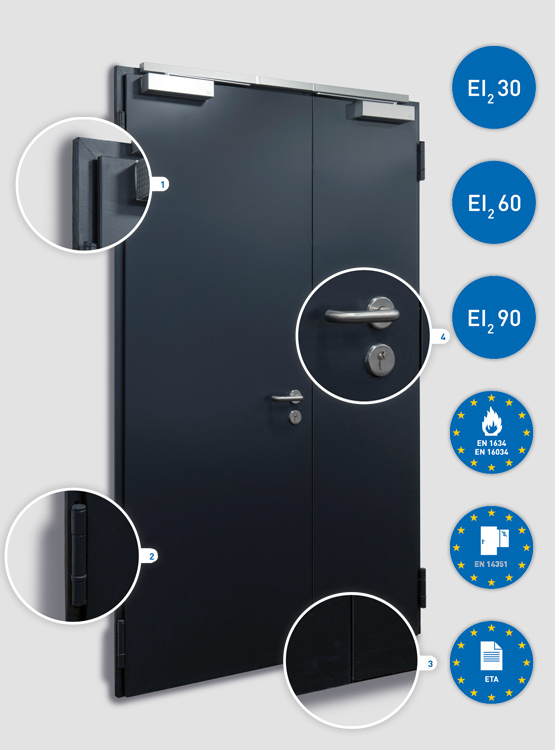

Egységes külső
NovoPorta Premio ajtócsalád az egységesség szellemében
A vastag falcnak és az egy síkban záródó szárnyaknak (1) köszönhetően a NovoPorta Premio ajtók mindig a megbízhatóságot sugallják. Esztétikus megjelenésük lehetővé teszi, hogy ne csak ipari, kereskedelmi középületekben, hanem irodai környezetben is megállják a helyüket. A számos választható pánt (2) és felületi kialakítás új tervezési elképzeléseknek enged teret.
Függetlenül betöltött funkciójuktól, vagyis hogy tűzgátló, hanggátló, biztonsági vagy MZ-többcélú ajtóról van-e szó, a küllem mindig ugyanaz marad, mely az épület egységes arculatát szolgálja.
Ehhez járulnak hozzá a mutatós kilincsgarnitúrák, (3) a számtalan választható RAL-színre festhető felület vagy design-fólia, és a masszív tartásról gondoskodó 2140B típusú, (4) utólag szerelhető válaszfaltok.
Novoporta Premio - szabványi megfelelés, műszaki megoldások
szabványi hivatkozások
EN 1634 - EN 16034 - EN 14351
A NovoPorta Premio ajtócsaládot kifejezetten az európai piac számára fejlesztettük. Magától értetődően teljesíti a szigorú német szabványi és minőségi elvárásokat, de egyúttal az európai uniós előírásokat is. Az építési termékek európai forgalomba hozatalának alapja az építési termékekről szóló rendelet. Ha egy építési termék rendelkezik harmonizált termékszabvánnyal vagy európai értékelési dokumentumon (EAD) alapuló európai műszaki értékeléssel (ETA), akkor ez az építési termék CE-jelöléssel látható el és forgalomba hozható az európai piacon. Az EN 16034 szabvány a tűzgátló ajtókra, az EN 14351-1 európai termékszabvány pedig a külső ajtókra vonatkozik.
Ez azt jelenti, hogy a CE-jelölés a tűzvédelmi követelményekkel rendelkező külső ajtók esetében a használhatóság hivatalos, egész Európában érvényes igazolásaként lehetséges. Mivel az EN 14351-2 (a beltéri ajtókra vonatkozó jövőbeni termékszabvány) még nem lépett hatályba, a tűzvédelmi követelményekkel rendelkező beltéri ajtókra vonatkozó CE-jelölés még nem lehetséges. A Novoferm ezt a hiányosságot a belső tűzgátló ajtókra vonatkozó európai műszaki értékelés (ETA) megszerzésével pótolta. Az ETA az Európai Értékelési Dokumentumon (EAD) alapul, amelyet az Európai Unió Hivatalos Lapjában tettek közzé. Az ETA alapján tehát a CE-jelölés beltéri ajtók esetén is lehetséges. Végül, de nem utolsó sorban a Premio MZ többcélú ajtókat az EN 14351-1 szabvány szerint is bevizsgálták (külső ajtókra). Így mind a kültéri, mind a beltéri felhasználású NovoPorta Premio ajtó rendelkezik CE-tanúsító jeggyel.

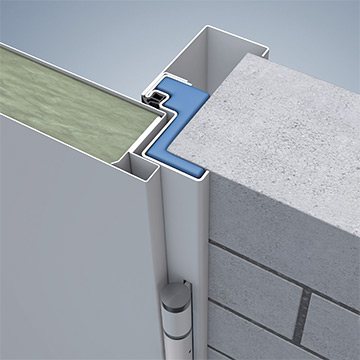

(1) Vastag falcos kialakítás
A 64 mm vastag, stabil és kellően merev ajtólapok vastag falcos kialakításukkal, esztétikus felületeikkel elegáns irodai környezetben is megállják a helyüket.
(2) Pántok
A NovoPorta Premio ajtókra szerelt pántok is befolyásolják az összhatást. Többféle pánttípusból választhat, a masszív standard típus mellett keskeny objektpántok és finoman állítható 3D-s pántok is szerepelnek a kínálatban, opcionálisan akár rozsdamentes acélból vagy színre festve.
Egységes Outfit az egész létesítményben
A NovoPorta Premio ajtócsalád az egységes arculat koncepcióját képviseli: függetlenül attól, hogy milyen funkciót kell az adott Premio ajtónak betöltenie, az eredmény mindig ugyanaz: egységes megjelenés az épületen belül.
(3) A kevesebb sokszor több: a nem látható részletek
A kétszárnyú NovoPorta Premio ajtók ajtószárnyai egy síkban záródnak, így nincs szükség látszó középső ütközőlécre. A hatás pedig nem marad el: egységes és elegáns megjelenésű konstrukció még Ei90 perces tűzgátlással is.
Ugyanez vonatkozik az akadálymentes küszöbtípusokra is, pl. rejtett szereléssel az ajtólap aljába épített süllyedő küszöbre, vagy magasabb hanggátlási követelmény esetén dupla süllyedő küszöbre, melyek menekülő útvonalakon kiválóan alkalmazhatók.
(4) Kiegészítők
A rendelkezésre álló számtalan választható kiegészítő, vasalat és zártípus teszi a NovoPorta Premio ajtók összképét teljessé, melyek természetesen a szabványi előírásokat is messzemenően teljesítik.
Ajtólap csere egyszerűen
Az egységes arculat koncepciójának további előnye: ha pl. az adott nyílászáró felé támasztott követelmények változnak, pl. egy többcélú (MZ) ajtó helyett tűzgátló ajtóra van szükség, 2125 mm magasságig az ajtólap könnyedén kicserélhető a tok kiszerelése nélkül.
Az új NovoPorta Premio ajtócsalád = a legkézenfekvőbb megoldás!

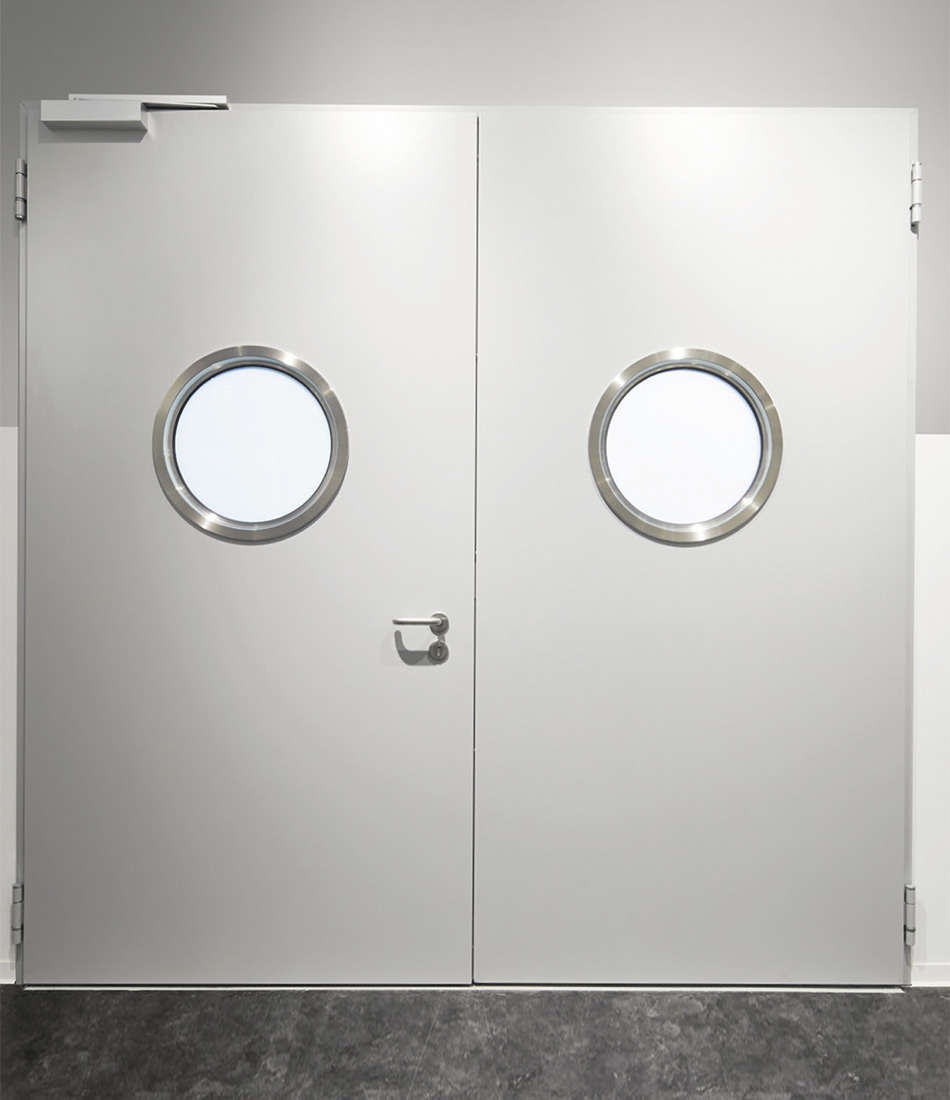

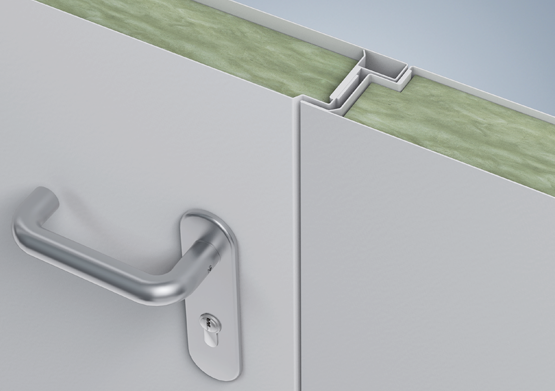

Síkban záródó ajtószárnyak - ajtólapba integrált ütközőelem
A kétszárnyú NovoPorta Premio ajtók ajtószárnyai egy síkban záródnak, még az összetett szerkezetű Ei90 perces tűzgátló ajtók esetén is. A középső ütközőelem az állószárny belsejébe van beépítve, így nem bontja meg az ajtóelem egységességét. Mindegy, hogy pánikzár, ajtónyitó vagy bármilyen más elektromos felszereltség: az ütközőelem megbízhatóan hangolható össze a kiválasztott zártípussal.
NovoPorta Premio - Funkciók
Biztonsági felszerelés
A NovoPorta Premio ajtók, megfelelő biztonsági tartozékokkal felszerelve, különböző betörésvédelmi osztályokba sorolhatók. A betörésvédelemre vonatkozó jelenlegi európai előírások 2011 óta vannak érvényben, és RC1-től - RC6-ig határozzák meg a védelmi követelményeket. Az osztályok felállítása a következő elv alapján történt: egy fiktív betörő megvizsgálja az ajtót, feltérképezi a gyenge pontjait, és megkezdi a támadást, az idő pedig fogyni kezd. Minél magasabb az RC-osztály, annál komolyabb szerszámokat vet be, az ajtónak pedig annál tovább kell ellenálnia.
Betörésvédelmi osztály: RC3, áttörésgátlás: 5 perc*

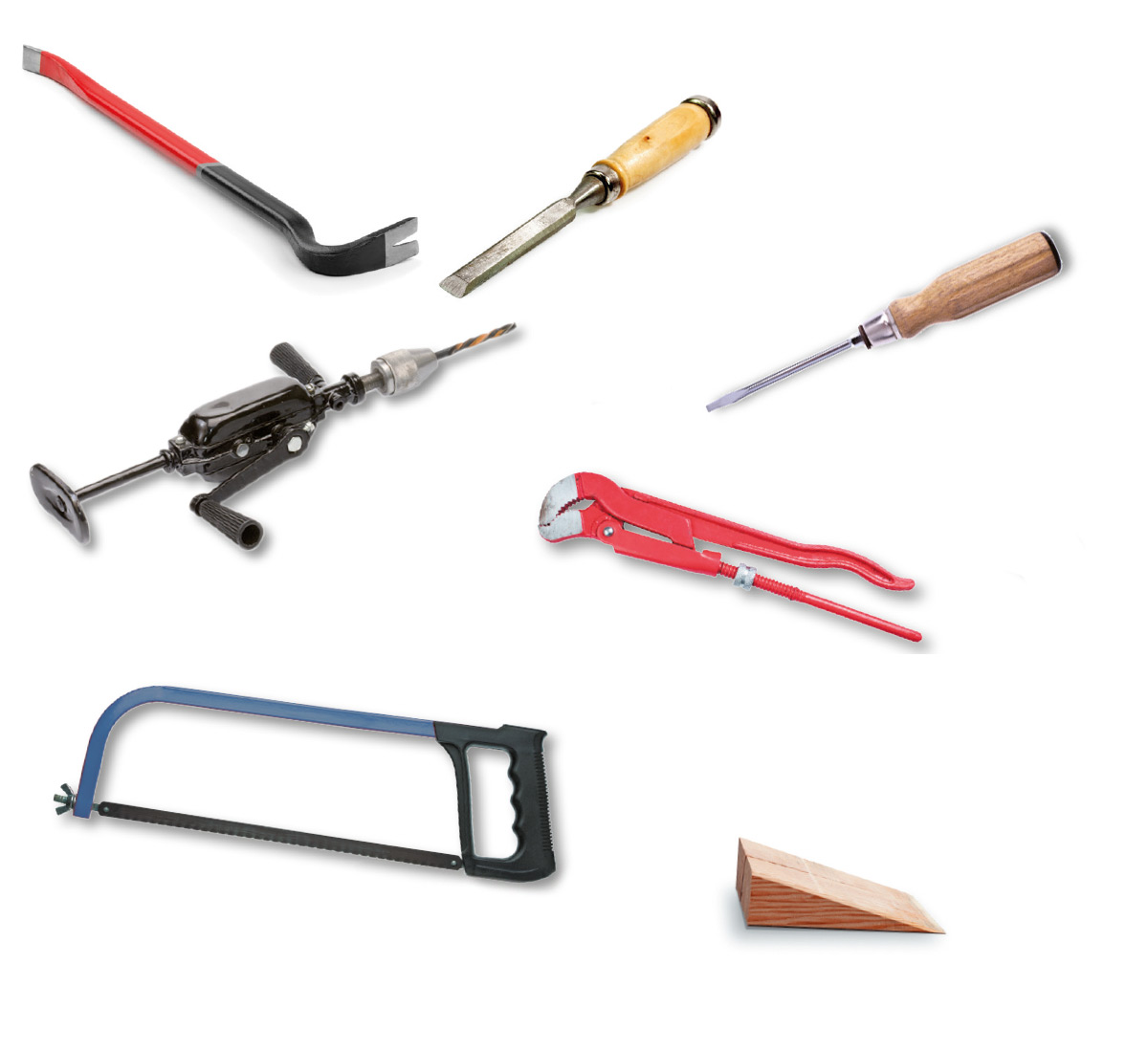

Az RC2-es, 3 perces áttörésgátlású osztály esetén az alkalmi elkövető egyszerű szerszámokkal próbál betörni: csavarhúzót vagy fogót használ, ékeket üt be vagy kis kézi fűrészt használva megpróbálja a pántokat levágni. Az RC3-as osztálynál azonban a betörő már jobban felszerelt, rendelkezik egy második csavarhúzóval, egy feszítővassal és különféle kéziszerszámokkal (kis kalapács, mechanikus fúró stb.), hogy az ajtólapot erőteljesebben próbálja meg kiemelni. A fúrószerszámmal a zárat támadhatja.
ÚJ: RC4 betörésvédelmi osztály, ellenállási idő 10 perc*.
HÍVOGATÓAN SZÉP - BIZTONSÁGOSAN ELLENÁLLÓ, AKÁR RC 4-ES OSZTÁLYBAN
„Safety first“ - fő a biztonság - mondhatjuk a biztonsági tartozékokkal felszerelt NovoPorta Premio ajtóról. Ugyanakkor nem tolhatjuk el a hangsúly csak a biztonság felé: az esztétikus külső ugyanolyan fontos. Legyen szó az egyre növekvő betörési statisztikákról, a fokozódó informatikai biztonsági követelményekről, vagy akár tűz-, füst- vagy zajvédelemről - a Premio ajtók minden környezetben megállják a helyüket.

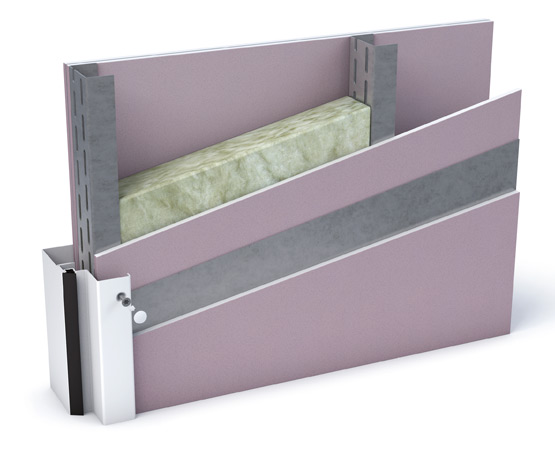

Mire jó egy komoly biztonsági ajtó, ha a gyenge falon egyszerűbben átjut a támadó?
A NovoPorta Premio egy- és kétszárnyú ajtók RC2 és RC3 betörésvédelmi biztonsági felszereléssel is rendelhetők, és nemcsak a szokásos tégla, beton és pórusbeton falazatba, hanem biztonsági gipszkarton falba is beépíthetők.
A megoldás előnye abban rejlik, hogy az ajtó ugyanolyan stabil, mint a környezete.
A NovoPorta Premio ajtó teljesíti a betörésvédelmi osztály követelményeit: a kiemelésgátló csapok, a biztonsági, felfúrás ellen védett cilinderbetét, a biztonsági gomb-kilincs garnitúra - mind-mind alkalmassá teszi az ajtóelemet a biztonsági gipszkarton falba történő beépítésre.
ÚJDONSÁG: mostantól a NovoPorta Premio 1-szárnyú tömör ajtó RC4-es betörésgátlási osztályban is elérhető, opcionálisan EI230 és EI260 tűzgátlással, füst- és hanggátlással, akár kültéri kivitelben is.
ÚJ: RC3-AS ÜVEGEZETT AJTÓK
A DIN EN 356 szabványnak megfelelő betörésgátló üvegezés használata a biztonsági ajtóknál alapfelszereltség. Az RC2-es osztály esetében előírt minimális P4A üvegezésen túlmenően a NovoPorta Premio RC3-as osztály mostantól P5A biztonsági üvegezéssel is felszerelhető. Ez az üvegtípus EI230, EI260 és EI290 tűzgátló kivitellel együtt is elérhető.
Opcionálisan az RC2-es osztályhoz választhat törhetetlen P8B típusú speciális üveget is.
A biztonsági üvegek üvegszorító keretei a külső (támadási) oldalon kicsavarás vagy kifeszítés ellen védettek.
* Az áttörésgátlási idő a vizsgálat során mért tényleges támadási idő, melyet az első szerszám bevetésétől mérnek. Ahogy nő a betörésvédelmi osztály, úgy növekszik az áttörésgátlási idő és úgy bővül a felhasznált szerszámok köre és hatékonysága.

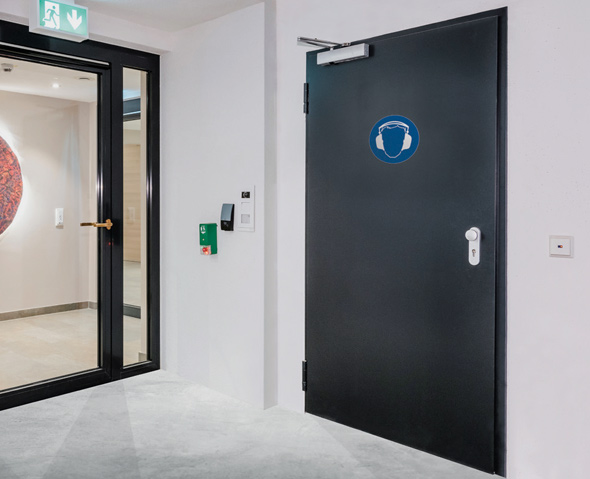

HANGGÁTLÁS
Az állandó zaj elvonja a figyelmet és nemcsak a közérzetet rontja, hanem a teljesítményt is csökkenti. Ezért a környezeti zaj elleni védelem az épületek kivitelezése során az egyik legfontosabb szempont.
A megfelelő akusztikai környezet megvalósítása sok esetben elengedhetetlen a helyiség rendeltetésszerű használata érdekében (pl. előadótermek, hangversenytermek, stúdiók), míg más esetekben komoly társadalmi, gazdasági előnnyel jár, így például lehetővé teszi a nyugodtabb pihenést, a hatékonyabb munkavégzést, illetve tanulást, vagy a gyorsabb gyógyulást, regenerálódást.
Az adott helyiségtípusok általánosan elvárható akusztikai komfortja az építésügyi műszaki irányelvben megadott követelmények teljesítése mellett biztosítható. A minimum követelményeknek minden esetben meg kell felelniük a nyílászáróknak, melytől azonban az építtető magasabb akusztikai igényt is támaszthat. Ennek teljesítésében járnak élen a NovoPorta Premio ajtók az akár 40 dB RWp hanggátlási értékükkel.
Az ajtóelem egy olyan egység, mely számos alkotóelemből, mint tok, ajtólap, tömítések, vasalatok, áll. Ezeknek mind-mind első osztályú minőségűeknek kell lenniük, hogy egy rendszert alkotva teljesíteni tudják az ajtóelemmel szemben támasztott hanggátlási elvárásokat. Ehhez kapcsolódnak a környezeti elemek, pl. a falazat, mennyezet, padlók paraméterei, melyek egy szerkezetet alkotva érik el az adott helyiség akusztikai komfortját.
A NovoPorta Premio ajtóelem a megfelelő tömítésekkel és az ajtólap aljába szerelt süllyedő küszöbbel 40 dB RWp értékig, (NovoPorta Premio DB-1 Typ 50 ajtó esetén 50 dB RWp-ig) tudja igazolhatóan csillapítani az átszűrődő zajokat. Dupla süllyedőküszöb esetén a hanggátlási érték 43 dB RwP-re nő.
Mivel az ajtóelem hanggátlási értékét laborkörülmények között mérik, tapasztalati úton a valós beépítési szituációnál 5 dB-lel kisebb értéket szokás figyelembe venni.
FÜSTGÁTLÁS
Ha egy tűzesetnek áldozatai vannak, azt a legtöbb esetben az erős füstképződés okozza. A mérgező füstgázok a megégéssel szemben sokszorosára növelik a halál kockázatát. Már a levegő 0,8% -os szén-monoxid-tartalma is hirtelen halálhoz vezethet. Ezért nagyon fontos, hogy a füst terjedését a korai szakaszban megállítsuk, a helyiséget füstmentesen lezárjuk, és megakadályozzuk a folyosókon vagy a lépcsőházakon keresztüli terjedését.
A NovoPorta Premio ajtók füstgátló kiegészítőkkel felszerelve hatékony védelmet nyújtanak a veszélyes füst ellen. Mivel az európai szabványok egyre fontosabbá válnak, a NovoPorta Premio füstgátló ajtókat már nemcsak DIN 18095, hanem az európai EN 1634-3 szabvány szerint is teszteltük.
A füstgátló ajtókat EN 1634-3 szerint szobahőmérsékleten és 200 °C-os hőmérsékleten tesztelik.
A NovoPorta Premio ajtók még a 200 °C-os hőmérsékleten is tömören zárnak, és ellenállnak a hő- és füstterhelésnek. Standard kivitelben a NovoPorta Premio füstgátló ajtót felső ajtócsukóval, speciális gumitömítéssel, RS1 típusú süllyedő küszöbbel vagy kívánságra RS2 típusú ütközőküszöbbel szállítjuk. Opcionálisan többféle üvegezéstípust is kínálunk.

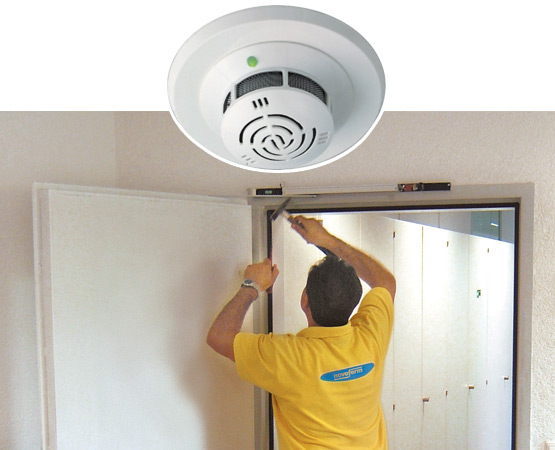

Füstjelzővel és fali nyitvatartó mágnessel felszerelt ajtókon a mágnes vészjelzés esetén kiold és az ajtó bezárul. Ennek tökéletes működéséért az ajtó üzemeltetője a felelős, épp ezért a tűz- és füstgátló ajtóknál a rendszeres karbantartás kötelező, melyet csak képzett szakember végezhet.

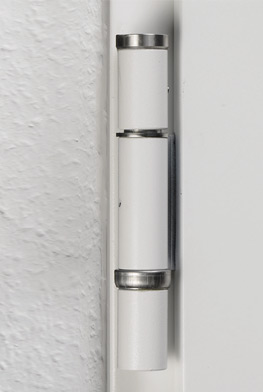

NOVOPORTA PREMIO - PÁNTOK
Egy ajtó, többféle pánt
A tűzgátló ajtóknak súlyuk van - és nemcsak átvitt értelemben. Az ajtólapokhoz olyan pántokra van szükség, melyek elbírják a terhet, ugyanakkor könnyű nyitás-zárást tesznek lehetővé.
A NovoPorta Premio ajtókhoz az alábbi pánttípusok közül választhatunk:

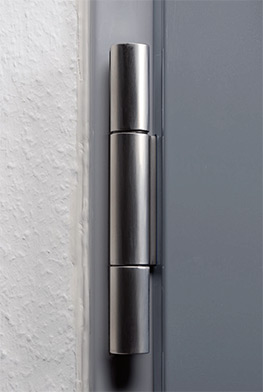

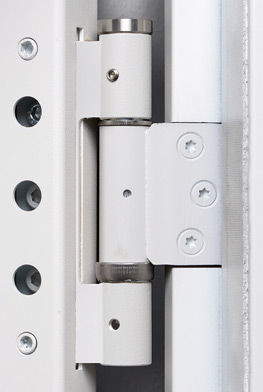

A vékony Premio objektpántok (1) 3D-s állítható kivitelben, rozsdamentes acél felülettel készülnek.
A standard 3-részes konstrukciós pántok (2) + (3) acélból vagy rozsdamentes acélból készülnek, egyszerűen szerelhetők és a golyóscsapágyas kialakításnak köszönhetően könnyen, surlódásmentesen mozognak.

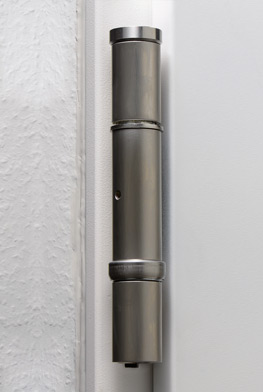

A 3D-ben finoman állítható pántok (4) szintén acélból vagy rozsdamentes acélból készülhetnek.

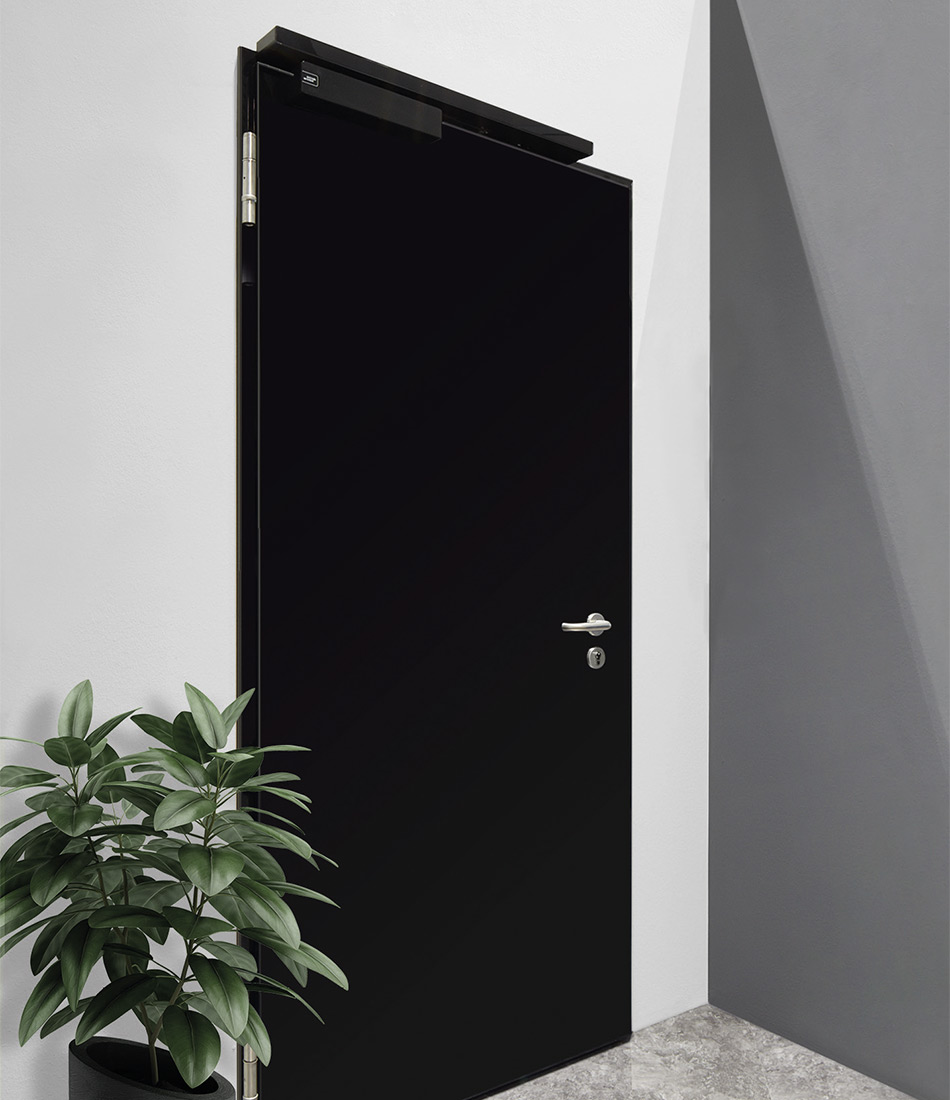

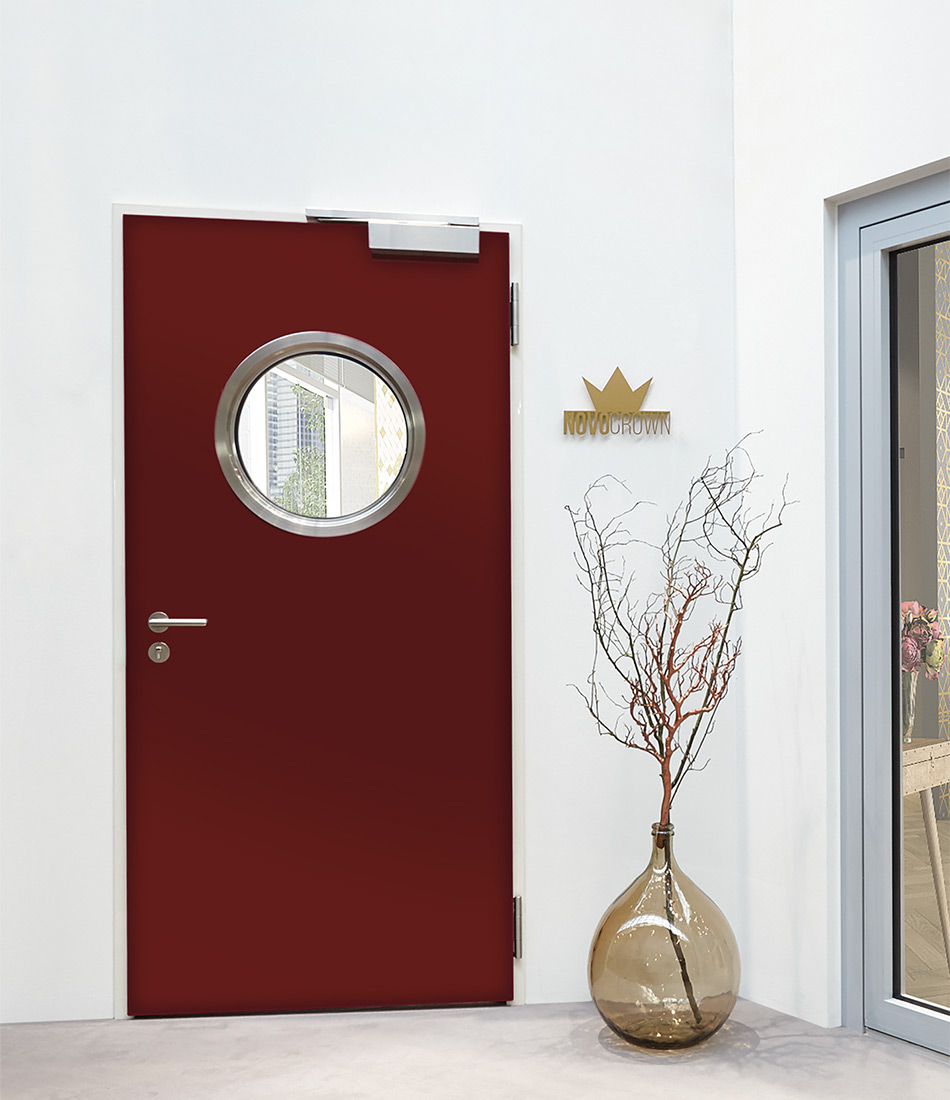

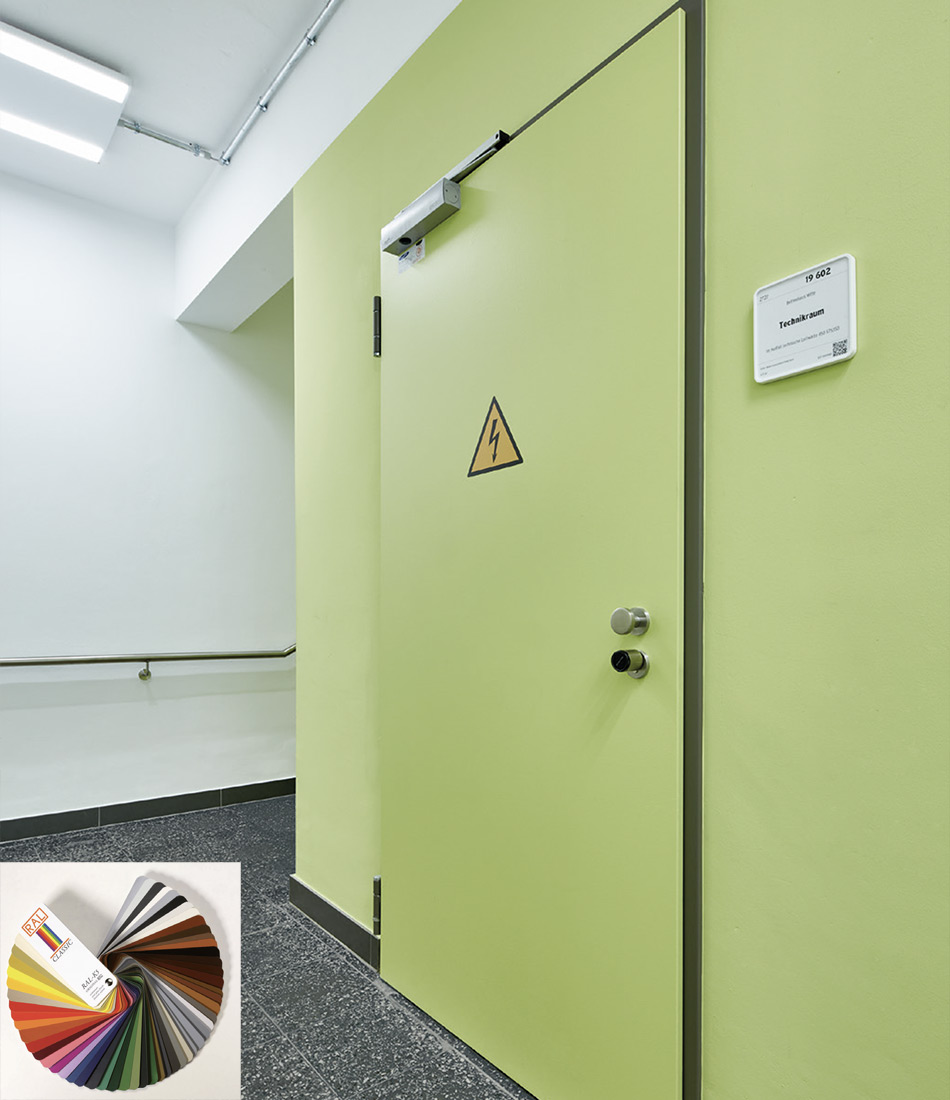

NOVOPORTA PREMIO - DESIGN ÉS SZÍNEK
A NovoPorta Premio színt visz a mindennapokba
Egy ajtónak hívogatónak kell lennie, ezért fontos a jó benyomás. A NovoPorta Premio ajtók már standard fehér színben is megfelelnek ennek az elvárásnak. Az alapkivitelen túl számos design- és színváltozat is elérhető, mellyel megteremthető az adott helyiség és a nyílászáró harmonikus egysége.
Exkluzív megjelenés + kifinomult Novoferm technológia: az összkép pedig lenyűgöző! Az ajtók optikailag úgy integrálhatók a környezetükbe, hogy közben számos kialakítási lehetőséget és választékot kínálnak.
Már az alapkivitelű RAL 9016-os fehér színű felület is olyan kiváló minőségben készül, hogy sok építtető számára optikailag olyan megnyerő, hogy ezt hagyják meg a végső felületnek. Természetesen kérésre szinte minden RAL szín elérhető.
A NovoPorta Premio ajtók megjelenését az ajtólap, tok és pántok kialakításának egysége, vagy akár különbözősége határozza meg, melyek együttesen teszik egyedivé ezt a többfunkciós ajtócsaládot.
Minden környezethez megtaláljuk a megfelelő külsőt!
NOVOPORTA PREMIO - MINŐSÉG ÉS FENNTARTHATÓSÁG
Önzáródás: C5 = minimum 20 éves élettartam
Mit jelent a C - önzáródás?
Egy ajtó azon képessége, hogy automatikusan becsukódik, és ezáltal lezár egy nyílást. A besorolás C0 - C5 osztályokba történik, melyet a várható igénybevétel figyelembevételével határoznak meg.
A tűz- és füstgátló ajtóknak vészhelyzetben gondoskodniuk kell a helyiség biztonságos lezárásáról, ezzel megakadályozva a tűz vagy füst terjedését. Ennek biztosítására vizsgálni kell az ajtó önzáródó képességét (EN 1191 szabvány szerint), majd a kapott adatok szerint osztályozni kell a teljesítményt (EN 14600 szabvány szerint).
A NovoPorta Premio és Plano ajtócsalád minden tagja a legmagasabb, C5-ös (200.000 nyitás-zárás) besorolást kapta.
A vizsgálat során a legalább 200.000 nyitási-zárási ciklus körülbelül 20 év élettartamot szimulál gyors, egymás utáni mozgásban.
A tartós használhatósági teszt elvégzése után a NovoPorta Premio ajtók természetesen ugyanúgy teljesítik a feléjük támasztott egyéb követelményeket is, pontosan úgy, ahogyan azt a tűzvédelemre (EN 1634-1) és a füstvédelemre (EN 1634-3) vonatkozó európai vizsgálati szabványok előírják.
Önzáródó képesség osztályozása EN 14600 szerint: Osztályok | Nyitás-zárási ciklus |
|---|---|
| C0 | 0 - 499 |
| C1 | 500 |
| C2 | 10.000 |
| C3 | 50.000 |
| C4 | 100.000 |
| C5 | 200.000 |
Környezettudatosság
A tanúsított környezetvédelem terén az előre gondolkodás alapvető feladatunk, mely számos előnnyel jár az építészek és a tervezők számára.
A minőségnek mindig fenntarthatónak kell lennie
Éppen ezért nemcsak pusztán a saját termékeinkre fókuszálunk, hanem a jövőbe tekintően a gyártástechnológia mellett a környezetünkre is összpontosítunk. Ennek eredményeként a brackenheimi fejlesztőközpontunkban olyan termékeken dolgozunk, melyek maximálisan a környezettudatosságot szolgálják.
Környezetvédelmi szempontoknak is megfelelő, minőségi termékek
Számos termékünk igazoltan fenntartható - ideértve például a multifunkciós acélajtókat, a tűzgátló tolókapukat vagy az ipari gyorskapukat. Ezáltal nemcsak a környezet, hanem a partnereink is profitálnak az EPD-tanúsítványokkal rendelkező termékeinkből. Az építészek és tervezők bátran betervezhetik nyílászáróinkat a környezettudatos, energiahatékony és fenntartható épületeikbe.
Előnyök pontokba szedve:
- Sokoldalú, változatos igényekhez alakítható ajtóelem
- Választható funkciók: Ei30/Ei60/Ei90 tűzgátlás, füstgátlás, hanggátlás, biztonsági kivitel
- Igényes, vastag falcos megjelenés
- Különféle kiviteli design-változatok, széles színválaszték
- Stabil, merev ajtószárny a teljes felületen ragasztott acél fedőlemeznek köszönhetően
- Síkban záródó ajtószárnyak ajtólapba integrált ütközőelemmel Ei290 perces tűzgátló változatig
- Utólag kicserélhető ajtólap a tok kiszerelése nélkül 2125 mm magasságig
- Egyszerű beépíthetőség - gyors hézagkitöltés kőzetgyapot csíkokkal vagy tűzgátló purhabbal
- Saroktok rejtett csavaros rögzítése Ei90 perces tűzgátló kivitelnél is
- Utólag szerelhető, kétrészes, 2140 B típusú tok minden faltípushoz
- Többféle választható pánttípus horganyzott vagy rozsdamentes felülettel
