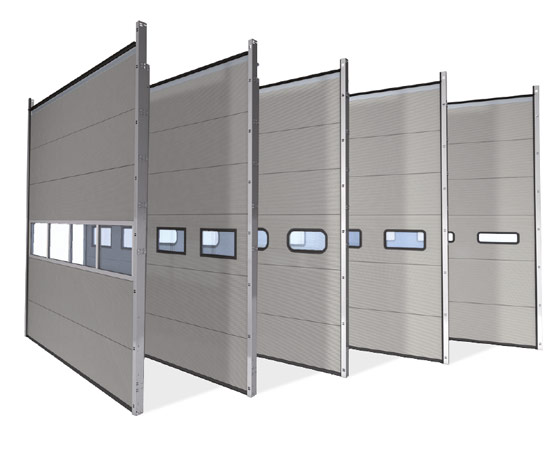

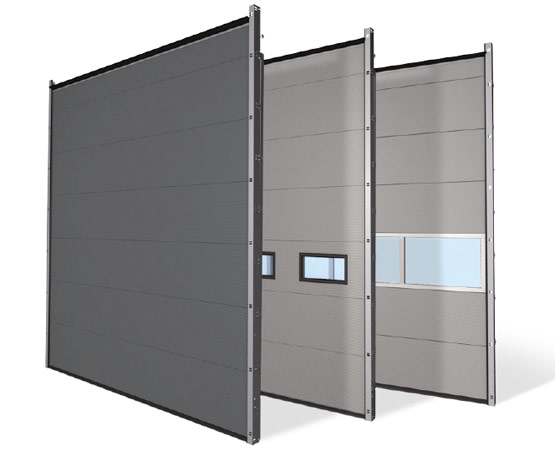

Thermo hőszigetelt szekcionált ipari kapuk

A Thermo szekcionált kapucsalád az ipari szekcionált kapuk legsokoldalúbb tagja. Ezeknek a kapuknak különösen kedvezőek a hőszigetelési és hangszigetelési értékei és hatékonyan választják szét a különböző hőmérsékleti zónákat. A Thermo szekcionált kapuk kivitelüktől függően 40, 60 vagy 80 mm vastagságú szendvicspanelből készülnek.

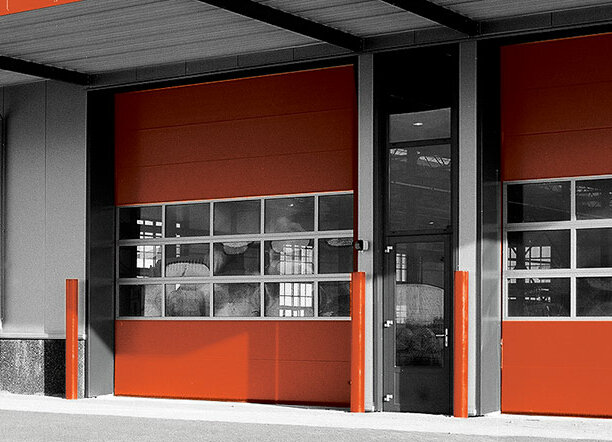

Thermo 40 szekcionált ipari kapu

A Novoferm Nagyágyúja

A Thermo 40 típusú szekcionált kapu a Novoferm legtöbbet értékesített terméke. A kapu ötvözi a kiváló hő- és hanggátló tulajdonságokat a modern megjelenésű mikrobordás mintázatú panelekkel. A külső design és technikai felszereltségek variációinak lehetősége határtalan, vagyis minden egyes kaput az adott igényeknek megfelelően lehet konfigurálni. Válasszon a számos opcionális ablak és bevilágító, a szélességi és magassági méretek, valamint az alapkínálatban szereplő 12-féle RAL-szín közül.

Fő célunk a rugalmasság

A Thermo 40 típusú szekcionált kaput a legmodernebb technológiák alkalmazásával tervezzük és gyártjuk. A végső megmunkálás során a magas fokú terhelhetőségre helyezzük a hangsúlyt, mely a kapu minden részletében mutatkozik, kezdve a fém vagy alumínium végzáróktól, az alsó merevítő profilon keresztül, a kívülről nem látszó, eloxált alumínium padlóprofilig. A rugalmasság a kapu gyártásakor központi jelentőséggel bír. Ez a típus a Novoferm kapuk igazi nagyágyúja, mind az ár, mind a teljesítmény és a felhasználási lehetőségek tekintetében.

Előnyök pontokba szedve:

1. Thermo hőszigetelt szekcionált ipari kapu
2. Ideális megoldás a hőmérsékleti zónák szétválasztására
3. 40 mm-es panelvastagság
4. Kiváló hő- és hangszigetelés
5. Az időjárási viszontagságokkal szemben extrém módon ellenálló
6. Thermo és NovoLux panelek igény szerinti kombinációja
7. Alapkivitelben mikrobordás mintázattal, 12-féle alap RAL-színben felár nélkül, további színek RAL színskála szerint

Felépítés

U-érték Thermo 40 mm szekcionált kapu:
5000 x 5000 mm: 1,02 W/m²K

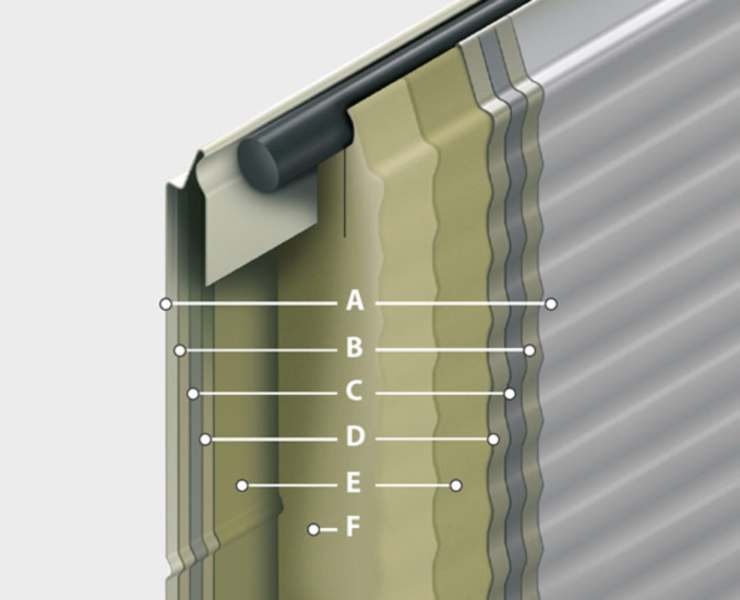

40 mm-es Thermo szendvicspanel

Panelvastagság:	40 mm
Hővezető képesség:	λ=0,025 W/mK
Hőszigetelési érték:	U=0,52 W/m²K
PU-hab sűrűség:	40 kg/m³

A festékréteg:	12-féle színben (külső oldal)
B horganyréteg:	275 g/m2
C acéllemez:	0,5 mm
D horganyréteg:	275 g/m2
E tapadóréteg:
F PU-keményhab:	g=40 kg/m3, CFK és H-CFK -mentes
E tapadóréteg:
D horganyréteg:	275 g/m2
C acéllemez:	0,5 mm
B horganyréteg:	275 g/m2
A festékréteg:	RAL 9002 (belső oldal)

Mikrobordás mintázat
standard kivitelben
felár nélkül 12-féle színben!

Thermo 60 szekcionált ipari kapu

Hőmérsékleti zónák hatékony elválasztása

A Thermo 60 típusú szekcionált kapuk különösen jól szigeteltek, így kiválóan alkalmasak olyan területek elválasztására, melyek különböző hőmérsékleti zónákhoz tartoznak. Ha szeretné az üzem- és raktárcsarnokokat egyenletes hőmérsékleten tartani, akkor Önnek a Thermo 60 kapu a megfelelő választás. A mikrobordás mintázatú acéllemez panelek kiemelkedő hang- és hőszigetelési tulajdonságokkal rendelkeznek, és rendkívüli módon ellenállnak az időjárási viszontagságoknak.

Kiemelkedő hőszigetelési érték

A Thermo szekcionált kapuk paneljeit az un. szendvicselv alapján állítják össze. Két acéllemez közé FCKW-mentes poliuretán keményhab kerül, melyet mindkét oldalon a horganyzott lemezhez ragasztanak. Ha egyedi színre vágyik, a lemezfelület bármilyen RAL-szín szerinti akril festékkel festhető.

Előnyök pontokba szedve:

1. Kiemelkedő hőszigetelésű Thermo szekcionált kapu
2. Ideális megoldás a hőmérsékleti zónák szétválasztására
3. 60 mm-es panelvastagság
4. Kiváló hő- és hangszigetelés
5. Az időjárási viszontagságokkal szemben extrém módon ellenálló
6. Thermo és NovoLux panelek igény szerinti kombinációja
7. Alapkivitelben mikrobordás mintázattal, 10-féle alap RAL-színben felár nélkül, további színek RAL színskála szerint

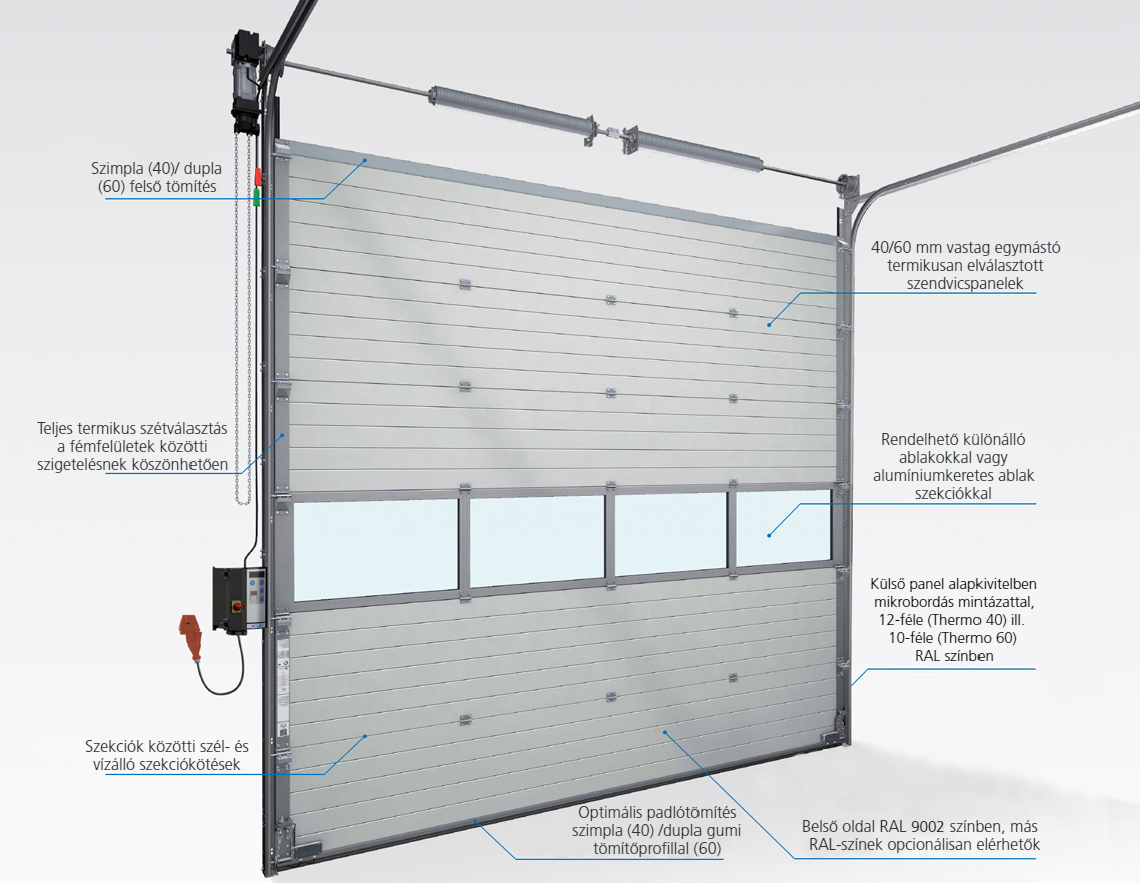

Felépítés

U-értékThermo 60 szekcionált kapu:
5000 x 5000 mm: 0,77 W/m²K

60 mm-es Thermo szendvicspanel

Panelvastagság:	60 mm
Hővezető képesség:	λ=0,025 W/mK
Hőszigetelési érték:	U=0,35 W/m²K
PU-hab sűrűség:	40 kg/m³

A festékréteg:	10-féle színben (a külső oldalon)
B horganyréteg:	275 g/m²
C acéllemez:	0,5 mm
D horganyréteg:	275 g/m²
E tapadó alapréteg
F PU keményhab:	g=40 kg/m³, CFK- és H-CFK -mentes
E tapadó alapréteg
D horganyréteg:	275 g/m²
C acéllemez:	0,5 mm
B horganyréteg:	275 g/m²
A festékréteg:	RAL 9002 (a belső oldalon)

Mikrobordás mintázat
standard kivitelben
felár nélkül 10-féle színben!

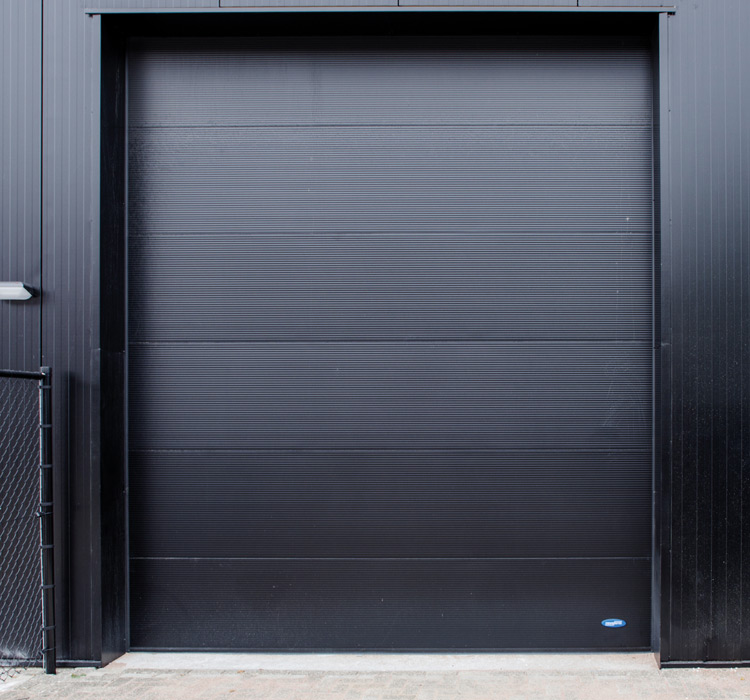

Thermo 80 szekcionált ipari kapu

Maximális hőszigetelés a Novofermtől

A Thermo 80 típusú szekcionált kapuk a Thermo kapucsalád legmagasabb hőszigetelési értékkel rendelkező tagjai, így kiválóan alkalmasak olyan területek elválasztására, melyek különböző hőmérsékleti zónákhoz tartoznak.

Ha szeretné az üzem- és raktárcsarnokokat egyenletes hőmérsékleten tartani, akkor Önnek a Thermo 80 kapu a legmegfelelőbb választás. A mikrobordás mintázatú acéllemez panelek kiemelkedő hang- és hőszigetelési tulajdonságokkal rendelkeznek, és rendkívüli módon ellenállnak az időjárási viszontagságoknak.

Előnyök pontokba szedve:

1. Kimagasló hőszigetelésű Thermo szekcionált kapu
2. 80 mm-es panelvastagság
3. Termikusan szétválasztott panelek
4. Még hatékonyabb tömítések a szekciók között
5. Optimális felső és oldalsó szigetelés a továbbfejlesztett felső gumitömítésnek és a dupla oldaltömítéseknek köszönhetően
6. Dupla gumi tömítőprofil az alsó záráshoz

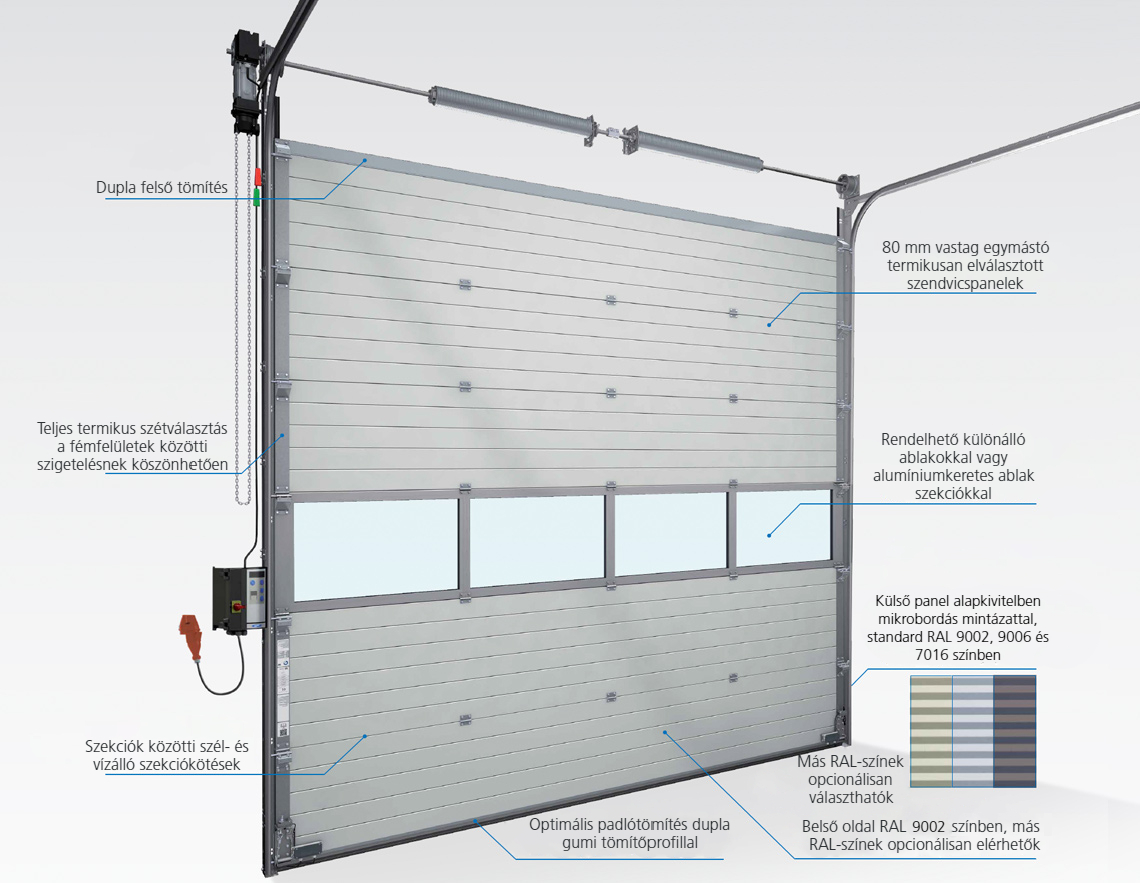

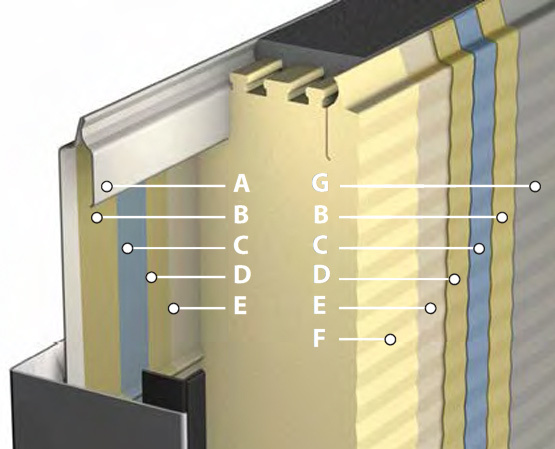

Felépítés

80 mm-es Thermo szendvicspanel

Panelvastagság:	80 mm
Hőszigetelési érték:	U=0,25 W/m2K
PU-hab sűrűség:	40 kg/m3
Szekciók:	Külső oldal: mikrobordás mintázat Belső oldal: Stucco mintázat

A festékréteg:	RAL 9002, RAL 9006, RAL 7016
B horganyréteg:	275 g/m2
C acéllemez:	0,5 mm
D horganyréteg:	275 g/m2
E tapadó alapréteg
F PU-Hkeményhab:	g=40 kg/m3, CFK és H-CFK -mentes
G festékréteg (belső oldal):	RAL 9002

Mikrobordás mintázat
standard kivitelben
3-féle színben:

RAL 9002
RAL 9006
RAL 7016

Thermo 40 mm / 60 mm részletek

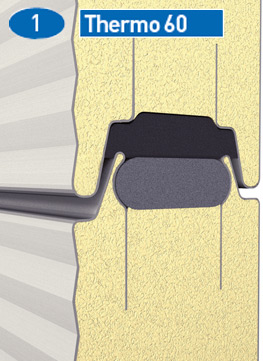

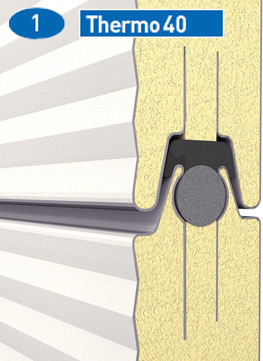

Szekciókötések

A Thermo 40/60 kapuk szekciókötései szél- és vízállóak. Erről egy komprimált habszivacs tömítőszalag gondoskodik, melyet a panelek közé helyeznek el.

Mivel a külső és belső kapulap nem érintkezik egymással, így kiváló szigetelés érhető el.

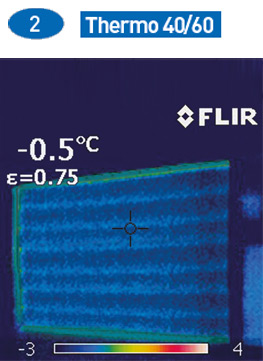

Infravörös felvétel

A Thermo 40 szekcionált kapuval összehasonlítva a Thermo 60 szekcionált kapu sokkal jobb hőszigetelési értékkel rendelkezik. A felvételen látható világos foltok jelzik, ha valahol energiavesztés lép fel. A sötét foltok a megfelelő hőszigetelést mutatják.

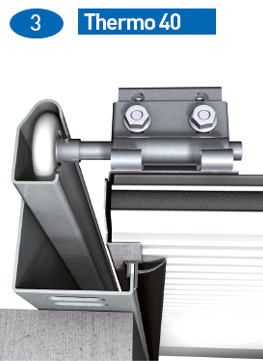

Standard kapukeret

A kapulap rögzítése a függőleges vezetősínre egy standard saroktok segítségével történik, mely a kapu oldala és az épület közötti stabil és jó tömítettségről gondoskodik.

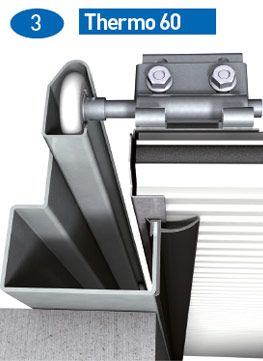

Masszív kapukeret

Ezt a kerettípust sötét színű kapuk esetén használjuk. A napsugárzás hatására a kapulap kitágul és középen a szemöldökrészbe feszül. A masszív kapukeret alkalmazásával ezt tudjuk megakadályozni.

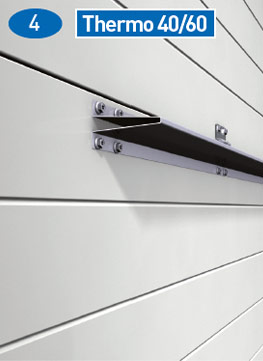

Szélterhelés

A kaput szélességétől függően merevítő profilokkal látjuk el. Ezek a profilok biztosítják, hogy a kapu a szélterheléssel kapcsolatos minden előírásnak és elvárásnak megfeleljen.

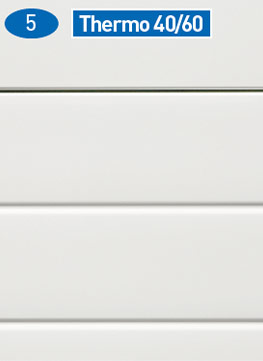

Belső kapuoldal

A Thermo 40/60 szekcionált kapuk belső oldala vízszintes mintázatú, standard kivitelben RAL 9002 fehér színre van festve. Felár ellenében más színek is rendelhetők.

Thermo 80 mm részletek

Külső megjelenés

Külső oldalon mikrobordás mintázatú poliészter bevonat RAL 9002, 9006 vagy 7016 színben. Felár ellenében más RAL színben is.
Belső oldal vízszintes mintázatú, standard kivitelben RAL 9002 fehér színre festett. Felár ellenében más RAL színben is.

Kivitel

Szigetelt szendvicspanelek , az acéllemezek között PU keményhab betéttel
Szekciók vastagsága: 80 mm
Termikusan elválasztott panelek horganyzott acélból
Horganyzott acél vezetősín
Horganyzott kapuvasalatok
Műanyaggal bevont vezetőgörgők
Hatszorosan biztosított acél kábelek
Az alsó szekcióban elhelyezett külső-belső műanyag fogantyú a kézi működtetéshez
Többszörös, felső, oldalsó és alsó tömítés
Panelek közötti szekciókötések komprimált habszivacs tömítő szalaggal

Ablakok

Téglalap alakú ablakok, többrétegű hőszigetelt üvegezéssel

Működtetés
Kézi működtetés húzókötéllel vagy húzólánccal, vagy motoros meghajtás motorvezérléssel. Elektromos működtetés széria kivitelben lTotmann vezérléssel, impulzus vezérléssel vagy távirányítással.

Elektromos meghajtás technikai adatai:

Áramellátás 1N-230V-PE/3-230V-PE/3N-400V-PE/3-400V-PE
Hálózati frekvencia: 50 / 60Hz
Védelmi osztály: IP54

Biztonság

Vészhelyzeti kézi láncműködés és leválasztás kézzel elérhető magasságban
Laza kötél elleni biztosítás
Rugótörés biztosítás
EN 13241-1 kapuszabvány szerint
Standard dupla optikai érzékelők

Választható vezérlések: T75/T100

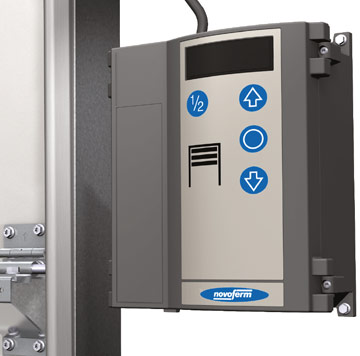

Vezérlés és kezelés

- A kezelőegység három nyomógombjával (nyitás/stop/zárás) sokféle funkciót vezérelhetünk:
- Beállítható nyitvatartási időtartam vagy Tothmann vezérlés
- Karbantartási- vagy szerviz üzemmód
- 7-szegmenses kijelző a különféle funkciók irányításához
- Választható állandó nyitott/zárt kapuállapot

További kezelőegységek, amik csatlakoztathatók a vezérléshez:
Nyomógomb, húzókapcsoló, kulcsos kapcsoló, fénysorompó, radar, indukciós hurok vagy távirányító (többcsatornás)

Építési helyszíni követelmények és csatlakozások (előkészítve a szerelés megkezdéséhez)

Az összes kivitelhez és sínrendszerhez rendelkezésre állnak a pontos méreteket és építési helyszíni követelményeket tartalmazó műszaki adatlapok
Extra oldalsó helyszükséglet 2 x 12,5 mm
Az elektromos vezérlés áramellátásához egy attól 500 mm-es távolságon belül elhelyezkedő szabványos CEE dugaszoló aljzat szükséges. (1N-230V-PE / 3-230V-PE / 3N-400V-PE / 3-400V-PE, előkészítve)
A CEE aljzattal a vezérlés megfelel az IP54 védettségnek.

Opciók / Kiegészítők:

Vezérlő és kezelőegység

Minden további kezelőelem felár ellenében rendelhető
Közvetlen elektromos bekötés (IP65-ös védelmi osztály)
Főkapcsoló közvetlen bekötése a vezérlődobozba (IP65-ös védelmi osztály)

Biztonság

Kapu előtt futó biztonsági fénysorompó (nincs kábelezés az ajtólapon)
Kötélszakadás elleni biztosítás
Feltolás elleni biztosítás
Közlekedési lámpa csatlakoztatás (piros/zöld vagy piros és zöld)
Figyelmeztető villogás (narancs vagy piros)
Tolózár rugós visszahúzással
Külső zárás cilinderzárbetéttel

További kivitelek

Választható személybejáró ajtó
További RAL-színek a belső és külső oldalon (kivéve fluoreszkáló színek)
Megemelt szélterhelés elleni védelem
Rugóélettartam 30.000 vagy 60.000 ciklus

Felépítés és termékjellemzők

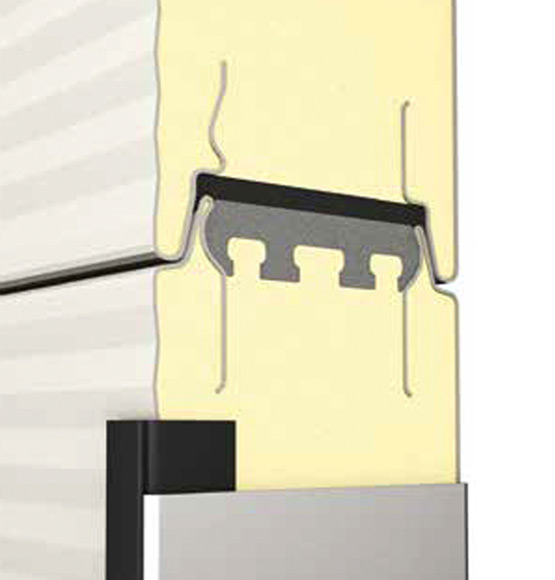

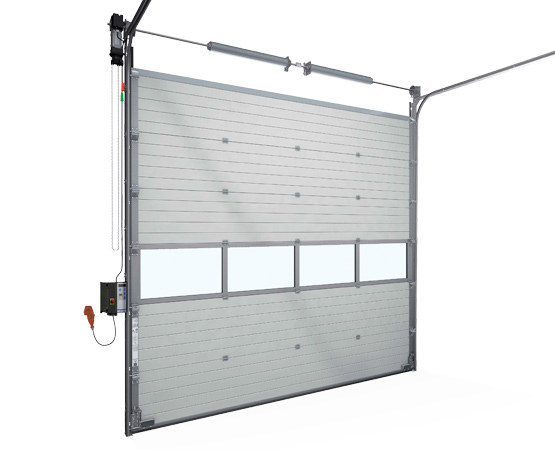

Thermo 80 felépítése

A Thermo 80 szekcionált ipari kapu vízszintesen elhelyezkedő panelekből áll, amelyek nyitáskor a mennyezet alá vízszintesen, vagy a kapunyílás fölé függőlegesen futnak be vagy fel. A panelek közötti összeköttetésről szél- és vízálló műanyag tömítések gondoskodnak.

Az egyes fémfelületek egymással műanyag szigetelésen keresztül érintkeznek, ezáltal a Thermo 80 kapu teljes termikus elválasztása biztosított.

A kapu súlyát torziós rugókkal egyenlítik ki, mely a kapu kézi mozgatását teszi lehetővé. A Thermo 80 kapu HF-változatú (alsó rugótengely + acél tartóprofil) és T450, T400, T500 sínrendszerekkel szállítható.

Termékjellemzők:

Max. szélesség x magasság = 8000 x 6000 mm
Max. felület (sz x m) = 48 m²
U-érték Thermo 80 mm szekcionált kapu: 5000 x 5000 mm: 0,49 W/m²K
Szélállóság 3-4 EN 12424 szerint, Légzárás 12-13 Beaufort-ig (118 - 149 km/h)
Standard mikrobordás mintázatú panelek felár nélkül
Választható kézi vagy elektromos működtetéssel
EN 13241-1 kapuszabvány szerint

Színek

12-féle RAL alapszín felár nélkül!

Egy Novoferm kapu választása esetén az építészek bátran játszhatnak a színekkel és a merész design elemekkel. A mikrobordás acéllemez mintázat optikai tulajdonságainak köszönhetően a kapuk a legmodernebb épületekhez is kiválóan illeszkednek. A Novoferm alapszínválasztéka 12 népszerű RAL színt tartalmaz, melyek mindegyike teljesen egyedi külsőt kölcsönöz a kapunak. Az alapszínek Thermo 40/60 kapuknál felár nélkül rendelhetők. Biztos lehet abban, hogy bármelyik színt választja is, kapuja tökéletesen harmonizálni fog az őt körülvevő környezettel!
Ha a színek tekintetében speciális igényei vannak, keressen bennünket: a Novofermnek arra is lesz megoldása!

RAL 3000

RAL 5003

RAL 5010

RAL 6009

RAL 7005

RAL 7016

RAL 8014

RAL 9002

RAL 9005

RAL 9006

RAL 9007

RAL 9010

Mikrobordás mintázat
standard kivitelben
felár nélkül 12-féle színben!

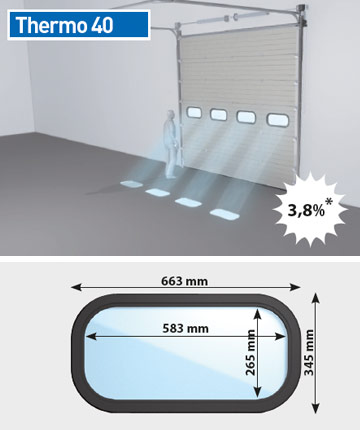

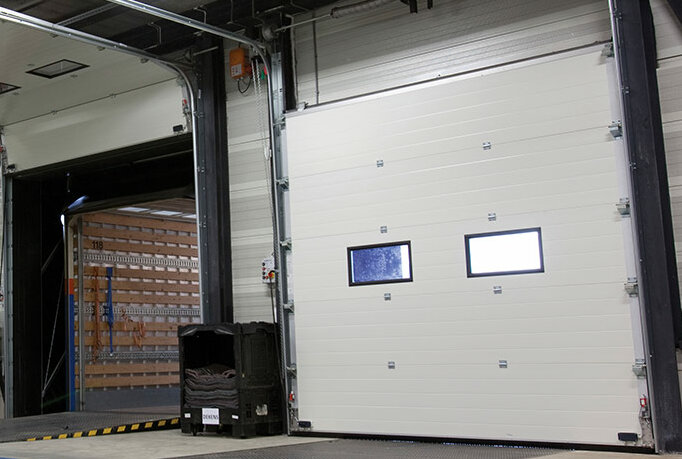

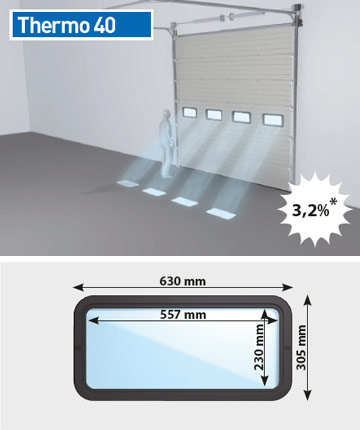

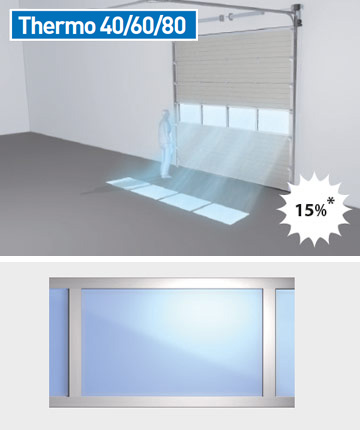

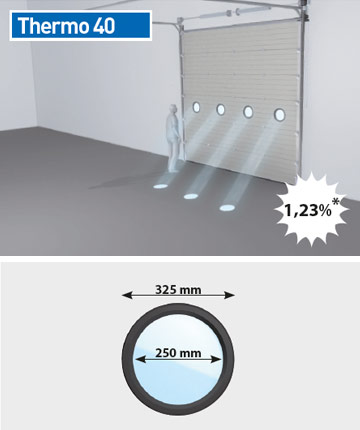

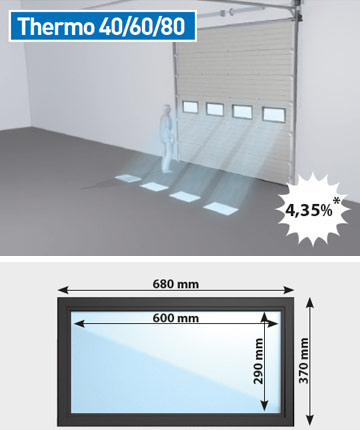

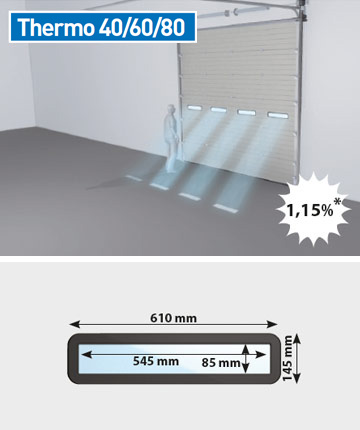

Ablakok és bevilágítók

Az ablakok funkciója

A Thermo szekcionált kapukhoz az optimális fényviszonyok és a megfelelő kilátás elérése érdekében plexiüveg ablakokat lehet rendelni. A standard ablakmodellek téglalap alakúak, szögletes vagy lekerekített sarkokkal, egy- vagy többrétegű hőszigetelt üvegezéssel. Betörés elleni védelemre a téglalap alakú, de keskeny, lekerekített sarkú ablakok alkalmasak. Esetleg valami egyedi design-t szeretne? Mit szólna kör alakú ablakokhoz vagy egy teljesen rendhagyó elrendezéshez?

% Az ablakok fényáteresztése
